PHC92340XK - Exaustor Zoppas - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Funcionamento	Versão aspirante (evacuação externa) ou filtrante (reciclagem interna)
Potência de aspiração	3 velocidades: mínima, média, máxima
Iluminação	Lâmpada halógena 12 V - 20 W max - G4
Filtro anti-gordura	Lavável na máquina de lavar louça ou à mão, limpeza mensal
Filtro de carvão ativado	Tipo 20 (lavável a cada 2 meses) ou Tipo 15 (não lavável, substituir a cada 4 meses)
Distância mínima do fogão	50 cm para fogão elétrico, 65 cm para gás ou misto
Ligação elétrica	220-240 V, tomada acessível ou disjuntor normalizado
Utilização	Apenas doméstico
Manutenção interior/exterior	Limpar mensalmente com pano úmido e detergente neutro, sem álcool
Segurança	Desligar antes da manutenção, não flambar sob o exaustor, vigilância das frituras
Materiais recicláveis	Embalagens e produto no fim da vida para reciclar conforme regulamentação local
Comandos	Painel de controle com teclas para iluminação, parada do motor, 3 velocidades
Largura	90 cm (estimativa)
Peso	Cerca de 12 kg (estimativa)

Perguntas frequentes - PHC92340XK Zoppas

Como instalar o exaustor PHC92340XK?

A instalação deve ser realizada por um profissional qualificado. Respeite a distância mínima de 50 cm (elétrico) ou 65 cm (gás) entre o fogão e o exaustor. Ligue o aparelho a uma tomada de parede acessível ou através de um disjuntor normalizado.

Quais são os modos de funcionamento do exaustor?

O exaustor pode funcionar em modo aspirante (evacuação dos fumos para o exterior) ou em modo filtrante (reciclagem do ar através de um filtro de carvão).

Como limpar o filtro anti-gordura?

O filtro anti-gordura deve ser limpo uma vez por mês. Lave-o à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Uma possível descoloração não afeta sua eficácia.

Quando é necessário substituir o filtro de carvão?

Depende do tipo: o filtro Tipo 20 é lavável a cada 2 meses e deve ser substituído a cada 3 anos; o filtro Tipo 15 não é lavável e deve ser trocado a cada 4 meses.

Como trocar a lâmpada do exaustor?

Primeiro, desligue o exaustor. Use uma lâmpada halógena 12V - 20W max - G4. Espere que a lâmpada antiga esfrie e manuseie-a sem tocar com os dedos.

O que fazer se o exaustor não ligar?

Verifique a alimentação elétrica (tomada, disjuntor). Certifique-se de que as lâmpadas estão bem encaixadas. Se o problema persistir, contacte um técnico autorizado.

O exaustor faz barulho, é normal?

Um ruído normal de ventilação ocorre. Se o ruído se tornar anormalmente alto, verifique se os filtros estão limpos e corretamente instalados. Uma limpeza ou substituição pode resolver o problema.

Posso fazer funcionar o exaustor sem filtro?

Não, nunca use o exaustor sem que a grelha e os filtros estejam montados corretamente. Isso pode danificar o motor e apresentar risco de incêndio.

Como fazer a manutenção exterior do exaustor?

Use um pano úmido com detergente líquido neutro. Não use produtos abrasivos nem álcool. Seque com um pano macio.

Onde encontrar o manual completo?

O manual de instruções está disponível para download gratuito em formato PDF no site notice-facile.com ou diretamente na página do produto Zoppas.

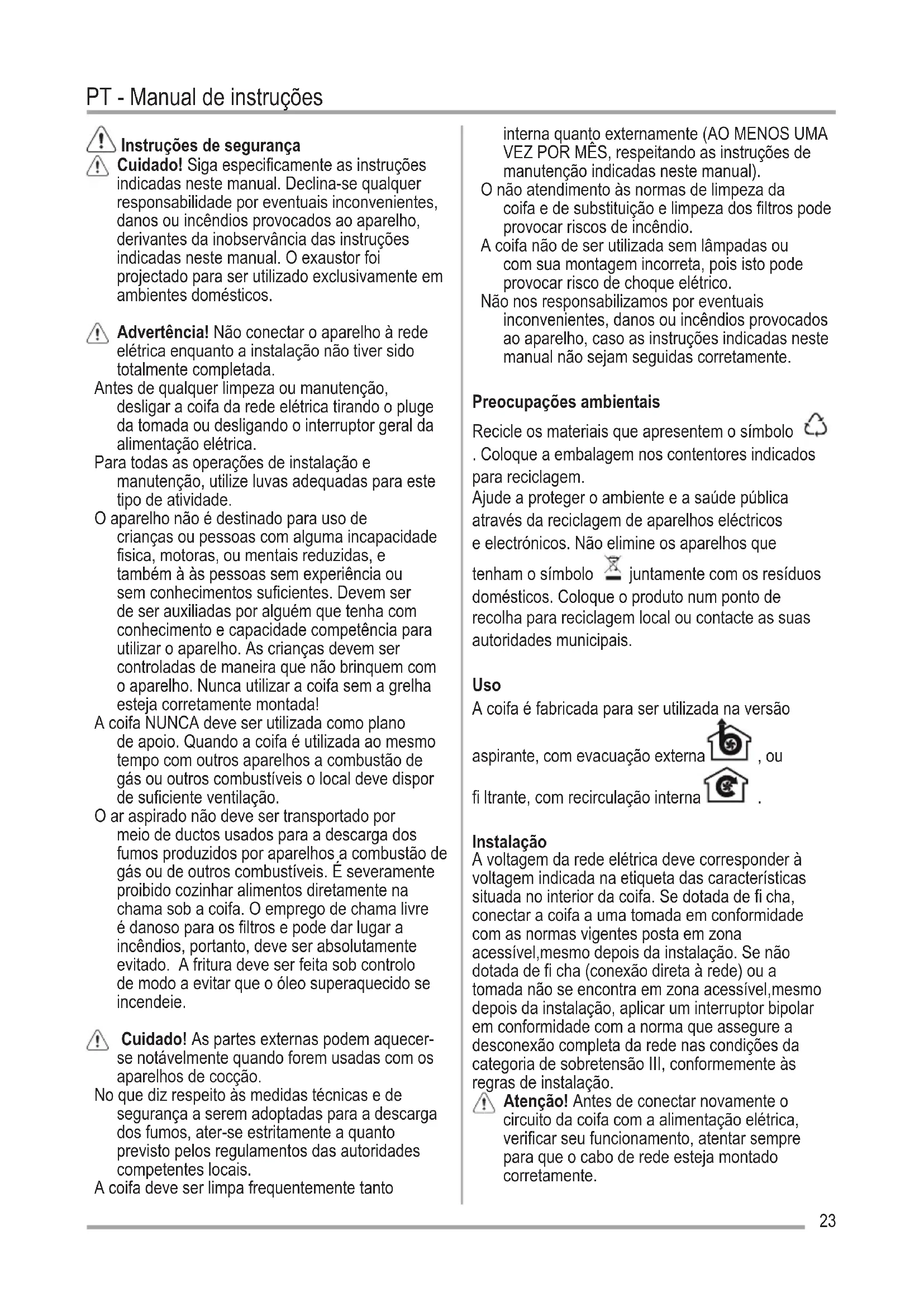

MANUAL DE UTILIZADOR PHC92340XK Zoppas

Exaustor Manual de instruções 23

Instruções de segurarça

Cuidado! Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels inconvenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservência das instruções indicadas在这步 manual。O exaustor foi projectado para serutilido exclusivamente em ambientesdomesticos.

Advertência! Não conectar o aparecido à rede eletrica quando a instalação não tiver sido totalmente completeness.

Antes de qualquer limpeza ou manutencao, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalacao e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparecido não é destinado para uso de crianças ou pessoas com alguma incapacidade fisica, motoras, ou mentalis reduzidas, e también à as pessoas sem experiencia ou sem conheçimentos suficientes. Devem ser de ser auxiliadas por algoém que tenha com acontecimiento e capacidade competência para utilizes o aparecido. As crianças devem ser controladas de maneira que não brinquem como aparecido. Nunca utilizes a coifa sem a grelhha esta corretamente montada!

A coifa NUNCA deve ser realizada como plano de apoio. quando a coifa é realizada ao mesmo tempo com outros aparehos a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.

O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustão de gás ou de outros combustíveis. É severamente proibido cozhar alimentos diretamente na chama sob a coífa. O emprego de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado. A fritura deve ser feita sob controlo de modo a evitar que o oleo superaquecido se incendeie.

Cuido! As partes externas podem aquecerse notavelmente quando foram usadas com os aparhos de coccao.

No que diz respeito às medicas tícnicas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa delve ser limpa frequentemente tanto

interna quando externamente (AO MENOS UMA VEZ POR MÉS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incência.

A coifa não de ser realizada sem lâmpadas ou com sua montagem incorreta, poi isto pode provocar risco deCHOque elétrico.

Não nos responsabilizamos por eventuais inconvenrientes, danos ou incêndios provocados ao aparecido, caso as instruções indicadas nestemanual não sejam seguidas corretamente.

Preocupações ambientais

Recycle os materiais que aparecem o simbolo

. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saudepublica através da reciclagem de aparelhos electricos e electrónicos. Não elimine os aparelhos que

tenham o símbolo juntamente com os residuos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades Municipais.

Uso

A coifa é fabricada para ser realizada na versão

aspirante, com evacuação externa , ou

fi Iltrante, com recirculacao interna

Instalacao

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de fi cha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo deposita instalacao. Se não dotada de fi cha (conexão direta à rede) ou a tomada não se encontrar em zona accesivel,mesmo deposita instalacao, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa de rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.

Atença! Antes de conectar novamente o circuito da coifa com a alimentaçãoétrica, verifiar seu funciona, atentar sempre para que o cabo de rede esteja montado corretramente.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás espécífico Carem uma distança maior, deve-se levar em conta esta指示ação.

Manutenção

Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede eletrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação eletrica.

O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenção dos fiitos antigorduras).

Atença! O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do padrão pode provocar riscos de incério. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incério, provocados por uma manutenção inadequada ou pelo não cumprimento das指示oes de segurarisas帳adas nestemanual.

Filtro de gordura - O Filtro de gordura de ser limpo uma vez por mês com detergentes não agressivos. O fi Itro pode ser lavado manualmente ou em boa de lavar louça a baixas temperatas e com ciclo breve. O fi Itro metalico para a gordura pode perde cor com as lavagens na boa da louça, mas suas caractécticas de fi ltração não se alteram.

Type 20 LONG LIFE - Filtro de carvão acrivolavavel

O f itro de carvao pode ser lavado de dois em dois mezes em agua quente e detergentes adequados ou em maquina de lavar louca a 65^ (para a lavagem em maquina, utilize o ciclo completeo sem colocar另外一个 loica na maquina).

Tire a agua em excesso tomando cuidado para não estragar o fi Itro. Em seguida, tire o pano posto no interior da estrutura de plastico e deixe-o secar defi nitivamente no forno durante 10 minutos a 100 ^ C

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

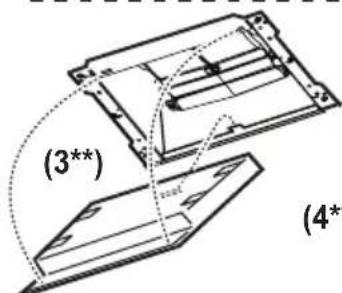

Type 15 - Filtro de carvão activo NÃO lavavel

A)saturação do filtró de carvalo activado se verifica após um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do fi Itro de gorduras. Em todo caso, é necessário substituir o cartucho no maximo cada 4 meses.

Não pode ser lavado ou regenerado.

(1*)

(2*)

() Type 20
(^*) Type 15 - Type 20

Comandos

O exaustor é dotado de um pailé de commandos com um controlo de velocidade de aspiração e um controlo para acender a luz de illuminação do plano de cozedura.

1-ON/OFFluzes
2 - OFF motores
3 - Potência minima de aspiração
4 - Potência média de aspiração
5 - Potência Tmaxa de aspiração

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

AconseHamos ligar a aspiracao 5 horas antes de iniciar a cozinhar e de deixa-la em funcaoamento por aproximamente 15 horas après o termino do cozimento.

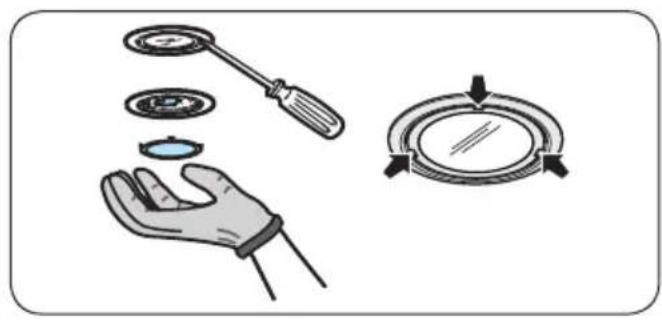

Iluminação

Desligar o aparelho da rede electrica;

! Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4, tomando o cuidado para não as tocar com as mãos.
