MANUAL DE UTILIZADOR PIE895B15E BOSCH

DepoS de descambalar o aparelho, ha que verificar todas as peças quando a danos de transporte e se o material fornecido está complete.

Fig. 1

Códio QR Video de montagem

AquiencontraocodigoQRparaovideo de montagem.

Fig. 2

Medidas do aparelho

Aquincontraasmedidasdoaparelho

Fig. 8

Medidas de montagem para cotovelos de canal plano

Aquie encontrar una visão geral das medidas de montagem dos cotovelos de canal plano.

Vista lateral:

Fig. 4
→ Fig. 5
Fig. 6
Vista frontal:
Fig. 7

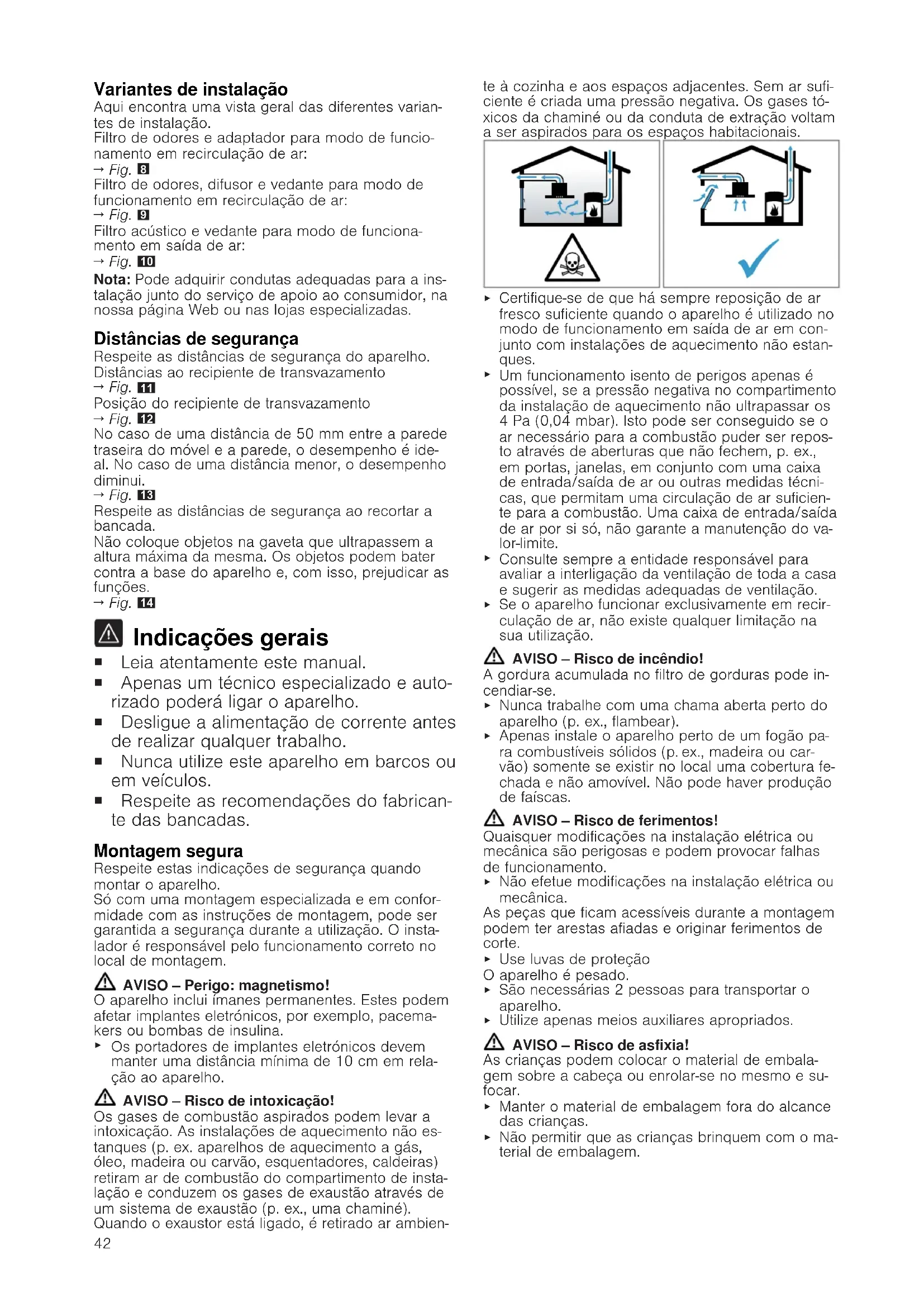

Variantes de instalacao

Aquicencontraumavistageraldasdiferentesvarian-tesdeinstalacao.

Filtro de odores e adaptor para modo de funciona em recirculaçao de ar:

Fig. 8

Filtro de odores, difusor e vedante para modo de funcaoamento em recirculaao de ar:

Fig. 9

Filtro acustico e vedante para modo de funciona-mentation em saida de ar:

Fig. 10

Nota: Pode adquirir conducts adequadas para a instalação muito do service de apoio ao consumidor, na)nossa网页 Web ou nas lojas especializadas.

Distâncias de segurança

Respeite as distancias de seguranca do aparelho.

Respeite as distâncias de segurar ao recortar a bancada.

Não colque objetos na gaveta que ultrapassem a alta maior da mesma. Os objetos podem bater contra a base do aparecido e, com isso, prejudicar as funções.

→FiG.14

Indicações gerais

Leia atentamente este manual.
- Apenas um técnico especializzato e autorizzato poderá ligar o aparelho.
- Desligue a alimentacao de corrente antes de realizar qualquer trabalho.
- Nunca utilize este aparelho em barcos ou em veículos.
- Respeite as recomendações do fabricante das bancadas.

Montagem segura

Respeite estas indications de seguranca quando montar o aparelho.

So com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurará durante autilização. O instalador é responsavel pelofuncionamento correto no local de montagem.

O aparelho inclui fmanes permanentes. Estes podem afetar implantes eletronicos, por exemple, pacemakers ou bombas de insulina.

• Os portadores de implantes eletrónicos devem manter uma distência minima de 10 cm em relação ao aparecido.

Os gases de combustão aspirados podem levar a intoxicação. As instalações de aquecimento não estanques (p. ex. apareiros de aquecimento a gás, oleo, madeira ou carvão, esquentadores, caldeiras) retiram ar de combustão do compartmento de instalação e conduczem os gases de exaustão atraves de umsystema de exaustão (p. ex., uma chamé). quando o exaustor está ligado, é retirado ar ambient-

te à cozinha e acos espacos adjacentes. Sem ar suiciente é Criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduita de EXTRAÇÃO voltam a ser aspirados para os espacos habitacionais.

• Certifique-se de que há sempre reposicao de ar fresco suficiente quando o aparelho é utilizado no modo de funcaoamento em saida de ar em junto com instalacoes de aquecimento não estanques.
  Um funciona isento de perigos apenas é possivel, se a pressão negativa no compartmento da instalacao de aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser consiguedo se o ar necessario para a combustao poder ser reposo atraves de aberturas que nao fechem, p. ex., em portas, janelas, em conjunto com uma caixa de entrada/saia de ar ou outras medidas tecnicas, que permitam uma circulacao de ar suficiente para a combustao. Uma caixa de entrada/saia de ar por si so, nao garante a manutenao do valor-limite.
• Consulte sempre a entidadresponsavel para avaliar a interligacao da ventilacao de toda a casa e sugirir as medidas adequadas de ventilacao.
• Se o aparecido funciona exclusivamente em recirculdação de ar, não existe qualquer limitação na sua utilização.

AVISO - Risco de incendio!

A gordura acumulada no filtro de gorduras pode incendiar-se.

• Nunca trabalhe com una chama aberta perto do aparelho (p. ex., flambear).
• Apenas instale o aparelho perto de um fogo para combustíveis solidos (p. ex.,madeira ou carvão) somente se existir no local uma cobertura fechada e não amovivel. Não pode haver producao de faicas.

AVISO - Risco de ferimentos!

Quaisquer modicações na instalaçãoétrica ou mecanica são perigosas e podem provocar falhas deestrutura.

• Não efetue modifies na instalacao eletrica ou mecanica.

As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e originar ferimentos de corte.

Use luvas de protecao
O aparheiro é pesado.
- São necessarias 2 pessoas para transporte o aparecido.
Utilize apenas meios auxiliares apropriados.

AVISO - Risco de asfixia!

As crianças poder colocar o material de embalagem sobre aCESSA ou enrolar-se no mesmo e sufocar.

• Manter o material de embalagem fora do alcance das crianças.
• Não permitir que as crianças brinquem com o material de embalagem.

• Não encaminhe o ar evacuado para uma chamé de exaustão de fumos ou de gases queimados que estêja em funçãoamento.
• Não encaminhe o ar evacuado para uma caixa de ar que sirva para a ventilação de locais com lareiras instaladas.
• Caso o ar evacuado tenha de ser encaminhado para uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funciona-mentation, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.

Os gases de combustao aspirados podem levar a intoxicacao.
- Se for instalado um exaustor com instalação de aquecimento não estanque, é necessário munir a alimentação de corrente do exaustor com um circuito de segurança adequado.

Indicações relativas à ligaçãoétrica

Para poder efetuar a ligação eletrica do aparelho em segurarca, respeite estas indicacoes.

AVISO - Risco deCHOque elétrico!

Deve existir a possibidade de desligar o aparelho da rede eletrica em qualquer alta. O aparelho so pode ser ligado a uma tomada de ligaçao instalada em conformidade com as normas.

• Na instalacao eletrica fixa é necessario montar um disposicao de secionamento omnipolar em conformidade com as condições da categoria de sobretensao lIe e com as regras de instalacao.
• Apenas um eletricista pode efetuar a instalacao eletrica fixa. Recomendamos a instalacao de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentacao do aparelho.
• Não dobre nem entale o cabo de ligação e mantenha-o afastado de arestas apiadas.
• Instale o cabo de ligaçao de forma a que nao toque em partes quentes do aparelho.
• Utilize apenas o cabo de ligação fornecido jintamente com o aparecido ou pela Assistência Tecnica.
• Este aparecido corresponde às determinações da UE sobre supressão de interFERências.
• O aparecido corresponde à classe de proteção 1 e so pode ser uso com uma ligação com conductor de proteção.
• O fabricante não assume qualquer responsabilitadade por anomalias de functiomento ou possiveis danos causados por una instalacao eltrica incorreta.

Preparar a ligaçãoétrica

Requisito: So a Assistência Tecnica, com a formação necessária, pode realizar trabalhos no interior do aparecido ou substituir o cabo de rede.

1. Observe as indicações relativas à ligaçãoétrica. Uma montagem deficiente, uma montagem ou ligação incorreta anula a garantia.
2. Se for necessário um cabo de alimentação de re de mais comprido, contacte a Assistência Tecnica. Não disponiveis cabos de ligação até 2,20 m.
3. No caso de aparelhos sem cabo pre-instalado, introduza o cabo de rede na tomada de ligação.

Abrir a tomada de ligação

• Levante a tampa da tomada de ligação com a ajuda de uma chave de fendas. → Fig. 15

Preparar a tomada de ligação

$$ \rightarrow F i g. \quad 1 6 $$

1. Solte o parafuso.
2. Levante a braçadeira da mangueira com ajuda de uma chape de fendas. → Fig. 17
3. Desaperte a braçadeira da mangueira.

$$ \rightarrow F i g. \quad 1 8 $$

Ligar o cabo à tomada de ligação

1. Em 3 N, ligne o cabo a tomada de ligação de acordo com a segunte figura. → Fig. 19
2. Em 2 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura. Fig. 20
3. Em 1 N, ligne o cabo a tomada de ligação de acordo com a segunte figura. → Fig. 21
4. Em 2 L / 2 N, ligne o cabo à tomada de ligação de acordo com a segunte figura. → Fig. 22
5. Observe as cores dos cabos.

$$ \begin{array}{l} - B N: \text {c a s t a n h o} \ - \mathrm {B U}: \mathrm {a z u l} \ - G N / Y E: a m a r e l o e v e r d e \ - \text {B K}: \text {p r e t o} \ - G Y: \text {c i n z e n t o} \ \end{array} $$

1. Se necessário, instale as pontes de cobre fornecidas, de acordo com o esquema de ligações.
2. Ligue os cabos e, em seguida, aparez os parafusos na tomada de ligação.
3. No caso de uma ligação 1N^ ou 2L / 2N , de acordo com o esquema de ligações, 1 corresponde ao motor do ventilador.
4. No caso de uma ligação 2N^ / 3N^ , a fase L1 (cinzento) correponde ao motor do ventilador.

Fixar o cabo na tomada de ligação

1. Fixe o cabo de rede com a braçadeira da manqueira.
2. Aperte o parafuso na posicao correta.

$$ \begin{array}{l} - \quad \text {N a o} \ \rightarrow \text {F i g .} 2 3 \ \end{array} $$

1. Para fácilar omeeting da tomada de ligação, arru-me os cabos no centro da tomada de ligação.
2. Fecha a tampa da tomada de ligação.

Indicações sobre a tubagem de exaustão

O fabricante do aparecido não se responsabiliza por reclamações que resultem da disposizione do tubo.

• Use um tubo de saída de ar curto e retilíneo com um diamétro de grande dimensão.
• Tubos de saída de ar longos e rugosos, com muitas curvas ou de diamétros reduzidos, reduzem a potência de ventilação e AUGMENTAM O RUIDO do ventilador.
  Use um tubo de saída de ar de material não inflamável.
• Para fazer o returno do condensado, monte o tubo de saída de ar com a uma inclinação de 1^ a partir do aparecido.

Canais planos

Utilize canais planos cuja secção transversal interior corresponda ao diametro dos tubos circulares:

O diametro de 150~mm corresponda a aprox. 177~cm^2

• Se os diamétros dos tubos diferirem, devem ser aplicadas tiras de vedação.
• Não use canais planos com desvios acentuados.

Tubos circulares

Utilizar tubos circulares com um diametro interior de 150^

Indicações sobre o funciona em saía de ar

Para o modo de funciona em saía de ar, delve ser montada uma tampa anti-returno.

Notas

• Se o aparelho não for fornecido com uma tampa anti-returno, poderá adquirir-se uma no comércio especializzato.
• Se a saía de ar for encaminhada através da pa-rede exterior, deve ser'utilizada una conducira te-lescópica.

Verificar o móvil

1. Verifique se o movable de encasar está na horizontal e possui capacidade de energia suficiente.

O peso máximo do aparelho é de aprox. 25 kg.

A bancada, na qual monta o aparelho, delve resistir a cargas de aprox. 60kg

1. Certifique-se de que a estabilitadde movel de encasarre encontra garantida,mesmo aposo os lavorhos de corte.

2. Assegure a sustentabilitad e a estabilitad atrasves de substrutas adequadas, em especial, no caso de bancadas finas.

3. Considero peso do aparelho, inclusive, cargo adicional.

4. Utilize material de reforço resistente ao calor e à humidade.

5. Certificar-se de que o|móvel encastravel é resistente ao calor até 90^

6. Não instale por baixo outros aparhos, p. ex., fornos, frigoríficos, miguias de lavar loça ou maquina de lavar roupa.

7. Verifique o nivelamento do aparecido na abertura de encastreapanasaposa instalacao.

Preparar o móvil

Requisito: Os moveris de encasar tém de ser resistentes a uma temperatura de até 90 C.

$$ \rightarrow \text {F i g .} 1 4 $$

$$ \rightarrow \text {F i g .} 2 4 $$

1. Marque o recorte do mover de acordo com o esboço de encastramento.
2. Faça quatro furos com um diametro de 6 mm. → Fig. 24
3. Certifique-se de que o ângulo da superficie de corte relativamente à bancada de trabalho é de 90^ .

Se a montagem for realizada por cima de uma gaveta, respeite as distancias minimas

1. Respeite as distancias minimas para退市 o reci piente de transvazamento com o aparelho montado.

$$ \rightarrow F i g. \quad 1 1 $$

1. Observe a posicao do recipiente de transvazamento.

$$ \rightarrow \text {F i g .} 1 2 $$

Prepare o mover para o modo deestrionamento em recirculação de ar

1. Na combinação com o adaptor para o nicho na parede traseira, observe as respetivas medidas.

$$ \rightarrow \text {F i g .} 2 5 $$

1. Crie o nicho na parede traseira com base na ma-triz.

2. No modo de funciona em recirculdacao de ar, estabeleça uma sina de ar no rodapé doovel.

3. Faça um corte transversal minimo da saía do arde aprox. 440 cm².

4. Para fazer a corrente de ar e o ruido reduzidos, fazer uma abertura de saida no rodapé tao grande quando possivel.

5. Para garantir um-functionamento correto do aparecido, é necessário ventilar a placá de cozinhar adequamente atraves de uma sina de ar com um corte transversal minimo de 200^^2 no armário inferior.

6. Depois de proceder acos lavoros de recorte, remover as aparas.
7. Sele as superficies de corte de modo a que resisted a temperatas elevadas e sejam impermeacoes.

Fig. 24

Preparar o mover para o modo de funciona em recirculdacao de ar

1. Se necessario, remova a parede traseira do movel.
2. Na combinação com a curva de conduça plana para o nicho na parede traseira, respeite as respetivas medidas.

Fig. 26

1. No modo de funciona em recirculdação de ar, estabeleça uma sina de ar no rodapé do mover.

2. Faça um corte transversal minimo da saía do arde aprox. 440 cm².

3. Para fazer a correrente de ar e o ruido reduzidos, fazer uma abertura de saida no rodapé tao grande quando possivel.

4. Para garantir um的功能amento correto do aparecido, é necessário ventilar a placá de cozhar adequamente atraves de uma sina de ar com um corte transversal minimo de 200^^2 no armário inferior.

5. Depois de proceder acos lavoros de recorte, remover as aparas.

6. Sele as superficies de corte de modo a que resisted a temperatas elevadas e sejam impermeacoes.

Fig. 24

Preparar o mover para o modo de funciona em recirculacao de ar

1. Se necessario, remova a parede traseira do movel.
2. Na combinação com uma curva de conduça plana para o nicho na parede traseira, observar as respetivas medidas.

Fig. 27

1. Depois de proceder acos lavoros de recorte, remover as aparas.
2. Sele as superficies de corte de modo a que resisted a temperatas elevadas e sejam impermeacoes.

Fig. 24

Montar calhas de fixacao

Monte as calhas de fixacao no molev.
Cole as calhas de fixacao na bancada de trava- hlo em pedra. No caso de bancadas em pedra, utilize cola resistente ao calor, adequada para a colagem de metal e pedra.
- Não utilize silicone como vedante.
Fig. 28

Montar o aparelho

AVISO - Risco de ferimentos!

As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e originar ferimentos de corte.

Use luvas de protecao
O aparheiro é pesado.
- São necessarias 2 pessoas para transporte o aparelho.
Utilize apenas meios auxiliares apropriados.
- Monte o aparelho para o Modelo de functiOnamento em saida de ar Pagina 45, Modelo de functiOnamento em recirculacao de ar Pagina 45 ou Modelo de functiOnamento em recirculacao de ar com canal de recirculacao Pagina 45.

Nota: O aparecido está previsto apenas para uma instalacao embutida a face.

Montar o aparecido para o modo de funciona em recirculacao de ar com adaptor

Note: Ao efetuar a instalacao diretamente numa para de exterior nao isolada ( ≥ 0,5W / m^2 ^ C) recomendamos uma configuraao com conduita de recirculacao de ar.

1. No modo de funciona em recirculação de ar, utilize o adaptor e os filtros de odeores.
2. Certifique-se que a distancia entre o aparelho e a parede traseira do mover varia entre 10 e 80 mm.

Aplicar o adaptor

1. Limpe e desengordure a superficie de colagem em torno do nicho na parede traseira do movel.
2. Insira o adaptador na abertura de saía, no lado deTRS da plac de cozinhar. Fig. 29
3. Remova a能找到 proteção da fita adesiva do adaptor. → Fig. 30

1. Garantir que o cabo de ligação está ligado ao aparecido.
2. Coloque o aparelhocretuidadosamente no recorte da bancada de trabajo.

Fig. 31

Fixar o adaptor

1. Secure o adaptordo peso suporte central e pressione os suportes laterais contra a parede traseira do mover no armario inferior e cole-os. Fig.32
2. Se necessario, fixe o adaptorad adicondionalmente com parafusos.

Fig. 33

Montar o aparelho para o functiOnamento em recircula-acion de ar com conducta de recirculacao de ar

1. No modo de funciona em recirculdacao de ar utilize o vedante, a conduita de recirculdacao de ar, o difusor e os filtros de odores.
2. Observe as medidas para os differentes cotovelos de canal plano. Pagina 41

Fixar o vedante

Fixe o vedante na curva de conducita plana, no maximo, a 5 mm do bordo.

Fig. 34

Colocar acurva de conduita plana

Insira a curva de conduita plana na abertura de saida no lugar deTRSdo aparelho.
Fig. 35

1. Garantir que o cabo de ligação está ligado ao aparecido.
2. Coloque o aparelhocretuidadosamente no recorte da bancada de trabajo.

Fig. 36

Instalar a tubagem entre o aparelho e o difusor

1. Una os componentes da conduita de recirculacao de ar entre si.
   Fig. 37
2. Una a conduita de recirculdacao de ar ao cotovelo de canal plano no lado deTRS da placac de cozinhoar.
   Fig. 38
3. Una o difusor à conduita de recirculación de ar.
   Fig. 39

Montar o aparelho para o modo de funciona em saida de ar

1. No modo de funciona em saída de ar, utilize o vedante e os filtros acústicos.
2. Observar as indentações sobre a tubagem de exaustão. → Párgina 43

Fixar o vedante

Fixe o vedante na curva da conduita plana, no maximo, a 5 mm do bordo.
Fig. 34

Instalaratabugagem

1. Insira a curva de conduita plana na abertura de saía no lado deTRSdo aparelho. Fig. 35
2. Se necessario, instale outros elementos da tubagem.

1. Garantir que o cabo de ligação está ligado ao aparecido.
2. Coloque o aparelho cuidadosamente no recorte da bancada de trabajo.

Fig. 36

Estabelecera ligaço de saída de ar

1. Fixe o tubo de saida de ar no cotovelo de canal plano.
2. Estabeleça a ligaçao à abertura da saída de ar.
3. Vede conveniently os pontos de ligação.

Colocar o filtro

Note: No modo de funciona em recirculdacao de ar, colque os filtros de odores.

No modo de funciona em saída de ar, coloque os filtros acústicos.

1. Respeite o sentido do fluxo de ar dos filtros.
2. Coloque doit dos filtros, dos lados esquerdo e direito, no aparecido e empurre-os para arente. → Fig. 40
3. Coloque os outros filtros, dos lados esquerdo e direito, no aparecido.

Fig. 41

Colocar o filtro de gorduras

• Coloque o filtro de gorduras.
  Fig. 42

Efetuar a ligaçãoétrica

1. Observe os@dados de ligaçao na placac de caracte-teristicas.
2. Em 3 N, ligne o cabo a tomada de ligação de acordo com a figura. → Fig. 43
3. Em 2 N, ligue o cabo à tomada de ligaçao de acordo com a figura. Fig.44
4. Em 1 N, ligne o cabo a tomada de ligação de acordo com a figura. → Fig. 45
5. Em 2 L/2 N, ligne o cabo a tomada de ligação de acordo com a figura. → Fig. 46

6. Observe as cores dos cabos.

7. BN: castanho

8. BU: azul
9. GN/YE: amarel o verde
10. BK: preto

GY: cinzento

1. Dependendo do tipo de ligação, deve, se necessário, Solicitar ponteiras发展目标as que são fornecidas de fabrica.

2. Utilize una ponteira para, em caso de necessidad, unir bois cabos.

3. Encurte os fios.

4. Remova o isolamento.

Verificar o funciona

1. Ligue o aparelho.
2. Se acender O480 Eosapareho nao se encontrar corretamente ligado.

"Verificar e corrigir a ligação eletrica", Págnina 46

1. Se não surgir qualquer falha no visor do aparelho, verifique o functimento da ventilação com base no manual de instruções.

Verificar e corrigir a ligaçãoétrica

1. Desligue o aparecido da ligação de corrente.
2. Verifique se a ligação no aparelho (figura 4) e a ligação da estrutura (figura 8) correspondem ao esquema de ligações nestas instruções de montagem.

"Preparar a ligaçao eletrica", Párgina 43
"Efetuar a ligaço eletrica", Párgina 46

1. Em 3 N, observe a segunte figura. Fig.47

2. Em 2 N, observe a segunte figura. → Fig. 48

3. Em 1 N, observe a segunte figura. → Fig. 49

Mudar a indentação para o modo de funciona em saída de ar

1. Se necessário, para o modo funciona em saída de ar, mude a indentação do commando eletrónico nas regulações base.
2. Observe o capûlico Regulações base nas instruções de serviços.

Desmontar o aparelho ATENCAO!

As ferramentas poder danificar a moldura do aparelho.
- Não retire o aparecido por cima.

1. Desligue o aparelho da fonte de alimentacao.
2. Remova a conduta de extracao de ar ou solte as ligacoes de recirculacao de ar.
3. Retire a junta de silicone.
4. Pressione por baixo para retirar o aparelho.

no

Idennepakken
