KÄYTTÖOHJE PIE895B15E BOSCH

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja etta kaikki osat ovat mukana.

→Kuva1

QR-koodi Asennusvideo

Tästa löydät QR-koodin asennusvideota varten. → Kuva 2

Laitemitat

Tästa löydät laitteen mitat.
→ Kuva 3

Asennusmitat laakean kanavan kaarille

Tästa lóydát yhteenvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta:
→Kuva 4
→Kuva 5
→Kuva 6

Kuva edesta:

→Kuva7

Asennusversiot

Tästa lóydát yhteenuvedon eri asennusversioista. Hajusuodatin ja adaptereri kiertoilmakáytöa varten: → Kuva 8
Hajusuodatin, diffuusori ja tiiviste kiertoilmakayttoa varten:
→Kuva 9
Akustiikkasuodatin ja tiiviste poistoilmakayttoa varten:
→ Kuva 10

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan likkeistä.

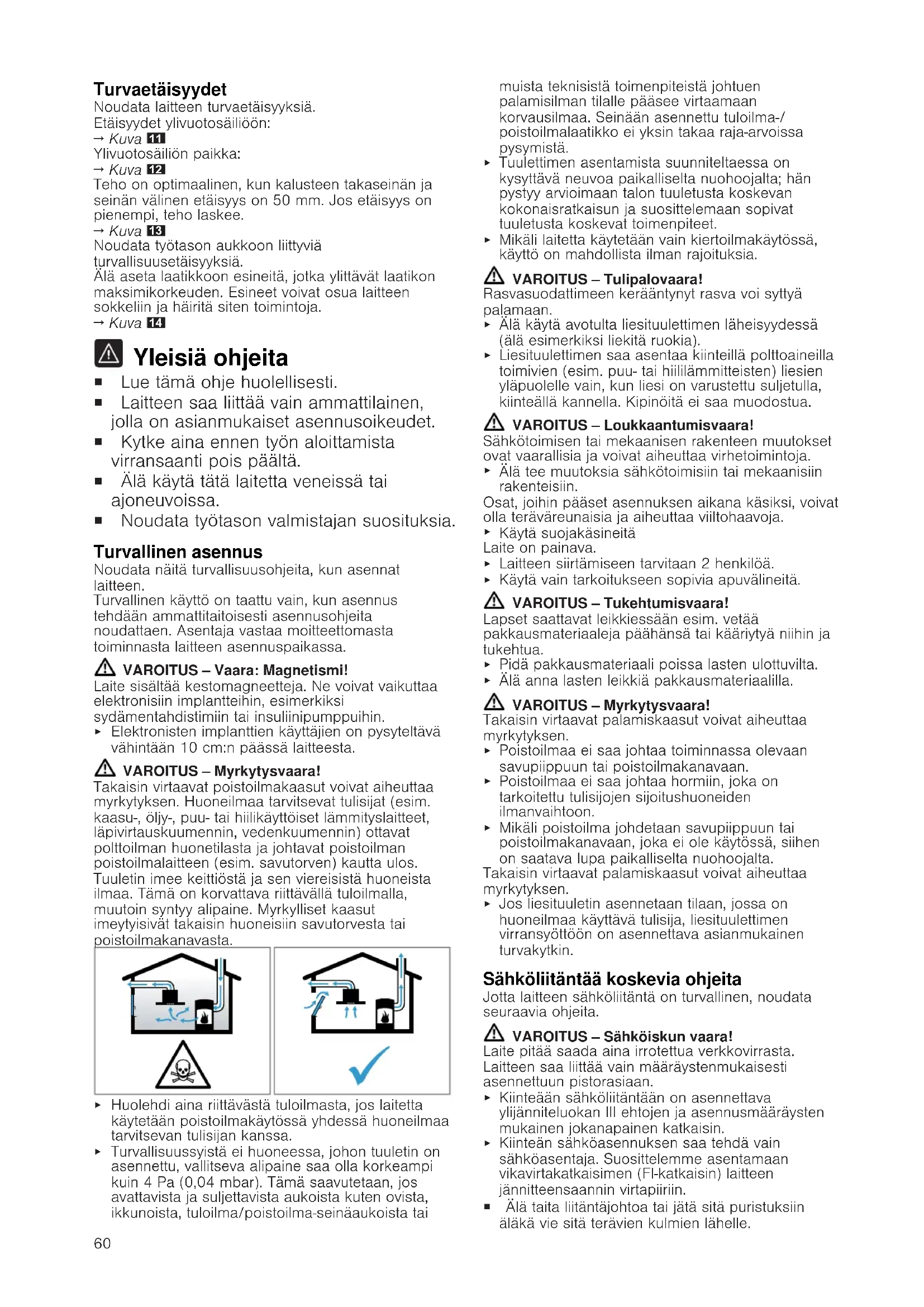

Turvaetaisyydet

Noudata laitteen turvaetaisyyksiä.

Etaisyydet yliuvotosaillio:

→Kuva 11

Ylivuotosaillion paikka:

→Kuva12

Teho on optimaalinen, kun kalusteen takaseinan ja seinan valinen etaisyys on 50~mm . Jos etaisyys on pienempi, teho laskee.

→Kuva 13

Noudata tyotason aukkoon liittyvi
turvallisuusetäisyyksiä.

Alä aseta laatikkoon esineita, jotka yllittavat laatikon maksimikorkeuden. Esineet voivat osua laitteen soskeliin ja hairitta siten toimintoja.

→Kuva 14

Yleisiä ohjeita

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
Kytke aina ennen työn aloittamista virransaanti bois pälä.
Alä käytä tata laitetta veneissä tai ajoneuvoissa.
Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdäan ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagnetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implantien käytäjen on pysyteltävähintään 10 cm:n paassā laitteesta.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrktyksen. Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, oljy-, puu- tai hiilikaytioiset lammityslaitteet, lapivirtauskuumennin, vedenkuumennin) ottavat poltoilman huonetilasta ja johtavat poistoilm an poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiostä ja sen viereisista huoneista ilmaa. Tämä on korvattava riittavallä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytysivat takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittavastu tuloilmasta, jos laitetta kaytetaan poistoilmakaytossa yhdessahuoneilmaa tarvitsevan tulisijan kanssa.
- Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista ukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai

muista teknisista toimenpiteista johtuen palamisilman tilalle paasee virtaamaan korvausilmaa. Seinaan asennettu tuloilma-/ poistoilmalaatikko ei yksin takaa raja-arvoissa pysymista.

Tuulettinen asentamista suunniteltaessa on kysyttavenuoaa paikalliselta nuohoojalta; han pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja susittelemaan sopivat tuuletusta koskevat toimenpiteet.
- Mikäli laitetta käytetaän vain kiertoilmakäytössä, käytö on mahdollista ilman rajoituksia.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen keraantnyr rasva voi syttya palamaan.

• Alä kaytä avotulta liesituulettimen läheisyydessä (alä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä poltoaineilla toimivien (esim. puu- tai hiilämmitteisten) liesien ylapuolle vain, kun liesi on varustetu suljetulla, kiinteallä kannella. Kipinoitä ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sahkötoimisen tai mekaanisen rakenteen muutokset ovat vaarallisia ja voivat aiheuttaa virhetoimintoja.
- Alä tee muutoksia sahkötoimisiin tai mekaanisiin rakenteisiin.

Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsiniteita
Laite on painava.
Laitteen siirtämiseen tarvitaan 2 henkiloo.
Käytä vain tarkoitukseen sopivia apuvälineita.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessaan esim. vetäa pakkausmaterialialeja paahansa tai kaariytä nihin ja tukehtua.

• Pidä pakkausmaterialiai poissa lasten ulottuvilta.
• Alä anna lasten leikkä pakkausmaterialiaalilla.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.
• Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.
  Mikali poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole kaytossa, sihen on saataka lupa paikalliselta nuohoojalta.

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa kayttava tulisija, liesituulettimen virransyotttoon on asennettava asianmukainen turvakytkin.

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitanta on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähköiskun vaara!

Laite pitaa saada aina irrotettua verkkovirrasta. Laitteen saa liittaa vain maaraystenmukaisesti asennetttuun pistorasian.

• Kiinteaan sahkoliitantaan on asennettava ylijanniteluokan III ehtoen ja asennusmaaraysten mukainen jokanapainen katkaisin.
• Kiintean sahkoasennuksen saa tehdä vain sahkoasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (Fl-katkaisin) Iaitteen jannitteensaannin virtapiirin.
• Alā taita liitantäjohtoa tai jatā sitā puristuksiin alakā vie sitā teravien kulmien lahelle.

Sijoita liitantäjohto siten, etta se ei kosketa laitteen kuumaa koteloa.
Käytä vain laitteen mukana toimitettua tai tekisen huoltopalvelun toimittamaa liitantäjohtoa.
Laite on radiohäiriosuojattu EY-märäysten mukaisesti.
Laitteen suojaluokka on 1. Laitteen käytto on siten salittu vain maadoitusliitännän kanssa.
Valmistaja ei vastaa kayttohairioista tai mahdollisista vauroiosta, jotka johtuvat virheelliseta sahkoaasennuksesta.

Sahkoliitannan valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmuksen koulutuksen saanut huoltopalvelun henkilösto.

1. Noudata sahkoliitantaa koskevia ohjeita. Jos asennus on tehty virheellisesti tai epaaianmukaisesti, takuu raukeea.
2. Jos tarvitset pidemman verkkoliitantajohdon, ota yhteys huoltopalveluun. Kaytettavissa on liitantajohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkjoho to liitantarasiaan.

Liitantarasianavaaminen

Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva 15

Liitantarasian valmistelu

1. Irrrota ruuvi. Kuva 16
2. Nosta kiristintä ruuvimeisselin avulla. → Kuva 17
3. Irrota kirstin. → Kuva 18

Johdon liittäminen liiāntārasiaan

1. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 19
2. Liitä liitännän 2 N kohdalla johto liitäntärasiaan kuvan osoittamalla ravalla. → Kuva 20
3. Liitä liittannan 1 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 21

4. Liitä 2 L / 2 N:n kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 22

5. Ota huomioon johtojen varit.

6. BN:ruskea

7. BU: sininen
8. GN/YE: keltainen ja vihrea
   BK: musta

9. GY: harmaa

10. Asenna tarvittaessa mukana toimitetut kuparilittimet liitantakuvan mukaan.

11. Liitä johdot ja kiristä sitten liitantärasian ruuvit.
12. Liitantakuvan mukaisen liitannan 1 N\~ tai 2 L / 2 N yhteydessa vastaa 1 tuuletinmoottoria.
13. Liitannan 2N^ / 3N^ yhteydessa vastaa valee L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitta verkkjoho to kirstimellä.
2. Kiristä ruuvi oikeaan asentoon.
3. Älä kaytä akkuruuvinvaannii
   → Kuva 23
4. Sjoita johdot liitantarasian keskelle, jotta liitantarasian sulkeminen on helpompaa.
5. Sulje liitantarasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmaputkea.
- Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, piententavat postoimutehoa ja nostavat tuulettimen aanitasoa.
Käytä palamattomasta materialista olevaa poistoilmaputkea.
- Jotta välät t kondenssiven paluuvirtauksen, asenna poistoilmapatki 1^ kaltevuudelle laitteesta.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

Halkaisija 150 mm vastaa n. 177 cm².
- Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Alä käytä laakeita kanavia, joissa on jyrkkia käantöja.

Pyöröputket

Käytä pyöröputkia, joiden sisähalkaisija on 150^

Poistoilmakaytöa koskevia ohjeita

Poistoilmakaytossa pitaa asentaa takaiskulappa.

Huomautukset

• Jos laitteen mukana ei tule takaiskulappaa, se voidaan hankkia alan lijkeestä.
• Jos poistoilma johdetaan ulos ulkoseinan lapi, tulee kayttaa teleskooppiliitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittavan kanlava.

Laitteen maksimipaino on n. 25 kg. Tyotason, johon laite asennetaan, pitaa kestaa n. 60 kg:n kuormitus.

1. Varmista, etta kalusteen vakaus on taattu myos asennusaukon valmistamisen jälkeen.

2. Erityisesti ohuiden tyotasoen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.

3. Ota huomioon laitteen paino ja lisakuormitus.

4. Käytä kuumuutta ja kosseutta kestävää vahvikemateriaialia.

5. Varmista, etta kaluste kestaa kuumuutta 90^ saakka.

6. Alä asenna alapuolle muita laitteita, esim. uuneja, kylmälaitteita, astianpesukoneita tai pyykinpesukoneita.
7. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.

Kalusteen alkuvalmistelut

Vaatimus: Kalusteiden pitäa kestäa lampöä aina 90°C:een asti.

1. Piirr kalusteaukko asennuspiirroksen mukaan. Kuva 14
2. Poraa neljā halkaisijaltaan 6 mm:n reikää. → Kuva 24
3. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ Kuva 24

Vahimmäsetäisyyksien noudattaminen, kun asennus tehdään vetolaatikon ylapuolelle

1. Ota huomioon vahimmäisetäisyydet, jotta ylvuvotosäliö voidaan poistaa asennetusta laitteesta. → Kuva 11
2. Ota huomion ylivuotosaillion paikka.
   →Kuva 12

Kalusteen valmistelu kiertoilmakayttoon adapterilla

1. Noudata kyseisiä mittoja, kun teet takaseinaa aukon adapterin kayttoa varten. Kuva 25
2. Tee takaseinaan asennusaukko sapluunan mukaan.

3. Jos kyseessä on kiertoilmakayttö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

4. Suunnittele ilmanpoistoyksikolle vahintaan. 440~cm^2 n poikkileikkaus.

5. Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäani pysyvät pieninä.

6. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 24

Kalusteen valmistelu kiertoilmakaytöön kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseina.
2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käyttoa varten. Kuva 26

3. Jos kyseessa on kiertoilmakaytto, tee ilmanpoistoaukko kalusteen sukkelilistaan.

4. Suunnittele ilmanpoistoyksikolle vahintaan. 440 cm²:n poikkileikkaus.

5. Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäani pysyvät pieninä.

6. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuutta kestäviki ja vedenpitäviki.
   → Kuva 24

Kalusteen valmistelu poistoilmakaytöön

1. Poista tarvittaessa kalusteen takaseina.
2. Noudata kyseisia mittoja, kun teet takaseinaan aukon laakean kanavan kaaren kayttoa varten. Kuva 27
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuuttakestäviksi ja vedenpitäviksi. Kuva 24

Kannatinkiskojen asennus

Asenna kannalinkiskot kalusteeseen.

• Liimaa Kannatinkiskot kiviseen työtasoon. Jos työtaso on kivea, käytä kuumuutta kestävää, metallin ja kiven liimaamiseen soveltuvaa liimaa.
• Alä käytä tiivistämseen silikonia.
  →Kuva 28

Laitteen asennus

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäineita

Laite on painava.

Laitteen siirtämiseen tarvitaan 2 henkioa.
Käytä vain tarkoitukseen sopivia apuvalineita.
Laitteen asentaminen, kun kyseessä on poistoilmakaytto Sivu 63, kiertoilmakaytto Sivu 62 tai kiertoilmakaytto kiertoilmakanavalla Sivu 62.

Huomautus: Laite on tarkoitettu vain samantasoiseen asennukseen.

Laitteen asentaminen kiertoilmakäytölle adapterilla

Huomautus: Kun asennus tehdaaan suoraan eristamattomaan ulkoseinaan ( ≥ 0,5W / m^2 C), suosittelemme kayttamaan kiertoilmakanavaa.

1. Käytä kiertoilmakäytössä adaptereria ja hajusuodateinta.
2. Varmista, etta etaisyys laitteen ja kalusteen takaseinan valill on 10 - 80 mm.

Adaptererin asentaminen

1. Puhdista liimapinta takaseinassä olevan asennusaukon ympärilta ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon. Kuva 29
3. Poista liimanauhan suojamuovi adapterista. Kuva 30

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liiantajohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 31

Adapterin kiinnitys

1. Tartu adapteriin keskimmäisista kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinää vasten ja liimaa kiinni. → Kuva 32
2. Kiinnitä adapteri tarvittaessa lisaksi ruuveilla. → Kuva 33

Laitteen asennus kiertoilmakäytolle kiertoilmakanavalla

1. Käytä kiertoilmakäyttoön tiivistettä, kiertoilmakanavaa, diffuusoria ja Hajusuodatinta.
   2 Ota huomioon eri laakean kanavan kaarien mitat. Sivu 59

Tiivisteen kiinnittäminen

• Kiinnita tiiviste matalan kanavan kaareen enintaan 5 mm:n etaisyydelle reunasta.
  → Kuva 34

Laakean kanavan kaaren asentaminen

• Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.
  → Kuva 35

Laitteen asentaminen työtason aukkoon

1. Varmista, etta liitantajho to on liitetly laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 36

Putkien asentaminen laitteen ja diffuusorin valille

1. Liitä kiertoilmakanavan rakenneosat yhteen. Kuva 37

2. Liitä kiertoilmakanava laakean kanavan kaareen keittotason takaosassa. Kuva 38

3. Liīā diffuusori kiertoilmakanavaan.

Kuva 39

Laitteen asentaminen poistoilmakäytölle

1. Käytä poistoilmakäytöön tiivistettä ja akustiikkasuodatinta.
2. Noudata poistoilmaputkea koskevia ohjeita.
   Sivu 61

Tivisteen kiinnittäminen

• Kiinnitä tiiviste matalan kanavan kaareen enintään
  5 mm:n etaisyydelle reunasta.
  →Kuva 34

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukloon laitteen takasivulla.
   →Kuva 35

2. Asenna tarvittaessa lisä putkielementtejä.

Laitteen asentaminen työtason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon.

Kuva 36

Poistoilmalitannan asentaminen

1. Kiinnitä poistoilmaputki laakeaan kanavaan.
2. Tee liitantä poistoilma-aukkoon.
3. Tiivistä liitoskohdat sopivaa menetelmaa käytäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakaytossa

hajusuodattimet paikoilleen.

Aseta poistoilmakaytossä akustiikkasuodattimet paikoilleen.

1. Ota huomion suodatinten ilmanvirtauksen suunta.
2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja tyonna eteenpain.

→Kuva 40

1. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen.
   →Kuva 41

Rasvasuodattimen asennus

Aseta rasvasuodatin paikalleen.
→Kuva 42

Sahkoliitanta

1. Ota typpikilvessä olevat liiäntätedot huomioon.
2. Liïta liitännan 3 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla.

→Kuva 48

1. Liïta liitännan 2 N kohdalla johto liitäntärasiaan kuvan osoittamalla ravall.
   →Kuva 44
2. Liitta liittannan 1 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla.
   →Kuva 45
3. Liitta liittannan 2 L/2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla.
   Kuva 46

4. Ota huomioon johtojen varit.

5. BN:ruskea

6. BU: sininen
7. GN/YE: keltainen ja vihrea
   BK: musta

8. GY: harmaa

9. Liitantiatyypista riippuen saatetaan tehtaaltoimitettuja johdinholkkeja joutua sjoittamaantarvittaessa toisin.

10. Liitä tarvittaessa kaksi johtoa käytämää johdinholkkia.

Lyhennä johtimet.

• Poista eriste.

Toiminnan tarkastus

1. Kytke laite paallee.
2. Jos Oeaa na tossa, laitetta eie ole liitetty oikein.

"Sahkoliitann tarkastus ja korjaus", Sivu 63

1. Jos laitteen nayttoon ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta kayttoohjeen perusteella.

Sähköllättännän tarkastus ja korjaus

1. Irrota laite sahkoliitannastä.
2. Tarkasta, vastaako liitäntä laitteessa (kuva 4) ja rakennuksen puoleinen liitäntä (kuva 8) tassa asennusohjeessa olevaa liitantäkaaviota.

"Sahkoliitannan valmistelu", Sivu 61
"Sahkollitantä", Sivu 63

1. Ota liitännän 3 N kohdalla huomioon seuraava kuva.

→Kuva 47

1. Ota liitannan 2 N kohdalla huomioon seuraava kuva.
   →Kuva 48
2. Ota liitannan 1 N kohdalla huomioon seuraava kuva.
   →Kuva 49

Näytön muuttaminen poistoilmakäyttoön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näytö perusasetuksissa poistoilmakäytöa varten.
2. Ota huomioon kayttoohjeen luku Perusasetukset.

Laitteen irrotus

HUOMIO!

Tyokalut voivat vaurioittaa laitteen runkoa.

• Alà nosta laitetta ylhaïltä pän.POIS paikaltaan.
• Irrota laite sahkoverkosta.
• Poista poistoilmakanava tai irrotakiertoilmalitannat.
• Poista silikonisauma.
• Paina laite alhaalta pän pois paikaltaan.

pl

Zakres dostawy
