BRUKSANVISNING PIE895B15E BOSCH

Kontrollera after uppackningen att inga delar ar transportskadade och att leveransen ar komplett. Fig. 1

QR-kod monteringsvideo

Här hitter du enchetens mätt

Fig. 8

Monteringsmatt for plankanalboj

Här hitter du en översikt over plankanalbojarnas monteringsmatt.

Sidovy:
Fig. 4
Fig. 5
Fig. 6
Frontvy:
Fig. 7

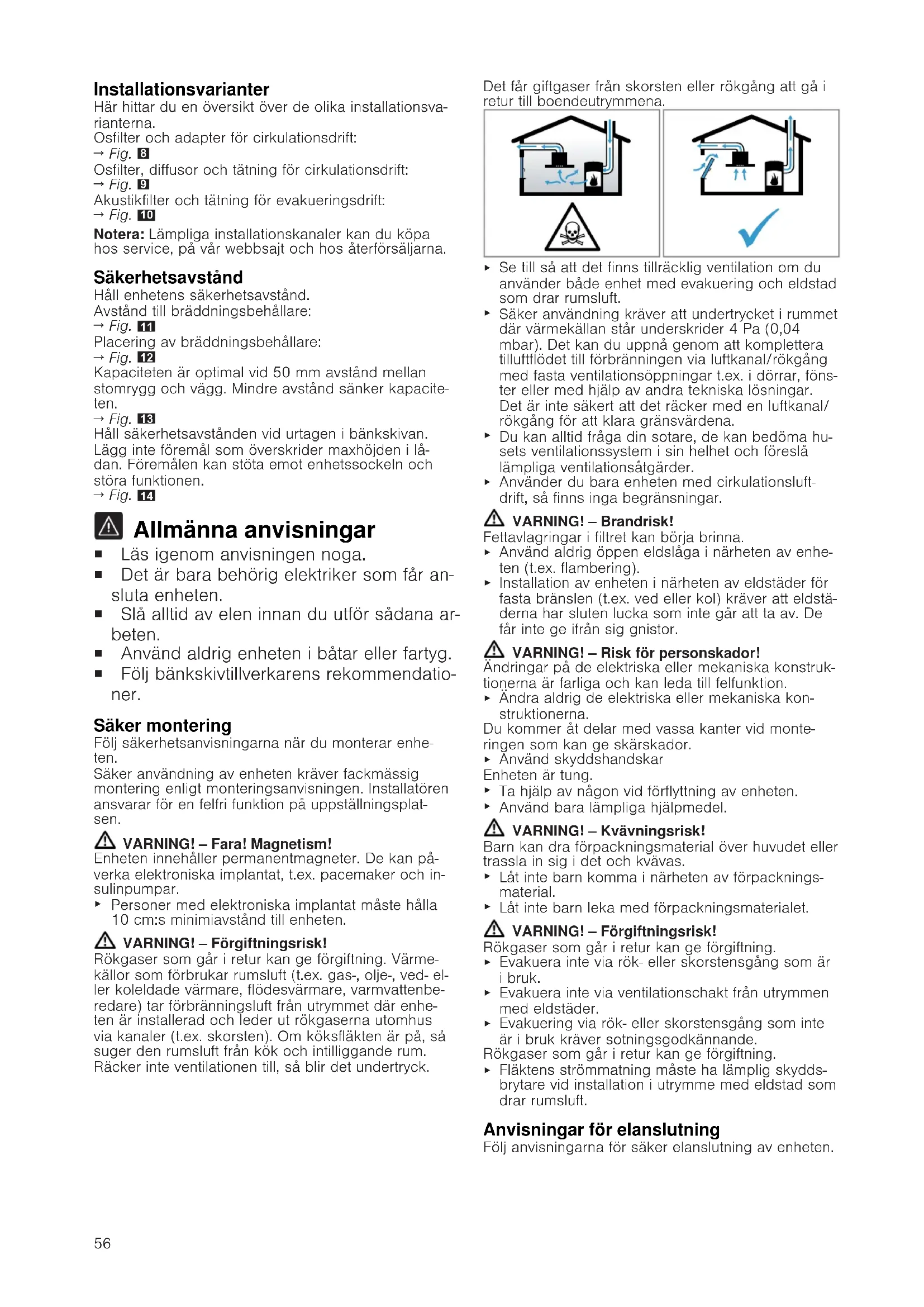

Installationsvarianter

Här hitter du en översikt über de olica installationsvarianterna.

Osfilter och adapter for cirkulationsdrift:

Fig. 8

Osfilter, diffusor och tätning for cirkulationsdrift:

Fig. 9

Akustikfilter och tätning for evakueringsdrift:

Fig. 10

Notera: LAMPLIGA installationskanaler kan du kopa hos service, pa var webbsajt och hos aterforsäljarna.

Sakerhetsavstand

Hällenhetens sakerhetsavständ.

Avstand till braddningsbehallare:

Fig. 11

Placering av bräddningsbehällare:

→Fig. 12

Kapaciteten ar optimal vid 50~mm avstand mellan stomrygg och vagg. Mindre avstand sanker kapaciteten.

→Fig. 18

Håll sakerhetsavständen vid urtagen i bankskivan. Lagg inte foremål som överskrider maxhöjden i lådan. Föremalen kan stöta emot,enhetssockeln och störafunktionen.

Fig. 14

Läsigenom anvisingen noga.
Det ar bara behörig elektriker som fär ansluta encheten.
- Slå alltid av elen innan du utför sádana ar-beten.
Använd aldrig encheten i bātar aller fartyg.
Följ bankskivtillverkarens rekommendationer.

Saker montering

Följ sakerhetsanvisingarna när du monterar enheten.

Saker användning av encheten kräver fackmüssig montering,enigt monteringsanvisningen.Instattatoren ansvarar for en felfri Funktion pa uppställningsplatzen.

WARNING! - Fara! Magnetism!

Enheten innehaller permanentmagneter. De kan paverka elektroniska implantat, t.ex. pacemaker och insulinpumper.

• Personer med elektroniska implantat maste hälla 10 cm:s minimiavständ till encheten.

WARNING! -Forgiftningsrisk!

Rökgaser som gär i retur kan ge förgiftning. Värmekällor som forbrukar rumssluft (t.ex. gas-, olje-, ved-ller koleldade värmare, flödesvärmare, varmvattenberedare) tar forbränningsluft frän utrymmet dar,enheten ar installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten ar pa, sa suger den rumssluft fran kok och intilliggande rum. Räcker inte ventilationen till, sa blir det undertryck.

Det fär giftgaser fran skorsten eller rökgäng att gä i return till boendeutrymmena.

Se till sa att det finns tillracklig ventilation om du anvander bade enhet med evakuering och eldstad som drar rumsluft.
Saker använding kraver att undertrycket i rummet dar varmekkallan star underskrider 4 Pa (0,04 mbar). Det kan du uppnä genom att komplettera tilluftflodet till forbranningen via luftkanal/rokgang med fasta ventilationsöppninger t.ex. i dorrar, fönster erer med hjalp av andra tekiska losninger. Det ar inte sakert att det racker med en luftkanal/ rokgang for att klara gransvardena.
Du kan alltid fraga din sotare, de kan bedöma huts ventilatiationssystem i sin helhet och foresla lampliga ventilationsatgärder.
Anvander du bara encheten med cirkulationsluftdrift, sa finns inga begrangsninger.

WARNING! - Brandrisk!

Fettavlagringar i filret kan börja brinna.

Anvand aldrig oppen eldslaiga i narheten av enhten (t.ex.flambering).
- Installation av encheten i narheten av eldstader for fasta branslen (t.ex. ved eller kol) kraver att eldstderna har sluten lucka som inte gár att ta av. De fär inte ge ifrān sig gnistor.

WARNING! - Risk for personskador!

Andringar pà de elektriska eller mekaniska konstruktionerna ár farliga och kan leda till felfunktion.
Andra aldrig de elektriska eller mekaniska konstruktionerna.

Dukommen at delar med vassa kanter vid monteringen som kan ge skärskador.

Anvand skyddshandskar

Enheten ar tung.

Ta hjalp av nagon vid forflytning av enheten.
Anvandbara lampliga hjalpmedel.

WARNING! - Kvävningsrisk!

Barn kan dra forpackningsmaterial over huvudet allertrassla in sig i det och kvavas.

Lat inte barn komma i narheten av forpackningsmaterial.
Låt inte barn leka med forpackningsmaterialiet.

VARNING! - Förgiftningsrisk!

Rökgasersomgärireturkangeforallforgifting.

Evakuera inte via rok-ller skorstensgang som ar i bruk.
Evakuera inte via ventilationschakt fran utrymmen med eldstader.
Evakuering via rok-ller skorstensgang som inte ar i bruk kraver sotningsgodkannande.
Rökgaser som gär i retur kan ge förgiftning.
Fläktens strömmatning maste ha lamplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Anvisningar for elanslutting

Följ anvisingarna for saker elanslutning av encheten.

VARNING! - Risk for elstötar!

Det maste alltid gå att göra encheten strömlös. Du fär bara ansluta encheten till rätt installerad kopplingsdosa.

Den fasta installationen maste ha allpolig brytare som uppyller kraven enligt overspanningskategori lI ch ar monterad enligt foreskrifterna.
Det ar bara behörig elektriker som fär göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enchten.
- Se till sa att sladden inte blir vikt aller klamd och hall den borta fran vassa kanter.
- Dra sladden sä att den intekommen i kontakt medenhetens heta holje.
- Använd bara den sladd som medfoljer encheten el-ler som service levererat.
- Enheten uppfyller kraven enligt EU:s bestammelser for radioavstörning.
Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
- Tillverkaren tar inget ansvar for driftstörningar eller ev. skador som beror på felaktig elinstallation.

Förbereda elanslutningen

Krav: Det ar bara utbildad servicetekniker som fär arbeta inuti encheten och byta sladd.

1. Folj anvisingarna for elanslutningen.
   Garantin upphor att galla vid felmontering, obehorig montering aller anslutning.
2. Behöver du langre sladd, kontakta service. Det finns upp till 2,2 m lṅga sladdar.
3. Enheterutanformonteradsladd,forinsladdenikopplingsdosan.

Öppna kopplingsdosan

Lyft locket till kopplingsdosan med(mejsel.

$$ \rightarrow \text {F i g .} 1 5 $$

Förbereda kopplingsdosan

$$ \rightarrow F i g. 1 6 $$

$$ \rightarrow F i g. \quad 1 7 $$

$$ \rightarrow \text {F i g .} 1 8 $$

1. Lossa skruven.
2. Lyft slangklamman med mejsel.
3. Lossa slangklamman.

Ansluta sladden i kopplingsdosan

1. Anslut 3 N-sladd som följande bild pa kopplings-dosan anger.

$$ \rightarrow \text {F i g .} 1 9 $$

1. Anslut 2 N-sladd som följande bild pa kopplings-dosan anger. Fig. 20

2. Anslut 1 N-sladd som följande bild pa kopplings-dosan anger.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Häll koll på ledarfärgerna.

2. BN: brun

3. BU:bla

4. GN/YE: gulgrön
   -BK:svart
   -GY:gr

5. Montera de medfoljande kopparbyglingarna enigt kopplingsschemat, om det behovs.

6. Anslut sladden och dra sedan at skruvarna i koppingsdosan.

7. Vid 1N\~ller 2L/2N-anslutning enligt kopplings-schemat garfas 1 till flaktmotorn.

8. Vid 2N^ / 3N^ -anslutting gárfas L1 (grá) till flakt-motorn.

Fasta sladden i kopplingsdosan

1. Fäst sladden med slangklämma.

2. Dra at skruven i ratt lage.

3. Använd inte sladdlös skruvdragare.

$$ \rightarrow \text {F i g .} 2 3 $$

1. Placera sladden mitt i kopplingsdosan, sá gar den lättare att stänga.
2. Satt pa locket till kopplingsdosan.

Tillverkaren av encheten tar inget ansvar for problem som beror pa rordragningen.

• Använd en kort, rak evakuering med sá stor rör-Ø som möjligt.
  Llanga, grova evakueringar med manga bjar ellsmå rör-Ø minskar utsugskapaciteten och ökarfläktljudet.
  Använd evakueringsmaterial som inte ar brännbara.
• Montera evakueringen med 1^ -fall fran encheten for att undvika kondensatretur.

Plankanaler

Anvand plankanaler med innerarea som motsvarar rundrors-0:

• 150 mm motsvarar ca 177~cm^2
  Använd rortep vid avvikande ror-0.
  Använd inte plankanaler med vassa horn.

RundrOR

Medfoljer det inte nagot kallrasspjall till encheten, kop hos din aterforsäljare.
- Ska evakueringen gå genom yttervagg, använd anslutningslåda mot mur.

Kontrollera stommen

1. Kontrollera att stommen ar vagratt och tillrackligt halflast.

Enhetens maxvikt ar ca 25 kg.

Bänkskivan du ska montera encheten i ska klara belastninger pa ca 60 kg.

1. Se till sa att stommen ar stabil aven after att du gjort urtagen.

2. Se till saatt underbyggnaden gerbarighet och stabilitet,framforallt om bankskivorna ar tunna.

3. Ta med enchetens vikt inkl. belastning i berak- ningarna.

4. Förstärk med varme- och fukttiligt material.

5. Se till sa att stommen ar varmebestandig upp till 90^

6. Gor ingen underliggande inbyggnad av andra enheter, t.ex. ugn, kyl, disk-ller tvattmaskin.
7. Kontrollera att encheten ar i vag after att du installerat den i urtaget.

Förbereda stommen

Krav: Inbyggnadsstommen maste tala temperaturer upp till 90^

1. Markera stomurtaget enligt monteringsritningen.

$$ \rightarrow \text {F i g .} \quad 1 4 $$

1. Borra fyra 6 mm-hal.

$$ \rightarrow F i g. \quad 2 4 $$

1. Se till sa att kantvinkel mot bankskivan ar 90^

$$ \rightarrow \text {F i g .} 2 4 $$

Häll minimiavständen vid inbyggnad över lada

1. Häll minimiavständen sa att det gär att ta ur bräddningsbehällaren på inbyggd,enhet.

Fig. 11

1. Placera braddningsbehallaren noga.

→Fig.12

Forbereda stomme for circulationsdrift med adapter

1. Hall resp. ryggurtagsmatt vid kombination med adapter.
   Fig. 25
2. Gor ryggurtaget med mallen.
3. Gor en evakuering i stommens sockellist vid circu-lationsdrift.
   Evakueringen ske ha en tvarsnittsarea om min. ca 440~cm^2
   Gör evakueringen i sockelfronten s stor som möjligt, s att du häller ned luftdrag och ljudni-vá.
4. Hällen kräver evakuering med en tvärsnittsarea om min. 200~cm^2 for att encheten ska fungera ordentlich.
5. Ta bort spanen after urtagningen.
6. Forsegla kanterna varmebeständigt och vattentätt.
   Fig. 24

Forbereda stomme for cirkulationsdrift med cirkulationsluftkanal

1. Ta bort stomryggen, om det behovs.
2. Hall resp. ryggurtagsmatt vid kombination med plankanalboj.

Fig. 26

1. Gör en evakuering i stommens sockellist vid circu-lationsdrift.

Evakueringen ske ha en tvarsnittsarea om min. ca 440~cm^2
Gör evakueringen i sockelfronten sö stor som möjligt, sä att du häller ned luftdrag och ljudni-vä.

1. Hallen kraver evakuering med en tvarsnittsarea om min. 200~cm^2 for att eheten sca fungera ordentligt.
2. Ta bort spanen after urtagningen.
3. Forsegla kanterna varmebeständigt och vattentatt.

Fig. 24

1. Ta bort stomryggen, om det behovs.
2. Hall resp. rgygurtagsmatt vid kombination med plankanalboj. Fig. 27
3. Ta bort spanen after urtagningen.
4. Forselga kanterna varmebeständigt och vattentätt.

Fig. 24

Montera fästskenor

• Montera fästskenorna i stommen.
• Limma fästskenorna på stenbänskivan. Limma fast skenorna på stenbänskivor, använd varmetäligt lim für metall och sten.
  Mjukfoga inte med silikon.
  Fig. 28

Inbyggnad avenheten

VARNING! - Risk for personskador!

Dukommen at delar med vassa kanter vid monteringen som kan ge skärskador.

Anvand skyddshandskar
Enheten ar tung.
- Ta hjälp av nàgon vid forflyttning av encheten.

Anvandbara lampliga hjalpmedel.
- Montera enhances for evakuering Sid. 58, cirkulationsdrift Sid. 58 aller cirkulationsdrift med cirkulationsluftkanal Sid. 58.

Notera: Enheten ar bara avsedd for planoinbyggnad i bankskiva.

Montera enhet for cirkulationsdrift med adapter

Notera: Vid installation direkt mot oisolerad yttervagg ( ≥ 0,5W / m^2^) rekommenderar vid en konfigura tion med cirkulationsluftkanal.

1. Använd adaptern och osfiltret vid cirkulationsdrift.
2. Se till sa att avstandet mellan enchet och stomvagg ar mellan 10 och 80~mm

Fasta adaptern

1. Rengör och avfetta limytan runt urtaget i stomryggen.
2. Satt adaptern i evakueringen på baksidan av hallen.

Fig. 29

1. Ta bort tejpens skyddsfolie fran adaptern.

Fig. 30

Satta i encheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bankskivsurtaget.

Fig. 31

Fasta adaptern

1. Hall adaptern mot mithallarna och tryck den med sidohallarna mot stomryggen i underskapet och sa att den fastnar.
   Fig. 32
2. Fäst även adaptern med skruv, om det behövs.
   Fig. 33

Montera enchet for cirkulationsdrift med cirkulationsluftkanal

1. Anvand tätningen, cirkulationsluftkanalen, diffusorn och osfiltret vid cirkulationsdrift.
   2 Hall matten for de olika plankanalbojarna.

Sid. 55

Satt fast tätningen

Fast tätningen max. 5 mm fra n kanten pa plankanalbojen.
Fig. 34

Satta i plankanalbojen

Satt plankanalbojen i evakueringen pa enhances baksida.
Fig. 35

Satta i encheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i encheten i bankskivsurtaget.

Fig. 36

Anslut rördragningen mellan enchet och diffusor

1. Satt ihop circulationsluftkanalens komponenter. Fig. 37
2. Anslut cirkulationsluftkanalen med plankanalbojen på hällens baksida.

Fig. 38

1. Satt ihop diffusor och cirkulationsluftkanal.
   Fig. 39

1. Använd tätningen och akustifikfiltret vid evakuering.
   2 Folf anvisingarna om evakuering Sid. 57

Satt fast tätningen

Fast tätningen max. 5 mm frän kanten på plankanalbojen.
Fig. 34

Ansluta rördragningen

1. Satt plankanalbojen i evakueringen på enhetens baksida. Fig. 35

2. Montera flera rordelar, om det behovs.

Satta i encheten i bankskivsurtaget

1. Se till sa att sladden ar ansluten till encheten.
2. Satt forsiktigt i enheten i bänskivsurtaget. Fig. 36

1. Fäst evakueringen på plankanalbojen.
2. Anslut till evakueringsöppningen.
3. Tata anslutningarna på lampligt satt.

Satta i filter

Notera: Satt i osfilter vid cirkulationsdrift. Satt i akustikfilter vid evakueringsdrift.

1. Håll koll på filterluftriktningen.
2. Satt i två av filtren till vänster och höger i enheten och skjut fram. → Fig. 40
3. Satt ovriga filter till vänster och höger i enheten. Fig. 41

Satta i fettfiltret

Sattifetffiltret.
→Fig.42

Elanslut enhances

1. Folj anslutningsuppgifterna pa typskylten.
2. Anslut 3 N-sladd som bilden pa kopplingsdosan anger. Fig.43
3. Anslut 2 N-sladd som bilden pa kopplingsdosan anger. Fig.44
4. Anslut 1 N-sladd som bilden pa kopplingsdosan anger. Fig. 45
5. Anslut 2 L-/2 N-sladd som bilden pa kopplingsdo-san anger. Fig.46

6. Hall koll pa ledarfargerna.

7. BN: brun

8. BU:bla
9. GN/YE: gulgrön

10. BK:svart
    -GY:gr

11. Flytta ev. sunt de medfoljande ledarandhylsorna fran fabriken beroende pa anslutningssattet.

12. Anvand ev. ledarandhylsa for koppla ihop tvkablar.

Korta ledarna.
-Ta bort isoleringen.

Funktionsprova

1. Sla pa enheten.
2. Lyser 0000053 a erhen felanslu- ten. "Kontrollera och korrigera elanslutningen", Sid. 59
3. Får du inte upp nágon felindikering på encheten, Funktionsvprova fläkten,enligt braksanvisingen.

Kontrollera och korrigera elanslutningen

1. Görenheten strömlös.

2. Kontrollera om ansluttingarna på encheten (bild 4) och i fastigheten (bild 8) ar fjorda enligt kopplingsschemat i monteringsanvisningen. "Förbereda elanslutningen", Sid. 57 "Elanslut encheten", Sid. 59

3. Folj bildenden nedan vid 3 N-anslutning. Fig.47
4. Folj bilden nedan vid 2 N-anslutning. Fig. 48
5. Folj bildenden neden vid 1 N-anslutning. Fig.49

Stalla om displayen till evakuering

1. Slå om displayen till elektronikstyrningen for evacuering i grundinställningarna, om det behövs.
2. Folj kap. Grundinställninger i bruksanvisingen.

Ta urenheten

OBS!

Verktyg kan skada enchetsramen.

Lyft inte ur encheten ovanifrjan.

1. Görenheten strömlös.
2. Ta bort evakueringskanalen ell er lossa cirkulationskopplingarna.
3. Ta bort silikonfogen.
4. Tryck utenheten underifran.

fi

Toimitussälto
