BRUKSANVISNING PIE895B15E BOSCH

Kontroller alle dele for transportskader after udpak- ningen, og om leveringen indeholder alle dele.

Fig. 1

QR-kode montagevideo

• GN/YE: gul og grøn

• BK: sort

$$ - G Y: \mathbf {g r} \mathring {a} $$

Etablering af strømtilførsel

Etter fjerning av emballasjen ma du kontrollere alle delene med henblickk pa transportskader og forvisse deg om at ingen deler mangler.

Fig. 1

Her finner du en oversikt over de forskjellige installationsvariantene.
Luktfilter og adapter for sirkulasjon:
Fig. 8
Luktfilter, diffusor og tetning for sirkulasjon:
Fig. 9
Stoyfilter og tetning for utlufting:
Fig. 10

Merk: Kanaler som egner seg for installationsjonen, kan kjopes av kundeservice, pa nettstedet vart eller hos en forhandler.

Sikkerhetsavstander

Overhold apparatets sikkerhetsavstander.
Avstandertiloverlopsbeholder:
Fig. 11
Plassering av overlapsbeholder:
Fig. 12
Ytelsen er optimal med en avstand på 50 mm mellem apparatet og bakveggen i skapet. Ytelsen reduseres nar avstanden er mindre.

Fig. 13

Sorg for at sikkerhetsavstandene overholds i utskjaeringen i benkeplaten.
Ikke legg gjenstander i skuffen som overstiger skuffens maksimale hoyde. Gjenstandene kan stete mot apparatets soskel og fere til funksjonsforstyrelser.
Fig. 14

#

Les noye gjennom donne anvisingen.
Apparatet skal kun installeres av autoriserte fagfolk.
- Slå alltid av strømtilførsgelen før det skal giennomfores arbeider.
Dette apparatet ma aldri brukes i bater ell er kjoretoy.

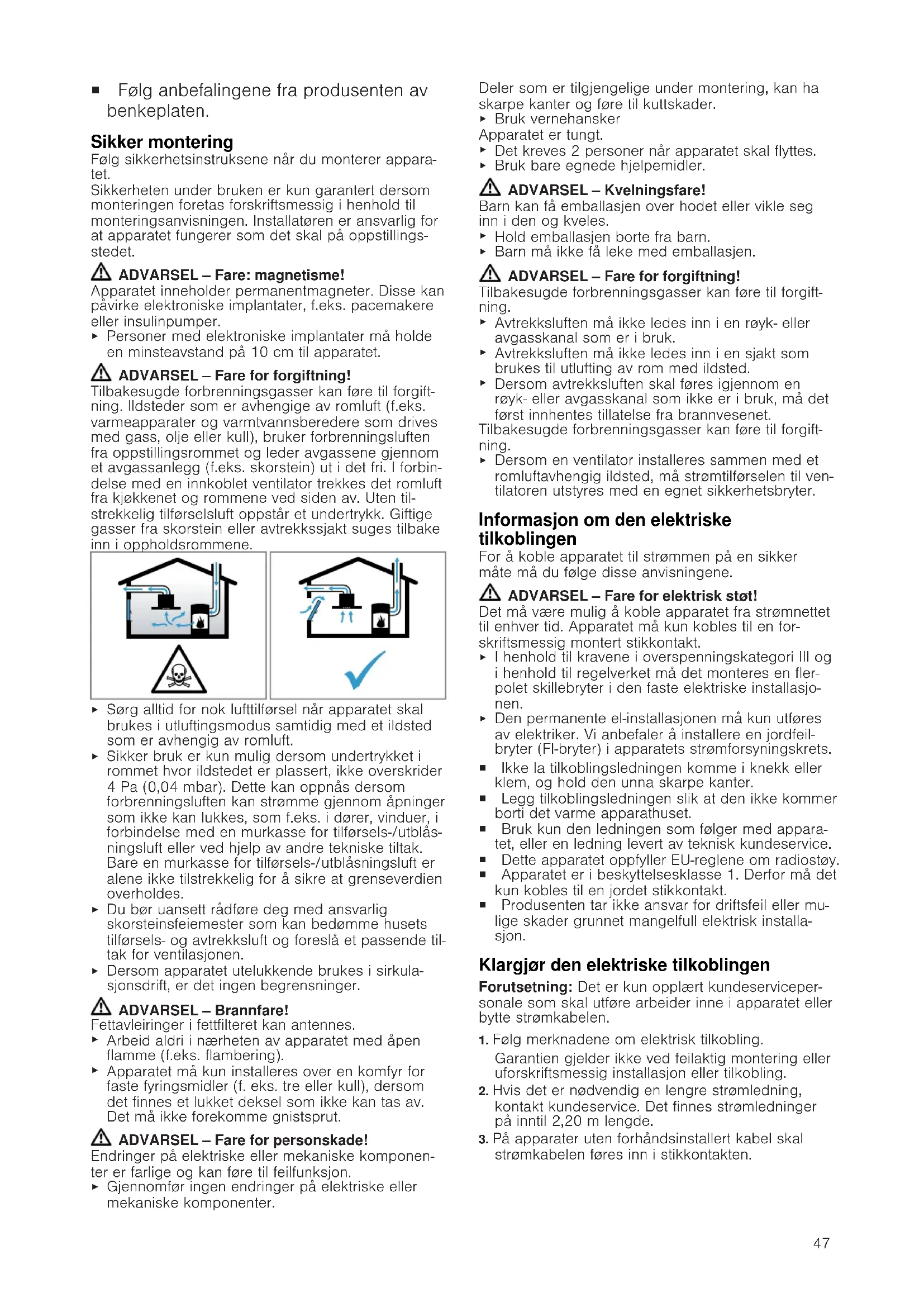

Folg anbefalingene fra produsenten av benkeplaten.

Sikker montering

Sikkerheten under bruken er kun garantert dersom monteringen foretas forskriftsmessig i henhold til monteringsanvisingen. Installatoren er ansvarlig for at apparatet fungerer som det skal på oppstellingsstedet.

ADVARSEL-Fare:magnetisme!

Apparatet inneholder permanentmagnet. Disse kan pavarke elektroniske implantater, feks. pacemakere ell insulnPumper.

Tilbakesugde forbrenningsgasser kan fore til forgive. ning. Ildsteder som er avhengige av romluft (f.eks. varmeapparater og varmtvannsberedere som drives med gass, olje eller kull), bruker forbrenningsluften fra oppstellingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. skorstein) ut i det fri. I forbindelse med en innkoblet ventilator trekkes det romluft fra kjokkenet og rommene ved sider av. Uten tilstrekkelig tilforselsluft oppstar et undertrykk. Giftige gasser fra skorstein ell er avtrekkssjakt suges tilbake inn i oppholdsrommene.

Sorg alltid for nok lufttilforsel nár apparatet skal brukes i utluftingsmodus samtidig med et ildsted som er avhengig av romluft.
- Sikker bruk er kun mulig dersom undertrykket i rommet hvor ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette kan oppnas dersom forbrenningsluften kan strømme gjennom apninger som ikke kan lukkes, som f.eks. i dører, vinduer, i forbindelse med en murkasse for tilførsels-/utblasningsluft eller ved hjelp av andre tekniske tiltak. Bare en murkasse for tilførsels-/utblasningsluft er alene ikke tilstrekkelig for á sikre at grenseverdien overholds.
Du bør uansett rädfore deg med ansvarlig skorsteinsfeiemester som kan bedomme husets tilforsels- og avtrekksluft og foresla et passende til-tak for ventilasonen.
Dersom apparatet utelukkende brukes i sirkulasjonsdrift, er det ingen begrensninger.

Gjennomfør ingen endringer på elektriskeEller mekaniske komponenter.

Deler som er tilgiengelige under montering, kan haskarpe kanter og fere til kuttskader.

Bruk vernehansker
Apparatet er tungt.
Det kreves 2 personer nár apparatet skal flyttes.
Bruk bare egnede hjelpemidler.

ADVARSEL-Kvelningsfare!

Barn kan fá emballasjen over hodet eller vikle seginn i den og kveles.

Tilbakesugde forbrenningsgasser kan.fore til forgifting.

• Avtreksluften må ikke ledes inn i en røyk- eller avgasskanal som er i bruk.
• Avtreksluften ma ikke ledes inn i en sjakt som brukes til utluffing av rom med ildsted.
  Dersom avtrekkluften skal fores igjennom en røyk-ller avgasskanal som ikke er i bruk, ma det første innhentes tillatelse fra brannvesenet.

Tilbakesugde forbrenningsgasser kan.fore til forgifting.
- Dersom en ventilator installeres sammen med et romluftavhengig ildsted, ma strømtilforselen til ventilatoren utstyres med en egnet sikkerhetsbryter.

Informasjon om den elektriske tikkoblingen

For a koble apparatet til strommen pa en sikker mate ma du folge disse anvisingene.

ADVARSEL-Fare for elektrisk stot!

Klargjør den elektriske tilkoblingen

Forutsetting: Det er kun opplaert kundeservicepersonale som skal utfore arbeider innate i apparatet allerbytte stromkabelen.

1. Følg merknadene om elektrisk tilkobling.
   Garantien gelder ici'ved feilaktig montering ell er. uforskriftsmessig installasjon aller tilkobling.
2. Hvis det er不同程度 en lengre strømledning, kontakt kundeservice. Det finnes strømledninger på inntil 2,20 m lenghte.
3. Pä apparater uten forhändsinstalliert kabel skal strömkabelen fores inn i stikkontakten.

Apne stikkontakten

• Løft opp dekkelet til stikkontakten ved hjelp av en skrutrekker.

$$ \rightarrow \text {F i g .} 1 3 $$

Klargjore tilkoblingskontakten

1. Løsne skruen.

$$ \rightarrow F i g. \quad 1 6 $$

1. Loft opp slangeklemmen med en skrutrekker.

$$ \rightarrow \text {F i g .} 1 7 $$

1. Løsne slangeklemmen.

$$ \rightarrow \text {F i g .} 1 8 $$

Koble til kablene i stikkontakten

1. Koble til kabelen ved 3 N som vist på bildet under.

$$ \text {F i g .} \quad 1 9 $$

1. Koble til kabelen ved 2 N som vist pa bildet under.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Koble til kabelen ved 1 N som vist pa bildet under.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Koble til kabelen ved 2 L / 2 N som vist pa bildet under.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Vær obs pækablenes farger.

2. BN: brun
   BU:bla

3. GN/YE: gul og grunn

4. BK:svart
   -GY:gr

5. Monter de medfalgende kobberbroene i henhold til koblingsskjemaet ved behov.

6. Koble til kablene og stram sa skruene pa stikkontakten.
7. På kontakter av typen 1N~ller 2L / 2N i henhold til koblingsskjemaet svarer 1 til ventilatormotoren.
8. På kontakter av typen 2N^ / 3N^ svarerfasen L1 (Grey)tilventilatormotoren.

Feste kabler i stikkontakten

1. Fest stromkabelen med slangeklemmen.

2. Trekk til skruen i korrekt posisjon.

3. Ikke bruk batteridrevet skrutrekker.

$$ \rightarrow \text {F i g .} 2 3 $$

1. Plasser kablene i midtre del av stikkontakten sik at den blir lettere a lukke.
2. Lukk dekeselet til stikkontakten.

Informasjon om avtrekkskanalen

Produsenten av apparatet har/DDke garantiansvar ved reklamasjoner som skyldes rrolengden.

• Bruk et kort og rett avtrekksrør med størst mulig diameter.
  Lange og ujevne avtrekksr, mange boyer og sma rordiametre gir redusert avtrekk og akt vifte-stoy.
  Bruk et avtrekksrar av ikke-brennbart materiaile.
  For a unnga kondensat-retur bør avtrekksrøret monteres i 1^ helning i forhold til apparatet.

Flate kanaler

Bruk flate kanaler med et innvendig tverrsnitt som til-svarer diameteren pa de runde kanalene:

En diameter pa 150 mm tilsvarer ca. 177~cm^2
- Sett inn tetningsstriper hvis rordiametre avviker.
- Ikke bruk flate kanaler med skarpe vendinger.

Rundrør

Bruk runde kanaler med en innvendig diameter pa 150 mm.

Merknader om utlufting

Ved utlufting bør det monteres en tilbakeslagsventil.

Merknader

• Dersom tilbakeslagsventil ikke følger med apparatet, kan det bestilles hos en forhandler.
• Dersom avtrekksluften ledes gjennom ytterveggen, bør det brukes en teleskopmurapning.

Kontrollere innbyggingsskapet

1. Kontroller om innbyggingskapet er vannrett og har tilstrekkelig bareaevne.

Apparatets maksimale vekt er ca. 25 kg. Benkeplaten som apparatet skal installereres i, ma tale en belastning pa ca. 60 kg.

1. Pase at innbyggingsskapet fortsett er stabilt etter utskjaeringsarbeidet.

2. Baereevnen og stabiliteten til benkeplaten skal sikres med egnede underkonstruktjer, spesielthvis arbeidsplaten er tynn.

3. Ta hensyn til apparatets vekt inklusive ekstra belastning.

4. Bruk forsterkningsmaterialie som taler varme og fuktighet.

5. Pase at innbyggingsskapet taler opptil 90^ varme.

6. Andre apparater som stekeovner, kjoleapparater, oppvaskmaskiner erler vaskemaskiner ma ikke bygges inn under.
7. Kontroller først etter installationsjon at apparatet star jevnt i innbyggingsapningen.

Klargjore innbyggingsskapet

Forutsetning: Innbyggingskapet må tåle temperaturer på opptil 90^

1. Tegt opp skaputskjæringen i henhold til inn-byggingssskissen.

$$ \rightarrow F i g. \quad 1 4 $$

1. Bor fire hull med en diameter pa 6 mm.

$$ \rightarrow \text {F i g .} \quad 2 4 $$

1. Pase at det er 90^ vinkel mellom snittflaten og benkeplaten.

$$ \rightarrow \text {F i g .} 2 4 $$

Ved montering over en skuff mä minsteavstandene overholds

1. For at overlopsbeholderen skal kunne tas ut nar apparatet er montert, ma det tas hensyn til minsteavstandene.

$$ \rightarrow \text {F i g .} $$

1. Vær obs på plasseringen av overløpsbeholderen.
   Fig. 12

Klargjore skap for sirkulasjon med adapter

1. Ved kombinasjon med adapter ma du vare obs pa malene for utskjæringen i bakveggen. Fja.25
2. Lag en utskjaering i bakveggen ved hjelp av sjablongen.

3. Ved sirkulasjon: Lag et luftutlp i sukkellisten i skapet.

4. Luftutløpet ma ha et tverrsnitt pa minst ca. 440 cm².
   Luftéapningen i sukkelpanelet ma vare sa stor som mulig, slick at trekk og stoy holdes pa et lav't niva.

5. For at apparatet skal fungere korrekt, magoketoppen ventileres via et luftutlop med endiameter paminst 200^^2 i underskapet.

6. Fjern spon etter utskjæringene.

7. Snittflatene mä forsegles med et varmebestandig og vanntett materiale.

Fig. 24

Klargjore skap for sirkulasjon med sirkulasjonsluftkanal

1. Fjern bakveggen i skapet ved behov.
2. Ved kombinasjon med flatt rorbend ma du vare obs pa malene for utskjeringen i bakveggen.
   Fig. 26
3. Ved sirkulasjon: Lag et luftutlp i sukkellisten i skapet.
4. Luftutlopet ma ha et tverrsnitt pà minst ca. 440 cm².
5. Luftäpningen i sukkelpanelet ma vare sa stor som mulig, slick at trekk og stoy holds pa et lav't niva.
6. For at apparatet skal fungere korrekt, ma koketoppen ventileres via et luftutlop med en diameter pa minst 200^^2 i underskapet.
7. Fjern spon etter utskjæringene.
8. Snittflatene ma forsegles med et varmebestandig og vanntett materiale.
   Fig. 24

Klargjore skap for utlufting

1. Fjern bakveggen i skapet ved behov.

2. Ved kombinasjon med flatt rorbend ma du vare obs pa malene for utskjæringen i bakveggen. Fig. 27

3. Fjern spon etter utskjaeringene.

4. Snittflatene mä forsegles med et varmebestandig og vanntett materiale.
   Fig. 24

Monter holdeskinnene i skapet.
- Lim holdeskinnene på benkeplaten i stein. Ved benkeplater av stein: Bruk varmebestandig lim som er egnet til liming av metall og stein.
- Ikke bruk silikon til vetting.
Fig. 28

Montere apparatet

ADVARSEL-Fare for personskade!

Deler som er tilgengelige under montering, kan haskarpe kanter og fere til kuttskader.

Bruk vernehansker
Apparatet er tungt.
- Det kreves 2 personer nár apparatet skal flyttes.
Bruk bare egnede hjelpemidler.
- Installer apparatuset for utlufting Side 49, sirkulasjon Side 49 eller sirkulasjon med sirkulasjonluftkanal Side 49.

Merk: Apparatet er kun beregnet for planmontering i en benkeplate.

Montere apparatus for sirkulasjon med adapter

Merk: Ved installasjon rett påyttervegg uten isolasjon ( ≥ 0,5W / m^2 ^ C) anbefaler vi konfigurasjon med sirkulasjonsluftkanal.

1. Til sirkulasjon trengs adapter og luktfentre.
   2.Pass pà at avstanden mellom apparatet og bakveggen er mellom 10 og 80~mm

Montere adapter

1. Rengjør og avfett limflaten rundt utskjæringen i bakveggen.
2. Sett adapteren i utlopsapningen på baksiden av koketoppen.

Fig. 29

1. Fjern beskyttelsesfolien pa teipen fra adapteren.

Fig. 30

Sette apparatet inn i utskjaeringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten. Fig. 31

Fiksere adapter

1. Hold fast adapteren mot holderen i midten og skyv den med holderne pa sider mot bakveggen i underskapet og klustre den fast.
   Fig. 32
2. Fest adapteren med skruer i tillegg ved behov.
   Fig. 33

Montere apparatus for sirkulasjon med sirkulasjonsluftkanal

1. Til sirkulasjon trengs tetning, sirkulasjonsluftkanal, diffusor og luktfentre.
2. Vær obs pa malene for de forskjellige flate rorbendene. Side 46

Feste teting

Fest tetningen på det flate rorbendet maks. 5 mm fra kanten.
Fig. 34

Sette apparatet inn i utskjæringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten.

Fig. 36

Installere rør mellom apparat og diffusor

1. Sett sammen komponentene i sirkulasjonsluftkanalen.
   Fig. 37
2. Foy sammen sirkulasjonsluftkanalen med det flaterorbendet pa baksiden av koketoppen.
   Fig. 38
3. Koble diffusoren til sirkulasjonsluftkanalen.
   Fig. 39

Montere apparatus for utlusting

1. Til utlufting trengs tetning og stoyfiltre.
2. Vær obs pa informasjon om avtrekkkanalen.

Side 48

Feste teting

Fest tetningen på det flate rorbendet maks. 5 mm fra kanten.
Fig. 34

Installere ror

1. Sett det flate rorbendet inn i utlops pa baksiden av apparatet.
   Fig. 35

2. Monter ytterligere rorelementer ved behov.

Sette apparatet inn i utskjæringen i benkeplaten

1. Pase at tilkoblingsledningen er koblet til apparatet.
2. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten.

Fig. 36

Lage avtrekksforbindelse

1. Fest avtrekksrøret på flatkanalbendet.
2. Lag forbindelse til avtrekksapningen.
3. Tett igjen forbindelsespunktene pa egnet vis.

Sette inn filteret

Merk: Sett inn luktftiltre nevd sirkulasjon.

Sett inn stoyfiltre ved utlufting.

1. Vær obs på滤renes luftstrømretning.
2. Sett inn to av filtrene på venstre og høyre side i apparatet, og skyv dem forover. Fig. 40
3. Sett inn de andre filtrene pa venstre og høyre side i apparatet. Fig. 41

Kontrollere at apparatet virker

1. Slå pa maskinen.
2. Dersom 4000e0syer, er 8ke apparatet koblet til riktig. "Kontrollere og korrigere den elektriske tilkoblingen", Side 50
3. Hvis det ikke vises noen feil i displayet på apparatet, că du kontrollere ventilasjonden ved hjelp av bruksanvisningen.

Kontrollere og korrigere den elektriske tilkoblingen

1. Koble apparatet fra strømnettet.
2. Kontroller om tilkoblingen på apparatet (bilde 4) og tilkoblingen i bygget (bilde 8) er i samsvar med koblingssskjemaet i/DDne monteringsanvisningen. "Klargjor den elektriske tilkoblingen", Side 47 "Koble til strommen", Side 50
3. Vær obs pa bildet under ved 3 N. Fig.47
4. Vær obs pa bildet under ved 2 N. Fjq 48
5. Vær obs på bildet under ved 1 N. → Fig. 49

Stille om display til utlufting

1. Ved behov kan displayet for den elektroniske styringen stilles om pa utlufting i grunninnstillingene.
2. Se kapittelet Grunninnstillinger i bruksanvisingen.

Demontere apparatus

OBS!

Verktoy kan skade apparatrammen.

Apparatet ma ikke lirkes ut ovenfra.
1. Koble apparatet fra strømnettet.
2. Fjern avtrekkkanalen aller l-osne sirkulasjonsforbindelsene.
3. Fjern silikonfugen.
4. Skyy ut apparatet nedenfra.

el

YlkiKa npaoooc

MetaToEeaketapiaqaEeVTeoTaMaepnYia evexouevcZnueCmuocKaWcKai YIA TnV nnpotntaTnc npaooc. EIK.1

Anvand rundror med inner-0 150 mm.

Anvisiningar for evakuering

Montera kalrasspjäll vid evakuering.

Anmärkningar

Montera evakueringsenhet

Ansluta evakueringen
