MANUAL DE UTILIZADOR KR540 BLACK & DECKER

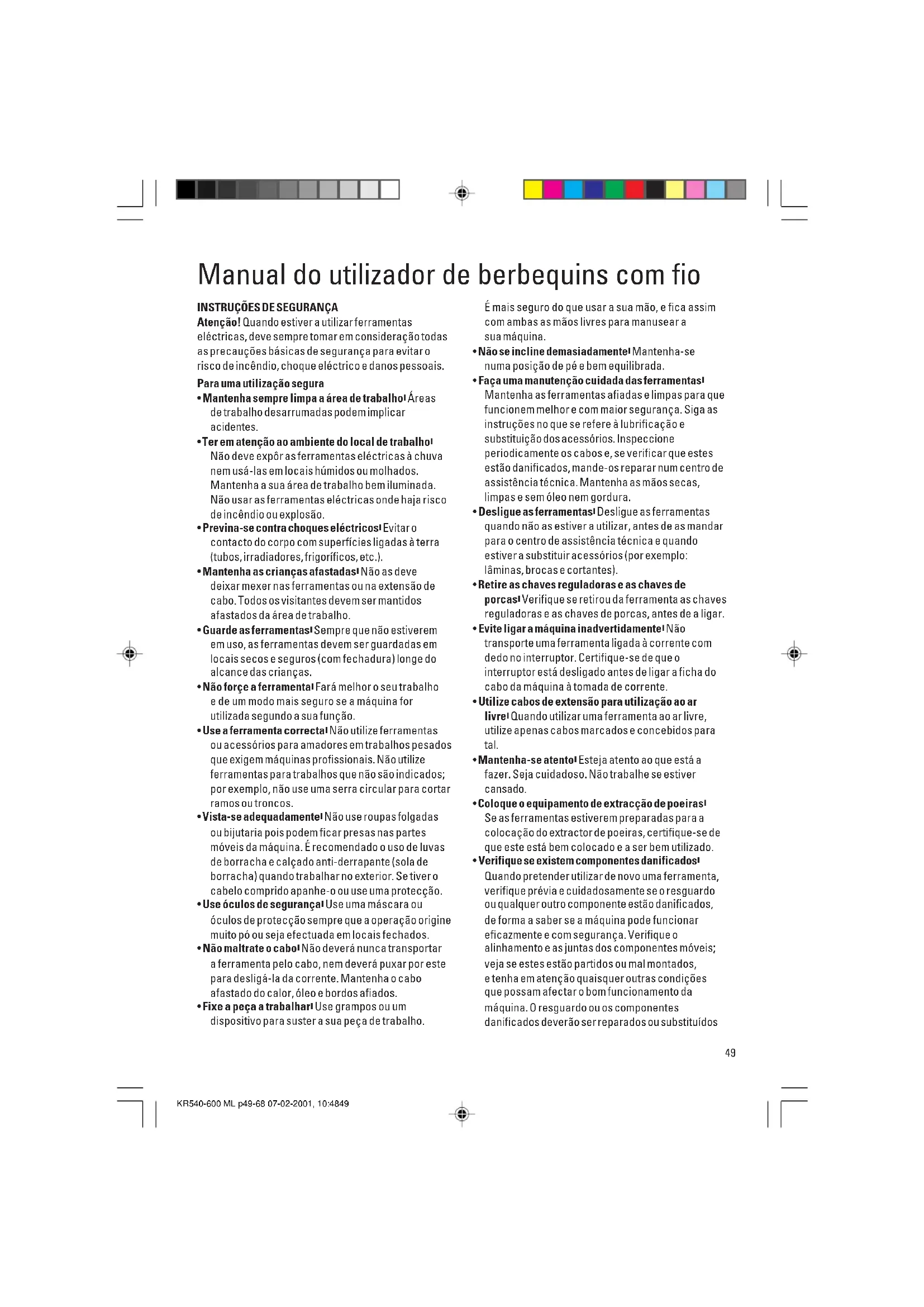

Atenção! Quando estiver a utilizar ferramentas eléctricas, deve sempre tomar em consideração todas as precauções básicas de segurança para evitar o risco de incêndio, choque eléctrico e danos pessoais. Para uma utilização segura

• Mantenha sempre limpa a área de trabalho. Áreas de trabalho desarrumadas podem implicar acidentes.

• Ter em atenção ao ambiente do local de trabalho. Não deve expôr as ferramentas eléctricas à chuva nem usá-las em locais húmidos ou molhados. Mantenha a sua área de trabalho bem iluminada. Não usar as ferramentas eléctricas onde haja risco de incêndio ou explosão.

• Previna-se contra choques eléctricos. Evitar o contacto do corpo com superfícies ligadas à terra (tubos, irradiadores, frigoríficos, etc.).

• Mantenha as crianças afastadas. Não as deve deixar mexer nas ferramentas ou na extensão de cabo. Todos os visitantes devem ser mantidos afastados da área de trabalho.

• Guarde as ferramentas. Sempre que não estiverem em uso, as ferramentas devem ser guardadas em locais secos e seguros (com fechadura) longe do alcance das crianças.

• Não forçe a ferramenta. Fará melhor o seu trabalho e de um modo mais seguro se a máquina for utilizada segundo a sua função.

• Use a ferramenta correcta. Não utilize ferramentas ou acessórios para amadores em trabalhos pesados que exigem máquinas profissionais. Não utilize ferramentas para trabalhos que não são indicados; por exemplo, não use uma serra circular para cortar ramos ou troncos.

• Vista-se adequadamente. Não use roupas folgadas ou bijutaria pois podem ficar presas nas partes móveis da máquina. É recomendado o uso de luvas de borracha e calçado anti-derrapante (sola de borracha) quando trabalhar no exterior. Se tiver o cabelo comprido apanhe-o ou use uma protecção.

• Use óculos de segurança. Use uma máscara ou óculos de protecção sempre que a operação origine muito pó ou seja efectuada em locais fechados.

• Não maltrate o cabo. Não deverá nunca transportar a ferramenta pelo cabo, nem deverá puxar por este para desligá-la da corrente. Mantenha o cabo afastado do calor, óleo e bordos afiados.

• Fixe a peça a trabalhar. Use grampos ou um dispositivo para suster a sua peça de trabalho. É mais seguro do que usar a sua mão, e fica assim com ambas as mãos livres para manusear a sua máquina.

• Não se incline demasiadamente. Mantenha-se numa posição de pé e bem equilibrada.

• Faça uma manutenção cuidada das ferramentas. Mantenha as ferramentas afiadas e limpas para que funcionem melhor e com maior segurança. Siga as instruções no que se refere à lubrificação e substituição dos acessórios. Inspeccione periodicamente os cabos e, se verificar que estes estão danificados, mande-os reparar num centro de assistência técnica. Mantenha as mãos secas, limpas e sem óleo nem gordura.

• Desligue as ferramentas. Desligue as ferramentas quando não as estiver a utilizar, antes de as mandar para o centro de assistência técnica e quando estiver a substituir acessórios (por exemplo: lâminas, brocas e cortantes).

• Retire as chaves reguladoras e as chaves de porcas. Verifique se retirou da ferramenta as chaves reguladoras e as chaves de porcas, antes de a ligar.

• Evite ligar a máquina inadvertidamente. Não transporte uma ferramenta ligada à corrente com dedo no interruptor. Certifique-se de que o interruptor está desligado antes de ligar a ficha do cabo da máquina à tomada de corrente.

• Utilize cabos de extensão para utilização ao ar livre. Quando utilizar uma ferramenta ao ar livre, utilize apenas cabos marcados e concebidos para tal.

• Mantenha-se atento. Esteja atento ao que está a fazer. Seja cuidadoso. Não trabalhe se estiver cansado.

• Coloque o equipamento de extracção de poeiras. Se as ferramentas estiverem preparadas para a colocação do extractor de poeiras, certifique-se de que este está bem colocado e a ser bem utilizado.

• Verifique se existem componentes danificados. Quando pretender utilizar de novo uma ferramenta, verifique prévia e cuidadosamente se o resguardo ou qualquer outro componente estão danificados, de forma a saber se a máquina pode funcionar eficazmente e com segurança. Verifique o alinhamento e as juntas dos componentes móveis; veja se estes estão partidos ou mal montados, e tenha em atenção quaisquer outras condições que possam afectar o bom funcionamento da máquina. O resguardo ou os componentes danificados deverão ser reparados ou substituídos KR540-600 ML p49-68 07-02-2001, 10:484950 PORTUGUÊS num centro de assistência técnica, salvo indicação em contrário, dada neste manual de instruções. Mande substituir os interruptores defeituosos num centro de assistência autorizado. Não utilize a ferramenta se o interruptor estiver danificado.

• Atenção! A utilização de acessórios não recomendados neste manual de instruções pode constituir um risco para segurança do utilizador.

• Deixe a reparação da ferramenta a cargo de um técnico especializado. Este aparelho eléctrico está em conformidade com as principais regras de segurança. As reparações só devem ser efectuadas por técnicos especializados e com peças de origem, pois caso contrário, o utilizador poderá ser alvo de danos pessoais graves. Guarde estas instruções!

Assegure-se que a fonte de energia é igual à voltagem indicada na placa de caracteristicas. Aviso! A sua tupia deve ser utilizada em instalações eléctricas com ligação à terra.

Nota: Apenas deve recorrer ao uso de extensões de cabo se fôr estritamente necessário.

• Ao fazê-lo, deve utilizar uma extensão de 3 condutores que garanta segurança contra incêndios ou choques eléctricos.

FERRAMENTAS VELHAS E O MEIO AMBIENTE

Se algum dia quiser substituir a sua ferramenta ou chegar à conclusão de que esta já não tem nenhuma utilidade, pense na protecção do meio ambiente. Os centros de assistência técnica da Black & Decker aceitam as suas ferramentas antigas, destruindo-as de uma forma ecologicamente segura.

GARANTIA BLACK & DECKER

Se esta máquina apresentar algum defeito de material ou fabrico, dentro dos 24 meses seguintes à data da sua aquisição, a Black & Decker garante quer a reparação, por substituição das peças defeituosas, quer a eventual substituição da própria máquina, sem quaisquer encargos desde que:

• A máquina seja entregue em qualquer centro de assistência autorizado da Black & Decker acompanhada de um documento comprovativo da sua compra.

• A máquina tenha sido utilizada de acordo com a sua especificação profissional ou amadora.

• A máquina não tenha sido utilizada para trabalhos profissionais se estiver catalogada para uso amador.

• Não tenha sido tentada qualquer reparação por pessoal não autorizado pela Black & Decker. SERVIÇO PÓS-VENDA DA BLACK & DECKER A Black & Decker tem à sua disposição, a nível nacional, uma rede de assistência técnica, delegação própria, concessionários e reparadores autorizados, cujo objectivo é prestar-lhe um serviço excelente e reparações rápidas, onde poderá, também, encontrar os acessórios e peças necessárias para que possa usufruir de todas as potencialidades da sua máquina. Peças ou acessórios não genuínos Black & Decker podem danificar ou reduzir as capacidades da sua máquina e pôr em perigo a sua utilização. A garantia da máquina pode ser afectada em tais circunstâncias. A NOSSA POLÍTICA DE ASSISTÊNCIA PÓS-VENDA É objectivo da Black & Decker que os seus clientes estejam totalmente satisfeitos, quer com os seus produtos quer com o seu serviço pós-venda. Para tanto não hesite em contactar o centro de assistência mais próximo da sua área sempre que entender necessário

ACESSÓRIOS O desempenho da sua máquina depende em muito dos acessórios que utilizar. A Black & Decker garante um padrão de elevada qualidade no fabrico dos seus acessórios, que foram concebidos para garantir um máximo rendimento da sua ferramenta. Ao adquiri-los, está a garantir um melhor rendimento da sua máquina.

O nível de pressão sonora desta ferramenta está de acordo com a legislação da CEE. Recomenda-se a utilização de meios apropriados para protecção dos ouvidos, se o nível do ruido se tornar incómodo. Isto equivale normalmente a uma pressão superior a 85dB (A). KR540 KR550 Voltagem 230V 230V Potência 540W 550W Velocidade em vazio 0-2800min

Capacidade do berbequim: Aço 13mm 13mm Betão 13mm 13mm Madeira 25mm 25mm KR540-600 ML p49-68 07-02-2001, 10:485051 KR600 KR650F Voltagem 230V 230/240V Potência 600W 650W Velocidade em vazio 0-3000min

Capacidade do berbequim: Aço 13mm 13mm Betão 13mm 13mm Madeira 25mm 25mm Nota: Este manual é ainda válido para números de catálogo que possuam uma letra como sufixo. Ver a embalagem da máquina para detalhes sobre o produto. CARACTERÍSTICAS

1. Velocidade variável interruptor de ligar/desligar

2. Botão de bloqueio

4. Batente de profundidade ajustável

7. Interruptor de percussão/perfuração

8. Selector de direcção da rotação

O seu berbequim inclui algumas ou todas estas características:

• O interruptor de ligar/desligar ou interruptor de velocidade variável é utilizado para o funcionamento da máquina em todos os tipos de operação.

• O botão de bloqueio permite o funcionamento contínuo da máquina.

• A pega lateral permite uma segunda posição de manuseamento do berbequim.

• O berbequim pode funcionar em modo de percussão ou de perfuração normal, dependendo da posição do selector de função.

• O selector de direcção controla a direcção da rotação quando o berbequim é utilizado como chave de parafusos ou para retirar uma broca encravada.

• O batente de profundidade ajustável permite um controlo preciso da profundidade do orifício, quando efectuar perfurações cegas. COLOCAÇÃO DA BROCA (BUCHAS SEM CHAVE) Proceda da seguinte forma: Retire a ficha da tomada. Enquanto segura a zona inferior da bucha, rode a zona superior até que os mordentes da bucha se encontrem suficientemente abertos. Introduza a broca nos mordentes. Segure a zona inferior enquanto aperta a zona superior. Rode as duas zonas, em direcções opostas, para fixar a broca. COLOCAÇÃO DA BROCA (BUCHAS COM CHAVE) Proceda da seguinte forma: Retire a ficha da tomada. Rode o corpo da bucha até que os mordentes se encontrem suficientemente abertos. Introduza a broca nos mordentes. Introduza a extremidade da chave num dos três orifícios do corpo da bucha, certificando-se de que a sua extremidade se encontra encaixada no corpo da bucha. Rode a chave no sentido dos ponteiros do relógio para apertar os mordentes e fixar a broca. Em seguida, retire a chave da bucha. PORTUGUÊS

Para retirar a bucha, segure-a com uma mão, abra as garras e utilize uma chave de fendas para rodar o parafuso de fixação da bucha, aproximadamente uma volta, no sentido dos ponteiros do relógio. Coloque uma chave allen (chave sextavada) na bucha e aperte as garras. Liberte a bucha do veio, utilizando um martelo para dar uma pequena pancada na chave allen no sentido contrário ao dos ponteiros do relógio. Retire a chave allen. Utilize a chave de fendas para rodar o parafuso de fixação no sentido dos ponteiros do relógio até removê-lo totalmente do veio. Retire a bucha do veio, rodando-a no sentido contrário ao dos ponteiros do relógio. Para apertar a bucha, coloque-a na rosca e rode-a no sentido dos ponteiros do relógio até ficar bem fixa. Coloque o parafuso e rode-o no sentido contrário ao dos ponteiros do relógio até ficar completamente aparafusado.

RETIRAR A BUCHA COM CHAVE

Para retirar a bucha do berbequim, abra os mordentes totalmente, e com uma chave de parafusos desaperte o parafuso interior (rodando no sentido dos ponteiros do relógio) e remova-a. Utilize apenas a chave de bucha correcta. Coloque-a num dos orifícios da bucha ( do lado direito da máquina ) e com o berbequim na posição horizontal apontando para fora, dê uma pancada seca na chave, com um martelo, de modo a soltar a bucha e permitir retirá-la.

COLOCAÇÃO DA PEGA LATERAL

Coloque a pega no corpo do berbequim. Rode a pega em volta do corpo do berbequim até aquela se encontrar na posição desejada. Aperte a pega, rodando-a no sentido dos ponteiros do relógio.

COLOCAÇÃO DO BATENTE DE PROFUNDIDADE

AJUSTÁVEL Proceda da seguinte forma: Liberte a pega lateral. Faça deslizar o batente de profundidade até que a sua extremidade se encontre alinhada com a extremidade da broca com a bucha totalmente recolhida. Faça deslizar o batente de profundidade até que a distância entre a extremidade do batente e a extremidade da broca seja igual ao comprimento do parafuso que pretende colocar, com a bucha totalmente recolhida

PREPARAÇÃO DO BERBEQUIM ANTES DO

FUNCIONAMENTO Coloque o acessório adequado para a tarefa que pretende executar. Prepare o batente de profundidade, se necessário. Como regra geral, para brocas de grande dimensão utilize uma velocidade baixa e para brocas mais pequenas utilize uma velocidade mais elevada. Coloque o interruptor de direcção na posição de rotação desejada. Nunca altere a definição do interruptor de percussão, do interruptor de velocidade, ou de direcção enquanto o berbequim se encontrar em funcionamento.

UTILIZAÇÃO DO BERBEQUIM

• Escolha sempre o tamanho e tipo correctos das brocas ou pontas de aparafusar.

• Segure sempre o berbequim pelo punho e pega lateral.

• Segure sempre o berbequim, mantendo um ângulo recto com a superfície a trabalhar. Quando efectuar perfurações em madeira ou metal, coloque o interruptor de percussão em modo de perfuração . Quando efectuar perfurações de alvenaria, coloque o selector de função em modo de percussão . Quando utilizar o berbequim como chave de parafusos, coloque o interruptor de percussão em modo de perfuração .

• Coloque o interruptor de direcção de rotação na direcção correcta.

• Nunca altere a direcção da rotação quando o berbequim se encontra em funcionamento.

• Após a utilização do berbequim, retire a broca e bata ligeiramente na zona lateral da bucha com um martelo macio, de modo a retirar a poeira. Desta forma, prolongará a vida útil da bucha. ARREFECIMENTO Se o berbequim aquecer demasiado durante a utilização, deixe o berbequim funcionar em vazio durante 2 minutos. SOBRECARGA Não aplique uma força excessiva no berbequim. Demasiada pressão poderá reduzir a velocidade do berbequim e a sua eficácia, provocando uma sobrecarga, que poderá danificar o motor.

CE DECLARAÇÃO DE CONFORMIDADE

Declaramos que os produtos: KR540RE, KR540CRE, KR550RE, KR550CRE, KR600RE, KR600CRE, KR650CRF estão de acordo com 89/392/EEC, 89/336/EEC, EN55014,

73/23/EEC, EN55104, EN50144

Pressão sonora 99dB (A) Potência sonora 112dB (A) Vibração 8.89m/s

• Por favor, assinale com uma cruz se desejar receber informação de outras empresas, além da Black & Decker.
