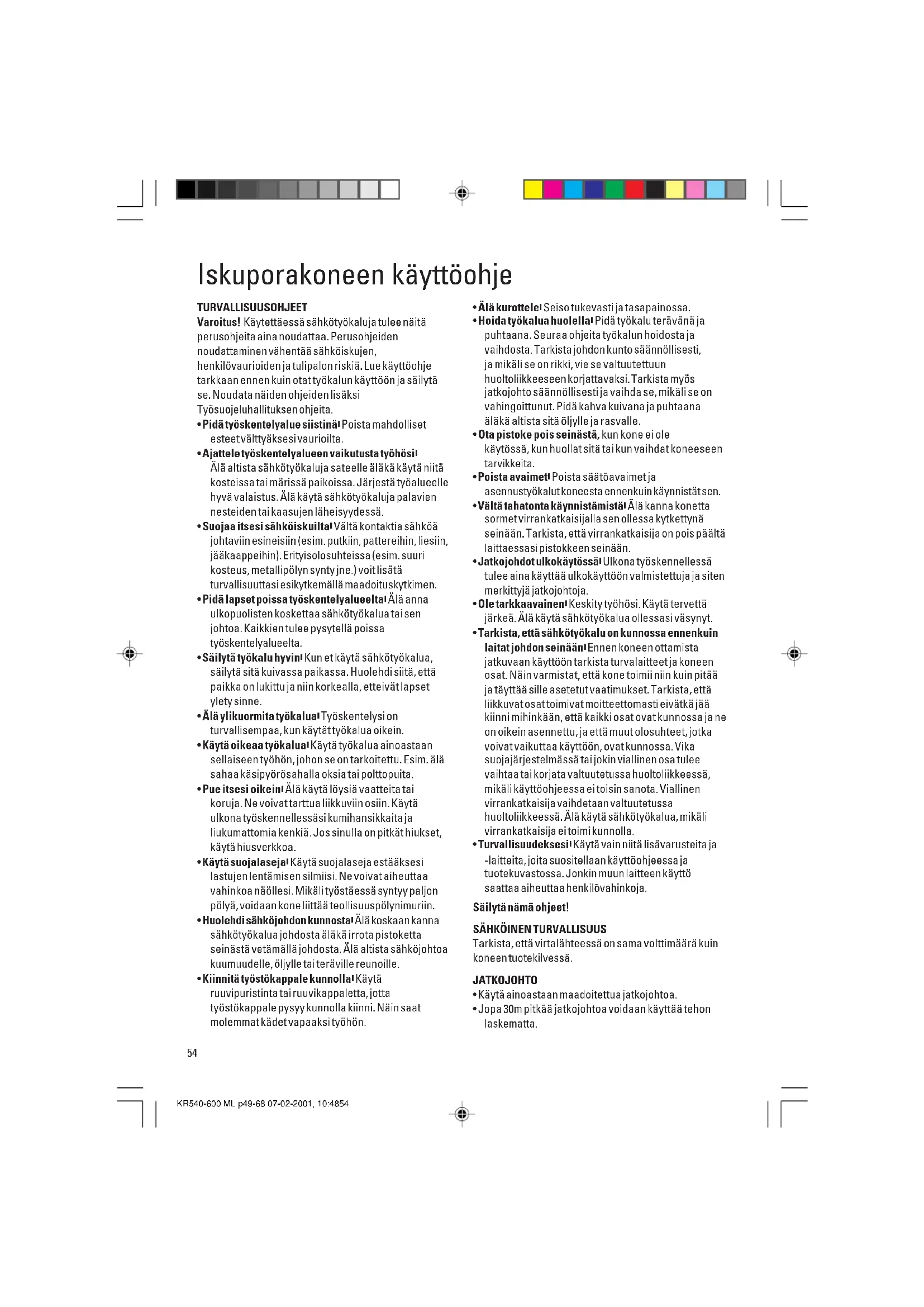

KR540-600 ML p49-68 07-02-2001, 10:485354 Iskuporakoneen käyttöohje TURVALLISUUSOHJEET Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.

• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.

• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.

• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.

• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.

• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.

• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.

• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, voidaan kone liittää teollisuuspölynimuriin.

• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljylle tai teräville reunoille.

• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

• Älä kurottele. Seiso tukevasti ja tasapainossa.

• Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se valtuutettuun huoltoliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

• Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen tarvikkeita.

• Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.

• Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

• Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

• Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

• Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata valtuutetussa huoltoliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan valtuutetussa huoltoliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

• Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja. Säilytä nämä ohjeet!

SÄHKÖINEN TURVALLISUUS

Tarkista, että virtalähteessä on sama volttimäärä kuin koneen tuotekilvessä. JATKOJOHTO

• Käytä ainoastaan maadoitettua jatkojohtoa.

• Jopa 30m pitkää jatkojohtoa voidaan käyttää tehon laskematta. KR540-600 ML p49-68 07-02-2001, 10:485455 SUOMI Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut. YMPÄRISTÖ Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen. HUOLTO Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn). Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet- osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. TAKUU Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja - paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina. TARVIKKEET Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita. TEKNISET TIEDOT Työkalun melutaso vastaa voimassa olevia EU- säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos äänitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A). KR540 KR550 Jännite 230V 230V Teho 540W 550W Kuormittamaton nopeus 0-2800min

1. Portaaton nopeudensäädin/virrankatkaisija

4. Säädettävä syvyydenrajoitin

8. Suunnanvaihtokytkin

Porassasi on joitakin tai kaikki seuraavista ominaisuuksista:

• Virrankatkaisijaa käytetään poran kaikissa toiminnoissa.

• Lukitusnapilla saat porasi toimimaan jatkuvasti.

• Sivukahvalla saat lisätukea porastasi.

• Porasi voi toimia joko iskuporakoneena tai tavallisena porakoneena riippuen kytkimen asetuksesta.

• Suunnanvaihtokytkin ohjailee pyörimissuuntaa silloini, kun poraa käytetään ruuvinvääntimenä tai irrotettaessa juuttunutta poranterää.

• Säädettävällä syvyydenrajoittimella voidaan porattavan reiän syvyys määritellä tarkasti. PORANTERÄN KIINNITYS (PIKAISTUKKA) Irrota pistoke virtalähteestä. Pitäessäsi kiinni istukan takaosasta kierrä sen etuosaa, kunnes leuat ovat riittävästi auki. Laita poranterä istukan leukoihin. Pitele istukan takaosaa samalla kun kiristät sen etuosaa. Kiristä poranterä kiertämällä kumpaakin osaa lujasti vastakkaisiin suuntiin. PORANTERÄN KIINNITYS (AVAINISTUKKA) Irrota pistoke virtalähteestä. Kierrä istukan sylinteriä, kunnes leuat ovat tarpeeksi auki. Laita poranterä istukan leukoihin. Laita istukan avaimen peräpää yhteen istukan rungossa olevista kolmesta reiästä varmistaen, että avain kiinnittyy istukan sylinteriin. Kiristä leuat ja poranterä kiertämällä avainta myötäpäivään. Kiristä kaikista kolmesta reiästä ja poista avain. KR540 KR550 Porausteho: Teräs 13mm 13mm Betoni 13mm 13mm Puu 25mm 25mm KR600 KR650F Jännite 230V 230/240V Teho 600W 650W Kuormittamaton nopeus 0-3000min

Porausteho: Teräs 13mm 13mm Betoni 13mm 13mm Puu 25mm 25mm Huom: Tämä käyttöohje kattaa myös tuotenumerot, jotka päättyvät kirjaimeen. Katso pakkauksesta laitettasi koskevia tietoja. TUOTEKUVAUS

KR540-600 ML p49-68 07-02-2001, 10:485657 PIKAISTUKAN POISTO Po∂ ;taaksesi pikaistukan avaa sen leuat, pidä istukasta kiinni toisella kädellä ja aukaise toisella kädellä kiinnitysruuvi istukan pohjasta kiertämällä sitä myötäpäivään (n. 1 kierros) ruuvimeisselillä. Laita kuusiokoloavain istukkaan ja kierrä istukka kiinni. Iske kuusiokolo avainta napakasti vastapäivään vasaralla irroittaaksesi istukan karasta. Poista kuusiokoloavain. Irroita kiinnitysruuvi kokonaan ruuvimeisselillä. Kierrä istukka irti karasta kiertämällä sitä vastapäivään. Kiinnittääksesi istukan kierrä sitä myötäpäivään karan pohjaan. Kiristä kiinnitysruuvi kunnolla kiertämällä myötäpäivään. AVAINISTUKAN POISTO Avaa istukan leuat kokonaan auki. Pidä istukasta kiinni toisella kädellä ja irroita toisella kädellä istukan pohjassa oleva kiinnitysruuvi ruuvaamalla myötäpäivään. Laita istukan avain yhteen rei’istä ja pidä koneesta kunnolla kiinni istukka poispäin. Käännä istukkaa niin, että avain on vaakasuorassa koneen oikeaan kylkeen nähden. Lyö avainta lyhyesti ja voimakkaasti vasaralla tai vastaavalla. Istukka irtoaa nyt käsin vääntämällä.

SIVUKAHVAN KIINNITTÄMINEN

Laita kahva väljästi paikalleen poran runkoon. Kierrä kahvaa poran rungon ympärillä, kunnes se on haluamassasi asennossa. Kiristä kahva kääntämällä sitä myötäpäivään.

SYVYYDENRAJOITTIMEN SÄÄTÖ

Löysennä sivukahvaa. Siirrä syvyyden- rajoitinta, kunnes sen pää on samalla tasolla poranterän pään kanssa istukan ollessa työnnettynä taakse. Siirrä syvyydenrajoittimen päätä, kunnes rajoittimen pään ja poranterän pään välinen etäisyys on yhtä pitkä kuin käyttämäsi ruuvin pituus istukan ollessa työnnettynä taakse. Kiristä sivukahva.

PORAN KÄYTTÖÖNOTTOVALMISTELUT

Kiinnitä tehtävää vastaava tarvike. Yleisesti suurille poranterille säädetään pieni nopeus ja pienemmille terille suuremmat nopeudet. Aseta suunnanvaih- tokytkin haluttuun pyörimissuuntaan. Älä koskaan muuta iskuporaus/ porauskytkimen, nopeuskytkimen, vääntömoment- tikontrollin tai suunnanvaihdon asetusta poran toimiessa. SUOMI ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,yy ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

Käynnistä kone painamalla virrankatkaisijaa. Kone sammuu, kun katkaisija vapautetaan. Jos haluat koneen käyvän jatkuvasti, paina lukitusnappia virrankatkaisijan ollessa alhaalla. Sammuttaaksesi koneen jatkuvan käynnin aikana paina virrankatkaisija alas ja päästä siitä irti. Älä koske istukkaan koneen toimiessa. VIHJEITÄ

• Käytä oikeankokoista ja -tyyppistä poranterää tai ruuvitalttaa.

• Pitele poraa aina kädensijasta ja sivukahvasta.

• Pitele poraa aina oikeassa kulmassa työstettävän kohteen suhteen. Poratessasi puuta ja metallia aseta iskuporaus/ porauskytkin porausasentoon . Poratessasi kiveä aseta iskuporaus/porauskytkin asentoon . Ruuvatessasi ruuveja aseta iskuporaus/porauskytkin porausasentoon .

• Aseta suunnanvaihtokytkin oikeaan asentoon.

• Älä koskaan muuta pyörimissuuntaa poran toimiessa.

• Ota poranterä pois käytön jälkeen ja poista pölyt istukasta napauttamalla sen reunaa kevyesti pehmeäpäisellä vasaralla. Tämä pidentää istukan käyttöikää. JÄÄHDYTYS Jos kone kuumenee liikaa käytön aikana, anna sen käydä tyhjäkäyntiä täysillä kierroksilla 2 minuuttia.
