MANUALE UTENTE KR540 BLACK & DECKER

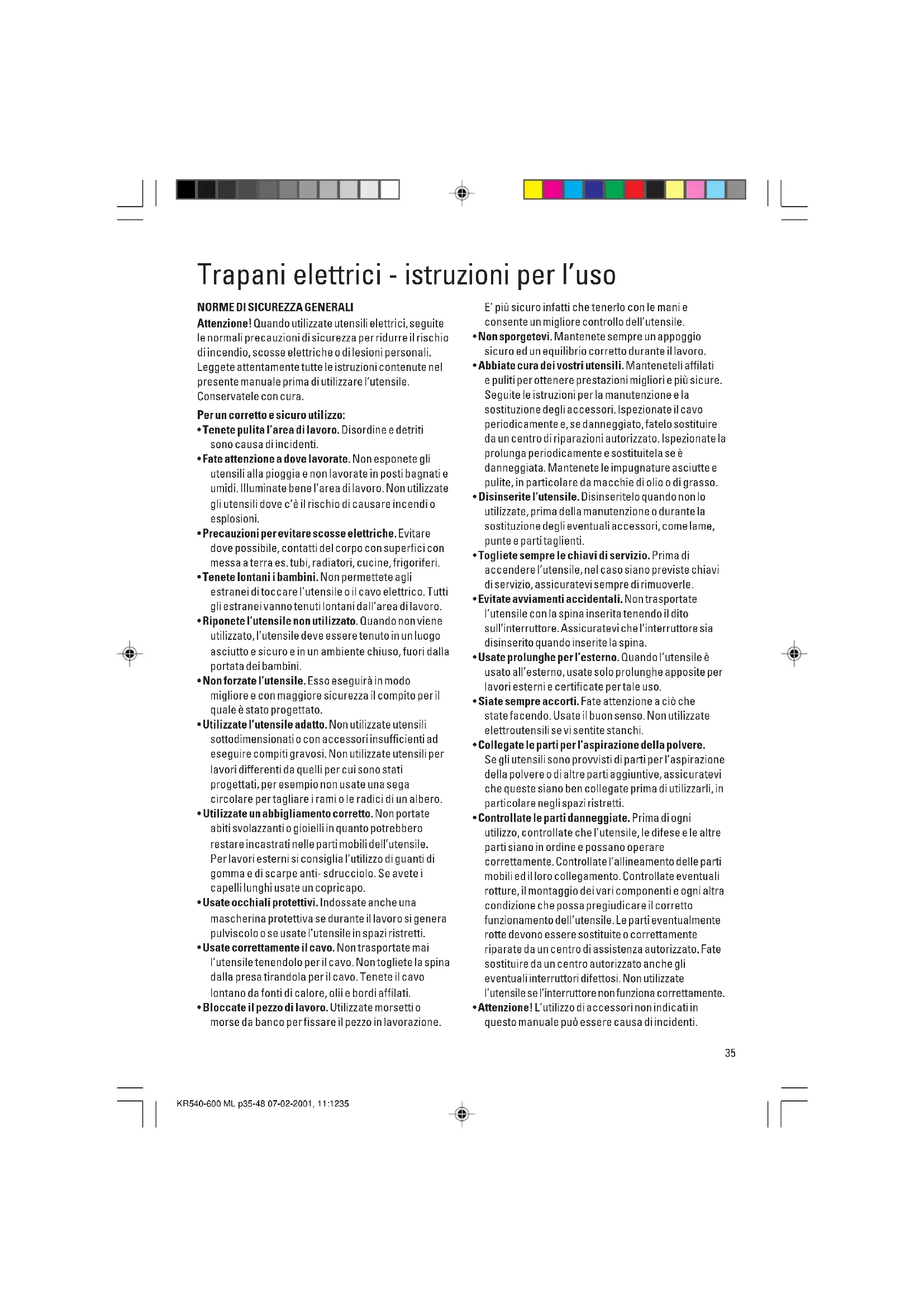

Attenzione! Quando utilizzate utensili elettrici, seguite le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche o di lesioni personali. Leggete attentamente tutte le istruzioni contenute nel presente manuale prima di utilizzare l’utensile. Conservatele con cura. Per un corretto e sicuro utilizzo:

• Tenete pulita l’area di lavoro. Disordine e detriti sono causa di incidenti.

• Fate attenzione a dove lavorate. Non esponete gli utensili alla pioggia e non lavorate in posti bagnati e umidi. Illuminate bene l’area di lavoro. Non utilizzate gli utensili dove c’è il rischio di causare incendi o esplosioni.

• Precauzioni per evitare scosse elettriche. Evitare dove possibile, contatti del corpo con superfici con messa a terra es. tubi, radiatori, cucine, frigoriferi.

• Tenete lontani i bambini. Non permettete agli estranei di toccare l’utensile o il cavo elettrico. Tutti gli estranei vanno tenuti lontani dall’area di lavoro.

• Riponete l’utensile non utilizzato. Quando non viene utilizzato, l’utensile deve essere tenuto in un luogo asciutto e sicuro e in un ambiente chiuso, fuori dalla portata dei bambini.

• Non forzate l’utensile. Esso eseguirà in modo migliore e con maggiore sicurezza il compito per il quale è stato progettato.

• Utilizzate l’utensile adatto. Non utilizzate utensili sottodimensionati o con accessori insufficienti ad eseguire compiti gravosi. Non utilizzate utensili per lavori differenti da quelli per cui sono stati progettati, per esempio non usate una sega circolare per tagliare i rami o le radici di un albero.

• Utilizzate un abbigliamento corretto. Non portate abiti svolazzanti o gioielli in quanto potrebbero restare incastrati nelle parti mobili dell’utensile. Per lavori esterni si consiglia l’utilizzo di guanti di gomma e di scarpe anti- sdrucciolo. Se avete i capelli lunghi usate un copricapo.

• Usate occhiali protettivi. Indossate anche una mascherina protettiva se durante il lavoro si genera pulviscolo o se usate l’utensile in spazi ristretti.

• Usate correttamente il cavo. Non trasportate mai l’utensile tenendolo per il cavo. Non togliete la spina dalla presa tirandola per il cavo. Tenete il cavo lontano da fonti di calore, olii e bordi affilati.

• Bloccate il pezzo di lavoro. Utilizzate morsetti o morse da banco per fissare il pezzo in lavorazione. E’ più sicuro infatti che tenerlo con le mani e consente un migliore controllo dell’utensile.

• Non sporgetevi. Mantenete sempre un appoggio sicuro ed un equilibrio corretto durante il lavoro.

• Abbiate cura dei vostri utensili. Manteneteli affilati e puliti per ottenere prestazioni migliori e più sicure. Seguite le istruzioni per la manutenzione e la sostituzione degli accessori. Ispezionate il cavo periodicamente e, se danneggiato, fatelo sostituire da un centro di riparazioni autorizzato. Ispezionate la prolunga periodicamente e sostituitela se è danneggiata. Mantenete le impugnature asciutte e pulite, in particolare da macchie di olio o di grasso.

• Disinserite l’utensile. Disinseritelo quando non lo utilizzate, prima della manutenzione o durante la sostituzione degli eventuali accessori, come lame, punte e parti taglienti.

• Togliete sempre le chiavi di servizio. Prima di accendere l’utensile, nel caso siano previste chiavi di servizio, assicuratevi sempre di rimuoverle.

• Evitate avviamenti accidentali. Non trasportate l’utensile con la spina inserita tenendo il dito sull’interruttore. Assicuratevi che l’interruttore sia disinserito quando inserite la spina.

• Usate prolunghe per l’esterno. Quando l’utensile è usato all’esterno, usate solo prolunghe apposite per lavori esterni e certificate per tale uso.

• Siate sempre accorti. Fate attenzione a ciò che state facendo. Usate il buon senso. Non utilizzate elettroutensili se vi sentite stanchi.

• Collegate le parti per l’aspirazione della polvere. Se gli utensili sono provvisti di parti per l’aspirazione della polvere o di altre parti aggiuntive, assicuratevi che queste siano ben collegate prima di utilizzarli, in particolare negli spazi ristretti.

• Controllate le parti danneggiate. Prima di ogni utilizzo, controllate che l’utensile, le difese e le altre parti siano in ordine e possano operare correttamente. Controllate l’allineamento delle parti mobili ed il loro collegamento. Controllate eventuali rotture, il montaggio dei vari componenti e ogni altra condizione che possa pregiudicare il corretto funzionamento dell’utensile. Le parti eventualmente rotte devono essere sostituite o correttamente riparate da un centro di assistenza autorizzato. Fate sostituire da un centro autorizzato anche gli eventuali interruttori difettosi. Non utilizzate l’utensile se l’interruttore non funziona correttamente.

• Attenzione! L’utilizzo di accessori non indicati in questo manuale può essere causa di incidenti. KR540-600 ML p35-48 07-02-2001, 11:123536 ITALIANO

• Fate riparare il vostro utensile da personale qualificato. Il sistema elettrico di questo utensile è conforme alle principali norme di sicurezza. Le riparazioni devono essere effettuate da personale autorizzato, utilizzando parti di ricambio originali. Diversamente, ciò potrebbe comportare gravi lesioni personali all’utilizzatore. Conservate con cura queste istruzioni! DOPPIO ISOLAMENTO Il vostro utensile è a doppio isolamento. Ciò significa che tutte le parti metalliche esterne sono isolate elettricamente dalla rete elettrica. Questo si ottiene inserendo almeno due barriere isolanti tra i componenti elettrici e quelli meccanici rendendo inutile il collegamento a terra. Nota: Il doppio isolamento non esime dal seguire le normali norme di sicurezza durante l’uso. Il sistema di isolamento è una ulteriore protezione contro danni causati da un possibile mal- funzionamento dell’isolamento elettrico all’interno dell’utensile.

SICUREZZA NEL COLLEGAMENTO ELETTRICO

Assicuratevi che l’alimentazione sia compatibile con quella indicata sulla targa dell’utensile. L’utensile è dotato di cavo e spina a doppio rivestimento.

Potete utilizzare fino a 30m di prolunga a doppio rivestimento, senza che ciò causi perdita di potenza. Nota: La prolunga non deve essere utilizzata se non strettamente necessaria. L’uso di una prolunga non adatta può risultare causa di incendi o scosse elettriche. Se l’uso della prolunga è necessario, assicuratevi che sia ben collegata ed in buone condizioni.

ELIMINAZIONE DEL PRODOTTO E AMBIENTE

Se un giorno doveste trovare che il vostro utensile necessita di essere sostituito o non vi serve più, pensate alla salvaguardia dell’ambiente circostante. I Centri di Assistenza Black & Decker accetteranno il vostro utensile e provvederanno ad eliminarlo in modo corretto.

SERVIZIO DI ASSISTENZA BLACK & DECKER

E’ nostra intenzione che tutti i clienti di Black&Decker siano completamente soddisfatti dei loro prodotti e del servizio post vendita, ma se avete bisogno di un aiuto o di un suggerimento contattate il riparatore autorizzato Black & Decker operante nella vostra zona di residenza che vi aiuterà. Tutti i dettagli della nostra politica post-vendita ed una lista di questi riparatori possono essere trovati presso il sito Internet www.2helpU.com. Alternativamente, telefona al nostro Centro Informazioni e Servizi il cui numero è situato sul retro di questo manuale. GARANZIA Negli stabilimenti Black & Decker tutti i prodotti e i processi produttivi sono sottoposti a quei controlli che permettono alle nostre fabbriche di fregiarsi della certificazione ISO9001, sinonimo di eccellenza. Se nonostante tutti i controlli, il prodotto manifestasse anomalie di fabbricazione, dovute a difetti di materiale o di funzionamento, entro i primi 24 mesi dalla data di acquisto Black & Decker si impegna alla riparazione in garanzia del prodotto, stanti le seguenti condizioni:

• Il prodotto venga ritornato al Centro di Assistenza Black & Decker unitamente ad un documento che ne comprovi la data di acquisto (bolla, fattura o scontrino fiscale).

• Il prodotto non abbia mai subito abusi, non sia stato usato in maniera incompatibile con la sua tecnologia o il difetto non sia causato da evidente incuria.

• Il prodotto non sia stato manomesso o non abbia subito un tentativo di riparazione da persone non facenti parte di un Centro di Assistenza autorizzato. La durata di questa garanzia è offerta come ulteriore servizio al cliente ed è più ampia di quanto richiesto dalle attuali disposizioni in vigore. I prodotti delle linee Black & Decker sono pienamente rispondenti a tutte le normative vigenti al momento della costruzione. L’utilizzo di ricambi ed accessori non originali può danneggiare l’utensile o ridurne in maniera significativa le prestazioni e la sicurezza. In alcuni casi ciò può avere l’effetto di vanificare le condizioni di garanzia. ACCESSORI Le prestazioni di ogni utensile dipendono dal tipo di accessorio usato. Gli accessori Black & Decker sono prodotti in linea con standard di alta qualità e sono progettati per ottimizzare le prestazioni dell’utensile. Acquistare un accessorio Black & Decker vi assicurerà la massima resa del vostro utensile Black & Decker. INFORMAZIONI TECNICHE Il livello di rumore generato da questo utensile è in linea con la normativa CEE. Se nonostante ciò, è per voi eccessivo, vi raccomandiamo di adottare le misure di protezione adatte. Questo dovrebbe normalmente verificarsi con un livello di rumore superiore a 85dB (A). KR540-600 ML p35-48 07-02-2001, 11:123637 ITALIANO KR540 KR550 Voltaggio 230V 230V Potenza 540W 550W Velocità a vuoto 0-2800min

Capacità mandrino: Acciaio 13mm 13mm Laterizi 13mm 13mm Legno 25mm 25mm KR600 KR650F Voltaggio 230V 230/240V Potenza 600W 650W Velocità a vuoto 0-3000min

Capacità mandrino: Acciaio 13mm 13mm Laterizi 13mm 13mm Legno 25mm 13mm Nota: Le presenti istruzioni per l’uso si riferiscono anche a utensili con codici terminanti con una lettera dell’alfabeto. I dettagli del prodotto sono riportati sulla confezione. CARATTERISTICHE

1. Velocità interruttore on/off

2. Pulsante di bloccaggio

3. Impugnatura laterale

4. Fermo profondità regolabile

7. Interruttore foratura/percussione

8. Interruttore avanti/indietro

Il trapano presenta in parte o complessivamente le seguenti caratteristiche:

• L’interruttore on/off o interruttore velocità variabile viene impiegato per azionare il trapano in tutti i modi di funzionamento.

• Il pulsante di bloccaggio garantisce il funzionamento continuo del trapano.

• L’impugnatura laterale offre un’ulteriore posizione di presa per il trapano.

• Il trapano può funzionare sia a rotazione sia a percussione a seconda della posizione dell’interruttore foratura/percussione.

• L’interruttore avanti/indietro determina la direzione di rotazione quando il trapano viene impiegato come cacciavite o per togliere una punta inceppata.

• Il fermo profondità regolabile consente di determinare con precisione la profondità dei fori ciechi. INSERIMENTO DELLA PUNTA (MANDRINI SENZA CHIAVE) Procedere come segue: Staccare la spina dalla presa di corrente. Tenendo la parte posteriore del mandrino, ruotarne la parte anteriore fino a ottenere una sufficiente apertura delle griffe. Inserire la punta nelle griffe del mandrino. Tenere la parte posteriore del mandrino mentre si stringe la parte anteriore. Per bloccare saldamente la punta ruotare energicamente le due parti in direzione opposta. INSERIMENTO DELLA PUNTA (MANDRINI CON CHIAVE) Procedere come segue: Staccare la spina dalla presa di corrente. Ruotare il cilindro del mandrino fino a

KR540-600 ML p35-48 07-02-2001, 12:183738 ITALIANO ottenere una sufficiente apertura delle griffe. Inserire la punta nelle griffe del mandrino. Inserire la chiave del mandrino con un’estremità in uno dei tre fori presenti sul corpo dello stesso e la testa ingranata nel cilindro. Ruotare la chiave in senso orario per stringere le griffe e bloccare saldamente la punta. Togliere la chiave del mandrino.

RIMOZIONE DEL MANDRINO AUTOSERRANTE

Per rimuovere il mandrino, aprite le ganasce, impugnatelo saldamente con una mano e con l’altra mano, usando un cacciavite, allentate la vite di fissaggio posta nel mandrino. Inserite una chiave a brugola nel mandrino e stringete le ganasce. Date un colpo deciso alla brugola in senso anti-orario con un martello per allentare il mandrino dall’albero. Rimuovete la chiave a brugola. Usate il cacciavite per svitare completamente la vite dall’albero. Rimuovete il mandrino dall’albero ruotandolo in senso anti-orario. Per fissare il mandrino, inseritelo sul filetto e ruotatelo in senso orario fino a che si fermi. Inserite la vite e stringetela saldamente in senso anti-orario. In caso di difficoltà Vi preghiamo di rivolger Vi ai centri di assistenza Black & Decker.

RIMOZIONE DEL MANDRINO A CHIAVE

Arrestare il trapano e togliere la spina dalla presa di corrente. Aprire il mandrino con l’apposita chiave fino in fondo. Svitare verso destra con un cacciavite a croce la vite posta sul fondo del mandrino. Svitare verso sinistra il mandrino stesso. Tenere ben saldo il trapano e dare un leggero colpo con una mazzuola o un martello sulla chiave del mandrino nello stesso senso di rotazione della punta. Ora è possibile smontare facilmente il mandrino manualmente. Procedere al montaggio del mandrino nella successione inversa. Prima di serrare la vite interna avvitare fino a fondo il mandrino sul suo albero. In caso di difficoltà Vi preghiamo di rivolger Vi ai centri di assistenza Black & Decker.

MONTAGGIO DELL’IMPUGNATURA LATERALE

Posizionare la maniglia sul corpo del trapano senza stringere. Ruotare l’impugnatura fino a raggiungere la posizione desiderata. Stringere l’impugnatura ruotando in senso orario.

MONTAGGIO DELL’ASTA DI PROFONDITÀ

Procedere come segue: Allentare l’impugnatura laterale. Far scorrere il riscontro di profondità fino ad allineare la sua estremità con quella della punta con il mandrino completamente arretrato. Far scorrere il riscontro di profondità finché la distanza tra la sua estremità e quella della punta corrispondono alla lunghezza della vite da avvitare, con il mandrino completamente arretrato. Stringere l’impugnatura laterale. OPERAZIONI PRELIMINARI Montare l’accessorio idoneo al lavoro da svolgere. Posizionare il fermo profondità, se necessario. Come principio generale, impiegare il trapano a bassa velocità per punte grandi e ad alta velocità per punte più piccole. Spostare l’interruttore avanti/indietro sulla direzione di rotazione desiderata. ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,@@ÀÀ,,yy ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

KR540-600 ML p35-48 07-02-2001, 11:133839 ITALIANO Mentre il trapano è in funzione non modificare mai la posizione dell’interruttore velocità , della regolazione velocità di coppia o l’interruttore avanti/indietro.

Per avviare il trapano tenere premuto Velocità interruttore on/ off. Per fermarlo rilasciare sempre lo stesso l’interruttore. Se occorre il funzionamento continuo, azionare il pulsante di bloccaggio dopo aver premuto Velocità interruttore on/off. Per fermare il trapano durante il funzionamento continuo, premere nuovamente e rilasciare l’interruttore on/off o l’interruttore di velocità variabile. Non toccare il mandrino mentre il trapano è in funzione. CONSIGLI UTILI

• Montare una punta di trapano o cacciavite di dimensioni e tipo idonei.

• Tenere sempre il trapano da entrambe le impugnature.

• Tenere sempre il trapano ad angolo retto rispetto al piano di lavoro. Quando si lavora su legno e metallo, posizionare l’apposito interruttore su foratura . Quando si lavora su laterizi, posizionare l’apposito interruttore su percussione . Quando si avvitano o svitano viti, posizionare l’apposito interruttore su foratura .

• Posizionare l’interruttore avanti/indietro sulla direzione corretta.

• Non invertire mai la direzione di rotazione durante il funzionamento del trapano.

• Dopo l’uso, togliere la punta e dare dei leggeri colpi con un martello morbido sul lato del mandrino per far uscire la polvere. RAFFREDDAMENTO Se il trapano si surriscalda durante l’uso e far funzionare il trapano a vuoto per 2 minuti. SOVRACCARICO Non usare il trapano con forza eccessiva. Una pressione troppo elevata può ridurre la velocità del trapano e la sua efficienza, provocando un sovraccarico con conseguenti danni al motore.

DICHIARAZIONE DI CONFORMITÀ EC

Pressione sonora 99dB (A), Potenza sonora 112dB (A) Livello di vibrazione mano-braccio 8.89m/s

Brian Cooke - Director of Engineering Black & Decker, Spennymoor, Co Durham DL16 6JG, UK La politica della Black & Decker è di migliorare continuamente i propri prodotti, per cui l’azienda si riserva il diritto di cambiare le caratteristiche del prodotto senza previa comunicazione.
