KR540 - Perceuse BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse à percussion 540 W, vitesse variable, mandrin de 13 mm
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger
Maintenance et réparation	Nettoyage régulier, vérification des charbons, lubrification des pièces mobiles
Sécurité	Utiliser des lunettes de protection, éviter de percer des matériaux inconnus
Informations générales	Poids léger, design ergonomique, câble de 2 mètres pour une meilleure maniabilité

FOIRE AUX QUESTIONS - KR540 BLACK & DECKER

Pourquoi ma perceuse BLACK & DECKER KR540 ne démarre-t-elle pas ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de verrouillage de la gâchette n'est pas activé.

Comment changer le foret de ma perceuse ?

Pour changer le foret, desserrer le mandrin en tournant dans le sens inverse des aiguilles d'une montre, retirez l'ancien foret et insérez le nouveau. Serrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Quel type de foret dois-je utiliser avec la BLACK & DECKER KR540 ?

La perceuse KR540 est compatible avec des forets de 1 à 13 mm. Utilisez des forets adaptés au matériau que vous percez (bois, métal, béton, etc.).

Comment régler la vitesse de ma perceuse ?

La BLACK & DECKER KR540 possède un commutateur de vitesse variable. Appuyez doucement pour une vitesse faible et plus fermement pour une vitesse élevée.

Que faire si ma perceuse surchauffe ?

Laissez la perceuse refroidir pendant quelques minutes. Évitez une utilisation prolongée sans pause. Assurez-vous également que le foret n'est pas bloqué.

Comment nettoyer ma perceuse ?

Utilisez un chiffon sec pour nettoyer l'extérieur. Ne pas immerger la perceuse dans l'eau. Pour le mandrin, utilisez une brosse douce pour enlever la poussière.

Est-ce que la BLACK & DECKER KR540 a une garantie ?

Oui, la perceuse est généralement garantie pendant 2 ans à partir de la date d'achat. Conservez votre reçu pour faire valoir la garantie.

Comment savoir si ma perceuse nécessite un entretien ?

Si vous remarquez des bruits inhabituels, une perte de puissance ou des vibrations excessives, il est temps de faire vérifier la perceuse par un professionnel.

Puis-je utiliser ma perceuse pour percer du béton ?

Oui, mais assurez-vous d'utiliser un foret à béton approprié et d'appliquer une pression constante. Pour des travaux intensifs, une perceuse à percussion pourrait être plus efficace.

MODE D'EMPLOI KR540 BLACK & DECKER

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

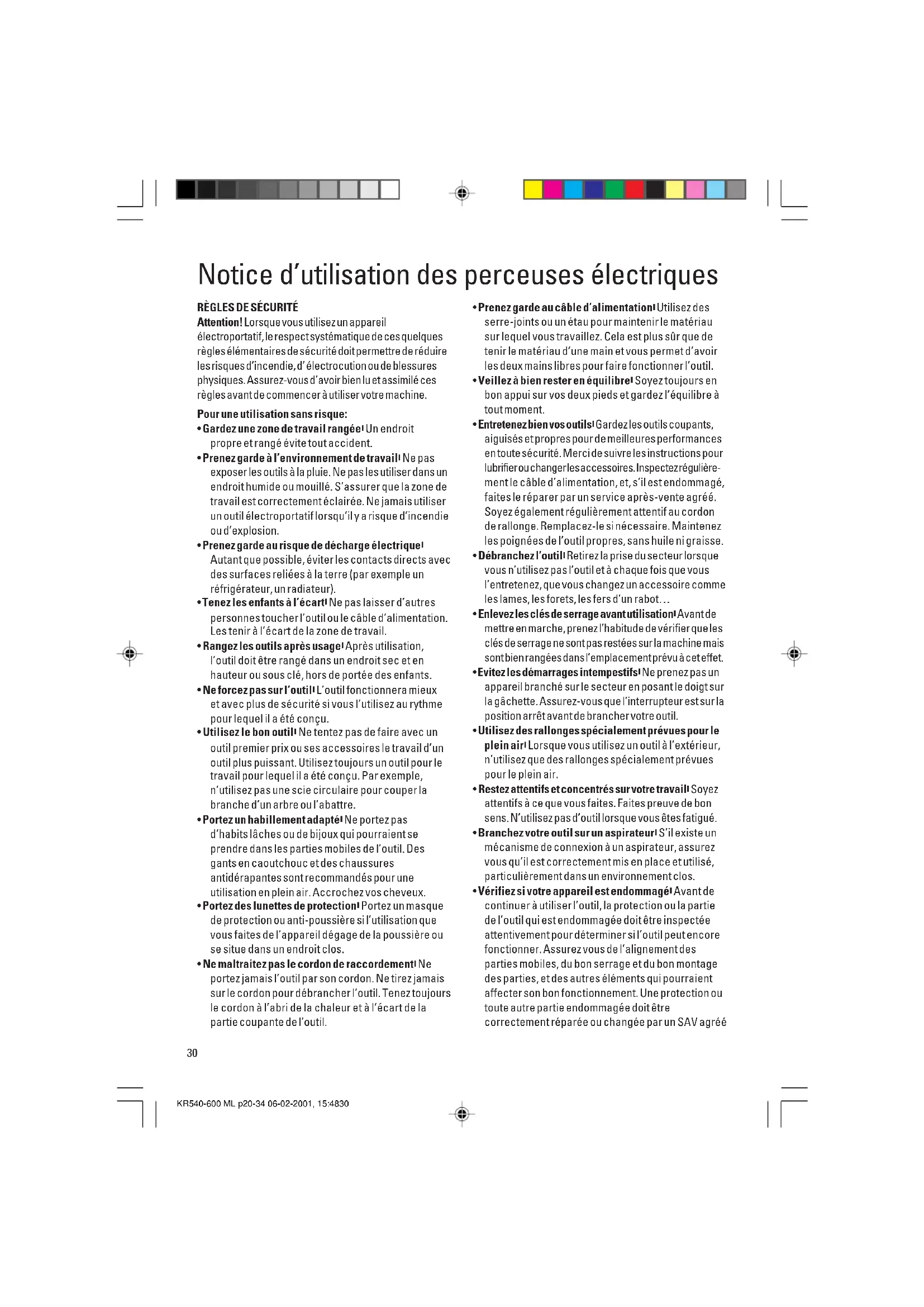

Attention! Lorsque vous utilisez un appareil électroportatif, le respect systématique de ces quelques règles élémentaires de sécurité doit permettre de réduire les risques d’incendie, d’ électrocution ou de blessures physiques. Assurez-vous d’avoir bien lu et assimilé ces règles avant de commencer à utiliser votre machine. Pour une utilisation sans risque:

• Gardez une zone de travail rangée. Un endroit propre et rangé évite tout accident.

• Prenez garde à l’environnement de travail. Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. S’assurer que la zone de travail est correctement éclairée. Ne jamais utiliser un outil électroportatif lorsqu’il y a risque d’incendie ou d’explosion.

• Prenez garde au risque de décharge électrique. Autant que possible, éviter les contacts directs avec des surfaces reliées à la terre (par exemple un réfrigérateur, un radiateur).

• Tenez les enfants à l’écart. Ne pas laisser d’autres personnes toucher l’outil ou le câble d’alimentation. Les tenir à l’écart de la zone de travail.

• Rangez les outils après usage. Après utilisation, l’outil doit être rangé dans un endroit sec et en hauteur ou sous clé, hors de portée des enfants.

• Ne forcez pas sur l’outil. L’outil fonctionnera mieux et avec plus de sécurité si vous l’utilisez au rythme pour lequel il a été conçu.

• Utilisez le bon outil. Ne tentez pas de faire avec un outil premier prix ou ses accessoires le travail d’un outil plus puissant. Utilisez toujours un outil pour le travail pour lequel il a été conçu. Par exemple, n’utilisez pas une scie circulaire pour couper la branche d’un arbre ou l’abattre.

• Portez un habillement adapté. Ne portez pas d’habits lâches ou de bijoux qui pourraient se prendre dans les parties mobiles de l’outil. Des gants en caoutchouc et des chaussures antidérapantes sont recommandés pour une utilisation en plein air. Accrochez vos cheveux.

• Portez des lunettes de protection. Portez un masque de protection ou anti-poussière si l’utilisation que vous faites de l’appareil dégage de la poussière ou se situe dans un endroit clos.

• Ne maltraitez pas le cordon de raccordement. Ne portez jamais l’outil par son cordon. Ne tirez jamais sur le cordon pour débrancher l’outil. Tenez toujours le cordon à l’abri de la chaleur et à l’écart de la partie coupante de l’outil.

• Prenez garde au câble d’alimentation. Utilisez des serre-joints ou un étau pour maintenir le matériau sur lequel vous travaillez. Cela est plus sûr que de tenir le matériau d’une main et vous permet d’avoir les deux mains libres pour faire fonctionner l’outil.

• Veillez à bien rester en équilibre. Soyez toujours en bon appui sur vos deux pieds et gardez l’équilibre à tout moment.

• Entretenez bien vos outils. Gardez les outils coupants, aiguisés et propres pour de meilleures performances en toute sécurité. Merci de suivre les instructions pour lubrifier ou changer les accessoires. Inspectez régulière- ment le câble d’alimentation, et, s’il est endommagé, faites le réparer par un service après-vente agréé. Soyez également régulièrement attentif au cordon de rallonge. Remplacez-le si nécessaire. Maintenez les poignées de l’outil propres, sans huile ni graisse.

• Débranchez l’outil. Retirez la prise du secteur lorsque vous n’utilisez pas l’outil et à chaque fois que vous l’entretenez, que vous changez un accessoire comme les lames, les forets, les fers d’un rabot…

• Enlevez les clés de serrage avant utilisation. Avant de mettre en marche, prenez l’habitude de vérifier que les clés de serrage ne sont pas restées sur la machine mais sont bien rangées dans l’emplacement prévu à cet effet.

• Evitez les démarrages intempestifs. Ne prenez pas un appareil branché sur le secteur en posant le doigt sur la gâchette. Assurez-vous que l’interrupteur est sur la position arrêt avant de brancher votre outil.

• Utilisez des rallonges spécialement prévues pour le plein air. Lorsque vous utilisez un outil à l’extérieur, n’utilisez que des rallonges spécialement prévues pour le plein air.

• Restez attentifs et concentrés sur votre travail. Soyez attentifs à ce que vous faites. Faites preuve de bon sens. N’utilisez pas d’outil lorsque vous êtes fatigué.

• Branchez votre outil sur un aspirateur. S’il existe un mécanisme de connexion à un aspirateur, assurez vous qu’il est correctement mis en place et utilisé, particulièrement dans un environnement clos.

• Vérifiez si votre appareil est endommagé. Avant de continuer à utiliser l’outil, la protection ou la partie de l’outil qui est endommagée doit être inspectée attentivement pour déterminer si l’outil peut encore fonctionner. Assurez vous de l’alignement des parties mobiles, du bon serrage et du bon montage des parties, et des autres éléments qui pourraient affecter son bon fonctionnement. Une protection ou toute autre partie endommagée doit être correctement réparée ou changée par un SAV agréé KR540-600 ML p20-34 06-02-2001, 15:483031 FRANÇAIS comme indiqué dans ce manuel. Faites également remplacer un interrupteur défectueux par un SAV agréé. N’utilisez jamais un outil dont l’interrupteur de mise en marche ne fonctionne pas.

• Attention! L’utilisation d’un accessoire ou d’un complément autre que ceux recommandés dans ce manuel d’utilisation peut provoquer des risques de blessures physiques.

• Faites réparer votre outil par une personne qualifiée. Cet outil électroportatif correspond aux règles de sécurité en vigueur. Sa réparation ne doit être prise en charge que par une personne qualifiée en utilisant des pièces détachées d’origine. Dans le cas contraire, ce peut être très dangereux pour l’utilisateur. Conservez bien ces instructions!

Assurez-vous que votre installation est au même voltage que celui indiqué sur la plaque signalétique. FILS DE RALLONGE ET PRODUITS DE CLASSE 1

• Utilisez toujours des rallonges contenant 3 fils puisque votre outil est de type classe 1.

• Jusqu’à 30 mètres de rallonge vous ne perdez pas de puissance. Note: Une rallonge ne doit être utilisée que si elle est absolument nécessaire. L’utilisation d’un câble non approprié peut provoquer un risque d’incendie ou de décharge électrique. Si une rallonge doit être utilisée, assurez-vous qu’elle est correctement connectée.

L’ENVIRONNEMENT ET LES VIEUX OUTILS

S’il vous arrivait un jour de penser que votre outil ne sert plus ou qu’il doit être remplacé, pensez à la protection de l’environnement. Les centres Black & Decker prendront en charge vos vieux outils et en disposeront en toute sécurité pour l’environnement. LE SERVICE APRÈS-VENTE BLACK & DECKER (FRANCE) Tous nos produits sont scrupuleusement testés avant leur sortie d’usine. Cependant si votre appareil présente un défaut, renvoyez-le à une agence agréée par le service après-vente Black & Decker dont vous trouverez les coordonnées sur minitel. Consultez le 3611 Black & Decker dans le département du Rhône. Pour toute information sur notre réseau S.A.V., et obtenir une liste complète des concessionnaires les plus proches, horaires d’ouverture etc., consultez également le minitel. GARANTIE BLACK & DECKER (FRANCE) C’est parce que nous sommes sûrs de la qualité de nos produits que nous pouvons être les premiers à proposer une garantie totale pièces et main d’oeuvre d’une durée de 2 ans. La garantie légale couvrant les défauts ou vices cachés (article 1641 et suivants du code civil) est applicable en tout état de cause. La garantie est effective dans la mesure où ce produit est retourné, non démonté, à l’un de nos centres agréés; il doit être accompagné d’un avis indiquant les anomalies constatées ainsi que d’une preuve de garantie (certificat de garantie dûment rempli et portant le cachet du revendeur ou ticket de caisse). Sont exclus de la garantie:

• Les produits réparés par des tiers.

• Les pannes dues à une mauvaise utilisation, à un entretien défectueux. GARANTIE BLACK & DECKER (SUISSE) Nous vous félicitons d’avoir porté votre choix sur un appareil Black & Decker. La fabrication soigneuse de ce produit de qualité nous permet de vous accorder une période prolongée de garantie de 2 ans à partir de la date d’achat. Par conséquent, si contre toute attente votre appareil présentait un défaut durant les 24 mois qui suivent votre achat nous vous garantissons la remise en état de l’outil ou, selon notre appréciation le remplacement gratuit à condition que:

• L’appareil soit renvoyé à notre agence service après-vente autorisée accompagné de la carte de garantie ou de la preuve de l’achat (facture ou ticket de caisse avec date de l’achat).

• L’appareil ait été utilisé convenablement et que seuls des accessoires Black & Decker originaux y aient été ajoutés.

• D’éventuelles réparations n’aient été effectuées que par notre service après-vente Les accessoires tels que par exemple foret, lame de scie, couteaux pour rabot, disque à tronçonner sont exclus de cette garantie. Des prestations de garantie n’entraînent ni une prolongation du délai de garantie ni un nouveau délai de garantie. LES ACCESSOIRES La performance d’un outil est dépendante de l’accessoire utilisé. Les accessoires Black & Decker sont conçus suivant des normes très exigeantes de qualité pour maximiser les performances de votre outil. Acheter un accessoire Black & Decker vous assure d’obtenir la meilleure performance de votre outil électroportatif Black & Decker. KR540-600 ML p20-34 06-02-2001, 15:483132 FRANÇAIS

Le niveau sonore de cet outil est en concordance avec les directives de la CEE. Il vous est recommandé de prendre les mesures adéquates de protection auditive si le niveau sonore vous parait trop élevé Le niveau normal de pression accoustique ne devrait pas excéder 85 dB. KR540 KR550 Tension 230V 230V Puissance 540W 550W Vitesse à vide 0-2800min

1. Interrupteur marche/arrêt et accélérateur

2. Bouton de blocage

4. Butée de profondeur réglable

5. Mâchoires du mandrin

7. Interrupteur percussion/perçage

8. Interrupteur vissage/dévissage

Nota: Cette notice d’utilisation recouvre également tous les produits du catalogue dont la référence se termine par un suffixe alphabétique. Reportez-vous à l’emballage pour déterminer la référence de votre appareil. Votre perceuse dispose, partiellement ou en totalité, des caractéristiques suivantes:

• L’interrupteur marche/arrêt et accélérateur ou interrupteur de vitesse variable est utilisé pour tous les travaux.

• Le bouton de blocage permet une utilisation en continu de la perceuse.

• La poignée latérale procure une prise secondaire sur votre perceuse.

• Votre perceuse peut fonctionner en mode percussion ou perceuse rotative, selon le réglage de l’interrupteur percussion/perçage.

• L’interrupteur de vissage/dévissage contrôle le sens de rotation lorsque vous utilisez votre perceuse comme tournevis, ou lorsque vous dégagez une mèche coincée.

• La butée de profondeur réglable donne un contrôle précis sur la profondeur du trou, lorsque vous percez des trous borgnes. INSTALLATION DE LA MÈCHE (MANDRINS SANS CLEF) Suivez les instructions suivantes: Débranchez l’appareil du courant de secteur. Tout en maintenant la section arrière du mandrin, faites tourner la section avant jusqu’à ce que les mâchoires du mandrin soient suffisamment ouvertes.Insérez la mèche dans les mâchoires du mandrin. Tenez la section arrière du mandrin tout en serrant la section avant. Tournez les deux sections fermement dans le sens inverse l’une de l’autre pour maintenir la mèche fermement en place. INSTALLATION DE LA MÈCHE (MANDRINS AVEC CLEF) Suivez les instructions suivantes: Débranchez l’appareil du courant de secteur. Faites tourner le barillet du mandrin jusqu’à ce que les mâchoires soient suffisamment ouvertes.

KR540-600 ML p20-34 06-02-2001, 15:483233 Insérez la mèche dans les mâchoires du mandrin. Insérez la clef de serrage de façon à ce que son extrémité se trouve dans l’un des trois orifices du corps du mandrin en vérifiant que la tête de la clef de serrage est engagée dans le barillet du mandrin. Tournez la clef de serrage dans le sens des aiguilles d’une montre pour serrer les mâchoires et maintenir la mèche fermement en place. Retirez la clef de serrage.

RETIRER UN MANDRIN AUTO-SERRANT

Suivez les instructions suivantes: Ouvrez les mâchoires du mandrin. Le tenir fermement d’une main et avec un tournevis tenu dans l’autre main, tournez la vis d’assemblage à l’intérieur du mandrin dans le sens des aiguilles d’une montre (pas de vis inversé) pour la desserrer d’environ un tour. Placez une clé Allen dans le mandrin et serrez les mâchoires. Frappez la clé Allen d’un coup vif et sec dans le sens inverse des aiguilles d’une montre à l’aide d’un marteau pour desserrer le mandrin sur l’axe. Retirez la clé Allen et utilisez un tournevis pour tourner la vis d’assemblage dans le sens des aiguilles d’une montre jusqu’à ce qu’elle soit désengagée de l’axe. Retirez le mandrin de l’axe en le faisant tourner dans le sens inverse des aiguilles d’une montre. Pour remettre le mandrin, le mettre sur le pas de vis et le tourner dans le sens des aiguilles d’une montre jusqu’à ce qu’il s’arrête. Avec le tournevis, visser complètement la vis, toujours dans le sens inverse des aiguilles d’une montre.

RETIRER UN MANDRIN À CLÉ

Suivez les instructions suivantes: Ouvrez les mâchoires du mandrin. Le tenir fermement d’une main et avec un tournevis tenu dans l’autre main, tournez la vis d’assemblage à l’intérieur du mandrin dans le sens des aiguilles d’une montre (pas de vis inversé) pour la desserrer jusqu’à ce qu’elle tombe. Placez une clé Allen dans le mandrin et serrez les mâchoires. Frappez la clé Allen d’un coup vif et sec dans le sens inverse des aiguilles d’une montre à l’aide d’un marteau pour desserrer le mandrin sur l’axe sens inverse en regardant la perceuse de face. Retirez la clé Allen et tournez le mandrin dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit désengagé de l’axe. INSTALLATION DE LA POIGNÉE LATÉRALE Suivez les instructions suivantes: Placez sans la serrer la poignée sur le corps de votre perceuse. Faites tourner la poignée autour du corps de votre perceuse jusqu’à ce qu’elle soit à l’endroit voulu. Serrez la poignée en la tournant dans le sens des aiguilles d’une montre. RÉGLAGE DE LA BUTÉE DE PROFONDEUR RÉGLABLE Suivez les instructions suivantes: Installez la mèche. Desserrez la poignée latérale. Glissez la butée de profondeur jusqu’à ce que l’extrémité de la butée s’aligne avec l’extrémité de la mèche. Glissez la butée de profondeur jusqu’à ce que la distance entre l’extrémité de la butée et l’extrémité de la mèche soit égale à la longueur de la vis que vous installerez. Serrez la poignée latérale. PRÉPARATION DE LA PERCEUSE POUR UTILISATION Suivez les instructions suivantes: Installez l’accessoire qui convient. En règle générale, pour les mèches de taille importante, travaillez à basse vitesse et pour les mèches plus petites, travaillez à haute vitesse. FRANÇAIS ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

KR540-600 ML p20-34 06-02-2001, 15:483334 FRANÇAIS Réglez l’interrupteur de vissage/ dévissage selon le sens de rotation désiré. Ne modifiez jamais le réglage de l’interrupteur de percussion ou de l’interrupteur de vissage/dévissage pendant que la perceuse est en marche.

UTILISATION DE LA PERCEUSE

Pour mettre la perceuse en marche, appuyez sur l’interrupteur marche/arrêt. La perceuse s’arrêtera lorsque l’interrupteur est relâché. Si vous souhaitez utiliser votre perceuse en continu, appuyez sur le bouton de blocage alors que l’interrupteur marche/arrêt est enfoncé. Pour arrêter la perceuse si elle est en mode d’utilisation continu, appuyez à nouveau sur l’interrupteur marche/arrêt et relâchez-le. Ne touchez pas au mandrin pendant que la perceuse est en marche. CONSEILS UTILES

• Installez une mèche ou un embout de tournevis du type et de la taille qui conviennent.

• Tenez toujours la perceuse en utilisant la poignée et la poignée latérale.

• Tenez toujours la perceuse à angle droit par rapport à la pièce de travail. Lors du perçage de bois ou de métal, réglez l’interrupteur de percussion au mode perçage . Lors du perçage du béton, réglez l’interrupteur de percussion au mode percussion . Lors de l’utilisation de la perceuse comme tournevis, réglez l’interrupteur de percussion au mode perçage .

• Réglez l’interrupteur de vissage/dévissage selon le sens de rotation voulu.

• Ne changez jamais le sens de rotation lorsque la perceuse est en marche.

• Après usage, enlevez la mèche et tapotez légèrement sur le côté du mandrin avec un marteau à tête douce, pour dégager la poussière. Ceci prolongera le cycle de vie du mandrin. REFROIDISSEMENT Si votre perceuse chauffe pendant que vous l’utilisez, laissez tourner votre perceuse à vide pendant 2 minutes. SURCHARGE N’utilisez jamais de force excessive lorsque vous utilisez votre perceuse. Une pression excessive peut réduire la vitesse et l’efficacité de votre perceuse. Ceci peut provoquer une surcharge qui risque d’endommager le moteur de votre perceuse.

ATTESTATION DE CONFORMITÉ EC

Nous déclarons que les produits: KR540RE, KR540CRE, KR550RE, KR550CRE, KR600RE, KR600CRE, KR650CRF sont conformes aux 89/392/EEC, 89/336/EEC, EN55014,

73/23/EEC, EN55104, EN50144

Niveau de pression accoustique 99dB (A) Niveau de puissance accoustique 112dB (A) Niveau de vibration main-bras 8.89m/s

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À ,@À

Si vous ne souhaitez pas recevoir d’informations de la part d’autres sociétés que Black & Decker, cochez cette case.
