Tipo de produto	Autorrádio de cassete com sintonizador RDS e controle de leitor de CD/MD opcional
Marca	Sony
Modelo	XR-C5109R
Dimensões (L × A × P)	Aproximadamente 188 × 58 × 181 mm
Dimensões de montagem	Aproximadamente 182 × 53 × 164 mm
Peso	Aproximadamente 1,2 kg
Alimentação	Bateria 12 V CC (massa negativa)
Potência de saída máxima	40 W × 4 (a 4 ohms)
Impedância dos alto-falantes	4-8 ohms
Reprodução de cassetes	4 faixas, 2 canais estéreo, faixa de frequência 30-18.000 Hz, flutter e uau 0,08%
Sintonizador FM	Faixa 87,5-108,0 MHz, sensibilidade 9 dBf, seletividade 75 dB a 400 kHz
Sintonizador MW/LW	MW: 531-1.602 kHz, LW: 153-281 kHz
Funções RDS	AF (frequências alternativas), TA (anúncios de trânsito), PTY (tipo de programa), CT (relógio automático)
Controles	Controle rotativo RM-X4S, botões no painel frontal
Funções de reprodução de cassete	AMS, varredura de introdução, repetição, pular espaços em branco, reprodução CrO2/metal, ATA
Funções CD/MD (opcional)	AMS, varredura de introdução, repetição (faixa/disco/todas), reprodução aleatória, controle de até 7 unidades
Ajustes de som	Volume, graves, agudos, balanço, fade, D-bass (analógico/digital)
Atenuação	Touch ATT, atenuação automática para telefone
Painel frontal removível	Sim, com alarme sonoro
Manutenção	Limpeza dos conectores com álcool, substituição do fusível
Segurança	Fusível de proteção, painel frontal removível
Acessórios fornecidos	Peças de instalação, controle rotativo RM-X4S, estojo do painel frontal
Informações gerais	Manual disponível em FR, EN, ES, PT, SV

Perguntas frequentes - XR-C5109R SONY

Como redefinir o autorrádio Sony XR-C5109R?

Antes do primeiro uso ou após trocar a bateria, pressione o botão de redefinição (reset) com um objeto pontiagudo, como uma caneta. Isso apaga todas as estações e configurações memorizadas.

Como remover o painel frontal?

Pressione OFF, depois RELEASE para abrir o painel. Deslize levemente para a esquerda e puxe em sua direção. Guarde no estojo fornecido.

Como ajustar o relógio?

Pressione DSPL por dois segundos até as horas piscarem. Use as teclas + / - ou o botão rotativo para ajustar, pressione SEL para ir aos minutos, ajuste e pressione DSPL para confirmar.

Como memorizar automaticamente as estações de rádio?

Selecione a faixa (FM1, FM2, FM3, MW, LW) pressionando MODE várias vezes, depois segure SENS/BTM por dois segundos. As estações mais fortes são memorizadas automaticamente.

Como ativar os anúncios de trânsito (TA)?

Pressione AF/TA até que 'TA' ou 'AF TA' apareça. O aparelho procura estações que transmitem anúncios de trânsito. O volume dos anúncios pode ser pré-ajustado (veja o manual).

Como usar o controle rotativo?

O controle rotativo permite mudar de fonte (SOURCE), de faixa (MODE) e navegar pelas faixas. Gire o botão para procurar estações ou faixas, empurre para confirmar as pré-seleções.

O que fazer se o som estiver distorcido na reprodução de cassete?

Limpe a cabeça de reprodução com um kit de limpeza adequado. Use cassetes de boa qualidade e verifique se não estão danificadas.

Como limpar os conectores do painel frontal?

Remova o painel frontal e limpe os conectores com um cotonete embebido em álcool. Não aplique pressão excessiva.

Posso conectar um changer CD/MD?

Sim, você pode conectar até sete unidades externas (CD e/ou MD) usando o cabo BUS (vendido separadamente). Use as teclas SOURCE e MODE para selecionar a unidade.

Como mudar o sentido de funcionamento do controle rotativo?

Se você montar o controle rotativo à direita do volante, pode inverter o sentido dos comandos. Segure SEL por dois segundos enquanto empurra o botão VOL.

MANUAL DE UTILIZADOR XR-C5109R SONY

Manual de instruções P

Para a instalação e as ligações, consulte o manual de instalação/ligações fornecido.

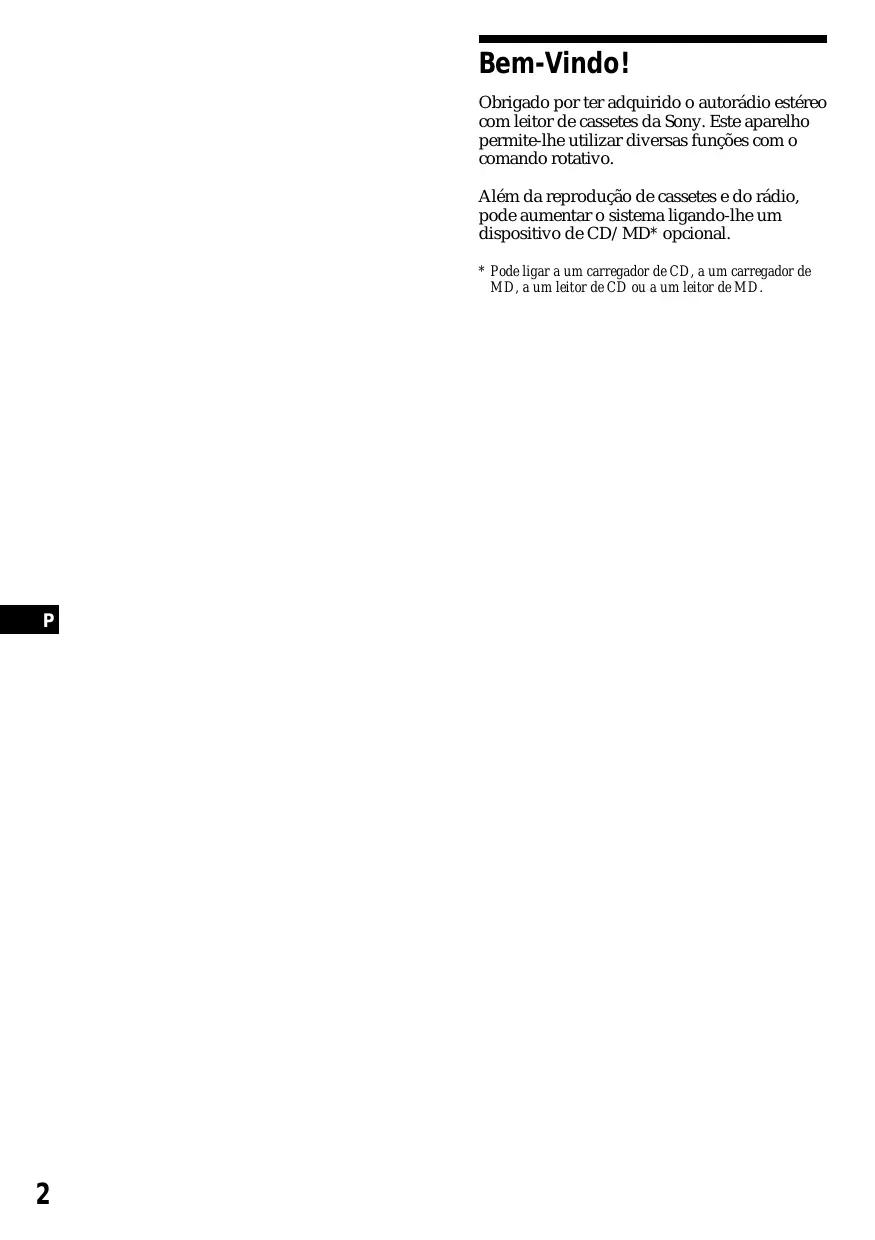

Bem-vindo!

3 Pressione (SENS/BTM) durante dois segundos.

Notas

Obrigado por ter adquirido o autorrádio estéreo com leitor de cassetes da Sony. Este aparelho permite-lhe utilizar diversas funções com o comando rotativo.

Além da reprodução de cassetes e do rádio, pode fazer o Sistema ligando-lhe um dispositivo de CD/MD* opcional.

• Pode ligar a um carregador de CD, a um carregador de MD, a um leitor de CD ou a um leitor de MD.

Índices

Só para este aparelho

Como virar

Reinicializar o aparelho 4

Reproduzir uma cassete em vários modos.....6

Rádio

Memorização automática de estações - Função de memória da melhor sintonia (BTM) 7

Memorizar apenas as estações pretendidas 7

Recepção das estações memorizadas 7

RDS

Descrição da função RDS 8

Como visualizar o nome da estação 8

Sintonizar automaticamente o mesmo programa — Frequências alternativas (AF) 9

Ouvir as informações sobre o trânsito 10

Pré-programar estações RDS com dados AF e TA 10

Como localizar uma estação por tipo de programa 11

Acertar automaticamente o relógio 12

Outras funções

Utilizar o comando rotativo 12

Regulação das características de som 13

Atenuar o som 14

Alterar o som e a tonalidade do sinal sonoro 14

Com equipamento opcional

Reproduzir um CD/MD 15

Pesquisar faixas - Função de pesquisa sequencial 15

Reproduzir faixas repetidamente - Função de reprodução repetitiva 16

Reproduzir faixas por ordem aleatória - Função de reprodução aleatória 16

Informação adicional

Precauções 17

Manutenção 18

Desmontagem do aparelho 18

Localização das teclas 19

Especificações 20

Manual de resolução de problemas 21

Reinicializar o aparelho

Antes de pôr o aparelho a funcionar pela primeira vez ou (antes de ter substituído a bateria do automóvel), tem de voltar a reinicializar o aparelho.

Carregue no botão de reinicialização com um objeto bicudo como, por exemplo, uma esferográfica.

Botão de reinicialização

Nota

Quando carregar no botão de reinicialização apaga todos os programas memorizados e todas as funções de memória.

Para retirar o painel frontal

O painel frontal pode ser retirado para evitar que o aparelho seja roubado.

1 Carregue em (OFF). 2 Carregue em (RELEASE) para retirar o painel frontal. Depois faça deslizar o painel um pouco para a esquerda e puxe-o para si.

Notas

• Não deixe cair o painel frontal quando o retirar.
• Se carregar em (RELEASE) para retirar o painel frontal com o aparelho ligado, o aparelho desliga automaticamente para não danificar os altifalantes.

Encaixe a parte A do painel frontal na parte B do aparelho, como se mostra na figura, fazendo pressão sobre o painel até ouvir um estalido.

Notas

• Verifique se o painel frontal está com o lado correto voltado para cima quando o instalar no aparelho, uma vez que não pode montá-lo na posição invertida.
• Não carregue com força no painel frontal quando o instalar no aparelho. Basta pressioná-lo ligeiramente contra o aparelho.
• Quando retirar o painel frontal para o levar consigo, guarde-o na caixa fornecida.
• Não carregue com força nem exerça demasiada pressão sobre os visores do painel frontal.
• Não exponha o painel frontal à luz solar direta, a fontes de calor, como condutas de ar quente, ou à humidade. Nunca o deixe sobre o tablier, etc., de um automóvel estacionado sob a luz solar direta, sujeito a um aumento considerável da temperatura.

Alarme de advertência

Caso rode a chave de ignição para a posição OFF antes de retirar o painel frontal, o alarme de advertência será ativado e um sinal sonoro soará por alguns segundos (somente se o interruptor POWER SELECT estiver regulado para A).

Se ligar um amplificador de potência opcional a LINE OUT e não utilizar o amplificador integrado, desative o som do sinal sonoro.

Preparação do comando rotativo

Quando montar o comando rotativo, cole a etiqueta apropriada, tal como mostra a ilustração abaixo.

Acerto do relógio

O relógio tem uma indicação digital de 24 horas.

Por exemplo, acerte-o para as 10:08.

1 Carregue em OFF ou DSPL durante o funcionamento. 2 Carregue em DSPL durante alguns segundos.

O dígito das horas começa a piscar.

Acerte o dígito das horas.

sentido progressivo

sentido regressivo

2 Carregue levemente em SEL.

O dígito dos minutos começa a piscar.

3 Acerte os dígitos dos minutos.

sentido progressivo

sentido regressivo

3 Carregue levemente em DSPL.

10:08

O relógio começa:american.

Nota

Se o interruptor POWER SELECT localizado na parte superior do aparelho estiver na posição 3 , não pode acertar o relógio a não ser que ligue o aparelho. Acerte o relógio depois de ligar o rádio.

Leitor de cassetes

Ouvir uma cassete

Introduza uma cassete.

A reprodução inicia-se automaticamente.

Se já tiver introduzido uma cassete, carregue várias vezes em SOURCE até que apareça a indicação "PLAY".

O lado que se encontra virado para cima está a ser reproduzido.

O lado que se encontra virado para baixo está a ser reproduzido.

Sugestão

Para mudar a direção de transporte da fita, carregue em MODE (▶) durante a reprodução.

Para	Carregue em
Parar a reprodução	OFF
Ejectar a cassette	▲

Rebobinagem rápida da fita

Durante a reprodução, carregue num dos lados da (SEEK/AMS) durante mais de dois segundos.

Avanço rápido

Rebobinagem

Para iniciar a reprodução durante o avanço rápido ou rebobinagem, carregue em MODE (1).

Localizar o início de uma faixa

Sensor automático de música (AMS)

Pode saltar um máximo de 9 faixas de uma vez.

Durante a reprodução, carregue levemente num dos lados da SEEK/AMS

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Nota

A função AMS pode não funcionar:

• se os espaços em branco entre as faixas forem inferiores a 4 segundos, se houver ruídos entre as faixas,
• se houver secções longas com um volume de som baixo ou secções sem som.

Como alterar os elementos do visor

Sempre que regar em DSPL, os elementos que aparecem no visor mudam da forma seguinte:

▷ Reprodução de cassetes Relógio

Frequência*

• Enquanto a função AF/TA está ativada.

Reproduzir uma cassete em vários modelos

Pesquisa da faixa pretendida

— Função de pesquisa subsequencial

Carregue na ① durante a reprodução.

A indicação "INTRO" aparece no visor.

São reproduzidos os 10 segundos iniciais de todas as faixas.

Quando encontrar a faixa pretendida, carregue novamente na mesma tecla. O aparelho regressa ao modo de reprodução normal.

Reprodução repetitiva de faixas

— Função de reprodução repetitiva

Carregue na ② durante a reprodução.

A indicação "REP" aparece no visor.

Quando a faixa reproduzida terminar, será reproduzida novamente desde o início.

Para cancelar esta função, carregue novamente em ②

Mudar para o rádio durante a rebobinagem de uma cassete — Função ATA (Ativar sintonização automática)

Carregue em ⑤ durante a reprodução.

A indicação "ATA" aparece no visor.

Durante o avanço rápido ou a rebobinagem carregue em (SEEK/AMS). Passados dois segundos o rádio liga-se automaticamente.

Para cancelar esta função, carregue novamente em ⑤

Ignorar automaticamente os espaços em branco durante a reprodução da fita

— Função ignorar espaços em branco

Carregue em 6 durante a reprodução.

A indicação "BL SKIP" aparece no visor.

Os espaços em branco com uma duração superior a oito segundos são saltados automaticamente durante a reprodução da cassete.

Para cancelar esta função, carregue novamente em 6.

Reproduzir uma cassete de CrO2 ou de metal.

Carregue em ④ quando pretender ouvir uma cassete CrO2 (TYPE II) ou de metal (TYPE IV).

A indicação "MTL" aparece no visor.

Para cancelar esta função, carregue novamente em ④.

Memorização automática de estações.

— Função de memória da melhor sintonia (BTM).

Esta função efectua a pesquisa e a memorização automáticas das estações de melhor recepção em cada banda por ordem de frequência.

PREVENÇÃO CONTRA ACIDENTES!

Se estiver a conduzir, utilize a sintonização automática e a sintonização pré-programada em memória em vez da sintonização manual.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador.

Sempre que carregar em SOURCE, a indicação da fonte muda pela ordem seguinte:

2 Carregue várias vezes em MODE para seleccionar a banda.

Sempre que carregar em MODE, a indicação da banda muda pela ordem seguinte:

3 Carregue em (SENS/BTM) durante alguns instantes.

Notas

• O aparelho não memoriza as estações com sinais fracos nas teclas numéricas de memória. Se não conseguir sintonizar algumas estações, ficam teclas pré-programadas livres.
• Quando aparece um número pré-programado no visor, o aparelho começa a memorizar as estações a partir da que estiver indicada no visor.

Memorizar apenas as estações pretendidas

Pode memorizar, nas teclas numéricas de memória, um máximo de 6 estações em cada banda (FM1, FM2, FM3, MW ou LW) pela ordem pretendida. Pode, por isso, memorizar 18 estações de FM.

Se tentar memorizar outra estação na mesma tecla numérica pré-programada, apaga a mais recente estação memorizada.

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Carregue em (SEEK/AMS) para localizar a estação que pretende memorizar na tecla numérica pré-programada. 4 Carregue na tecla numérica de memória desejada (de ① a ⑥) durante alguns instantes.

Recepção das estações memorizadas

1 Carregue várias vezes em SOURCE para seleccionar o sintonizador. 2 Carregue várias vezes em MODE para seleccionar a banda. 3 Carregue durante um momento na tecla numérica pré-programada (1 a 6) onde se encontra memorizada a estação pretendida.

Sugestão

Carregue num dos lados da PRESET/DISC para sintonizar, por ordem, as estações memorizadas (Função de pesquisa pré-programada).

Se a recepção FM estéreo for de má qualidade

• Modo mono

Carregue levemente em (SENS/BTM) até que a indicação "MONO" se acenda no visor.

O som fica melhor, mas torna-se mono. (A.).

Como alterar os elementos do visor

Sempre que carregar em DSPL, as indicações do visor mudam alternadamente entre a Frequência e o relógio.

Se não conseguir sintonizar uma estação pré-programada

Carregue num dos lados de (SEEK/AMS) para procurar a estação (função de sintonização automática).

A busca para quando sintonizar uma estação. Carregue várias vezes num dos lados da tecla até sintonizar a estação pretendida.

Nota

Se a sintonização automática parar com muita frequência, carregue em (SENS/BTM) durante um momento, até a indicação "LCL" se acender no visor (modo de busca local). Só são sintonizadas as estações com um sinal relativamente forte.

Sugestão

Se souber a frequência da estação pretendida, carregue sem soltar num dos lados de (SEEK/AMS) até sintonizar a estação desejada (sintonização manual).

RDS

Descrição da função RDS

O Sistema RDS (Radio Data System) é um serviço de transmissão que permite às estações de FM enviar informação digital adicional juntamente com o sinal normal dos programas de rádio. O sistema estéreo do autorrádio oferece diversos serviços. Eis alguns deles: sintonizar automaticamente o mesmo programa, ouvir as informações sobre o trânsito e localizar uma estação por tipo de programa.

Notas

• Nem todas as funções RDS estão disponíveis dependendo do país ou da região.
• O RDS pode não funcionar corretamente se o sinal não for suficientemente forte ou se a estação que estiver a sintonizar não transmitir dados RDS.

Como visualizar o nome da

O nome da estação sintonizada acende-se no visor.

Quando sintonizar uma estação de FM que esteja a transmitir dados RDS, o nome da estação aparece no visor.

F1 BBC F M

Nota

O aparecimento de "*" indica que está a sintonizar uma estação RDS.

Como alterar os elementos do visor

Sempre que carregar em DSPL, os elementos que aparecem no visor mudam da forma seguinte:

→Frequência →Hora →Nome da estação

Nota

A indicação "NO NAME" acende-se se a estação sintonizada não estiver a transmitir dados RDS.

Sintonizar automaticamente o mesmo programa

1 Selecione uma estação de FM. 2 Carregue em AF/TA até que a indicação "AF" se acenda no visor.

O aparelho começa a procurar na mesma rede uma estação alternativa que tenha um sinal mais forte.

Nota

Se não existir uma estação alternativa na zona e não precisar de procurar uma estação alternativa, desative a função AF carregando em AF/TA até que a indicação "AF" desapareça.

Como alterar os elementos do visor

Sempre que carregar em AF/TA, os elementos do visor mudam da forma seguinte:

Seleção para ativar as funções AF e TA.

Notas

• A indicação "NO AF" e o nome da estação piscam alternadamente, se o aparelho não conseguir localizar uma estação alternativa na rede.
• Se o nome da estação piscar antes de ter selecionado uma estação com a tecla, é porque não existe nenhuma frequência alternativa disponível. Carregue em [SEEK/AMS] quando o nome da estação estiver a piscar (durante cerca de oito segundos).

O aparelho começa a procurar outra frequência com os mesmos dados PI (Identificação do programa) e a indicação "PI seek" aparece sem se ouvir som. Se o aparelho não conseguir sintonizar outra frequência, aparece a indicação "NO PI" e o aparelho volta à frequência anteriormente selecionada.

Ouvir um programa regional

A função "REG" (programa regional ativado) de sintonização para um programa regional sem ter de mudar para outra estrutura regional. (Não se esqueça que tem de ligar a função AF.) O aparelho vem pré-definido de fábrica para "REG" mas se pretender desativar a função faça o seguinte.

Carregue em AF/TA durante mais de dois segundos até que desapareça a indicação "REG" no visor.

Se desativar a função "REG" pode fazer com que o aparelho mude para outra estação regional dentro da mesma rede.

Nota

Esta função não pode ser realizada no Reino Unido nem nalgumas outras áreas.

Função Local Link (ligação local) (Apenas para o Reino Unido)

A função Local Link permite-lhe selecionar outras estações locais, mesmo que não estejam memorizadas nas teclas pré-programadas.

1 Carregue numa tecla numérica pré-programada em que tenha memorizado uma estação local. 2 Volte a carregar na tecla numérica da estação local, num período de cinco segundos. 3 Repita de novo a operação até sintonizar a estação local pretendida.

Ouvir as informações sobre o trânsito

Os dados referentes a Informações sobre o Trânsito (TA) e ao Programa de Tráfego (TP) permitem-lhe sintonizar automaticamente uma estação de FM que está a transmitir informações sobre o trânsito, mesmo que esteja a ouvir outras fontes de programa.

Carregue em AF/TA até que se acenda a indicação "TA" ou "AF TA" no visor.

O aparelho inicia a localização de estações que estejam a transmitir informações sobre o trânsito. A indicação "TP" acende-se no visor quando o aparelho localizar uma estação que esteja a transmitir informações sobre o trânsito.

Quando começarem as informações sobre o trânsito, a indicação "TA" pisca, e apaga-se quando acabar a transmissão das informações.

Sugestão

Se estiver a ouvir outras fontes de programa, o aparelho muda automaticamente para as informações e volta à fonte de programa anterior quando acabar a transmissão.

Notas

• Se a estação recebida não transmitir informações sobre o trânsito, a indicação "NO TP" pisca durante cinco segundos. Depois, o aparelho começa a procurar uma estação que transmita informações sobre o trânsito.
• Se a indicação "EON" aparecer no visor com a indicação "TP", a estação atual realiza os avisos de tráfego das outras estações existentes na mesma rede.

Para cancelar a transmissão de informações de trânsito

Carregue levemente em (AF/TA).

Para cancelar todas as transmissões de informações sobre o trânsito, desative a função mediante o pressionamento de AF/TA, de modo que "AF" desapareça.

Pré-regular o volume das informações sobre o trânsito

Pode regular previamente o nível do volume de som das informações sobre o trânsito para não perder a sua transmissão. Quando se iniciarem as informações sobre o trânsito, o volume é regulado automaticamente para o nível pré-programado.

1 Selecione o nível de volume de som pretendido. 2 Carregue em ③ ao mesmo tempo que carrega em SEL.

Aparece "TA VOL" e a predefinição é memorizada.

Receber informações de emergência

Se for transmitida uma informação de emergência quando estiver a ouvir rádio, o aparecido muda automaticamente para esse programa. Se estiver a ouvir uma fonte que não é rádio, só ouvirá as ideias de emergência se AF ou TA estiverem na posição ON. O aparecido muda então, automaticamente, para esses avisos, seja qual for o programa que esteja a ouvir nesse momento.

Pré-programar estações RDS com dados AF e TA

Quando pré-programar estações RDS, o aparecido memoriza os dados de cada uma das estações juntamente com a frequência respectiva, para que não tenha de fazer a função AF ou TA sempre que sintonizar a estação pré-programada. Pode selecionar várias definições (AF, TA, ou ambas) para estações pré-programadas individualmente ou a mesma definição para todas as estações pré-programadas.

Como pré-programar a mesma definição para todas as estações pré-programadas

1 Selecione uma banda de FM. 2 Carregue várias vezes em (AF/TA) e selecione "AF", "TA" ou "AF TA" (para as funções AF e TA). Se desativar a função "AF TA" memoriza não só as estações RDS mas também as estações de FM não RDS. 3 Carregue em (SENS/BTM) durante dois segundos.

Como pré-programar definições diferentes para cada estação pré-programada

1 Selecione uma banda de FM e sintonize a estação pretendida. 2 Carregue várias vezes em AF/TA e selecione "AF", "TA" ou "AF TA" (para as funções AF e TA). 3 Carregue na tecla numérica pré-programada durante dois segundos até que apareça a indicação "MEM" no visor. Repita a operação a partir do passo 1 para memorizar outras estações.

Sugestão

Se pretender alterar a definição AF e/ou TA predefinida antes de ter sintonizado a estação pré-programada, pode fazê-lo ativando/desativando a função AF ou TA.

Como localizar uma estação por tipo de programa

Pode localizar a estação pretendida selecionando um dos temas de programação indicados abaixo.

Nota

Nos países ou regiões onde os dados EON não sejam transmitidos, só pode utilizar esta função para as estações já sintonizadas.

Tipos de programa	Visor
Noticias	NEWS
Negócios	AFFAIRS
Informação	INFO
Desporto	SPORT
Educação	EDUCATE
Teatro	DRAMA
Culturais	CULTURE
Científicos	SCIENCE
Vários	VARIED
Música popular	POP M
Música rock	ROCK M
Música ligeira	M.O.R. M
Música clássica ligeira	LIGHT M
Música clássica erudita	CLASSICS
Outro tipo de música	OTHER M
Meteorologia	WEATHER
Finanças	FINANCE
Programas paracriañas	CHILDREN

Tipos de programa	Visor
Assuntos sociaux	SOCIAL A
Religião	RELIGION
Programas com chamadas Telecomáticas	PHONE IN
Viagens	TRAVEL
Lazer	LEISURE
Jazz	JAZZ
Música “Country”	COUNTRY
Música Nacional	NATION M
Músicas dos velhos tempos	OLDIES
Música “folk”	FOLK M
Documentários	DOCUMENT
Não especified	NONE

Nota

Não pode utilizar esta função nalguns países em que não existem dados PTY (Seleção do tipo de programa).

1 Carregue em PTY durante a recepção FM até acender a indicação "PTY" no visor.

PTY

INFO

O nome do tipo de programa actual aparece se a estação estiver a transmitir os dados PTY. "-----" aparece se a estação recebida não for uma estação RDS ou se os dados RDS não foram recebidos.

2 Carregue várias vezes em PTY até aparecer o tipo de programa pretendido no ecrã.

O tipo de programa aparece como se mostra na tabela acima. De referência que não pode seleccionar "NONE" (Não especificado) para a procura.

PTY

SPORT

3 Carregue num dos lados de (SEEK/AMS). O aparelho inicia a procura de uma estação que esteja a transmitir o tipo de programa selecionado. Quando o aparelho encontrar o programa, volta a aparecer o tipo de programa durante cinco segundos. Aparece a indicação "NO" e o tipo de programa aparece alternadamente durante cinco segundos, se o aparelho não conseguir localizar o tipo de programa. Em seguida, o aparelho volta à estação anterior.

Acertar automaticamente o relógio

Através da receção dos dados CT (Hora do Relógio), é possível acertar automaticamente o relógio do SYSTEMA.

Durante a receção FM, carregue em ② ao mesmo tempo que carrega em SEL. Aparece no visor a indicação “CT” e o relógio é acertado.

Para cancelar a função CT

Carregue novamente nas mesmas teclas.

Notas

• A função CT pode não ser executada, mesmo que esteja a ser recebida uma emissão RDS.
• A função CT pode não acertar as horas com exatidão.

Outras funções

Utilizar o comando rotativo

O comando rotativo funciona carregando em teclas e/ou rodando controlos.

Pode controlar o dispositivo opcional de CD/MD através do comando rotativo.

Carregar nas teclas (Teclas SOURCE e MODE)

Sempre que carregar na tecla SOURCE a fonte de programa muda da forma apresentada abaixo:

TAPE → TUNER → CD → MD

Se carregar em (MODE), a operação de acontecimento muda pela ordem seguinte:

• a direção de transporte da fita.
• a banda, FM1 → FM2 → FM3 → MW → LW .
• o dispositivo de CD/MD.

Sugestão

Rode o controlo devagar e largue-o para:

• Localizar o início das faixas da cassete. Rode sem soltar o controlo e solte-o para rebobinar a cassete rapidamente. Para reproduzir, rode novamente sem soltar o controlo e depois solte-o.
• Localizar uma faixa específica num disco. Rode o controlo sem soltar até encontrar o ponto da faixa pretendido. Depois, solte o comando para que o aparecido inicie a reprodução.
• Sintonizar as estações automaticamente. Rode o controlo sem largar para sintonizar uma estação específica.

Se rodar e empurrar simultaneamente o controlo (controlo PRESET/DISC)

Empurrar e rodar o controlo para:

• Sintonizar as estações memorizadas na tecla de memória. Mudar o disco.

Outras operações

Rode o controlo VOL para regular o volume do som.

Carregue em (DPSL) para mudar os elementos que aparecem no visor.

Mudar a direção de funcionamento dos controlos

A direção de funcionamento dos controlos vem programada de fábrica conforme a ilustração abaixo.

Se precisar de montar o comando rotativo no lado direito da coluna, pode inverter a direção do funcionamento dos controlos.

Carregue em (SEL) durante dois segundos ao mesmo tempo que empurra o controlo VOL.

Regulação das características de som

1 Seleccione a característica que pretende regular carregando repetidas vezes em SEL

VOL (volume) → BAS (graves) → TRE (agudos) → BAL (esquerda-direita) → FAD (frente-atrás)

2 Regule a característica seleccionada carregando em + ou - .

Efectue a regulação num período de três segundos após a selecção (passados os três segundos, a tecla vai novamente servir como tecla de controlo do volume).

Atenuar o som

Carregue em ATT.

A indicação "ATT" começa a piscar.

Para obter o volume de som anterior, volte a carregar na mesma tecla.

Sugestão

O aparelho reduz automaticamente o volume durante uma chamada telefónica (Função Telephone-ATT).

Alterar o som e a tonalidade do sinal sonoro

Pode obter graves com um som nítido e potente. A função D-bass intensifica o sinal das baixas frequências criando uma curva mais precisa do que a curva convencional de intensificação dos graves.

Pode ouvir a linha dos graves com maior nitidez mesmo se o som das vozes tiver o mesmo volume. Pode realçar e regular o som dos graves com facilidade utilizando o controlo D-BASS. Este efeito é semelhante ao obtido quando está a utilizar um sistema opcional de "subwoofer".

Além disso, a função D-bass digital* cria um som de graves mais potente e mais nítido do que o obtido com a função D-bass analógica.

D-Bass digital

D-Bass analógico

Regular a curva dos graves

Rode o anel D-BASS para regular o nível dos graves (1, 2 ou 3).

A indicação "D-BASS" aparece no visor.

Para cancelar, rode o anel para a posição OFF.

• Se o carregador de CD opcional estiver equipado com a função D-BASS digital, a indicação "DIGITAL D-BASS" aparece no visor durante a reprodução do CD.

Nota

Se o som dos graves ficar distorcido, regule-o com o controlo D-BASS ou com o botão de controlo do volume.

Atenuar o sinal sonoro

Carregue simultaneamente em 6 e em SEL.

Para voltar a ouvir o sinal sonoro, volte a carregar nestas teclas.

Nota

Se ligar um amplificador de potência opcional a LINE OUT e não fizer o amplificador integrado, desativa o som do sinal sonoro.

Com equipamento opcional

Este aparelho pode controlar um máximo de sete dispositivos externos de CD/MD com esta configuração:

Funciona qualquer combinação até sete.

Reproduzir um CD/MD

Carregue em SOURCE) até aparecer no visor a indicação do dispositivo pretendido.

Começa a reprodução do CD/MD.

Se estiver ligado um dispositivo de CD/MD, todas as faixas são reproduzidas desde o início.

Carregue várias vezes em MODE para selecionar o dispositivo de CD/MD pretendido.

• Se o nome de faixa de um MD não estiver pré-gravado, aparece no visor a indicação “NO NAME”.

Sugestão

Se o nome do MD for muito grande, só aparecem no visor os primeiros oito caracteres.

— Função AMS (Sensor de música automática)

Durante a reprodução, carregue uma vez num dos lados de (SEEK/AMS) para cada faixa que pretenda saltar.

Para localizar as faixas seguintes

Para localizar as faixas anteriores

Localizar um ponto específico de uma faixa — Pesquisa manual

Durante a reprodução, carregue num dos lados de (SEEK/AMS). Solte a tecla quando tiver encontrado a faixa pretendida.

Para localizar no sentido progressivo

Para localizar no sentido regressivo

Mudar para outro disco

Durante a reprodução, carregue num dos lados de PRESET/DISC.

Para voltar ao disco precedente

Para avançar ao próximo disco

Pesquisar faixas

— Função de pesquisa sequencial

São reproduzidos por ordem os 10 segundos iniciais de todas as faixas do disco. Depois de terminar o primeiro disco, é reproduzido o disco seguinte.

Carregue em ① durante a reprodução.

A indicação "INTRO" aparece no visor.

Quando encontrar a faixa pretendida, carregue novamente na mesma tecla. O aparelho regressa ao modo de reprodução normal de CD/MD.

Reproduzir faixas repetidamente

— Função de reprodução repetitiva

Para repetir uma faixa

Carregue em ② durante a reprodução de CD/MD para obter a referência "REP 1".

Para repetir um disco

Carregue várias vezes em ② durante a reprodução de CD/MD para obter a indicação "REP 2".

Carregue várias vezes em ② durante a reprodução de CD/MD para obter a indicação "REP 3".

A função da ② altera-se ciclicamente da seguinte forma:

* "REP 3" apenas quando dois ou mais dispositivos de CD/MD estiverem ligados ao aparelho.

Reproduzir faixas por ordem aleatória

— Função de reprodução aleatória

Para reproduzir as faixas do disco atual por ordem aleatória

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 1".

Para reproduzir todos os discos existentes no dispositivo por ordem aleatória

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 2".

Para reproduzir todos os discos existentes nos dispositivos de CD ou MD atualmente ligados por ordem aleatória

Carregue várias vezes em ③ durante a reprodução de CD/MD até aparecer a indicação "SHUF 3".

A função da ③ altera-se ciclicamente da seguinte forma:

* "SHUF 3" apenas quando dois ou mais dispositivos de CD/MD estiverem ligados ao aparelho.

Nota

Os dispositivos de CD/MD funcionam separadamente.

Se carregar em ① durante a reprodução aleatória, são reproduzidos aleatoriamente os 10 segundos de cada faixa.

Informação adicional

Precauções

• Se o automóvel estiver estacionado ao sol, a temperatura no seu interior sobe consideravelmente, pelo que deve deixar arrefecer o aparelho durante alguns instantes antes de o pôr a funcionar.
• Se o aparelho não tiver corrente, verifique primeiramente as ligações. Se tudo estiver em ordem, verifique o fusível.
• Se não se ouvir o som dos altifalantes num sistema de dois altifalantes, regule o controlo de fader para a posição central.
• Se reproduzir a cassete durante demasiado tempo, esta pode aquecer por causa do amplificador integrado. Isto não é sinal de mau funcionamento.

Se tiver perguntas ou problemas relacionados com o aparelho que não estejam descritos neste manual, consulte o agente da Sony mais próximo.

Para manter a boa qualidade do som

Se existirem suportes para copos próximos do equipamento de áudio, tome cuidado para não entornar líquidos ou outras bebidas para cima do equipamento. Os resíduos de açúcar acumulados neste aparelho ou nas fitas das cassetes podem contaminar as cabeças de reprodução, diminuir a qualidade do som ou até impedir a reprodução de som. Os kits de limpeza para cassetes não eliminam o açúcar depositado nas cabeças de reprodução.

Cuidados a ter com as cassetes

Notas sobre as cassetes

• Não toque na superfície da fita, pois a sujidade ou o pó pode danificar as cabeças.
• Mantenha as cassetes longe de equipamento com ímanes integrados como, por exemplo, altifalantes e amplificadores, pois podem provocar o apagamento ou distorções na cassete.
• Não exponha as cassetes à luz solar direta, a temperaturas extremamente baixas ou à humidade.
• As cassetes com fitas um pouco soltas podem ficar presas dentro do mecanismo. Antes de introduzir uma cassete, utilize um lápis ou um objeto semelhante para rodar a bobina e eliminar as folgas.

• As cassetes deformadas ou as etiquetas descoladas podem dificultar a introdução ou a remoção das cassetes. Retire ou substitua as etiquetas descoladas.

Cassetes com uma duração superior a 90 minutos

A utilização de cassetes com uma duração superior a 90 minutos não é recomendada para uma reprodução longa e contínua. As fitas realizadas para estas cassetes são muito finas e têm tendência a esticar. O facto de iniciar e interromper frequentemente a reprodução destas cassetes pode provocar a entrada da fita para dentro do mecanismo do deck de cassetes.

Manutenção

Substituição do fusível

Quando substituir o fusível, certifique-se de que está a usar um fusível com uma amperagem igual à indicada no fusível original. Se o fusível rebentar, verifique a ligação à corrente e substitua-o. Se o fusível voltar a rebentar, pode ser mau funcionamento interno. Nesse caso, consulte o agente da Sony mais próximo.

Aviso

Não utilize um fusível com uma amperagem superior à do fusível fornecido com o aparelho, pois pode danificá-lo.

Limpeza dos conectores

O aparelho pode não funcionar corretamente se os conectores entre o aparelho e o painel frontal não estiverem limpos. Para que isto não aconteça, abra o painel frontal pressionando (RELEASE), em seguida retire-o e limpe os conectores com um cotonete humedecido em álcool. Não faça muita força. Caso contrário, pode danificar os conectores.

Unidade principal

Desmontagem do aparelho

1

2

3

4

Localização das teclas

Para mais informações, consulte as páginas.

1 Tecla SEEK/AMS 5,6,7,8,9,11,15 2 Tecla SOURCE (TAPE/TUNER/CD/MD) 5,7,15 3 Tecla de controlo (volume/graves/agudos/esquerda-direita/traseiro-dianteiro) 5, 13 4 Tecla MODE (▶) Durante a receção do sintonizador: BAND seleção 7 Durante a reprodução da cassete: Mudar a direção de transporte da fita 5 Durante a reprodução de um CD/MD: Dispositivo seleção 15 5 Interruptor POWER SELECT (localizado na parte superior do aparelho) Consulte "Interruptor POWER SELECT" no manual de instalação/ligações. 6 Tecla OFF 4,5 7 Tecla DSPL (alteração do modo de indicação do visor/acerto da hora) 5,6,8,15 8 Tecla SENS/BTM (função de regulação de sensibilidade/memória de melhor sintonia) 7,8,10 9 Tecla (ejetar) 5 10 Durante a receção de rádio: Teclas numéricas de memória 7, 9, 11 Durante a reprodução de cassetes/CD/MD: ① INTRO 6, 15 ② REPEAT 6, 16 ③ Tecla SHUF (Shuffle) 16

④ Tecla MTL 6 (5) Tecla ATA (Ativação automática do sintonizador) 6 ⑥ BL SKIP (salto de espaços em branco) 6

11 Tecla RELEASE (libertação do painel frontal) 4, 18 12 Tecla de reinicialização (localizada na parte frontal do sistema tapada pelo painel frontal) 4 Carregue nesta tecla se estiver a utilizar o aparelho pela primeira vez, se tiver substituído a bateria do automóvel ou se as teclas do aparelho não estiverem a funcionar corretamente. 13 Tecla ATT 14 14 Tecla SEL (seleção do modo de controlo) 5, 10, 12, 13, 14 15 Visor 16 Tecla PTY (tipo de programa) 11 17 Tecla PRESET/DISC Durante a receção do sintonizador: selecionar estações pré-programadas 7 Durante a reprodução de um CD/MD: mudar de disco 15 18 Tecla AF/TA (frequência alternativa/informações de trânsito) 9, 10, 11 19 Controlo D-BASS 14

Especificações

Secção do leitor de cassetes

Faixa 4 faixas, estéreo de 2 canais

Oscilação e vibração 0,08% (WRMS)

Resposta de frequência 30 - 18.000 Hz

Relação sinal/ruído

Tipo de cassete

TYPE II, IV 67 dB

TYPE I 58 dB

Secção do sintonizador

FM

Área de sintonização 87,5 - 108,0 MHz

Terminal de antena Conector de antena externa

Frequência intermédia 10,7 MHz

Sensibilidade utilizável 9 dBf

Seletividade 75 dB a 400 kHz

Relação sinal/ruído 65 dB (estéreo),

68 dB (mono)

Separação de canais 35 dB a 1 kHz

Resposta de frequência 30 - 15.000 Hz

MW/LW

Área de sintonização MW: 531 - 1.602 kHz

LW: 153 - 281 kHz

Terminal de antena condutor de antena externa

Frequência intermediária 10,71 MHz/450 kHz

Sensibilidade MW: 30 µV

LW: 50 µV

Secção do amplificador de potência

Saídas Saída para altifalantes (conectores vedados)

Impedância do alto-falante 4 - 8 ohms

Potência máxima 40 W x 4 (a 4 ohms)

Generalidades

Saidas	Carga de controlo ATT do telephone
	Cabo de controlo do amplíficator de alimentação
	Saida de linha posterior (1)
Controlos de sonoridade	Graves ±8 dB a 100 Hz
	Agudos ±8 dB a 10 kHz
Requisitos de energia	Bateria do automóvel de 12 V DC (massa negativa)
Dimensoes	Aprox. 188 × 58 × 181 mm (l/a/p)
Dimensoes de montagem	Aprox. 182 × 53 × 164 mm (l/a/p)
Peso	Aprox. 1,2 kg
Acessórios fornecidos	Peças para instalação e ligações (1 Conjunto)
	Comando rotativo RM-X4S
	Caixa do painel frontal (1)
Acessórios.optionais	Cabo BUS (fornecido com um cabo de pinos RCA)
	RC-61 (1 m), RC-62 (2 m)
Equipamento optional	Carregador de CD
	CDX-605 (10ilos)
	Carregador de MD
	MDX-62
	Selector de fonte XA-C30

A concepção e as especificações estão sujeitas a alterações sem aviso prévio.

Manual de resolução de problemas

A lista de verificações a seguir vai ajudá-lo a resolver a maioria dos problemas que pode encontrar ao utilizar este aparelho.

Antes de consultar a lista de verificação abaixo, leia os procedimentos de estrutura.

Generalidades

Problema	Causa/Solução
Ausência de som	• Regule o volume com (+). • Coloque o controlo fader na posicao central para osysteme de 2 altifalantes.
Não aparecem indicações no visor.	Retire o pailen frontal e limpe os connectores. Para mais informações, consulte “Limeza dos connectores” na secção “Manutenção”.
Não há sinal sonoro	• Está ligado um amplífador de potência optional a LINE OUT e não está a utilizeso o amplífador integralo. • O som do sinal sonoro é atenuado (pagina 14).

Reprodução da fita

Problema	Causa/Solução
O som da reprodução está distorcido.	Contaminação daanela da fita. → Limpe aanela.
Aência AMS não funciona corretoamente.	·Existe um ruido no espoço entre as faixas. ·O espoço em branco é muito pouco (menos de quatre segundos). ·▲da (SEEK/AMS) écarregada antes das faixas seguintoes. ·▲da (SEEK/AMS) écarregada quando o inico da boa. · Uma pausa longa, uma passagem de baixas freqüências ou um nível de som muito baixo são tratados como um espoço em branco.

Recepção de rádio

Problema	Causa/Solução
Impossível efectuar a sintonização pré-programada.	• Memorize a Frequência correcta. • Emissão praticamente inaudível.
Impossível effectuar a sintonização automatística.	Emissione praticamente inaudível. → Utilize a sintonização manual.
A indicação “ST” começá a piscar.	• Sintonize-a bem. • Emissione praticamente inaudível. → Carregue em SENS/BTM para fazer o modo MONO.

Funções RDS

Problema	Causa/Solução
Aswitho SEEK é activadaalguns segundos(before de secretear a ouvir.	A estatão não é TP ou o sinal é demasiado fracoc.→Carregue em (AF/TA)(até que a indentação “AF TA”desapareça do visor.
Noseouvem informaçõessobre o trànsito	Active “TA”.·A estatão não transmite informações sobre o trànsito apesar de ser uma estatão TP.→Sintonize outras estatão.
PTYindica“NONE”.	A estatão não especifica o tipo de programa.

Reprodução de disco

Problema	Causa/Solução
O som da reprodução salta.	O disco tem muito pó ou está defeitouso.

Mensagens de erro (quando o dispositivo de CD/MD opcional estiver ligado)

As indicações a seguir piscam durante um período de cinco segundos e ouve-se um sinal de alarme.

Visor	Causa	Solução
NO MAG	O dispositalo de CD/MD não contentem o carregarador de discs.	Introduza o carregarador de discs no dispositalo de CD/MD.
NO DISC	O carregarador de discs está vazio.	Retire o carregarador de discs e introduza um disco.
NG DISCS	Não é possivel reproducir um CD/MD devido a um problema qualquer.	Introduza outras CD/MD.
ERROR	O disco está sujo.	Limpe o disco.
	O disco está virado para baixo.	Introduza o disco correclamente.
RESET	O dispositalo de CD/MD não pode ser realizado devido a anomalias.	Carregue na tecla de reinicialização do(AParemelho).
HI TEMP	A temperatura ambiente é superior a 50°C.	Espere até que a temperatura�� abaixo dos 50°C.

Se as soluções acima mencionadas não resolverem a situação, consulte o revendedor Sony mais próximo.

Índice

A

Ativar automaticamente o sintonizador (ATA) 6

Alarme de advertência 4

ATT 14

Avanço rápido 5

B

BAL (esquerda-direita) 13

BAS (graves) 13

C

Comando rotativo 4,12,13

D, E

D-Bass 14

Descrição da função (RDS) 8

F, G, H

FAD (frente-atrás) 13

Função ignorar espaços em branco 6

Fusível 18

I, J, K, L

Informações sobre o trânsito (TA) 10, 11

M, N, O

Memória da melhor sintonia (BTM) 7

METAL 6

Modo de pesquisa local (LCL) 8

Modo mono 8

P, Q

Painel frontal 4

Pesquisa manual 15

Pesquisa pré-programada 7

Programas de tráfego (TP) 10

Rádio 7

Rebobinar 5

Reinicializar 4

Relógio 5,12

Reprodução aleatória 16

Reprodução de CD 15

Reprodução de MD 15

Reproduzir uma cassete 5

Sensor automático de música (AMS) 6, 15

Sinal sonoro 14

Sintonização automática 8

Sintonização manual 8

Telephone-ATT 14
