Produkttyp	Kassettradio med RDS-tuner och valfri CD/MD-spelarkontroll
Märke	Sony
Modell	XR-C5109R
Mått (B × H × D)	Cirka 188 × 58 × 181 mm
Monteringsmått	Cirka 182 × 53 × 164 mm
Vikt	Cirka 1,2 kg
Strömförsörjning	12 V DC-batteri (negativ jord)
Maximal uteffekt	40 W × 4 (vid 4 ohm)
Högtalarimpedans	4-8 ohm
Kassettuppspelning	4 spår, 2 stereokanaler, frekvensomfång 30-18 000 Hz, wow och fladder 0,08 %
FM-tuner	Frekvensomfång 87,5-108,0 MHz, känslighet 9 dBf, selektivitet 75 dB vid 400 kHz
MW/LW-tuner	MW: 531-1 602 kHz, LW: 153-281 kHz
RDS-funktioner	AF (alternativa frekvenser), TA (trafikmeddelanden), PTY (programtyp), CT (automatisk klocka)
Kontroller	Rotationskontroll RM-X4S, frontknappar
Kassettuppspelningsfunktioner	AMS, introsökning, repetition, blankhopp, CrO2/metal-uppspelning, ATA
CD/MD-funktioner (valfritt)	AMS, introsökning, repetition (spår/skiva/alla), slumpmässig uppspelning, styrning av upp till 7 enheter
Ljudinställningar	Volym, bas, diskant, balans, fader, D-bass (analog/digital)
Dämpning	Tryck ATT, automatisk dämpning för telefon
Avtagbar frontpanel	Ja, med larm
Underhåll	Rengöring av kontakter med alkohol, byte av säkring
Säkerhet	Skyddssäkring, avtagbar frontpanel
Medföljande tillbehör	Installationsdelar, rotationskontroll RM-X4S, frontpanelsetui
Allmän information	Manual tillgänglig på FR, EN, ES, PT, SV

Vanliga frågor - XR-C5109R SONY

Hur återställer jag Sony XR-C5109R-radion?

Före första användning eller efter byte av batteri, tryck på återställningsknappen (reset) med ett spetsigt föremål, som en kulspetspenna. Detta raderar alla sparade stationer och inställningar.

Hur tar jag bort frontpanelen?

Tryck på OFF, sedan på RELEASE för att öppna panelen. Glid den något åt vänster och dra den mot dig. Förvara den i det medföljande etuiet.

Hur ställer jag in klockan?

Tryck i två sekunder på DSPL tills timmen blinkar. Använd + / - knapparna eller ratten för att ställa in, tryck på SEL för att gå till minuter, ställ in, tryck sedan på DSPL för att bekräfta.

Hur lagrar jag radiostationer automatiskt?

Välj band (FM1, FM2, FM3, MW, LW) genom att trycka flera gånger på MODE, håll sedan SENS/BTM intryckt i två sekunder. De starkaste stationerna lagras automatiskt.

Hur aktiverar jag trafikmeddelanden (TA)?

Tryck på AF/TA tills 'TA' eller 'AF TA' visas. Apparaten söker efter stationer som sänder trafikmeddelanden. Volymen för meddelanden kan förinställas (se manual).

Hur använder jag rotationskontrollen?

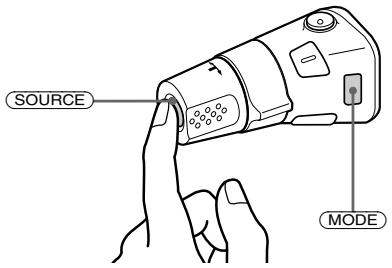

Rotationskontrollen används för att byta källa (SOURCE), band (MODE) och navigera bland spår. Vrid ratten för att söka efter stationer eller spår, tryck in den för att bekräfta förinställningar.

Vad gör jag om ljudet är distorderat vid kassettuppspelning?

Rengör läshuvudet med ett lämpligt rengöringsset. Använd kassetter av god kvalitet och kontrollera att de inte är skadade.

Hur rengör jag frontpanelens kontakter?

Ta bort frontpanelen, rengör kontakterna med en bomullspinne doppad i alkohol. Tryck inte för hårt.

Kan jag ansluta en CD/MD-växlare?

Ja, du kan ansluta upp till sju externa enheter (CD och/eller MD) med BUS-kabel (säljs separat). Använd SOURCE och MODE för att välja enhet.

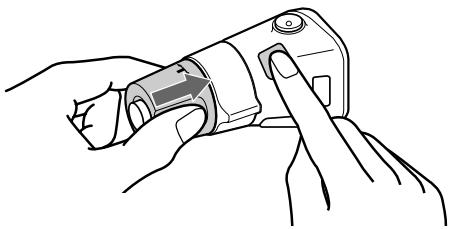

Hur ändrar jag rotationskontrollens funktionsriktning?

Om du monterar rotationskontrollen till höger om ratten kan du vända kontrollernas riktning. Håll SEL intryckt i två sekunder samtidigt som du trycker på VOL-ratten.

BRUKSANVISNING XR-C5109R SONY

Gratulerar till ditt köp av Sonys bilstereo med kassettdel. Via vridkontrollen har du tillgång till en mängd funktioner.

Förutom kassettspelaren och radion kan du bygga ut systemet genom att ansluta en valfri CD-/MD-spelare*.

• Du kan ansluta enheten till en CD-/MD-växlare eller en CD-/MD-spelare.

Innehåll

Endast bilstereo

Komma igång

Återställa enheten 4

Spela bandet i olika lägen 6

Använda bilradion

Lagra kanaler automatiskt - BTM-funktionen 7

Lagra endast vissa kanaler 7

Översikt över RDS-funktionen 8

Visa kanalens namn 8

Lyssna på samma program utan manuell justering även om mottagningsfrekvensen ändras AF-funktionen 9

Lyssna på trafikmeddelanden 10

Förinstallera RDS-kanaler med AF- och TA-data 10

Söka kanaler efter programtyp 11

Automatisk inställning av klockan 11

Ytterligare funktioner

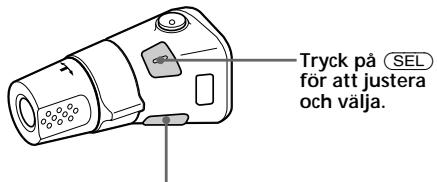

Använda vridkontrollen 12

Ljudjustering 13

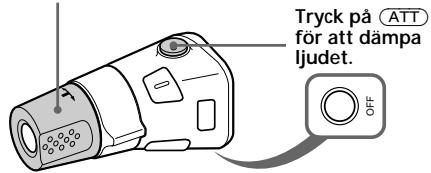

Dämpa ljudet 13

Ändra ljud och pipljud 13

Med tillvalet

CD-/MD-spelare

Spela upp en CD-/MD-skiva 14

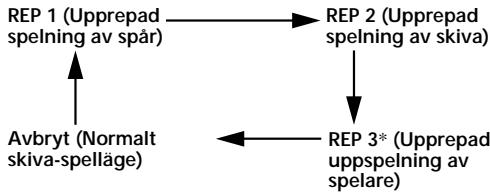

Spela spår flera gånger — Upprepad spelning 15

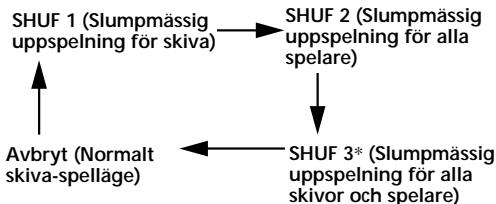

Spela spår i slumpmässig ordning — Slumpmässig spelning 15

Ytterligare information

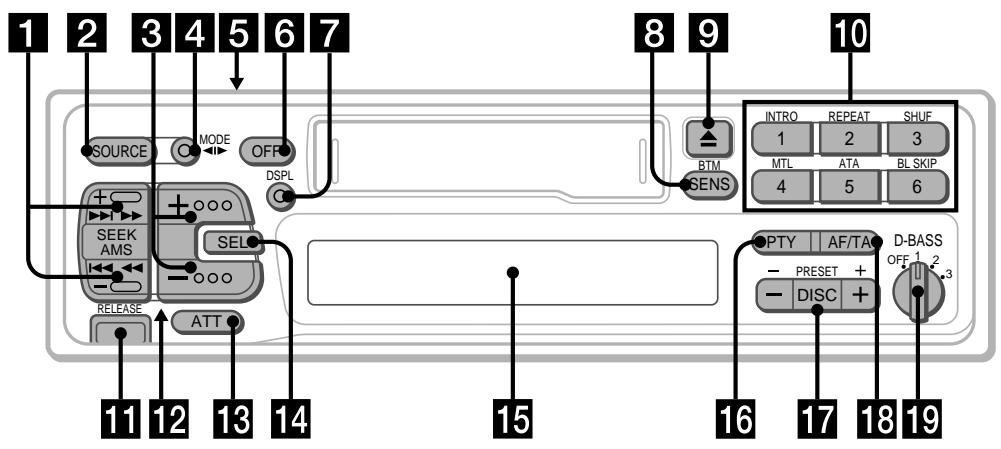

Knappar och deras placering 18

Tekniska data 19

Felsökning 20

Register 22

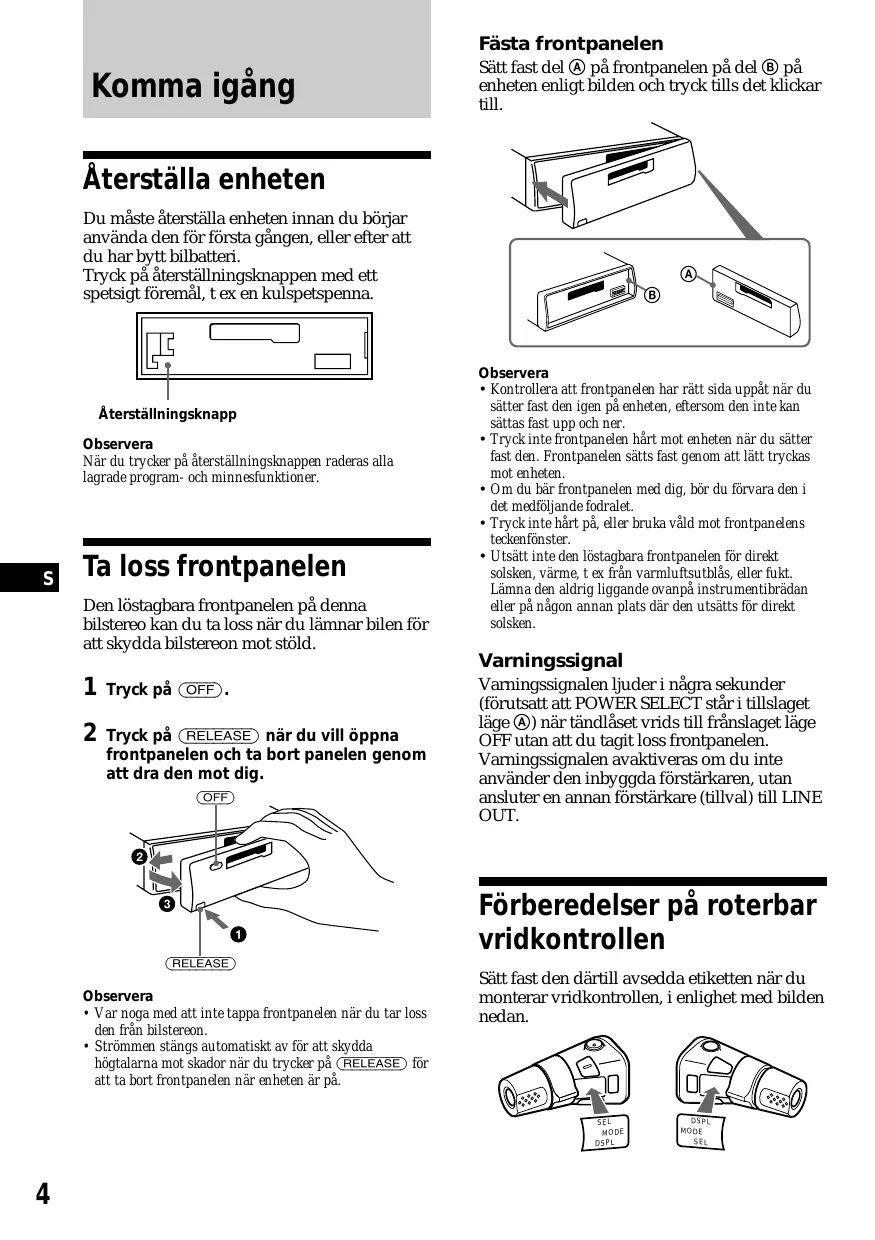

Återställa enheten

Du måste återställa enheten innan du börjar använda den för första gången, eller efter att du har bytt bilbatteri.

Tryck på återställningsknappen med ett spetsigt föremål, t.ex. en kulspetspenna.

Återställningsknapp

Observera

När du trycker på återställningsknappen raderas alla lagrade program- och minnesfunktioner.

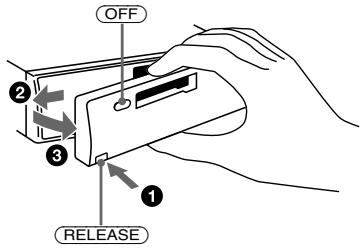

Den löstagbara frontpanelen på denna bilstereo kan du ta loss när du lämnar bilen för att skydda bilstereon mot stöld.

1 Tryck på OFF. 2 Tryck på (RELEASE) när du vill öppna frontpanelen och ta bort panelen genom att dra den mot dig.

Observera

• Var noga med att inte tappa frontpanelen när du tar loss den från bilstereon.
• Strömmen stängs automatiskt av för att skydda högtalarna mot skador när du trycker på (RELEASE) för att ta bort frontpanelen när enheten är på.

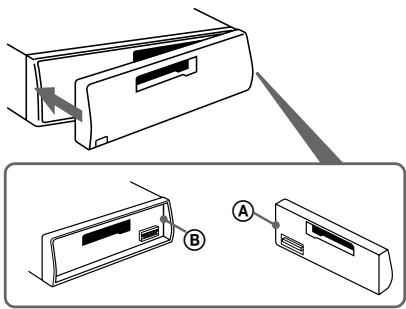

Fästa frontpanelen

Sätt fast del A på frontpanelen på del 8 på enheten enligt bilden och tryck tills det klickar till.

Observera

• Kontrollera att frontpanelen har rätt sida uppåt när du sätter fast den på enheten, eftersom den inte kan sättas fast upp och ner.
• Tryck inte frontpanelen hårt mot enheten när du sätter fast den. Frontpanelen sätts fast genom att lätt tryckas mot enheten.
• Om du bär frontpanelen med dig, bör du förvara den i det medföljande fodralet. Tryck inte hårt på, eller bruka våld mot frontpanelens teckenfönster.
• Utsätt inte den löstagbara frontpanelen för direkt solsken, värme, t ex från varmluftsutblås, eller fukt. Lämna den aldrig liggande ovanpå instrumentbrädan eller på någon annan plats där den utsätts för direkt solsken.

Varningssignal

Varningssignalen ljuder i några sekunder (förutsatt att POWER SELECT står i tillslaget läge A) när tändlåset vrids till frånslaget läge OFF utan att du tagit loss frontpanelen. Varningssignalen avaktiveras om du inte använder den inbyggda förstärkaren, utan ansluter en annan förstärkare (tillval) till LINE OUT.

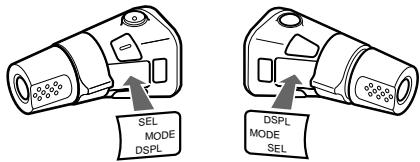

Förberedelser på roterbar vridkontrollen

Sätt fast den därtill avsedda etiketten när du monterar vridkontrollen, i enlighet med bilden nedan.

Ställ in klockan

Klockan har en 24-timmars digital tidsangivelse.

Om du ska ställa klockan på 10:08 gör du så här.

1 Tryck på OFF) eller DSPL medan radion är på. 2 Tryck på DSPL under två sekunder.

Siffrorna för timmar blinkar.

Ställ in siffrorna för timmar.

framåt

bakåt

Tryck lätt på SEL.

Siffrorna för minuter blinkar.

3 Ställ in siffrorna för minuter.

framåt

bakåt

3 Tryck lätt på DSPL.

Klockan aktiveras.

Observera

Om POWER SELECT-omkopplaren längst upp på enheten är inställd i läge, kan klockan inte ställas in såvida inte strömmen är påslagen. Ställ in klockan efter att du har slagit på radion.

Kassettspelare

Lyssna på band

Sätt i kassetten.

Uppspelningen startar automatiskt.

Om kassetten redan sitter i börjar du uppspelningen genom att trycka på upprepade gånger tills “PLAY” visas.

Den sida som är vänd uppåt spelas.

Den sida som är vänd nedåt spelas.

Tips

Om du vill ändra riktningen på bandtransporten, trycker du på MODE (◀ ▶) under uppspelningen.

Für att	Tryck på
Stoppa bandet	OFF
Mata ut kassetten	▲

Snabbspola bandet

Tryck under uppspelning på valfri sida av (SEEK/AMS) i mer än två sekunder.

Spola framåt

Spola bakåt

Om du vill börja uppspelningen under snabbspolningen trycker du på MODE (▶).

Hitta början av ett spår

— Automatisk musiksökning (AMS)

Du kan hoppa över upp till nio spår på en gång.

Tryck under uppspelning lätt på valfri sida av (SEEK/AMS).

Sökning efter efterföljande spår

Sökning efter föregående spår

Observera

Det är inte säkert att AMS-funktionen fungerar om:

• mellanrummen mellan spåren är kortare än 4 sekunder
• Det är brus mellan spåren.
• det finns långa avsnitt med låg volym eller inget ljud alls.

Andra inställningar

Varje gång du trycker på DSPL ändras inställningarna i teckenfönstret på följande sätt:

• Medan AF/TA-funktionen är inkopplad.

Spela bandet i olika lägen

Tryck på ① under uppspelning.

"INTRO" visas i teckenfönstret.

De första tio sekunderna av varje spår spelas upp.

När du hittar önskat spår trycker du på samma knapp en gång till och bilstereon går tillbaka till normalt uppspelningsläge.

Tryck på ② under uppspelning.

"REP" visas i teckenfönstret.

När det aktuella spåret har spelats klart spelas det upp igen från början.

Tryck en gång till på ② för att gå ur detta läge.

Växla till radion när bandet snabbspolas

— Automatisk tuneraktivering (ATA)

Tryck på ⑤ under uppspelning.

“ATA” visas i teckenfönstret.

Tryck på (SEEK/AMS) när du snabbspolar framåt eller bakåt, så slås tunern igång automatiskt efter två sekunder.

Tryck en gång till på ⑤ för att gå ur detta läge.

Skippa oinspelade delar när bandet spelas upp — Skippa oinspelade delar

Tryck på ⑥ under uppspelning.

"BL SKIP" visas i teckenfönstret.

Oinspelade avsnitt som är längre än åtta sekunder hoppas automatiskt över under uppspelning.

Tryck en gång till på 6 för att gå ur detta läge.

Spela ett CrO2- eller metallband

Tryck på 4 när du vill lyssna på ett CrO2- (TYPE II) eller metall- (TYPE IV) band.

"MTL" visas i teckenfönstret.

Tryck en gång till på ④ för att gå ur detta läge.

Använda bilradion

Lagra kanaler automatiskt

BTM-funktionen

På angiven våglängd väljer funktionen kanalerna med starkast signaler och lagrar dem i frekvensordning.

UNDVIK TRAFIKOLYCKOR!

Om du kör medan du söker in radiokanaler bör du använda den automatiska kanalsökningen eller förinställa snabbval istället för manuell sökning.

1 Tryck på SOURCE upprepade gånger för att välja tunern.

När du trycker på SOURCE ändras källan enligt följande:

2 Tryck på MODE upprepade gånger för att välja våglängd.

Varje gång du trycker på MODE ändras inställningarna i teckenfönstret på följande sätt:

3 Tryck på SENS/BTM i två sekunder.

Observera

• Kanaler med svaga signaler lagras inte på snabbvalsknapparna. Om endast ett fåtal kanaler tas emot förblir vissa snabbvalsknappar tomma.
• Om ett förinställt nummer visas i teckenfönstret, börjar enheten lagra kanalerna från den som visas.

Lagra endast vissa kanaler

Du kan lagra upp till 6 kanaler på varje våglängd (FM1, FM2, FM3, MW, och LW) i minnet för valfria förinställda snabbvalsknappar. På det sättet kan du lagra 18 kanaler på FM.

Om du försöker lagra en annan kanal på samma förinställda nummerknapp, raderas den tidigare lagrade kanalen.

1 Tryck på (SOURCE) upprepade gånger för att välja tunern. 2 Tryck på (MODE) upprepade gånger för att välja våglängd. 3 Tryck på (SEEK/AMS) när du vill söka efter en kanal som ska lagras på nummerknappen. 4 Tryck på önskad nummerknapp (1 till 6) i två sekunder.

Numret på snabbvalsknappen visas i teckenfönstret.

1 Tryck på (SOURCE) upprepade gånger för att välja band. 2 Tryck på (MODE) upprepade gånger för att välja våglängd. 3 Tryck på den förinställda nummerknappen (① till ⑥) som den önskade kanalen lagrats på.

Tips

Tryck på valfri sida av PRESET/DISC för att ordning ta fram de minneslagrade kanalerna (Snabbvalssökning).

Om FM-stereomottagningen är dålig - Enkanaligt läge

Tryck på SENS/BTM tills "MONO" tänds i teckenfönstret.

Ljudet blir bättre, men enkanaligt (Indikatorn "ST" försvinner.)

Ändra visningen i teckenfönstret

Varje gång du trycker på DSPL växlar teckenfönstret mellan frekvens och klocka.

Om du inte kan få in snabbvalskanalen

Tryck lätt på en av sidorna på (SEEK/AMS) för att i tur och ordning ta emot kanaler som är lagrade i minnet (Automatisk sökning).

Sökningen avbryts när en kanal tas emot. Tryck på valfri sida av knappen flera gånger tills du får in önskad kanal.

Observera

Om den automatiska sökningen avbryts för ofta, trycker du på (SENS/BTM) tills "LCL" (lokalt sökläge) visas i teckenfönstret. Bara de kanaler som har relativt starka signaler kan ställas in.

Tips

Om du känner till frekvensen kan du trycka in valfri sida av (SEEK/AMS) tills du får in önskad kanal (Manuell kanalinställning).

RDS

RDS (Radio Data System) är ett system i vilket FM-kanaler kan sända extra digital information vid sidan av den vanliga programsignalen. Din bilstereo ger dig många möjligheter. Här nämns bara några av dem: Lyssna på samma program utan manuell justering även om mottagningsfrekvensen ändras, lyssna på trafikmeddelanden och söka kanaler efter programtyp.

Observera

• Alla RDS-funktioner är inte tillgängliga i alla länder eller regioner.
• Det är inte säkert att RDS fungerar på rätt sätt om signalerna är svaga eller om den kanal du tar emot inte sänder RDS-data.

Visa kanalens namn

Namnet på den kanal som tas emot visas i teckenfönstret.

Välj en FM-station.

Om kanalen sänder RDS-data visas kanalens namn i teckenfönstret.

F1 BBC F M

Observera

När "" visas tas en RDS-kanal emot.

Ändra inställningar

Varje gång du trycker på DSPL ändras inställningarna i teckenfönstret på följande sätt:

Frekvens Tid Kanalens namn

Observera

"NO NAME" visas om den mottagna kanalen inte sänder RDS-data.

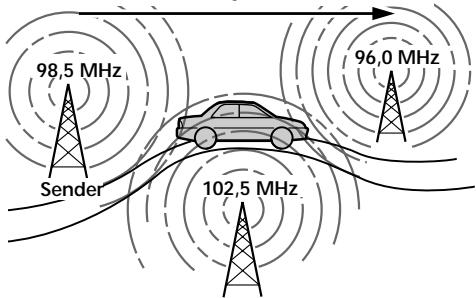

Lyssna på samma program utan manuell justering Även om mottagningsfrekvensen ändras — AF-funktionen

Funktionen AF (Alternative Frequencies) väljer automatiskt kanalen med den starkaste signalen i nätet. Resultatet blir att du kan lyssna på samma program under en längre körsträcka utan att behöva ställa om det manuellt.

Frekvensen byts automatiskt.

1 Välj en FM-kanal. 2 Tryck på AF/TA så att "AF" visas i teckenfönstret. Enheten börjar söka efter en alternativ kanal med starkare signal i samma nät.

Observera

När det inte finns någon alternativ kanal i området och du inte behöver söka efter någon, stänger du av AF-funktionen genom att trycka på (AF/TA) tills "AF" försvinner.

Andra inställningar

Varje gång du trycker på AF/TA ändras inställningarna i teckenfönstret på följande sätt:

• Välj detta för att stänga av både AF- och TA-funktionerna.

Observera

• "NO AF" och kanalnamnet blinkar omväxlande om enheten inte kan hitta någon alternativ kanal i nätet.
• Om kanalnamnet börjar blinka efter att en kanal valts med AF-funktionen, betyder detta att det inte finns någon alternativ frekvens. Tryck på (SEEK/AMS) medan kanalnamnet blinkar (inom åtta sekunder). Enheten börjar söka efter en frekvens med samma PI-information (Programme Identification). ("PI seek" visas men inget ljud hörs). Om enheten inte kan hitta en annan frekvens, visas "NO PI" och enheten återgår till ursprungsfrekvensen.

Lyssna på regionala program

Med funktionen "REG" (regionalt på) kan du lyssna på ett regionalt program utan att byta till en annan regionalkanal. (Observera att du måste sätta på AF-funktionen.) Enheten är fabriksinställd på "REG" men du kan stänga av funktionen på följande sätt.

Tryck på AF/TA i mer än två sekunder tills "REG" försvinner.

Observera att om du stänger av "REG"-funktionen kan enheten växla till en annan regionalkanal inom samma nät.

Observera

Denna funktion fungerar inte i Storbritannien och vissa andra områden.

Lokallänk-funktionen (Local Link) (endast Storbritannien)

Med lokallänk-funktionen kan du välja andra lokala kanaler i området, även om de inte är lagrade som snabbval.

1 Tryck på en snabbvalsknapp som har en lokal station lagrad. 2 Tryck på snabbvalsknappen igen inom fem sekunder. 3 Upprepa proceduren tills önskad lokalkanal tas emot.

Lyssna på trafikmeddelanden

Med TA (Traffic Announcement) och TP (Traffic Programme) kan en FM-kanal som sänder trafikmeddelanden tas emot automatiskt även om du lyssnar på andra programkällor.

Tryck på AF/TA tills "TA" eller "AF TA" visas i teckenfönstret.

Enheten börjar söka efter kanaler med trafikinformation. "TP" visas i teckenfönstret när enheten hittar en kanal som sänder trafikmeddelanden.

"TA" börjar blinka när trafikmeddelandet börjar, och slutar blinka när meddelandet är slut.

Tips

Om trafikmeddelandet börjar när du lyssnar på någon annan programkälla växlar enheten automatiskt till meddelandet och återgår sedan till det du tidigare lyssnade på när meddelandet är slut.

Observera

• "NO TP" blinkar under fem sekunder om den mottagna kanalen inte sänder trafikmeddelanden. Enheten börjar sedan söka efter en kanal som sänder trafikmeddelanden.
• När "EON" och "TP" visas samtidigt i teckenfönstret utnyttjar aktuell kanal trafikmeddelanden från andra kanaler i samma nät.

Avbryta det trafikmeddelande som tas emot

Tryck kort på AF/TA

Håll AF/TA intryckt tills "AF" inte visas i teckenfönstret för att koppla ur mottagning av trafikmeddelanden helt.

Förinställa volymen på trafikmeddelanden

Du kan förinställa volymen på trafikmeddelanden så att du är säker på att du hör dem ordentligt. Volymen ställs in automatiskt när trafikmeddelandet börjar.

1 Välj önskad volym. 2 Tryck på ③ samtidigt som du håller SEL nedtryckt.

"TA VOL" visas och inställningen lagras.

Ta emot olycksmeddelanden

Om ett olycksmeddelande börjar sändas medan du lyssnar på radion får du in meddelandet automatiskt. Om du lyssnar på annat än radio kan du ta emot olycksmeddelanden endast om AF- eller TA-funktionen är på. Enheten växlar automatiskt till olycksmeddelanden oberoende av vad du lyssnar på för tillfället.

Förinställa RDS-kanaler med AF- och TA-data

När du förinställer RDS-kanalerna lagras både kanalernas data och frekvens, så du behöver inte aktivera AF- eller TA-funktionen varje gång du tar in den förinställda kanalen. Du kan välja olika inställningar (AF, TA, eller båda) för olika kanaler eller ha samma inställningar för alla förinställda kanaler.

Göra samma inställningar för alla förinställda kanaler

1 Välj ett FM-band. 2 Tryck på AF/TA flera gånger och välj antingen "AF", "TA" eller "AF TA" (för både AF- och TA-funktioner).

Observera att om du stänger av "AF TA"-funktionen lagras inte bara RDS-kanaler utan också andra FM-kanaler.

3 Tryck på (SENS/BTM) under två sekunder.

Göra olika inställningar för varje förinställd kanal

1 Välj ett FM-band och ta in önskad kanal. 2 Tryck på AF/TA flera gånger och välj antingen "AF", "TA" eller "AF TA" (för både AF- och TA-funktioner). 3 Välj önskad sifferknapp för förinställning och tryck in den i två sekunder tills "MEM" visas.

För förinställning av andra stationer upprepar du proceduren från steg 1 till 3.

Tips

Om du vill ändra den förinställda AF- och/eller TA-inställningen medan du tar emot den förinställda kanalen kan du göra detta genom att aktivera/avaktivera AF- eller TA-funktionen.

Söka kanaler efter programtyp

Du kan hitta önskad kanal genom att välja någon av programtyperna som visas nedan.

Observera

I länder eller områden där EON-data inte sänds kan du bara använda denna funktion för kanaler som du redan har tagit emot någon gång.

Programtypert	Teckenfonster
Nyhetert	NEWS
Reportage	AFFAIRS
Information	INFO
Sport	SPORT
Utbildning	EDUCATE
Drama	DRAMA
Kultur	CULTURE
Vetenskap	SCIENCE
Diverse	VARIED
Pop	POP M
Rock	ROCK M
Populärmusik	M.O.R. M
Lättare klassiskt	LIGHT M
Klassiskt	CLASSICS
Andra musiktyper	OTHER M
Väder	WEATHER
Affärsnyheter	FINANCE
Barnprogram	CHILDREN
Samhällsnyheter	SOCIAL A
Religion	RELIGION
Ring in	PHONE IN
Resor	TRAVEL
Nöje	LEISURE
Jazz	JAZZ
Country	COUNTRY
Nationalmusik	NATION M
Musik für ädre	OLDIES
Folkmusik	FOLK M
Dokumentärer	DOCUMENT
Inte angiven	NONE

Observera

Du kan inte använda denna funktion i vissa länder

PTY-data (val av programtyp) inte är tillgänglig.

1 Tryck på (PTY) under FM-mottagning tills "PTY" visas i teckenfönstret.

PTY INFO

Den aktuella programtypens namn visas om kanalen sänder PTY-data. "--------" visas om den mottagna kanalen inte är en RDS-kanal eller om RDS-data inte har tagits emot.

2 Tryck på PTY flera gånger tills önskad programtyp visas.

Programtyperna visas i ordning enligt tabellen ovan. Observera att du inte kan välja "NONE" (Inte angiven) vid sökning.

PTY SPORT

3 Tryck på valfri sida av (SEEK/AMS).

Enheten börjar söka efter en kanal med den valda programtypen. När enheten hittar programmet visas programtypen igen under fem sekunder.

"NO" och programtypen visas omväxlande under fem sekunder om enheten inte kan hitta programtypen och återgår sedan till föregående kanal.

Automatisk inställning av klockan

Med CT-data (Clock Time) kan klockan i bilstereon ställas automatiskt.

Under FM-mottagning trycker du på ② och SEL samtidigt.

"CT" visas och klockan ställs.

FM1

Avbryta CT-funktionen

Tryck på knapparna en gång till.

Observera

• CT kanske inte fungerar trots att en RDS-kanal har ställts in. Den tid som har ställts av CT-funktionen är kanske inte exakt.

Ytterligare funktioner

Använda vridkontrollen

Vridkontrollen används genom att trycka på knapparna och/eller vrida på reglagen. Du kan styra den valfria CD-/MD-spelaren med vridkontrollen.

Genom att trycka på knapparna (knapparna SOURCE och MODE)

Varje gång du trycker på SOURCE ändras inställningen på följande sätt:

TAPE → TUNER → CD → MD

Om du trycker på MODE ändras driften enligt följande:

bandtransporten. - bandet FM1 → FM2 → FM3 → MW → LW . CD-/MD-spelaren.

Tips

Du kan slå på bilstereon genom att trycka på (SOURCE) på vridkontrollen.

Genom att vrida (kontrollen SEEK/AMS)

Vridkontrollen lätt och släpp den för att:

• Hitta början av spåren på ett band. Vrid och håll kontrollen, släpp den för att snabbspola bandet. Vrid och håll kontrollen, släpp den sedan så börjar uppspelningen.
• Hitta ett bestämt spår på en skiva. Vrid och håll kontrollen tills du hittar den bestämda punkten i spåret. Släpp sedan upp den för att starta uppspelningen.
• Ta in kanaler automatiskt. Vrid och håll kontrollen för att ta in den specifika kanalen.

Genom att vrida samtidigt som du trycker (kontrollen PRESET/DISC)

Tryck in och vrid på kontrollen när du vill:

• Motta de kanaler som har lagrats på snabbvalsknapparna.
• Byta skiva.

Övriga funktioner

Vridkontrollen VOL för att justera volymen.

Tryck på OFF för att stänga av enheten.

Tryck på DSPL för att ändra det som visas.

Byta styrriktning

Styrriktningen för de olika reglagen ställdes in enligt nedanstående illustration före vridkontrollens leverans från fabriken.

Om du monterar vridkontrollen på höger sida av ratten kan du byta kontrollernas styrriktning.

Tryck på SEL i två sekunder medan du trycker på VOL-kontrollen.

Ljudjustering

1 Välj vilka egenskaper du vill justera genom att upprepade gånger trycka på (SEL) tills ett av följande visas: VOL (volym) → BAS (bas) → TRE (diskant) → BAL (vänster-höger) → FAD (framsida-baksida) 2 Justera den egenskap du valt genom att trycka på knappen ⊕ eller ⊖.

Justera inom 3 sekunder efter att du har valt egenskap. (Efter 3 sekunder fungerar knappen som volymknapp igen.)

Dämpa ljudet

Tryck på ATT

"ATT" blinkar i teckenfönstret.

Återgå till tidigare ljudnivå genom att trycka på samma knapp en gång till.

Tips

Enheten minskar volymen automatiskt när ett telefonsamtal kommer in (funktionen Telephone-ATT).

Ändra ljud och pipljud

Höja basljudet - D-bass

Ger dig ett tydligare och starkare basljud. D-bass-funktionen höjer den lågfrekventa signalen med en skarpare kurva än den vanliga basförstärkaren. Du kan höra basen tydligare även om talljudet har samma volym. Du kan höra basljudet tydligare med bibehållen volymstyrka på sångpartiet. Med D-BASS-kontrollen kan du enkelt förstärka och justera basljudet. Denna effekt liknar den du får med ett subwoofer-system (tillval). Funktionen Digital D-bass* skapar dessutom ett tydligare och mer kraftfullt basljud än Analog D-bass.

Justera baskurvan

Vrid på D-BASS-ratten när du vill justera basnivån (1, 2 eller 3).

"D-BASS" * visas i teckenfönstret.

Avbryt genom att vrida ratten till OFF-läge.

• Om en CD-växlare (tillval) har funktionen Digital D-BASS, visas "DIGITAL D-BASS" i teckenfönstret under CD-uppspelning.

Observera

Om basljudet förvrängs, justera det via D-BASS-kontrollen eller volymknappen.

Dämpa ljudsignalen

Tryck på ⑥ samtidigt som du trycker på SEL.

Du får tillbaka ljudsignalen genom att trycka på samma knappar igen.

Observera

Varningssignalen avaktiveras om du inte använder den inbyggda förstärkaren, utan ansluter en annan förstärkare (tillval) till LINE OUT.

Med tillvalsutrustning

CD-/MD-spelare

I denna konfiguration kan du med denna enhet kontrollera upp till sju externa CD-/MD-spelare:

CD-spelare - max fem stycken

MD-spelare - max fem stycken

Samtliga kombinationer upp till sju stycken totalt är möjliga.

Spela upp en CD-/MD-skiva

Tryck på SOURCE tills indikeringen för önskad spelare visas i teckenfönstret.

CD-/MD-uppspelningen börjar.

När en CD-/MD-växlare är ansluten spelas alla spår från början.

Välja CD-/MD-spelare (när flera CD-/MD-spelare är anslutna)

Tryck på MODE upprepade gånger för att välja önskad CD-/MD-spelare.

Andra visade alternativ

Varje gång du trycker på DSPL under CD-/MD-uppspelning, ändras informationen i teckenfönstret på följande sätt:

• Om ett spår på en MD-skiva inte är förinspelat, visas "NO NAME" i teckenfönstret.

Tips

Om MD-skivans namn är för långt visas endast de första åtta tecknen i teckenfönstret.

Hitta ett visst spår — AMS-funktionen

Under uppspelning trycker du på valfri sida av (SEEK/AMS) en gång för varje spår som du vill hoppa över.

Sökning efter efterföljande spår

Sökning efter föregående spår

Hitta en viss punkt i ett spår

Manuell sökning

Under uppspelning håller du endera sidan på (SEEK/AMS) intryckt. Släpp knappen när du har hittat önskat avsnitt.

Söka framåt

Söka bakåt

Byta till andra skivor

Tryck på valfri sida på PRESET/DISC under uppspelning.

Återgå till föregående skiva

Fortsätt till nästa skiva

Spela början av alla spår

— Snabbsökning

De första tio sekunderna av varje spår på den senast valda skivan spelas i tur och ordning. När den första skivan har spelats klart spelas nästa.

Tryck på ① under uppspelning. "INTRO" visas i teckenfönstret.

När du hittar önskat spår trycker du på knappen en gång till. Bilstereon går då tillbaka till normalt CD-/MD-spelläge.

Spela spår flera gånger

— Upprepad spelning

Spela ett spår flera gånger

Tryck på ② under CD-/MD-uppspelning så att "REP 1" visas i teckenfönstret.

Spela en skiva flera gånger

Tryck på ② under CD-/MD-uppspelning så att "REP 2" visas i teckenfönstret.

Spela upp alla skivor i spelaren flera gånger

Tryck på ② under CD-/MD-uppspelning så att "REP 3" visas i teckenfönstret.

Varje gång du trycker på ② ändras inställningarna i teckenfönstret på följande sätt:

• "REP 3" används endast när två eller flera CD-/MD-spelare är anslutna.

Spela spår i slumpmässig ordning — Slumpmässig spelning

Spela spåren på aktuell skiva i slumpmässig ordning

Tryck under CD-/MD-uppspelning upprepade gånger på ③ tills "SHUF 1" visas i teckenfönstret.

Spela spåren i slumpmässig ordning på alla skivor i en spelare

Tryck under CD-/MD-uppspelning upprepade gånger på ③ tills "SHUF 2" visas i teckenfönstret.

Spela upp alla skivor i den aktuella anslutna CD-/MD-spelaren i slumpmässig ordning

Tryck under CD-/MD-uppspelning upprepade gånger på ③ tills "SHUF 3" visas i teckenfönstret.

Varje gång du trycker på ③ ändras inställningarna i teckenfönstret på följande sätt:

• "SHUF 3" används endast när två eller flera CD-/MD-spelare är anslutna.

Observera: CD-/MD-spelare styrs var för sig.

Om du trycker på ① under slumpmässig uppspelning, spelas de första tio sekunderna av varje spår i slumpmässig ordning.

Säkerhetsföreskrifter

• Om du har parkerat bilen i direkt solljus så att temperaturen i bilen har stigit markant, bör du låta CD-spelaren svalna innan du använder den.
• Om ingen ström tillförs enheten, kontrollerar du först anslutningarna. Kontrollera säkringen om allt i övrigt är i sin ordning.
• Om inget ljud kommer från ett system med två högtalare, ställer du uttoningskontrollen i mittenläget. När bandet har spelats upp länge, kan kassetten bli varm på grund av den inbyggda effektförstärkaren. Detta beror inte på något fel.

Om du har några frågor eller problem som rör enheten och som inte tas upp i bruksanvisningen, tar du kontakt med närmaste Sony-återförsäljare.

Så här bibehåller du högsta ljudkvalitet

Se till att inte spilla juice eller aska på bilstereon om du har drickhållare placerade i närheten. Om du råkar spilla något på enheten eller kassettbanden kan bandhuvudena skadas och detta reducerar ljudkvaliteten eller stör den helt och hållet. Kassettrengöringsvätskorna avlägsnar inte socker från bandhuvudena.

Sköta kassetterna

Skötselföreskrifter

Vidrör inte bandets yta, eftersom smuts och damm kan smutsa ned bandhuvudena. - Förvara inte kassetterna tillsammans med utrustning som t.ex. högtalare eller förstärkare som kan ha inbyggda magneter, eftersom detta kan leda till att bandet raderas eller förstörs. - Utsätt inte kassetterna för direkt solljus, extrema låga temperaturer eller fukt. - Om bandet inte är tillräckligt spänt kan det fastna i maskinen. Sätt in en penna eller liknande i hjulet för att rulla in bandet så att det blir ordentligt spänt innan du sätter i det.

Kassetter i dålig kondition och lösa etiketter kan orsaka problem när du sätter i eller tar ut ett kassettband. Ta bort eller byt ut lösa etiketter.

Kassetter som är längre än 90 minuter. Kassetter som är längre än 90 minuter rekommenderas inte annat än för kontinuerlig spelning. De band som används för att tillverka dessa kassetter är mycket tunna och kan därför lätt bli utsträckta. Om dessa band spelas och stängs av ofta, kan detta resultera i att de dras in i kassettdäcksmekanismen.

Underhåll

Byta säkring

När du byter säkring, se till att använda en med rätt ampere. Om säkringen går, kontrollera anslutningen och byt säkring. Om säkringen går igen när den är bytt, kan det bero på internt fel. I så fall ska du kontakta din Sony-återförsäljare.

Varning

Använd aldrig en säkring med högre amperetal än den säkring som medföljer, eftersom detta kan skada bilstereon.

Rengör anslutningar

Bilstereon fungerar inte tillfredsställande om anslutningarna mellan stereon och frontpanelen inte är rena. Undvik detta genom att trycka på för att öppna frontpanelen, ta sedan bort den och gör rent anslutningarna med en bomullstopp doppad i alkohol. Tryck inte för hårt med bomullstoppen, eftersom anslutningarna då kan skadas.

Ta ur bilstereon

1

2

3

4

Knappar och deras placering

Mer information om respektive knapp finns på den sida som anges.

Knapp för sökning radio (SEEK/AMS) 5, 6, 8, 9, 11, 14, 15 2 Knapp för programkälla (SOURCE) (TAPE/TUNER/CD/MD) 5, 7, 8, 14 Knappar för ljudjustering + och - (volym/bas/diskant/vänster-höger/ framsida-baksida) 5, 13 4 Lägesknappen (MODE) () Under radiomottagning: Bandvalsknapp (BAND) 7,8 Under banduppspelning: Knapp för ändring av bandtransportriktning 5 Under CD-/MD-uppspelning: Val av växlare 14 5 Omkopplaren POWER SELECT (på översidan) Mer information finns i avsnittet som handlar om omkopplaren POWER SELECT i bruksanvisningen om Installation/Anslutningar som medföljer. 6 Strömbrytare (OFF) 4,5 7 Knapp för att byta visningsläge/tidsinställning (DSPL) 5,6,8,14 Knapp för frekvenskänslighet/SENS lagring i minnet (SENS/BTM) 8, 10 9 Utmatningsknapp (EJECT/△) 5 10 Vid radiomottagning: Förinställda snabbvalsknappar 7,8,9, 10

Under uppspelning av kassettband/CD/ MD:

① INTRO 6,15 ② REPEAT 6, 15 ③ SHUF 15 MTL6 ⑤ ATA 6 ⑥ BL SKIP 6

Knapp för att lossa frontpanelen (RELEASE) 4,17 12 Återställningsknappen (på framsidan av enheten bakom frontpanelen) 4 Tryck på denna knapp innan bilstereon tas i bruk för första gången, efter varje bilbatteribyte och när knapparna inte fungerar som de ska. 13 Ljuddämpningsknapp (ATT) 13 Knapp för val av kontrolläge (SEL) 5, 10, 11, 13, 14 15 Teckenfönster 16 Knapp för diskminnes funktion (PTY) 11 Knapp för inställning radio/kassett (PRESET/DISC) Under tunermottagning: PRESET STATIONS SELECT 8 Under CD-/MD-uppspelning: Byta skiva.15 Knapp för automatisk frekvensökning/trafikmeddelanden (AF/TA) 9, 10 19 D-BASS-kontroll 13

Tekniska data

Kassettspelaren

Svaj och fladder 0,08% (WRMS)

Frekvensgång 30 - 18.000 Hz

Signal/brus-förhållande

Kassetttyp

TYPE II, IV

TYPE I

61 dB

58 dB

Bilradion

FM

Mottagningsområde 87,5-108,0 MHz

Antennuttag Uttag för bilantenn

Mellanfrekvens 10,7 MHz

Användbar känslighet 9 dBf

75 dB vid 400 kHz

Signalbrusförhållande 65 dB (stereo),

68 dB (mono)

Övertonsdistortion vid 1 kHz

0,7 % (stereo),

0,4 % (mono)

Separation

35 dB vid 1 kHz

Frekvensgång

30 - 15 000 Hz

MW/LW

Mottagningsområde MW: 531 - 1 602 kHz

LW: 153 - 281 kHz

Antennuttag

Uttag för bilantenn

Mellanfrekvens

10,71 MHz/450 kHz

Känslighet

MW: 30µV

LW: 50 µV

Förstärkare

Utgångar

Högtalarimpedans

Maximal uteffekt

Högtalaruttag

(plomberade uttag)

Från 4 till 8 ohm

40W× 4 vid 4 ohm)

Allmänt

Utgångar Telefondämpningskontrollsladd

Styrkabel för förstärkare

Valfria tillbehör Styrkablar BUS

(levereras med)

Väljare för ljudkälla

XA-C30

Rätt till ändringar förbehålls.

Felsökning

De flesta problem som uppstår med bilstereon kan du åtgärda med hjälp av informationen i listan nedan.

Innan du går igenom listan bör du kontrollera att instruktionerna för hur man använder bilstereon har följts.

Allmänt

Problem	Orsak/Åtgård
Ljudortfall	• Justera volymen med ⊙. • Ställ nedtoningsreglaget i mittenläge i 2-högtalarsystemet.
Indikatorerna visas inte i teckenfönstret.	Ta loss frontpanelen och gör ren anslutningarna. I avsnittel “Rengöra ansluttingar” under rubriken “Underhäll” finns en beskrivning på hur du gör.
Inget pipljud	• Du använder inte den inbyggda Förstärkaren,utan har anslutit en annan Förstärkare (tillval) till LINE OUT. • Varningssignalen dämpas (sid 14).

Banduppspelning

Problem	Orsak/Åtgård
Ljudstörningar	Bandhuvudet År smutsigt. → Rengör det.
AMS fungerar inte som det skå.	Störningar på oinselade avsnitt mellan spären.Det oinselade avsnittet mellan två spär År für kort (kortare ønfyra sekunder).▶► på (SEEK/AMS) har tryckts in strax fore början av{nasta spär.►► på (SEEK/AMS) har tryckts in strax after späretsr början.En langre paus eller att avsnitt med lög volym eller lög frekvens l accesses av som en oinspelad del.

Radiomottagning

Problem	Orsak/Åtgård
Det går inte att förintälla en radiokanal.	• Lagra rätt frekvens i minnet. • Sändningen är für svag.
Den automatiska kanalsökningen fungerar inte.	Sändningen är für svag. → Ställ in kanalen manuellt.
"ST" blinkar i teckenfönstret.	• Ställ in kanalen noggrant. • Sändningen är für svag. → Tryck på (SENS/BTM) für att koppla in enkanalig radiomottagning (MONO visas i teckenfönstret).

RDS-funktioner

Problem	Orsak/Ätgård
En sökning påbörjas{nagra sekunder after att du har böjrat lyssna.	Kanalen kan inte ta emot trafikprogram eller har en svag signal. → Tryck på AF/TA sà att Funktionen slås av.
Inga trafikmeddelanden tas emot.	• Aktivera TA-funktionen. • Kanalen sönder inga trafikmeddelande trots att den är en trafikprogramkanal. → Byt kanal.
"NONE" visas.	Kanalen sönder ingen speciell typ av program.

Uppspelning av skiva

Problem	Orsak/Åtgård
Ljudet hoppar.	Smutsig eller skadad skiva.

Felkoder (när en eller flera CD-/MD-spelare är anslutna)

Följande felkoder blinkar i ca fem sekunder i teckenfönstret samtidigt som en varningssignal hörs.

Teckenfönster	Orsak	Lösning
NO MAG	Skivmagasinet har inte sats in i CD-/ MD-spelaren.	Sätt i skivmagasinet med skivorna i CD-/MD-spelaren.
NO DISC	Det finns ingen skiva i skivmagasinet.	Ta ut magasinet och sätt i en skiva.
NG DISCS	Av;nagon orsak kan inte en CD-/MD-skiva spelas upp.	Sätt i en annan CD-/MD-skiva.
ERROR	Skivan är smutsig.	Rengör skivan.
	Skivan har sats i upp och ned.	Sätt i skivan korrekt.
RESET	CD-/MD-spelaren kan inte användas på grund av;nagot fel.	Tryck på äterställningsknappen (reset) på,enheten.
HI TEMP	Temperaturen overstiger 50°C.	Vänta tills temperaturen sjunker till under 50°C.

Om ovannämnda lösningar inte hjälper dig att förbättra situationen, ta kontakt med närmaste Sony-återförsäljare.

Register

A

Alternativ frekvens (AF) 9

ATT 13

Automatisk musiksökning (AMS) 6, 14

Automatisk sökning 8

Automatisk avstängning (ATA) 6

B

FAD (framsida-baksida) 13

Frontpanelen 4

K

Klocka 5, 11

L

Lokalsökning (LCL) 8

M, N, O

Manuell kanalinställning 8

Manuell sökning 15

MD-uppspelning 14

METAL 6

P, Q

Pip-tonen 14

Programtyp (PTY) 11

R

Radio 7

RDS (Radio Data System) 8

S

Skippa oinspelade delar 6

Slumpmässig spelning 15

Snabbsökning 6,15

Snabbvalssökning 8

Spola bakåt 5

Spola framåt 5

Säkring 17

T

Teckenfönster 6,8,9,14

Telefon-ATT 13

Trafikmeddelande (TA) 10

Trafikprogram (TP) 10

TRE (diskant) 13

U

Upprepad spelning 6, 15

V,W,X,Y,Z

Varningssignal 4

Vridkontroll 4,12,13

Återställning 4

Välkommen!
