Tipo de producto	Autorradio de cassette con sintonizador RDS y control de reproductor de CD/MD opcional
Marca	Sony
Modelo	XR-C5109R
Dimensiones (L × A × P)	Aproximadamente 188 × 58 × 181 mm
Dimensiones de montaje	Aproximadamente 182 × 53 × 164 mm
Peso	Aproximadamente 1,2 kg
Alimentación	Batería 12 V CC (masa negativa)
Potencia de salida máxima	40 W × 4 (a 4 ohmios)
Impedancia de los altavoces	4-8 ohmios
Reproducción de cassettes	4 pistas, 2 canales estéreo, rango de frecuencia 30-18 000 Hz, fluctuación y trémulo 0,08 %
Sintonizador FM	Rango 87,5-108,0 MHz, sensibilidad 9 dBf, selectividad 75 dB a 400 kHz
Sintonizador MW/LW	MW: 531-1 602 kHz, LW: 153-281 kHz
Funciones RDS	AF (frecuencias alternativas), TA (anuncios de tráfico), PTY (tipo de programa), CT (reloj automático)
Controles	Control rotatorio RM-X4S, botones en el panel frontal
Funciones de reproducción de cassette	AMS, escaneo de inicio, repetición, salto de blancos, reproducción CrO2/metal, ATA
Funciones CD/MD (opcional)	AMS, escaneo de inicio, repetición (pista/disco/todas), reproducción aleatoria, control de hasta 7 unidades
Ajustes de sonido	Volumen, graves, agudos, balance, fader, D-bass (analógico/numérico)
Atenuación	Touch ATT, atenuación automática para teléfono
Panel frontal desmontable	Sí, con alarma sonora
Mantenimiento	Limpieza de los conectores con alcohol, reemplazo del fusible
Seguridad	Fusible de protección, panel frontal desmontable
Accesorios suministrados	Piezas de instalación, control rotatorio RM-X4S, estuche del panel frontal
Información general	Manual disponible en FR, EN, ES, PT, SV

Preguntas frecuentes - XR-C5109R SONY

¿Cómo restablecer el autorradio Sony XR-C5109R?

Antes del primer uso o después de cambiar la batería, presione el botón de restablecimiento (reset) con un objeto puntiagudo, como un bolígrafo. Esto borra todas las emisoras y ajustes memorizados.

¿Cómo desmontar el panel frontal?

Presione OFF, luego RELEASE para abrir el panel. Deslícelo ligeramente hacia la izquierda y tire hacia usted. Guárdelo en el estuche suministrado.

¿Cómo ajustar el reloj?

Mantenga presionado DSPL durante dos segundos hasta que parpadeen las horas. Use las teclas + / - o la rueda para ajustar, presione SEL para pasar a los minutos, ajuste, luego presione DSPL para confirmar.

¿Cómo memorizar automáticamente las emisoras de radio?

Seleccione la banda (FM1, FM2, FM3, MW, LW) presionando varias veces MODE, luego mantenga presionado SENS/BTM durante dos segundos. Las emisoras más potentes se memorizan automáticamente.

¿Cómo activar los anuncios de tráfico (TA)?

Presione AF/TA hasta que aparezca 'TA' o 'AF TA'. El aparato busca emisoras que transmitan anuncios de tráfico. El volumen de los anuncios se puede preajustar (ver manual).

¿Cómo usar el control rotatorio?

El control rotatorio permite cambiar de fuente (SOURCE), de banda (MODE) y navegar por las pistas. Gire la rueda para buscar emisoras o pistas, empújela para confirmar las preselecciones.

¿Qué hacer si el sonido está distorsionado en la reproducción de cassette?

Limpie el cabezal de reproducción con un kit de limpieza adecuado. Use cassettes de buena calidad y verifique que no estén dañados.

¿Cómo limpiar los conectores del panel frontal?

Desmonte el panel frontal, luego limpie los conectores con un hisopo empapado en alcohol. No ejerza presión excesiva.

¿Puedo conectar un cambiador de CD/MD?

Sí, puede conectar hasta siete unidades externas (CD y/o MD) usando el cable BUS (se vende por separado). Use las teclas SOURCE y MODE para seleccionar la unidad.

¿Cómo cambiar la dirección de funcionamiento del control rotatorio?

Si monta el control rotatorio a la derecha del volante, puede invertir la dirección de los controles. Mantenga presionado SEL durante dos segundos mientras empuja la rueda VOL.

MANUAL DE USUARIO XR-C5109R SONY

Manual de instrucciones ES

Bruksanvisning

Con respecto a la instalación y las conexiones, consulte el manual de instalación/conexiones suministrado.

Consulte el manual adjunto respecto a la instalación/conexiones.

RC-61 (1 m), RC-62 (2 m)

Equipo opcional

Cambiador de CD

CDX-605 (10 discos)

Cambiador de MD MDX-62

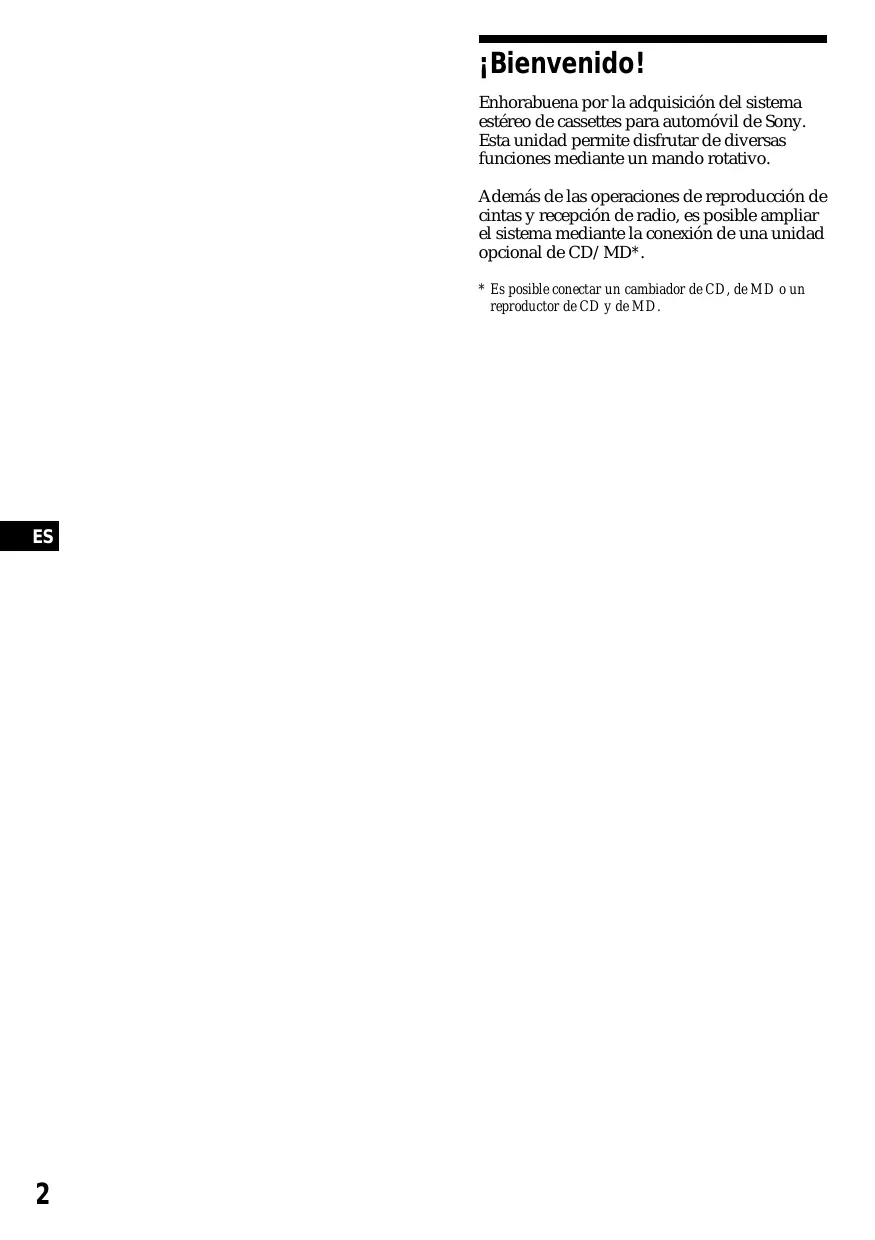

Enhorabuena por la adquisición del sistema estéreo de casetes para automóvil de Sony. Esta unidad permite disfrutar de diversas funciones mediante un mando rotativo.

Además de las operaciones de reproducción de cintas y recepción de radio, es posible ampliar el sistema mediante la conexión de una unidad opcional de CD/MD*.

• Es posible conectar un cambiador de CD, de MD o un reproductor de CD y de MD.

Índice

Sólo para esta unidad

Procedimientos iniciales

Restauración de la unidad 4

Extracción del panel frontal. 4

Preparación del mando rotativo 4

Puesta en hora del reloj 5

Reproductor de casetes

Escucha de cintas 5

Reproducción de la cinta en varios ... 6

Radio

Memorización automática de emisoras — Función de memorización de la mejor sintonía (BTM) 7

Memorización de las emisoras deseadas...... 7

Recepción de emisoras memorizadas 8

RDS

Descripción general de la función RDS 8

Visualización del nombre de la emisora..... 8

Resintonización automática del mismo programa - Frecuencias alternativas (AF) 9

Recepción de anuncios de tráfico 10

Memorización de las emisoras RDS con los datos AF y TA 10

Localización de emisoras mediante el tipo de programa 11

Ajuste automático del reloj 12

Otras unidades

Uso del mando rotativo 12

Ajuste de las características del sonido 13

Atenuación del sonido 14

Cambio de los ajustes de sonido y tono del pitido 14

Con el equipo opcional

Unidad de CD/MD

Reproducción de discos compactos (CD)/ minidiscos (MD) 15

Exploración de los temas — Exploración de introducciones 15

Reproducción repetida de temas - Reproducción repetida 16

Reproducción de temas en orden aleatorio — Reproducción aleatoria 16

Información complementaria

Precauciones 17

Mantenimiento 18

Desmontaje de la unidad 18

Ubicación de los controles 19

Especificaciones 20

Guía para la solución de problemas 21

Procedimientos iniciales

Restauración de la unidad

Antes de emplear la unidad por primera vez, o bien antes de sustituir la batería del automóvil, es necesario restaurar dicha unidad.

Presione la tecla de restauración con un objeto puntiagudo, como un bolígrafo.

Tecla de restauración

Nota

Al presionar la tecla de restauración se borrarán todos los programas memorizados y las funciones de memoria.

Extracción del panel frontal

Es posible extraer el panel frontal de la unidad para evitar que lo roben.

1 Presione (OFF). 2 Pulse (RELEASE) para abrir el panel frontal. A continuación, deslícelo ligeramente hacia la izquierda y extráigalo tirando hacia afuera.

Notas

• Tenga cuidado de no dejar caer el panel frontal cuando lo extraiga de la unidad.
• Si presiona (RELEASE) para extraer el panel frontal con la alimentación de la unidad conectada, esta se desconectará automáticamente a fin de evitar que se dañen los altavoces.

Inserción del panel frontal

Fije la parte A del panel frontal a la parte B de la unidad tal como muestra la ilustración y ejerza presión hasta oír un chasquido.

Notas

• Cerciórese de colocar correctamente el panel frontal al fijarlo en la unidad, ya que no podrá fijarse al revés.
• No ejerza excesiva presión sobre el panel frontal al fijarlo en la unidad. Puede fijarse fácilmente presionándolo ligeramente contra dicha unidad.
• Para llevar consigo el panel frontal, métalo en la caja suministrada.
• No ejerza excesiva presión sobre el visor del panel frontal.
• No exponga el panel frontal a la luz solar directa, fuentes térmicas tales como conductos de aire caliente, ni lo deje en lugares húmedos. No lo deje nunca en el salpicadero, etc. con el automóvil aparcado al sol, porque la temperatura del interior del mismo podrá aumentar considerablemente.

Alarma de aviso

Si pone en OFF la llave de encendido sin haber extraído el panel frontal, se activará la alarma de aviso, y durante algunos segundos sonará un pitido (solamente cuando el selector POWER SELECT está en la posición A). Si conecta un amplificador opcional de potencia a la toma LINE OUT y no utiliza el incorporado, los pitidos se desactivarán.

Preparación del mando rotativo

Cuando monte el mando rotativo, adhiérale la etiqueta adecuada como se muestra en la ilustración.

Puesta en hora del reloj

El reloj posee una indicación digital de 24 horas.

Por ejemplo, ajuste el reloj en 10:08

1. Presione OFF o DSPL durante el funcionamiento. 2. Presione DSPL durante dos segundos.

Los dígitos de la hora parpadean.

Ajuste los dígitos de la hora.

para avanzar

para retroceder

Presione ligeramente SEL.

Los dígitos de los minutos parpadean.

3. Ajuste los dígitos de los minutos.

para avanzar

para retroceder

3 Presione ligeramente DSPL.

El reloj comienza a funcionar.

Nota

Si el selector POWER SELECT de la parte superior de la unidad se ajusta en la posición , no es posible poner en hora el reloj a no ser que la alimentación esté activada.

Ponga en hora el reloj cuando haya encendido la radio.

Reproductor de casetes

Escucha de cintas

Inserte el casete.

La reproducción se inicia de forma automática.

Si ya ha insertado un casete, presione SOURCE varias veces hasta que aparezca "PLAY".

PLA

La cara superior está reproduciéndose.

PLA

La cara inferior está reproduciéndose.

Consejo

Para ajustar la dirección de transporte de cinta, presione MODE (▶) durante la reproducción.

Para	Presione
Detener la reproducción	OFF
Expulsar el cassette	▲

Bobinado rápido de cintas

Durante la reproducción, presione cualquier lado de (SEEK/AMS) durante más de dos segundos.

Avance rápido

Rebobinado

Para iniciar la reproducción durante el rebobinado o el avance rápido, presione MODE

Localización del comienzo de los temas

— Sensor de música automático (AMS)

Es posible omitir un máximo de nueve temas de una vez.

Durante la reproducción, presione momentáneamente cualquier lado de (SEEK/AMS).

Para localizar los temas posteriores

Para localizar los temas anteriores

Nota

• El espacio en blanco entre temas es inferior a 4 segundos.
• Hay ruido entre los temas.
• existen largas secciones con volumen bajo, o bien secciones sin sonido.

Cambio de los elementos mostrados

Cada vez que presione DSPL durante la reproducción de la cinta, los elementos mostrados cambian de la siguiente forma:

* Mientras la función AF/TA está activada.

Reproducción de la cinta en varios modelos

Búsqueda de un tema determinado

— Exploración de introducciones

Presione ① durante la reproducción.

"INTRO" aparece en el visor.

Se reproducen los 10 primeros segundos de todos los temas.

Cuando localice el tema que desee, vuelva a presionar la tecla. La unidad volverá al modo de reproducción normal.

Reproducción repetida de temas

— Reproducción repetida

Presione ② durante la reproducción.

Aparece "REP" en el visor.

Cuando finalice la reproducción del tema actual, este volverá a reproducirse desde el principio.

Para cancelar esta función, vuelva a presionar ②

Sintonización de la radio durante el bobinado rápido de cintas

• Activación automática del sintonizador (ATA)

Presione ⑤ durante la reproducción.

"ATA" aparece en el visor.

Durante el avance rápido o el rebobinado, presione (SEEK/AMS); transcurridos dos segundos, el sintonizador se encenderá automáticamente.

Para cancelar esta función, vuelva a presionar ⑤

Omisión de los espacios en blanco durante la reproducción de cintas

— Omisión de espacios en blanco

Presione ⑥ durante la reproducción.

"BL SKIP" aparece en el visor.

Los espacios en blanco superiores a ocho segundos se omitirán automáticamente durante la reproducción de cintas.

Para cancelar esta función, vuelva a presionar 6

Reproducción de cintas de cromo o de metal

Presione 4 para escuchar una cinta de cromo (TYPE II) o de metal (TYPE IV). El visor muestra "MTL".

Para cancelar esta función, vuelva a presionar ④

Memorización automática de emisoras

• Función de memorización de la mejor sintonía (BTM)

Esta función sintoniza las emisoras con la señal más fuerte en la banda actualmente seleccionada y las memorizará por orden de su frecuencia.

¡PARA EVITAR ACCIDENTES!

Durante la conducción se recomienda emplear las funciones de sintonización automática y de búsqueda de emisoras memorizadas en vez de la sintonía manual.

1 Presione SOURCE varias veces para seleccionar el sintonizador.

Cada vez que presione SOURCE, la fuente cambia de la siguiente forma:

2 Presione MODE varias veces para seleccionar la banda.

Cada vez que presione MODE, la banda cambia de la siguiente forma:

• La unidad no almacenará en las teclas numéricas de memorización emisoras de señales débiles. Si se reciben pocas emisoras, algunas de las teclas mencionadas permanecerán vacías.
• Si el visor muestra un número de memorización, la unidad comenzará a almacenar emisoras a partir del mostrado actualmente.

Memorización de las emisoras deseadas

Podrá almacenar en la memoria hasta 6 emisoras de cada banda (FM1, FM2, FM3, MW, y LW) en las teclas numéricas de memorización en el orden que desee. De esta forma, podrán memorizarse 18 emisoras en FM.

Si intenta almacenar otra emisora en la misma tecla numérica de memorización, la última emisora almacenada se borrará.

1 Presione SOURCE varias veces para seleccionar el sintonizador. 2 Presione MODE varias veces para seleccionar la banda. 3 Presione (SEEK/AMS) para sintonizar la emisora que quiere programar en una tecla numérica de memorización. 4 Presione la tecla numérica de memorización que desee (1 a 6) durante dos segundos.

El número de la tecla de memorización seleccionada aparecerá en el visor.

Recepción de emisoras memorizadas

1 Presione (SOURCE) varias veces para seleccionar el sintonizador. 2 Presione MODE varias veces para seleccionar la banda. 3 Presione momentáneamente la tecla numérica de memorización (1 a 6) en la que está almacenada la emisora que desee.

Consejo

Presione PRESET/DISC para recibir por orden las emisoras almacenadas en la memoria (función de búsqueda programada).

Si un programa de

FM estéreo es difícil de recibir

• Modo monoaural

Presione (SENS/BTM) momentáneamente hasta que se ilumine la indicación "MONO".

El sonido mejorará, pero será monoaural.

(La indicación "ST" desaparecerá.)

Cambio de los elementos mostrados

Cada vez que presione DSPL, la indicación cambia entre la frecuencia y el reloj.

Si no es posible sintonizar una emisora memorizada

Presione ligeramente cualquier lado de (SEEK/AMS) para efectuar la sintonización automática.

La exploración se detiene al recibirse una emisora. Presione cualquier lado de la tecla varias veces hasta recibir la emisora que desee.

Nota

Si la sintonización automática se detiene con demasiada frecuencia, presione (SENS/BTM) momentáneamente hasta que "LCL" se ilumine en el visor (modo de búsqueda local). Sólo se sintonizarán las emisoras de señal relativamente intensa.

Consejo

Si conoce la frecuencia, mantenga presionado cualquier lado de (SEEK/AMS) hasta recibir la emisora que desee (sintonización manual).

RDS

Descripción general de la función RDS

El Sistema de datos de radio (RDS) es un servicio de radiodifusión que permite a las emisoras de FM enviar información digital complementaria junto con la señal normal de programa de radio. El sistema estéreo del automóvil ofrece, entre otros, los siguientes servicios: resintonización automática del mismo programa, recepción de anuncios de tráfico y localización de emisoras mediante el tipo de programa.

Notas

• La disponibilidad de las funciones RDS está determinada por el país o la región.
• Es posible que el sistema RDS no funcione correctamente si la señal de recepción es débil o si la emisora sintonizada no transmite datos RDS.

Visualización del nombre de la emisora

El nombre de la emisora actualmente recibida se ilumina en el visor.

Al sintonizar una emisora de FM que transmita datos RDS, el nombre de la emisora se ilumina en el visor.

F1 F M

Nota

La indicación “*” significa que se recibe una emisora RDS.

Cambio de los elementos mostrados

Cada vez que presione DSPL, los elementos mostrados cambian de la siguiente forma:

Frecuencia → Hora → Nombre de la emisora

Nota

El indicador "NO NAME" se ilumina si la emisión recibida no transmite datos RDS.

Resintonización automática del mismo programa

Frecuencias alternativas (AF)

La función AF (Frecuencias alternativas) selecciona y resintoniza automáticamente las emisoras de señal más intensa de una red. Mediante el uso de esta función, es posible escuchar continuamente el mismo programa durante un largo viaje sin necesidad de volver a sintonizar manualmente la emisora.

Las frecuencias cambian automáticamente.

1 Seleccione una emisora de FM. 2 Presione (AF/TA) hasta que "AF" se ilumine en el visor.

La unidad inicia la búsqueda de una emisora alternativa de señal más intensa bajo la misma red.

Nota

Si no existen emisoras alternativas en la zona y no es necesario buscar una emisora de este tipo, desactive la función AF con / TA hasta que “AF” desaparezca.

Cambio de los elementos mostrados

Cada vez que presione / TA , los elementos mostrados cambian de la siguiente forma:

• Seleccione este elemento para activar las funciones AF y TA.

Notas

• Si "NO AF" y el nombre de la emisora parpadean alternativamente, significa que la unidad no oculta una emisora alternativa en la red.
• Si el nombre de la emisora comienza a parpadear después de activar la función AF, significa que no existen frecuencias alternativas disponibles. Presione (SEEK/AMS) mientras el nombre de la emisora parpadea (dentro de un espacio de ocho segundos). La unidad inicia la búsqueda de otra frecuencia con los mismos datos PI (identificación de programa) (aparece "PI seek" y no se escucha el sonido). Si la unidad no encuentra otra frecuencia, el visor mostrará "NO PI" y dicha unidad volverá a la frecuencia originalmente seleccionada.

Recepción de programas regionales

La función "REG" (activación regional) de esta unidad permite conservar la sintonización de un programa regional sin cambiar a otra emisora regional. No olvide que es necesario activar la función AF. La unidad está ajustada de fábrica en "REG". No obstante, si desea desactivar esta función, realice lo siguiente:

Presione AF/TA durante más de dos segundos hasta que "REG" desaparezca. Tenga en cuenta que al desactivar la función REG, la unidad podría cambiar a otra emisora regional dentro de la misma red.

Nota

Esta función no está disponible en el Reino Unido ni en ciertas zonas.

Función de enlace local (sólo Reino Unido)

Esta función. Las zonas, excepto las que no estén memorizadas.

1 Presione la tecla numérica de memorización de una emisora local. 2 Vuelva a presionar esta tecla en un espacio de cinco segundos. 3 Repita este procedimiento hasta recibir la emisora local que desee.

Recepción de anuncios de tráfico

Los datos de anuncios de tráfico (TA) y de programas de tráfico (TP) permiten sintonizar de forma automática una emisión de FM que emita anuncios de tráfico, también mientras escucha otras fuentes de programa.

Presione / TA hasta que "TA" o "AF TA" se ilumine en el visor.

La unidad inicia la búsqueda de emisoras que emitan información sobre tráfico. "TP" se ilumina en el visor cuando la unidad encuentra una emisora que emite anuncios de tráfico.

Al iniciarse el anuncio de tráfico, "TA" parpadea y deja de parpadear cuando este finaliza.

Consejo

Si se inicia el anuncio de tráfico cuando escucha otra fuente de programa, la unidad cambia automáticamente al anuncio y vuelve a la fuente original cuando dicho anuncio finaliza.

Notas

• "NO TP" parpadea durante cinco segundos si la emisión que recibe no transmite anuncios de tráfico. A continuación, la unidad inicia la búsqueda de una emisión que transmita dichos anuncios.
• Si la indicación "EON" aparece en el visor junto a "TP", la emisora actual utiliza anuncios de tráfico emitidos por otras emisoras de la misma red.

Para cancelar el anuncio de tráfico actual

Presione momentáneamente (AF/TA).

Para cancelar todos los anuncios de tráfico, desactive la función con AF/TA hasta que "AF" desaparezca del visor.

Programación del volumen de los anuncios de tráfico

Es posible programar previamente el nivel de volumen de los anuncios de tráfico para que no pasen inadvertidos. Al iniciarse un anuncio, el volumen se ajustará automáticamente al nivel programado.

1 Seleccione el nivel de volumen que desee. 2 Presione 3 mientras presiona (SEL). Aparece "TA VOL" y el ajuste se almacena.

Recepción de anuncios de urgencia

En caso de que se emita un anuncio de urgencia, mientras escucha la radio, el programa cambiará automáticamente a dicho anuncio. Si escucha una fuente que no sea la radio, solo podrá recibir los anuncios de urgencia si la función AF o TA se encuentra activada. En este caso, la unidad cambiará automáticamente a dichos anuncios independientemente de lo que esté escuchando en ese momento.

Memorización de las emisoras RDS con los datos AF y TA

Es posible memorizar las emisoras RDS. Para ello, la unidad almacena los datos de cada emisora, así como su frecuencia, de forma que no sea necesario activar la función AF o TA cada vez que sintonice la emisora memorizada. Es posible seleccionar un ajuste diferente (AF, TA o ambos) para cada emisora memorizada, o bien el mismo para todas.

Programación del mismo ajuste para todas las emisoras memorizadas

1 Seleccione una banda de FM. 2 Presione AF/TA varias veces y seleccione "AF", "TA" o "AF TA" (tanto para la referencia AF como para la TA). Tenga en cuenta que al desactivar la referencia "AF TA" no solo se almacenarán las emisoras RDS, sino también aquellas emisoras que no son RDS FM. 3 Presione (SENS/BTM) durante dos segundos.

Programación de ajustes individuales para cada emisora memorizada

1 Seleccione una banda de FM y sintonice la emisora que desee. 2 Presione (AF/TA) varias veces y seleccione "AF", "TA" o "AF TA" (tanto para la función AF como para la TA).

3 Presione la tecla numérica de memorización que desee durante dos segundos hasta que aparezca "MEM". Repita el procedimiento a partir del paso 1 para memorizar otras emisoras.

Consejo Una vez sintonizada la emisora memorizada, es posible cambiar el ajuste AF y/o TA programado mediante la activación y desactivación de la función AF o TA.

Localización de emisoras mediante el tipo de programa

Es posible localizar la emisora que desee mediante la selección de uno de los tipos de programa que aparecen a continuación.

Nota: En los países o regiones donde no se transmitan datos EON, solo podrá utilizar esta función con las emisoras previamente sintonizadas.

Tipos de programa	Indicación
Noticias	NEWS
Temas deactualidad	AFFAIRS
Información	INFO
Deportes	SPORT
Educación	EDUCATE
Drama	DRAMA
Cultura	CULTURE
Ciencia	SCIENCE
Variedades	VARIED
Pop	POP M
Rock	ROCK M
Música fácil de escuchar	M.O.R. M
Clásica ligera	LIGHT M
Clásica	CLASSICS
Otros temas de música	OTHER M
Meteorología	WEATHER
Economía	FINANCE
Programas infantiles	CHILDREN
Asuntos sociales	SOCIAL A
Religión	RELIGION
Telefonía	PHONE IN
Viajes	TRAVEL
Ocio	LEISURE
Música “jazz”	JAZZ
Música “country”	COUNTRY

Tipos de programa	Indicación
Música nacional	NATION M
Música “oldies”	OLDIES
Música “folk”	FOLK M
Documentales	DOCUMENT
Sin specifiescar	NONE

Nota: Este aparato no puede emplearse en los países en los que no se disponga de datos PTY (selección de tipo de programa).

1 Presione (PTY) durante la recepción de FM hasta que "PTY" se ilumine en el visor.

PTY INFO

El nombre correspondiente al tipo de programa actual aparece si la emisora transmite los datos PTY. Si la emisora recibida no es RDS o si los datos RDS no se reciben, aparece "--------".

2 Presione (PTY) varias veces hasta que aparezca el tipo de programa que desee. Los tipos de programas aparecen en el orden mostrado en la anterior tabla. Observe que no es posible seleccionar "NONE" (Sin especificar) para realizar la búsqueda.

PTY SPORT

3 Presione cualquier lado de (SEEK/AMS). La unidad inicia la búsqueda de una emisora que emita el tipo de programa seleccionado. Al encontrarlo, el tipo de programa vuelve a aparecer durante cinco segundos. Si la unidad no encuentra el tipo de programa, la indicación "NO" y dicho tipo de programa aparecen alternativamente durante cinco segundos. A continuación, la unidad volverá a la emisora anterior.

Ajuste automático del reloj

El reloj de esta unidad puede ajustarse automáticamente mediante la recepción de datos CT (Hora del reloj).

Durante la recepción de FM, presione ②, y mientras esté presionado, presione (SEL).

La indicación "CT" aparecerá en el visor y el reloj se pondrá en hora.

FM1

Para cancelar la función CT

Repita el procedimiento anterior.

Notas

• Es posible que la función CT no se active, también se reciba una emisora RDS.
• Es posible que la hora ajustada con la función CT no sea exacta.

Otras operaciones

Uso del mando rotativo

El mando rotativo funciona presionando las teclas y/o girando los controles.

Es posible controlar la unidad opcional de CD/MD mediante este mando.

Uso de las teclas (teclas SOURCE y MODE)

Cada vez que presione (SOURCE), la fuente cambia de la siguiente forma:

TAPE → TUNER → CD → MD

Si se presiona MODE, el funcionamiento es el siguiente:

• el transporte de cinta.
• la banda: FM1 → FM2 → FM3 → MW → LW.
• la unidad de CD/MD.

Consejo

Es posible activar la unidad presionando (SOURCE) en el mando rotativo.

Uso del control rotativo (control SEEK/AMS)

Gire el control momentáneamente y suéltelo para:

• Localizar el comienzo de los temas de la cinta. Gire y mantenga girado el control, y suéltelo para bobinar rápidamente la cinta. Para rebobinarla, gire y mantenga girado el control de nuevo, y suéltelo.
• Localizar un tema específico de un disco. Gire y mantenga girado el control hasta localizar un punto específico de un tema y, a continuación, suéltelo para iniciar la reproducción.
• Sintonizar automáticamente las emisoras. Gire y mantenga girado el control para sintonizar una emisora determinada.

Giro del control cuando lo presiona (control PRESET/DISC)

Presione y gire el control para:

Recibir las emisoras almacenadas en las teclas de memorización. - Cambiar el disco.

Otras operaciones

Gire el control VOL para ajustar el volumen.

Presione DSPL para cambiar los elementos mostrados.

Cambio del sentido operativo

El sentido operativo de los controles ha sido ajustado en fábrica como se muestra en la ilustración siguiente.

Si necesita instalar el mando rotativo en la parte derecha de la columna de dirección, es posible invertir el sentido operativo de los controles.

Presione (SEL) durante dos segundos mientras presiona el control VOL.

Ajuste de las características del sonido

1. Seleccione el elemento que desee ajustar presionando repetidamente (SEL). VOL (volumen) → BAS (graves) → TRE (agudos) → BAL (izquierdo-derecho) → FAD (delantero-trasero). 2. Ajuste el elemento seleccionado presionando ⊕ o ⊖.

Realice el ajuste antes de que transcurran tres segundos desde la selección (después de tres segundos, la tecla volverá a funcionar como tecla de control de volumen).

Atenuación del sonido

Presione ⟨ATT⟩

La indicación "ATT" parpadea.

Para restaurar el nivel previo de volumen, presiónela nuevamente.

Consejo

La unidad reducirá automáticamente el volumen cuando entre una llamada telefónica (función de atenuación para teléfono).

Cambio de los ajustes de sonido y tono del pitido

Refuerzo de los graves — D-bass

Es posible disfrutar de graves intensos y nítidos. La función D-bass refuerza la señal de frecuencias bajas con una curva más marcada que la del refuerzo de graves convencional. Es posible escuchar la línea de graves con mayor nitidez aunque el volumen del sonido vocal sea el mismo. Es posible potenciar y ajustar los graves fácilmente con el control D-BASS. Este efecto es similar al obtenido cuando se utiliza un sistema opcional de altavoces potenciadores de graves. Además, la función D-bass digital* crea graves más intensos y nítidos que la función D-bass analógica.

Ajuste de la curva de graves

Gire el control D-BASS para ajustar el nivel de graves (1, 2 o 3).

"D-BASS"* aparece en el visor.

Para cancelar esta versión, gire el control hasta la posición OFF.

• Si el MMI de CD dispone de la configuración D-BASS digital, la indicación "DIGITAL D-BASS" aparecerá en el visor durante la reproducción de CD.

Nota

Si los graves se distorsionan, ajuste el control D-BASS o la tecla de volumen.

Atenuación de los pitidos

Presione 6 mientras presiona SEL.

Para volver a activar los pitidos, presione de nuevo estas teclas.

Nota

Si conecta un amplificador opcional de potencia a la toma LINE OUT y no utiliza el incorporado, los pitidos se desactivarán.

Con el equipo opcional Unidad de CD/MD

Esta unidad puede controlar un máximo de siete unidades. Esta unidad puede ser conectada y no conectada. La unidad se conecta con siete de unidades externas de CD/MD con la siguiente configuración: Unidad de CD - máximo de cinco, Unidad de MD - máximo de cinco. Funcionalidad en combinación hasta un máximo de siete.

Reproducción de discos compactos (CD)/ minidiscos (MD)

Presione (SOURCE) hasta que el visor muestre la indicación de la unidad que desee.

Se inicia la reproducción del CD/MD.

Si ha conectado una unidad de CD/MD, todos los temas se reproducirán desde el principio.

Selección de unidades de CD/MD (si hay varias unidades de CD/MD conectadas)

Presione MODE varias veces para seleccionar la unidad de CD/MD que desee.

Cambio de los elementos mostrados

Cada vez que presione DSPL durante la reproducción de un CD/MD, el elemento cambia de la siguiente forma:

* Si el nombre de tema de un MD no se ha registrado previamente, "NO NAME" aparecerá en el visualizador.

Consejo: Si el nombre del MD es demasiado largo, solo aparecerán en el visor los primeros ocho caracteres.

Localización de temas determinados — Función AMS (Sensor de música automática)

Durante la reproducción, presione cualquier lado de (SEEK/AMS) una vez por cada tema que desee omitir.

Para localizar los temas posteriores / Para localizar los temas anteriores

Localización de un punto determinado de un tema

— Búsqueda manual

Durante la reproducción, mantenga presionado cualquier lado de (SEEK/AMS). Suelte la tecla cuando localice la parte que desee.

Conmutación a otros discos

Durante la reproducción, presione el botón de PRESET/DISC

Exploración de los temas

— Exploración de introducciones

Se reproducen secuencialmente los 10 primeros segundos de todos los temas del disco actual. Después de que se reproduzca el primer disco, se reproducirá el siguiente.

Presione ① durante la reproducción. "INTRO" aparece en el visor.

Cuando localice el tema que desee, vuelva a presionar la tecla. La unidad volverá al modo de reproducción normal de CD/MD.

Reproducción repetida de temas — Reproducción repetida

Repetición de un tema

Presione ② varias veces durante la reproducción de un CD/MD hasta que aparezca la indicación "REP 1".

Repetición de un disco

Presione ② varias veces durante la reproducción de un CD/MD hasta que aparezca la referencia "REP 2".

Repetición de todos los discos de la unidad actual

Presione ② varias veces durante la reproducción de un CD/MD hasta que aparezca la indicación "REP 3".

Cada vez que presione ② la indicación cambia de la siguiente forma:

* "REP 3" solo se ha concedido a la unidad dos o más unidades de CD/MD.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Para reproducir los temas del disco actual en orden aleatorio

Presione ③ varias veces durante la reproducción de un CD/MD hasta que aparezca "SHUF 1".

Para reproducir todos los discos de la unidad en orden aleatorio

Presione ③ varias veces durante la reproducción de un CD/MD hasta que aparezca "SHUF 2".

Para reproducir en orden aleatorio todos los discos de las unidades de CD/MD realmente conectadas

Presione ③ varias veces durante la reproducción de un CD/MD hasta que aparezca "SHUF 3".

Cada vez que presione ③, la referencia cambia de la misma forma:

* "SHUF 3" solo si ha conectado dos o más unidades de CD/MD.

Nota: Las unidades de CD/MD se emplean por separado.

Si presiona ① durante la reproducción aleatoria, los 10 primeros segundos de todos los temas se reproducirán aleatoriamente.

Información complementaria

Precauciones

• Si aparca el automóvil bajo la luz solar directa y se produce un considerable aumento de temperatura en su interior, deje que la unidad se enfríe antes de utilizarla.
• Si la unidad no recibe alimentación, compruebe las conexiones en primer lugar. Si todo está en orden, examine el fusible.
• Silos altavoces no emiten sonido con un sistema de dos altavoces, ajuste el control de equilibrio en la posición central.
• Si reproduce la cinta durante mucho tiempo, es posible que el cassette se caliente debido al amplificador de potencia incorporado. Esto es normal.

Si desea actualizar algo o consultar o solucionar algún problema referente a la unidad que no se mencione en este manual, póngase en contacto con el proveedor Sony más próximo.

Para mantener una alta calidad de sonido

Si existen soportes para bebidas cerca del equipo de audio, tenga cuidado de que no salpiquen zumos u otras bebidas dulces sobre el mismo, ya que la existencia de residuos azucarados en la unidad o en las cintas de cassette puede ensuciar los cabezales de reproducción, reducir la calidad de sonido o eliminar el sonido de reproducción. Los kits de limpieza para cassettes no eliminan las sustancias azucaradas de los cabezales de cinta.

Notas sobre los cassettes

Cuidados de los cassettes

• No toque la superficie de la cinta del cassette, ya que la suciedad o el polvo ensucian los cabezales.
• Mantenga los cassettes alejados de equipos provistos de imanes incorporados, como altavoces y amplificadores, ya que el sonido de la cinta grabada podría borrarse o distorsionarse.
• No exponga los cassettes a la luz solar directa, a temperaturas extremadamente frías ni a la humedad.
• La existencia de holguras en la cinta puede provocar que esta se enrede en el mecanismo. Antes de insertarla, utilice un lápiz u objeto similar para girar la bobina y eliminar holguras.

• Los cassettes deformados y las etiquetas mal adheridas pueden causar problemas al insertar o expulsar las cintas. Retire o adhiera con firmeza las etiquetas.

Cassettes de duración superior a 90 minutos - No se recomienda el uso de cassettes de duración superior a 90 minutos, salvo para reproducciones extensas y continuas. Las cintas utilizadas para estos cassettes son muy finas y tienden a estirarse con facilidad. Las operaciones frecuentes de reproducción y parada de estas cintas pueden causar que se enreden en el mecanismo de la platina de cassettes.

Mantenimiento

Sustitución del fusible

Al sustituir el fusible, asegúrese de utilizar uno que coincida con el amperaje indicado en el fusible original. Si el fusible se funde, desconecte la conexión de alimentación y sustitúyalo. Si vuelve a fundirse después de sustituirlo, es posible que exista un fallo interno de funcionamiento. En tal caso, póngase en contacto con el proveedor Sony más próximo.

Advertencia

No utilice un fusible con un amperaje superior al del suministrado con la unidad, ya que esta podría dañarse.

Limpieza de los conectores

Es posible que la instalación no funcione correctamente si los conectores de la instalación y del panel frontal no están limpios. Para evitar que ocurra esto, abra el panel frontal presionando (RELEASE) y, a continuación, extráigalo y limpie los conectores con un bastoncillo de algodón humedecido en alcohol. No aplique demasiada fuerza. De otro modo, podrían dañarse los conectores.

Unidad principal

Parte posterior del panel frontal

Desmontaje de la unidad

1

2

3

4

Ubicación de los controles

Para más información, consulte las páginas.

1 Tecla de búsqueda/Sensor de música automática (SEEK/AMS) 5, 6, 7, 8, 9, 11, 15 2 Tecla SOURCE (CINTA/SINTONIZADOR/ CD/MD) 5,7,8,15 3 () Tecla de volumen/graves/ agudos/izquierdo-derecho/delantero-trasero 5,13 4 Tecla MODE (▶) Durante la recepción del sintonizador: Sección de banda BAND 7, 8 Durante la reproducción de cintas: Cambio del sentido de cinta 5 Durante la reproducción de CD/MD: Sección de unidad 15 5 Selector de alimentación (POWER SELECT) (situado en la parte superior de la unidad) Consulte "Selector POWER SELECT" del manual de Instalación/Conexiones. 6 Tecla de desconexión (OFF) 4,5 7 Tecla de cambio de visualización/puesta en hora (DSPL) 5, 6, 8, 15 3 Tecla de función de ajuste de sensibilidad/memorización de la mejor sintonía (SENS/BTM) 7,8,10 9 Tecla de expulsión del cassette 5 10 Durante la radiorecepción: Teclas numéricas de memorización de emisoras 7,8,9,11 Durante la reproducción de una cinta/ CD/MD:

① Tecla INTRO 6, 15

② Tecla REPEAT 6, 16 ③ Tecla SHUF (Reproducción aleatoria) 16 ④ Tecla MTL 6 ⑤ Tecla ATA (Activación automática del sintonizador) 6 ⑥ Tecla BL SKIP (Omisión de espacios en blanco) 6

11 Tecla de liberación del panel frontal (RELEASE) 4, 18 12 Tecla de restauración (situada en la parte frontal de la unidad, oculta por el panel frontal) 4 Presiónela cuando utilice esta unidad por primera vez, después de descargar la batería del automóvil o cuando las teclas de esta unidad no funcionen correctamente. 13 Tecla de atenuación (ATT) 14 14 Tecla de selección de modo de control (SEL) 5, 10, 12, 13, 14 15 Visor principal 16 Tecla de tipo de programa (PTY) 11 17 Tecla de búsqueda de emisoras memorizadas (PRESET/DISC) Durante la recepción del sintonizador: Selección de emisoras memorizadas 8 Durante la reproducción de CD/MD: Cambio de discos 15 18 Tecla de frecuencia alternativa/anuncio del tráfico (AF/TA) 9, 10 19 Control D-BASS 14

Especificaciones

Sección del reproductor de casetes

Pistas de la cinta 4 pistas, 2 canales, estéreo Fluctuación y trémolo 0.08% (ponderación eficaz) Respuesta en frecuencia 30 - 18.000 Hz Relación señal/ruido

Tipo de cassette
TYPE II, IV	61 dB
TYPE I	58 dB

Sección del sintonizador

FM

Gama de sintonía 87,5 - 108,0 MHz

Terminal de antena Conector para antena exterior

Frecuencia intermedia 10,7 MHz

Sensibilidad útil 9 dBf

Selectividad 75 dB a 400 kHz

Relación señal/ruido 65 dB (estéreo),

68 dB (monoaural)

Distorsión armónica a 1 kHz

0.7% (estéreo),

0,4% (monoaural)

Separación entre canales 35 dB a 1 kHz

Respuesta en frecuencia 30 - 15.000 Hz

MW/LW

Gama de sintonía MW: 531 - 1.602 kHz

LW: 153-281 kHz

Terminal de antena Conector para antena

exterior

Frecuencia intermedia 10,71 MHz/450 kHz

Sensibilidad MW: 30µV

LW: 50µV

Sección del amplificador de potencia

Salidas Salidas para altavoces (conectores herméticos de seguridad)

Impedancia de los altavoces 4-8 ohmios

Salida máxima de potencia 40 W × 4 (a 4 ohmios)

Generales

Salidas	Cable de control de atenuación para teléfono Control de amplificador de potencia Salida de linea posterior (1)
Controles de tono	Graves ±8 dB a 100 Hz Agudos ±8 dB a 10 kHz
Alimentación	Batería de automóvil de 12 V CC (negativo a mesa)
Dimensiones	Aprox. 188 × 58 × 181 mm (an/al/prf)
Dimensiones de montaje	Aprox. 182 × 53 × 164 mm (an/al/prf)
Masa	Aprox. 1,2 kg
Accesorios suministrados	Componentes de instalación y conexiones (1 jugeo) Mando rotivo RM-X4S Caja para el panel frontal (1)
Accesorios.optionales	Cable BUS (suministrado con un cable con clavija RCA) RC-61 (1 m), RC-62 (2 m)
Equipo optional	Cambiador de CD CDX-605 (10ilos) Cambiador de MD MDX-62 Selector de fuente XA-C30

Diseño y especificaciones sujetos a cambio sin previo aviso.

Guía para la solución de problemas

La lista de comprobaciones siguiente le ayudará a solucionar la mayoría de los problemas que pueda encontrar con su unidad.

Antes de pasar a la lista de comprobaciones siguiente, repase los procedimientos de operación.

Generales

Problema	Causa/Soluciones
Ausencia de sonido.	• Ajuste el volumen con ±. • Conunsistema de dos altavoces, sitúue el control de equilibrio entre los altavoces en la posición central.
Ausencia deindicaciones en el visor.	Extraiga el panel frontal y limpie los connectores. Para más información, consulte “Limpieza de los connectores” en “Mantenimiento”.
Ausencia de pitidos.	• Ha-connectado un amplificador optional de potencia a la toma LINE OUT y no utilizes el incorporeal. • Los pitidos están atenuados (頁目14).

Reproducción de CD

Problema	Causa/Soluciones
El sonido de reproducción se distorsiona.	Contaminación del cabeza de cinta. → Limpielo.
AMS no funciona correctamente.	• Se produce ruido en el espacio entre temas. • Un Espacio en blanco es demasiado corto (inferior a quatre segundos). • Ha presionado ▷■en (SEEK/AMS) inmediamente antes de los temas asignuales. • Ha presionado ▷■en (SEEK/AMS) inmediamente después de que se inicia el的话题. • Una pausalarga o una parte de bajas Frequencias, o un nivel de sonido muy bajo se interpreta como un espacio en blanco.

Radiorecepción

Problema	Causa/Soluciones
No es possible realizar la sintonía memorizada.	•Memorileafrecuencia correcta. •Laseñal de radiodifusiónsdébil.
No es possible realizar la sintonía automática.	Lasénalde radiodifusiónsdébil. →Emplee la sintoníamanual.
Laindración“ST”parpadea.	•Sintoniceconprecision. •Laseñal de radiodifusiónsdébil. →Presione (SENS/BTM) paraactivar el modo de recepción monoaural (MONO).

Funciones RDS

Problema	Causa/Soluciones
Empieza la búsqueada (SEEK) desdeés de unoicosometimesde audición.	La emisora no transmite datos TP osereceive una senalmuydébil.→Presione (AF/TA) hasta que“AFTA”desaparezca.
No se reciben announcements detráfico.	•Active “TA”.•La emisora no transmite announcements de tráfico=aunque es de tipoTP.→Sintonice或其他emisora.
La función PTY indica“NONE”.	La emisora no specifies el tipo de programa.

Reproductor de discos

Problema	Causa/Soluciones
Se obite el sonido de reproducción.	Discosucio o defectuoso.

Indicaciones de error (si ha conectado unidades opcionales de CD/MD)

Las siguientes indicaciones parpadearán durante uno o cinco segundos y se oirá una alarma.

Indicación	Causa	Soluciones
NO MAG	Nohainsertado el@cargador de discos en la unidad de CD/MD.	Inserte el@cargador de discos con discos en la unidad de CD/MD.
NO DISC	No hay ningún disco en el@cargador de discos.	Extraiga el@cargador einserte un disco.
NG DISCS	Algún CD/MD no pueda reproducirse debido aalgún problema.	Inserte除外CD/MD.
ERROR	El disco está sucio.Ha insertado el disco al revés.	Limpie el disco.Insefte el disco correctamente.
RESET	No es possible emplear la unidad de CD/MD debido a alcún problema.	Presione la tecla de restauración de la unidad.
HI TEMP	La Temperatura ambiente essuperior a 50°C.	Espere hastaque la temperaturasea inferior a 50 °C.

Si las soluciones anteriormente expuestas no ayudan a mejorar la situación, póngase en contacto con el proveedor Sony más próximo.

Índice alfabético

A

Activación automática del sintonizador (ATA) 6

Alarma de aviso 4

Anuncios de tráfico (TA) 10, 11

Atenuación para teléfono 14

ATT 14

Avance rápido 5

B, C

BAL (izquierdo-derecho) 13

BAS (graves) 13

Búsqueda manual 15

Búsqueda programada 8

D

D-Bass 14

E

Exploración de introducciones 6, 15

F, G, H, I, J, K, L

FAD (delantero-trasero) 13

Frecuencia alternativa (AF) 9

Función de memorización de la mejor sintonía (BTM) 7

Fusible 18

M, N

Mando rotativo 4,12,13

METAL 6

Modo de búsqueda local (LCL) 8

Modo monoaural 8

0

Omisión de espacios en blanco 6

P, Q

Panel frontal 4

Pitidos 14

Programas de tráfico (TP) 10

R

Radio 7

Rebobinado 5

Reloj 5,12

Reproducción aleatoria 16

Reproducción de cintas 5

Reproducción de discos compactos 15

Reproducción de minidiscos 15

Reproducción repetición 6,16

Restauración 4

s

Sensor de música automática (AMS) 6, 15

Sintonización automática 8

Sintonización manual 8

Sistema de datos de radio (RDS) 8

T, U

Tipo de programa (PTY) 11

TRE (agudos) 13

V, W, X, Y, Z

Visor 6, 8, 9, 15

Bienvenido

RC-61 (1 m), RC-62 (2 m)

Fuentes de sonido opcionales, etc. Cambiador de CD

CDX-605 (10 discos)

Cambiador de MD MDX-62

Dispositivo de CD/MD

El número de la tecla numérica de memoria seleccionada aparece en el visor.

Selecciona una estación de FM.

Frecuencias alternativas (AF)

Las frecuencias cambian automáticamente.

Puede encender este aparato presionando SOURCE en el mando rotativo.

Girar los controles (control SEEK/AMS)

Pulse OFF para apagar el aparato.

Dispositivo de CD/MD

Dispositivo de CD: máximo de cinco.

Dispositivo de MD: máximo de cinco.

Seleccionar dispositivos de CD/MD (si están conectados varios dispositivos de CD/MD)

Para repetir todos los discos del dispositivo actual.

Parte posterior del panel frontal.

Frecuencias alternativas (AF) 9

Función de búsqueda secuencial 6,15

Función de reproducción repetitiva 6,16

Tipo de programa (PTY) 11

TRE (agudos) 13

V,W,X,Y,Z

Visor 6,8,9,15
