Obrigado por comprar o Televisor em Cores portátil Sony.

• Este aparelho pode receber as transmissões de TV do Reino Unido e de outras áreas com o sistema CCIR B/G, como Alemanha e EUA, como também de outros países, dependendo do modelo.
• Você pode conectar aparelhos de videocassete com o sistema PAL e NTSC (somente para o modelo europeu).
• O painel de cristal líquido de baixo reflexo reduz o brilho das fontes de luz externas.
• Você pode ajustar manualmente o brilho do display de acordo com as condições de luz existentes no ambiente ao redor.
• A função visual off deixa a imagem desativada para você ouvir somente o som da TV ou do vídeo.
• A função de memória automática pode armazenar até 12 estações.
• Este aparelho possui vários terminais de entrada/saída para conectar um aparelho de vídeo, um sistema de navegação e um monitor traseiro.
• Além do modo de tela normal, também estão disponíveis os modos de tela inteira, tela de zoom e tela de zoom panorâmico.
• O controle da luz de fundo (DIMMER) produz imagens com contrastes nítidos, sem cores reversas ou obscuras. Além disso, o recurso Controle automático do brilho faz ajustes automáticos contínuos no brilho da tela, em resposta às condições de luz ao redor.

Índice

Aviso e Precauções .... 4

Selecionando um sistema de TV (somente modelo europeu) ...... 7

Armazenando automaticamente as estações de TV (Função memória automática) 8

Assistindo a um programa de TV 9

Vizualizando a tela panorâmica 10

Assistindo a um vídeo 12

Ouvindo o som da TV/vídeo com a imagem desativada (função visual off) 13

Ajustando a imagem 14

Ajustando o brilho da tela (controle de brilho automático) 15

Usando o sistema de navegação.... 16

Ouvindo o som da TV/vídeo enquanto usa o sistema de navegação (função de reprodução simultânea) 17

Informações Adicionais .... 18

Especificações 20

Guia de solução de problemas 21

Aviso e Precauções

Aviso

Nunca use um fusível com uma amperagem que exceda aquela fornecida com o aparelho, pois você pode danificá-lo.

Substituição do fusível

Quando substituir o fusível, certifique-se de usar um fusível que corresponda à amperagem descrita no fusível original. Se o fusível queimar, verifique a conexão de alimentação e substitua o fusível. Se o fusível queimar novamente depois da substituição, pode haver um mau funcionamento interno. Neste caso, procure seu revendedor Sony mais próximo.

Precauções

• Não instale o monitor em um local que atrapalhe a visão do motorista.
• Não toque na antena da TV e no monitor ao mesmo tempo durante as tempestades. Você pode tomar um choque elétrico.
• Se seu carro estiver estacionado recebendo luz solar intensa, com um aumento considerável da temperatura no interior do carro, deixe o aparelho esfriando antes de operá-lo.

Se você tiver dúvidas ou problemas com o seu aparelho que não foram tratados neste manual, por favor procure seu revendedor Sony mais próximo.

Evitando acidentes

As imagens da TV/vídeo só aparecem depois que você estacionar o carro e puxar o freio de estacionamento.

Quando o carro começar a se mover, as imagens da TV/vídeo desaparecem automaticamente por motivos de segurança, depois de exibir o aviso a seguir, durante 5 segundos.

Não opere o equipamento conectado ao sintonizador de TV e não olhe para o monitor enquanto estiver dirigindo. Você pode provocar acidentes se você se distrair com o monitor.

Local dos controles

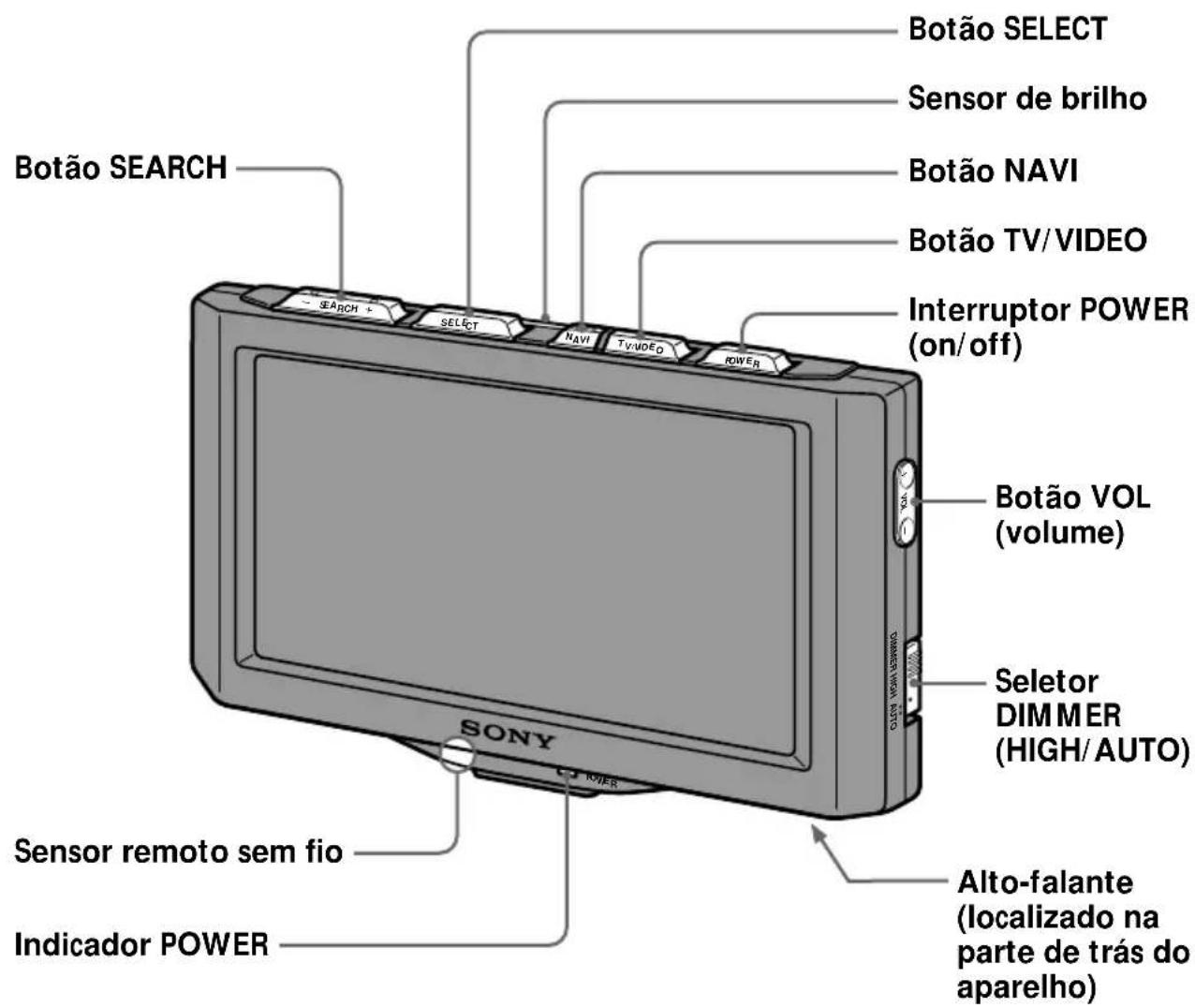

Monitor

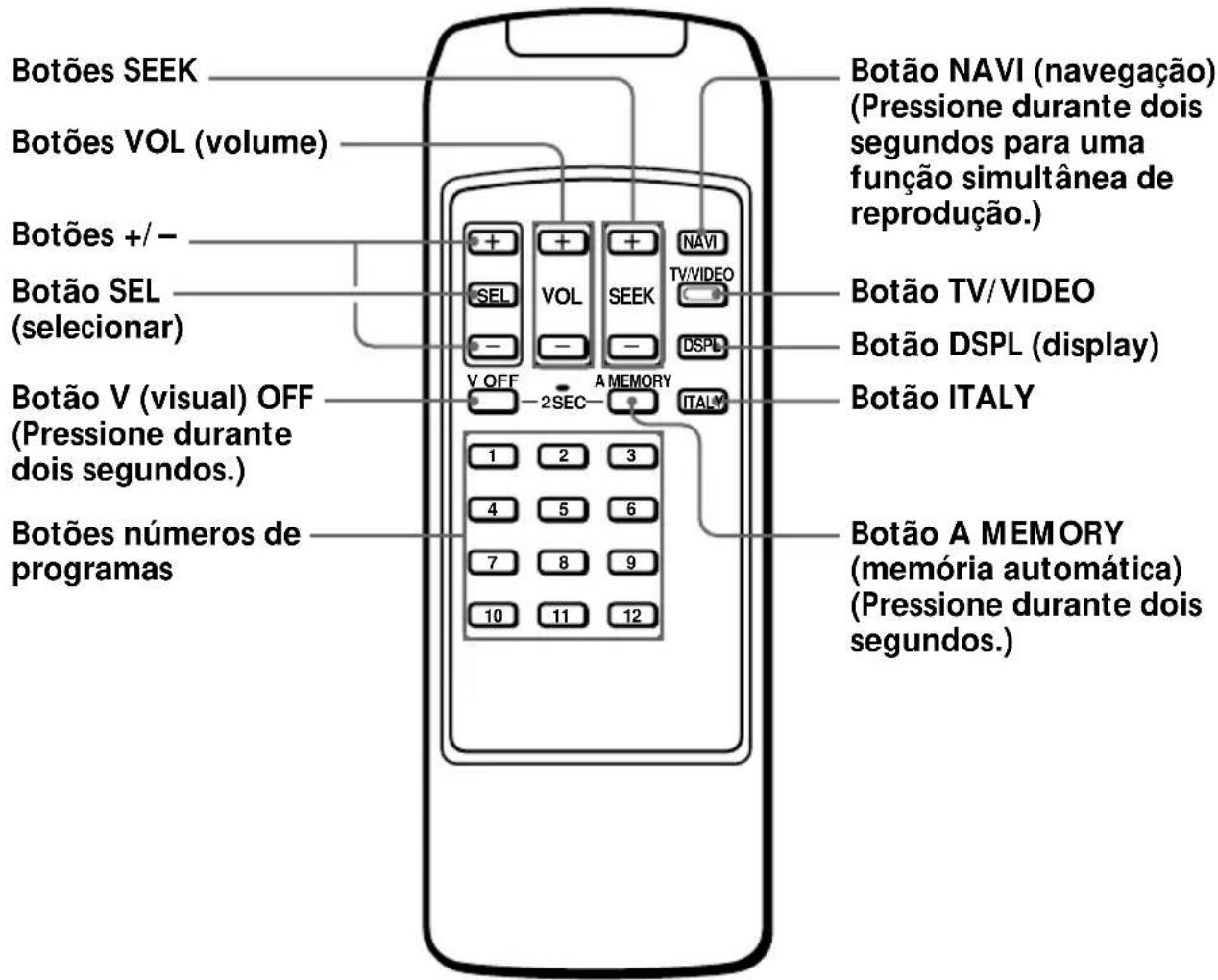

Controle remoto sem fio

Como iniciar

Seleccionando um sistema de TV (somente modelo europeu)

Ajuste o seletor do sistema de TV na lateral do sintonizador de TV para a posição correta em sua área.

Se você selecionar o sistema de TV 1 no sintonizador de TV, pressione ITALY no controle remoto sem fio. Se a imagem não aparecer, pressione ITALY novamente.

Quando você selecionar o sistema de TV 1, os números dos programas de TV aparecem como segue:

VHF (Áreas exceto a Itália)

VHF (Itália)

UHF (Ambas as áreas)

Quando você selecionar o sistema de TV 2, os números dos programas de TV aparecem como segue:

UHF (Reino Unido)

Armazenando automaticamente as estações de TV

(Função memória automática)

Você pode armazenar até 12 estações VHF/UHF.

As estações VHF nos números dos programas de 2 a 12 são armazenadas nos botões dos números do programas. As estações UHF nos números dos programas de 21 a 69 (de 14 a 69 para os EUA) são armazenadas em ordem, depois das estações VHF armazenadas.

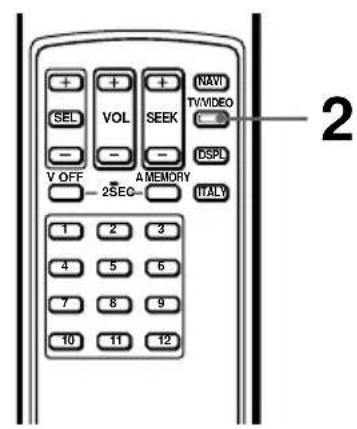

2 Pressione TV/VIDEO repetidamente até que o programa de TV apareça no display.

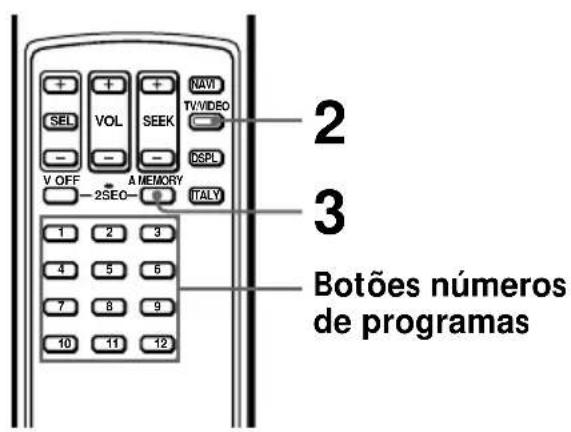

3 Pressione A MEMORY no controle remoto sem fio durante dois segundos.

O controle remoto sem fio armazena as estações VHF nos botões do número do programa correspondentes aos números das estações VHF. As estações UHF são armazenadas nos botões dos números dos programas que permanecem na ordem.

Exemplo

Botão número do programa	1	2	3	4	5	6	7	8	9	10	11	12
Estação VHF	13*	2	-	4	-	6	-	8	-	10	-	12
Estação UHF	21	-	24	-	27	-	32	-	34	-	48	-

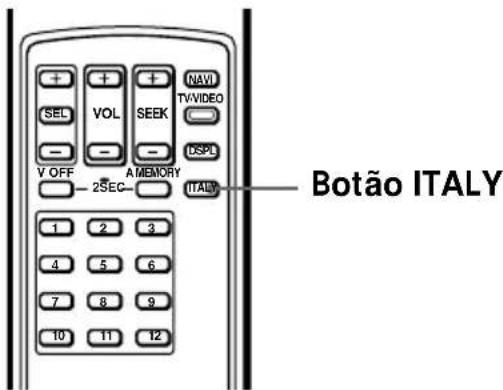

Para Itália	-	A	B	C	D	E	F	G	H	H1	H2	-

* Somente nos EUA

Assistindo a um programa de TV

Nota

A imagem da TV não aparece enquanto o carro estiver em movimento por motivos de segurança.

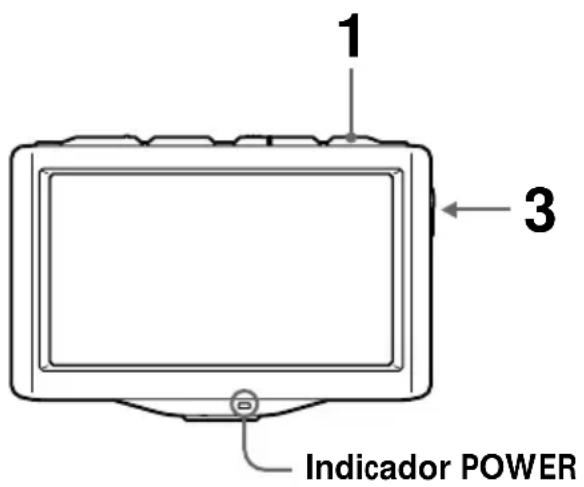

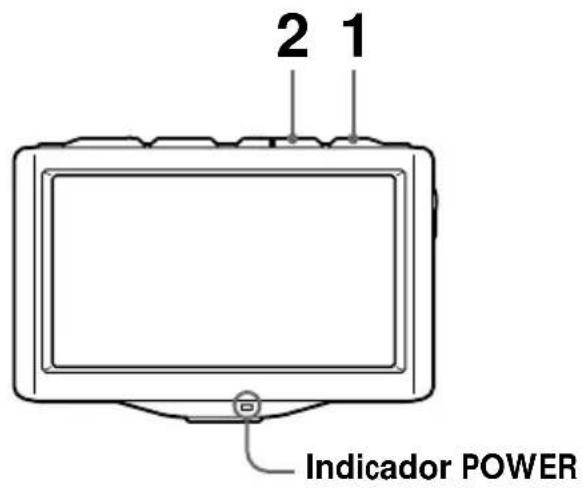

1 Pressione POWER.

O indicador POWER acende.

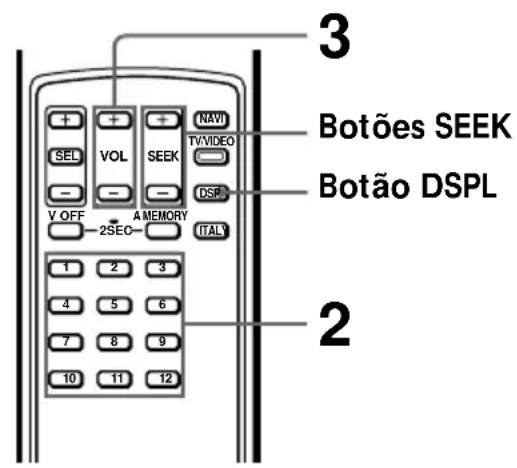

2 Pressione os botões dos números dos programas (de 1 a 12) para selecionar a estação de TV desejada.

O número do programa de TV aparece durante cinco segundos no canto superior direito do display, sempre que você selecionar uma estação.

3 Ajuste o volume.

Pressione VOL no monitor ou no controle remoto sem fio.

Ativando o display na tela

Pressione DSPL.

Para desativar o display, pressione-o novamente.

Desligando a TV

Pressione POWER.

Se você não puder receber as estações armazenadas ao viajar

Pressione SEEK momentaneamente para procurar a estação automaticamente. Quando o aparelho receber uma estação, ele pára a varredura. Pressione o botão repetidamente até que a estação desejada seja recebida.

Vizualizando a tela panorâmica

Além do modo de tela normal, também estão disponíveis os modos de tela inteira, tela de zoom e tela de zoom panorâmico.

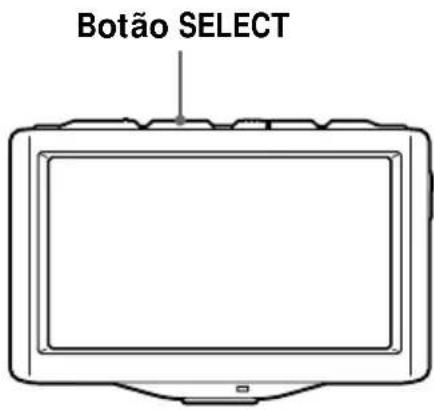

Pressione SELECT.

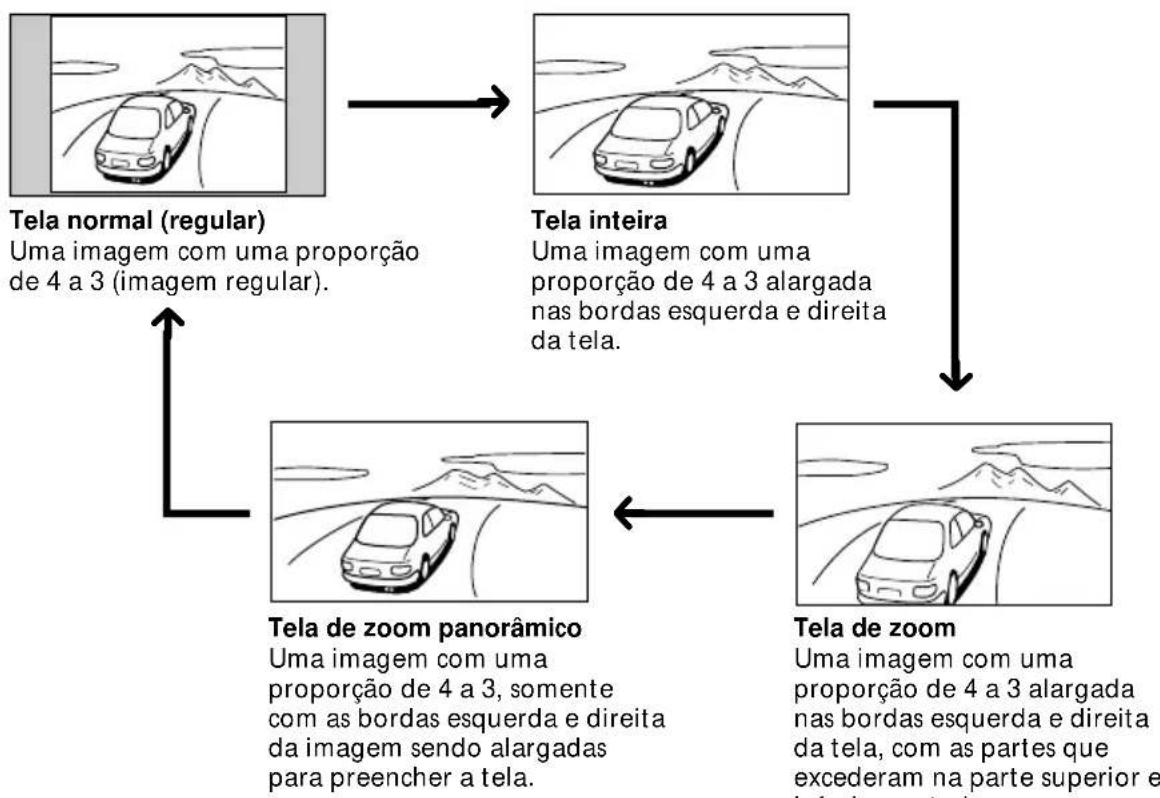

Pressionando SELECT, você comuta o modo de tela na seguinte sequência:

Dicas

• Com esta operação:
  — O controle remoto não funciona.
  — Os bipes estão desativados.
  — O tipo do tamanho da tela não está exibido.
• Quando você ligar o aparelho novamente, o modo de tela será reiniciado para tela inteira.
• As imagens podem aparecer com uma textura grossa quando visualizadas no modo tela de zoom.
• Este aparelho é fabricado de acordo com as especificações de zoom panorâmico, para aparelhos de TV 16:9 normalmente usados em casa.
• Alterando o modo de tela, você também mudará a escala da tela do mapa em seu sistema de navegação.

Assistindo a um vídeo

Nota

A imagem do vídeo não aparece enquanto o carro estiver em movimento por motivos de segurança.

Você pode assistir CDs de vídeo e fitas cassetes gravadas no sistema colorido PAL ou NTSC (somente no modelo europeu). Certifique-se de que conectou corretamente um aparelho de vídeo ao sintonizador de TV. Para obter detalhes, consulte o manual de Instalação/Conexões.

1 Pressione POWER.

O indicador POWER acende.

2 Pressione TV/VIDEO para selecionar a entrada em que você conectou o aparelho de vídeo, VIDEO 1 ou VIDEO 2.

Sempre que pressionar TV/VIDEO, a indicação se altera como segue:

→ Número do programa de TV → VIDEO 1 → VIDEO 2

3 Ligue o aparelho de vídeo e inicie a reprodução.

O aparelho exibe as imagens de vídeo do sistema colorido PAL ou NTSC e o seguinte display aparece durante cinco segundos (somente no modelo europeu).

PAL VideoNTSC Video

Ouvindo o som da TV/vídeo com a imagem desativada (função visual off)

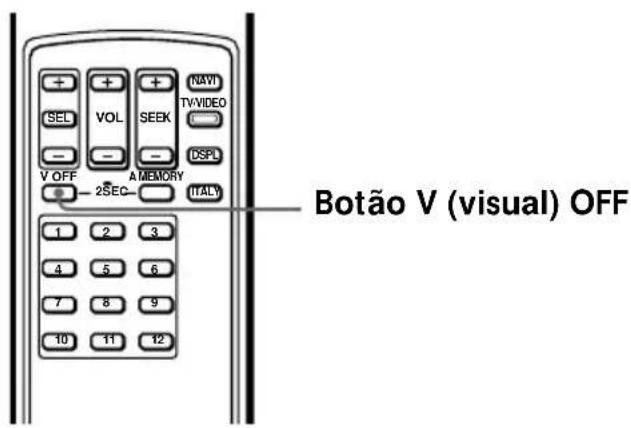

Pressione V OFF durante dois segundos.

Você ouvirá somente o som do programa selecionado.

Para cancelar a função visual off, pressione V OFF novamente. Se você desligar o aparelho ou mudar o interruptor de ignição para a posição OFF, a função visual off será cancelada.

A função visual off também será cancelada quando você selecionar outro programa de TV com os botões dos números dos programas (somente para a TV).

Quando a função visual off é cancelada, o modo de tela retorna a “Tela inteira”.

Ajustando a imagem

Você pode ajustar a cor, o tom e o brilho da imagem.

1 Pressione POWER.

O indicador POWER acende.

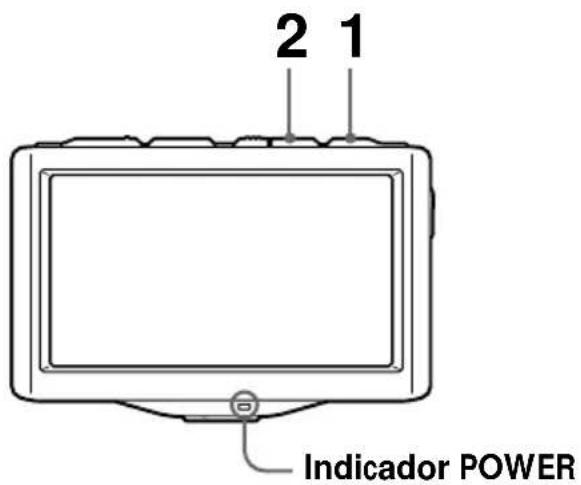

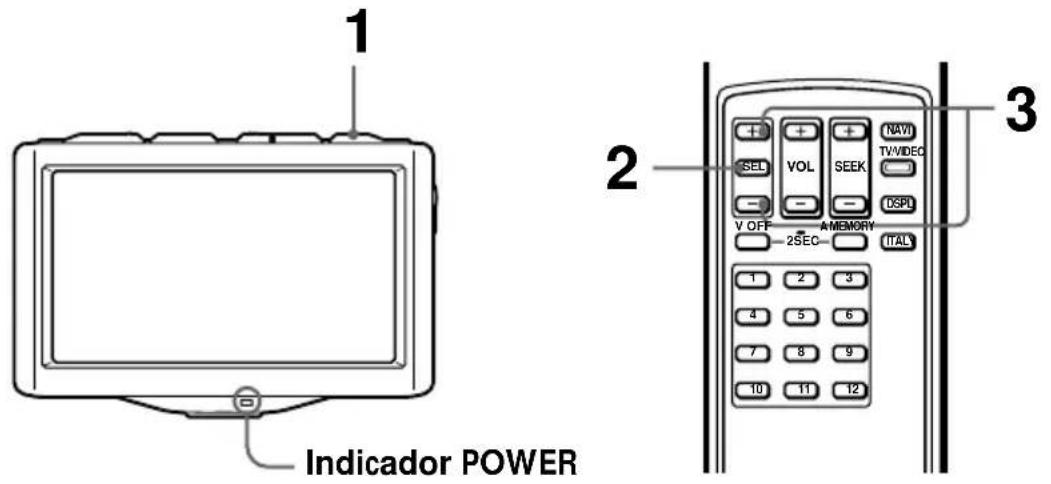

2 Pressione SEL.

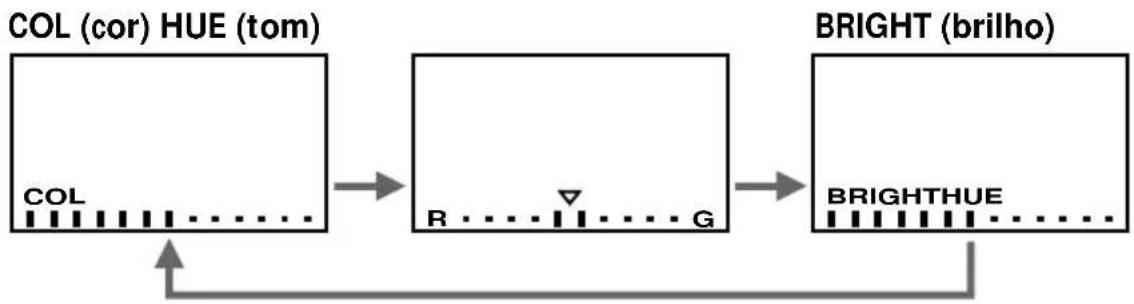

Sempre que pressionar SEL, os itens se alteram da seguinte forma:

Nota

Você não precisa ajustar HUE (tom) quando estiver assistindo um programa de TV ou reproduzindo as fontes de vídeo PAL. Quando você pressionar (SEL), somente COL e BRIGHT aparecem (somente no modelo europeu).

3 Pressione SEL ⊕ ou ( ∃ para ajustar.

Pressione um destes botões em cinco segundos. O item será cancelado depois de cinco segundos se você não pressionar a tecla (+) ou (-).

	Cor	Tom	Brilho
+	Para mais intensidade na cor	Para tornar a imagem esverdeada	Para dar mais brilho à imagem
	Paramenos intensidade na cor	Para tornar a imagem avermelhada	Para escurecer a imagem

Dicas

• Para recuperar os ajustes de fábrica, pressione SEL por mais de dois segundos. VISUAL STD (padrão) aparece.
• Quando a imagem estiver muito escura ou muito clara na posição de visualização, pressione SEL para selecionar BRIGHT e pressione + ou -.

Ajustando o brilho da tela (controle de brilho automático)

Dependendo da luz ao redor, você pode ajustar o brilho da tela controlando o brilho do canal fluorescente instalado no painel de cristal líquido.

Altere o seletor DIMMER localizado na lateral do monitor para HIGH ou AUTO.

Lateral do monitor

HIGH: Aumenta o brilho da tela.

AUTO: O aparelho responde à luz ao redor e ajusta o brilho da tela automaticamente (controle de brilho automático).

Notas

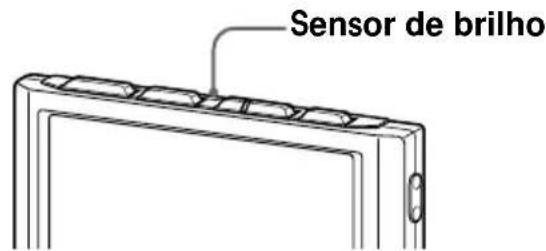

- Não cubra o sensor de brilho. Se você cobrir o sensor, o controle de brilho automático não funcionará.

- O ajuste HIGH pode fazer com que a tela ofusque os seus olhos à noite. Dirigir logo após visualizar a tela pode ser perigoso; espere que seus olhos se acostumem com a luz ao redor antes de dirigir.

Usando o sistema de navegação

Você pode exibir a informação de navegação conectando um sistema de navegação opcional.

1 Pressione POWER.

O indicador POWER acende.

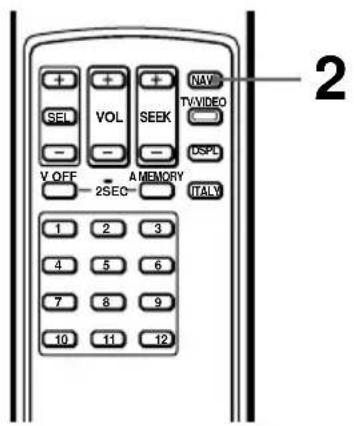

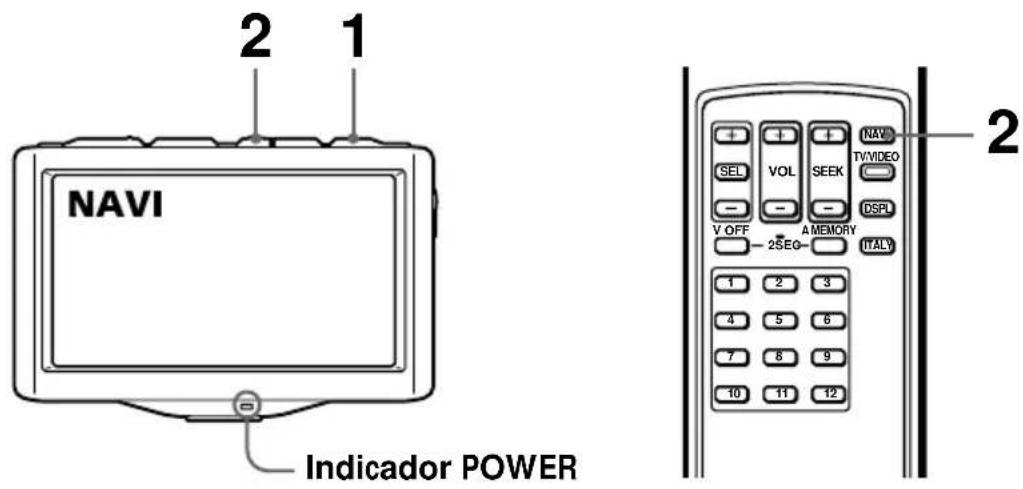

2 Pressione NAVI momentaneamente.

NAVI aparece durante cinco segundos no canto superior esquerdo da tela.

Nota

A partir de maio de 2001, o sistema de navegação da Sony não estará disponível.

Ouvindo o som da TV/vídeo enquanto usa o sistema de navegação

(função de reprodução simultânea)

Você pode ouvir o som da TV ou do vídeo mesmo quando o sistema de navegação estiver ativado.

1 Pressione POWER e selecione um programa de TV ou selecione VIDEO 1 ou VIDEO 2 e inicie a reprodução do vídeo.
2 Pressione NAVI durante dois segundos.

O display de navegação aparece e será ouvido o som do programa de TV ou o vídeo selecionado.

Ouvindo outro programa de TV

Pressione um botão do número do programa ou SEEK.

Alterando para a tela da TV ou do vídeo

Pressione TV/VIDEO.

Cancelando a função de reprodução simultânea

Para desligar o som da TV ou do vídeo, pressione (NAVI) durante dois segundos.

Informações Adicionais

O período de duração da pilha é de aproximadamente seis meses, dependendo do uso que você faz do controle remoto sem fio.

Notas sobre as pilhas

Para evitar dano proveniente do vazamento da pilha e subsequente corrosão:

— insira as pilhas de modo que os sinais “+” e “-” das pilhas coincidam com os sinais dos diagramas “+” e “-” no interior do compartimento de pilhas.
— não use uma pilha antiga com uma nova ou tipos diferentes de pilhas juntas.
— remova as pilhas quando não usar o aparelho por um longo período de tempo.
— não carregue as pilhas.

Se ocorrer algum vazamento das pilhas, substitua-as por pilhas novas depois de limpar o compartimento de pilhas.

Notas sobre o controle remoto sem fio

• Não deixe o controle remoto sem fio próximo de fontes de calor ou em um lugar sujeito à luz solar intensa (especialmente no painel do carro).
• Quando você estacionar seu carro em um local com luz solar intensa, coloque o controle remoto sem fio, por exemplo, no porta-luvas, para que não fique sujeito a essa luz solar intensa.

Sobre os rádios sem fio e os telefones portáteis

Quando você usar um rádio sem fio ou telefone portátil próximo deste aparelho, podem ocorrer interferências na imagem ou no som. Não use esses dispositivos perto deste aparelho.

• Não pressione o painel LCD do monitor, pois dessa forma você pode deformar a imagem ou causar um mau funcionamento. A imagem pode não ficar nítida ou o painel LCD pode ser danificado.
• Notas sobre a limpeza

— Limpe o painel LCD com um pano macio ligeiramente umedecido.

— Não use solventes, tais como benzina, tiner, limpadores disponíveis no mercado ou spray anti-estático.

• Não use este aparelho em temperaturas abaixo de 5 °C ou acima de 45 °C.
• Se seu carro esteve estacionado em um local frio ou quente, a imagem pode não ficar nítida. O monitor não está danificado. A imagem ficará nítida depois que a temperatura em seu carro voltar ao normal.

Alguns pontos azuis ou vermelhos fixos podem aparecer no monitor. Esses pontos são chamados de pontos brilhantes e podem acontecer em qualquer LCD.

O painel LCD é altamente sofisticado e mais de 99,99 % dos segmentos usados no painel estão perfeitos. Entretanto, há uma possibilidade de menos de 0,01 % dos segmentos estarem com defeito e não acenderem adequadamente. Entretanto, esses segmentos não vão interferir na sua visualização.

Especificações

Monitor

Tipo de alto-falante

alto-falante dinâmico

ø36 mm

Exigências de alimentação

bateria de carro de 12 VCC

(terra negativo)

Dreno de corrente

Aprox. 1,0 A

Dimensões

Temperatura de operação

+5^ +45^

Massa Aprox. 450 g

Sintonizador de TV

Sistema de televisão

Modelo europeu

sistema CCIR B,G,I

Modelo americano

NTSC

Sistema de cores

Modelo europeu

TV: PAL

Vídeo: PAL, NTSC

Modelo americano

TV: NTSC

Vídeo: NTSC

Convergência de canal

Modelo europeu

VHF: CCIR 2 CH \~ 12 CH

ITALY A CH \~ H2 CH

UHF: 21 CH \~ 69 CH

(CCIR/ITALY)

UHF: B21 CH \~ B69 CH

(Reino Unido)

Modelo americano

VHF: 2 CH \~ 13 CH

UHF: 14 CH \~ 69 CH

Exigências de alimentação

bateria de carro de 12 VCC

(terra negativo)

Dreno de corrente

Aprox. 0,5 A

Terminais de saída

Saída de vídeo: Pino RCA 1 Vp-p, 75 ohm

Saída de áudio: Pino RCA -10 dBs, 10 kohm

Saída do monitor: Quadrado, 16 pinos (exclusivo)

Terminais de entrada

Entrada de navegação:

Quadrado, 16 pinos

(exclusivo)

Pino RCA:

Vídeo 1 Vp-p, 75 ohm

Áudio (monaural)

-10 dBs, 10 kohm

Dimensões 202 · 30 · 140 mm

Controle remoto sem fio

Exigências de alimentação

2 pilhas tipo AA (R6)

Faixa operacional

Aprox. 3 m

(incluindo as pilhas)

Antena de TV

Fio 5 m, 75 ohm

Acessórios fornecidos

Controle remoto sem fio (1)

Fio de entrada de

alimentação (1)

Cabo do monitor (1)

Antena de TV (1)

Peças para instalação e

conexões (1 conjunto)

Kit de montagem (1

conjunto)

O design e as especificações estão sujeitos à alteração sem aviso prévio.

Guia de solução de problemas

Problema	Causa/Solução
Sem imagem e som	O fio de alimentação ou a pilha estão desconectados.O fusível queimou.Pressione TV/VIDEO.
Boa imagem, mas sem som	Pressione + ao lado do botão de volume no controle remoto sem fio ou no monitor.
Linhas pontilhadas ou faixas	Este problema pode ser causado por interferência local como, por exemplo, um motor de carro ou de motocicleta. Ajuste as antenas para diminuir a interferência.
A imagem está obscura ou tem imagens duplas ou aparecem fantasmas	Conecte bem as antenas.Este problema pode ser causado por reflexos de montanhas ou edifícios que estejam próximos.
Sem imagem ou sem som quando você conecta um equipamento opcional	O fio foi desconectado. Conecte bem o fio.Pressione TV/VIDEO.
Você não pode selecionar um canal ou não pode visualizar um programa de TV	Selecione a TV. → Pressione TV/VIDEO e selecione o modo de TV.As pilhas do controle remoto podem estar gastas.Pressione o botão A MEMORY durante dois segundos.
Bom som, mas sem imagem	A função visual off está funcionando.→ Pressione V OFF.Dirigir enquanto a TV ou o aparelho de vídeo estiver ligado. → Por motivos de segurança, a imagem não aparecerá.
Sem resposta ao pressionar os botões no controle remoto sem fio	As pilhas do controle remoto podem estar gastas.
