MANUAL DE UTILIZADOR Express Compact GV7091 TEFAL

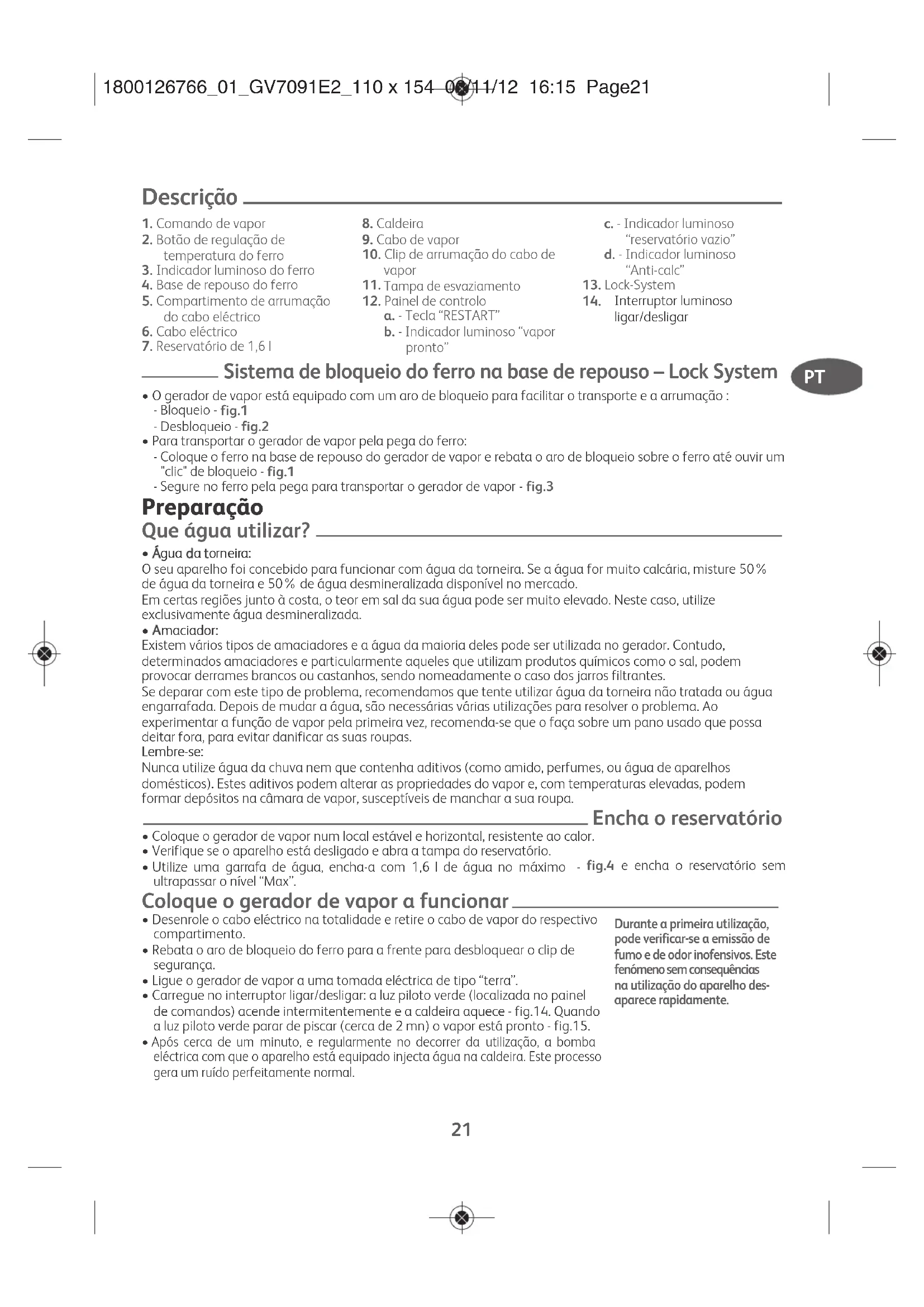

5. Compartimento para

• O gerador de vapor está equipado com um aro de bloqueio para facilitar o transporte e a arrumação : - Bloqueio - fig.1 - Desbloqueio - fig.2

• Para transportar o gerador de vapor pela pega do ferro: - Coloque o ferro na base de repouso do gerador de vapor e rebata o aro de bloqueio sobre o ferro até ouvir um "clic" de bloqueio - fig.1 - Segure no ferro pela pega para transportar o gerador de vapor - fig.3 Preparação Que água utilizar?

• Água da torneira: O seu aparelho foi concebido para funcionar com água da torneira. Se a água for muito calcária, misture 50% de água da torneira e 50% de água desmineralizada disponível no mercado. Em certas regiões junto à costa, o teor em sal da sua água pode ser muito elevado. Neste caso, utilize exclusivamente água desmineralizada.

Amaciador: Existem vários tipos de amaciadores e a água da maioria deles pode ser utilizada no gerador. Contudo, determinados amaciadores e particularmente aqueles que utilizam produtos químicos como o sal, podem provocar derrames brancos ou castanhos, sendo nomeadamente o caso dos jarros filtrantes. Se deparar com este tipo de problema, recomendamos que tente utilizar água da torneira não tratada ou água engarrafada. Depois de mudar a água, são necessárias várias utilizações para resolver o problema. Ao experimentar a função de vapor pela primeira vez, recomenda-se que o faça sobre um pano usado que possa deitar fora, para evitar danificar as suas roupas. Lembre-se: Nunca utilize água da chuva nem que contenha aditivos (como amido, perfumes, ou água de aparelhos domésticos). Estes aditivos podem alterar as propriedades do vapor e, com temperaturas elevadas, podem formar depósitos na câmara de vapor, susceptíveis de manchar a sua roupa. Encha o reservatório

• Coloque o gerador de vapor num local estável e horizontal, resistente ao calor.

• Verifique se o aparelho está desligado e abra a tampa do reservatório.

• Utilize uma garrafa de água, encha-a com 1,6 l de água no máximo - fig.4 e encha o reservatório sem ultrapassar o nível “Max”. Coloque o gerador de vapor a funcionar

• Desenrole o cabo eléctrico na totalidade e retire o cabo de vapor do respectivo compartimento.

• Rebata o aro de bloqueio do ferro para a frente para desbloquear o clip de segurança.

• Ligue o gerador de vapor a uma tomada eléctrica de tipo “terra”.

• Carregue no interruptor ligar/desligar: a luz piloto verde (localizada no painel de comandos) acende intermitentemente e a caldeira aquece - fig.14. Quando a luz piloto verde parar de piscar (cerca de 2 mn) o vapor está pronto - fig.15.

• Após cerca de um minuto, e regularmente no decorrer da utilização, a bomba eléctrica com que o aparelho está equipado injecta água na caldeira. Este processo gera um ruído perfeitamente normal. Durante a primeira utilização, pode verificar-se a emissão de fumo e de odor inofensivos. Este fenómeno sem consequências na utilização do aparelho des- aparece rapidamente.

2. Botão de regulação de

5. Compartimento de arrumação

7. Reservatório de 1,6 l

10. Clip de arrumação do cabo de

Tampa de esvaziamento

Interruptor luminoso ligar/desligar Descri ção

• Coloque o botão de regulação da temperatura do ferro no tipo de tecido a

• O indicador luminoso do ferro acende-se. Atenção: no início da sessão de engomagem e quando reduz a temperatura durante a sessão, o aparelho está pronto assim que o indicador luminoso do ferro se apaga e que o indicador luminoso verde situado no painel de visualização fica fixo. Durante a sessão, assim que aumenta a temperatura do ferro, pode passar imediatamente, mas tenha atenção para não aumentar o débito de vapor uma vez que o indicador luminoso do ferro está apagado.

• Durante o engomar, o indicador situado por cima do ferro acende e apaga consoante a necessidade de calor, sem afectar a utilização.

• Para obter vapor, carregue no comando de vapor situado por baixo da pega do ferro - fig.5 . O vapor deixa de sair quando soltar o comando.

• Se utilizar goma, pulverize-a no avesso da superfície a engomar. Regule a temperatura

• Regulação do botão de temperatura do ferro: - Comece pelos tecidos que são engomados a baixa temperatura e acabe com aqueles que suportam uma temperatura mais alta (••• ou Max). - Se engomar tecidos de fibras misturadas, regule a temperatura de passar a ferro com base na fibra mais frágil. - Se engomar peças de roupa em lã, carregue no comando de vapor do ferro por impulsos

fig.5, sem pousar o ferro na peça de roupa. Por forma a evitar o lustro.

e colocar o termóstato na posição “min” o ferro não aquece. Passe a ferro a seco

• Não carregue no comando de vapor. Engomar na vertical

• Regule o botão de temperatura do ferro para a posição máxima.

• Pendure a peça de roupa num cabide e estique ligeiramente o tecido com uma mão. Uma vez que o vapor produzido é muito quente, nunca elimine os vincos de uma peça de roupa na própria pessoa, mas sempre pendurada num cabide.

fig.5 de forma intermitente efectuando um movimento de cima para baixo

fig.6 Encha o reservatório no decorrer da utilização

• Quando o indicador vermelho do reservatório da água pisca, deixa de haver vapor

fig.16 . O reservatório de água está vazio.

• Desligue o gerador de vapor e abra a tampa do reservatório.

• Utilize uma garrafa de água, encha-a com 1,6 l de água no máximo

fig.4 e encha o reservatório sem ultrapassar o nível “Max” do reservatório.

fig.17 , situada no painel de controlo, para continuar a engomar. Quando o indicador luminoso verde se mantém aceso, o vapor está pronto. Aquando da primeira utilização ou se não utilizar o vapor há já alguns minutos: carregue várias vezes de seguida no comando de vapor (fig.5) afastando o ferro da roupa. Isso per- mitirá eliminar a água fria do cir- cuito de vapor. Nunca coloque o ferro sobre um descanso de ferro de metal, dado que existe o risco de danificação, mas sobre a placa de descanso do ferro da estrutura: esta está equipada com patins anti-derrapantes e foi concebida para resistir a temperaturas altas. Para tecidos que não o linho ou o algodão, man- tenha o ferro a alguns cen- tímetros de distância para não queimar o tecido.

REGULAÇÃO DO BOTÃO DE TEMPERATURA Lã, viscose Sintéticos, seda (poliéster, acetato, acrílico, poliamida) REGULAÇÃO DA TEMPERATURA EM FUNÇÃO DO TIPO DE TECIDO A ENGOMAR Linho, algodão Antes de proceder à limpeza, certi- fique-se que o gerador se encontra desligado da corrente, que a base e o próprio ferro se encontram frios. 1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page2223 Manutenção e Limpeza Limpe o gerador de vapor

• Não utilize qualquer produto de manutenção ou de descalcificação para limpar a base ou o corpo.

• Nunca passe o ferro ou a sua estrutura sob água da torneira.

• Limpe regularmente a base com uma esponja não metálica.

• Limpe periodicamente as partes de plástico com a ajuda de um pano suave ligeiramente humedecido. Enxagúe a caldeira

• Para prolongar a eficácia da caldeira e evitar os restos de calcário, o gerador de vapor está equipado com um indicador luminoso laranja "limpeza da caldeira" que pisca no painel de controlo ao fim de cerca de 10 utilizações - fig.9.

• Se o indicador luminoso laranja "esvaziamento da caldeira" piscar, pode continuar a passar a ferro como habitualmente, mas é aconselhável enxaguar a caldeira antes da próxima utilização.

• Verifique se o gerador de vapor está frio e desligado há mais de 2 horas.

• Coloque o gerador de vapor no rebordo do lava-loiça e o ferro ao lado, sobre a respectiva base.

• Desaperte a tampa de limpeza rodando-a de 1/4 de volta para a esquerda - fig.10

• Com a ajuda de uma moeda, desaperte lentamente a tampa de limpeza da caldeira - fig.11

• Mantenha o gerador de vapor na posição inclinada e, com uma garrafa, encha a caldeira com 1/4 de litro de água da torneira - fig.12

• Agite a estrutura durante alguns momentos e, de seguida, esvazie-a totalmente por cima do lava-loiça - fig.13 Aconselhamos a que repita esta operação uma segunda vez para obter um bom resultado.

• Aperte e feche a tampa de limpeza da caldeira com a ajuda da moeda.

• Volte a colocar a tampa.

• Aquando da próxima utilização, carregue na tecla "RESTART" para apagar o indicador luminoso laranja - fig. 17. Arrume o gerador de vapor

• Rebata o aro de bloqueio sobre o ferro até ao "clic" de bloqueio; o ferro ficará, assim, bloqueado em total segurança sobre a sua estrutura.

• Deixe o gerador de vapor arrefecer antes de o arrumar caso tenha de o guardar num armário ou num espaço estreito.

• Pode arrumar o gerador de vapor em total segurança. Nunca utilize produtos descalcificantes para limpar a caldeira, dado que podem danificá-la. Antes de proceder à limpeza do gerador de vapor, é necessário deixá-lo arrefecer durante mais de 2 horas para evitar qualquer risco de queimadura.

1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page2324 Se não for possível determinar a causa de uma avaria, dirija-se a um Serviço de Assistência Técnica autorizado.

PROBLEMAS CAUSAS POSSÍVEIS SOLUÇÕES

O gerador de vapor não liga ou o indicador luminoso do ferro não está aceso. O aparelho não está ligado à corrente. Certifique-se que o aparelho está ligado e carregue no botão on/off. A água sai pelos orifícios da base do ferro.. Está a utilizar vapor quando o ferro não está suficientemente quente. A água condensou-se nos tubos porque está a utilizar o vapor pela primeira vez ou não o utilizava há já algum tempo. Verifique a regulação do termóstato. Aguarde até que o indicador luminoso do ferro se apague antes de accionar o co- mando de vapor. Carregue no comando de vapor fora da tábua de engomar, até que o ferro produza vapor. Aparecem vestígios de água na roupa. A cobertura da tábua está saturada de água porque não está adaptada à potência de um gerador de vapor. Certifique-se que dispõe de uma tábua adap- tada (placa em grelha que evita a condensa- ção). Saem derramamentos bran- cos dos orifícios da base do ferro. A caldeira rejeita calcário porque não é re- gularmente enxaguada. Enxagúe a caldeirar (consulte § “descalcifique o seu gerador de vapor”). Saem derramamentos castan- hos dos orifícios da base do ferro e mancham a roupa. Está a utilizar produtos químicos descalcifi- cantes ou aditivos na água de passar a ferro. Nunca adicione qualquer produto no reserva- tório (ver § que água utilizar). Contacte um Centro de Assistência Autori- zado. A base do ferro está suja ou acastanhada e pode manchar a roupa. Está a utilizar uma temperatura demasiado alta. A roupa não foi suficientemente enxaguada ou engomou uma nova peça antes de a lavar. Está a utilizar goma. Consulte os nossos conselhos relativos à regu- lação das temperaturas. Certifique-se que a roupa está suficiente- mente enxaguada para eliminar os eventuais restos de sdetergente ou produtos químicos nas novas peças de roupa. Pulverize sempre goma no avesso da superfí- cie a engomar. Há pouco vapor ou não há vapor. Indicador vermelho do reservatório da água a piscar - A temperatura da base está regulada para o máximo. Encha o reservatório e carregue na tecla "RE- START" até o indicador luminoso se apagar. O gerador de vapor funciona normalmente, mas o vapor, muito quente, é seco e, logo, menos visível. Sai vapor à volta da tampa. O colector está mal apertado. A junta do colector está danificada. O aparelho está defeituoso. Volte a apertar o colector. Contacte um Serviço de Assistência Técnica Autorizado. Não utilize mais o gerador de vapor e contacte um Centro de Assistência Autori- zado. O indicador vermelho de "re- servatório de água vazia" pisca. Não carregou na tecla “RESTART” para um novo arranque. Carregue na tecla “RESTART” para um novo arranque situada no painel de controlo até o indicador luminoso se apagar. Sai vapor ou água pela parte de baixo do aparelho. O aparelho está defeituoso. Não utilize o gerador de vapor e contacte um Serviço de Assistência Técnica Autorizado. O indicador "anti-calcário" pisca. Não carregou no botão “RESTART” - novo ar- ranque. Carregue no botão “RESTART” - novo ar- ranque situado no painel de comandos. Um problema com o gerador de vapor? 1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page2425 Sistema di blocco del ferro sulla base - Lock-system
