INSTRUKCJA OBSŁUGI Express Compact GV7091 TEFAL

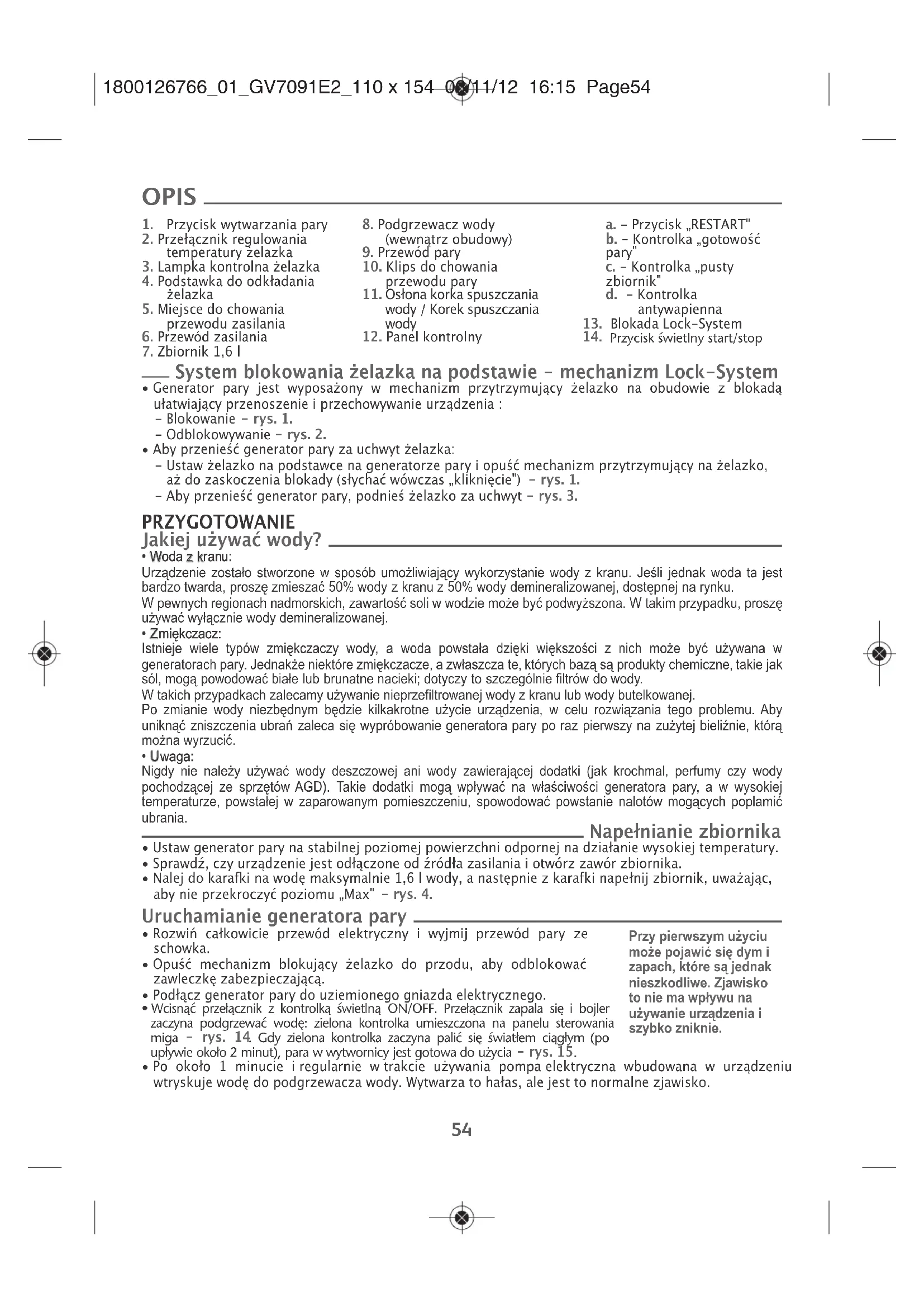

1. Przycisk wytwarzania pary
2. Przełącznik regulowania temperatury żelazka
3. Lampka kontrolna żelazka
4. Podstawka do odkładania żelazka
5. Miejsce do chowania przewodu zasilania
6. Przewód zasilania

7. Zbiornik 1,6 l

8. Podgrzewacz wody (wewnątrz obudowy)

9. Przewód pary

10. Klips do chowania przewodu pary

11. Ostona korka spuszczania wody / Korek spuszczania wody

12. Panel kontrolny

a. - Przycisk „RESTART"

b. – Kontrolka „gotowość pary”

c. - Kontrolka „pusty zbiornik"

d. - Kontrolka antywapienna

1. Blokada Lock-System

2. Przycisk świetlny start/stop

System blokowania żelazka na podstawie - mechanizm Lock-System

- Generator pary jest wyposażony w mechanizm przytrzymujący żelazko na obudowie z blokadą ułatwiający przenoszenie i przechowywanie urządzenia :

- Blokowanie - rys. 1.

- Odblokowywanie - rys. 2.

- Aby przenieść generator pary za uchwyt żelazka:

- Ustaw żelazko na podstawce na generatorze pary i opuść mechanizm przytrzymujący na żelazko, aż do zaskoczenia blokady (słychać wówczas „kliknięcie”) - rys. 1.

- Aby przenieść generator pary, podnieś żelazko za uchwyt - rys. 3.

PRZYGOTOWANIE

Jakiej używać wody?

• Woda z kranu:

Urządzenie zostało stworzone w sposób umożliwiający wykorzystanie wody z kranu. Jeśli jednak woda ta jest bardzo twarda, proszę zmieszać 50% wody z kranu z 50% wody demineralizowanej, dostępnej na rynku.

W pewnych regionach nadmorskich, zawartość soli w wodzie może być podwyższona. W takim przypadku, proszę używać wyłącznie wody demineralizowanej.

• Zmiękczacz:

Istnieje wiele typów zmiękczaczy wody, a woda powstała dzięki większości z nich może być używana w generatorach pary. Jednakże niektóre zmiękczacze, a zwłaszcza te, których bazą są produkty chemiczne, takie jak sól, mogą powodować białe lub brunatne nacieki; dotyczy to szczególnie filtrów do wody.

W takich przypadkach zalecamy używanie nieprzefiltrowanej wody z kranu lub wody butelkowanej.

Po zmianie wody niezbędnym będzie kilkakrotne użycie urządzenia, w celu rozwiązania tego problemu. Aby uniknąć zniszczenia ubrań zaleca się wypróbowanie generatora pary po raz pierwszy na zużytej bieliźnie, którą można wyrzucić.

• Uwaga:

Nigdy nie należy używać wody deszczowej ani wody zawierającej dodatki (jak krochmal, perfumy czy wody pochodzącej ze sprzętów AGD). Takie dodatki mogą wpływać na właściwości generatora pary, a w wysokiej temperaturze, powstałej w zaparowanym pomieszczeniu, spowodować powstanie nalotów mogących popłamić ubrania.

Napełnianie zbiornika

- Ustaw generator pary na stabilnej poziomej powierzchni odpornej na działanie wysokiej temperatury.

- Sprawdź, czy urządzenie jest odłączone od źródła zasilania i otwórz zawór zbiornika.

- Nalej do karafki na wodę maksymalnie 1,6 l wody, a następnie z karafki napełnij zbiornik, uważając, aby nie przekroczyć poziomu „Max” – rys. 4.

Uruchamianie generatora pary

- Rozwiń całkowicie przewód elektryczny i wyjmij przewód pary ze schowka.

- Opuść mechanizm blokujący żelazko do przodu, aby odblokować zawleczkę zabezpieczającą.

- Podłącz generator pary do uziemionego gniazda elektrycznego.

- Wcisnąć przełącznik z kontrolką świetlną ON/OFF. Przełącznik zapala się i bojler zaczyna podgrzewać wodę: zielona kontrolka umieszczona na panelu sterowania miga - rys. 14. Gdy zielona kontrolka zaczyna palić się światłem ciągłym (po upływie około 2 minut), para w wytwornicy jest gotowa do użycia - rys. 15.

- Po około 1 minucie i regularnie w trakcie używania pompa elektryczna wbudowana w urządzeniu wtryskuje wodę do podgrzewacza wody. Wytwarza to hałas, ale jest to normalne zjawisko.

Przy pierwszym użyciu może pojawić się dym i zapach, które są jednak nieszkodliwe. Zjawisko to nie ma wpływu na używanie urządzenia i szybko zniknie.

UŻYTKOWANIE

Prasowanie z użyciem pary

• Ustaw przełącznik regulowania temperatury żelazka na rodzaj prasowanego materiału (patrz tabela poniżej).
• Zapali się kontrolka działania żelazka. Należy zachować ostrożność! Przy rozpoczęciu pracy z urządzeniem i w przypadku obniżania jego temperatury w trakcie prasowania, generator pary będzie gotowy, gdy lampka termostatu zgaśnie, a zielona lampka „gotowości pary” pozostanie włączona. W przypadku podnoszenia temperatury żelazka w trakcie pracy można od razu kontynuować prasowanie, jednak należy zachować ostrożność i zwiększyć przepływ pary dopiero po zgaśnięciu lampki termostatu.

- Podczas prasowania, kontrolka na żelazku zapala się i gaśnie, odpowiednio do potrzeby nagrzewania się urządzenia, bez wpływu na jego użytkowanie.

- Aby uzyskać parę, naciśnij przycisk wytwarzania pary pod uchwytem żelazka – rys. 5.Aby zatrzymać wytwarzanie pary, wystarczy puścić przycisk.

- W przypadku stosowania krochmalu, należy go rozpylić po stronie przeciwnej do tej, która będzie prasowana.

Nie należy nigdy odkładać żelazka na metalową podstawkę pod żelazko, ponieważ mogłoby to uszkodzić żelazko. Żelazko należy stawiać na podstawkę na obudowie: jest ona wyposażona w stopki przeciwpoślizgowe i została tak zaprojektowana, aby wytrzymywać wysokie temperatury.

Ustawianie temperatury

USTAWIANIE TEMPERATURY I WYDATKU STRUMIENIA PARYW ZALEŻNOŚCI OD RODZAJU TKANINY, KTÓRA MA BYĆ PRASOWANA:
RODZAJE TKANIN	REGULACJA PRZEŁĄCZNIKA TEMPERATURY
Tkaniny syntetyczne, wełna (pollester, włókno octanowe, akryl, włókno poliamidowe)
Jedwab
Len, bawełna

Przy pierwszym użyciu lub w przypadku długotrwałego nieużywania funkcji pary: kilkakrotnie naciśnij przycisk wytwarzania pary (rys. 5), nie trzymając żelazka skierowanego na tkaninę. Pozwoli to usunąć z obiegu pary zimną wodę.

• Regulowanie przełącznika temperatury żelazka:
• Zaczynaj od tkanin, które prasuje się w niskiej temperaturze, kończ na tkaninach, które wytrzymują wyższą temperaturę (• lub Max).
• Jeżeli prasujesz tkaniny z włókien mieszanych, ustaw temperaturę prasowania na najbardziej delikatne włókno.
• Prasując odzież wełnianą naciskaj przycisk wytwarzania pary impulsowo - rys. 5 bez stawiania żelazka na ubraniu. W ten sposób nie wyświetcisz ich.

W chwili ustawienia termostatu w pozycji „min” żelazo nie nagrzewa się.

Prasowanie na sucho

- Nie naciskaj przycisku wytwarzania pary.

W przypadku tkanin innych niż len i bawełna, trzymaj żelazko w odległości kilku centymetrów, tak aby nie spalić materiału.

Wygładzanie w pionie

• Ustaw przełącznik temperatury żelazka na maksimum.
• Zawieś ubranie na wieszaku i lekko naciągnij materiał ręką. Wytwarzana para jest bardzo gorąca, nie wygładzaj ubrania bezpośrednio na osobie, ale zawsze na wieszaku.
• Naciskaj przycisk sterowania parą – rys. 5 robiąc przerwy i wykonując ruchy w góre i w dół – rys. 6.

Uzupełnianie wody w zbiorniku w czasie pracy

• Migocze czerwony wskaźnik świetlny „pojemnik na wodę”, oznacza brak wydzielania pary – rys. 16. Zbiornik wody jest pusty.
• Odłącz generator pary od zasilania i otwórz zawór zbiornika.
• Nalej do karafki na wodę maksymalnie 1,6 l wody, a następnie z karafki napełnij zbiornik, uważając, aby nie przekroczyć poziomu „Max” – rys. 4.
• Ponownie podłącz generator pary. Aby kontynuować prasowanie, naciśnij przycisk ponownego uruchomienia „RESTART” – rys. 17, znajdujący się na panelu sterowania. Zapalenie się na stałe zielonej kontrolki sygnalizuje, że para jest gotowa.

CZYSZCZENIE I KONSERWACJA

Czyszczenie generatora pary

• Do czyszczenia stopy i korpusu żelazka nie należy stosować środków czyszczących i środków do usuwana kamienia.
• Nigdy nie należy wkładać żelazka lub jego korpusu pod bieżącą wodę.
• Stopę żelazka należy regularnie przecierać wilgotną gąbką (ale nie stalową).
• Od czasu do czasu części plastikowe można czyścić miękką i lekko wilgotną szmatką.

Płukanie podgrzewacza wody

Do płukania podgrzewacza w żadnym wypadku nie używaj środków do usuwania kamienia: mogą one uszkodzić urządzenie. Przed przystąpieniem do opróżniania generatora pary, należy pozostawić go do ostygnięcia na ponad 2 godziny, aby wykluczyć ryzyko poparzenia.

• W celu wydłużenia trwałości generatora pary i uniknięcia odkładania się kamienia, generator został wyposażony we wbudowaną pomarańczową kontrolkę „spuszczanie wody z podgrzewacza”, która miga na panelu sterowania mniej więcej po dziesięciokrotnym użyci -rys. 9.
• Jeżeli pomarańczowa kontrolka „spuszczanie wody z podgrzewacza" miga, sesji prasowania nie trzeba przerywać, ale należy pomyśleć o przepłukaniu podgrzewacza wody przed kolejnym użyciem.
• Sprawdź, czy generator pary jest zimny i odłączony od zasilania od ponad 2 godzin.
• Ustaw generator pary na krawędzi zlewu, a żelazko obok w pozycji pionowej.
• Odkręć osłonę korka spuszczania wody, wykonując 1/4 obrotu w lewo - rys. 10.
• Używając monety, odkręć delikatnie korek spuszczania wody z podgrzewacza - rys. 11.
• Nachyl generator pary i używając karafki nalej do zbiornika 1/4 litra wody z kranu – rys. 12.
• Potrząśnij kilka razy korpusem urządzenia, a następnie wylej wodę do zlewu – rys. 13.
  Aby uzyskać dobry efekt, zalecamy wykonać całą operację dwa razy.
• Używając monety, mocno i pewnie zakręć korek spuszczania wody z podgrzewacza.
• Założ z powrotem na miejsce osłonkę korka spuszczania wody.
• Aby zgasić pomarańczową kontrolkę, podczas kolejnego użycia naciśnij przycisk „RESTART”– rys. 17.

Przechowywanie generatora pary

• Wyłączyć przycisk start/stop i wyjąć sznur z gniazdka.
• Ustaw żelazko na jego podstawce na generatorze pary.
• Opuść mechanizm blokujący na żelazko, aż do „kliknięcia" blokady, żelazko zostanie bezpiecznie zablokowane na korpusie urządzenia
• Schowaj przewód zasilania do przewidzianego w tym celu schowka - rys. 7.
• Zamocuj przewód pary za pomocą zacisku - rys. 8.
• Jeśli generator pary przechowywany jest w szafie lub ciasnym miejscu, przez schowaniem pozwól, aby urządzenie ostygło.
• Gdy ostygnie można go bezpiecznie schować.

PROBLEM Z GENERATOREM PARY?

Problem Możliwe przyczyny Rozwiązania
Generator pary nie włącza się lub nie zapala się kontrolka żelazka.	Urządzenie nie jest podłączone do zasilania.	Sprawdzić, czy urządzenie jest prawidłowo podłączone do działającego gniazdka i czy znajduje się pod napięciem (pali się kontrolka wyłącznika ON/OFF).
Przez otwory w stopie żelazka wycieka woda.	Używasz pary, gdy żelazko nie jest jeszcze dostatecznie gorące.	Sprawdź ustawienie termostatu. Przed włączeniem pary poczekaj, aż zgaśnie kontrolka żelazka.
	W rurze skropliła się woda, ponieważ funkcja pary stosowana jest po raz pierwszy lub przez długi czas nie była używana.	Naciśnij przycisk sterowania parą poza deską do prasowania i przytrzymaj wciśnięty, aż z żelazka buchnie para.
Na prasowanej tkaninie pojawiają się ślady wody.	Pokrowiec deski do prasowania jest nasiąknięty woda, ponieważ nie jest przystosowany do mocy generatora pary.	Upewnij się, że posiadasz odpowiednią deskę do prasowania (deska z kratką, zapobiegająca skrapłaniu się).
Przez otwory w stopie żelazka wycieka biaława woda.	Podgrzewacz wyrzuca kamień, ponieważ nie był regularnie płukany.	Płukanie podgrzewacza wody (patrz § „Płukanie podgrzewacza wody”).
Przez otwory w stopie żelazka wycieka brązowa woda i plami tkaninę.	Stosujesz chemiczne środki usuwające kamień lub dodatki do wody do prasowania.	Należy opłukać sztyft zapobiegający tworzeniu się kamienia (patrz część „usuwanie kamienia z generatora pary”).
Stopa żelazka jest brudna i może plamić tkaninę.	Nastawiasz żelazko na zbyt wysoką temperaturę.	Patrz nasze zalecenia dotyczące ustawiania temperatury.
	Tkanina nie została wystarczająco wypłukana lub prasowane jest nowe ubranie, które nie było jeszcze prane.	Upewnij się, że tkanina jest wystarczająco dobrze wypłukana, tak aby usunąć ewentualne osady mydła lub środków chemicznych na nowych ubraniach.
	Używasz krochmalu.	Krochmal zawsze rozpyłaj po stronie prze-ciwnej do tej, która będzie prasowana.
Mało pary lub jej brak.	Migocze czerwony wskaźnik świetlny „pojemnik na wodę”.	Napełnij zbiornik, naciśnij przycisk „RE-START”, i przytrzymaj, aż zgaśnie zapa-lona kontrolka.
	Temperatura stopy żelazka jest usta-wiona na maksimum.	Generator pary działa normalnie, ale bardzo gorąca para jest sucha i dlatego słabiej wi-doczna.
Wokół korka wydobywa się para.	Korek sztyftu zapobiegającego tworzeniu się kamienia nie został prawidłowo zamo-cowany.	Prawidłowo zamocować korek sztyftu.
	Korek sztyftu zapobiegającego tworzeniu się kamienia jest uszkodzony.	Skontaktuj się z autoryzowanym punktem serwisowym.
	Urządzenie jest uszkodzone.	Nie używaj generatora pary i skontaktuj się z autoryzowanym punktem serwisowym.
Migocze czerwony wskaźnik świetlny „pojemnik na wodę pusty”.	Nie naciśnięto przycisku „RESTART”, który ponownie uruchamia urządzenie.	Przytrzymaj wciśnięty przycisk ponownego ur-chamiania „RESTART”, umieszczony na pa-nelu, do chwili, gdy wskaźnik przestanie migotać.
Spod urządzenia wydobywa się woda lub para.	Urządzenie jest uszkodzone.	Nie używaj generatora pary i skontaktuj się z autoryzowanym punktem serwisowym.
Wskaźnik świetlny systemu antywapiennego „anti-calc” migocze.	Nie naciśnięto przycisku „RESTART”, aby ponownie uruchomić urządzenie.	Przytrzymaj wciśnięty przycisk ponownego uruchamiania „RESTART”, umieszczony na panelu, do chwili, gdy wskaźnik przestanie migotać.

Jeżeli nie jest możliwe ustalenie przyczyn usterki, skontaktuj się z autoryzowanym punktem obsługi posprzedażnej.
