MANUALE UTENTE Express Compact GV7091 TEFAL

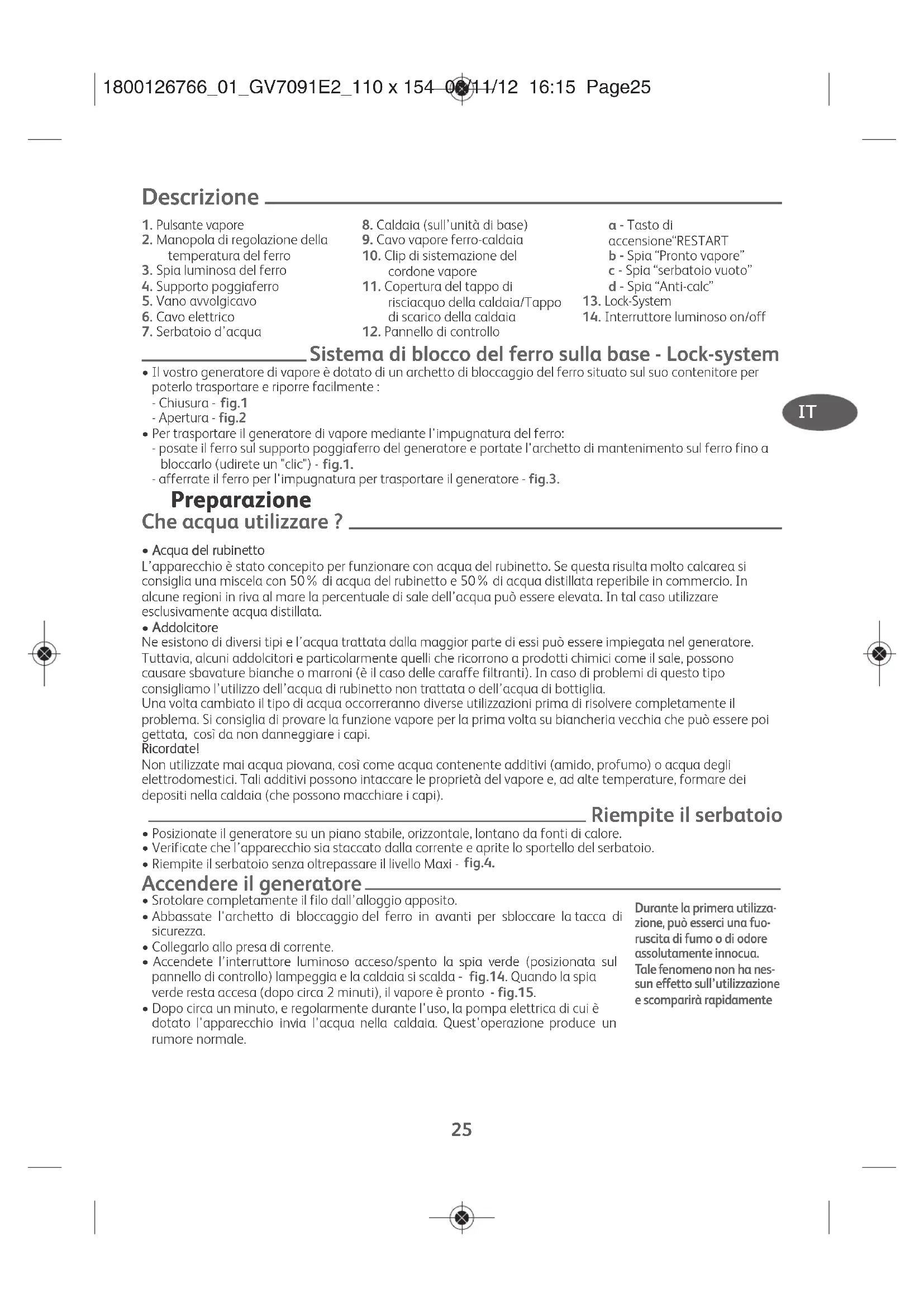

• Il vostro generatore di vapore è dotato di un archetto di bloccaggio del ferro situato sul suo contenitore per poterlo trasportare e riporre facilmente : - Chiusura - fig.1 - Apertura - fig.2

• Per trasportare il generatore di vapore mediante l'impugnatura del ferro: - posate il ferro sul supporto poggiaferro del generatore e portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") - fig.1. - afferrate il ferro per l'impugnatura per trasportare il generatore - fig.3. Preparazione Che acqua utilizzare ?

• Acqua del rubinetto L’apparecchio è stato concepito per funzionare con acqua del rubinetto. Se questa risulta molto calcarea si consiglia una miscela con 50% di acqua del rubinetto e 50% di acqua distillata reperibile in commercio. In alcune regioni in riva al mare la percentuale di sale dell’acqua può essere elevata. In tal caso utilizzare esclusivamente acqua distillata.

Addolcitore Ne esistono di diversi tipi e l’acqua trattata dalla maggior parte di essi può essere impiegata nel generatore. Tuttavia, alcuni addolcitori e particolarmente quelli che ricorrono a prodotti chimici come il sale, possono causare sbavature bianche o marroni (è il caso delle caraffe filtranti). In caso di problemi di questo tipo consigliamo l’utilizzo dell’acqua di rubinetto non trattata o dell’acqua di bottiglia. Una volta cambiato il tipo di acqua occorreranno diverse utilizzazioni prima di risolvere completamente il problema. Si consiglia di provare la funzione vapore per la prima volta su biancheria vecchia che può essere poi gettata, così da non danneggiare i capi.

icordate! Non utilizzate mai acqua piovana, così come acqua contenente additivi (amido, profumo) o acqua degli elettrodomestici. Tali additivi possono intaccare le proprietà del vapore e, ad alte temperature, formare dei depositi nella caldaia (che possono macchiare i capi). Riempite il serbatoio

• Posizionate il generatore su un piano stabile, orizzontale, lontano da fonti di calore.

• Verificate che l’apparecchio sia staccato dalla corrente e aprite lo sportello del serbatoio.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.4. Accendere il generatore

• Srotolare completamente il filo dall’alloggio apposito.

• Abbassate l'archetto di bloccaggio del ferro in avanti per sbloccare la tacca di sicurezza.

• Collegarlo allo presa di corrente.

• Accendete l’interruttore luminoso acceso/spento la spia verde (posizionata sul pannello di controllo) lampeggia e la caldaia si scalda - fig.14. Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto - fig.15.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

2. Manopola di regolazione della

8. Caldaia (sull’unità di base)

9. Cavo vapore ferro-caldaia

10. Clip di sistemazione del

11. Copertura del tappo di

risciacquo della caldaia/Tappo di scarico della caldaia

12. Pannello di controllo

a - Tasto di accensione“RESTART b - Spia “Pronto vapore” c - Spia “serbatoio vuoto” d - Spia “Anti-calc”

Descrizione Durante la primera utilizza- zione, può esserci una fuo- ruscita di fumo o di odore assolutamente innocua. Ta l e fe n o m en o n o n ha ne s - sun effetto sull’utilizzazione e scomparirà rapidamente

• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi la tabella sottostante).

• La spia luminosa del ferro si accende. Attenzione: all'avvio dell'unità e ogni volta che la temperatura viene ridotta durante l'uso, l'apparecchio è pronto per l'uso quando la spia del ferro si spegne e quando la spia verde sul pannello controlli rimane fissa. Se viene aumentata la temperatura durante l'uso è possibile utilizzare immediatamente il ferro, ma si raccomanda di non aumentare la potenza del vapore una volta che la spia del ferro è spenta.

• Durante la stiratura la spia luminosa situata sul ferro si accende e si spegne a seconda del bisogno di vapore senza incidere sull’utilizzo del ferro.

• Per ottenere vapore, premere sul comando vapore situato sull’impugnatura del ferro. Il vapore si ferma rilasciando il comando - fig.5. Il vapore si ferma rilasciando il comando.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare. Regolazione la temperatura

• Regolazione del cursore della temperatura del ferro da stiro: - Cominciare prima con i tessuti che si stirano a bassa temperatura (•) e terminare con quelli che richiedono temperature più elevate (••• o Max). - Se si stirano tessuti di fibre miste, regolare la temperatura di stiratura in base alla fibra più delicata. - Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da stiro con una serie di impulsi - fig.5, senza appoggiare il ferro da stiro sull’abito. Eviterete in tal modo di rovinarlo.

osizionando il termostato in posizione "min", il ferro non scalda. Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnatura del ferro. Stiratura in verticale

• Regolate il cursore della temperatura del ferro in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano. Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una persona, ma sempre su una gruccia.

• Mantenendo il ferro in posizione verticale premete in modo intermittente il comando vapore (posto sull’impugnatura del ferro) - fig.5 effettuando un movimento dall'alto verso il basso - fig.6. Riempite nuovamente il serbatoio

• Quando la spia luminosa rossa “serbatoio vuoto” lampeggia., non è possibile erogare vapore - fig.16.

• Staccate dalla corrente la centrale vapore e aprite lo sportello del serbatoio.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.4.

• Ricollegate. Premete il tasto “RESTART” - fig.17 per proseguire la stiratura. Quando la spia verde resta accesa, il vapore è pronto. Al momento del primo utilizzo o se non avete usato il vapore da un po' di tempo: premete più volte successivamente il pulsante va- pore con il ferro lontano dai panni da stirare. Ciò permetterà l'elimi- nazione dell'acqua fredda dal cir- cuito vapore. I nostri consigli : per i tessuti diversi dal lino o dal cotone, mante- nete il ferro ad alcuni centimetri di distanza per non bruciare il tes- suto. Evitate di poggiare il ferro da stiro su una piastra poggiaferro me- tallica, potrebbe danneg- giarsi. Poggiatela piuttosto sulla piastra poggiaferro della cal- daia: é infatti fornita di gommini antiscivolo ed é stata ideata per resistere a temperature elevate

Lana / Viscosa Tessuti sintetici / Seta (poliéster, acetato, acrílico, poliamida)REGOLAZIONE DELLA TEMPERATURA IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: Lino / Cotone Prima di effettuare qualsiasi manutenzione, assicuratevi che l'apparecchio sia disin- serito e che la piastra ed il supporto poggiaferro siano freddi. 1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page26Pulizia e manutenzione Pulite il vostro generatore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Pulitelo regolarmente utilizzando una spugna ruvida per stoviglie non metallica inumidita.

• Pulite di tanto in tanto le parti di plastica con un panno morbido. Sciacquate la caldaia (una volta al mese)

• Attenzione : Per prolungare il funzionamento della caldaia ed evitare le fuoriu-scite di calcare, dovete obbligatoriamente sciacquare la caldaia ogni 10 utilizzi (H) (circa una volta al mese) - fig.9.

• Controllare che il generatore sia freddo e staccare la spina per più di 2 ore.

• Posate il generatore di vapore sui bordo del lavello con il ferro a lato sui suo piede di appogio.

• Svitare in senso anti-orario, facendo un quarto di giro, la copertura del tappo di risciacquo della caldaia - fig.10.

Utilizzando una moneta, svitate delicatamente il tappo della caldaia - fig.11.

• Tenendo il generatore inclinato e usando una caraffa, riempire la caldaia (nella base) con 1/4 litro d'acqua del rubinetto - fig.12.

• Agitate la caldaia per qualche istante e svuotatela completamente sul lavandino - fig.13. Per ottenere i miglori risultati, raccomandiamo che questa operazione sia fatta due volte.

• Riponete e stringete il tappo della caldaia con la moneta.

• Riposizionare copertura del tappo di risciacquo della caldaia.

• Al momento del prossimo utilizzo, premete il tasto "RESTART" per spegnere la spia rossa - fig. 17

Riporre il vostro generatore

• Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina.

• Riponete il cavo elettrico nel suo alloggio - fig.7.

• Abbassate l’archetto di tenuta sul ferro fino al "clic" di bloccaggio; il ferro sarà così bloccato in tutta sicurezza sul suo contenitore.

• Non toccate la piastra ancora calda.

• Sistemate il cavo sul comodo clip - fig.8.

• Prima di riporre il generatore in un armadietto o in uno spazio ristretto, lasciatelo raffreddare. Per sciacquare la caldaia non utilizzate assolutamente prodotti di decalcificazione: potrebbero danneggiarla. Prima di procedere alla pulizia o allo scarico del generatore, è necessario spegnerlo, scollegarlo e lasciarlo raffreddare per più di 2 ore, per evitare ogni rischio di scottatura.

1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page2728 Se non è possibile determinare la causa di un guasto, rivolgetevi a un Centro di assistenza autorizzato.

PROBLEMI POSSIBILI CAUSE SOLUZIONI

Il generatore non si accende. La spia del termostato è spenta. L’elettrodomestico non è acceso. Verificate che l’apparecchio sia corretta- mente collegato e premete sull’interruttore acceso/spento. L’acqua cola attraverso i fori della piastra. L'acqua si è condensata nei tubi poiché uti- lizzate il vapore per la prima volta o non l'avete utilizzata da qualche tempo. Utilizzate il comando vapore prima che il ferro sia caldo. Premete il comando vapore finché il ferro co- mincia ad erogare vapore. Attendete che la spia del ferro si spenga prima di azionare il comando vapore. L’acqua cola attraverso i fori della piastra. Il termostato non funziona: il ferro non è ab- bastanza caldo. Contattate un Centro Assistenza Autorizzato. Strisce d’acqua rimangono sulla biancheria L’asse da stiro è impregnato di acqua per- chè non è adatto alla potenza del genera- tore. Sciacquate la caldaia (asse con griglia che previene condensa). Dai fori della piastra fuoriesce una materia nerastra che sporca gli indumenti. State utilizzando sostanze chimiche decalci- ficanti o additivi nell'acqua da stiro. Non aggiungere questi tipi di prodotti nel ser- batoio d’acqua o nella caldaia. Contattate un Centro Assistenza Autorizzato. La piastra è sporca o nerastra e rischia di sporcare gli indu- menti. Viene utilizzata una temperatura eccessiva. Gli indumenti non sono sufficientemente ris- ciacquati o avete stirato un nuovo indu- mento senza lavarlo. Utilizzate dell'amido. Consultate la sezione dedicata alla regola- zione della temperatura. Assicuratevi che la biancheria sia ben sciac- quata cosicché non ci siano residui di sapone o altri prodotti chimici sugli indumenti. Spruzzate l’amido sul rovescio del tessuto da stirare. Non c’è vapore o c’è poco va- pore. Il serbatoio è vuoto (spia luminosa rossa lampeggiante). La temperatura della piastra è impostata sul massimo. Riempite il serbatoio e premete il tasto “RE- START” finché non si spegne la spia. Il generatore funziona ma il vapore è molto caldo e umido, di conseguenza è meno visi- bile. Fuoriesce vapore dal tappo della caldaia. Il collettore è stretto male. La guarnizione del collettore è danneggiata. L'apparecchio è difettoso. Ristringere il collettore. Contattate un Centro Assistenza Autorizzato per ordinare una guarnizione di ricambio. Non utilizzate più il generatore e contattate un centro di assistenza autorizzato. La spia luminosa rossa “serba- toio vuoto” lampeggia. Non avete premuto il tasto RESTART. Premere il tasto “RESTART” di ripristino si- tuato sul quadro degli strumenti fino allo spe- gnimento della spia. Fuoriesce vapore da sotto l’apparechio. L'apparecchio è difettoso. Non utilizzate più il generatore e contattate un centro di assistenza autorizzato. La spia “anti calc” lampeggia. Non avete premuto il tasto “RESTART” riav- vio. Premere il tasto “RESTART” di ripristino si- tuato sul quadro degli strumenti fino allo spe- gnimento della spia. Un problema con il tuo generatore ? 1800126766_01_GV7091E2_110 x 154 06/11/12 16:15 Page2829 System til spærring af strygejernet på soklen - Låsesystem
