РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Express Compact GV7091 TEFAL

RU ОБРАТИТЕСЬ К БУКЛЕТУ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУА- ТАЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ

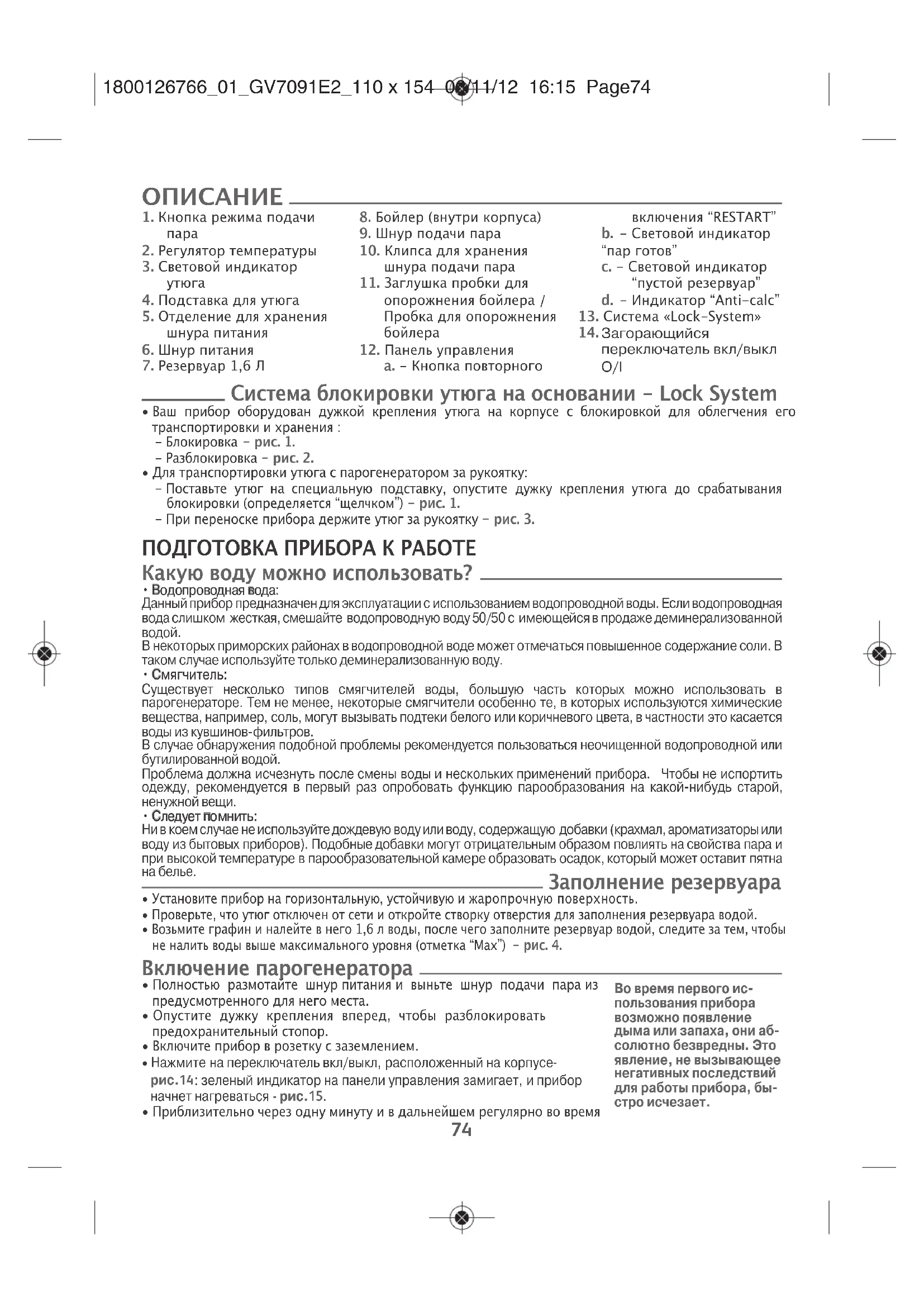

1. Кнопка режима подачи пара
2. Регулятор температуры
3. Световой индикатор утюга
4. Подставка для утюга
5. Отделение для хранения шнура питания
6. Шнур питания

7. Резервуар 1,6 Л

8. Бойлер (внутри корпуса)

9. Шнур подачи пара
10. Клипса для хранения шнура подачи пара
11. Заглушка пробки для опорожнения бойлера / Пробка для опорожнения бойлера
12. Панель управления а. – Кнопка повторного

включения "RESTART"
b. – Световой индикатор "пар готов"
с. – Световой индикатор "пустой резервуар"
d. – Индикатор "Anti-calc"
13. Система «Lock-System»
14. Загорающийся переключатель вкл/выкл О/І

Система блокировки утюга на основании – Lock System

- Ваш прибор оборудован дужкой крепления утюга на корпусе с блокировкой для облегчения его транспортировки и хранения :

- Блокировка - рис. 1.

- Разблокировка - рис. 2.

- Для транспортировки утюга с парогенератором за рукоятку:

- Поставьте утюг на специальную подставку, опустите дужку крепления утюга до срабатывания блокировки (определяется "щелчком") – рис. 1.

- При переноске прибора держите утюг за рукоятку - рис. 3.

Какую воду можно использовать?

• Водопроводная вода:

Данный прибор предназначен для эксплуатации с использованием водопроводной воды. Если водопроводная вода слишком жесткая, смешайте водопроводную воду 50/50 с имеющейся в продаже деминерализованной водой.

В некоторых приморских районах в водопроводной воде может отмечаться повышенное содержание соли. В таком случае используйте только деминерализованную воду.

• Смягчитель:

Существует несколько типов смягчителей воды, большую часть которых можно использовать в парогенераторе. Тем не менее, некоторые смягчители особенно те, в которых используются химические вещества, например, соль, могут вызывать подтеки белого или коричневого цвета, в частности это касается воды из кувшинов-фильтров.

В случае обнаружения подобной проблемы рекомендуется пользоваться неочищенной водопроводной или бутилированной водой.

Проблема должна исчезнуть после смены воды и нескольких применений прибора. Чтобы не испортить одежду, рекомендуется в первый раз опробовать функцию парообразования на какой-нибудь старой, ненужной вещи.

• Следует помнить:

Ни в коем случае не используйте дождевую воду или воду, содержащую добавки (крахмал, ароматизаторы или воду из бытовых приборов). Подобные добавки могут отрицательным образом повлиять на свойства пара и при высокой температуре в парообразовательной камере образовать осадок, который может оставит пятна на белье.

Заполнение резервуара

• Установите прибор на горизонтальную, устойчивую и жаропрочную поверхность.
• Проверьте, что утюг отключен от сети и откройте створку отверстия для заполнения резервуара водой.
• Возьмите графин и налейте в него 1,6 л воды, после чего заполните резервуар водой, следите за тем, чтобы не налить воды выше максимального уровня (отметка "Max") – рис. 4.

Включение парогенератора

• Полностью размотайте шнур питания и выньте шнур подачи пара из предусмотренного для него места.
• Опустите дужку крепления вперед, чтобы разблокировать предохранительный стопор.
• Включите прибор в розетку с заземлением.
• Нажмите на переключатель вкл/выкл, расположенный на корпусе- рис.14: зеленый индикатор на панели управления замигает, и прибор начнет нагреваться - рис.15.
• Приблизительно через одну минуту и в дальнейшем регулярно во время

Во время первого использования прибора возможно появление дыма или запаха, они абсолютно безвредны. Это явление, не вызывающее негативных последствий для работы прибора, быстро исчезает.

глажения электрический насос, которым оборудован прибор, начинает выбрасывать воду в бойлер. Этот процесс сопровождается шумом, который является нормальным.

ИСПОЛЬЗОВАНИЕ

Глажение с использованием пара

• Установите регулятор температуры утюга в соответствии с необходимым типом ткани (см. таблицу ниже).
• Включается световой индикатор, расположенный на утюге. Внимание: в начале процедуры глаженья, а также при снижении температуры в процессе глаженья, прибор готов к работе, когда индикатор утюга погаснет, а зеленый индикатор на панели управления будет гореть постоянно. При увеличении температуры утюга в ходе глаженья Вы без перерыва можете продолжать гладить вещи, однако будьте внимательны, и увеличивайте мощность подачи пара только после того, как погаснет индикатор утюга.
• В процессе глаженья индикатор, установленный на утюге, зажигается и гаснет в зависимости от теплового состояния прибора, что никак не влияет на процесс эксплуатации.

- Для использования подачи пара нажмите на кнопку режима подачи пара, расположенную под ручкой утюга – рис. 5. Подача пара прекращается, если вы отпустите кнопку.

- Если вы используете крахмал, разбрызгивайте крахмал на изнаночную сторону изделия, которое вы гладите.

Запрещается ставить утюг на металлическую подставку, это может привести к его повреждению, пользуйтесь специальной подставкой для

парогенератора: она оборудована приспособлениями против скольжения и является термоустойчивой.

Установка температуры

Во время первого использования пара или если вы не использовали подачу пара в течение нескольких минут: несколько раз подряд нажмите на кнопку режима подачи пара (рис. 5), при этом не держите утюг над белем. Это позволит удалить холодную воду из паровой системы.

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ В ЗАВИСИМОСТИ ОТ ТИПА ПРОГЛАЖИВАЕМОЙ ТКАНИ:
Кип ткани	ПОЛОЖЕНИЕ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ
Синтетика Шелк,Полиэстер, Ацетат,Акрил,Полиамид	● [IMAGE]
Шерсть,Вискоза	● ● [IMAGE]
ЛенХлопок	● ● ● [IMAGE]

- Установка регулятора температуры:

– Начните глажение с тканей, которые можно гладить при низких температурах, и закончите тканями, требующими более высокой температуры (••• или Max).
– Если вы гладите изделия из тканей со смешанными волокнами, выберите температуру, соответствующую типу волокна с самой низкой температурой глажения.
– Если вы гладите одежду из шерсти, нажимайте на кнопку подачи пара в импульсном режиме – рис. 5, при этом не ставьте утюг непосредственно на одежду, которую вы гладите. Таким образом, она не будет лосниться.

Если вы установите на термостате "мин." положение, железо не нагреется.

Глажение без использования пара

- Не нажимайте на кнопку режима подачи пара.

Для всех тканей, кроме льна или хлопка, держите утюг в нескольких сантиметрах от изделия, для того чтобы не сжечь ткань.

Вертикальное отпаривание

• Установите кнопку термостата в максимальное положение.
• Повесьте одежду на плечики и рукой слегка растяните ткань. Поскольку подаваемый пар очень горячий, категорически запрещается гладить одежду непосредственно на человеке, для глажения следует использовать только плечики.
• С перерывами нажимайте на кнопку режима подачи пара – рис.5, при этом совершайте парогенератором вертикальные движения по направлению сверху вниз – рис. 6.

Заполнение резервуара водой во время использования утюга

• Мигание красного индикатора "Резервуар пуст" означает, что пар больше не образуется. – рис. 16. В резервуаре отсутствует вода.
• Отключите парогенератор и откройте створку резервуара.
• Возьмите графин и налейте в него 1,6 л воды, после чего заполните резервуар водой, следите за тем, чтобы не налить воды выше максимального уровня (отметка "Max") – рис. 4.
• Снова подключите парогенератор к сети. Для продолжения глажения нажмите на кнопку "RESTART" – рис. 17, расположенную на панели управления. Когда световой индикатор зеленого цвета остается включенным, пар готов для глажения.

УХОД И ОЧИСТКА

Чистка парогенератора

• Для очищения подошвы или корпуса запрещается использовать чистящие средства или средства для удаления накипи.
• Запрещается помещать утюг или его корпус под кран!
• Регулярно очищайте подошву прибора с помощью неметаллической губки.
• Время от времени очищайте пластмассовые части прибора с помощью мягкой, слегка влажной ткани.

Промывка бойлера

Для промывки бойлера категорически запрещается

использовать средства для удаления накипи: это может привести к повреждению бойлера. Во избежание риска получения ожогов, прежде чем приступить к опорожнению бойлера, следует дать парогенератору остыть в течение 2 часов и более.

• Для увеличения эффективности работы бойлера и во избежание образования накипи парогенератор оборудован световым индикатором оранжевого цвета "опорожнение бойлера", который начинает мигать на панели управления приблизительно после 10-ти использований прибора – рис. 9.
• Если начинает мигать световой индикатор оранжевого цвета "опорожнение бойлера", вы можете спокойно продолжать процедуру глажения, но не забудьте перед следующим использованием прибора ополоснуть бойлер.
• Убедитесь, что парогенератор отключен от сети и дайте ему остыть в течение 2 часов и более.
• Поместите парогенератор на край кухонной мойки, поставив утюг на основание и повернув его в сторону.
• Открутите заглушку пробки бойлера, для этого повернув ее на 1/4 оборота против часовой стрелки – рис. 10.
• С помощью монетки осторожно открутите пробку бойлера – рис. 11.
• Удерживая парогенератор в наклоненном положении, налейте в бойлер с помощью графина 1/4 литра водопроводной воды – рис. 12.
• Сделайте несколько движений корпусом прибора, затем, держа его над мойкой, вылейте всю воду из бойлера – рис. 13.
  Для получения хороших результатов мы рекомендуем вам проделать эту операцию второй раз.
• Завинтите и прижмите пробку бойлера с помощью монетки.
• Установите заглушку пробки бойлера на место.
• Во время следующего использования для выключения светового индикатора оранжевого цвета нажмите на кнопку "RESTART"-рис. 17.

Хранение парогенератора

• Выключите выключатель вкл/выкл и отключите прибор от электросети.
• Поставьте утюг на специальную подставку парогенератора.
• Опустите дужку крепления утюга до срабатывания "щелчка" блокировки, теперь утюг надежно зафиксирован вместе с корпусом.
• Уберите шнур питания в предназначенное для этого место - рис. 7.
• Закрепите шнур подачи пара с помощью предназначенной для этого клипсы – рис. 8.
• Если вы хотите убрать прибор на хранение в шкаф или в узкое место, дайте парогенератору остыть.
• Вы можете хранить ваш утюг в полной безопасности.

Электроутюги с парогенератором Tefal модели GV5xxx xx, GV6xxx xx, GV7xxx xx, GV8xxx xx и GV9xxx xx.

Изготовлено во Франции на заводе Calor для холдинга "Группа СЕБ", Франция

(Груп СЕБ, Шмэн дю Пти Буа Ле 4 М – БП 17269134 Экюи Седекс Франс)

Официальный представитель и импортёр в России - ЗАО "Группа СЕБ-Восток"

119180, Москва, Старомонетный пер., 14 стр.2, тел. [phone]

Информация о сертификации:

• Сертификат соответствия № РОСС FR.ME20.B07256
• Срок действия с 12.08.2011 по 12.08.2014
- Выдан ОС "Сертинформ ВНИИНМАШ"
• Соответствует требованиям

ГОСТ Р 52161.2.3-2005 (МЭК 60335-2-3-2002)

ГОСТ Р 51318.14.1-2006 ( СИСПР 14-1-2005 ) (раздел 4)

ГОСТ Р 51318.14.2-2006 ( СИСПР 14-2-2001 ) (разделы 5,7)

ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) (разделы 6,7)

ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005)

Срок службы изделия 2 года с даты продажи.

ME20

RU

Неполадки в работе парогенератора?

Неполадки Возможные причины Устранение неполадок
Парогенератор не включается или световой индикатор утюга не загораются.	Прибор не подключен к сети.	Убедитесь, что электроприбор правильно подключен к сети, и нажмите на загорающийся переключатель вкл/выкл, расположенный в боковой части корпуса.
Из отверстий подошвы вытекает вода.	Вы используете режим подачи пара при недостаточной температуре утюга.	Проверьте положение термостата.
	Вода конденсируется в трубках, так как вы используете режим подачи пара впервые, или вы не пользовались им в течение некоторого времени.	Держите утюг за пределами гладильной доски и нажимайте на кнопку режима подачи пара до образования пара.
На белье появляются следы воды.	Покрытие-чехол вашей гладильной доски пропитано водой, т.к. оно не соответствует мощности парогенератора.	Проверьте, что вы используете доску необходимого типа (наличие решетчатого поддона для предохранения от конденсации).
Из отверстий подошвы вытекают светлые под-теки.	Из бойлера выходит накипь в связи с нерегулярной промывкой бойлера.	Промывка бойлера. (см. § "Промывка бойлера")
Из отверстий подошвы вытекают темные под-теки, которые пачкают белье.	Вы наполнили резервуар водой, в которой добавлены химические средства для удаления накипи или другие примеси.	Промойте приспособление для сбора накипи (смотри § "удалите накипь в парогенераторе").
На подошве есть загрязнения или затемнения, которые могут пачкать белье.	Вы используете слишком высокую температуру.	Смотрите наши рекомендации относи-тельно выбора температурного режима.
	Ваше белье недостаточно прополос-кано, или вы погладили новую одежду, предварительно не постирав ее.	Для устранения появления возможных следов мыла или химических продук-тов на новой одежде проверьте, что белье хорошо прополоскано.
	Вы используете крахмал.	Разбрызгивайте крахмал на изнаноч-ную сторону изделия, которое вы гладите.
Недостаточное количество пара или отсутствие пара.	Мигает красный индикатор «резер-вуар для воды».	Заполните резервуар водой и нажмите на кнопку "RESTART" до выключения светового индикатора.
	Температура нагрева подошвы утюга установлена на максимальный уровень.	Парогенератор работает нормально, но пар, очень горячий, сух и, соответ-ственно, менее видим.
Вокруг пробки резервуара происходит выделение пара.	Пробка плохо закручена.	Плотнее закрутите пробку.
	Уплотнитель пробки поврежден.	Обратитесь в уполномоченный Сервис-ный Центр.
	Прибор поврежден.	Не пользуйтесь парогенератором и обратитесь в уполномоченный Сервисный Центр.
Мигает красный индика-тор «резервуар для воды пуст».	Вы не нажали на кнопку повторного включения "RESTART".	Нажмите на кнопку «ОК» повторного пуска, находящуюся на панели прибо-ров, до выключения индикатора.
Происходит выделение пара или воды из по-дошвы утюга.	Прибор поврежден. Не пользуйтесь парогенератором и обратитесь в уполномоченный Сервисный Центр.
Индикатор очистки от накипи «anti calc» мигает.	Вы не нажали на кнопку для повторного включения "RESTART".	Нажмите на кнопку «ОК» повторного пуска, находящуюся на панели приборов, до выключения индикатора.

Если вам не удается определить причину неполадки, обращайтесь в уполномоченный Сервисный Центр.
