MANUAL DE UTILIZADOR HAMTSJ86TFTCF1 HAIER

Manual de instruções para placa de indução PORTUGUÊS

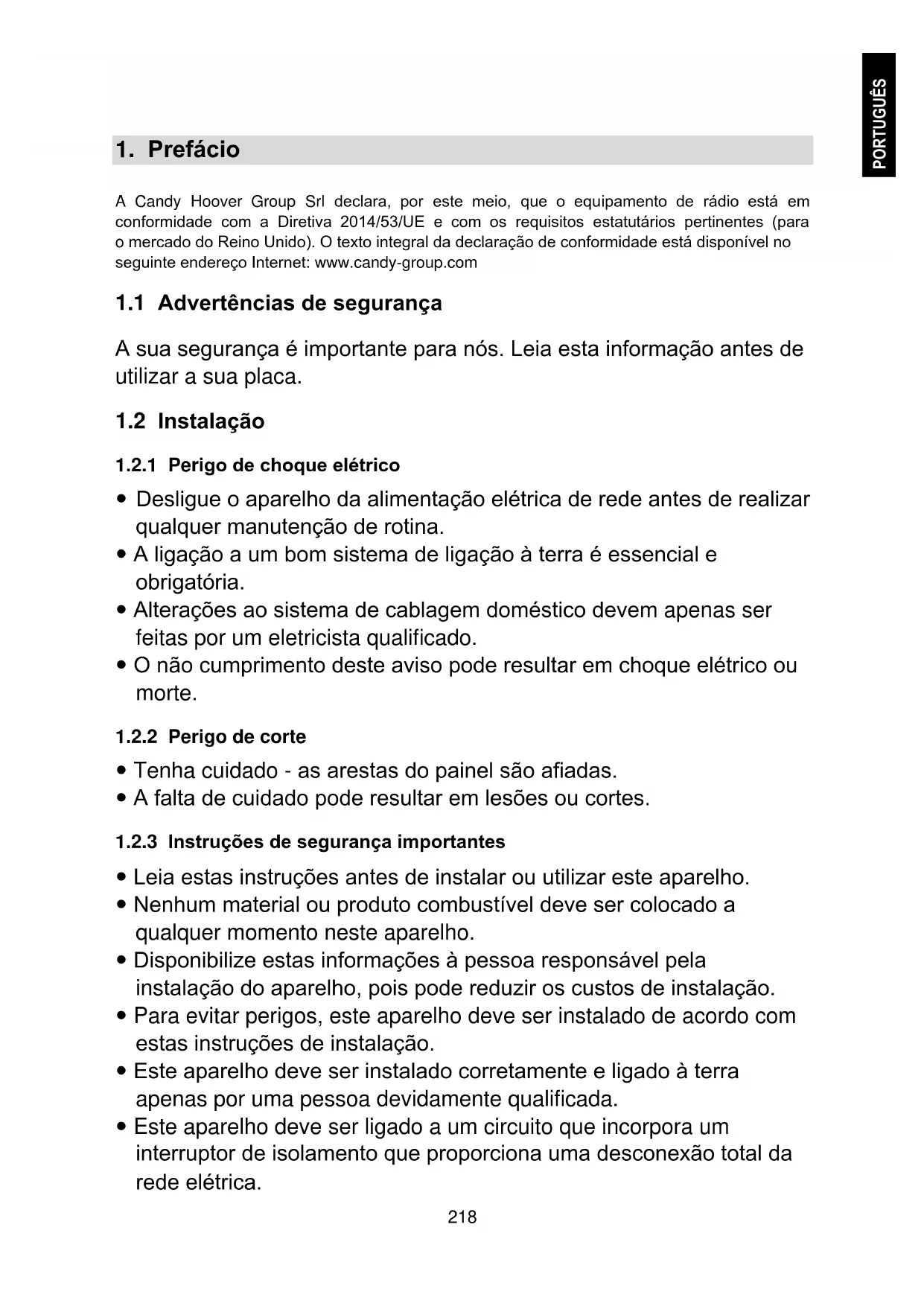

A Candy Hoover Group Srl declara, por este meio, que o equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com os requisitos estatutários pertinentes (para o mercado do Reino Unido). O texto integral da declaração de conformidade está disponível no seguinte endereço Internet: www.candy-group.com

1.1 Advertências de segurança

A sua segurança é importante para nós. Leia esta informação antes de utilizar a sua placa.

1.2.1 Perigo de choque elétrico

Desligue o aparelho da alimentação elétrica de rede antes de realizar qualquer manutenção de rotina. A ligação a um bom sistema de ligação à terra é essencial e obrigatória. Alterações ao sistema de cablagem doméstico devem apenas ser feitas por um eletricista qualificado. O não cumprimento deste aviso pode resultar em choque elétrico ou morte.

1.2.2 Perigo de corte

Tenha cuidado - as arestas do painel são afiadas. A falta de cuidado pode resultar em lesões ou cortes.

1.2.3 Instruções de segurança importantes

Leia estas instruções antes de instalar ou utilizar este aparelho. Nenhum material ou produto combustível deve ser colocado a qualquer momento neste aparelho. Disponibilize estas informações à pessoa responsável pela instalação do aparelho, pois pode reduzir os custos de instalação. Para evitar perigos, este aparelho deve ser instalado de acordo com estas instruções de instalação. Este aparelho deve ser instalado corretamente e ligado à terra apenas por uma pessoa devidamente qualificada. Este aparelho deve ser ligado a um circuito que incorpora um interruptor de isolamento que proporciona uma desconexão total da rede elétrica.219 A não instalação correta do aparelho poderia invalidar qualquer garantia ou reclamação de responsabilidade. Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção a cargo do utilizador não devem ser realizadas por crianças sem supervisão. Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. Aviso: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico a partir de superfícies de placas de vitro-cerâmica ou de material similar que protegem peças sob tensão Objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes Não deve nunca utilizar um aparelho de limpeza a vapor. Não utilize um dispositivo de limpeza a vapor para limpar a sua placa. O aparelho não se destina a ser operado através de um temporizador externo ou de um sistema de controlo remoto separado. AVISO: Perigo de incêndio: não guarde artigos em cima das superfícies de cozedura. O processo de cozedura tem de ser supervisionado. Um processo de cozedura rápido, tem de ser continuamente supervisionado. AVISO: Cozinhar numa placa com gordura ou óleo, sem vigilância, pode ser perigoso e pode resultar em fogo. NUNCA tente extinguir um incêndio com água, em vez disso desligue o aparelho e, em seguida, cubra a chama com, por exemplo, uma tampa ou um cobertor antifogo.

1.3 Funcionamento e manutenção

1.3.1 Perigo de choque elétrico

Não cozinhe numa placa partida ou rachada. Se a superfície da placa se partir ou rachar, desligue imediatamente o aparelho na rede elétrica (interruptor de parede) e contacte um técnico qualificado.220 PORTUGUÊS

Desligue a placa na parede antes de limpar ou de realizar trabalhos de manutenção. O não cumprimento deste aviso pode resultar em choque elétrico ou morte.

1.3.2 Perigo para a saúde

Este aparelho cumpre as normas de segurança eletromagnéticas. Contudo, as pessoas com pacemakers cardíacos ou outros implantes elétricos (tais como bombas de insulina) devem contactar o seu médico ou o fabricante dos implantes antes de utilizarem este aparelho, para se certificarem de que os seus implantes não serão afetados pelo campo eletromagnético. O não cumprimento deste aviso pode resultar em morte.

1.3.3 Perigo de superfície quente

Durante a utilização, as partes acessíveis deste aparelho ficarão quentes o suficiente para causar queimaduras. Não permita que o seu corpo, roupa ou qualquer item que não seja um utensílio adequado entre em contacto com o vidro de indução até que a superfície fique fria. Mantenha as crianças afastadas. As pegas das panelas podem estar quentes ao toque. Verifique se as pegas das panelas não estão sobre outras zonas de cozedura que estejam ligadas. Mantenha as pegas fora do alcance das crianças. O não cumprimento deste aviso pode resultar em queimaduras.

1.3.4 Perigo de corte

A lâmina afiada de um raspador para placas está exposta quando a tampa de segurança é retraída. Utilize com extremo cuidado e guarde sempre em segurança e fora do alcance das crianças. A falta de cuidado pode resultar em lesões ou cortes.

1.3.5 Instruções de segurança importantes

Nunca deixe o aparelho sem supervisão quando estiver a ser utilizado. A fervura provoca fumo e salpicos de gordura que podem inflamar. Nunca utilize o seu aparelho como superfície de trabalho ou de armazenamento. Nunca deixe quaisquer objetos ou utensílios no aparelho.221 Não coloque nem deixe quaisquer objetos magnetizáveis (por ex., cartões de crédito, cartões de memória) nem dispositivos eletrónicos (por ex., computadores, leitores de MP3) perto do aparelho, pois podem ser afetados pelo seu campo eletromagnético. Nunca utilize o aparelho como sistema de aquecimento da divisão. Após a utilização, desligue sempre as zonas de cozedura e a placa como descrito neste manual (ou seja, utilizando os comandos táteis). Não confie na função de deteção de panelas para desligar as zonas de cozedura ao retirar as panelas. Não permita que as crianças brinquem com o aparelho ou que se sentem, fiquem de pé ou subam para este. Não armazene artigos de interesse para as crianças em armários por cima do aparelho. As crianças que sobem para a placa podem ficar gravemente feridas. Não deixe as crianças sozinhas ou desacompanhadas na área onde o aparelho está a ser utilizado. As crianças ou pessoas com uma deficiência que limite a sua capacidade de utilizar o aparelho devem ter uma pessoa responsável e competente para as instruir na sua utilização. O instrutor deve certificar-se de que pode utilizar o aparelho sem perigo para si próprio ou para o seu ambiente. Não repare nem substitua qualquer parte do aparelho, a menos que especificamente recomendado no manual. Todas as outras intervenções devem ser efetuadas por um técnico qualificado. Não coloque ou deixe cair objetos pesados sobre a sua placa. Não se coloque de pé na sua placa. Não utilize panelas com bordas recortadas nem arraste panelas através da superfície do vidro de indução, pois isto pode riscar o vidro. Não utilize esfregões nem qualquer outro agente abrasivo duro para limpar a sua placa, pois estes podem riscar o vidro de indução. Este aparelho destina-se a ser usado em aplicações domésticas e similares, tais como áreas de cozinha do pessoal em lojas, escritórios e outros ambientes de trabalho e por clientes em hotéis, motéis e outros ambientes de tipo residencial; ambientes de alojamento e pequeno-almoço. AVISO: O aparelho e peças acessíveis ficam quentes durante a utilização.222 PORTUGUÊS

Deve ter-se cuidado para evitar tocar nas resistências. As crianças com menos de 8 anos devem ser mantidas afastadas, a menos que supervisionadas continuamente. Parabéns pela compra da sua nova Placa de Indução. Recomendamos-lhe que dedique algum tempo à leitura deste Manual de Instruções/Instalação, para compreender plenamente como instalá-la e operá-la corretamente. Para instalação, leia a secção de instalação. Leia cuidadosamente todas as instruções de segurança antes de utilizar e guarde este Manual de Instruções/Instalação para referência futura.

2. Apresentação do produto

2.2 Vista geral do ecrã tátil

1. Controlos de potência da zona de

4. Passar o menu para baixo

A cozedura por indução é uma tecnologia de cozinha segura, avançada, eficiente e económica. Funciona por vibrações eletromagnéticas gerando calor diretamente na panela, em vez de indiretamente através do aquecimento da superfície do vidro. O vidro fica quente apenas porque a panela eventualmente aquece-o.

panela de ferro circuito magnético placa de vitro-cerâmica bobina de indução correntes induzidas

2.4 Antes de utilizar a sua nova Placa de Indução

Leia este guia, tendo especial atenção à secção "Advertências de segurança". Remova qualquer película protetora que possa estar na sua placa de indução.

2.5 Especificações técnicas

Placa para cozinhar HAMTSJ86TFTCF/1 Zonas de cozedura 4 zonas Tensão de alimentação 220-240V~ 50Hz ou 60Hz Potência elétrica instalada 7400W Tamanho do produto CxLxA (mm) 800X520X56 Dimensões de montagem AxB (mm) 750X480 O peso e as dimensões são aproximados. Como nos esforçamos continuamente para melhorar os nossos produtos, podemos alterar as especificações e designs sem aviso prévio.

3. Funcionamento do produto

3.1 Controlos táteis

Os comandos respondem ao toque, para que não tenha de aplicar qualquer pressão. Utilize a parte da impressão digital do seu dedo, não a ponta. Certifique-se que os comandos estão sempre limpos, secos e que não há nenhum objeto (por exemplo, um utensílio ou um pano) que os cubra. Mesmo uma película fina de água pode tornar os comandos difíceis de operar.224 PORTUGUÊS

3.2 Escolher os utensílios de cozinha adequados

Utilize apenas utensílios de cozinha com uma base adequada para cozinhar por indução. Procure o símbolo de indução na embalagem ou na parte inferior da panela.

Pode verificar se os seus utensílios de cozinha são adequados realizando um teste magnético. Mova um íman em direção à base da panela. Se for atraído, a panela é adequada para a indução. Se não tiver um íman:

1. Coloque um pouco de água na panela que deseja verificar.

2. Se "U" não for exibido no ecrã e a água estiver a aquecer, a panela é adequada.

Os utensílios de cozinha fabricados com os seguintes materiais não são adequados: aço inoxidável puro, alumínio ou cobre sem base magnética, vidro, madeira, porcelana, cerâmica e barro. Não utilize utensílios de cozinha com bordas recortadas ou com uma base curva. Certifique-se de que a base da sua panela é lisa, que fica perfeitamente nivelada contra o vidro e que tem o mesmo tamanho que a zona de cozedura. Utilize panelas cujo diâmetro seja tão grande como o gráfico da zona selecionada. A energia será utilizada com a sua máxima eficiência se utilizar uma panela ligeiramente mais larga. Se utilizar uma panela mais pequena, a eficiência poderá ser menor do que o esperado. Uma panela inferior a 80 mm poderá não ser detetada pela placa. Centre sempre a panela na zona de cozedura. Levante sempre panelas da placa de indução, não as arraste, pois podem riscar o vidro.225 Seleção dos recipientes para cozinhar

Fritadeira em ferro Aço inoxidável Panela de ferro Chaleira de ferro Chaleira de aço inoxidável Utensílio de cozinha em esmalte

Pode ter um número de recipientes para cozinhar diferentes

1. Esta placa de indução pode identificar uma variedade de recipientes para cozinhar, que

pode testar com um dos seguintes métodos: Coloque o recipiente na zona de cozedura. Se a zona de cozedura correspondente apresentar um nível de potência, o recipiente é adequado. Se "U" pisca, o recipiente não é adequado para uso com a placa de indução.

2. Ponha um íman junto do recipiente. Se o íman for atraído para o recipiente, então é

adequado para ser utilizado com a placa de indução. NB: A base do recipiente deve conter material magnético. Deve ter um fundo plano com um diâmetro de acordo com o quadro 1 abaixo.

3. Utilize apenas panelas ferromagnéticas feitas de aço esmaltado, ferro fundido ou aço

inoxidável, mas compatíveis com indução

4. Utilize panelas cujo diâmetro da área ferromagnética (base da panela) esteja na faixa de

dimensões na tabela abaixo. (Tabela 1) - Se usar panelas menores, o desempenho pode ser afetado - Se utilizar uma panela com um diâmetro menor do que o indicado na tabela 1, a panela pode não ser detetada De acordo com a dimensão da zona pode usar panelas de diferentes diâmetros como a imagem abaixo:226 PORTUGUÊS

5. Se a parte ferromagnética cobrir apenas parcialmente a base da panela, apenas a área

ferromagnética aquecerá, o resto da base pode não aquecer uma temperatura suficiente para cozinhar.

6. Se a área ferromagnética não for homogénea, mas apresentar outros materiais, como

o alumínio, isto pode afetar o aquecimento e a deteção da panela. Se a base da panela for semelhante às fotos abaixo, a panela não pode ser detetada.

O diâmetro base dos utensílios de cozinha de indução Zona de cozedura Mínimo Máximo 1 / 2

220 / 400 O acima pode variar de acordo com o tamanho da panela e o material que é feita.

3.3.1 Começar a cozinhar

Toque no comando LIGAR/DESLIGAR durante três segundos. Depois de ligado, o sinal sonoro apita uma vez, o ecrã táctil liga-se e a placa de indução entra no estado de espera.

Coloque uma panela adequada na zona de cozedura que pretende utilizar.

• Certifique-se de que o fundo da panela e a superfície da zona de cozedura estão limpos e secos.227 Ao tocar no controlo deslizante da zona de aquecimento, será apresentado o ecrã de potência definido.

Selecione o nível de potência desejado utilizando o cursor horizontal ou premindo os botões diretos na parte inferior do visor.

Se o ecrã exibir Isto significa que: não colocou uma panela na zona de cozedura correta ou, a panela que está a utilizar não é adequada para cozinhar por indução ou, a panela é muito pequena ou não está devidamente centrada na zona de cozedura. O aquecimento não é ativado se não existir uma panela adequada na zona de cozedura. O visor desliga-se automaticamente após 2 minutos se não for colocada uma panela adequada.

3.3.2 Terminar de cozinhar

Pode parar-se a cozedura em dois modos diferentes:

1. Selecione a zona ativa e definir manualmente o nível de

potência para “0” utilizando o seletor horizontal.

2. Deslize para a esquerda ou para a direita (esquerda para

as zonas do lado esquerdo, direita para as zonas do lado direito) até aparecer o “x” e depois carregue nele para parar a cozedura.

Ou desligue a zona de cozedura deslizando para a esquerda e toque no na zona ativa para parar de cozinhar.

Cuidado com as superfícies quentes Um símbolo “H” aparecerá nas zonas de cozedura para indicar que a zona está quente. O símbolo permanecerá visível até que a superfície tenha arrefecido até uma temperatura segura.228 PORTUGUÊS

3.3.3 Utilizar a função Boost

Ativar a função Boost Toque no controlo deslizante da zona de aquecimento

Deslize para a esquerda até aparecer “B” e toque em

Cancelar a função Boost Tocando no controlo deslizante da zona de aquecimento para a qual deseja cancelar a função Boost. Escolha um nível diferente de “B”.

Desligue a zona de cozedura deslizando para a esquerda na zona ativa para parar a cozedura.

A função pode trabalhar em qualquer zona de cozedura. A zona de cozedura volta à sua configuração original após 5 minutos. Se a configuração original de calor for igual a 0, regressará a 14 após 5 minutos.

3.3.4 Controlo do menu

Como entrar no controlo do Menu Basta deslizar a linha fina no ecrã central. E entrar no controlo do menu.

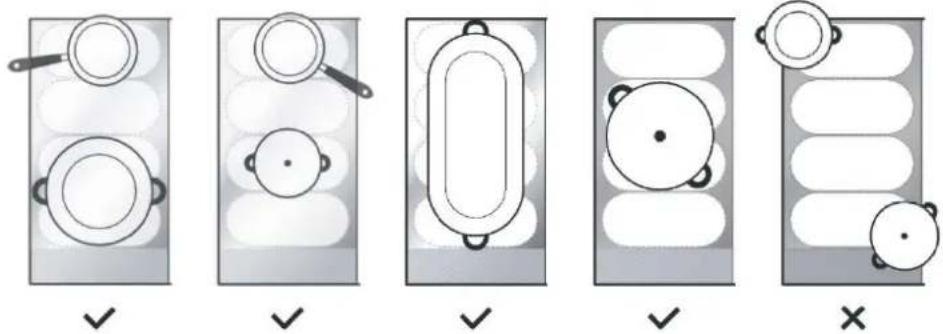

Esta zona pode ser utilizada como uma única zona ou como quatro zonas diferentes, de acordo com as necessidades de cozedura em qualquer altura. A área flexível é composta por 4 indutores independentes que podem ser controlados separadamente. Ao trabalhar como uma única zona, a parte que não está coberta por utensílios de cozinha é automaticamente desligada após um minuto. Para garantir uma distribuição correta do calor, os recipientes de cozinha devem ser colocados corretamente: - Em qualquer bobina de indução da zona flexível quando os utensílios de cozinha estão entre 80 e 200 mm. - Na grande área quando os utensílios de cozinha são maiores do que 200 mm.229 Como zona grande Para ativar a área flexível como uma única grande zona, basta deslizar para baixo o controlo do menu e escolher o controlo da área flexível.

A configuração de energia funciona como qualquer outra área normal. Se o recipiente for movido da parte da frente para a parte de trás (ou vice-versa), a área flexível deteta automaticamente a nova posição, mantendo a mesma potência. Para adicionar mais uma panela, desative a área Flexível, premindo o botão dedicado, a fim de detetar os utensílios de cozinha. Como quatro zonas independentes Para utilizar a área flexível como quatro zonas diferentes com duas definições de potência diferentes, não ative o controlo da Área Flexível. Exemplos de boas e más colocações de recipientes

Esta área pode definir a potência de acordo com a posição do recipiente. Se o recipiente estiver no fundo da área flexível, a potência é definida para o Nível 2. Se o recipiente estiver no meio da área flexível, a potência é definida para o Nível 10. Se o recipiente estiver na parte de cima da área flexível, a potência é definida para o Nível 14. Varycook Para ativar a área de Varycook, basta deslizar o controlo do menu e escolher o controlo de Varycook.

Mova a posição do recipiente, a potência mudará automaticamente Cancelar Varycook Pressione o controlo da Área flexível para desligar a zona de cozedura.230 PORTUGUÊS

3.3.7 Bloqueio do ecrã táctil

Pode bloquear os comandos para evitar uma utilização involuntária (por exemplo, crianças que acidentalmente ligam as zonas de cozedura). Quando os comandos são bloqueados, todos os comandos exceto o LIGAR/DESLIGAR são desativados. Para bloquear os comandos Toque e mantenha premido o botão de bloqueio durante algum tempo.

Para desbloquear os comandos Toque e mantenha premido o botão de bloqueio durante algum tempo.

Quando a placa está no modo de bloqueio, todos os comandos são desativados, exceto o LIGAR/DESLIGAR; pode sempre desligar a placa de indução com o comando LIGAR/DESLIGAR em caso de emergência, mas deverá desbloquear a placa primeiro na operação seguinte.

Pode interromper o aquecimento em vez de desligar a placa. quando a pausa é ativada, todas as áreas de cozedura ativa são definidas para o modo de pausa Para entrar no modo de pausa Para ativar o modo de pausa, basta deslizar para baixo o controlo do menu e escolher o controlo do modo de pausa.

Para sair do modo de pausa Para desativar o modo de pausa, basta passar para baixo o controlo do menu e escolher novamente o controlo do modo de pausa.

Quando a placa está em modo de pausa, pode sempre desligar a placa de indução com o controlo LIGAR/DESLIGAR numa emergência. A placa será desligada após 10 min se não sair do modo de pausa.

3.3.9 Função de Gestão de Energia

É possível definir um nível máximo de potência para a placa de indução, escolhendo até diferentes faixas de potência. As placas de indução são capazes de limitar-se automaticamente a fim de trabalhar com nível de potência menor, para evitar o risco de sobrecarga.231 Para ativar o modo de gestão de energia, basta deslizar para baixo o menu de controlo e escolher o . Depois escolha o controlo do modo de gestão de energia.

Para mudar para outro nível Existem 5 níveis de potência, de "2,5kW" a "7,4kW". Deslize e escolha um deles e toque "2,5kW": a potência máxima é de 2,5kW. "3,5kW": a potência máxima é de 3,5kW. "4,5kW": a potência máxima é de 4,5kW. "5,5kW": a potência máxima é de 5,5kW. "7,4kW": a potência máxima é de 7,4

Definir uma zona Tocar no controlo deslizante da zona de aquecimento e escolher o controlo do temporizador.

Defina o tempo tocando no comando do temporizador.

Quando o tempo estiver definido, a contagem decrescente será iniciada imediatamente.

Quando o temporizador de cozedura chegar a zero, a zona de cozedura correspondente será desligada automaticamente.

O desligamento automático é uma função de proteção de segurança na sua placa de indução. Desliga-se automaticamente caso se esqueça de desligar o que está a confecionar. Os tempos de funcionamento predefinidos para vários níveis de potência são mostrados na tabela abaixo: Nível de potência

Quando a panela é retirada, a placa de indução pode parar imediatamente o aquecimento e a placa desliga-se automaticamente após 2 minutos.

As pessoas com pacemaker cardíaco devem consultar o seu médico antes de utilizarem esta unidade.

Descarregue primeiro a hOn e instale-a no seu dispositivo móvel. Em seguida, registe a sua placa de indução. Consulte o anexo para mais pormenores. Para fazer o emparelhamento entre a placa e a aplicação usar o seguinte processo: Como definir o Cook with me Para emparelhar a placa e a aplicação, deslize para baixo o controlo do menu e escolha o controlo de configuração.

escolha o controlo das definições de rede.

escolha a ligação com o controlo de aplicação.

Configure a rede na aplicação através do seu dispositivo portátil.

Se a ligação entre a placa e a aplicação for bem sucedida, o botão wifi acende-se.233 Descarregar a aplicação

3.3.13 Função especial

Como definir a função especial Toque no controlo deslizante da zona de aquecimento. Toque na função que deseja.

4. Linha de orientação para cozedura

Tenha cuidado ao fritar, pois o óleo e a gordura aquecem muito rapidamente, especialmente se estiver a usar a função Power Boost. Em temperaturas extremamente altas, o óleo e a gordura inflamam espontaneamente, o que representa um risco grave de incêndio.

4.1 Dicas de cozinha

Quando os alimentos começam a ferver, reduza a regulação da temperatura. A utilização de uma tampa irá reduzir os tempos de cozedura e poupará energia, retendo o calor. Minimize a quantidade de líquido ou de gordura para reduzir os tempos de cozedura. Comece a cozinhar numa potência alta e reduza a potência quando os alimentos tiverem sido aquecidos.

4.1.1 Fervura lenta, cozinhar arroz

A fervura lenta acontece abaixo do ponto de ebulição, a cerca de 85 °C, quando as bolhas estão a subir ocasionalmente até à superfície do líquido de cozedura. É a chave para deliciosas sopas e ensopados tenros, porque os sabores desenvolvem-se sem cozinhar os alimentos em demasia. Também deve cozinhar molhos à base de ovos e engrossados com farinha abaixo do ponto de ebulição. Algumas tarefas, incluindo cozinhar arroz pelo método de absorção, podem exigir uma configuração superior à configuração mais baixa para garantir que os alimentos estejam cozinhados corretamente no tempo recomendado.234 PORTUGUÊS

Para cozinhar bifes suculentos:

1. Deixe a carne à temperatura ambiente durante cerca de 20 minutos antes de cozinhar.

2. Aqueça uma frigideira de base pesada.

3. Pincele ambos os lados do bife com azeite. Aplique uma pequena quantidade de óleo na frigideira quente e

coloque a carne na frigideira quente.

4. Vire o bife apenas uma vez durante a cozedura. O tempo exato dependerá da espessura do bife e de quão

passado o quer. Os tempos podem variar cerca de 2 a 8 minutos de cada lado. Carregue no bife para avaliar como está passado - quanto mais firme mais bem passado está.

5. Deixe o bife descansar sobre uma chapa quente durante alguns minutos para deixar relaxe e assim ficar

mais macio antes de servir.

1. Escolha um wok de base plana compatível com placa de indução ou uma frigideira grande.

2. Tenha todos os ingredientes e equipamentos à mão. Saltear é algo rápido. Se cozinhar grandes quantidades,

cozinhe os alimentos em várias doses menores.

3. Pré-aqueça brevemente a frigideira e adicione duas colheres de sopa de óleo.

4. Cozinhe a carne em primeiro lugar, reserve e mantenha quente.

5. Salteie os legumes. Quando estiverem quentes mas ainda estaladiços, mude a zona de cozedura para uma

configuração mais baixa, volte a colocar a carne na frigideira e adicione o molho.

4.2 Deteção de artigos pequenos

Quando um tamanho inadequado ou uma panela não magnética (por exemplo, alumínio) ou algum outro artigo pequeno (por exemplo, faca, garfo, chave) tiver sido deixado na placa, a placa passa automaticamente para o modo de espera após 1 minuto. O ventilador continuará a cozinhar na placa de indução por mais 1 minuto.

5. Definições de calor

As definições abaixo são apenas diretrizes. A configuração exata dependerá de vários fatores, incluindo os recipientes e a quantidade que está a cozinhar. Experimente a placa de indução para encontrar as definições que melhor lhe convêm. Configuração de calor Adequação

aquecimento para pequenas quantidades de alimentos derreter chocolate, manteiga e alimentos que queimam rapidamente fervura lenta suave aquecimento lento

reaquecer fervura rápida cozinhar arroz

O quê? Como? Importante!

Sujidade diária no vidro (impressões digitais, marcas, manchas deixadas por alimentos ou derrame de alimentos sem açúcar no vidro)

1. Desligue a alimentação da placa.

2. Aplique um produto de limpeza de

placas enquanto o vidro ainda está morno (mas não quente!)

3. Enxague e seque com um pano limpo

ou com uma toalha de papel.

4. Volte a ligar a alimentação da placa.

Quando a alimentação da placa estiver desligada, não haverá indicação de "superfície quente", mas a zona de cozedura pode ainda estar quente! Tenha muito cuidado. Esfregões resistentes, alguns esfregões de nylon e agentes de limpeza agressivos/abrasivos podem arranhar o vidro. Leia sempre a etiqueta para verificar se o seu produto de limpeza ou esfregão é adequado. Nunca deixe resíduos do produto de limpeza na placa: o vidro pode ficar manchado. Fervura, alimentos derretidos e derrames de alimentos açucarados quentes no vidro Remova-os imediatamente com uma espátula ou com um raspador de lâmina adequado para placas de vidro de indução, mas tenha cuidado com as superfícies quentes da zona de cozedura:

1. Desligue a alimentação da placa na

2. Segure a lâmina ou o utensílio num

ângulo de 30° e raspe a sujidade ou o derrame para uma área fria da placa.

3. Limpe a sujidade ou o derrame com

um pano de cozinha ou com uma toalha de papel.

4. Siga os passos 2 a 4 para "Sujidade

diária no vidro" acima. Remova as manchas deixadas por alimentos derretidos e açucarados ou derrames o mais rapidamente possível. Se deixados a arrefecer no vidro, podem ser difíceis de remover ou mesmo danificar permanentemente a superfície do vidro. Perigo de corte: quando a cobertura de segurança é retraída, a lâmina num raspador é afiada. Utilize com extremo cuidado e guarde sempre em segurança e fora do alcance das crianças. Derrames nos comandos táteis

1. Desligue a alimentação da placa.

2. Coloque o derrame sob imersão

3. Limpe a área dos comandos táteis

com uma esponja ou pano húmido limpo.

4. Seque completamente a área com

uma toalha de papel.

5. Volte a ligar a alimentação da placa.

A placa pode emitir bipes e desligar-se, e os comandos táteis podem não funcionar enquanto existir líquido sobre estes. Certifique-se de que seca a área dos comandos táteis antes de voltar a ligar a placa.236 PORTUGUÊS

7. Dicas e sugestões

Problema Causas possíveis O que fazer Não é possível ligar a placa de indução. Não há energia. Certifique-se de que a placa de indução está conectada à rede elétrica e que está ligada. Verifique se há uma falha de energia na sua casa ou área. Se tiver verificado tudo e o problema persistir, contacte um técnico qualificado. Os comandos táteis não respondem. Os comandos estão bloqueados. Desbloqueie os comandos. Consulte a secção "Utilizar a sua placa de indução" para obter instruções. Os comandos táteis são difíceis de operar. Pode existir uma ligeira película de água sobre os comandos ou pode estar a utilizar a ponta do dedo ao tocar nos comandos. Certifique-se de que a área dos comandos táteis está seca e utilize a parte da impressão digital do seu dedo ao tocar nos comandos. O vidro está a ficar arranhado. Utensílios de cozinha com arestas irregulares. Utilize utensílios de cozinha com bases planas e lisas. Consulte "Escolher os utensílios de cozinha adequados".

Estão a ser utilizados produtos de limpeza ou esfregões inadequados e abrasivos. Consulte "Cuidados e limpeza". São ouvidos estalidos ou cliques provenientes de algumas panelas. Isto pode ser causado pela construção dos seus utensílios de cozinha (camadas de diferentes metais que vibram de forma diferente). Isto é normal em utensílios de cozinha e não indica uma avaria. A placa de indução produz um ruído baixo de zumbido quando utilizada numa definição de calor elevado. Isto é provocado pela tecnologia de cozedura por indução. Isto é normal, mas o ruído deve acalmar ou desaparecer completamente quando se diminui a definição do calor. Ruído do ventilador proveniente da placa de indução. Foi acionada uma ventoinha de refrigeração incorporada na sua placa de indução, para evitar o sobreaquecimento da eletrónica. Pode continuar a funcionar mesmo depois de ter desligado a placa de indução. Isto é normal e não necessita de qualquer ação. Não desligue a alimentação da placa de indução da parede enquanto a ventoinha estiver em funcionamento. As panelas não ficam quentes e aparecem no visor. A placa de indução não consegue detetar a panela porque não é adequada para cozinhar por indução. Utilize utensílios de cozinha adequada para cozinhar por indução. Consulte a secção "Escolher os utensílios de cozinha adequados".

A placa de indução não consegue detetar a panela porque é demasiado pequena para a zona de cozedura ou não está devidamente centrada nesta. Centre a panela e certifique-se de que a respetiva base corresponde ao tamanho da zona de cozedura. A placa de indução ou uma zona de cozedura desligou- se inesperadamente, um sinal sonoro e um código de erro é exibido (normalmente alternando com um ou dois dígitos no visor do temporizador de cozedura). Falha técnica. Anote as letras e números de erro, desligue a alimentação da placa de indução na parede e contacte um técnico qualificado.237

8. Exibição e inspeção de falhas

A placa de indução está equipada com uma função de auto diagnóstico. Com este teste, o técnico é capaz de verificar a função de vários componentes sem desmantelar ou desmontar a placa da superfície de trabalho. Resolução de problemas

1) Códigos de falha que podem ocorrer durante a utilização & Solução;

Código de falha Problema Solução Autor-recuperação

A tensão de alimentação está abaixo da tensão nominal. Verifique se a rede elétrica está normal. Ligue após o fornecimento de energia estar normal.

A tensão de alimentação é superior à tensão nominal.

Temperatura elevada do sensor de placa de cerâmica. Espere que a temperatura da placa de cerâmica volte ao normal. Toque no botão "LIGAR/DESLIGAR" para reiniciar a unidade.

Temperatura elevada de IGBT. Espere que a temperatura de IGBT volte ao normal. Toque no botão "LIGAR/DESLIGAR" para reiniciar a unidade. Verifique se o ventilador funciona sem problemas; se não, substitua o ventilador.

Temperatura elevada do ecrã. Espere que a temperatura do ecrã volte ao normal. Toque no botão "LIGAR/DESLIGAR" para reiniciar a unidade. Sem autorrecuperação

Falha do sensor de temperatura da placa de cerâmica- curto-circuito. Verifique a conexão ou substitua o sensor de temperatura da placa de cerâmica.

Falha do sensor de temperatura da placa de cerâmica-circuito aberto.

Falha do sensor de temperatura da placa de cerâmica-inválido.

Falha do sensor de temperatura do IGBT - curto-circuito. Substitua a placa de alimentação.

A ligação entre a placa de visualização e a placa principal falha Verifique a ligação entre a placa de visualização e a placa principal.

A ligação entre a placa do visor e o ecrã falha. Verifique a ligação entre a placa de visualização e a placa principal.238 PORTUGUÊS

2) Falha específica e solução

Falha Problema Solução A Solução B O LED não acende quando a unidade está ligada. Sem alimentação elétrica. Verifique se a ficha está bem presa na saída e que a saída está a funcionar.

Falha da conexão da placa de alimentação acessória e da placa do visor. Verifique a conexão.

A placa de alimentação acessória está danificada. Substitua a placa de alimentação acessória.

A placa do visor está danificada. Substitua a placa do visor.

Alguns botões não funcionam, ou o visor LED não é normal. A placa do visor está danificada. Substitua a placa do visor.

O indicador do Modos de Cozedura acende-se, mas o aquecimento não começa. Temperatura elevada da placa. A temperatura ambiente pode ser demasiado alta. A entrada ou saída de ar pode estar obstruída.

Há algo de errado com o ventilador. Verifique se o ventilador funciona sem problemas; se não, substitua o ventilador.

A placa de alimentação está danificada. Substitua a placa de alimentação.

O aquecimento para repentinamente durante a operação e o visor pisca "u". Tipo de panela errado. Utiliza a panela adequada (consultar o manual de instruções.) O circuito de deteção de panelas está danificado, substitua a placa de alimentação. O diâmetro da panela é muito pequeno. O fogão está sobreaquecido; A unidade está sobreaquecida. Aguarde que a temperatura volte ao normal. Prima o botão "LIGAR/DESLIGAR" para reiniciar a unidade. As zonas de aquecimento do mesmo lado (por exemplo, a primeira e a segunda zona) exibem "u". Falha de conexão da placa de alimentação e da placa do visor; Verifique a conexão.

A placa do visor da peça de comunicação está danificada. Substitua a placa do visor.

A placa principal está danificada. Substitua a placa de alimentação.

O motor do ventilador tem um som anómalo. O motor do ventilador está danificado. Substitua o ventilador.

O acima exposto é a avaliação e inspeção de falhas comuns. Não desmonte a unidade sem ajuda especializada, para evitar quaisquer perigos e danos na placa de indução.239

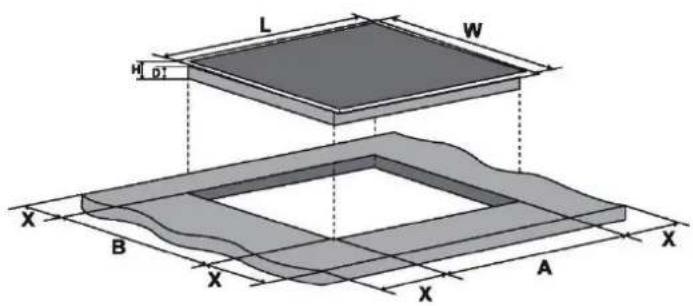

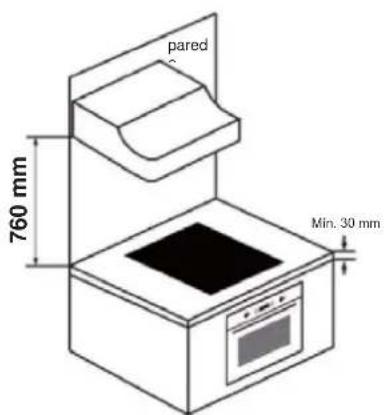

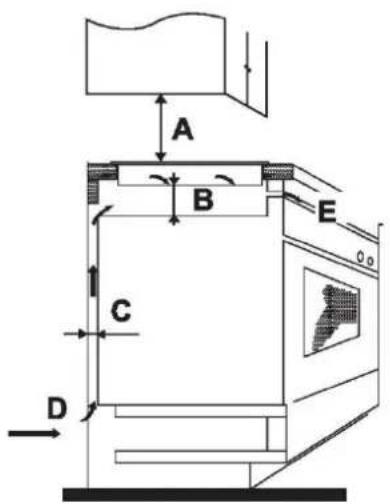

9.1 Seleção do equipamento de instalação

Corte a superfície de trabalho de acordo com os tamanhos mostrados no desenho. Para efeitos de instalação e utilização, deve ser preservado um espaço mínimo de 5 cm em torno do orifício. Certifique-se de que a espessura da superfície de trabalho é de, no mínimo, 30 mm. Selecione um material de superfície de trabalho resistente ao calor e isolado (madeira e material fibroso ou higroscópico similar não devem ser utilizados como material de superfície de trabalho a menos que impregnados) para evitar choque elétrico e deformação maior causada pela radiação térmica da placa. Como ilustrado abaixo:

Nota: A distância de segurança entre os lados da placa e as superfícies internas da bancada deve ser de pelo menos 3 mm.

750±1 480±1 50 min. 3 min. Em quaisquer circunstâncias, certifique-se de que a placa de indução está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Certifique-se de que a placa de indução está em bom estado de funcionamento. Como ilustrado abaixo

Nota: A distância de segurança entre o disco elétrico e o armário acima desta deve ser de, no mínimo, 760 mm.

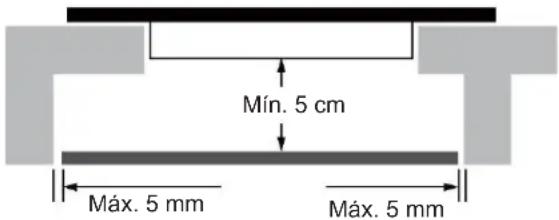

AVISO: Garantir uma Ventilação Adequada Certifique-se de que a placa de indução está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Para evitar o toque acidental com o fundo sobreaquecido da placa de cozedura, ou o choque elétrico durante o trabalho, é necessário colocar um inserto de madeira, fixado por parafusos, a uma distância mínima de 50mm do fundo da placa. Siga os requisitos abaixo

Existem orifícios de ventilação no exterior da placa. DEVE garantir que estes orifícios não ficam obstruídos pela bancada quando posiciona a placa.

Tenha em atenção que a cola que une o material plástico ou madeira ao mobiliário, tem de resistir a uma temperatura não inferior a 150 °C, para evitar descolar o painel. A parede traseira, as superfícies adjacentes e circundantes devem, portanto, ser capazes de resistir a uma temperatura de 90 ºC.

9.2 Antes de instalar a placa, certifique-se de que

A superfície de trabalho é quadrada e nivelada, e que nenhum membro estrutural interfere com as exigências do espaço. A superfície de trabalho é feita de um material resistente ao calor e isolado. Se a placa for instalada em cima de um forno, o forno tem uma ventoinha de refrigeração integrada. A instalação cumprirá todos os requisitos de folga, assim como normas e regulamentos aplicáveis. É incorporado na cablagem permanente um interruptor de isolamento adequado que permite a desconexão total da rede elétrica, montado e posicionado de modo a cumprir as regras e regulamentos locais de cablagem. O interruptor de isolamento deve ser de tipo aprovado e fornecer uma separação de contacto de 3 mm em todos os polos (ou em todos os condutores [de fase] ativos se as regras locais de cablagem permitirem esta variação dos requisitos). O interruptor de isolamento estará facilmente acessível ao cliente com a placa instalada. Consulte as autoridades locais de construção e os estatutos em caso de dúvida quanto à instalação. Utilize acabamentos resistentes ao calor e fáceis de limpar (tais como azulejos cerâmicos) para as superfícies das paredes que rodeiam a placa. Mín. 5 cm Máx. 5 mm Máx. 5 mm241

9.3 Após a instalação da placa, certifique-se de que

o cabo de alimentação não fica acessível através de portas ou gavetas de armário. Há um fluxo adequado de ar fresco do exterior do espaço de instalação para a base da placa. se a placa for instalada acima de uma gaveta ou armário, é instalada uma barreira de proteção térmica sob a base da placa. o interruptor de isolamento está facilmente acessível pelo cliente.

9.4 Antes de posicionar os suportes de fixação

A unidade deve ser colocada sobre uma superfície estável e lisa (utilize a embalagem). Não aplique força nos comandos salientes da placa.

9.5 Ajustar a posição do suporte

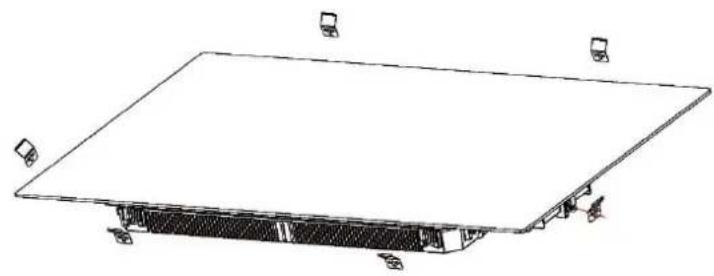

Fixe a placa na superfície de trabalho enroscando 6 suportes no fundo da placa (consulte a figura) após a instalação. Ajuste a posição do suporte de acordo com as diferentes espessuras da bancada.

Em qualquer circunstância, os suportes não podem tocar nas superfícies interiores da bancada após a instalação (ver imagem).

1. A placa de indução deve ser instalada por pessoal ou técnicos qualificados. Temos profissionais ao seu

serviço. Nunca efetue a operação por si mesmo.

2. A placa não deverá ser instalada diretamente sobre uma máquina de lavar loiça, frigorífico, congelador,

máquina de lavar ou de secar roupa, uma vez que a humidade pode danificar a eletrónica da placa

3. A placa de indução deve ser instalada de modo a garantir uma melhor radiação de calor, para melhorar a sua

4. A parede e a zona de aquecimento induzido acima da superfície da mesa devem resistir ao calor.

5. Para evitar qualquer dano, a camada sanduíche e o adesivo devem ser resistentes ao calor.

6. Não deve nunca utilizar um aparelho de limpeza a vapor.

9.7 Ligar a placa à rede elétrica

Esta placa deve ser ligada à rede elétrica apenas por uma pessoa devidamente qualificada. Antes de ligar a placa à rede elétrica, verifique se:

1. O sistema de cablagem doméstica é adequado para a energia utilizada pela placa.

2. A tensão corresponde ao valor indicado na placa de classificação

3. As secções dos cabos de alimentação podem suportar a carga especificada na placa de classificação.

Para ligar a placa à rede elétrica, não utilize adaptadores, redutores, ou dispositivos de ramificação, pois podem causar sobreaquecimento e incêndio. O cabo de alimentação não deve tocar em nenhuma peça quente e deve ser posicionado de modo a que a sua temperatura não exceda 75 °C em nenhum ponto.

Verifique com um eletricista se o sistema de cablagem doméstica é adequado sem necessidade de efetuar alterações. Quaisquer alterações devem ser efetuadas apenas por um eletricista qualificado

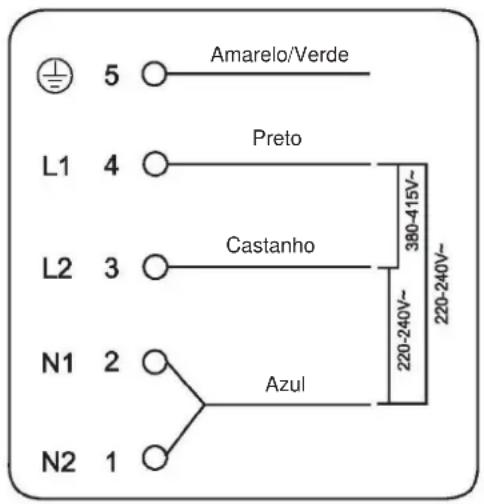

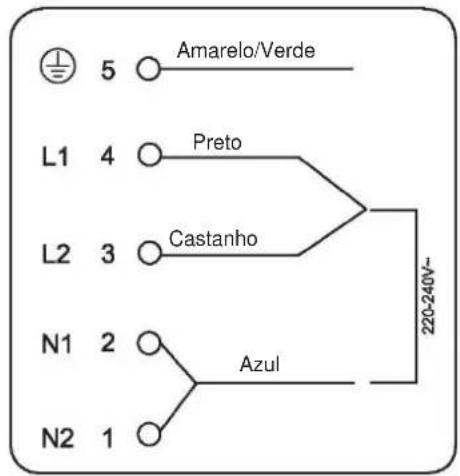

Se o número total de unidades de aquecimento do aparelho que escolher não for inferior a 4, o aparelho pode ser ligado diretamente à rede por ligação elétrica monofásica, como se mostra abaixo.

Amarelo/Verde Preto Castanho Azul243 Se o cabo estiver danificado ou caso deva ser substituído, a operação deve ser efetuada pelo agente pós- venda com ferramentas dedicadas para evitar quaisquer acidentes. Se o aparelho estiver a ser ligado diretamente à rede elétrica, deve ser instalado um disjuntor de um polo com uma abertura mínima de 3 mm entre contactos. O instalador deve certificar-se de que foi efetuada a ligação elétrica correta e que está em conformidade com os regulamentos de segurança. O cabo não deve ficar dobrado ou comprimido. O cabo deve ser verificado regularmente e substituído apenas por técnicos autorizados.

A superfície inferior e o cabo de alimentação da placa não são acessíveis após a instalação.

Este aparelho está marcado de acordo com a Diretiva Europeia 2012/19/UE sobre resíduos de equipamentos elétricos e eletrónicos (REEE). Ao garantir que este aparelho é eliminado de forma correta, ajudará a prevenir quaisquer possíveis danos para o ambiente e para a saúde humana, o que pode ocorrer se for eliminado de forma incorreta. O símbolo no produto indica que este produto não pode ser tratado como resíduo doméstico. Deve ser levado a um ponto de recolha para a reciclagem de produtos elétricos e eletrónicos. Este aparelho necessita de uma eliminação de resíduos especializada. Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde adquiriu o produto. Para informação mais detalhada acerca do tratamento, recuperação e reciclagem deste produto contacte o gabinete público competente, o seu serviço de depósito de resíduos domésticos, ou a loja onde adquiriu o produto. ELIMINAÇÃO: Não elimine este produto como lixo indiferenciado municipal. Este tipo de resíduo deve ser recolhido separadamente para tratamento especial.

Informação sobre produtos para placas elétricas domésticas em conformidade com o Regulamento (UE) n.º 66/2014 da Comissão

Posição Símbolo Valor Unidade

Identificação do modelo

Tecnologia de aquecimento (zonas de cozedura por indução e zonas de cozedura, zonas de cozedura radiantes, placas sólidas) Zonas de cozedura por indução

Áreas de cozedura por indução

Para zonas ou áreas de cozedura circulares: diâmetro da superfície útil por zona de cozedura aquecida eletricamente, arredondado aos 5 mm mais próximos Traseira esquerda

Para zonas ou áreas de cozedura não circulares: comprimento e largura da superfície útil por zona de cozedura ou área aquecida eletricamente, arredondado aos 5 mm mais próximos Área esquerda

Consumo de energia por zona ou área de cozedura calculada por kg Área esquerda Confeção elétrica CE 192,4 Wh/kg Central central Confeção elétrica CE 172,3 Wh/kg Dianteira central Confeção elétrica CE

Wh/kg Traseira central Confeção elétrica CE

Wh/kg Traseira direita Confeção elétrica CE 191,2 Wh/kg Central direita Confeção elétrica CE

Wh/kg Dianteira direita Confeção elétrica CE

Placa elétrica CE 185,3 Wh/kg Norma aplicada: EN 60350-2 Aparelhos de cozedura para uso doméstico - Parte 2: Placas - Métodos de medição de desempenho Sugestões para a poupança de energia:

• Para obter a melhor eficiência da placa, coloque a panela no centro da zona de cozedura.

• A utilização de uma tampa irá reduzir os tempos de cozedura e poupará energia, retendo o calor.

• Minimize a quantidade de líquido ou de gordura para reduzir os tempos de cozedura.

• Comece a cozinhar numa potência alta e reduza a potência quando os alimentos tiverem sido aquecidos.

• Utilize panelas cujo diâmetro seja tão grande como o gráfico da zona selecionada. Estas informações devem ser consideradas como parte do manual do utilizador do aparelho.245
