NÁVOD K OBSLUZE HAMTSJ86TFTCF1 HAIER

Návod k obsluze indukční varné desky ČEŠTINA

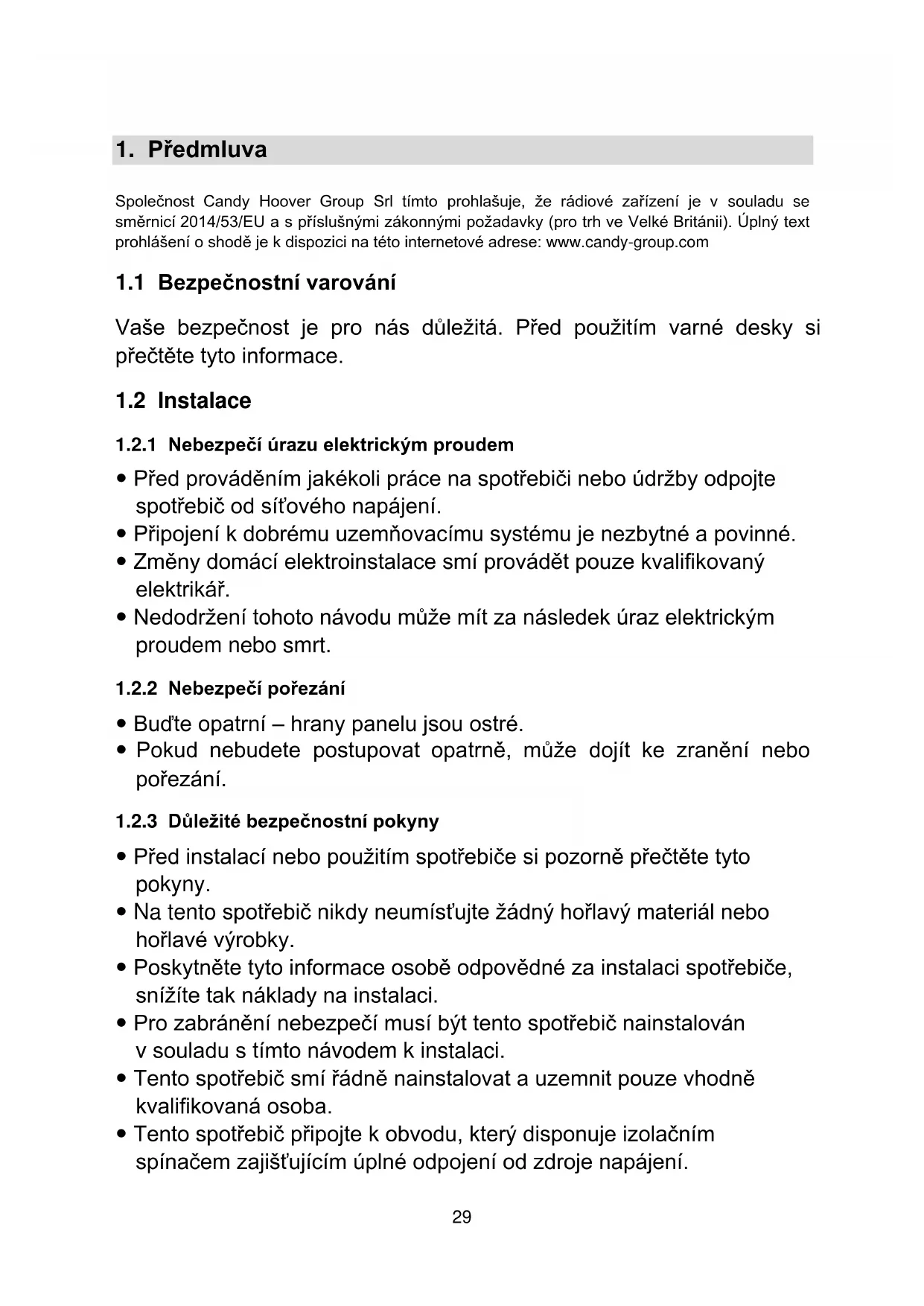

Společnost Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh ve Velké Británii). Úplný text prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com

1.1 Bezpečnostní varování

Vaše bezpečnost je pro nás důležitá. Před použitím varné desky si přečtěte tyto informace.

1.2.1 Nebezpečí úrazu elektrickým proudem

Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení. Připojení k dobrému uzemňovacímu systému je nezbytné a povinné. Změny domácí elektroinstalace smí provádět pouze kvalifikovaný elektrikář. Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

1.2.2 Nebezpečí pořezání

Buďte opatrní – hrany panelu jsou ostré. Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

1.2.3 Důležité bezpečnostní pokyny

Před instalací nebo použitím spotřebiče si pozorně přečtěte tyto pokyny. Na tento spotřebič nikdy neumísťujte žádný hořlavý materiál nebo hořlavé výrobky. Poskytněte tyto informace osobě odpovědné za instalaci spotřebiče, snížíte tak náklady na instalaci. Pro zabránění nebezpečí musí být tento spotřebič nainstalován v souladu s tímto návodem k instalaci. Tento spotřebič smí řádně nainstalovat a uzemnit pouze vhodně kvalifikovaná osoba. Tento spotřebič připojte k obvodu, který disponuje izolačním spínačem zajišťujícím úplné odpojení od zdroje napájení.30 ČEŠTINA Nesprávná instalace spotřebiče by mohla vést k neplatnosti jakýchkoli nároků vyplývajících ze záruky nebo odpovědnosti. Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru. Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. Varování: Pokud je povrch u varných desek ze sklokeramiky nebo podobného materiálu, který chrání části pod napětím, prasklý, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem. Na povrch varné desky nepokládejte kovové předměty jako nože, vidličky, lžíce a pokličky, protože by se mohly ohřát Nepoužívejte parní čistič. K čištění varné desky nepoužívejte parní čistič. Tento spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání. VAROVÁNÍ: Nebezpečí požáru: nepokládejte předměty na varný povrch. Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě. VAROVÁNÍ: Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru. NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.

1.3.1 Nebezpečí úrazu elektrickým proudem

Nevařte na rozbité nebo prasklé varné desce. Pokud se povrch varné desky rozbije nebo praskne, okamžitě spotřebič vypněte u síťového napájení (vypínač) a obraťte se na kvalifikovaného technika. Před čištěním nebo údržbou varnou desku vypojte ze zásuvky. Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.31

1.3.2 Zdravotní rizika

Tento spotřebič splňuje normy elektromagnetické bezpečnosti. Osoby se srdečními kardiostimulátory nebo jinými elektrickými implantáty (jako jsou inzulínové pumpy) se však musí před použitím tohoto zařízení poradit se svým lékařem nebo výrobcem implantátu, aby se ujistili, že jejich implantáty neovlivní elektromagnetické pole. Nedodržení těchto pokynů může mít za následek smrt.

1.3.3 Nebezpečí poranění na horkém povrchu

Během používání budou přístupné části tohoto spotřebiče velmi horké a mohou způsobit popáleniny. Nedovolte, aby se vaše tělo, oblečení nebo jakýkoli jiný předmět než vhodné nádobí dotýkal indukčního skla, dokud povrch nevychladne. Držte děti mimo dosah spotřebiče. Rukojeti hrnců mohou být horké na dotek. Zkontrolujte, zda rukojeti hrnců nepřečnívají ostatní varné zóny, které jsou zapnuté. Držte rukojeti mimo dosah dětí. Nedodržení těchto pokynů může mít za následek popáleniny a opařeniny.

1.3.4 Nebezpečí pořezání

Ostrá břitva škrabky na varnou desku je při zasunutí bezpečnostního krytu odkrytá. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí. Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

1.3.5 Důležité bezpečnostní pokyny

Při používání nikdy nenechávejte spotřebič bez dozoru. Převařování způsobuje kouř a mastné skvrny od přetečení, které se mohou vznítit. Nikdy nepoužívejte spotřebič jako pracovní nebo skladovací plochu. Nikdy nenechávejte na spotřebiči žádné předměty nebo náčiní. Neumisťujte ani nenechávejte žádné magnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože je může ovlivnit jeho elektromagnetické pole. Spotřebič nikdy nepoužívejte k ohřívání nebo vytápění místnosti.32 ČEŠTINA

Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v této příručce (tj. pomocí dotykových ovladačů). Při odstraňování nádob z varné desky a vypínání varné zóny nespoléhejte na funkci detekce nádoby. Nenechte děti si hrát se spotřebičem ani na něm sedět, stát ani na něj lézt. Předměty pro děti neskladujte ve skříních nad spotřebičem. Pokud dítě vyleze na varnou desku, hrozí mu vážné poranění. Nenechávejte děti samotné nebo bez dozoru v prostoru, kde se spotřebič používá. Děti nebo osoby se zdravotním postižením, které omezuje jejich schopnost používat spotřebič, by měla odpovědná a kompetentní osoba poučit o jeho používání. Instruktor by se měl přesvědčit, že může spotřebič používat bez nebezpečí pro sebe nebo své okolí. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v příručce. Veškerý ostatní servis by měl provádět kvalifikovaný technik. Nepokládejte a neházejte na varnou desku těžké předměty. Nestůjte na varné desce. Nepoužívejte nádoby se zubatými hranami ani je netahejte po povrchu indukčního skla, mohlo by dojít k poškrábání skla. K čištění varné desky nepoužívejte drátěnky ani jiné drsné abrazivní čisticí prostředky, mohou poškrábat indukční sklo. Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou kuchyňky v obchodech, kancelářích a na dalších pracovištích, na statku, pro použití hosty v hotelech, motelech a dalších obytných objektech a v ubytovacích zařízeních typu penzionu se snídaní. VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké. Buďte opatrní a nedotýkejte se topných těles varné desky. Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.33 Gratulujeme k zakoupení nové indukční varné desky. Doporučujeme vám přečíst si tento návod k obsluze/instalaci, abyste plně porozuměli, jak jej správně nainstalovat a obsluhovat. Pro instalaci si přečtěte část o instalaci. Před použitím si pečlivě přečtěte všechny bezpečnostní pokyny a tento návod k obsluze/instalaci uschovejte pro budoucí použití.

2. Představení výrobku

2.2 Přehled dotykového displeje

1. Ovládání výkonu varných zón

3. Ovládání zámku kláves

4. Posunutí nabídky směrem dolů

Indukční vaření je bezpečná, pokročilá, efektivní a hospodárná technologie vaření. Funguje na principu elektromagnetických vibrací, které vytvářejí teplo přímo v pánvi, namísto nepřímého zahřívání skleněného povrchu. Sklo se zahřeje jen proto, že ji pánev nakonec zahřeje.

litinový hrnec magnetický okruh sklokeramická deska indukční cívka indukované proudy34 ČEŠTINA

2.4 Před použitím nové indukční varné desky

Přečtěte si tuto příručku a věnujte zvláštní pozornost části „Bezpečnostní upozornění“. Z indukční varné desky případně odstraňte ochrannou fólii.

2.5 Technická specifikace

Varná deska HAMTSJ86TFTCF/1 Varné zóny 4 zóny Napájecí napětí 220–240 V ~50 Hz nebo 60 Hz Instalovaný elektrický výkon 7 400 W Velikost výrobku DxŠxV (mm) 800X520X56 Rozměry pro vestavění AxB (mm) 750X480 Hmotnost a rozměry jsou přibližné. Protože se neustále snažíme zlepšovat naše produkty, můžeme změnit specifikace a design bez předchozího upozornění.

3. Ovládání spotřebiče

3.1 Dotykové ovládací prvky

Ovládací prvky reagují na dotyk, takže na ně vůbec nemusíte tlačit. Používejte bříško prstu, nikoli špičku prstu. Zajistěte, aby byly ovládací prvky vždy čisté a suché a aby je nezakrývaly žádné předměty (např. kuchyňské náčiní nebo látka). Dokonce i tenká vrstva vody může znesnadnit ovládání těchto prvků.35

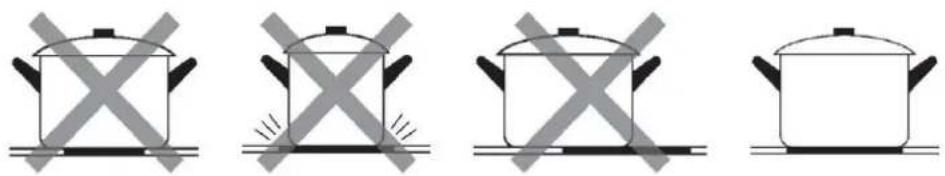

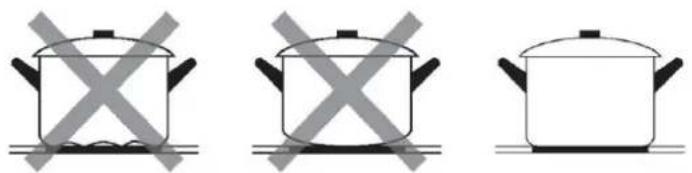

3.2 Výběr vhodného nádobí

Používejte pouze nádobí s dnem vhodným pro indukční ohřev. Hledejte symbol indukce na obalu nebo dně nádoby.

Vhodnost nádobí můžete zkontrolovat provedením zkoušky s magnetem. Přiložte magnet ke dnu hrnce. Jestliže se přitáhne, nádoba je vhodná pro indukční ohřev. Pokud nemáte magnet:

1. Do hrnce, který chcete zkontrolovat, nalijte trochu vody.

2. Pokud se na displeji nezobrazí „U“ a voda se ohřívá, je pánev vhodná.

Nádobí z těchto materiálů není vhodné: čistě nerezová ocel, hliník nebo měď bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina. Nepoužívejte nádobí se zubatými okraji nebo křivým dnem. Ujistěte se, že dno hrnce je hladké, rovně přiléhá ke sklu a má stejnou velikost jako varná zóna. Používejte hrnce o průměru odpovídajícím znázornění zvolené zóny. Použití poněkud širšího hrnce zaručí využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost by mohla být menší, než se očekává. Varná deska nemusí detekovat hrnce menší než 80 mm. Vždy umisťujte hrnec doprostřed varné zóny. Vždy zdvihejte hrnce z indukční varné desky – neposunujte je, jinak by mohly poškrábat sklo.36 ČEŠTINA

Výběr nádob na vaření

Litinová pánev Nerezová ocel Litinový rendlík Litinová konvice Konvice ze smaltované nerezové oceli Smaltovaná nádoba na vaření

Nejspíš máte řadu různých nádob na vaření

1. Tato indukční varná deska dokáže rozpoznat různé nádoby na vaření, což si můžete

vyzkoušet jedním z následujících způsobů: Položte nádobu do varné zóny. Pokud se zobrazí stupeň výkonu odpovídající varné zóny, tato nádoba je vhodná pro indukční ohřev. Pokud bliká písmeno „U“, nádoba není vhodná k použití s indukční varnou deskou.

2. Přidržte u nádoby magnet. Jestliže je magnet přitahován k nádobě, je vhodná k použití

s indukční varnou deskou. Pozn.: Dno nádoby musí obsahovat magnetický materiál. Nádoba musí mít ploché dno o průměru podle níže uvedené tabulky 1.

3. Používejte pouze feromagnetické nádoby na vaření ze smaltované oceli, litiny nebo

nerezové oceli, které jsou kompatibilní s indukčním ohřevem.

4. Používejte hrnce s průměrem feromagnetické plochy (dna) v rozsahu rozměrů

uvedených v tabulce níže. (Tabulka 1) - Pokud použijete menší hrnce, mohlo by to nepříznivě ovlivnit účinnost. - Pokud použijete hrnec s průměrem menším než jeden z rozměrů uvedených v tabulce 1, může se stát, že nebude detekován. V závislosti na rozměru zóny můžete používat hrnce o různých průměrech, jak je znázorněno níže:37

5. Pokud feromagnetická část pokrývá pouze část dna hrnce, bude se ohřívat pouze tato část,

zbytek se nemusí ohřát na dostatečnou teplotu pro vaření.

6. Pokud je feromagnetická část nehomogenní, ale obsahuje jiné materiály, například hliník,

mohlo by to ovlivnit ohřívání a detekci hrnce. Pokud je dno hrnce podobné jako na obrázcích níže, nemusí dojít k detekci hrnce.

Průměr dna nádobí pro indukční ohřev Varná zóna Minimální Maximální 1 a 2

220*400 Výše uvedené hodnoty se mohou lišit podle velikosti hrnce a materiálu, z něhož je vyroben.

3.3 Jak používat spotřebič

3.3.1 Začátek vaření

Na tři sekundy se dotkněte vypínače. Po zapnutí se jednou ozve zvukový signál, zapne se dotyková obrazovka a indukční varná deska přejde do pohotovostního režimu.

Položte vhodný hrnec do varné zóny, kterou chcete použít.

• Ujistěte se, že dno hrnce a povrch varné zóny jsou čisté a suché.

Dotkněte se posuvného ovladače varné zóny a zobrazí se obrazovka nastaveného výkonu.38 ČEŠTINA

Zvolte požadovanou úroveň výkonu pomocí horizontálního posuvníku nebo stisknutím přímých tlačítek ve spodní části displeje.

2. Udržování teplého pokrmu

Pokud se zobrazí Znamená to, že: nepoložili jste hrnec do správné varné zóny, hrnec, který používáte, není vhodný pro indukční ohřev, hrnec je příliš malý, nebo není správně vystředěný ve varné zóně. Dokud nebude ve varné zóně vhodný hrnec, nebude probíhat ohřev. Jestliže do varné zóny nepoložíte žádný vhodný hrnec, po dvou minutách se displej automaticky vypne.

Vaření můžete zastavit ve dvou různých režimech:

1. Vyberte aktivní zónu a ručně nastavte úroveň výkonu na „0“

pomocí vodorovného posuvníku.

2. Přejeďte prstem doleva nebo doprava (vlevo pro levé boční

zóny, vpravo pro pravé boční zóny), dokud se nezobrazí symbol „x“, a stiskněte jej pro zastavení vaření.

Nebo varnou zónu vypněte přejetím doleva a dotykem na aktivní zóně ukončete vaření.

Pozor na horký povrch Na varných plochách se objeví symbol „H“, který označuje, že zóna je horká. Symbol zůstane viditelný, dokud povrch nevychladne na bezpečnou teplotu.39

3.3.3 Používání funkce zesílení výkonu

Aktivace funkce zesílení výkonu Dotkněte se posuvného ovládacího prvku varné zóny

Potáhněte prstem doleva, dokud se nezobrazí „B“, a dotkněte

Zrušení funkce zesílení výkonu Chcete-li zrušit funkci zesílení výkonu, dotkněte se posuvného ovládacího prvku příslušné varné zóny. Zvolte jinou úroveň než „B“.

Vypněte varnou zónu přejetím doleva na aktivní zóně, abyste zastavili vaření.

Tuto funkci lze použít v jakékoli varné zóně. Po 5 minutách se varná zóna vrátí ke svému původnímu nastavení. Pokud se původní nastavení výkonu rovná nule, po 5 minutách se vrátí na hodnotu 14.

3.3.4 Ovládání nabídky

Jak vstoupit do ovládání nabídky Jednoduše přejeďte prstem po tenké čáře uprostřed obrazovky. A vstupte do ovládání nabídky.

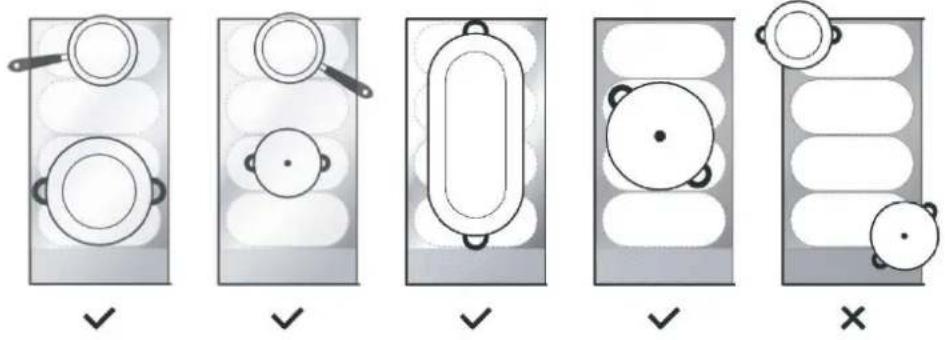

3.3.5 Flexibilní plocha

Tuto plochu lze kdykoli podle aktuální potřeby používat jako jedinou zónu nebo čtyři různé zóny. Flexibilní plocha je tvořena 4 nezávislými induktory, které lze ovládat samostatně. Když se používá jako jediná zóna, ta část, na které není položena nádoba, se po jedné minutě automaticky vypne. Pro správné rozložení tepla je třeba nádobí správně umístit: - V jakékoli indukční cívce flexibilní zóny, když je nádobí v rozmezí 80 až 200 mm. - Ve velké oblasti, kde je nádobí větší než 200 mm.40 ČEŠTINA

Jedna velká zóna Chcete-li aktivovat flexibilní oblast jako jednu velkou zónu, jednoduše přejeďte dolů po ovládacím prvku nabídky a vyberte ovládací prvek flexibilní oblasti.

Nastavování výkonu funguje stejně jako v případě ostatních normálních zón. Pokud se přemístí hrnec z přední do zadní části (nebo naopak), flexibilní plocha automaticky detekuje novou polohu a bude udržovat stejný výkon. Chcete-li přidat další hrnec, deaktivujte flexibilní plochu stisknutím vyhrazeného tlačítka, aby bylo možné nádobí detekovat. Jako čtyři nezávislé zóny Chcete-li flexibilní plochu používat jako čtyři různé zóny se dvěma různými nastaveními výkonu, neaktivujte ovládání flexibilní plochy. Příklady dobrého a špatného umístění hrnce

Tato funkce dokáže nastavovat výkon podle umístění hrnce. Pokud je hrnec ve spodní části flexibilní plochy, výkon je nastaven na stupeň 2. Pokud je hrnec v prostřední části flexibilní plochy, výkon je nastaven na stupeň 10. Pokud je hrnec v horní části flexibilní plochy, výkon je nastaven na stupeň 14. Varycook Chcete-li aktivovat oblast Varycook, jednoduše přejeďte dolů po ovládacím prvku nabídky a vyberte ovládací prvek Varycook.

Přemístěte hrnec a výkon se automaticky změní Zrušit Varycook Stisknutím ovládacího prvku Flexibilní plocha vypněte tuto varnou zónu.41

3.3.7 Zámek dotykového displeje

Ovládací prvky lze zamknout, aby se zabránilo jejich neúmyslnému použití (například dětmi, které náhodou zapnou varné zóny). Po zamknutí jsou deaktivovány všechny ovládací prvky kromě vypínače. Zamknutí ovládacích prvků Stiskněte a chvíli podržte ovládací prvek zámku .

Odemknutí ovládacích prvků Stiskněte a chvíli podržte ovládací prvek zámku.

Když je varná deska v zamknutém režimu a jsou deaktivovány všechny ovládací prvky kromě vypínače , v nouzi můžete varnou desku vždy zapnout vypínačem , ale hned dalším úkonem musí být odemknutí.

3.3.8 Režim pozastavení

Místo vypnutí varné desky můžete pozastavit ohřev. Když je aktivována pauza, všechny aktivní varné zóny jsou nastaveny do režimu pauzy Vstup do režimu pozastavení Chcete-li aktivovat režim pauzy, jednoduše přejeďte prstem po ovládacím prvku nabídky dolů a vyberte ovládací prvek režimu pauzy.

Ukončení režimu pozastavení Chcete-li režim pauzy deaktivovat, jednoduše přejeďte prstem po ovládacím prvku nabídky dolů a znovu vyberte ovládací prvek režimu pauzy.

Když je varná deska v režimu pauzy, můžete ji v případě nouze vždy vypnout pomocí vypínače . Pokud neukončíte režim pozastavení, po 10 minutách se varná deska vypne.

3.3.9 Funkce řízení výkonu

Volbou až šesti různých rozsahů výkonu lze nastavit maximální stupeň výkonu varné desky. Indukční varné desky se dokážou automaticky omezovat a pracovat s nižším stupněm výkonu, aby se předešlo riziku přetížení.42 ČEŠTINA

Chcete-li aktivovat režim správy napájení, jednoduše přejeďte dolů po ovládacím prvku nabídky a vyberte možnost . Poté zvolte ovládání režimu řízení výkonu.

Přepnutí na jiný stupeň K dispozici je 5 úrovní výkonu od „2,5 kW“ do „7,4 kW“. Posuňte a vyberte jednu z nich a dotkněte se „2,5 kW“: maximální výkon je 2,5 kW. „3,5 kW“: maximální výkon je 3,5 kW. „4,5 kW“: maximální výkon je 4,5 kW. „5,5 kW“: maximální výkon je 5,5 kW. „7.4 kW“: maximální výkon je 7,4 kW.

3.3.10 Ovládání časovače

Nastavení jedné zóny Dotkněte se posuvného ovladače varné zóny a zvolte ovládání časovače.

Nastavte čas ovládacími prvky časovače.

Odpočítávání se spustí ihned po nastavení času.

Po uplynutí nastaveného času se automaticky vypne odpovídající varná zóna.

Ostatní varné zóny budou nadále v provozu, pokud byly dříve zapnuty.43

3.3.11 Výchozí doby chodu

Automatické vypínání je bezpečnostní funkce na ochranu indukční varné desky. Spotřebič se vypne automaticky, i když to zapomenete udělat sami. V tabulce níže jsou uvedeny výchozí doby chodu pro různé stupně výkonu: Stupeň výkonu

Výchozí doba chodu (v hodinách)

Výchozí doba chodu (v hodinách)

Po odebrání hrnce může indukční varná deska ihned zastavit ohřev a po dvou minutách se automaticky vypne.

Osoby s kardiostimulátorem by se měly před použitím tohoto spotřebiče poradit se svým lékařem.

Ze všeho nejdříve byste si měli stáhnout aplikaci hOn a nainstalovat ji do svého mobilního zařízení. Pak svou indukční varnou desku zaregistrujte. Podrobnosti naleznete v příloze. Při párování varné desky s aplikací postupujte takto: Jak nastavit funkci Cook with me Chcete-li spárovat varnou desku s APLIKACÍ, přejeďte dolů po ovládacím prvku nabídky a vyberte ovládací prvek nastavení.

vyberte ovládací prvek nastavení sítě.

vyberte možnost připojit se pomocí ovládacího prvku aplikace.

Nastavte síť v APLIKACI pomocí přenosného zařízení.

Pokud se varná deska a APLIKACE úspěšně spárují, rozsvítí se tlačítko wifi.44 ČEŠTINA

Stáhněte si aplikaci

3.3.13 Speciální funkce

Rozpouštění Udržování teplého pokrmu mírné vaření Vaření

Jak nastavit speciální funkci Dotkněte se posuvného ovládacího prvku varné zóny. Dotkněte se požadované funkce.

Na displeji se zobrazí odpovídající ikona.

4. Pokyny pro vaření

Buďte opatrní při smažení, protože olej a tuk se velmi rychle zahřívají, zejména pokud používáte funkci PowerBoost. Při extrémně vysokých teplotách se olej a tuk samovolně vznítí, což představuje vážné riziko požáru.

Když se jídlo dostane do varu, snižte nastavení teploty. Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo. Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření. Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

4.1.1 Mírné vaření, vaření rýže

K mírnému vaření dochází pod bodem varu, při teplotě kolem 85 °C, kdy bubliny jen příležitostně stoupají na povrch vařící tekutiny. Je klíčem k lahodným polévkám a jemnému dušenému masu, protože se chutě rozvinou bez převaření pokrmu. Omáčky z vajec a mouky také doporučujeme vařit pod bodem varu. Některé úkony, včetně vaření rýže absorpční metodou, mohou vyžadovat nastavení vyšší než nejnižší nastavení pro řádné uvaření pokrmu v doporučeném čase.45

Jak připravit šťavnaté chutné steaky:

1. Před vařením nechte maso stát asi 20 minut při pokojové teplotě.

2. Rozehřejte silnou pánev.

3. Obě strany steaku potřete olejem. Malé množství oleje nakapejte do rozpálené pánve a poté maso položte na

4. Během vaření otočte steak pouze jednou. Přesná doba vaření bude záviset na tloušťce steaku a na tom, jak

ho chcete připravit. Časy se mohou lišit od 2 do 8 minut na každou stranu. Stiskněte steak a zjistěte, jak je uvařený – čím pevnější, tím bude propečenější.

5. Nechte steak několik minut odpočívat na teplém talíři, aby se před podáváním uvolnil a změknul.

1. Vyberte si indukční plochý wok nebo velkou pánev.

2. Připravte si všechny ingredience a vybavení. Restování by mělo být rychlé. Pokud vaříte velké množství, vařte

jídlo v několika menších dávkách.

3. Pánev krátce předehřejte a přidejte dvě polévkové lžíce oleje.

4. Nejprve uvařte maso, odložte ho stranou a udržujte v teple.

5. Orestujte zeleninu. Když je horká, ale stále křupavá, nastavte varnou zónu na nižší výkon, vraťte maso na

pánev a přidejte omáčku.

6. Jemně promíchejte ingredience a ujistěte se, že jsou prohřáté.

7. Okamžitě podávejte.

4.2 Detekce drobných předmětů

Pokud na varné desce necháte nádobu s nevhodnou velikostí nebo nemagnetickou nádobu (např. hliník) nebo jiný malý předmět (např. nůž, vidlička, klíč), varná deska se za 1 minutu automaticky přepne do pohotovostního režimu. Ventilátor bude ochlazovat indukční varnou desku další 1 minutu.

Níže uvedená nastavení jsou pouze pokyny. Přesné nastavení bude záviset na několika faktorech, včetně vašeho nádobí a množství, na kterém vaříte. Experimentujte s indukční varnou deskou a najděte nastavení, která vám nejlépe vyhovují. Nastavení tepla Vhodnost 1–2 jemné ohřívání pro malé množství potravin rozpouštění čokolády, másla a potravin, které se rychle připalují mírné vaření pomalé ohřívání 3–5 ohřev rychlé vaření vaření rýže 6–11 lívance 12–13 smažení vaření těstovin 14/P restování rychlé smažení přivádění polévky do varu vroucí voda46 ČEŠTINA

Každodenní znečištění skla (otisky prstů, stopy, skvrny způsobené potravinami nebo jiné než cukrové skvrny na skle)

1. Vypněte napájení varné desky.

2. Naneste čistič varné desky, dokud je

sklo ještě teplé (ale ne horké!)

3. Opláchněte a otřete do sucha čistým

hadříkem nebo papírovou utěrkou.

4. Zapněte napájení varné desky.

Pokud je napájení varné desky vypnuté, nezobrazí se žádná indikace „horkého povrchu“, ale varná zóna může být stále horká! Buďte extrémně opatrní. Drsné drátěnky, některé nylonové drátěnky a drsné/abrazivní čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda je čisticí prostředek nebo drátěnka vhodná. Nikdy nenechávejte na varné desce zbytky po čištění: sklo se může zašpinit. Převařování, tavení a horké cukrové skvrny na skle Okamžitě je odstraňte pomocí špachtle, stěrky nebo škrabky vhodné pro indukční skleněné varné desky, ale pozor na horké povrchy varných zón:

1. Vypněte napájení varné desky u zdi.

2. Držte čepel nebo nádobí pod úhlem

30° a oškrábejte znečištění nebo rozlití na chladnou oblast varné desky.

3. Vyčistěte znečištění nebo skvrnu

hadříkem na nádobí nebo papírovou utěrkou.

4. Postupujte podle výše uvedených

kroků 2 až 4 pro „Každodenní znečištění skla“. Co nejdříve odstraňte skvrny způsobené roztavením, sladkými potravinami nebo přetečením. Pokud se nechají na skle vychladnout, může být obtížné je ze skleněného povrchu odstranit nebo můžete sklo dokonce trvale poškodit. Nebezpečí pořezání: při zasunutí bezpečnostního krytu je čepel v škrabce ostrá jako břitva. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí. Přetečení na dotykových ovladačích

1. Vypněte napájení varné desky.

3. Otřete oblast dotykového ovládání

čistou vlhkou houbou nebo hadříkem.

4. Plochu otřete zcela do sucha

5. Zapněte napájení varné desky.

Varná deska může pípat a sama se vypnout a dotykové ovladače nemusí fungovat, když je na nich tekutina. Před opětovným zapnutím varné desky se ujistěte, že je dotyková ovládací plocha suchá.47

Problém Možná příčina Co dělat Indukční varnou desku nelze zapnout. Bez proudu. Ujistěte se, že je indukční varná deska připojena k napájení a že je zapnutá. Zkontrolujte, zda u vás doma nebo v okolí nedochází k výpadku proudu. Pokud jste vše zkontrolovali a problém přetrvává, zavolejte kvalifikovaného technika. Dotykové ovladače nereagují. Ovládání je zamčené. Odemkněte ovládání. Pokyny naleznete v části „Používání indukční varné desky“. Ovládání dotykových ovladačů je obtížné. Na ovládacích prvcích se může nacházet lehká vrstva vody nebo při dotyku ovládacích prvků používáte špičku prstu. Ujistěte se, že je oblast dotykového ovládání suchá, a že při dotyku s ovládacími prvky používáte bříško prstu. Sklo je poškrábané. Hrubě opracované nádobí. Používejte nádobí s rovnými a hladkými dny. Viz „Výběr vhodného nádobí“.

Používáte nevhodné abrazivní drátěnky nebo čisticí prostředky. Viz „Čištění a údržba“. Některé pánve vydávají praskavé nebo cvakavé zvuky. To může být způsobeno konstrukcí vašeho nádobí (vrstvy různých kovů vibrují různě). To je u kuchyňského nádobí normální a neznamená to závadu. Indukční varná deska vydává tlumený hučivý zvuk při použití s vysokým nastavením teploty. To je způsobeno technologií indukčního vaření. To je normální, ale hluk by se měl ztišit nebo zcela zmizet, když snížíte nastavení tepla. Z ventilátoru indukční varné desky vychází hluk. V indukční varné desce je zabudován chladicí ventilátor, který zabraňuje přehřátí elektroniky. Ten může pokračovat v chodu i po vypnutí indukční varné desky. To je normální a nevyžaduje žádnou akci. Nevypínejte napájení indukční varné desky na stěně, když je ventilátor v chodu. Nádoby se neohřívají a neobjevují se na displeji. Indukční varná deska nemůže detekovat pánev, protože není vhodná pro indukční vaření. Používejte nádobí vhodné pro indukční vaření. Viz oddíl „Výběr správného nádobí“.

Indukční varná deska nemůže detekovat pánev, protože je příliš malá pro varnou zónu nebo na ní není správně vystředěná. Vycentrujte nádobu a ujistěte se, že její základna odpovídá velikosti varné zóny. Indukční varná deska nebo varná zóna se neočekávaně vypnuly, ozve se tón a zobrazí se chybový kód (obvykle střídavě s jednou nebo dvěma číslicemi na displeji časovače vaření). Technická závada. Poznamenejte si písmena a čísla chyby, vypněte napájení indukční varné desky u zdi a kontaktujte kvalifikovaného technika.48 ČEŠTINA

8. Zobrazování závad a kontrola

Indukční varná deska je vybavena autodiagnostickou funkcí. Pomocí tohoto testu je technik schopen zkontrolovat funkčnost několika součástí bez rozebírání nebo demontáže varné desky z pracovní desky. Řešení problémů

1) Kód závady, který se objeví během používání, a řešení;

Kód závady Problém Řešení Automatické zotavení

Napájecí napětí je nižší než jmenovité napětí. Zkontrolujte, zda má napájení normální parametry. Zapněte spotřebič, až bude napájení opět normální.

Napájecí napětí je vyšší než jmenovité napětí.

Vysoká teplota snímače keramické desky. Počkejte, než se teplota keramické desky vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte spotřebič.

Vysoká teplota IGBT. Počkejte, než se teplota IGBT vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte spotřebič. Zkontrolujte, zda se ventilátor volně otáčí; v opačném případě ho vyměňte.

Vysoká teplota obrazovky. Počkejte, než se teplota obrazovky vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte spotřebič. Bez automatického zotavení

Závada snímače teploty keramické desky – zkrat. Zkontrolujte zapojení nebo vyměňte snímač teploty keramické desky.

Snímač teploty poruchy IGBT – zkrat Vyměňte desku napájení.

Spojení mezi deskou displeje a hlavní deskou je chybné Zkontrolujte spojení mezi deskou displeje a hlavní deskou.

Spojení mezi zobrazovací deskou a obrazovkou je chybné. Zkontrolujte spojení mezi deskou displeje a hlavní deskou.49

2) Specifická závada a řešení

Závada Problém Řešení A Řešení B Po připojení spotřebiče k napájení se nerozsvítí LED indikátor. Není přiváděno napájení. Zkontrolujte, zda je zástrčka pevně zapojená v zásuvce a zda je zásuvka funkční.

Závada zapojení přídavné desky napájení a desky displeje. Zkontrolujte zapojení.

Přídavná deska napájení je poškozená. Vyměňte přídavnou desku napájení.

Deska displeje je poškozená. Vyměňte desku displeje.

Některá tlačítka nefungují, nebo displej LED nefunguje normálně. Deska displeje je poškozená. Vyměňte desku displeje.

Rozsvítí se indikátor režimu vaření, ale vaření se nespustí. Vysoká teplota varné desky. Možná je okolní teplota příliš vysoká. Možná je ucpaný přívod vzduchu nebo větrací otvor.

Něco se stalo s ventilátorem. Zkontrolujte, zda se ventilátor volně otáčí. V opačném případě vyměňte ventilátor.

Deska napájení je poškozená. Vyměňte desku napájení.

Za provozu náhle ustane ohřev a na displeji bliká „u“. Typ hrnce je nesprávný. Použijte správný hrnec (viz návod k obsluze). Obvod detekce hrnce je poškozený, vyměňte desku napájení. Průměr hrnce je příliš malý. Varná deska se přehřála. Spotřebič je přehřátý. Počkejte, než se teplota vrátí na normální hodnotu. Stisknutím vypínače vypněte a zapněte spotřebič. Varné zóny na stejné straně (například první a druhá zóna) zobrazují „u“. Závada zapojení desky napájení a desky displeje; Zkontrolujte zapojení.

Deska displeje komunikační části je poškozená. Vyměňte desku displeje.

Hlavní deska je poškozená. Vyměňte desku napájení.

Z motoru ventilátoru se ozývá neobvyklý zvuk. Motor ventilátoru je poškozený. Vyměňte ventilátor.

Výše jsou popsány způsoby zjišťování a kontrol běžných závad. Nerozebírejte spotřebič vlastními silami, abyste předešli jakémukoli nebezpečí a poškození indukční varné desky.50 ČEŠTINA

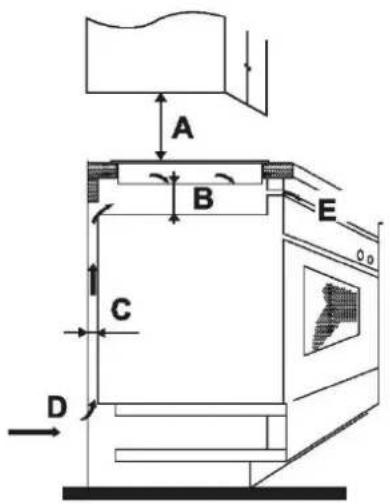

9.1 Výběr instalačního zařízení

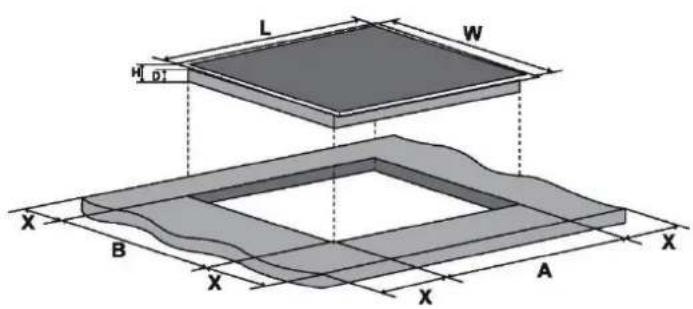

Vystřihněte pracovní plochu podle velikostí uvedených na výkresu. Pro účely instalace a použití musí být kolem otvoru zachován prostor nejméně 5 cm. Ujistěte se, že tloušťka pracovní plochy je alespoň 30 mm. Zvolte tepelně odolný a izolovaný materiál pracovní plochy (dřevo a podobný vláknitý nebo hygroskopický materiál nelze použít jako materiál pracovní plochy, pokud není naimpregnovaný), aby nedošlo k úrazu elektrickým proudem a větší deformaci způsobené tepelným zářením z horké desky. Jak je znázorněno níže:

Poznámka: Bezpečnostní vzdálenost mezi stranami varné desky a vnitřními povrchy pracovní desky by měla být nejméně 3 mm.

750 ± 1 480 ± 1 50 min. 3 min. Za všech okolností se ujistěte, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Ujistěte se, že je indukční varná deska v dobrém pracovním stavu. Jak je znázorněno níže

Poznámka: Bezpečná vzdálenost mezi varnou deskou a skříní nad varnou deskou by měla být nejméně 760 mm.

Min. 3 mm Min. 30 mm stěna 760 mm51 VAROVÁNÍ: Zajištění adekvátního větrání Ujistěte se, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Pro zabránění náhodnému dotyku s přehřátým dnem varné desky nebo k neočekávanému úrazu elektrickým proudem během práce, je nutné umístit dřevěnou vložku upevněnou šrouby ve vzdálenosti minimálně 50 mm od dna varné desky. Dodržujte níže uvedené požadavky.

Kolem vnější strany varné desky jsou větrací otvory. Při umísťování varné desky do správné polohy se MUSÍTE ujistit, že pracovní deska tyto otvory neblokuje.

Mějte na paměti, že lepidlo, které spojuje plastový nebo dřevěný materiál s nábytkem, musí odolávat teplotám nad 150 °C, aby nedošlo k odlepení obložení. Zadní stěna, přilehlé a okolní povrchy proto musí být schopny odolávat teplotám nad 90 °C.

9.2 Před instalací varné desky se ujistěte, že

Pracovní plocha je čtvercová a rovná a žádné konstrukční prvky nezasahují do prostorových požadavků. Pracovní plocha je vyrobena z tepelně odolného a izolovaného materiálu. Je-li varná deska nainstalována nad troubou, má trouba vestavěný chladicí ventilátor. Instalace splňuje všechny požadavky na vůli a příslušné normy a předpisy. Do trvalé elektroinstalace je zabudován vhodný izolační spínač zajišťující úplné odpojení od síťového napájení, který je namontován a umístěn tak, aby vyhovoval místním pravidlům a předpisům pro elektroinstalace. Izolační spínač musí být schváleného typu a musí zajišťovat oddělení kontaktu vzduchové mezery 3 mm ve všech pólech (nebo ve všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy umožňují tuto změnu požadavků). Izolační spínač je po instalaci varné desky zákazníkovi snadno přístupný. V případě pochybností o instalaci se obraťte na místní stavební úřady a právní předpisy. Pro povrchy stěn obklopující varnou desku používejte tepelně odolné a snadno čistitelné povrchové úpravy (jako jsou keramické dlaždice). Min. 5 cm Max. 5 mm Max. 5 mm52 ČEŠTINA

9.3 Po instalaci varné desky se ujistěte, že

Napájecí kabel není přístupný přes dvířka skříně nebo zásuvky. Je zajištěn dostatečný průtok čerstvého vzduchu z vnějšku skříněk k základně varné desky. Pokud je varná deska nainstalována nad zásuvkou nebo skříní, je pod základnou varné desky nainstalována tepelná ochranná bariéra. Izolační spínač je snadno přístupný zákazníkovi.

9.4 Před umístěním upevňovacích držáků

Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z varné desky nepoužívejte sílu.

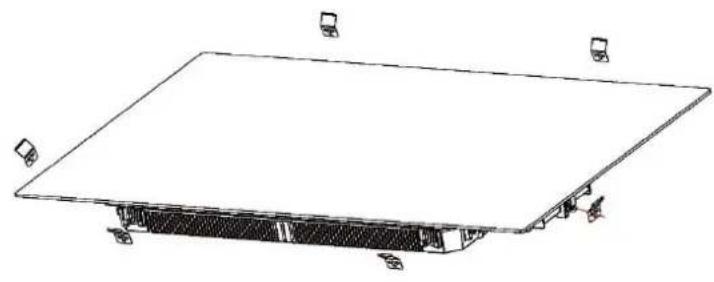

9.5 Nastavení polohy držáku

Po instalaci připevněte varnou desku na pracovní plochu pomocí 6 držáků na spodní straně varné desky (viz obrázek). Upravte polohu držáku tak, aby vyhovoval odpovídající tloušťce desky stolu.

Za žádných okolností se držáky po instalaci nemohou dotýkat vnitřních povrchů pracovní desky (viz obrázek).

1. Indukční plotýnku musí instalovat kvalifikovaný personál nebo technici. Máme odborníky k vašim službám.

Nikdy neprovádějte operaci sami.

2. Varnou desku neinstalujte přímo nad myčku nádobí, lednici, mrazničku, pračku nebo sušičku prádla, protože

vlhkost může poškodit elektroniku varné desky.

3. Je třeba zajistit bezproblémové vyzařování tepla indukční plotýnky a zvýšit tak její spolehlivost.

4. Stěna a indukovaná topná zóna nad povrchem stolu musí odolávat teplu.

5. Aby nedošlo k poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.

6. Nepoužívejte parní čistič.

9.7 Připojení varné desky k síťovému napájení

Tuto varnou desku smí připojit k síťovému napájení pouze vhodně kvalifikovaná osoba. Před připojením varné desky k síťovému napájení zkontrolujte, zda:

1. Domácí elektroinstalace je vhodná pro napájení z varné desky.

2. Napětí odpovídá hodnotě uvedené na typovém štítku

3. Sekce napájecího kabelu vydrží zatížení uvedené na typovém štítku.

Chcete-li varnou desku připojit k síťovému napájení, nepoužívejte adaptéry, reduktory ani rozvětvovací zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel se nesmí dotýkat žádných horkých částí a musí být umístěn tak, aby jeho teplota v žádném bodě nepřekročila 75 °C.

Ověřte si u elektrikáře, zda je domácí elektroinstalace vhodná beze změn. Jakékoli změny smí provádět pouze kvalifikovaný elektrikář

Pokud celkový počet topných jednotek zvoleného spotřebiče není menší než 4, spotřebič lze připojit přímo do sítě jednofázovým elektrickým připojením, jak je znázorněno níže.

Žlutý/zelený Černý Hnědý Modrý54 ČEŠTINA

Pokud je kabel poškozený nebo je nutné ho vyměnit, opravu musí provést prodejní zástupce s použitím určených nástrojů, aby se předešlo jakékoli nehodě. Pokud se spotřebič připojuje přímo k síťovému napájení, je nutné nainstalovat vícepólový jistič s minimální vzdáleností kontaktů 3 mm. Instalační technik musí zajistit vytvořené správného elektrického spojení, které bude vyhovovat bezpečnostním předpisům. Kabel nesmí být ohnutý ani stlačený. Kabel musí pravidelně kontrolovat a vyměňovat pouze autorizovaný technik.

Spodní povrch a napájecí kabel varné desky nejsou po instalaci přístupné.

Tento spotřebič je označen v souladu s evropskou směrnicí č. 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit jakémukoli možnému poškození životního prostředí a lidského zdraví, které by mohlo být jinak způsobeno, pokud by byl spotřebič zlikvidován nesprávným způsobem. Symbol na výrobku označuje, že tento výrobek nelze likvidovat jako domácí odpad. Odvezte ho na sběrné místo pro recyklaci elektrického a elektronického zboží. Tento spotřebič vyžaduje specializovanou likvidaci odpadu. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili. Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili. LIKVIDACE: Nevyhazujte tento výrobek jako netříděný komunální odpad. Sběr těchto odpadů pro zvláštní úpravu je nutný odděleně.

Žlutý/zelený Černý Hnědý Modrý55 Informace o výrobku pro elektrické varné desky pro domácnosti, které vyhovují nařízení Komise (EU) č. 66/2014

Umístění Symbol Hodnota Jednotka

Elektrická varná deska

Technologie ohřevu (indukční varné zóny a varné plochy, sálavé varné zóny, pevné plotny) Indukční varné zóny

Indukční varné plochy

U kruhových varných zón nebo ploch: průměr užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón zaokrouhlený na nejbližších 5 mm Zadní levá

U nekruhových varných zón nebo ploch: délka a šířka užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón nebo ploch zaokrouhlené na nejbližších 5 mm Levá plocha

Spotřeba energie na varnou zónu nebo plochu přepočtená na kg Levá plocha ECelectric vaření 192,4 Wh/kg Střední střední ECelectric cooking 172,3 Wh/kg Přední střední ECelectric cooking

Wh/kg Zadní střední ECelectric cooking

Wh/kg Zadní pravá ECelectric cooking 191,2 Wh/kg Střední pravá ECelectric cooking

Wh/kg Přední pravá ECelectric cooking

Wh/kg Spotřeba energie varné desky přepočtená na kg

ECelectric hob 185,3 Wh/kg Použitá norma: EN 60350-2 Elektrické spotřebiče na vaření pro domácnost – Část 2: Varné desky – Metody měření funkce Doporučení pro úsporu energie:

• Abyste dosáhli nejlepší účinnosti vaší varné desky, umístěte hrnec doprostřed varné zóny.

• Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo.

• Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření.

• Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

• Používejte hrnce o průměru odpovídajícím znázornění zvolené zóny. Tyto informace je nutné považovat za součást uživatelské příručky ke spotřebiči.56 DEUTSCH

1.1 Bezpečnostné varovania

1.2.1 Nebezpečenstvo zásahu elektrickým prúdom

1.2.3 Dôležité bezpečnostné pokyny

1.3.1 Nebezpečenstvo zásahu elektrickým prúdom

1.3.5 Dôležité bezpečnostné pokyny

3.1 Dotykové ovládacie prvky

1. Do nádoby vlejte trochu vody.

2. Ak sa na obrazovke nezobrazí „U“ a voda sa ohrieva, panvica je vhodná.

3.3.4 Ponuka ovládania

Odomknutie ovládacích prvkov Dotknite sa ovládača zámky a chvíľu ho podržte.

Ak chcete aktivovať režim správy výkonu, jednoducho potiahnite prstom nadol ovládač ponuky a vyberte . Potom vyberte ovládač režimu správy výkonu.

3.3.10 Ovládač časovača

Nastavte jednu zónu Dotknite sa posuvného ovládača ohrevnej zóny a vyberte ovládač časovača.

Nastavte čas dotykom na ovládač časovača.

Východiskový časovač (hodiny)

Východiskový časovač (hodiny)

3. Panvicu krátko predhrejte a pridajte dve polievkové lyžice oleja.

3. Opláchnite a vysušte čistou plátenou

Napájacie napätie je nad menovitým napätím.

Vysoká teplota IGBT. Počkajte na obnovene normálnej teploty IGBT. Stlačením tlačidla „ZAP./VYP.“ reštartujte jednotku. Skontrolujte, či ventilátor funguje bezproblémovo. Ak nie, vymeňte ho.

Vysoká teplota obrazovky. Počkajte na obnovene normálnej teploty obrazovky. Stlačením tlačidla „ZAP./VYP.“ reštartujte jednotku. Žiadna automatická obnova

Displej je poškodený. Vymeňte dosku displeja.

9.4 Pred umiestnením upevňovacích konzol

6. Nepoužívajte parný čistič.

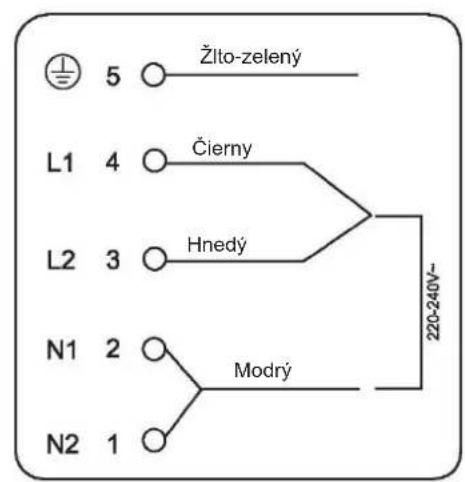

2. Napätie zodpovedá hodnote na typovom štítku

Poloha Symbol Hodnota Jednotka

Elektrická varná doska
