MANUAL DE UTILIZADOR Aurora Sub 30A HECO

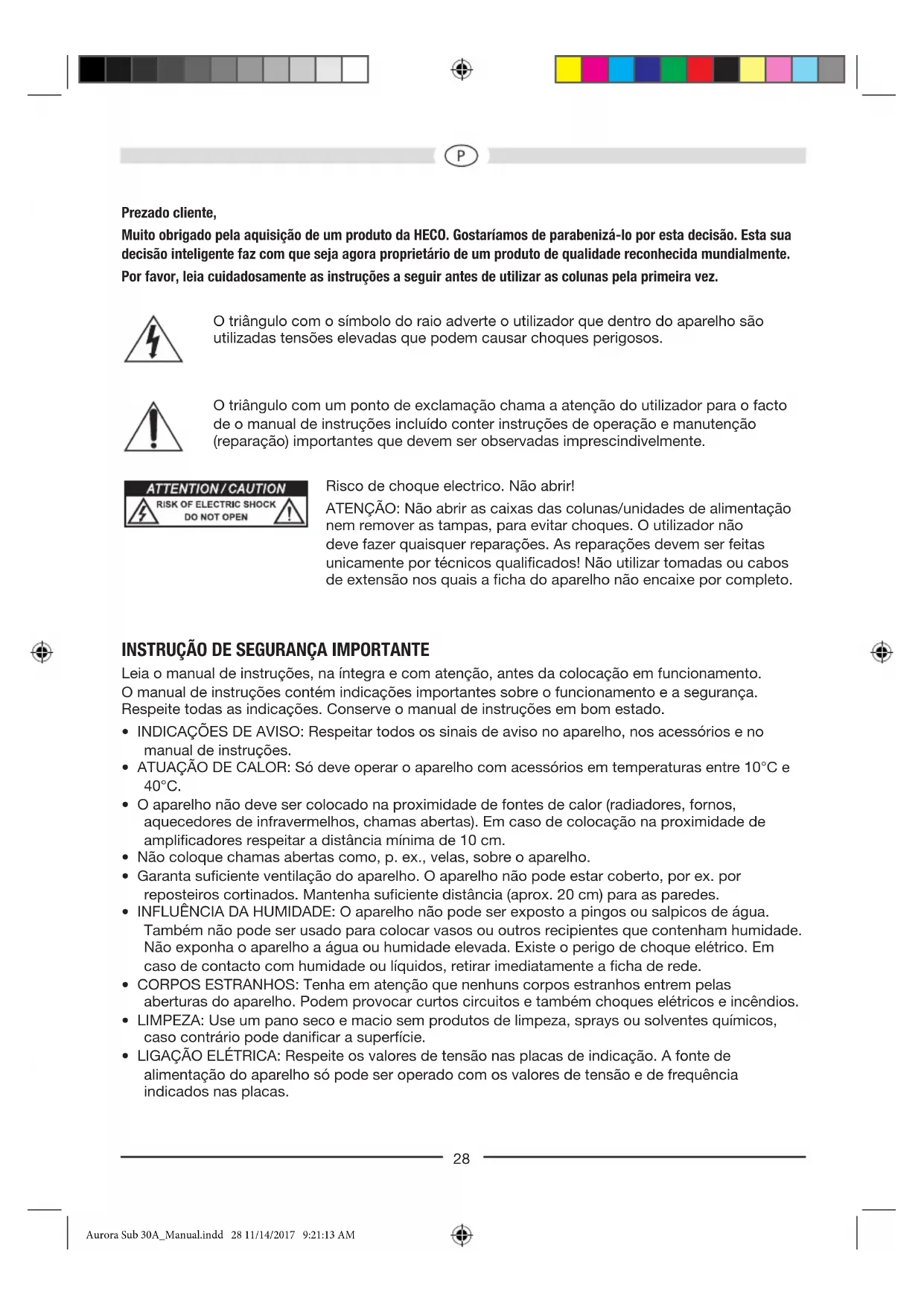

Muito obligado pela aquisicao de um produit da HECO. Gostariamos de parabenizao-lo por esta decisao.Esta sua decisao intelligente faz com que sera alors proprietario de um produits de qualidade reconhecida mundialmente. Por favor, leia cuidadosamente as instruções a seguir antes de utilizear as colunas pela primarya vez.

O triángulo com o símbolo do raio adverte o'utilizar que dentro do aparecido são realizadas tenções elevadas que podem causar choques perigosos.

O triangulo com um punto de exclamação chama a atençao do'utilizar para o facto de o manual de instruções incluido conter instruções de operação e manutenção (reparação) importantes que devem ser observadas imprescindivelmente.

ATTENTION/CAUTION

Risco deCHOque electrico. NaoAbrir!

ATENÇA: NãoAbrir as caixas das colunas/unidades de alimentação nem remover as tampas, para fazerchoques. Outilizar não deve fazer quando reparacoes. As reparacoes devem ser feitas unicolemente por tecnicos qualificados! Nãoutilizar tomas ou cabos de extensao nos quais a ficha do aparelho não encaixe por completeness.

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Leia o manual de instruções, na integra e com atençao, antes da colocacao em funcaoamento. O manual de instruções contentem indicacoes importantes sobre o functiOnamento e a seguranca. Respeite todas as indicacoes. Conserve o manual de instruções em bom estado.

• INDICACIONES DE AVISO: Respeitar todos os sinais de avis no aparecido, nos acessórios e no manual de instruções.
• ATUACAO DE CALOR: Só deve operar o aparecido com acessórios em temperatas entre 10^ e 40^ .
• O aparecido não deve ser colocado na proximidade de fontes de calor (radiadores, fornos, aquecedores de infravernelhos, chamas abertas). Em caso de colocacao na proximidade de amplificadores respeitar a distancia minima de 10 cm.
• Não coloquechasabertas como,p.ex.,velas,sobre oaparelho.
• Garanta suficiente ventilacao do aparelho. O aparelho nao pode estar coberto, por ex. por reposteiros cortinados. Mantenha suficiente distancia (aprox. 20~cm ) para as paredes.
• INFLUÊNCIA DA HUMIDADE: O aparecido não pode ser exposto a pingos ou salpicos de agua.
  Tambem não pode ser uso para colocar vasos ou outros recipientes que contenham humidade. Não exponha o aparecido a água ou humidade elevada. Existe o perigo deCHOque elétrico. Em caso de contacto com humidade ou liquidos, retirar imeditamente a ficha de rede.
  CORPOS ESTRANHOS: Tenha em atencao que nenhuns corpos estranhosarem pelas aberturasdoaparelho.Podemprovocarcurtoscircuticos etamhemchoqueseltricosincendios.
• LIMPEZA: Use um pano seco e macio sem produits de limpeza, sprays ou solventes químicos, caso contrário pode danificar a superficie.
• LIGACAO ELETRICA: Respeite os values de tensão nasplacedas de indication.Afonte de alimentacao do aparelho so pode ser operado com os values de tensao e de frequencia indicados nasplacas.

P

PROTEÇÃO CONTRA RELÁMPAGOS/PRECAUÇões: quando o aparecido não for正常使用 durante um longo período (p. ex. durante as ferias), deve ser desligado da rede electrica, retirando a ficha da tomada. O aparecido deve ser desligado da rede electrica también em caso de trovoada. Dosta forma são evitados os danos causados por um raio ou por sobretensão na rede.
- CABO DE REDE: O cabo de rede deve estar sempre operacional e deve ser colocado de forma a que sera imposível que algoém o pise. Não não pode ser entalado por obstáculos que possam danIFICAR o cabo. Em caso de Utilização de tomadas e tomadas multiplas deve-se garantir que o cabo não é dobrado no local em que entra na tomada. Não tocar no cabo da rede ou ligão com as mês humidas.
- A ficha de rede serve de dispositivo de desativacao e deve permanecer sempre acessivel.
- SOBRECARGA: Tomadas, tomas multiplas e cabos de extensão não devem ser sobrecarregados. Em caso de sobrecarga existe perigo de什麽 elétrico e incendidio.
- MONTGEM: Respeite as instruções de montagem.
- O aparecido está estar em cima de uma base firme e não deve ser colocado ou montado em cima de uma base molevel.
- Use aparas acessórios fornecidos em conjunto ou originais especializados pelo fabricante.

DANOS QUE DEVEM SER ELIMINADOS PELO ESPECIALISTA:

Nos seguiñes danos é necessário que o aparecido soit imeditamente retirado daília de rede e que sera contrastado um especialista para a reparação:

• O aparecido não devaContinuar a serutilido sehouver danos visiveis no cabo de alimentacao. Um cabo danificado não pode ser reparado, tem de sercompletamente substituicao.
• Danos na tomada da fonte de alimentação no aparecido.
• Quando entra humidade ouágua dentro do(APARALHOU CAIU um objecto para dentro do(APARALHOU
• Quando o aparelho caiu e a caixa foi danificada.
• quando o aparecido não funciona corretamente, apesar de terem sido respeitadas todas as indicações no manual de instruções.

So pode ser efetuadas alteracoes posteriores que tenham sido autorizadas pelo fabricante.

Para a reparação so pode ser usadas peças sobressalentes originais.

DepoS da reparacao é necessario que sera feita umaverification de seguranca ao aparelho, para garantir um functionamento correto.

Reparacoes devem ser sempre efetuadas por um especialista qualificado, caso contrario vale-se expor a tenções elevadas perigosas e outros perigos.

O SUBWOOFER ACTIVO HECO AURORA SUB 30A

Este aparecido é adequado de forma optica e acústica acos altifalantes da série HECO AURORA, mas pode ser naturalmente combinado com outros altifalantes.

Ao ligar o Sistema de altifalantes, cuidar para que todos os aparelhos estejam desligados. Além disto, prestar atençao para que todos os cabos de altifalante estejam polarizados correctamente, ou sera, o Polo positivo da respectiva saída deve ser ligado com o polo positivo da respective entrada, valendo o mesmo para o polo negativo. Favor observar también as instruções de Utilização do receptor/ amplificador e dos altifalantes.

INSTALAÇÃO

A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação sera, em geral, não problema. Porém, delve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Àlem disto, delve-se prestar atençao para que a distança lateral para objectos e paredes sera deleo menos 30 cm e na retaguarda deleo menos 20 cm, quando, caso contrário, a reproducao de graves pode sofrer influências negativas.

OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1)

Ligação à rede électrique (1)

Por tratar-se aquei de um subwoofer com amplificador integrado, é precisio ligá-lo através do cabo fornecido à rede elétrica.

Botão de rede (2), LED de sinalização de fora (3), Botão liga/desiga (4)

	Botão de rede LIG	Botão de rede DESLIG.
Botão liga/ des Liga LIG.	Subwoofer em operação contínua, o LED de sinalização de forca acende na cor verde.Ajuste favoravel para a reprodução de programas com muitas passagens de som baixo (é evitado um desligamento involuntário do subwoofer).	Subwoofer desligado LED de sinalização de forca desligado Este ajuste delve ser selecionado se o aparecido não forziada por um tempo mais longo
Botão liga/ des Liga em AUTO	Subwoofer primeiramente em stand-by. O LED de sinalização de forca acende-se na cor vermelha.Quando o subwoofer receiveb um sinal do receptor, ele é ligado automaticamente. O LED fica verde.Caso o subwoofer não receba mais qualer sinal, ele passa automaticamente para stand-by aprèscottos minutos e o LED de sinalização fica vermelho.Ajuste recomendado.

Entradas „Line“ (5)

Para a ligação em saidas de nível baixo do receptor/do amplificador (regime estéreo), vide figura 2. Para a ligação a um receptor AV com saía de subwoofer de nível baixo, vide fig. 3.

Regulador denivel (6)

Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo-se proceber do segunte modo:

1. Coloque o regulador de graves do seu amplificador na posicao central (linear).
2. Muito importante: Rode o regulador totalmente para a esquerda (volume minimo).
3. Reproduza música e augmente o volume com o ajuste do amplificador até o;nivel desejado
4. Regule o volume de graves com o ajuste de graves ate o nivel desejado.

Note: Na ligação da saída do subwoofer a um receptor AV, o;nível do subwoofer deveria ser ajustado no setup do receptor em 0dB.

Regulador da frequência de separação (7)

Permite fazer a frequência Tmaxa de operacao para o subwoofer. Em combinação com altifalantes para estantes, deve ser ajustada uma frequencia entre 100 Hz e 150 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz.

Selector de fase (8)

Normalmente, o selector de fase deveria ser ajustado em 0^ . Em algunos casos, porém, pode servantajoso fazer a fase em 180^ (por exemple, no caso de distência grande entre o subwoofer e os altifalantes satélite frontais ou em caso de propriedades acústicas desfavoráveis do comodo). No geral, vale o segunte: a posicao correcta é aquela, na qual a faixa de tonalidade mais baixa soa melhor.

Fusivel (9)

Utilizar apenas fusiveis do tipo indicado na parte deTRS do amplificador, ao lado do suporte do fusivel

CONSERVACAO

Use um pano seco e macio sem produits de limpeza, sprays ou solventes químicos, caso contrário pode danificar a superficie.

DADOS TECNICOS

Configuração: Subwoofer activo Bassreflex, princípio frontfire
Equipamento Estágio excitador de的方式来长径30cm
Capacidade de saía RMS / Max.: 125/250 Watt
Faixa de frequência: 22...150 Hz
Frequência de separação: 50...150 Hz regulavel
Dimensoes (LxAxP): 350 x 465 x 445 mm
Acessórios: Cabo de ligação à rede

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS.
