使用説明書 Aurora Sub 30A HECO

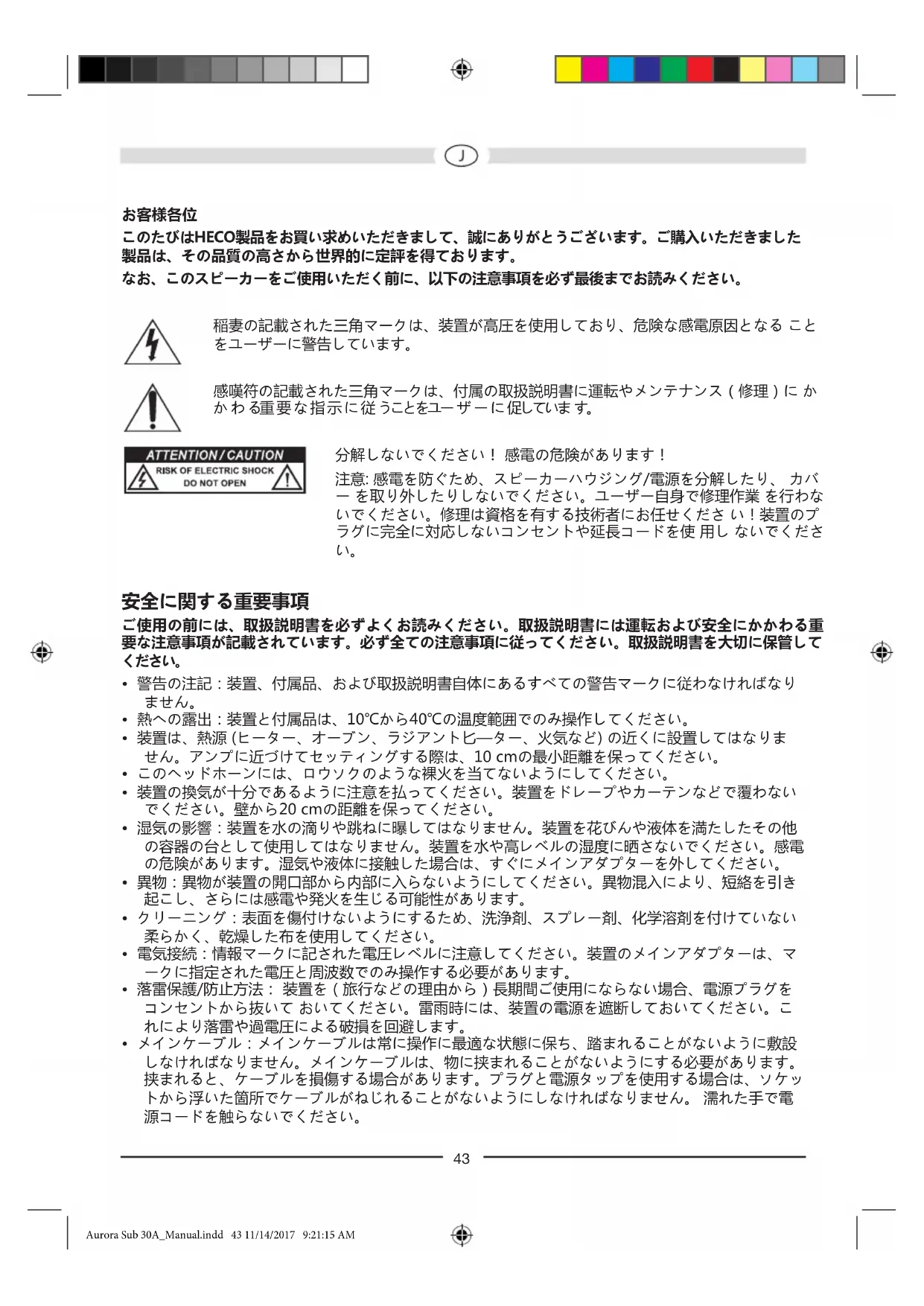

このたびはHECO製品をお買い求めいただきまして、誠にありがとうございます。ご購入いただきました 製品は、その品質の高さから世界的に定評を得ております。 なお、このスピーカーをご使用いただく前に、以下の注意事項を必ず最後までお読みください。 稲妻の記載された三角マークは、装置が高圧を使用しており、危険な感電原因となる こと をユーザーに警告しています。 感嘆符の記載された三角マークは、付属の取扱説明書に運転やメンテナンス（修理）に か か わ る重 要 な 指 示 に 従 うことをユー ザ ー に 促していま す。 分解しないでください！ 感電の危険があります！ 注意: 感電を防ぐため、スピーカーハウジング/電源を分解したり、 カバ ー を取り外したりしないでください。ユーザー自身で修理作業 を行わな いでください。修理は資格を有する技術者にお任せくださ い！装置のプ ラグに完全に対応しないコンセントや延長コードを使 用し ないでくださ

ご使用の前には、取扱説明書を必ずよくお読みください。取扱説明書には運転および安全にかかわる重 要な注意事項が記載されています。必ず全ての注意事項に従ってください。取扱説明書を大切に保管して

• 警告の注記：装置、付属品、および取扱説明書自体にあるすべての警告マークに従わなければなり

• 熱への露出：装置と付属品は、10℃から40℃の温度範囲でのみ操作してください。

• 装置は、熱源 (ヒーター、オーブン、ラジアント匕—ター、火気など) の近くに設置してはなりま せん。アンプに近づけてセッティングする際は、10 cmの最小距離を保ってください。

• このヘッドホーンには、ロウソクのような裸火を当てないようにしてください。

• 装置の換気が十分であるように注意を払ってください。装置をドレープやカーテンなどで覆わない でください。壁から20 cmの距離を保ってください。

• 湿気の影響：装置を水の滴りや跳ねに曝してはなりません。装置を花びんや液体を満たしたその他 の容器の台として使用してはなりません。装置を水や高レベルの湿度に晒さないでください。感電 の危険があります。湿気や液体に接触した場合は、すぐにメインアダプターを外してください。

• 異物：異物が装置の開口部から内部に入らないようにしてください。異物混入により、短絡を引き 起こし、さらには感電や発火を生じる可能性があります。

• クリーニング：表面を傷付けないようにするため、洗浄剤、スプレー剤、化学溶剤を付けていない 柔らかく、乾燥した布を使用してください。

• 電気接続：情報マークに記された電圧レベルに注意してください。装置のメインアダプターは、マ ークに指定された電圧と周波数でのみ操作する必要があります。

• 落雷保護/防止方法： 装置を（旅行などの理由から）長期間ご使用にならない場合、電源プラグを コンセントから抜いて おいてください。雷雨時には、装置の電源を遮断しておいてください。こ れにより落雷や過電圧による破損を回避します。

• メインケーブル：メインケーブルは常に操作に最適な状態に保ち、踏まれることがないように敷設 しなければなりません。メインケーブルは、物に挟まれることがないようにする必要があります。 挟まれると、ケーブルを損傷する場合があります。プラグと電源タップを使用する場合は、ソケッ トから浮いた箇所でケーブルがねじれることがないようにしなければなりません。 濡れた手で電 源コードを触らないでください。 Aurora Sub 30A_Manual.indd 43 11/14/2017 9:21:15 AM44

• バッテリーの電源プラグは、電源停止の装置として使用しますので、常に手が届いて引き抜くこと ができる状態にしておいてください。

• 過負荷：ソケット、電源タップ、および延長コードは、過負荷で使用してはなりません。過負荷と なった場合、感電や発火の危険があります。

• セットアップ：取扱説明書をよく読んでください。

• 装置は、移動式の架台ではなく頑丈な表面にのみ設置または取り付けされる必要があります。そう でない場合、怪我の危険があります。

• メーカー指定の付属品/アクセサリーのみを使用してください。 専門家によって修正されなければならない損傷：

• 以下のいずれかの損傷が発生した場合、すぐに装置をメインから切り離し、専門家に連絡して修理

• 電源線に破損が見られる場合には、装置のご使用をお止めください。破損した電源線は修理せず、 交 換 してくだ さ い 。

• 湿気または水が装置に侵入した、または異物が装置の中に入った場合。

• 装置が落下、または、建物が損傷した場合。

• 取扱説明書のすべての情報に従っても装置が正常に動作しない場合。 これらに続けてのメーカーに認定された変更のみが実施できます。 修理には、純正のスペア部品のみを使用してください。 修理後、装置が正しく安全に機能するように装置の安全性を確認する必要があります。 修理は常に認定された専門家によって実施されなければなりません。そうでない場合、危険な高電圧 レベルやその他の危険に曝される可能性があります。 アクティブサブウーファーHECO AURORA SUB 30A AURORA SUB 30A この製品は、コンパクトスピーカー、HECO AURORA スピーカーシリーズと、外観も音響もぴった り合うよう、つくられておりますが、もちろんその他のスピーカーと接続しても、お楽しみいただけ

お手元のスピーカーと接続する場合には、すべての機器のスイッチが切れていることをご確認くださ い。また、スピーカーのコードの位相が正しく接続されるよう、注意してください。つまり、出力の （＋）端子は入力の（＋）端子と、また（－）端子は（－）端子と接続します。お手持ちのレシーバ ー／アンプとスピーカーの取扱説明書もあわせてご覧ください。

サブウーファーから出される周波数範囲は、人間の耳には位置設定ができないものなので、一般的に 設置には問題がありません。それでも、フロントスピーカーそばの、音響をお楽しみになる位置の前 に置くのが、好ましいでしょう。なお、壁やその他の物からの距離を、横は少なくとも30 cm、後ろ からは少なくとも20 cmあけるようにご注意ください。でないと、ベースの音質が低下することがあ

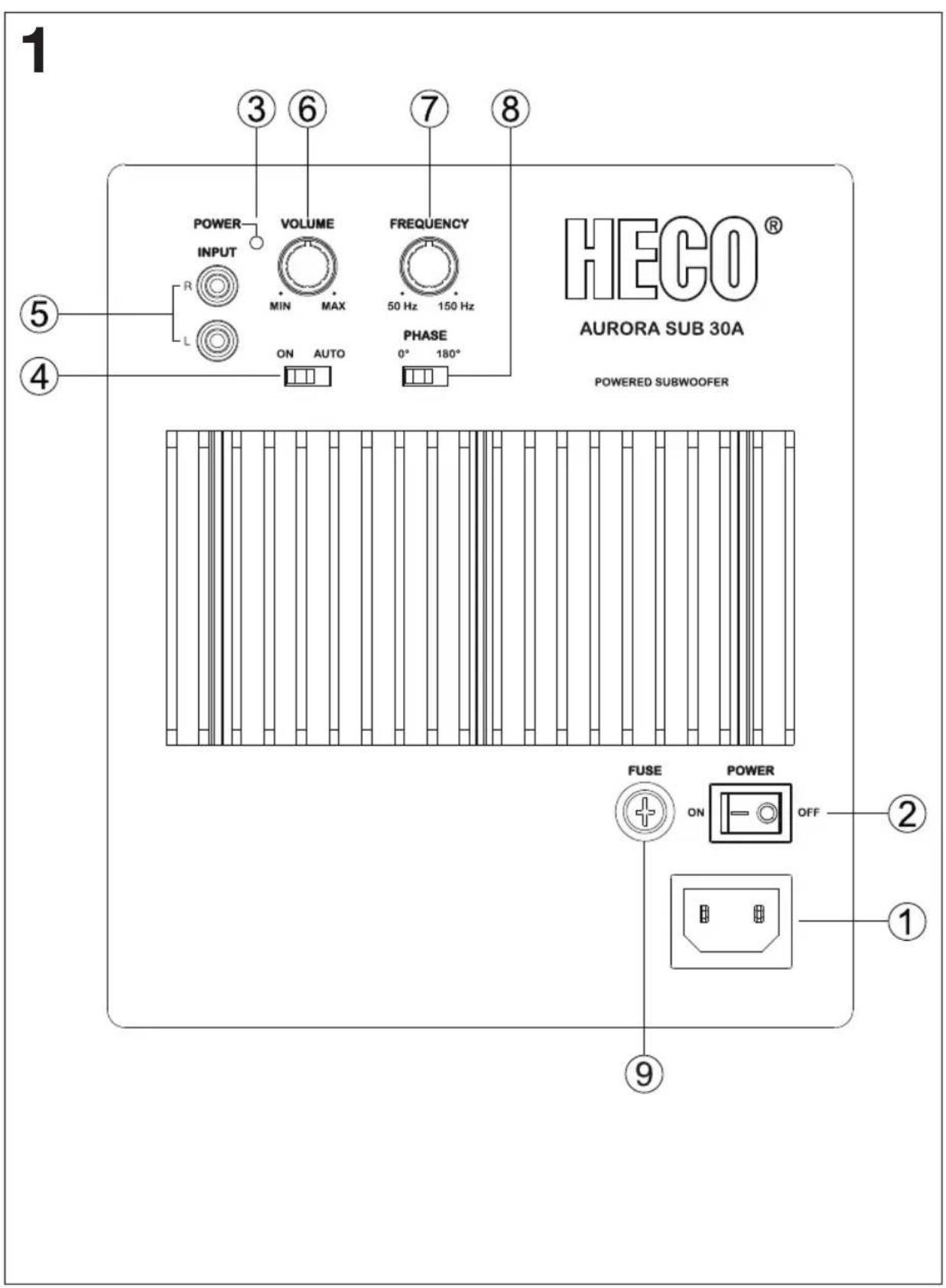

Aurora Sub 30A_Manual.indd 44 11/14/2017 9:21:15 AM45 サブウーファーの取扱詳細（図1） 配電網への接続（1） このサブウーファーにはすでにアンプが組み込まれていますので、付属の電源コードを用いて、サブ ウーファーを配電網に接続してください。 電源スイッチ（2）とパワーLED表示（3）およびパワースイッチ（4） 電源スイッチ ON 電源スイッチ OFF パワースイッチ ON サブウーファーは継続的に起動し、パワーLED表 示は緑色に点灯します。 この設定は静かなパッセージをともなうプログラ ムの再生に適しています（サブウーファーを不意 に切ってしまう事態を防げます）。 サブウーファーOFF パワーLED OFF

AUTO サブウーファーはスタンバイモードとなり、パワ ーLED表示は赤色に点灯します。 レシーバーからの信号をサブウーファーが受け取 ると、自動的に起動し、パワーLED表示は緑色に

レシーバーからサブウーファーへの信号が途絶え ると、数分後自動的に再びスタンバイモードとな り、LED表示は赤色に点灯します。

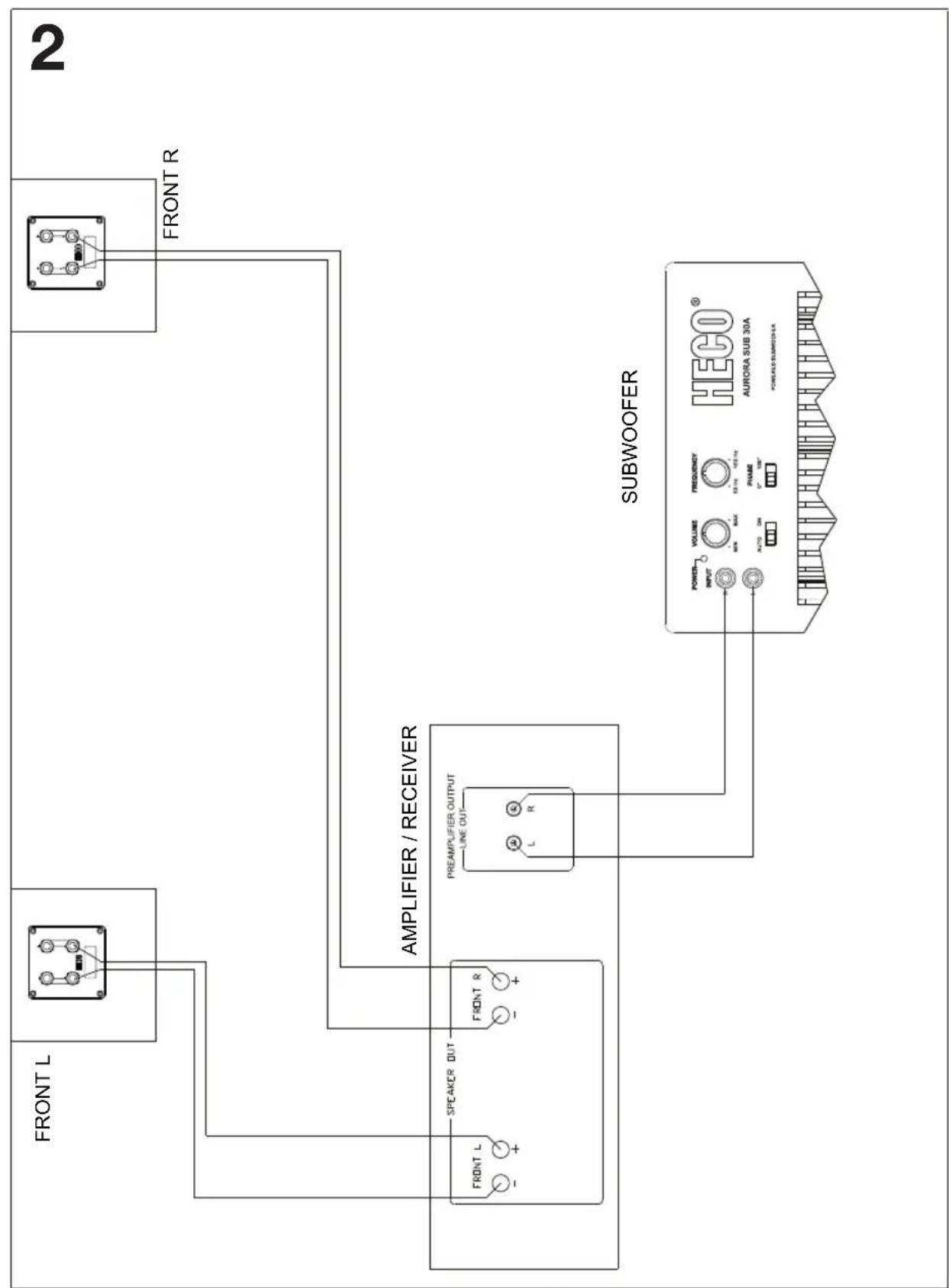

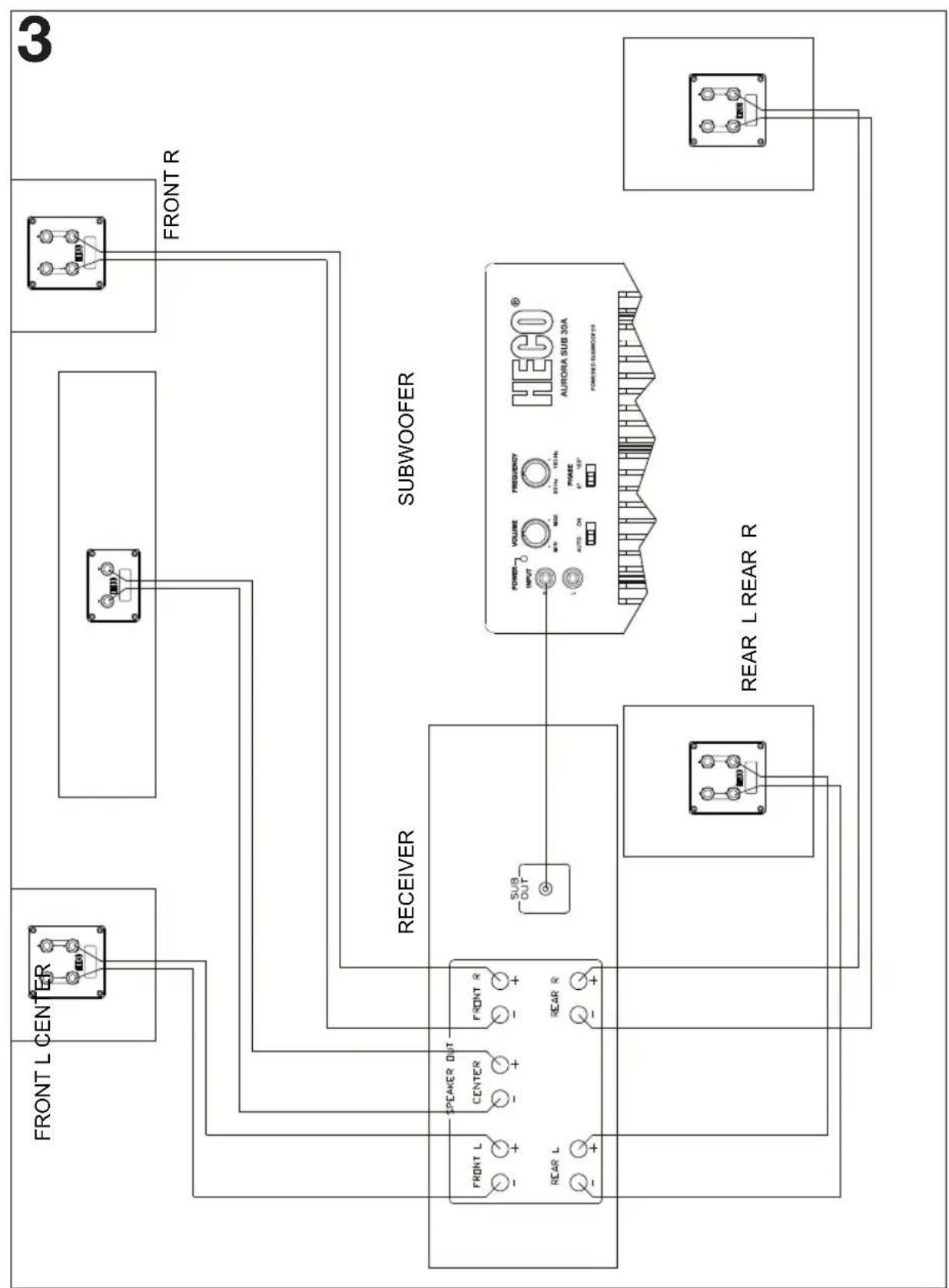

ラインインプット（5） レシーバーおよびアンプ（ステレオモード）の低レベルインプットへの接続もしくは他のサブウーフ ァーへの接続に関しては 図2 を参照してください。 低レベルアウトプットをともなうAVレシーバーに接続する場合には 図3 を参照してください。 レベルコントローラー（6） ベース音のボリュームをお好みの高さに設定するには、このコントローラーを以下のように設定して

1． アンプのベースコントローラーを中央（リニア）に設定します。 2． 重要事項：レベルコントローラーのつまみが止まるまで左に回します（最小のボリューム）。 3． 音楽をかけて、ボリュームをお好みの音量になるまで徐々に上げていきます。 4． レベルコントローラーを使って、ベースレベルをお好みの音量に合わせてください。 注意： AVレシーバーのサブウーファーアウトプットに接続する場合、レシーバーのセットアップの 際、サブウーファーレベルを0dB に設定してください。 分離周波数コントローラー（7） サブウーファーが機能するぎりぎりの最高周波数に設定するには、このコントローラーを用います。 棚型スピーカーと併用する際には、周波数を100Hz～150Hz に設定してください。スタンド型スピー カーをご使用の際には、周波数を 50Hz～100Hz に設定してください。 Aurora Sub 30A_Manual.indd 45 11/14/2017 9:21:15 AM46 位相スイッチ(8) 位相スイッチは、通常0°に設定しておいてください。サブウーファーとフロントサテライトとの間の 距離が大きい場合や、仕様空間の音響特性が好ましくない場合など、位相設定を180°にしておいた方 が有利なことが、稀にあります。しかし原則としては、基本音域下部がフルに響く位置が適切な設定

ヒューズ（9） ヒューズは、アンプ裏側のヒューズ止め具の横に記入されているタイプ以外はご使用になれません。

表面の清掃は家庭用のマイルドな洗剤で行ってください。家具用艶出しクリーナー等はご使用にならない

配置構成： バスリフレックス, frontfire 搭載： 30 cmロングストロークドライバー 出力能力RMS/Max.： 125 / 250 Watt 周波数範囲： 22 – 150 Hz 分離周波数： 50 – 150 Hz調整可能 寸法（幅ｘ高ｘ奥行）： 350 x 465 x 445 mm

技 術 仕 様 データは変 更することがありますのでご 注 意ください。 Aurora Sub 30A_Manual.indd 46 11/14/2017 9:21:15 AM47
