MANUALE UTENTE Aurora Sub 30A HECO

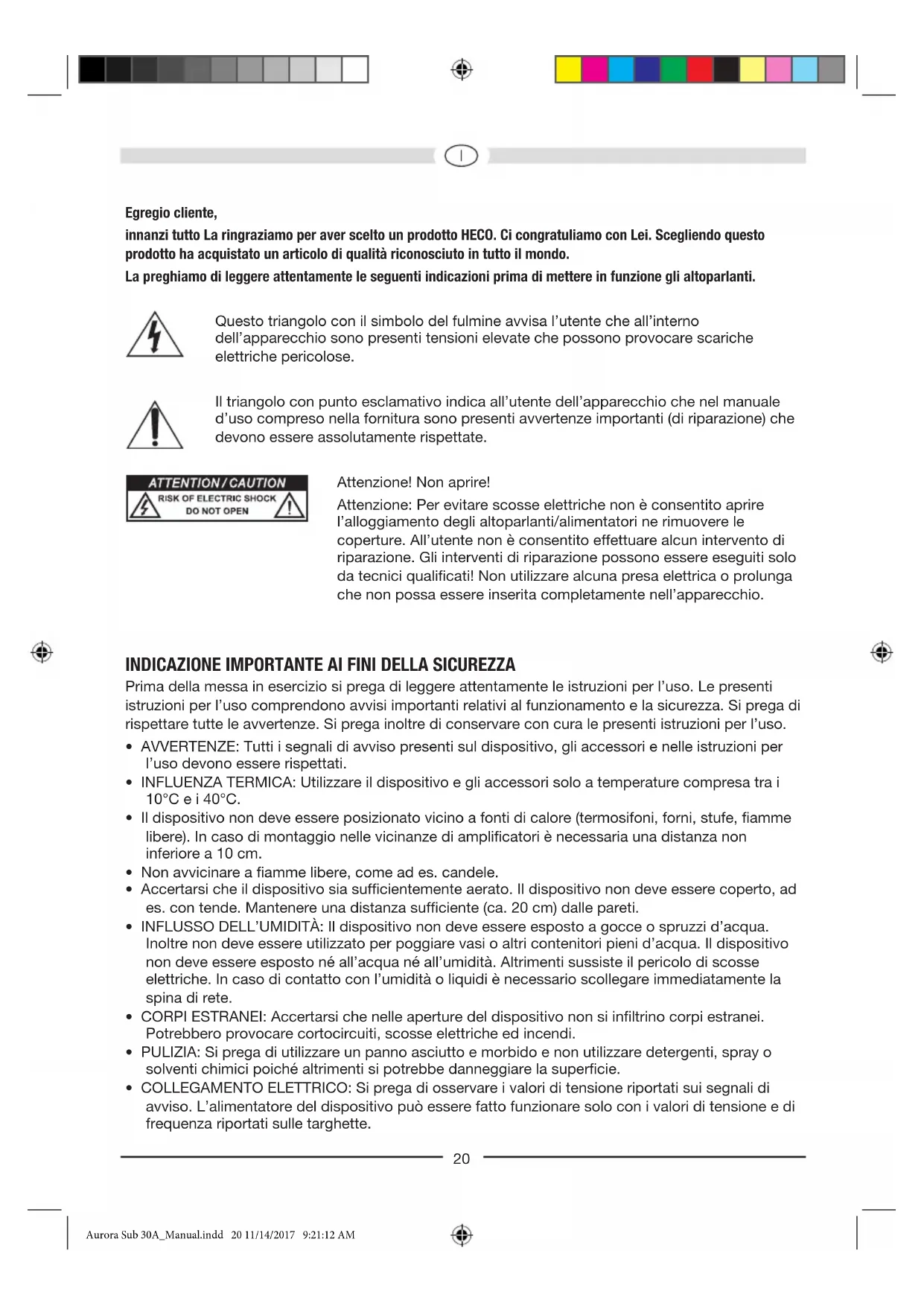

Aurora Sub 30A_Manual.indd 19 11/14/2017 9:21:12 AM20 Egregio cliente, innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. Questo triangolo con il simbolo del fulmine avvisa l’utente che all’interno dell’apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose. Il triangolo con punto esclamativo indica all’utente dell’apparecchio che nel manuale d’uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispettate. Attenzione! Non aprire! Attenzione: Per evitare scosse elettriche non è consentito aprire l’alloggiamento degli altoparlanti/alimentatori ne rimuovere le coperture. All’utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualificati! Non utilizzare alcuna presa elettrica o prolunga che non possa essere inserita completamente nell’apparecchio.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Prima della messa in esercizio si prega di leggere attentamente le istruzioni per l’uso. Le presenti istruzioni per l’uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispettare tutte le avvertenze. Si prega inoltre di conservare con cura le presenti istruzioni per l’uso.

• AVVERTENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l’uso devono essere rispettati.

• INFLUENZA TERMICA: Utilizzare il dispositivo e gli accessori solo a temperature compresa tra i 10°C e i 40°C.

• Il dispositivo non deve essere posizionato vicino a fonti di calore (termosifoni, forni, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distanza non inferiore a 10 cm.

• Non avvicinare a fiamme libere, come ad es. candele.

• Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distanza sufficiente (ca. 20 cm) dalle pareti.

• INFLUSSO DELL’UMIDITÀ: Il dispositivo non deve essere esposto a gocce o spruzzi d’acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contenitori pieni d’acqua. Il dispositivo non deve essere esposto né all’acqua né all’umidità. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l’umidità o liquidi è necessario scollegare immediatamente la spina di rete.

• CORPI ESTRANEI: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.

• PULIZIA: Si prega di utilizzare un panno asciutto e morbido e non utilizzare detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.

• COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L’alimentatore del dispositivo può essere fatto funzionare solo con i valori di tensione e di frequenza riportati sulle targhette. Aurora Sub 30A_Manual.indd 20 11/14/2017 9:21:12 AM21

• PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l’apparecchio non è utilizzato per un periodo prolungato (ad es. vacanze) si consiglia di staccare la spina dalla presa di corrente. Anche in caso di temporale è necessario scollegare l’apparecchio dalla rete elettrica. In questo modo si evita il danneggiamento da fulmine o sovratensione.

• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l’uso e disposto in modo tale che nessuno possa calpestarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzano spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.

• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.

• SOVRACCARICO: Le prese elettriche, le prese multiple e le prolunghe non devono essere sovraccaricate. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.

• MONTAGGIO: Si prega di rispettare le istruzioni di montaggio.

• Il dispositivo deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.

• Utilizzare solo accessori originali in dotazione o indicati dal produttore. DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO: Nel caso dei seguenti danni è necessario che l‘apparecchio venga scollegato immediatamente dalla rete elettrica contattando per la riparazione un addetto specializzato:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l’utilizzo dell’apparecchio. Sostituire, e non riparare, il cavo danneggiato.

• Danni alla presa di alimentazione del dispositivo.

• Nel caso in cui nell’apparecchio si dovesse infiltrare dell’umidità o acqua oppure nel caso in cui nell’apparecchio siano caduti corpi estranei.

• Quando l’apparecchio è caduto e l’alloggiamento è danneggiato.

• Quando l’apparecchio non funziona correttamente nonostante si siano rispettate tutte le avvertenze riportate nelle istruzioni per l’uso. È permesso effettuare delle modifiche susseguenti solo se queste sono approvate dal produttore. Per la riparazione è possibile impiegare solo pezzi di ricambio originali. Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell’apparecchio per poter garantire un funzionamento perfetto e sicuro. Gli interventi di riparazione devono essere affidati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o altri rischi.

IL SUBWOOFER ATTIVO HECO AURORASUB30A

Questo apparecchio si adattato otticamente ed acusticamente alla serie di altoparlanti HECO AURORA. Ovviamente può essere combinato anche con qualsiasi altro tipo di altoparlante. Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli apparecchi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inoltre di osservare le indicazioni dettate nel manuale d’uso del proprio ricevitore/amplificatore e degli altoparlanti. Aurora Sub 30A_Manual.indd 21 11/14/2017 9:21:12 AM22 MONTAGGIO La frequenza trasmessa dal subwoofer non è percepibile dall‘udito umano e per questo in generale il montaggio non risulta particolarmente difficile. Si consiglia tuttavia una sistemazione davanti alla postazione di ascolto vicino agli altoparlanti frontali. Si consiglia inoltre di mantenere una distanza laterale verso oggetti e pareti di almeno 30 cm ed una distanza dalla parte posteriore di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi. GLI ELEMENTI DI CONTROLLO DEL SUBWOOFER (FIGURA 1) Collegamento alla rete (1) Essendo un subwoofer con amplificatore integrato, deve essere collegato alla rete mediante il cavo fornito in dotazione. Interruttore di rete (2), Spia di accensione (3), Interruttore di accensione (4) Interruttore di rete ON Interruttore di rete OFF Interruttore di accensione ON Subwoofer in funzionamento continuo, la spia di accensione è verde. Impostazione pratica per la riproduzione di programmi con lunghi passaggi silenziosi (si evita uno spegnimento involontario del subwoorfer). Subwoofer disattivato, spia di accensione spenta. Quando l’apparecchio non viene utilizzato per un periodo prolungato, si consiglia di scegliere questa impostazione. Interruttore di accensione AUTO Subwoofer inizialmente in modalità di standby-Betrieb, la spia di accensione è rossa. Quando il subwoofer riceve un segnale dal ricevitore, questi si accende automaticamente e la spia di accensione è verde. Quando il subwoofer non riceve più alcun segnale, dopo alcuni minuti passa automaticamente in modalità standby, il LED è rosso. Impostazione consigliata. Ingresso line (5) Per il collegamento ad uscite di livelli bassi di un ricevitore/amplificatore (funzionamento stereo). Vedere figura 2. Per il collegamento ad un ricevitore AV con uscita subwoofer per bassi, vedere figura 3. Regolatore del livello (6) Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell‘amplificatore.

2. Molto importante: girare il regolatore del livello fino alla posizione d‘arresto sinistra (volume

3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell‘amplificatore.

4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

Avviso: per il collegamento di un ricevitore AV all‘uscita del subwoofer è necessario impostare il livello del subwoofer nel Setup del ricevitore a 0dB. Aurora Sub 30A_Manual.indd 22 11/14/2017 9:21:12 AM23 Regolatori di separazione frequenza (7) Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altopar-lanti da scaffale si consiglia di impostare la frequenza su 100 – 150 Hz, se si impiegano altoparlanti fissi è consigliata un‘impostazione tra 50 – 100 Hz L’interrutore di fase (8) Nel funzionamento normale si consiglia di posizionare l‘interruttore di fase su 0°. In pochi casi potrebbe essere vantaggioso impostare la fase su 180° (ad es. In caso di distanza elevata tra subwoofer ed i satelliti frontali o in caso di caratteristiche acustiche sfavorevoli dell‘ambiente) Generalmente vale: La posizione corretta è quella nella quale il campo del suono fondamentale inferiore risuona in modo più pieno. Fusibile (9) Devono essere impiegati solo fusibili del tipo indicato sul retro dell‘amplificatore nel triangolo stampato di fian-co al portafusibile. PULIZIA Si prega di utilizzare un panno asciutto e morbido e non utilizzare detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie. DATI TECNICI Configurazione: Subwoofer attivo bassreflex, principio ‚frontfire‘ Dotazione: Eccitatore a corsa lunga da 30 cm Potenza d’uscita RMS/max.: 125 / 250 Watt Gamma di frequenza: 22 – 150 Hz Frequenza di taglio: 50 – 150 Hz regolabile Dimensioni (largh. x alt. x prof.): 350 x 465 x 445 mm Accessori: Cavo di rete
