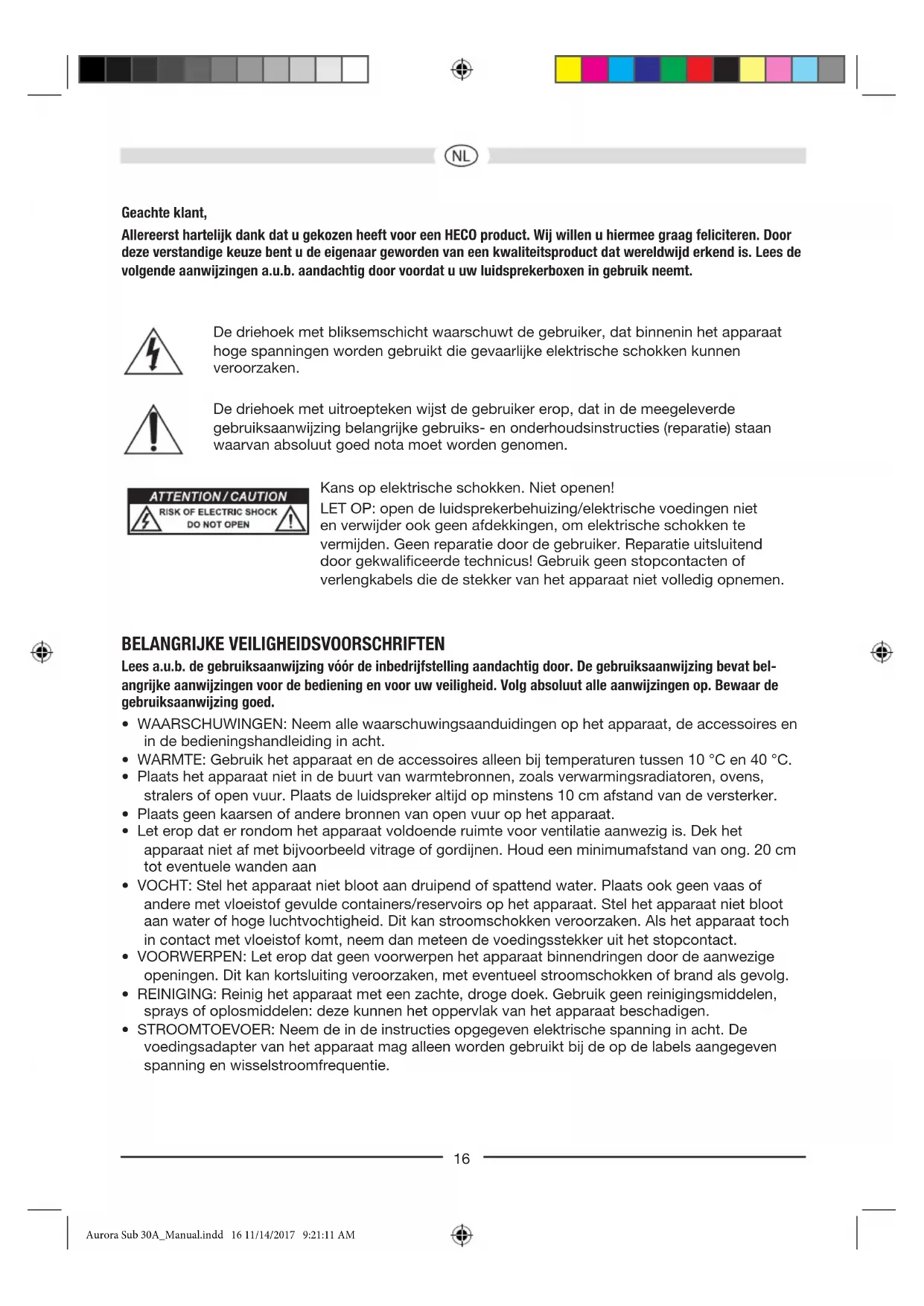

GEBRUIKSAANWIJZING Aurora Sub 30A HECO

Allereerst hartelijk dank dat u gekozen heeft voor een HECO product. Wij wollen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteit'sproduct dat wereldwijd erkend is. Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

De driehoek met blikkemschicht waarschuwt de gebruiker, dat binnenin het apparaat hoge spanningen worden gebruikt die gevaarlijke elektrische schokken können veroorzaken.

De driehoek met uitroepteken wijst de gebruiker erop, dat in de meegeleverde gebruiksaanwijzing belangrijke gebruiks- en onderhoudsinstructies (reparatie) staan waarvan absolut goednota moet worden genomen.

Kans op elektrische schokken. Niet openen!

LET OP: open de luidsprekerbehuzing/elektrische voedingen nicht en verwijder ook geen afdekkingen, om elektrische schokken te vermijden. Geen reparatie door de gebruiker. Reparatie uitsluitend door gekwalificeerde technicus! Gebruik geen stopcontacten of verlangkabels die de stekker van het apparaat Niet volledig opnemen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees a.u.b. de gebruiksaanwijzing vór de inbedrijfstelling aandachtig door. De gebruiksaanwijzing bevat belangrijke aanwijzingen voor de bediening en voor uw verilighed. Volg absolut het aanwijzingen op. Bewaar de gebruiksaanwijzing goed.

WAARSCHUWINGEN: Neem alle waarschuwingsaanduidingen op het apparaat, de accessoires en in de bedieningshandleiding in acht.
- WARMTE: Gebruik het apparaat en de accessoires alleen bij temperaturen:tussen 10^ en 40^
- Plaats het apparaat Niet in de buurt van warmtebronnen, zoals verwarmingsradiatoren, ovens, stralers of open vuur. Plaats de luidspreker algid op minstens 10 cm afstand van de versterker.
- Plaats geen kaarsen of andere bronnen van open vuur op het apparaat.
- Let erop dat er rondon het apparaat voldoende ruimte voor ventilatie aanwezig is. Dek het apparaat Niet af met bijvoorbeeld vitrage of gordijnen. Houd een minimumafstand van ong. 20 cm tot eventuele wanden aan
- VOCHT: Stel het apparaat Niet bloot aan drupend of spattend water. Plaats ook geen vaas of andere met vloeistof bevulde containers/reservoirs op het apparaat. Stel het apparaat Niet bloot aan water of hoge luchtvochtigheid. Dit kan stroomschokken veroorzaken. Als het apparaat toch in contact met vloeistof komt, neem dan meteen de voedingsstekkeruit het stopcontact.
- VOORWERPEN: Let erop dat geen voorwerpen het apparaat binnendringen door de aanwezigopeningen. Dit kan kortsluiting veroorzaken, met eventuele stroomschokken of brand als gevolg.
- REINIGING: Reinig het apparaat met een zachte, droge doek. Gebruik geen reinigingsmiddelen, sprays of oplosmiddelen: deze können het oppervlak van het apparaat beschaden.
- STROOMTOEVOER: Neem de in de instructies opgegeven elektrische spanning in acht. De voedingsadapter van het apparaat mag alleen worden gebruikt bij de op de labels aangegeven spanning en wisselstroomfrequentie.

NL

• BLIKSEMBEVEILIGING/VOORZORGSGMAATREGELEN: Als het apparaat gedurende langereijd (b.v. in de vakantie) Niet worden gebruikt,要去 het van het elektriciteitsnet worden geschaden door de stekker uit het stopcontact te trekken. Het apparaat要去 ook bij onweer van het elektriciteitsnet worden geschaden. Zodoende worden een beschadiging door blikseminslag en overspanning verhinder.
• NETSNOER: Het netsnoer要去 algid bedrijfsklaar zich en zodanig worden geleid dat niemand er op kan gaan staan. Let er ook op dat het snoer Niet bekneld raakt door voorwerpen die het hunnen beschadigen. Als u stekkers en stekkerdozen gebruikt, let er dan op dat het snoer Niet knikt op het punt waarop het uit de contactdoos komt. Het netsnoer Niet met vochtige handen vastpakken of aansluiten.
• De voedingsstekker fungeert als uitschakelvoorziening en要去igt vrij toegankelijk zijn.
• OVERBELASTING: Zorg ervoor dat stopcontacten, stekkerdozen en verlengingskabels nicht te zwaar worden belast worden. Overbelasting kan leiden tot stroomschokken en brand.
• PLAATSING: Neem de montage-instructies in acht.
• Plaats het apparaat uitsluitend op een vaste ondergrond, Niet op beweegbare onderstellen. Dit kan leiden tot lichamelijk letsel.
• Gebruik uitsluitend de meegeleverde of door de fabrikant goedgekeurde, originele accessoires.

SCHADE DIE DOOR EEN VAKMAN MOET WORDEN HERSTELD:

Onderbreek bij de volgende beschadigingen onmiddelijk de stroomtoevoer maar het apparaat en LAST het door een vakman repareren:

• Bij zichtbare beschadigingen aan de netkabelkabel mag het apparaat Niet meer gebruikt worden.
  Een beschadigde kabel mag Niet gerepareerd, maar要去 compleetervangen worden.
• Als de voedingsingang van het apparatus is beschadigd.
• Als�回 of water in het apparaat is gedrongen, of voorwerpen in het apparaat zijn gevall.
• Als het apparaat is gezallen en de behuizing is beschadigd.
• Als het apparaat Niet correct fonctioneert, ook wonneer u alle instructies in de bedieningshandleiding in acht hebt genomen.

Er mogen alleen veranderingen aan het apparaat worden doorgevoerd die de fabrikant hebft goedgekeurd.

Bij reparatie mogen uitsluitend originele onderdelen worden gebruikt.

Laat na reparatie van het apparaat een veiligheidscontrole uitvoeren, zodate u er zeker van bent dat het correct en veilig functioneert.

Reparaties door leken konnen leiden tot bloatstelling aan gevaarlijke hoge spanning of andere risico's. Laat reparaties waarom.altijd door gekwalificeerde Personen uitvoeren.

DE ACTIEVE SUBWOOFER HECO AURORA SUB 30A

Dit apparatus is akoestisch en optisch optimaal afgestemd op de HECO AURORA luidsprekerserie, maar vanzelfsprekind kan het apparatus ook worden gecombineerd met andere luidsprekers.

Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zich. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betreffende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acht.

PLAATSING

Het door de subwoofer weergegeven freiagentiebereik is voor het menselijk oor ruimtelijk nicht hoorbaar. Daarom is deplaatsing over het algemeen ongecompliceerd. Wij adviserenECHTER om het apparaat voor de hoorplaats in de buurt van de frontluidspreker te plaatsen.Voorts adviseren wij om er op te letten dat de afstand maar voorwerpen en muren zijdelings tenminste 30~cm bedraagt enaar achteren toe tenminste 20~cm . Hierdoor voorkomt u dat de basweergave negatif worden beinvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1)

Netaansluiting(1)

Het betreft een subwoofer met ingebouwde versterker, waarom要去 deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten.

Netschakelaar (2), power l.e.d. (3), power-schakelaar (4)

	Netschakelaar ON Netschakelaar OFF
Power-schakelaar ON	Subwoofer in permanent bedrijf, de power-l.e.d. brandt groen.Voordelige instelling voor de weergave van programme's met lange en zachtte passages (een abusievelijk inschakelen van de subwoofer worden vermeden).	Subwooferuitgeschakeldpower-l.e.d.uit.Als het apparaatvoor een langereperiode nicht worden gebruikt, verdientdeze instelling de Voorkeur.
Power-schakelaar AUTO	Subwoofer eerst in standby bedrijf, de power l.e.d. brandt rood.Zodra de subwoofer een signaal van de receiver ontvangt,wordt hij automatisch wee ingeschakeld. De power-l.e.d.brandt groen.Zodra de subwoofer enkele minutes lang geen signaal meer ontvangt, wordt hij automatisch wee overgeschakeld opstandby bedrijf, de l.e.d. brandt rood.Aanbevolen instelling.

Line ingangen (5)

Zie afbeelding 2 voor het aansluten van de laagniveau-uitgangen van een receiver/versterker (stereobedrijf).

Zie afbeelding 3 voor het aansluiten op een AV receiver met laagniveau-subwooferuitgang.

Niveauregelaar (6)

Met deze regelaar(Int)kunt u het geluidsniveau in het lagetonen bereik maar wens instellen. Ga hiervoor als volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag waar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

Attentie: bij het aansluiten op de subwoofer-uitgang van een AV-receiver moet het subwoofer-niveau in het setup van de receiver ingesteld zich op 0dB.

NL

Scheidingsfrequentieregelaar (7)

Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met rekluidsprekers dient de scheidingsfrequentie te worden ingesteld op 100Hz - 150Hz . Bij het gebruik van staande luidsprekers adviseren wij een instelling van 50Hz - 100Hz .

Faseschakelaar (8)

Over het algemeen要去 de faseschakelaar worden ingesteld op AV (0^) . In een enkele uitzondering kan hetECHTER van Voordeel zijn de fase in te stellen op 180^ (bijvoorbeeld als de subwoofer en de front-satellieten erg ver van elkaar af staan of in geval van ongunstige akoestische eigenschappen van de ruimte). Principieel geldt: de stand waar bij het onderste basistoonbereik voller klingt, is het juiste.

Zekering (9)

Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouser aan de achterkant van de versterker.

ONDERHOUD

Reinig het apparaat met een zachte, droge doek. Gebruik geen reinigingsmiddelen, sprays of oplosmiddelen: deze können het oppervlak van het apparaat beschadigen.

TECHNISCHE GEGEVENS

Configuratie: Actief Subwoofer bassreflex, ,frontfire' principe

Uitgangsvermogen RMS/max.: 125 / 250 Watt

Frequentiebereik: 22 - 150 Hz

Scheidingsfrequentie: 50 - 150 Hz regelbaar

Afmetingen (bxhxd): 350 × 465 × 445 ~mm

Accessoires: netkabel

TECHNISCHE WIJZIGENG NOVORBEHOUDEN
