MANUAL DE UTILIZADOR P22S Uebler

Kit de extensão para suporte de bicicletas Página 43

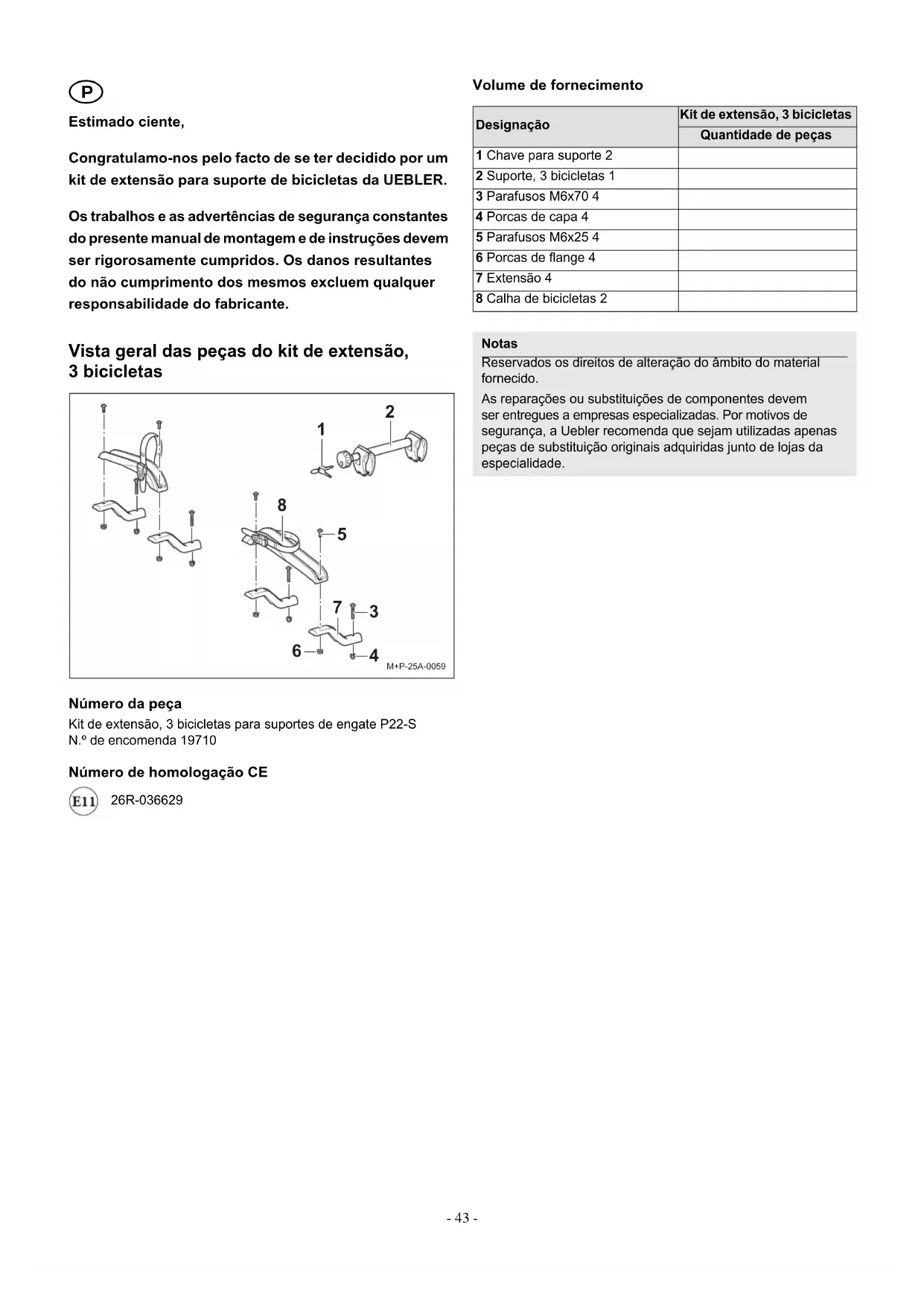

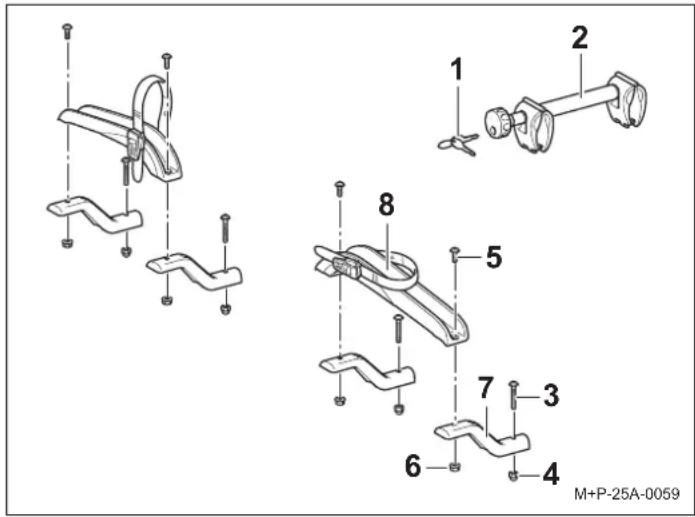

Estimado ciente, Congratulamo-nos pelo facto de se ter decidido por um kit de extensão para suporte de bicicletas da UEBLER. Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. Os danos resultantes do não cumprimento dos mesmos excluem qualquer responsabilidade do fabricante. Vista geral das peças do kit de extensão, 3 bicicletas Número da peça Kit de extensão, 3 bicicletas para suportes de engate P22-S N.º de encomenda 19710 Número de homologação CE 26R-036629 Volume de fornecimento

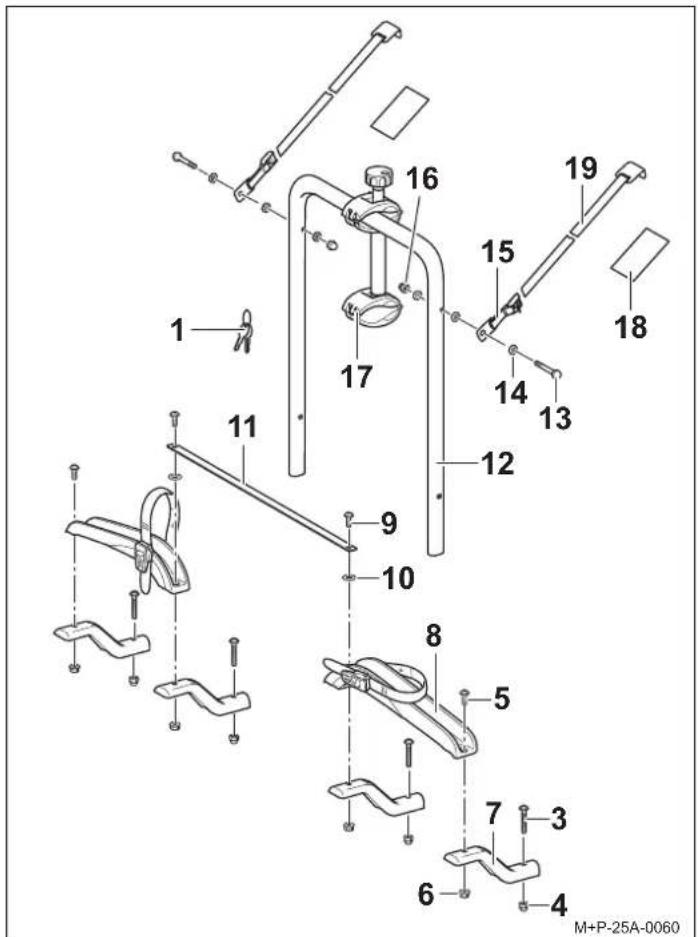

M+P-25A-0059 Designação Kit de extensão, 3 bicicletas Quantidade de peças 1 Chave para suporte 2 2 Suporte, 3 bicicletas 1 3 Parafusos M6x70 4 4 Porcas de capa 4 5 Parafusos M6x25 4 6 Porcas de flange 4 7 Extensão 4 8 Calha de bicicletas 2 Notas Reservados os direitos de alteração do âmbito do material fornecido. As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segurança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especialidade.- 44 - Vista geral das peças do kit de extensão, 4 bicicletas Número da peça Kit de extensão, 4 bicicletas para suporte de engate P32-S N.º de encomenda 19720 Número de homologação CE 26R-036629 Volume de fornecimento Dados técnicos

ver placa de identificação no dispositivo de reboque Ferramentas necessárias

M+P-25A-0060 Designação Kit de extensão, 4 bicicletas Quantidade de peças 1 Chave para suporte 2 3 Parafusos M6x70 4 4 Porcas de capa 4 5 Parafusos M6x25 2 6 Porcas de flange 4 7 Extensão 4 8 Calha de bicicletas 2 9 Parafusos M6x30 2 10 Arruelas planas 2 11 Barra de extensão 1 12 Estrutura do suporte 1 13 Parafusos M6x40 2 14 Arruelas planas 6 15 Fivelas 2 16 Porcas de capa 2 17 Suporte, 4 bicicletas 1 18 Película de protecção da pintura para porta traseira

19 Correias tensoras 2 Notas Reservados os direitos de alteração do âmbito do material fornecido. As reparações ou substituições de componentes devem ser entregues a empresas especializadas. Por motivos de segurança, a Uebler recomenda que sejam utilizadas apenas peças de substituição originais adquiridas junto de lojas da especialidade. Peso próprio P22-S + kit de extensão para no máx. 3 bicicletas 16 kg P32-S + kit de extensão para no máx. 4 bicicletas 18 kg Carga máxima (capacidade de carga) P22-S + kit de extensão, a partir do valor D

6,7 kN - com carga de apoio mín. de 50 kg - com carga de apoio mín. de 75 kg 34 kg 52 kg P32-S + kit de extensão, a partir do valor D

6,7 kN - com carga de apoio mín. de 75 kg - com carga de apoio mín. de 90 kg 57 kg 72 kg Diâmetro máximo do tubo do quadro da bicicleta Tubo redondo 75 mm Tubo oval 75x45 mm- 45 - Montar o kit de extensão

• aplicável no kit de extensão, 3 bicicletas ** aplicável no kit de extensão, 4 bicicletas

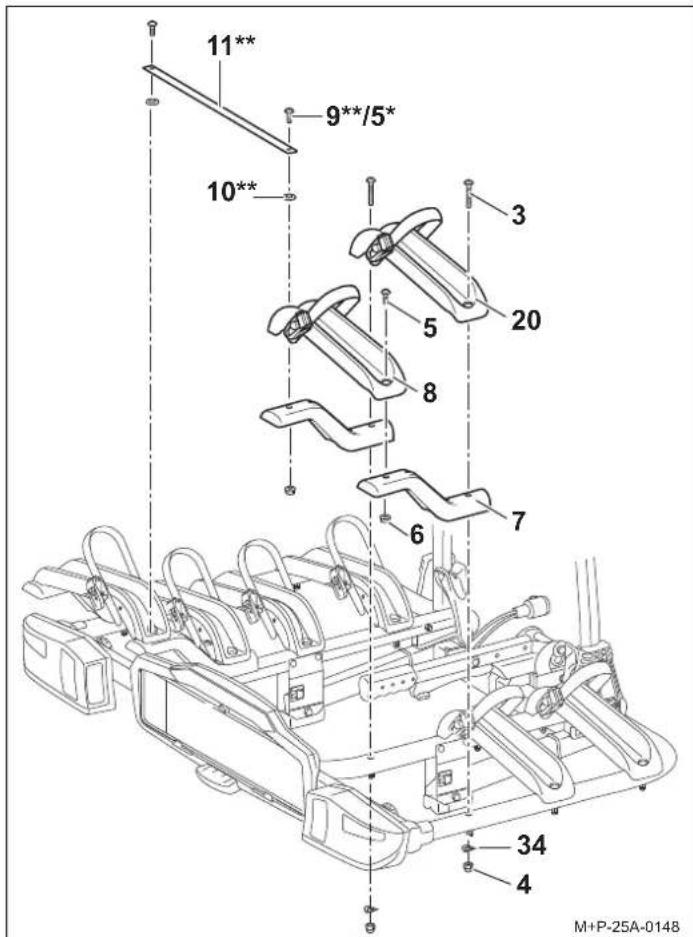

1. Desmontar a calha para roda (20). Não utilizar mais parafusos

2. Montar as extensões (7) com calha para roda (20), parafusos (3)

M6x70, arruela de afastamento (34) e porca (4).

3. Kit de extensão, 3 bicicletas: apertar as calhas para roda (8)

com parafusos (5) M6x25 e porcas (6).

4. Kit de extensão, 4 bicicletas: apertar as calhas para roda (8)

com barra de extensão (11), parafusos (5) M6x25 e (9) M6x30, arruelas de afastamento (10) e porcas (6). Armação de suporte para o kit de extensão 4. Colocação da bicicleta

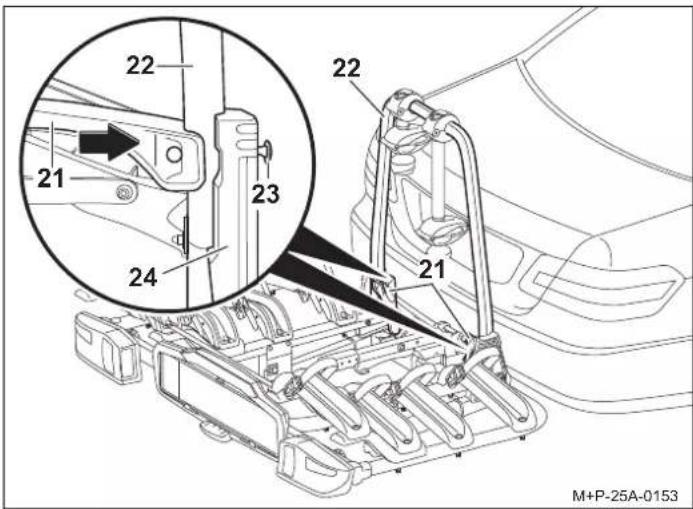

1. Abrir os tensores rápidos (21) para cima, de ambos os lados,

2. Pressionar os tensores rápidos (21) contra a armação de

suporte (22) e empurrar os parafusos (23), tanto quanto apresentado, para fora da guia de plástico (24).

3. Com o auxílio da chave de parafusos com olhal de tam. 8 (23),

desapertar os parafusos completamente.

4. Retirar a armação de suporte (22) do suporte de bicicletas.

5. Desmontar o suporte de bicicletas, ver o manual de montagem

e de instruções do suporte de bicicletas P22-S/P32-S.

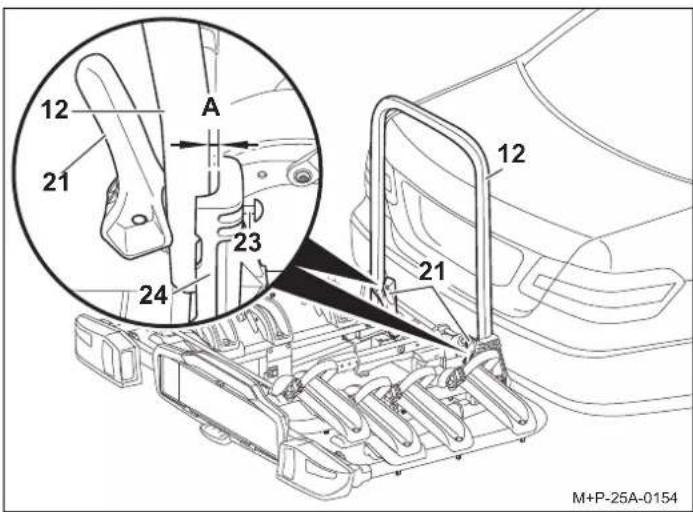

6. Colocar a armação de suporte (12) do kit de extensão sobre

posição de transporte, na armação de suporte (12), e apertar os parafusos (23) até que a distância entre a armação de suporte (12) e a guia de plástico (24) seja de 9 mm (A). Nota Descreve-se e apresenta-se a montagem do kit de extensão, 4 bicicletas para o suporte de bicicletas P32-S. Aquando da montagem do kit de extensão, 3 bicicletas para o suporte de bicicletas P22-S deve-se proceder adequadamente.

M+P-25A-0148 Nota Os parafusos (23) podem, eventualmente, estar entalados no ponto nodal da guia de plástico (24). Neste caso, pressionar os tensores rápidos (21) com mais força contra a armação de suporte (22).

8. Voltar a fechar os tensores rápidos (21) completamente para

baixo, de forma a que a armação do suporte (12) fique fixa.

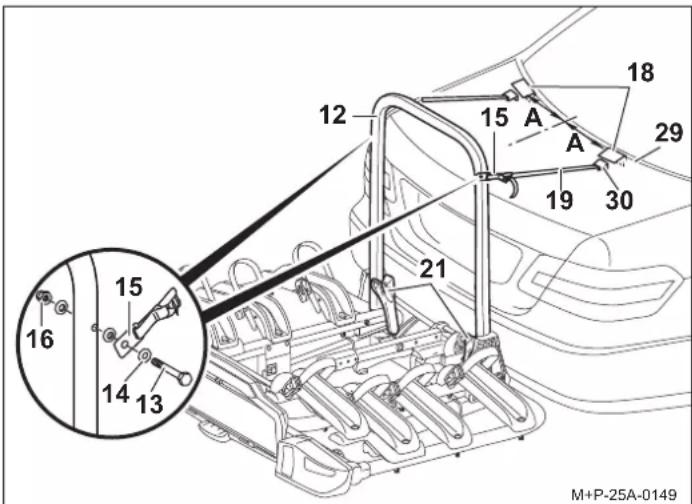

9. Apertar as fivelas (15) com parafusos (13), anilhas (14)

e porcas (16) de forma a que as fivelas (15) ainda possam rodar.

10. Colar película de proteção de pintura (18) sobre a porta

traseira (29). A medida (A) deve ser de aprox. 200 mm.

11. Colocar os ganchos (30) na porta traseira (29) e apertar

a correia tensora (19) com as fivelas (15). Montagem das bicicletas Cuidado Ao fechar os tensores rápidos (21) existe o perigo de esmagamento. Ter atenção para não entalar as mãos ao fechar os tensores rápidos (21). Nota No caso de a armação do suporte (12) estar muito solta, abrir os tensores rápidos (21) de ambos os lados para cima, em aprox. 90°, pressionar os parafusos (23) para fora, para continuar a apertar um quarto de volta e voltar a fechar completamente os tensores rápidos (21). No caso de os tensores rápidos (21) não se fecharem ou apenas o fizerem com muita dificuldade, abrir os tensores rápidos (21), de ambos os lados, em aprox. 90° para cima, pressionar os parafusos (23) para fora, para desapertar um quarto de volta e voltar a fechar completamente os tensores rápidos (21). No caso de os tensores rápidos (21) continuarem a não se fechar ou apenas o fizerem com muita dificuldade, repetir o procedimento. Cuidado Os ganchos (30) não podem ser presos a peças de plástico (p.ex.defletor traseiro) ou vidros.

M+P-25A-0149 Cuidado O suporte de bicicletas para reboque é adequado para transporte de bicicletas. Apenas podem ser transportadas bicicletas com um peso máx. de 30 kg/cada no suporte de bicicletas. Não é permitido exceder a carga útil máxima do suporte de bicicletas, a carga vertical do dispositivo de reboque nem o peso total máximo permitido ou a carga máxima do eixo do veículo (Consultar manual de instruções do veículo). Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado As bicicletas devem ser fixas ao suporte de bicicletas de modo uniforme e com um centro de gravidade baixo, sendo fixas com um suporte, respetivamente, ao quadro da bicicleta e com cintas tensoras nas rodas dianteira e traseira, protegendo-as contra quedas. Em caso de incumprimento destas disposições, as bicicletas e/ou peças soltas podem ser projetadas, em andamento, originando acidentes na circulação automóvel, com os danos materiais e pessoais associados. Antes da montagem, retirar a cadeira para crianças e todas as peças soltas, como sendo cantis, alforjes, baterias das bicicletas elétricas, e guardar. Cuidado Existe perigo de ferimentos em caso de derrapagem/queda das bicicletas. Fixe as bicicletas contra derrapagens/queda. A montagem e desmontagem das bicicletas deve ser realizada com a ajuda de uma segunda pessoa.- 47 - Montar bicicletas para o kit de extensão, 3 bicicletas

Montar as duas primeiras bicicletas, ver o manual de montagem e de instruções dos suportes de bicicletas P22-S/P32-S.

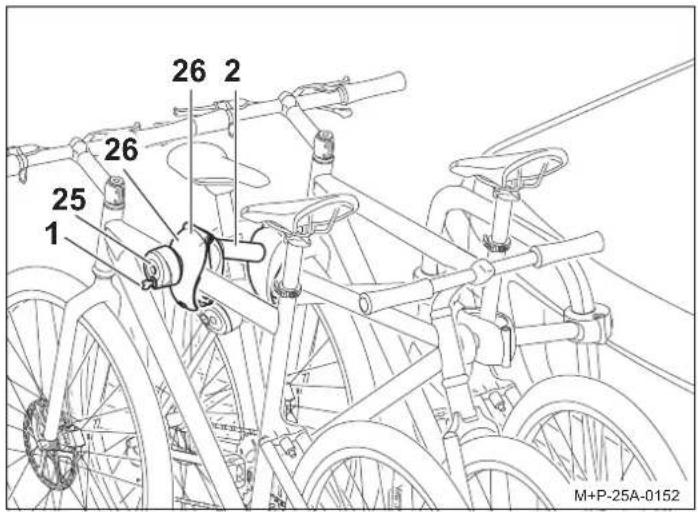

2. Posicionar a terceira bicicleta da mesma forma que a primeira

bicicleta e, com o suporte (2) da segunda bicicleta, fixar a terceira em local adequado.

3. Apertar o grampo (26) com o punho rotativo (25),

trancar com a chave (1) e retirar a chave (1).

4. Fixar as contas de fixação, ver o manual de montagem

e de instruções dos suportes de bicicletas P22-S/P32-S. Montar bicicletas para o kit de extensão, 4 bicicletas

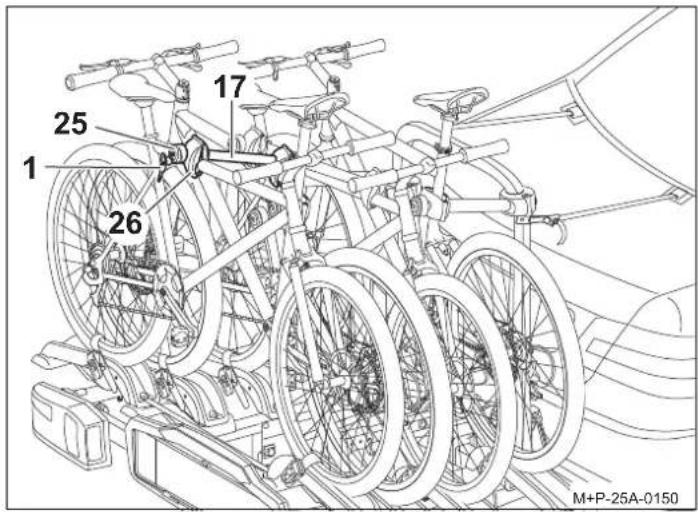

1. Montar as três primeiras bicicletas, ver o manual de montagem

e de instruções dos suportes de bicicletas P22-S/P32-S.

2. Posicionar a quarta bicicleta de forma analógica à segunda

bicicleta e fixar o suporte (17) da terceira bicicleta na quarta bicicleta numa posição adequada.

3. Apertar o grampo (26) com o punho rotativo (25),

trancar com a chave (1) e retirar a chave (1).

4. Fixar as contas de fixação, ver o manual de montagem

e de instruções dos suportes de bicicletas P22-S/P32-S. Retirar as bicicletas As bicicletas são retiradas pela sequência inversa. Nota As bicicletas mais pesadas devem ser montadas mais próximo do veículo, as mais leves (p.ex. bicicletas de criança) devem ser montadas na parte posterior do suporte de bicicletas. Montar a primeira bicicleta com a cremalheira virada para o veículo. Cuidado Fixar o suporte (2) ao quadro da bicicleta, uma vez que os outros componentes da bicicleta podem ficar danificados. Não podem ficar peças presas, p.ex. cabos das mudanças ou dos travões. As pinças danificadas devem ser substituídas de imediato. Nota Os parafusos roscados dos suportes devem ser limpos e lubrificados em intervalos regulares para evitar que os punhos rotativos fiquem calcinados.

M+P-25A-0152 Nota As bicicletas mais pesadas devem ser montadas mais próximo do veículo, as mais leves (p.ex. bicicletas de criança) devem ser montadas na parte posterior do suporte de bicicletas. Montar a primeira bicicleta com a cremalheira virada para o veículo. Cuidado Fixar o suporte (17) ao quadro da bicicleta, uma vez que os outros componentes da bicicleta podem ficar danificados. Não podem ficar peças presas, p.ex. cabos das mudanças ou dos travões. As pinças danificadas devem ser substituídas de imediato. Nota Os parafusos roscados dos suportes devem ser limpos e lubrificados em intervalos regulares para evitar que os punhos rotativos fiquem calcinados. M+P-25A-0150

Inclinar o suporte de bicicletas O suporte de bicicletas P22-S + kit de extensão para no máx. 3 bicicletas pode ser inclinado para a carga e descarga do veículo, ver o manual de montagem e de instruções dos suportes de bicicletas P22-S/P32-S. Abrir/fechar a estrutura do suporte A estrutura do suporte pode ser dobrada de forma a ocupar pouco espaço, ver o manual de montagem e de instruções dos suportes de bicicletas P22-S/P32-S. Preparação para a deslocação Se o suporte de bicicletas não estiver totalmente carregado, verificar se:

• foram retirados e devidamente guardados todos os suportes desnecessários da armação.

• foram retiradas e guardadas todas as chaves.

• as cintas tensoras das calhas das rodas foram fechadas. Nota Com o suporte de acoplamento P32-S + o kit de extensão (ref.ª de encomenda 19720) para no máximo 4 bicicletas, já não é possível as mesmas tombarem, devido ao peso e à correia tensora a ser utilizada. Nota Os tensores rápidos e estrutura do suporte devem ser limpos com água e sabão regularmente ou em caso de sujidade/ dificuldades no movimento. Cuidado Todas as uniões roscadas e fixações do suporte de bicicletas e das bicicletas propriamente ditas devem, após a montagem, voltar a ser controladas e reapertadas, caso necessário, antes de iniciar uma viagem mais prolongada. O bom funcionamento do dispositivo de iluminação também deve ser verificado antes de qualquer deslocação. Em caso de incumprimento do disposto, é possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Este controlo depende das condições da estrada, devendo ser repetido periodicamente. Nota A matrícula e o dispositivo de iluminação do suporte de bicicletas não podem ficar encobertos.- 49 - Advertências de segurança gerais O condutor do veículo é responsável por assegurar que a sua visão e a sua audição não sejam prejudicadas pela carga ou pelo estado do veículo. Deve garantir que o veículo e a carga obedecem aos requisitos e que a carga em nada prejudica a segurança rodoviária do veículo. As iluminações e os dispositivos de iluminação recomendados devem estar presentes também durante o dia e estar funcionais. Estas instruções de montagem e de utilização contém a aprovação genérica do suporte de bicicletas para dispositivos de reboque, devendo as mesmas acompanhar sempre o veículo. Tenha em atenção as especificações legais de utilização de suportes de bicicletas nos países de utilização. Cuidado Os trabalhos e as advertências de segurança constantes do presente manual de montagem e de instruções devem ser rigorosamente cumpridos. O suporte de bicicletas para reboque destina-se exclusivamente ao transporte de bicicletas. O suporte de bicicletas não é adequado para utilização todo o terreno. Todas as uniões roscadas e fixações do suporte de bicicletas e da bicicleta devem, após a montagem, voltar a ser controladas e reapertadas, caso necessário, antes de iniciar uma viagem mais prolongada. Este controlo depende das condições da estrada, devendo ser repetido periodicamente. Durante a deslocação, o condutor deve controlar pelo espelho retrovisor se o suporte de bicicletas e as bicicletas se movem. Caso detete algum movimento, deve reduzir a velocidade e parar na oportunidade mais próxima, reapertando as uniões roscadas e as fixações do suporte de bicicletas ou das bicicletas. Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e/ou a carga montada se soltem do veículo provocando ferimentos em pessoas ou originando acidentes. Cuidado Não colocar lubrificante nas uniões roscadas previamente montadas. As uniões roscadas podem soltar-se automaticamente, sendo possível que o suporte de bicicletas e as bicicletas já montadas se soltem do veículo, originando ferimentos em pessoas e/ou acidentes. Cuidado Se a carga (as bicicletas) se prolongar mais de 40 cm para além da aresta exterior extrema da superfície de saída da luz das luzes de presença dianteiras e traseiras do sistema de suporte traseiro, deverá ser sinalizada da seguinte forma: lateralmente, no máximo 40 cm acima da respetiva aresta e 150 cm acima da faixa de rodagem, para a frente através de uma lâmpada com luz branca e para trás através de uma lâmpada com luz vermelha. No transporte das bicicletas, identificar ainda rodas projetadas lateralmente para fora do veículo. Na condução noturna, cobrir os refletores das rodas, evitando assim uma imagem distorcida da iluminação do veículo para quem circula atrás, evitando prejudicar o restante trânsito. Em caso de incumprimento podem ocorrer acidentes. Cuidado Antes de iniciar uma viagem, verificar o funcionamento do dispositivo de iluminação. Com o farolim de nevoeiro ligado no suporte de bicicletas, desligar o farolim de nevoeiro do veículo, uma vez que não é permitido circular com ambos ligados. Nas versões de veículos cuja homologação é posterior a 01.10.1998, o sistema de suporte-traseiro e a carga transportada não podem cobrir o terceiro Stop. O terceiro Stop do veículo deve estar visível: do lado direito e esquerdo no que diz respeito ao eixo longitudinal do veículo, descrevendo um ângulo horizontal de 10°, em relação à parte superior, as arestas das luzes, descrevendo um ângulo vertical-de 10° e para baixo, em relação à aresta inferior das luzes, -descrevendo um ângulo vertical de 5°. Se estes valores não forem respeitados, é necessário montar uma terceira luz dos travões de substituição. Em caso de incumprimento podem ocorrer acidentes. Cuidado A montagem do suporte de bicicletas e das bicicletas origina um alteração no comportamento de condução e de travagem, assim como uma maior sensibilidade do veículo a ventos laterais. A velocidade máx. de 130 km/h não deve ser excedida. Não cobrir as bicicletas com encerados, coberturas de proteção ou afins, sob pena de influenciar significativamente o comportamento da força do vento e de condução. Empurrar objetos pesados que possam estar na bagageira o mais possível para a frente, evitando assim um peso excessivo na traseira. O comportamento de andamento deve ser sempre adaptado às condições da estrada, de trânsito e climatéricas, devendo circular-se com cuidado sempre que o veículo esteja carregado. Em caso de incumprimento das indicações, pode acontecer que o suporte de bicicletas e/ou a carga montada se soltem do veículo provocando ferimentos em pessoas ou originando acidentes. Cuidado Caso o veiculo esteja equipado com uma tampa da bagageira

létrica, com o suporte de bicicletas montado, garantir a existência de suficiente espaço livre. Se possível desativar a tampa da bagageira elétrica e operá-la manualmente. Antes de utilizar sistemas de lavagem automática, desmontar o suporte de bicicletas. O suporte de bicicletas, o veículo e/ou o sistema de lavagem automática podem ficar danificados.- 50 -
