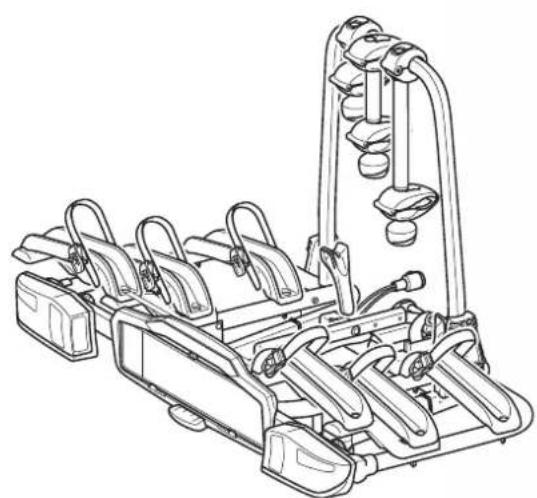

NÁVOD K OBSLUZE P22S Uebler

Rozširujíci sada pro nosić jizdnich kol

-Rozsiurjic sada 3. Jizdni kolo pro P22-S, objednaci c. 19710
-Rozsiurjici sada 4. Jizdni kolo pro P32-S, objednaci c. 19720

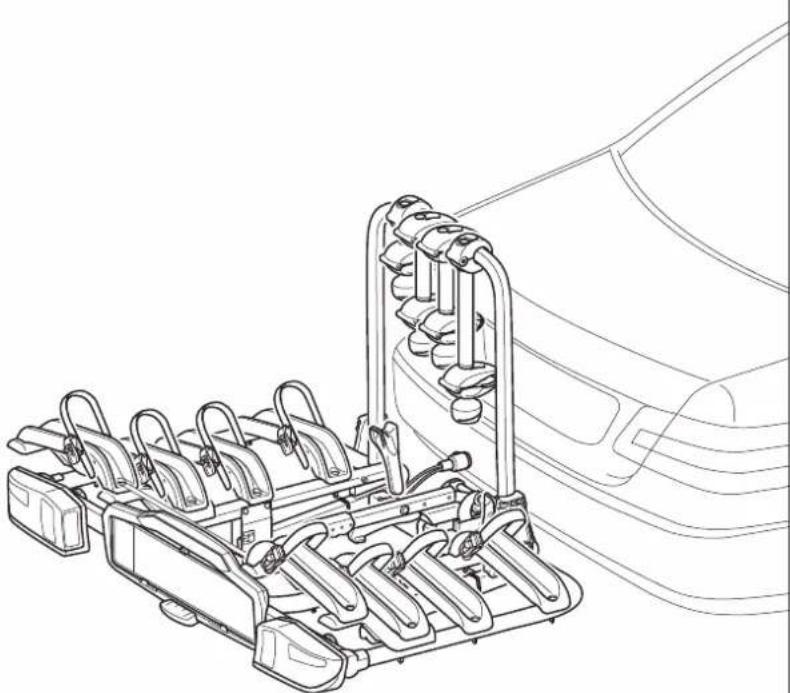

Návod k montáži a použití

D Erweiterungskit fur Fahrradträger Seite 1
GB Extension kit for bicycle rack Page 8
F Kit d'extension de porte-velos Page 15
E Kit de ampliación para portabicicletas Página 22
NL Uitbreidingskit voor fietsdragers Pagina 29
PL Zestaw do rozbudowy bagañnika rowerowego Strona 36
Kit de extension para suporte de bicyclicetas Pagina 43
Cz Rozsirujic sada pro nosic jizdnich kol

Strana 50

Uebler GmbH

Daimlerstraße 22

D-91301 Forchheim

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.uebler.com

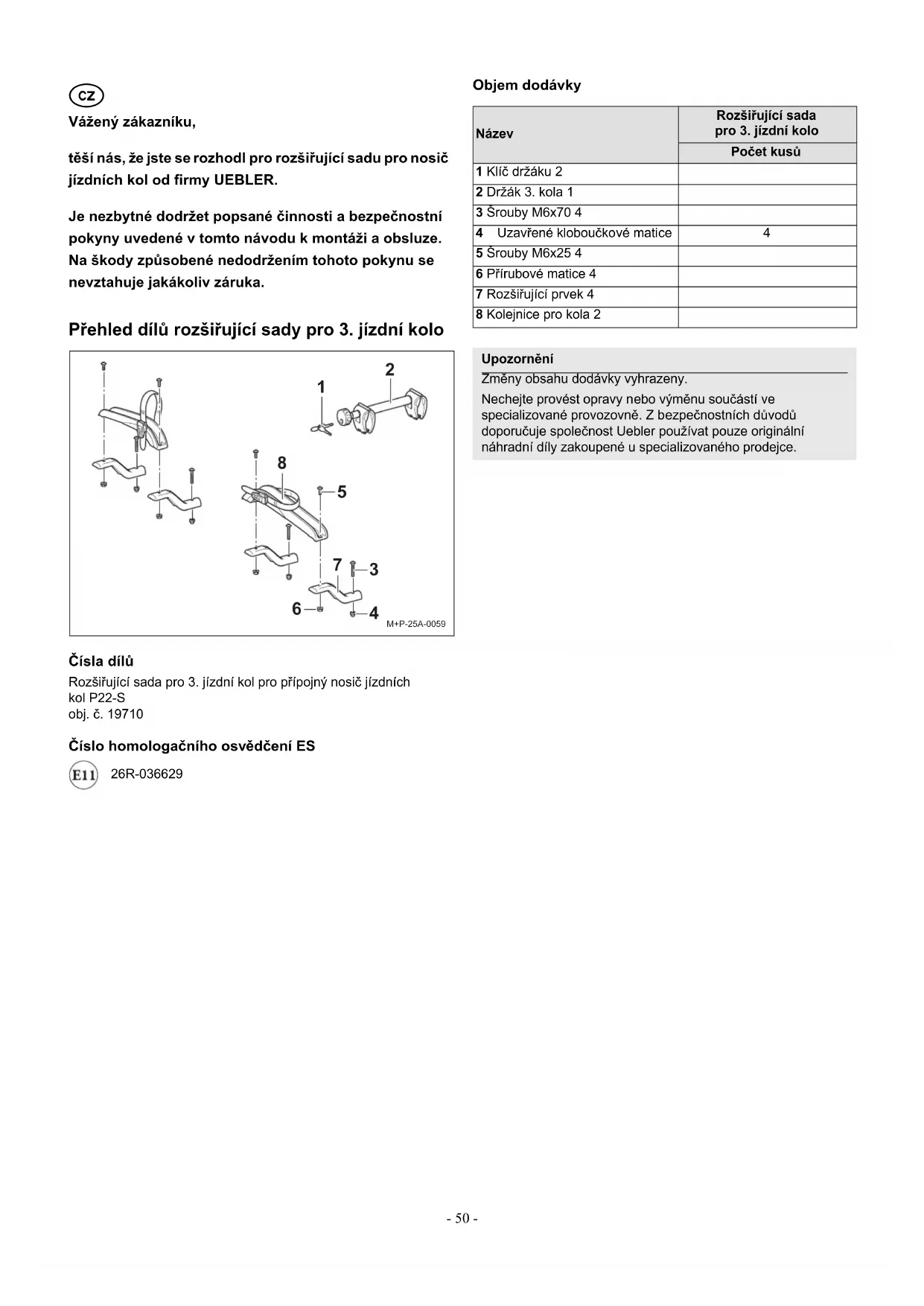

Lieber Kunde,

těsi nás, Že jste se rozhodl pro Rozširujici sadu pro nosić jizdnich kol od firmy UEBLER.

Je nezbytné dodržet popsané Činnosti a bezpečnostní
pokyny uvedené v tomto námodu k montáži a obsslze.
Na škody zpúsobné nedodržením tohotoPokynu se
nevztahuje jakákoliv záruka.

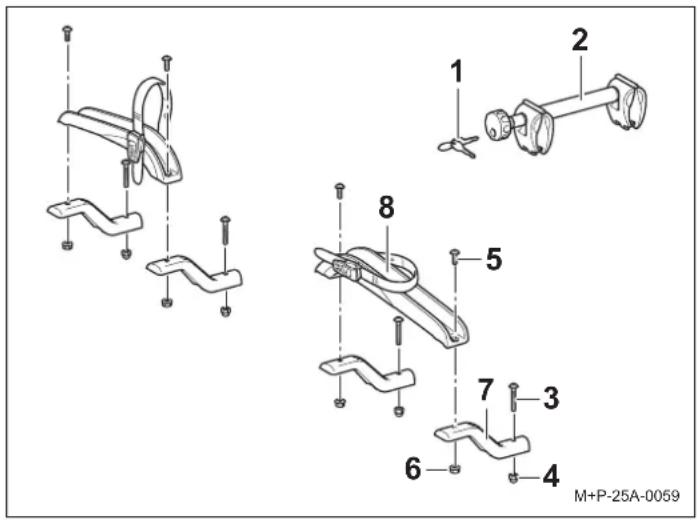

Přehled dlú rožširujíc sady pro 3. jízdní kolo

Cisla dilu

Název	Rozšiřujíci sada pro 3. jízdní kolo
	Počet kusu
1 Klič držák 2
2 Držák 3. kola 1
3 Šrouby M6x70 4
4 Uzavěné kloboučkové matice	4
5 Šrouby M6x25 4
6 Prírubové matice 4
7 Rozšiřujíci prvek 4
8 Kolejnice pro kola 2

Upozorneni

Zmény obsahu dodávky vyhrazeny.

Nechejte provest opravy nebo vymenu soucasti ve specializované provozovne. Z bezpechnostnich duvodu doporučuje spolecnost Uebler použivat pouze origináni nahradni dily zakoupene u specializovaného prodejce.

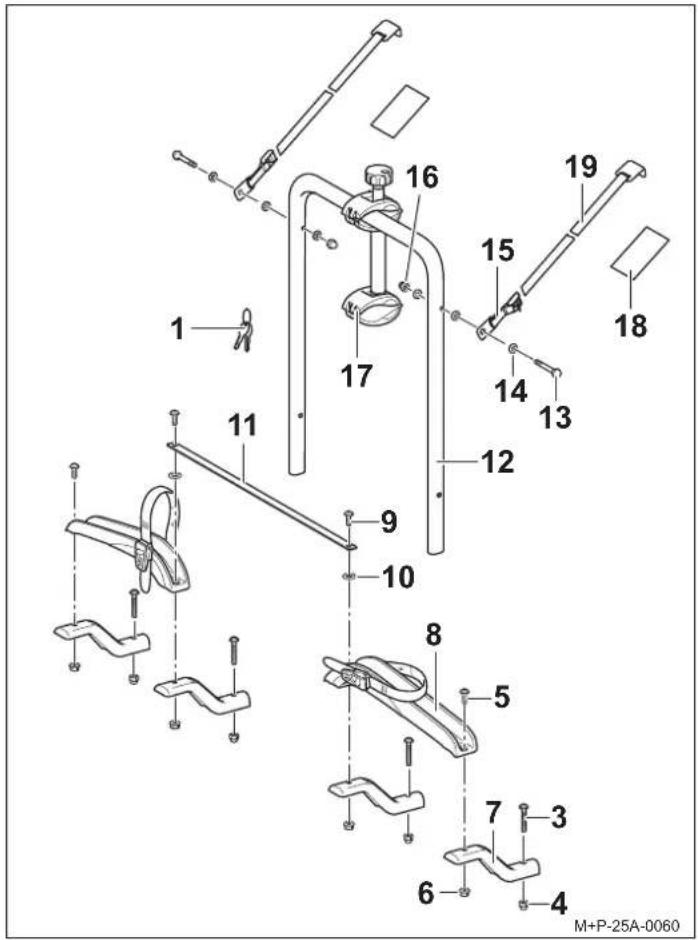

Přehled dlù Rozšiǔjúci sady pro 4. jízdni kolo

Cisla dilu

Název	Rozšiřujíci sada pro 4. jízdní kolo
	Počet kusu
1 Klič držák 2
3 Šrouby M6x70 4
4 Uzavěné kloboučkové matice	4
5 Šrouby M6x25 2
6 Přirubové matice 4
7 Rozšiřující prvek 4
8 Kolejnice pro kola 2
9 Šrouby M6x30 2
10 Podložky 2
11 Rozpěrka Rozšiřovacího prvku	1
12 Rám nosiće	1
13 Šrouby M6x40 2
14 Podložky 6
15 Spony 2
16 Uzavěné kloboučkové matice	2
17 Držák 4. jízdního kola 1
18 Fólie na ochranu laku zadních dveři vozidla	2
19 Upínací pásy 2

Upozorneni

Změny obsahu dodávky vyhrazeny.
Nechejte provest opravy nebo vymenu soucasti ve specializované provozovné. Z bezpečnostnich duvodu doporučuje společnost Uebler používat pouze originální nahradní díly zakoupené u specializovaného prodejce.

Technické udaje

Vlastni hmotnost
P22-S + Rozširujicí sada max. pro 3 jizdní kola	16 kg
P32-S + Rozširujić sada max. pro 4 jizdní kola	18 kg
Maximálíní náklad (připustné zatíženi)
P22-S + Rozširujić sada, od hodnoty D¹ 6,7 kN - pri zatízení tažného zařizení min. 50 kg - pri zatízení tažného zařizení min. 75 kg	34 kg 52 kg
P32-S + Rozširujćí sada, od hodnoty D¹ 6,7 kN - pri zatízení tažného zařizení min. 75 kg - pri zatízení tažného zařizení min. 90 kg	57 kg 72 kg

Maximálíní prümér trabky rámu jízdniho kola
Kruhová trabka	75 mm
Oválná trabka	75 x 45 mm

1 viz typovy stitek na tazném zařizení

Potrebné nastroje

Maticovsky klics ockem SW 10
Uzavreny klic vel. 8

Montáž rozširovací sady

Upozorneni

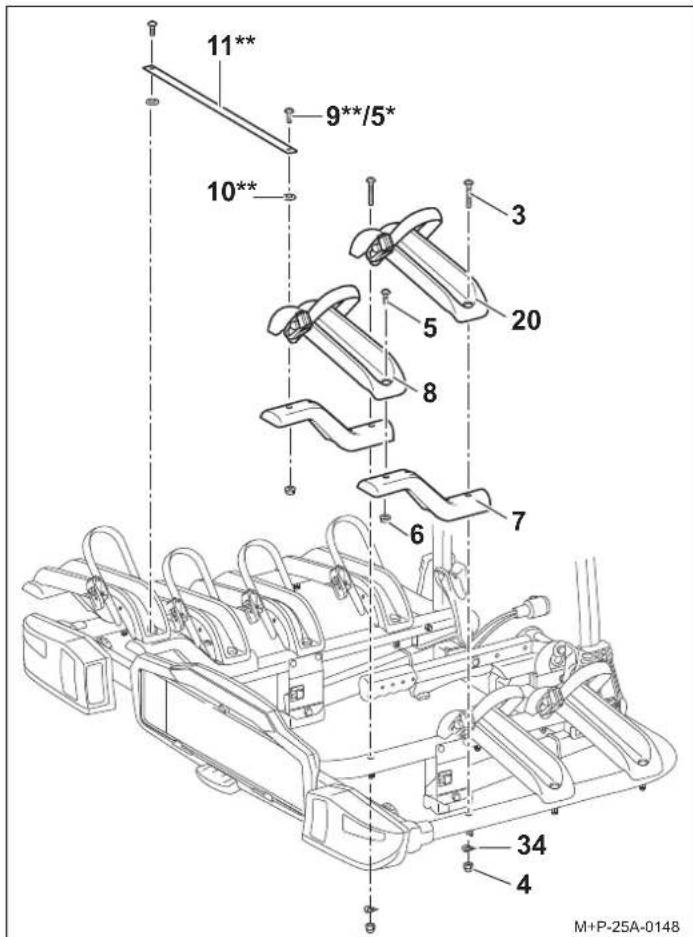

Je popsána aznazorněna montáž rozširujíc sady pro 4. jízdni kolo pro prípojné nosič jízdních kol P32-S. Pri montáži rozširujíc sady pro 3. jízdníkolo pro prípojné nosič jízdních kol P22-S je nutné postupovat odobně.

• pouzitelné u Rozširujíci sady pro 3. jizdní kolo
  ** pouzitelné u rozsirujici sady pro 4. jizdní kolo

• Vymontujte kolejnicku pro kola (20). Šrouby a matice již nepoužívejte.

• Namontujte rozirujici privky (7) s kolejnickami pro kolo (20), srouby (3) M6 x 70, distanci podlozkou (34) a matice (4).
• Rozsirujici sada pro 3. jizdni kolo: Pevne priisroubujte kolejnicky pro kolo (8) se srouby (5) M6 x 25 a maticemi (6).
• Rozsirujici sada pro 4. jizdni kolo: Pevne pri'sroubujte kolejnicky pro kolo (8) s Rozperekkou (11), se srouby (5) M6 x 25 a (9) M6 x 30, distancnimi podlozkami (10) a maticemi (6).

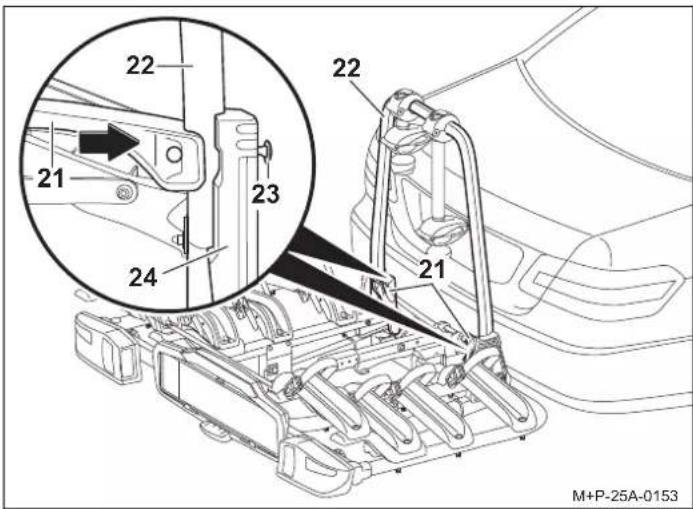

Rám nosiće pro Rozširujici sadu 4. Montáž jizdniho kola

1. Otevreterychloupinak (21) na obou stranach o cca 90^ nahoru.
2. Pritlačte rychloupinák (21) k rámu nosiće (22) a vytlacte šrouby (23) z plastového vedení (24) tak, jak je znázorněno na obrázku.

Upozorneni

Srouby (23) mohou byt v urcitem pripadé v misté upniti k plastovému vedeni (24) sevrene. V tomto pripadé jesté silneji pritlaère rychloupínak (21) k rámu nosic (22).

1. Pomocf uzavreného klicve vel. 8 zcela vyrsoubujte srouby (23).
2. Sundeje t ram nosic (22) z nosic jizdnich kol.
3. Demontujte drzak jizdnich kol, viz Navod na montaz a pouziti nosice jizdnich kol P22-S/P32-S.

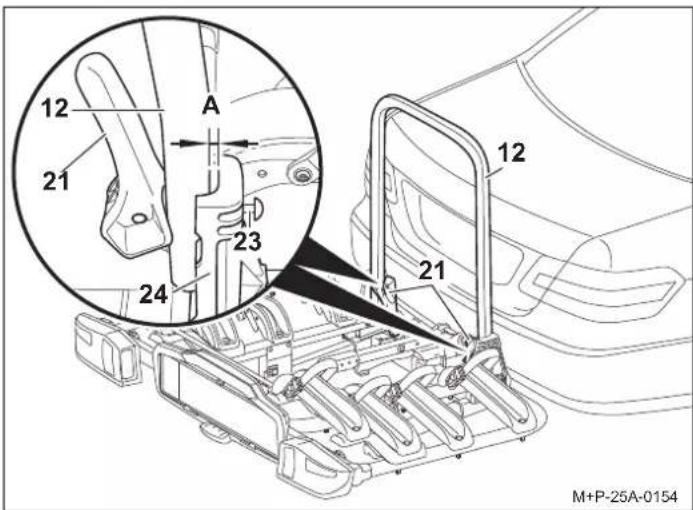

4. Nasadte rám nosiće (12) Rozširujíć sady na nosić jízdnić hkol.

1. Uvedte rychloupinak (21) na obou stranach nosiţe jizdnich kol (12) do polohy pro prepravu a šrouby (23) zašroubujte tak, aby vzdalenost mezi rámem nosiţe (12) a plastovym vedenim (24) cinila 9 mm (A).

Pozor

Při zavirani rychloupínu (21) hroží nebezpečí skřipnutí. Dbejte na to, abyste si pri zavirani rychloupínu (21) nepriskípli ruce.

1. Zavrete rychloupinak (21) opét zcela dolu, aby byl ram nosiče (12)upevněny.

Upozornéni

Pokud by byr nosice (12) priliis volny, otevrte rychloupinak (21) na obou stranach o cca 90^ smerrem nahoru, vytlacte srouby (23) ven, o cvtrtinu otocky je opet zarsoubujte a rychloupinak (21) opet zcela zavrete.

Pokud nelze rychloupinaky (21) zavr, anebo jen velmi tezko, otevretre rychloupinaky (21) na obou stranach o cca 90^ smerem nahoru, vytlace srouby (23) ven, vysroubujte je o chtvrtnu otocky a rychloupinaky (21) opet zcela zavfete. Pokud stale nelze rychloupinaky (21) zavr, anebo jen velmi tezko, postup opakujte.

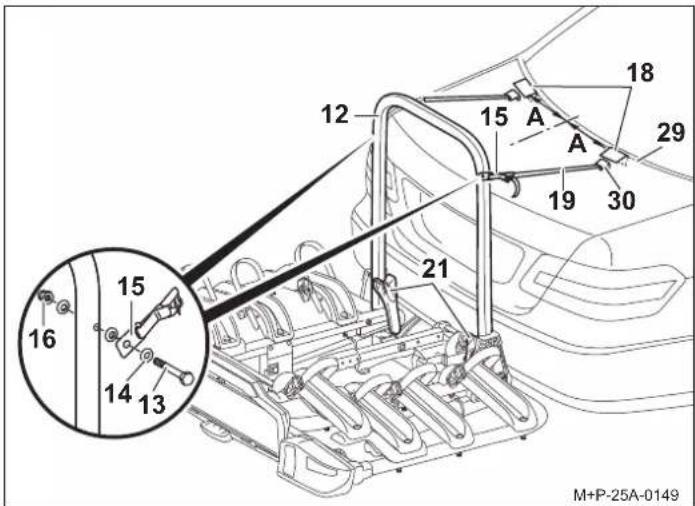

1. Pomoci sroubu (13) pri sroubujte prezky (15) s podlozkami (14) a maticemi (16) tak pevné, aby bylo mozné prezky (15) stale jeste otacet.
2. Nalepte foli pro ochranu laku (18) na zadni vyklopne dvere (29). Rozmer (A) by mel cinit cca 200 mm.
3. Zaháknéte hácky (30) na zadnich vyklopnych dveřich (29) a pomoci prezek (15) napnéte napinaci pasy (19).

Pozor

Hácky (30) nesmíte zaháknout za plastové díly (napr. zadni spojler) a okna.

Montáž jízdnič kol

Opatrně

Nosic jizdnich kol k montaizi na tañne zarfení je urcen pouze
k p repravé jizdnich kol.

V nosičí jízdních kol je dovolena preprava jízdních kol o hmotnosti Jednoho kola max. 30 kg.

V Žádném prípadě nesmí dojt k prekrocení maximálí dovolené nosnosti nosiče jízdničk kol, svišleho zatíženi tazného zařěné, dovolné celkové hmotnosti vozidla a maximálného zatížéní napravy vozidla (viz námod k provozu vozidla).

Pri nedodrzeni tohotoPokynu muze dojit kuvalnieni nosice jfzdnich kol spolu s pripevnenymi jizdnimi koly od vozidla a muze dojit k urazu jinych osob nebo ke zpusobeni dopravni nebody.

Opatrně

Jizdní kola musite upevnit na nosic jizdnich kol rovnemne s teziistem co nejnfze, zajistit je proti pádu vždy jegnim drázakem na ramu jizdniho kola a upinacim popruhem na prední a zadni kola. Pri nedodrzení tohotoPokynu se mohou jizdní kola nebo volné dily za jizdy uvolnit a zpúsobit dopravní nepodu spojenou s urazy a hmotnými skodami.

Pred upevněm odstrante z jizdniho kola dětské sedácky a věchny volné díly, jako jsou např. láhve na pītí, brašny, akumúláry elektrokola apod. a uložte je.

Opatrně

Pri pado/sklouznuti jizdniho kola hrozi nebezpeci urazu. Zajistete jizdni kola proti pado.

Provedte upevneni a demontaz jizdnich kol s pomoci druhé osoby.

Montáz jizdnich kol na rozsirujici sadu pro 3. jizdní kolo

Montáž jizdnich kol na rozsiirujici sadu pro 4. jizdní kolo

Upozornéni

Těžká jízdní kola umístěte do blízkosti vozidla, lehká jízdní kola (např. dětská)upevněte na nosic dale od vozidla.

První jizdní kolo upevněte rětezovém kolem směrem k vozidlu.

Upozornéni

Tězká jízdní kola umistěte do blízkosti vozidla, lehka jízdní kola (napr. dětská)upevněte na nosic dal od vozidla.

První jizdní kolo upevněte rětezovém kolem směrem k vozidlu.

1. Pro montáž prvnich dvou jizdnich kol - viz námov k montáži a k obsluze nosicé jizdnich kol P22-S/P32-S.

1. Pro montáž prvnich tří jízdnínch kol -viz námov k montáži a k obsluze nosiče jízdnínch kol P22-S/P32-S.

A Opatrně

Držák (2) upevněte k rámu jízdniho kola, jiné současti jízdniho kola by se mohly poškodit. Nesmí dojít k upnuti jiných současti, např. prevodovych a brždovych lanek.

Vadné svorky zařízení musité neprodlěné vyměnit.

A Opatrné

Držák (17)upevněte kramu jízdniho kola, jiné současti jízdniho kola by se mohly poškodit. Nesmf dojt k upnuti jin'ych současti, např. prevodovych a brzdovych lanek.

Vadné svorky zarizení musité neprodleně vyměnit.

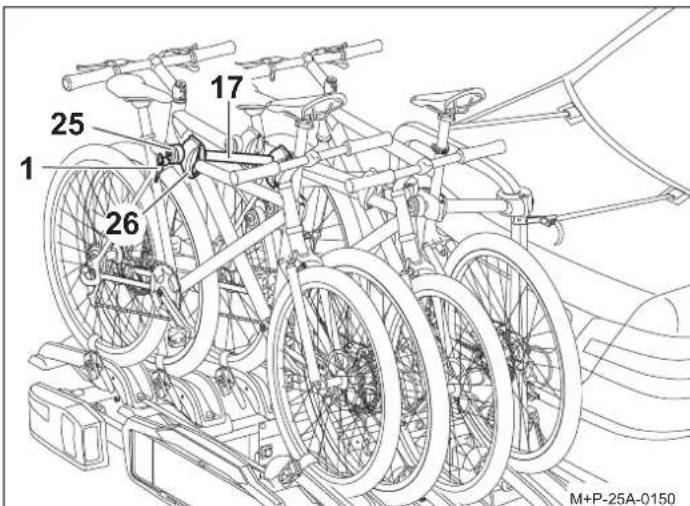

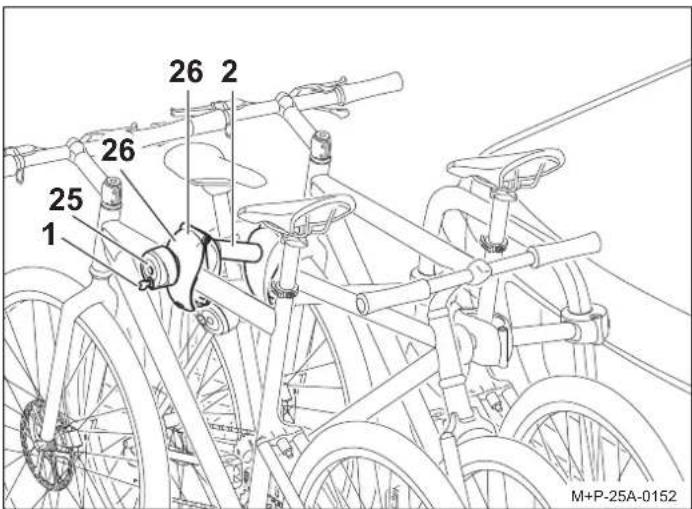

1. Treti jizdní kolo umistěte stejně jako první jizdní kolo a pomoci držák (2) mezi druhým a tretím jizdníkolem je na vchodné miste pripevněte.
2. Upinku (26) priśroubujte otočnám kolečkem (25), zablokujte kličem (1) a klič (1) vytáhněte.

3. Pevne utahnete upinacirreminky, viz navod k montazia k obsluze nosice jizdnich kol P22-S/P32-S.

4. Čvtṛte jizdní kolo umistěte stejně jako druhé jizdní kolo a upevněte je na vchodném miste držákem (17) od třiho ke Čvtṛtemu jizdnímu kolu.

5. Upinku (26) priśroubujte otočnám kolečkem (25), zablokujte kličem (1) a klić (1) vytáhněte.
6. Pevne utahnete upinacr reminky, viz navod k montazia a k obsluze nosice jizdnich kol P22-S/P32-S.

Upozornéni

Těžká jízdní kola umistěte do blízkosti vozidla, lehká jízdní kola (napr. dětská) upevněte na nosic dale od vozidla.

První jizdní kolo upevněte rétězovém kolem směrem k vozidlu.

Upozornéni

Tězká jizdní kola umistěte do blízkosti vozidla, lehká jizdní kola (napr. dětská)upevněte na nosic dalé od vozidla.

První jizdní kolo upevněte fetezovym kolem směrem k vozidlu.

Demontáž jizdnich kol

Demontáž jizdnich kol se prove de v opacné mojárdi.

Sklopení nosiće jizdnich kol

Nosić jízdních kol P22-S + rozsiñující sadu max. pro 3 jízdní kolo lze za učelem nakladáná a vykladání vozidla sklopit, viz námov k montáži a k obsluze nosiće jízdních kol P22-S/P32-S.

Upozorneni

Pomoci zavesu P32-S + rozirujici sady (objecnac 19720) pro max. 4 jizdni kola jiz nenif preklopenf z duvodu hmotnosti a pouitych napinacich pasu mozné.

Odklopeni a sklopeni ramu nosic

Za ucelem uyspory mista lze rám nosice složit, viz námod k montázi a k obsluze nosice jízdničkol P22-S/P32-S.

Upozornéni

Rychloupinaci dráky a rám nosiće Čistěte pravidelné resp. pri znečistěné / zhorsné pohyblovosti mydlovou vodou.

Příprava k jízdě

A Opatrně

Po kaźdé montáži, préd kaźdou jízdou a během delí cesty musite zkontrolovat pevnost všech šroubovych spoju a upevněni a podle potřeby provést dotažení.

Pred kazdou jizdou také zkontrolujte správnou polohu a funkci světel.

Pri nedodrzeni tohotoPokynu muze dojit k uvolneni nosice jizdnich kol spolu s pripevnemyi jizdnimi koly od vozidla a muze dojit k urazu jinych osob nebo ke zpusobeni dopravní nebody. Tuto kontrlu provadějte opakované v závislosti na stavu povrchu vozovky.

Upozorneni

Nezakryvejte registračni značku a osvětlení nosice jizdnich kol.

Pokud není nosic jízdnič kol kompletné naloženy, pamatujte:

• nevyuzite drzaky suntje z ramu drzaku a bezpecné ulozte v zavazadlovém prostoru.
  sundejevtvesechnykliceaulozte je
• sepnéte všechny upinací popruhy na kolejnicích k umistěné kola.

Vseobecné bezpečností poukyny

Ridic vozidia nese odpovednost za to, aby naklad nebo stav vozidia neomezovaly jeho sluch a vyhled. Musi zajistit stav vozidia a nakladu odpovidajci predpisum a zabrinit ohrozeni bezpecnosti provozu vozidia nakladem.

Pridepsané osvétlení a osvétlovací zarizení musí byt dostupné a pripravené k použití i za Denniho svétla.

Tento námov k montáži a obsluze obsahuje obečnou homologaci nosiće jizdnich kol k montáži na tažné zařizení a je nezbytné je vždy mft s sebou ve vozidle.

Dodržujte príslušná legislativní ustanově o použítí nosićůjíznich kol v zemi použítí.

Opatrně

Je nezbytné dodržet popsané Činnosti a bezpečnostníPokyny uvedené v tomto návodu k montáži a obsluze.

Po kaźde montázi, préd kaźdou jízdou a během delí cesty musite zkontrolovat pevnost všech šroubovych spoju a upevněni a podle potřeby provest dotaženi. Tuto kontrlu povádejte opakované v závislosti na stavu povrchu vozovky.

Zajízdy musi fidic pouledem do zpětného zrcátka kontrolovat nosičjízdních kol a jízdní kola, zda nedoslo k prípadnému posunuti nebo kezměne polohy.

Přižěstění změny jeder snízenou rychlostí knejblížšímu moznému mistu, na kterém mužete zastavit vozidlo, a dotáhněte upevnění nosiće jízdníchkol a upevněníjízdních kol v nosiči.

Pri nedodrzeni tohotoPokynu muze dojit kuovlneni nosice jizdnich kol spolu s pripevnemiyi jizdnimi koly od vozidla a muze dojit kuazu jinych osob nebo ke zpusobeni dopravni nebody.

Opatrně

Na prédmontovane šroubove spoje nepoužívejte Žádná maziva.

Pri nedodrzeni tohotoPokynu muze dojit k samovolnemu uvolneni sroubovych spoju a tim i nosice jizdnich kol spolu s pripevnemiyi jizdnimi koly od vizidla a muze dojit k urazu jinych osob nebo ke zpusobeni dopravni nebody.

Opatrné

Pokud náklad (jízdín kola) prěsahuje o více než 40 cm prěs vnéjí okraj obrysových nebo koncovych světel systému zadniho nosiće, musí být tento prěsah oznacen zboku maximálne 40 cm od okraje a maximálné 150 cm nad vozovkou směrem dopředu bilým světlem a směrem dozadu Červenyím světlem.

Při prepravě jízdnič kol musite kola, která prěsahuji do boku, zvláš" oznacit.

Za jízdy v noci zakryjte odrazová sklícka nebo reflektory kola tak, aby nedoslo ke zkreslení zadniho osvětlení vozidla, -a tim k ohroženi nebo zmateni ostatních učastníkú silniléniho provozu.

Nedodrzením tohotoPokynu muze dojít k dopravní nahode.

Opatrné

Prid zahajenim jizdy zkontrolujte funkci osvětleni. Po rozsvícení zadni mlhovky na nosici jizdnič kol musi zústat zadni mlhovka vozidla zhasnutá, tzn. obě mlhovky nesměji svítit současně.

U vozidel, jejichž typové schvaleni bylo uděleno az po 1.10.1998, nesmí zadní -systém nosiců nebo vezený náklad zakryvat třeti brzdové světlo vozidla. Třeti brzdové světlo vozidla musi zustat viditelné: vpravo a vlevo vzhledem k podělné ose vozidla

• v horizontalum uhlu 10^ , nahoru vztazeno k okraji osvétleni - ve vertikalmim uhlu- 10^ a dolu - vztazeno ke spodnimu okraji-osvétleni - ve vertikalmim uhlu 5^ . Pri nedodrzeni tchto hodnot musi byt instalovano, treti' nahradni brzdove svetlo. Nedodrzenim tohotoPokynu muze dojit k dopravni nehode.

Opatrně

Montázi nosice jizdnich kol a umistěním jizdnich kol do nosice dojde ke změné jízdničh a brzdnych vlastností a citlivosti vozuk bočínu větru. Nepřekráčujte maximální rychlost 130 km/hod.

Nezakryvejte jízdni kola plachtami, potahy apod., v opacnémpripadé zvětsite plochu, do které se muze oprit proudici vzduch, a vyrazné tím ovlivnité jízdni vastnosti.

Tězký náklad umistěte do zavazadlového prostoru co nejvice dopředu tak, abyste zabránili nadměrnému zatíženi zadní Časti vozidla.

Vždy prižpúsobte zpúsob jízdy stavu povrchu vozovky, dopravní situaci a povětrnostín -podmínkám. S naloženým nosičem jízdničk kol jeder mimořádné opatrné.

Při nedodržení tohotoPokynu muze dojít k uvolnéni nosice jizdnich kol spolu s pripevněymi jizdnimi koly od vozidla a muze dojít k urazu jinych osob nebo ke zpusobeni dopravní nebody.

Opatrně

Pokud je vozidlo vybaveno elektronickym otevirânim zadnich dveří zavazadlového prostoru, pamatujte pri montáži nosiće jízdnič kol na potřbný volné prostoru. Pokud je to moźne, deaktivujte elektronické otevirány a otevirejte zadni dveře zavazadlového prostoru pouze ručné.

Pred vjezdem do mycky demontujte nosic jizdnich kol.

V opacnem prlpade muze dojit k poskozeni nosice, vozidla a-mycky.
