BEDIENUNGSANLEITUNG P22S Uebler

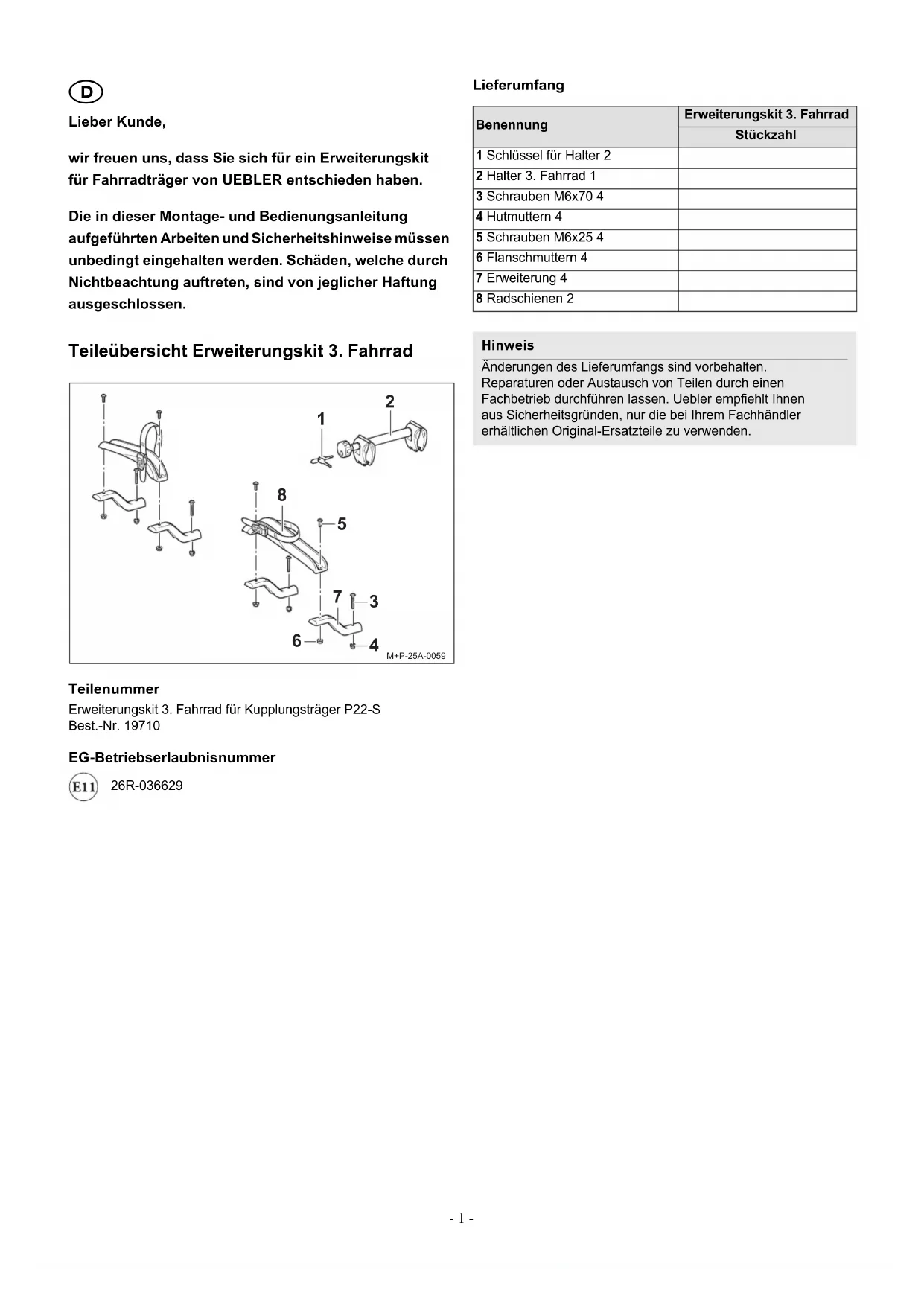

Lieber Kunde, wir freuen uns, dass Sie sich für ein Erweiterungskit für Fahrradträger von UEBLER entschieden haben. Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen. Teileübersicht Erweiterungskit 3. Fahrrad Teilenummer Erweiterungskit 3. Fahrrad für Kupplungsträger P22-S Best.-Nr. 19710 EG-Betriebserlaubnisnummer 26R-036629 Lieferumfang

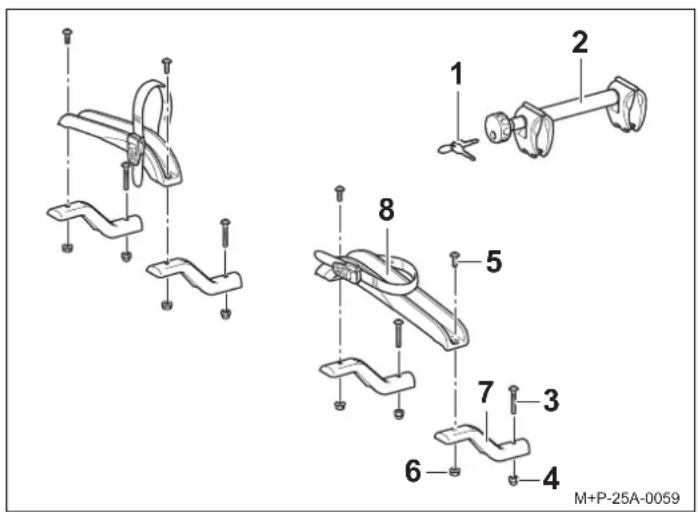

M+P-25A-0059 Benennung Erweiterungskit 3. Fahrrad Stückzahl 1 Schlüssel für Halter 2 2 Halter 3. Fahrrad 1 3 Schrauben M6x70 4 4 Hutmuttern 4 5 Schrauben M6x25 4 6 Flanschmuttern 4 7 Erweiterung 4 8 Radschienen 2 Hinweis Änderungen des Lieferumfangs sind vorbehalten. Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden.- 2 - Teileübersicht Erweiterungskit 4. Fahrrad Teilenummer Erweiterungskit 4. Fahrrad für Kupplungsträger P32-S Best.-Nr. 19720 EG-Betriebserlaubnisnummer 26R-036629 Lieferumfang Technische Daten

siehe Typenschild an der Anhängevorrichtung Benötigte Hilfsmittel

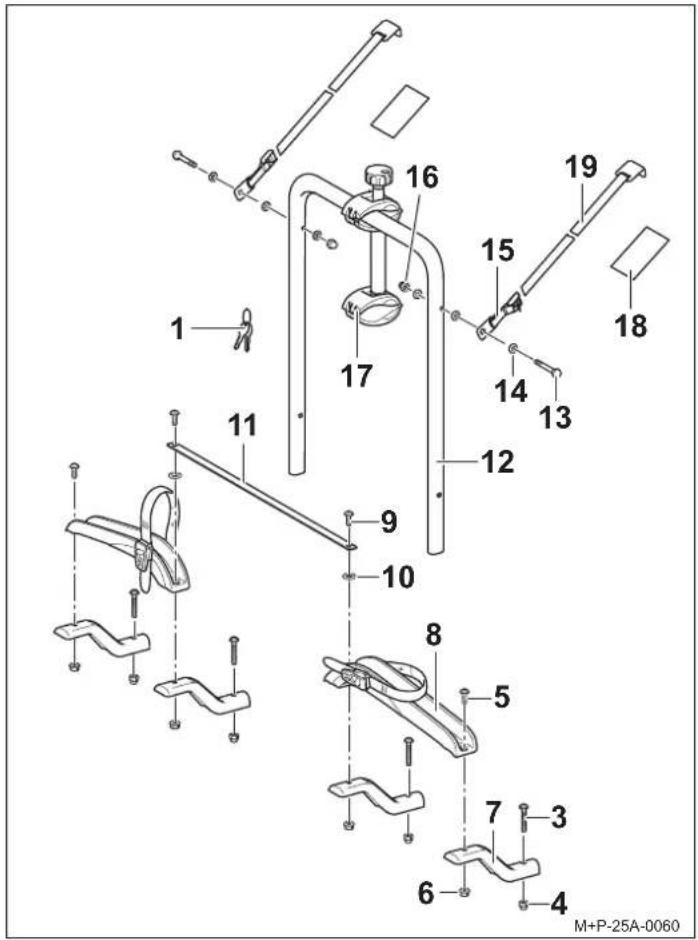

M+P-25A-0060 Benennung Erweiterungskit 4. Fahrrad Stückzahl 1 Schlüssel für Halter 2 3 Schrauben M6x70 4 4 Hutmuttern 4 5 Schrauben M6x25 2 6 Flanschmuttern 4 7 Erweiterung 4 8 Radschienen 2 9 Schrauben M6x30 2 10 Unterlegscheiben 2 11 Strebe Erweiterung 1 12 Trägerrahmen 1 13 Schrauben M6x40 2 14 Unterlegscheiben 6 15 Schnallen 2 16 Hutmuttern 2 17 Halter 4. Fahrrad 1 18 Lackschutzfolie für Heckklappe 2 19 Spanngurte 2 Hinweis Änderungen des Lieferumfangs sind vorbehalten. Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden. Eigengewicht P22-S + Erweiterungskit für max. 3 Fahrräder 16 kg P32-S + Erweiterungskit für max. 4 Fahrräder 18 kg Maximale Zuladung (Traglast) P22-S + Erweiterungskit, ab D-Wert

6,7 kN - bei Stützlast min. 50 kg - bei Stützlast min. 75 kg 34 kg 52 kg P32-S + Erweiterungskit, ab D-Wert

6,7 kN - bei Stützlast min. 75 kg - bei Stützlast min. 90 kg 57 kg 72 kg Maximaler Rohrdurchmesser der Fahrradrahmen Rundrohr 75 mm Ovalrohr 75x45 mm- 3 - Erweiterungskit montieren

• verwendbar bei Erweiterungskit 3. Fahrrad ** verwendbar bei Erweiterungskit 4. Fahrrad

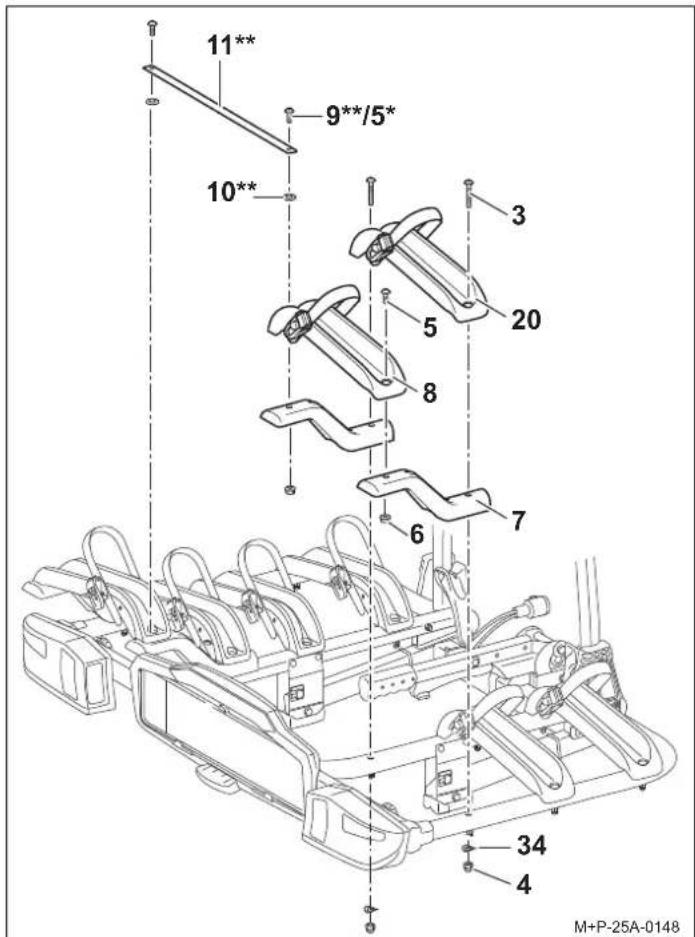

1. Radschiene (20) ausbauen. Schrauben und Muttern nicht

2. Erweiterungen (7) mit Radschiene (20), Schrauben (3)

M6x70, Distanzscheibe (34) und Mutter (4) einbauen.

3. Erweiterungskit 3. Fahrrad: Radschienen (8) mit

Schrauben (5) M6x25 und Muttern (6) festschrauben.

4. Erweiterungskit 4. Fahrrad: Radschienen (8) mit Strebe (11),

Schrauben (5) M6x25 und (9) M6x30, Distanzscheiben (10) und Muttern (6) festschrauben. Trägerrahmen für Erweiterungskit 4. Fahrrad montieren

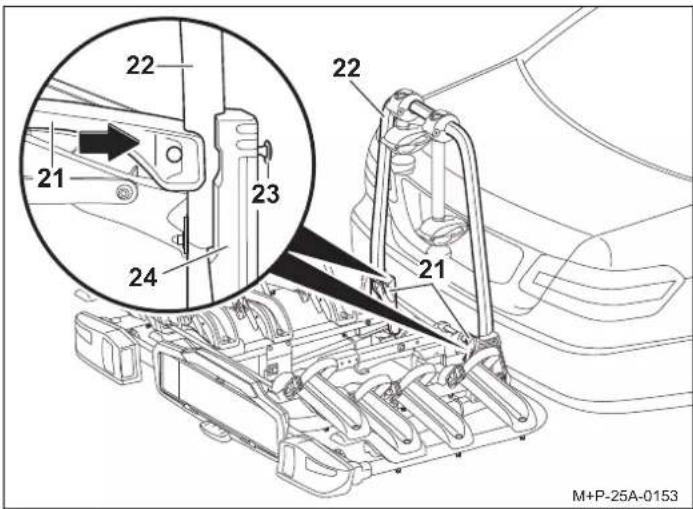

1. Schnellspanner (21) auf beiden Seiten um ca. 90° nach

2. Schnellspanner (21) gegen Trägerrahmen (22) drücken

und Schrauben (23) so weit wie dargestellt aus Kunststoffführung (24) herausdrücken.

3. Mithilfe des Ringschraubenschlüssels SW 8 Schrauben (23)

komplett herausschrauben.

4. Trägerrahmen (22) vom Fahrradträger abnehmen.

5. Halter Fahrräder demontieren, siehe Montage- und

Bedienungsanleitung des Fahrradträgers P22-S/P32-S.

6. Trägerrahmen (12) des Erweiterungskit auf Fahrradträger

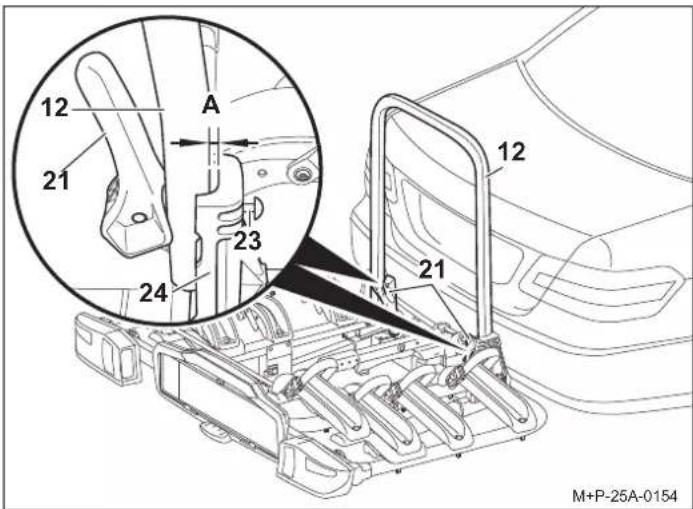

7. Schnellspanner (21) auf beiden Seiten in Transportstellung am

Trägerrahmen (12) positionieren und Schrauben (23) so weit reinschrauben, bis der Abstand zwischen Trägerrahmen (12) und Kunststoffführung (24) 9 mm (A) beträgt. Hinweis Es wird die Montage des Erweiterungskits 4. Fahrrad für den Kupplungsträger P32-S beschrieben und dargestellt. Bei der Montage des Erweiterungskits 3. Fahrrad für den Kupplungsträger P22-S ist sinngemäß vorzugehen.

M+P-25A-0148 Hinweis Ggf. können die Schrauben (23) im Knotenpunkt der Kunststoffführung (24) eingeklemmt sein. In diesem Fall, Schnellspanner (21) stärker gegen Trägerrahmen (22) drücken.

8. Schnellspanner (21) wieder vollständig nach unten schließen,

sodass der Trägerrahmen (12) fixiert ist.

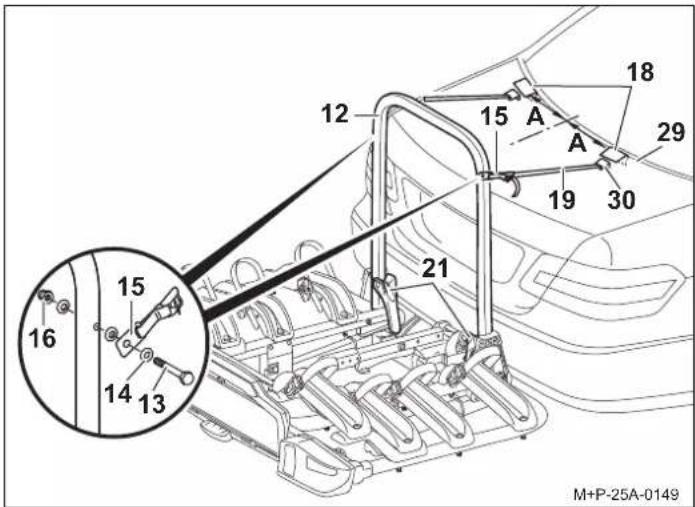

9. Schnallen (15) mit Schrauben (13), Unterlegscheiben (14) und

Muttern (16) so weit festschrauben, dass die Schnallen (15) noch drehbar sind.

10. Lackschutzfolie (18) auf die Heckklappe (29) kleben.

Das Maß (A) sollte ca. 200 mm betragen.

11. Haken (30) an die Heckklappe (29) einhängen und

Spanngurte (19) mit den Schnallen (15) straffziehen. Fahrräder montieren/demontieren Vorsicht Beim Schließen der Schnellspanner (21) besteht Quetschgefahr. Darauf achten, dass die Hände nicht beim Schließen der Schnellspanner (21) eingeklemmt werden. Hinweis Sollte der Trägerrahmen (12) zu locker sein, Schnellspanner (21) auf beiden Seiten um ca. 90° nach oben öffnen, Schrauben (23) nach außen drücken, um eine Viertel Umdrehung weiter hineinschrauben und Schnellspanner (21) wieder vollständig schließen. Sollten sich die Schnellspanner (21) nicht oder nur sehr schwer schließen lassen, Schnellspanner (21) auf beiden Seiten um ca. 90° nach oben öffnen, Schrauben (23) nach außen drücken, um eine Viertel Umdrehung herausschrauben und Schnellspanner (21) wieder vollständig schließen. Sollten sich die Schnellspanner (21) immer noch nicht oder nur sehr schwer schließen lassen, Vorgang wiederholen. Vorsicht Die Haken (30) dürfen nicht an Kunststoffteilen (z.B. Heckspoiler) und Glasscheiben eingehängt werden.

M+P-25A-0149 Vorsicht Der Fahrradträger für die Anhängevorrichtung ist nur zum Transport von Fahrrädern geeignet. Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden. Dabei darf die maximal zulässige Traglast des Fahrradträgers, die Stützlast der Anhängevorrichtung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal zulässige Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) keinesfalls überschritten werden. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen. Vorsicht Die Fahrräder müssen möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Fahrradträger befestigt und mit jeweils einem Halter am Fahrradrahmen sowie Spannriemen an den Vorder- und Hinterrädern gegen Herabfallen gesichert werden. Bei Nichtbeachtung könnten sich die Fahrräder und/oder die losen Teile während der Fahrt vom Fahrzeug lösen und bei anderen Verkehrsteilnehmern zu einem Unfall und damit verbunden zu Verletzungen und Sachschäden führen. Vor der Montage Kindersitze und alle losen Teile, wie z. B. Trinkflaschen, Satteltaschen, Akkus von E-bikes usw., von den Fahrrädern entfernen und verstauen. Vorsicht Beim Abrutschen/Kippen der Fahrräder besteht Verletzungsgefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen. Führen Sie die Montage und die Demontage der Fahrräder mit einer zweiten Person durch.- 5 - Fahrräder montieren für Erweiterungskit 3. Fahrrad

1. Die ersten zwei Fahrräder montieren, siehe Montage- und

Bedienungsanleitung des Fahrradträgers P22-S/P32-S.

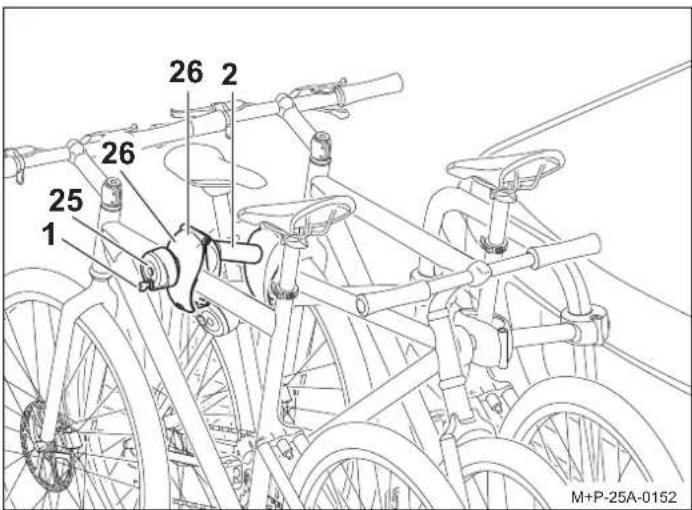

2. Das dritte Fahrrad analog dem ersten Fahrrad positionieren

und mit Halter (2) vom zweiten Fahrrad zum dritten Fahrrad an geeigneter Stelle befestigen.

3. Klemme (26) mit Drehgriff (25) festschrauben, mit Schlüssel (1)

verriegeln und Schlüssel (1) abziehen.

4. Spannriemen festziehen, siehe Montage- und

Bedienungsanleitung des Fahrradträgers P22-S/P32-S. Fahrräder montieren für Erweiterungskit 4. Fahrrad

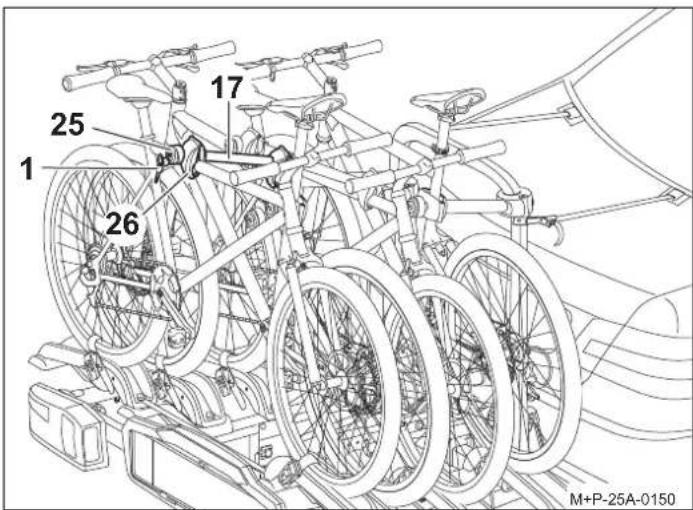

1. Die ersten drei Fahrräder montieren, siehe Montage- und

Bedienungsanleitung des Fahrradträgers P22-S/P32-S.

2. Das vierte Fahrrad analog dem zweiten Fahrrad positionieren

und mit Halter (17) vom dritten Fahrrad zum vierten Fahrrad an geeigneter Stelle befestigen.

3. Klemme (26) mit Drehgriff (25) festschrauben, mit Schlüssel (1)

verriegeln und Schlüssel (1) abziehen.

4. Spannriemen festziehen, siehe Montage- und

Bedienungsanleitung des Fahrradträgers P22-S/P32-S. Fahrräder demontieren Die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge. Hinweis Schwere Fahrräder fahrzeugnah und leichte Fahrräder (z.B. Kinderräder) weiter hinten auf dem Fahrradträger montieren. Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren. Vorsicht Halter (2) am Fahrradrahmen befestigen, da andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Klemmen müssen unverzüglich ausgetauscht werden. Hinweis Die Gewindeschrauben der Halter sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird.

M+P-25A-0152 Hinweis Schwere Fahrräder fahrzeugnah und leichte Fahrräder (z.B. Kinderräder) weiter hinten auf dem Fahrradträger montieren. Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren. Vorsicht Halter (17) am Fahrradrahmen befestigen, da andere Bauteile des Fahrrads beschädigt werden können. Es dürfen keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Klemmen müssen unverzüglich ausgetauscht werden. Hinweis Die Gewindeschrauben der Halter sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgang der Drehgriffe vermieden wird. M+P-25A-0150

Fahrradträger kippen Der Fahrradträger P22-S + Erweiterungskit für max. 3 Fahrräder kann zum Be- und Entladen des Fahrzeugs gekippt werden, siehe Montage- und Bedienungsanleitung des Fahrradträgers P22-S/P32-S. Trägerrahmen aufklappen/zusammenklappen Der Trägerrahmen kann zum platzsparenden Verstauen abgeklappt werden, siehe Montage- und Bedienungsanleitung des Fahrradträgers P22-S/P32-S. Vorbereitung zur Fahrt Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten, dass:

• nicht benötigte Halter vom Trägerrahmen abzunehmen und sicher im Kofferraum zu verstauen sind.

• alle Schlüssel abgezogen und verstaut sind.

• die Spannriemen aller Radschienen geschlossen sind. Hinweis Mit dem Kupplungsträger P32-S + Erweiterungskit (Best.-Nr. 19720) für max. 4 Fahrräder ist ein Kippen aufgrund des Gewichts und der zu verwendenden Spanngurte nicht mehr möglich. Hinweis Schnellspanner und Trägerrahmen sind regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser zu reinigen. Vorsicht Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden. Die Beleuchtungseinrichtung ist ebenfalls vor jeder Fahrt auf einwandfreie Funktion hin zu kontrollieren. Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen. Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit, in regelmäßigen Abständen zu wiederholen. Hinweis Das amtliche Kennzeichen und die Beleuchtungseinrichtung des Fahrradträgers dürfen nicht verdeckt werden.- 7 - Allgemeine Sicherheitshinweise Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und sein Gehör nicht durch die Ladung oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug und die Ladung vorschriftsmäßig sind und dass die Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet. Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch am Tag vorhanden und betriebsbereit sein. Diese Montage- und Bedienungsanleitung enthält die allgemeine Zulassung des Fahrradträgers für Anhängevorrichtungen und muss immer im Fahrzeug mitgeführt werden. Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Fahrradträgern im Einsatzland. Vorsicht Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Der Fahrradträger für die Anhängevorrichtung ist ausschließlich zum Transport von Fahrrädern zu verwenden. Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet. Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz geprüft und bei Bedarf nachgezogen werden. Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit in regelmäßigen Abständen zu wiederholen. Während der Fahrt sollte der Fahrer durch Blick in den Rückspiegel den Fahrradträger und die Fahrräder auf evtl. Verschiebungen/Verlagerungen kontrollieren. Bei Veränderungen mit verminderter Geschwindigkeit zur nächsten Haltemöglichkeit weiterfahren und Verschraubungen und Befestigungen von Fahrradträger bzw. Fahrrädern nachziehen. Bei Nichtbeachtung könnte sich der Fahrradträger und/oder die Ladung vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen. Vorsicht Keine Schmiermittel an den vormontierten Verschraubungen verwenden. Die Verschraubungen könnten sich dadurch selbsttätig lockern und der Fahrradträger könnte sich zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen. Vorsicht Ragt die Ladung (die Fahrräder) mehr als 40 cm über den äußersten Rand der Lichtaustrittsfläche der Begrenzungs- oder Schlussleuchten des Heckträgersystems hinaus, so ist sie kenntlich zu machen, und zwar seitlich höchstens 40 cm von ihrem Rand und höchstens 150 cm über der Fahrbahn, nach vorne durch eine Leuchte mit weißem, nach hinten durch eine Leuchte mit rotem Licht. Beim Transport der Fahrräder die seitlich herausragenden Räder extra kennzeichnen. Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbe- leuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getäuscht werden. Bei Nichtbeachtung könnte dies einen Unfall verursachen. Vorsicht Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrichtung zu überprüfen. Bei eingeschaltetem Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h. sie dürfen nicht gleichzeitig leuchten. Bei Fahrzeugausführungen, deren Typgenehmigung erstmals nach dem 01.10.1998 erteilt wurde, darf das angebaute Heck- trägersystem oder die mitgeführte Ladung das dritte Bremslicht des Fahrzeuges nicht verdecken. Das dritte Bremslicht des Fahrzeuges muss sichtbar sein: rechts und links bezogen auf die Fahrzeuglängsachse – in einem Horizontalwinkel von 10°, nach oben bezogen auf die Leuchtenkante – in einem Vertikal- winkel von 10° und nach unten – bezogen auf die Leuchtenun- terkante – in einem Vertikalwinkel von 5°. Wenn diese Werte nicht eingehalten werden, muss ein „drittes“ Ersatz-Bremslicht angebaut werden. Bei Nichtbeachtung könnte dies einen Unfall verursachen. Vorsicht Die Montage des Fahrradträgers und der Fahrräder führt zur Veränderung des Fahr- und Bremsverhaltens sowie der Seitenwindempfindlichkeit des Fahrzeugs. Die maximale Geschwindigkeit von 130 km/h darf nicht überschritten werden. Die Fahrräder nicht durch Planen, Schutzüberzüge o. ä. abdecken, da dadurch die Windangriffsfläche und das Fahrverhalten stark beeinflusst werden. Schweres Ladegut im Kofferraum so weit wie möglich nach vorn schieben, um einer übermäßigen Hecklastigkeit vorzubeugen. Die Fahrweise stets den Straßen-, Straßenverkehrs- und Witterungsverhältnissen anpassen und besonders vorsichtig fahren, wenn Sie mit beladenem Fahrradträger fahren. Bei Nichtbeachtung könnte sich der Fahrradträger und/oder die Ladung vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen. Vorsicht Falls das Fahrzeug mit einer elektrischen Heckklappe ausgerüstet ist, ist bei montiertem Fahrradträger auf den notwendigen Freiraum zu achten. Wenn möglich sollte die elektrische Heckklappe deaktiviert und manuell bedient werden. Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger, das Fahrzeug und/oder die Auto- waschanlage könnten sonst beschädigt werden.- 8 -
