MANUAL DE UTILIZADOR TE 24230 MVT CED METABO

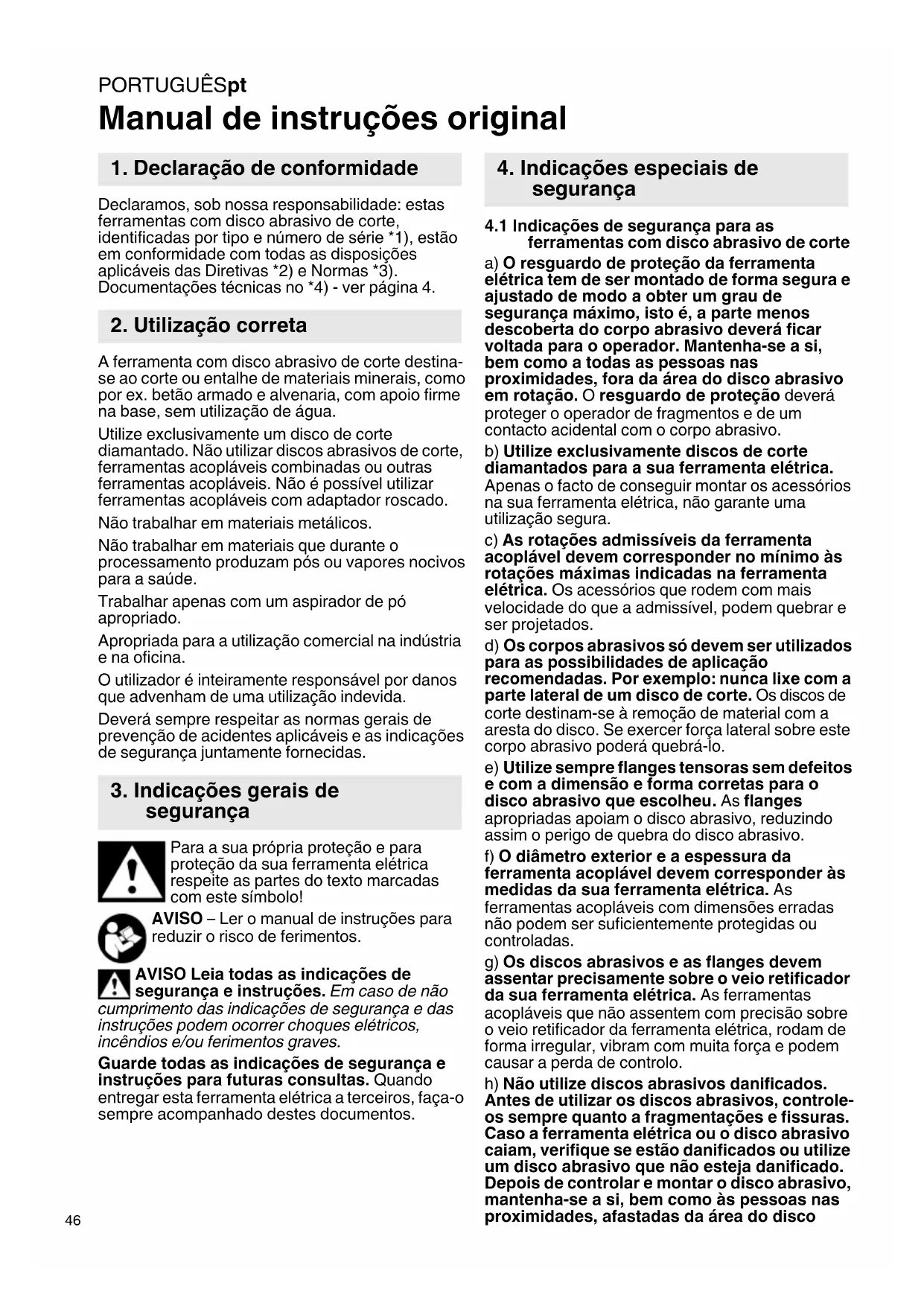

Manual de instruções original Declaramos, sob nossa responsabilidade: estas ferramentas com disco abrasivo de corte, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 4. A ferramenta com disco abrasivo de corte destina- se ao corte ou entalhe de materiais minerais, como por ex. betão armado e alvenaria, com apoio firme na base, sem utilização de água. Utilize exclusivamente um disco de corte diamantado. Não utilizar discos abrasivos de corte, ferramentas acopláveis combinadas ou outras ferramentas acopláveis. Não é possível utilizar ferramentas acopláveis com adaptador roscado. Não trabalhar em materiais metálicos. Não trabalhar em materiais que durante o processamento produzam pós ou vapores nocivos para a saúde. Trabalhar apenas com um aspirador de pó apropriado. Apropriada para a utilização comercial na indústria e na oficina. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. AVISO Leia todas as indicações de segurança e instruções. Em caso de não cumprimento das indicações de segurança e das instruções podem ocorrer choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança para as

ferramentas com disco abrasivo de corte a) O resguardo de proteção da ferramenta elétrica tem de ser montado de forma segura e ajustado de modo a obter um grau de segurança máximo, isto é, a parte menos descoberta do corpo abrasivo deverá ficar voltada para o operador. Mantenha-se a si, bem como a todas as pessoas nas proximidades, fora da área do disco abrasivo em rotação. O resguardo de proteção deverá proteger o operador de fragmentos e de um contacto acidental com o corpo abrasivo. b) Utilize exclusivamente discos de corte diamantados para a sua ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. c) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Os acessórios que rodem com mais velocidade do que a admissível, podem quebrar e ser projetados. d) Os corpos abrasivos só devem ser utilizados para as possibilidades de aplicação recomendadas. Por exemplo: nunca lixe com a parte lateral de um disco de corte. Os discos de corte destinam-se à remoção de material com a aresta do disco. Se exercer força lateral sobre este corpo abrasivo poderá quebrá-lo. e) Utilize sempre flanges tensoras sem defeitos e com a dimensão e forma corretas para o disco abrasivo que escolheu. As flanges apropriadas apoiam o disco abrasivo, reduzindo assim o perigo de quebra do disco abrasivo. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. g) Os discos abrasivos e as flanges devem assentar precisamente sobre o veio retificador da sua ferramenta elétrica. As ferramentas acopláveis que não assentem com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram com muita força e podem causar a perda de controlo. h) Não utilize discos abrasivos danificados. Antes de utilizar os discos abrasivos, controle- os sempre quanto a fragmentações e fissuras. Caso a ferramenta elétrica ou o disco abrasivo caiam, verifique se estão danificados ou utilize um disco abrasivo que não esteja danificado. Depois de controlar e montar o disco abrasivo, mantenha-se a si, bem como às pessoas nas proximidades, afastadas da área do disco

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊS pt

abrasivo em rotação e deixe o aparelho a funcionar durante um minuto, com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção para os olhos ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Quando executar trabalhos nos quais o aparelho possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. l) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo sobre o aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos.

4.2 Contragolpes e respetivas indicações de

segurança O contragolpe é a reação repentina provocada pelo encravamento ou bloqueio de um disco abrasivo em rotação. O encravamento ou o bloqueio provocam a paragem repentina da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta elétrica. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual possa amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite a zona anterior e posterior ao disco de corte em rotação. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar em cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize lâminas de serra de corrente ou dentadas, nem discos diamantados segmentados com fendas superiores a 10 mm de largura. Estas ferramentas acopláveis provocam frequentemente contragolpes ou a perda de controlo sobre a ferramenta elétrica. f) Evite o bloqueio do disco de corte ou pressão demasiado elevada. Não efetue cortes demasiado profundos. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo. g) Caso o disco de corte encrave ou tenha de interromper o trabalho, desligue o aparelho ePORTUGUÊSpt

mantenha-o seguro até o disco parar. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Verifique e elimine a causa do encravamento. h) Não volte a ligar a ferramenta elétrica enquanto a mesma ainda se encontrar dentro da peça de trabalho. Deixe o disco de corte atingir as suas rotações máximas antes de prosseguir cuidadosamente com o corte. Caso contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe.

i) Apoie placas e peças de trabalho grandes

para minimizar o risco de um contragolpe devido a um disco de corte encravado. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apoiada em ambos os lados do disco, quer na proximidade do corte, como também na proximidade da aresta. j) Proceda com especial cuidado no caso de "cortes de bolsa" em paredes montadas ou outras áreas não percetíveis. Ao imergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas elétricas ou outros objetos.

4.3 Indicações de segurança adicionais:

AVISO – Use sempre óculos de proteção. Use uma máscara de proteção contra poeiras apropriada. Utilize exclusivamente um disco de corte diamantado. Não podem ser utilizados vários discos de corte diamantados. Não utilize discos combinados. Use proteção auditiva. Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Respeitar as indicações do fabricante da ferramenta acoplável ou do acessório! Proteger as ferramentas acopláveis de lubrificantes e impactos! Armazenar e manusear as ferramentas acopláveis cuidadosamente e conforme as instruções do fabricante. A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente. Não utilizar ferramentas danificadas, não circulares ou que vibrem. Certifique-se de que no local em que trabalha, não existem tubagens de corrente elétrica, água e gás (por ex. com a ajuda de um aparelho detetor de metais). Evitar danos em tubagens de gás e de água, condutores elétricos e paredes portadoras (estática). Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, conversão ou manutenção. Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Antes de qualquer utilização verifique se faltam peças, se estão desgastadas, quebradas, fissuradas ou danificadas. Não utilizar um resguardo de proteção danificado ou incompleto. Utilize exclusivamente os tensores juntamente fornecidos. Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de paredes, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si proveniente desta sobrecarga varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção aprovado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.PORTUGUÊS pt

Ver página 2 e 3. 1 Casquilho de aspiração 2 Rosca do punho adicional (ambos os lados) 3 Porca de aperto (limitador da profundidade de corte) 4 Escala (profundidade de corte) 5 Chave de fendas sextavada 6 Punho suplementar (da rebarbadora angular) * 7 Seta - deslizar a máquina apenas na direção da seta 8 Resguardo de proteção da aspiração 9 Seta do sentido de rotação (sentido de rotação do disco de corte diamantado) 10 Mesa de guia 11 Botão de bloqueio do veio (da rebarbadora angular) * 12 Indicador de sinal eletrónico (da rebarbadora angular) * 13 Punho principal da rebarbadora angular * 14 Veio (da rebarbadora angular) * 15 Flange de apoio (da rebarbadora angular) * 16 Dois discos distanciadores 17 Disco de corte diamantado * 18 Porca de aperto de dois furos 19 Chave de pinos 20 Anel de aperto 21 Parafuso tensor 22 Botão (para rodar o punho principal) * 23 Bloqueio (contra ligação involuntária ou para o funcionamento contínuo)* 24 Gatilho (para ligar/desligar) *

• não incluído no equipamento standard / consoante o equipamento Antes de quaisquer trabalhos de conversão: puxar a ficha de rede da tomada. A máquina deve estar desligada e o veio parado. Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. Utilizar apenas cabos de extensão com um corte transversal mínimo de 1,5 mm

. Os cabos de extensão deverão ser apropriados para o consumo de energia da máquina (comp. Dados técnicos). Em caso de utilização de um enrolador de cabo, desenrolar sempre o cabo totalmente.

6.1 Montar o resguardo de proteção na

rebarbadora angular Desmontar o resguardo de proteção da aspiração (8) da mesa de guia (10) Ver página 2, fig. A.

1. Soltar a porca de aperto (3) e oscilar o

resguardo de proteção da aspiração (8) para cima.

2. O resguardo de proteção da aspiração (8) pode

ser retirado da mesa de guia (10) na posição representada. Montar o resguardo de proteção da aspiração (8) na rebarbadora angular Ver página 2, fig. B.

3. Soltar o parafuso tensor (21) de forma a que o

anel de aperto (20) do resguardo de proteção da aspiração alargue suficientemente.

4. Colocar a rebarbadora angular sobre o

resguardo de proteção da aspiração (8) na posição representada.

6. Apertar bem o parafuso tensor (21) com a chave

de fendas sextavada (5) juntamente fornecida.

7. Verificar quanto ao assentamento correto: o

resguardo de proteção da aspiração (8) não pode rodar. Montar o resguardo de proteção da aspiração (8) e a mesa de guia (10) Ver página 2, fig. A.

8. Inserir a saliência do resguardo de proteção da

aspiração (8) conforme representado no eixo da mesa de guia (10).

9. Encaixar o resguardo de proteção da aspiração

(8) na mesa de guia (10), ajustar para a profundidade de corte pretendida e unir o resguardo com a mesa apertando firmemente a porca de aperto (3). 10.Verificar se a ligação é segura. Montar o punho suplementar Trabalhar apenas com o punho suplementar (6) montado! Desaparafusar o punho suplementar (6) da rebarbadora angular e, consoante a utilização, aparafusar firmemente no lado esquerdo ou direito do resguardo de proteção da aspiração (8). Por motivos de segurança, consoante a posição da rebarbadora angular, aparafusar firmemente na rosca dianteira ou traseira (prescrição através da fig. E, página 3).

6.2 Montar o aspirador de pó

Trabalhar apenas com um aspirador de pó apropriado: ligar um aspirador apropriado (respeitar as determinações nacionais) ao casquilho de aspiração (1). Para uma aspiração perfeita utilize a manga de conexão 6.30796 e um aspirador com limpeza automática do filtro. Recomendamos a utilização de uma mangueira de aspiração antiestática de Ø 35 mm.

6.3 Punho principal rotativo

Trabalhar apenas com o punho principal (13) engatado. Ver página 3, figura C.

6. Colocação em funcionamentoPORTUGUÊSpt

- Pressionar o botão (22) para dentro. - Agora é possível rodar o punho principal (13) 90° para ambos os lados e engatá-lo. - Verificar o assentamento seguro: o punho principal (13) deve estar engatado e fixo, sem possibilidade de deslocamento.

As tomadas de ficha de rede devem estar protegidas com fusíveis lentos ou disjuntores de circuito. Com limitação automática da corrente de arranque montada (arranque suave). As tomadas de ficha de rede podem igualmente estar protegidas com fusíveis rápidos ou disjuntores de circuito. Antes de quaisquer trabalhos de conversão: puxar a ficha de rede da tomada. A máquina deve estar desligada e o veio parado. Pressionar o botão de bloqueio do veio (11) apenas com o veio parado.

7.1 Montar o disco de corte diamantado

1. Pressionar o botão de bloqueio do veio (11) para

dentro e rodar o veio (14) até o botão de bloqueio engatar de forma percetível.

2. Montar o flange de apoio (15) (equipamento

standard da rebarbadora angular) sobre o veio. Este está corretamente montado se não for possível rodá-lo no veio bloqueado.

3. Colocar os 2 discos distanciadores (16) sobre o

flange de apoio (15).

4. Colocar um disco de corte diamantado (17)

sobre o disco distanciador (16). Respeitar o sentido de rotação correto. O sentido de rotação é indicado através de setas no disco de corte diamantado e no resguardo de proteção da aspiração (seta do sentido de rotação (9)).

5. Certifique-se de que a porca de aperto de dois

furos (18) e o veio (14) da rebarbadora angular são compatíveis: a inscrição na porca de aperto de dois furos e a indicação da rosca na placa de potência da rebarbadora angular devem coincidir (M14 ou 5/8“).

6. Desapertar a porca de aperto de dois furos (18).

7. Pressionar o botão de bloqueio do veio (11) e

8. Apertar com força a porca de aperto de dois

furos (18) com a chave de pinos (19).

9. Verificar se a ligação é segura.

10.Rodar manualmente o disco de corte diamantado (17), este não pode entrar em contacto com o resguardo de proteção da aspiração (8) ou raspar no mesmo.

Guiar a máquina sempre com ambas as mãos. Primeiro ligar e em seguida colocar a ferramenta acoplável na peça de trabalho. Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia elétrica. No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Por este motivo, deverá segurar a máquina sempre com ambas as mãos nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado. Ver página 3, figura D. Ligação momentânea: Ligar: deslocar o bloqueio (23) na direção da seta e depois pressionar o gatilho (24). Desligar: soltar o gatilho (24). Funcionamento contínuo (consoante o equipamento): Ligar: deslocar o bloqueio (23) na direção da seta e depois pressionar o gatilho (24) e manter pressionado. A máquina está agora ligada. Agora, deslocar mais uma vez o bloqueio (23) na direção da seta para bloquear o gatilho (24) (funcionamento contínuo). Desligar: pressionar o gatilho (24) e soltar.

Segurar sempre bem o aparelho e conduzir com ambas as mãos no punho principal (13) da rebarbadora angular e no punho suplementar (6). Deslizar / puxar a máquina apenas no sentido da seta (7)

1. Ajustar a profundidade de corte pretendida:

Soltar a porca de aperto (3), ajustar a profundidade de corte pretendida na escala e voltar a apertar novamente a porca de aperto (3).

2. Montar o resguardo de proteção com a parte

dianteira da mesa de guia (10) sobre a peça de trabalho, sem que o disco de corte diamantado entre em contacto com a peça de trabalho.

3. Ligar a máquina e aguardar até alcançar as

4. No caso de cortes de imersão: oscilar a

máquina lentamente e conscientemente para baixo: o disco de corte diamantado penetra na peça de trabalho.

5. Conduzir a máquina lentamente na direção da

seta (7): o disco de corte diamantado penetra na peça de trabalho.

6. Deslizar / puxar a máquina apenas na direção

da seta (7) (trabalhar no sentido de rotação contrário). Caso contrário, existe o perigo da máquina se soltar de forma descontrolada e sair do corte. Trabalhar com avanço moderado, adaptado ao material a trabalhar. Para uma aspiração perfeita, certifique-se de que as rodas estão sempre em contacto com a peça de

7. Montar a ferramenta acoplável

8. UtilizaçãoPORTUGUÊS pt

trabalho. A mesa de guia (10) deverá deslizar sobre a peça de trabalho.

7. Assim que terminar o corte, desligue a máquina

e mantenha-a segura até o disco de corte diamantado parar por completo. Nunca tente retirar um disco de corte diamantado ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe.

8. Colocar a máquina de parte.

Antes de qualquer utilização verifique se faltam peças, se estão desgastadas, quebradas, fissuradas ou danificadas. Não utilizar um resguardo de proteção danificado ou incompleto. Um progresso de trabalho notavelmente mais lento e a necessidade de exercer maior força ao empurrar são indícios de que os discos de corte diamantados estão a ficar rombos. Afie os discos de corte diamantados que foram ficando rombos efetuando cortes curtos em materiais abrasivos como por ex. arenito calcário. Limpeza do motor: durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico. Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara antipoeiras. Ao soprar certifique-se de que existe uma eliminação apropriada. Botão (22) para o ajuste do punho: aspirar ocasionalmente o botão ou soprar com ar seco (no estado pressionado, em todas as 3 posições do punho principal). Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara antipoeiras. - Proteção contra sobrecarga: o indicador de sinal eletrónico (12) acende e as rotações sob carga diminuem CONSIDERAVELMENTE. A temperatura do motor é demasiado elevada! Deixar a máquina a funcionar na marcha em vazio até a mesma arrefecer e o indicador de sinal eletrónico apagar. - Proteção contra sobrecarga: o indicador de sinal eletrónico (12) acende e as rotações sob carga diminuem LIGEIRAMENTE. A máquina está a ser sobrecarregada. Continue a trabalhar com carga reduzida até o indicador de sinal eletrónico apagar. - Desativação de segurança eletrónica: o indicador de sinal eletrónico (12) acende e a máquina DESLIGA automaticamente. A máquina é desligada caso a velocidade de aumento de corrente seja demasiado elevada (como por ex. em caso de bloqueio repentino ou contragolpe). Desligar a máquina no gatilho (24). Em seguida, voltar a ligar e continuar a trabalhar normalmente. Evite bloqueios adicionais. Ver capítulo 4.2. - Proteção contra rearranque involuntário: o indicador de sinal eletrónico (12) PISCA e a máquina não funciona. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina. - Ao ligar, a máquina acelera rapidamente para as rotações máximas, ou seja, a limitação da corrente de arranque automática (arranque suave) não funciona. Se existir um erro no sistema eletrónico, outras funções do sistema eletrónico relevantes para a segurança deixarão de estar disponíveis. As máquinas devem ser reparadas imediatamente (ver capítulo 13.). Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados presentes neste manual de instruções. A espessura máxima permitida dos discos de corte diamantados é de 3 mm (1/8“). Não utilize discos de corte diamantados segmentados com fendas d segmento >10 mm. No caso de utilização de discos de corte diamantados segmentados apenas são permitidos exclusivamente ângulos de corte de segmento negativos. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo. Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com O pó de lixar produzido pode conter substâncias poluentes: eliminar corretamente.

11. Eliminação de avarias

14. Proteção do ambientePORTUGUÊSpt

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em sepa- rado, e entregues a uma reciclagem ecologica- mente correta. Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. Ø=Diâmetro máx. permitido dos discos de corte diamantados

max = Espessura máx. permitida dos discos de corte diamantados M=Rosca do veio l = Comprimento do veio retificador

max = Profundidade máx. de corte n = Rotações em vazio (rotações máximas)

=Potência de saída m = Peso sem cabo de rede Valores medidos determinados de acordo com a EN 60745. Máquina da classe de proteção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 60745:

= Valor da emissão de vibrações

=Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de potência sonora

= Insegurança Usar proteção auditiva!
