MANUALE UTENTE TE 24230 MVT CED METABO

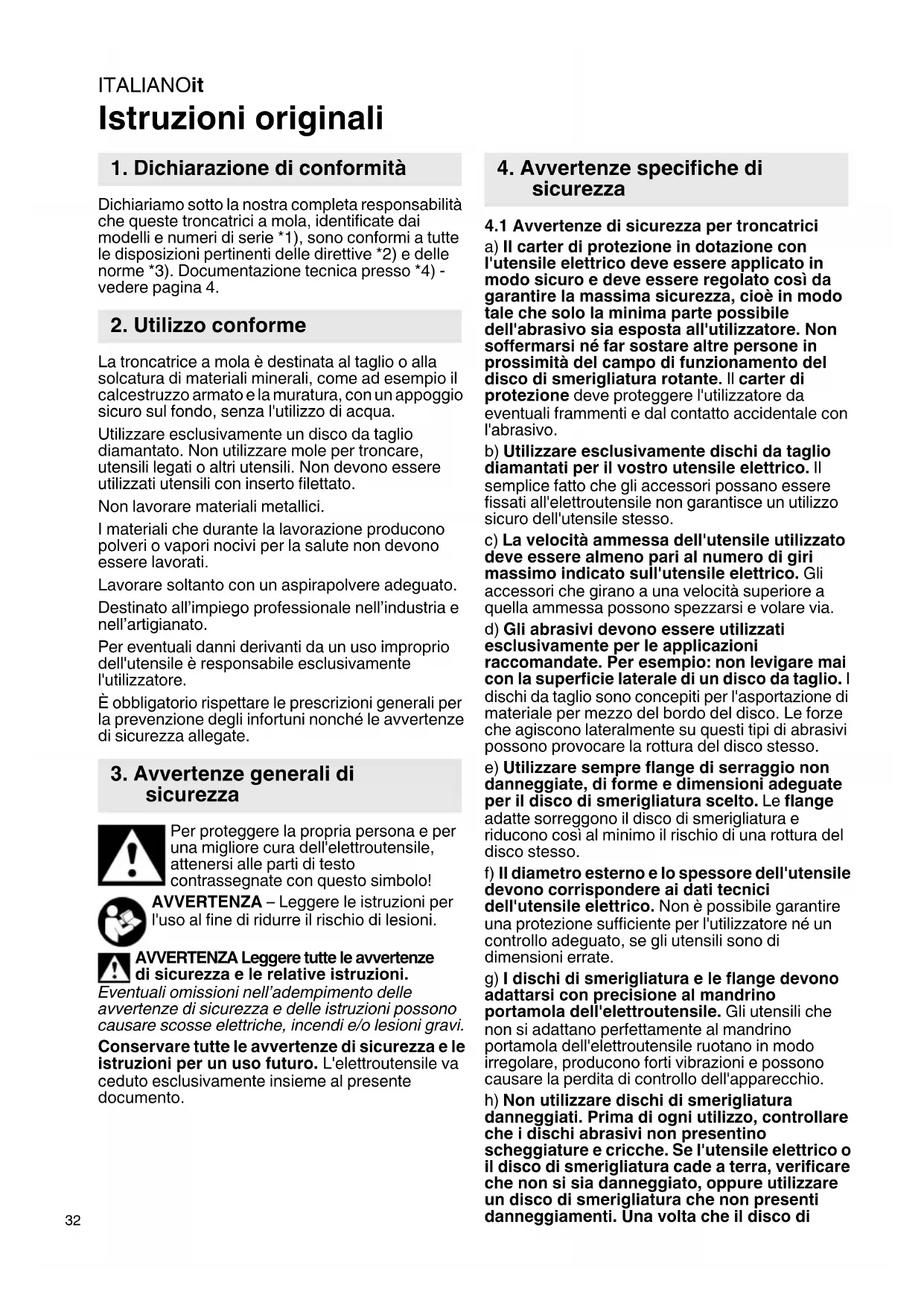

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che queste troncatrici a mola, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 4. La troncatrice a mola è destinata al taglio o alla solcatura di materiali minerali, come ad esempio il calcestruzzo armato e la muratura, con un appoggio sicuro sul fondo, senza l'utilizzo di acqua. Utilizzare esclusivamente un disco da taglio diamantato. Non utilizzare mole per troncare, utensili legati o altri utensili. Non devono essere utilizzati utensili con inserto filettato. Non lavorare materiali metallici. I materiali che durante la lavorazione producono polveri o vapori nocivi per la salute non devono essere lavorati. Lavorare soltanto con un aspirapolvere adeguato. Destinato all’impiego professionale nell’industria e nell’artigianato. Per eventuali danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! AVVERTENZA – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. AVVERTENZA Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile va ceduto esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza per troncatrici

a) Il carter di protezione in dotazione con l'utensile elettrico deve essere applicato in modo sicuro e deve essere regolato così da garantire la massima sicurezza, cioè in modo tale che solo la minima parte possibile dell'abrasivo sia esposta all'utilizzatore. Non soffermarsi né far sostare altre persone in prossimità del campo di funzionamento del disco di smerigliatura rotante. Il carter di protezione deve proteggere l'utilizzatore da eventuali frammenti e dal contatto accidentale con l'abrasivo. b) Utilizzare esclusivamente dischi da taglio diamantati per il vostro utensile elettrico. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso. c) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore a quella ammessa possono spezzarsi e volare via. d) Gli abrasivi devono essere utilizzati esclusivamente per le applicazioni raccomandate. Per esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono concepiti per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivi possono provocare la rottura del disco stesso. e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni adeguate per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riducono così al minimo il rischio di una rottura del disco stesso. f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate. g) I dischi di smerigliatura e le flange devono adattarsi con precisione al mandrino portamola dell'elettroutensile. Gli utensili che non si adattano perfettamente al mandrino portamola dell'elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell'apparecchio. h) Non utilizzare dischi di smerigliatura danneggiati. Prima di ogni utilizzo, controllare che i dischi abrasivi non presentino scheggiature e cricche. Se l'utensile elettrico o il disco di smerigliatura cade a terra, verificare che non si sia danneggiato, oppure utilizzare un disco di smerigliatura che non presenti danneggiamenti. Una volta che il disco di

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

smerigliatura è stato controllato e montato, non soffermarsi, né lasciar soffermare eventuali persone presenti nelle vicinanze, in prossimità del livello di funzionamento del disco di smerigliatura rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito i dischi di smerigliatura danneggiati si rompono durante questo test.

i) Indossare l'equipaggiamento di protezione

personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego del dispositivo. Un forte rumore prolungato può causare una perdita di udito. j) Assicurarsi che le altre persone mantengano una distanza di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. k) Tenere l'utensile soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e provocare così una scossa elettrica. l) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'apparecchio, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante. m) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettroutensile. n) Non metter mai in funzione l'elettroutensile durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile in rotazione e ciò potrebbe causare lesioni all'utilizzatore. o) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. p) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. q) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando il disco di smerigliatura si inceppa o si blocca. Quando l'utensile rimane inceppato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In questo modo, nel punto di bloccaggio, un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile stesso. Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato o non conforme dell'elettroutensile. Può essere evitato applicando le misure di precauzione descritte di seguito. a) Afferrare sempre saldamente l'utensile elettrico ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione all'avviamento. L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può venire in contatto con la mano dell'utilizzatore. c) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Il contraccolpo spinge l'utensile elettrico nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affilati, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena o lame dentate, né dischi diamantati a segmenti con fenditure maggiori di 10 mm. Gli utensili di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'elettroutensile. f) Evitare che il disco di taglio si blocchi ed evitare di esercitare una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. Un sovraccarico del disco di taglioITALIANOit

aumenta la sollecitazione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi, di conseguenza aumenta il rischio di contraccolpo o di una rottura del disco. g) Se il disco di taglio si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'attrezzo e tenerlo fermo finché il disco non si è arrestato completamente. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco. h) Non riattivare l'elettroutensile finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco di taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incepparsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.

i) I pannelli o i pezzi in lavorazione di grandi

dimensioni devono essere fissati saldamente, in modo da evitare il rischio di un contraccolpo in caso di blocco del disco di taglio. I pezzi in lavorazione di grandi dimensioni possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto da entrambi i lati del disco, sia in prossimità del taglio, sia sui bordi. j) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

4.3 Ulteriori avvertenze per la sicurezza:

AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare una mascherina antipolvere. Utilizzare esclusivamente un disco diamantato. Non utilizzare diversi dischi da taglio diamantati. Non utilizzare dischi legati. Indossare le protezioni acustiche. Utilizzare gli spessori elastici, se questi vengono forniti con l'abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell’utensile e degli accessori. Proteggere gli utensili dal grasso e dagli urti. Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere tenuti ben saldi. Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Sul punto che deve essere lavorato non devono esserci cavi della corrente, dell'acqua o del gas (ad esempio utilizzare un metal detector). Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica). Estrarre la spina dalla presa prima di eseguire qualsivoglia intervento di regolazione, modifica o manutenzione della macchina. Un'impugnatura supplementare eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile qualora l'impugnatura sia difettosa. Prima di ogni utilizzo, controllare se vi sono parti mancanti, usurate, rotte, incrinate o danneggiate. Non utilizzare il carter di protezione se è difettoso o incompleto. Utilizzare esclusivamente gli attrezzi di serraggio forniti in dotazione. Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata.ITALIANO it

- Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedere le pagine 2 e 3. 1 Bocchetta di aspirazione 2 Filettatura per impugnatura supplementare (su entrambi i lati) 3 Dado di serraggio (limitazione profondità di taglio) 4 Scala (profondità di taglio) 5 Giravite esagonale 6 Impugnatura supplementare (della smerigliatrice angolare) * 7 Freccia - spingere la macchina esclusivamente nel senso della freccia 8Carter di protezione aspirazione 9 Freccia senso di rotazione (senso di rotazione del disco da taglio diamantato) 10 Tavola di guida 11 Pulsante di arresto alberino (della smerigliatrice angolare) * 12 Sistema elettronico di segnalazione (della smerigliatrice angolare) * 13 Impugnatura principale della smerigliatrice angolare * 14 Alberino (della smerigliatrice angolare) * 15 Flangia di supporto (della smerigliatrice angolare) * 16 Due rondelle distanziatrici 17 Disco da taglio diamantato * 18 Dado di serraggio a due fori 19 Chiave a due perni 20 Anello di serraggio 21 Vite di serraggio 22 Pulsante (per ruotare l'impugnatura principale)

23 Blocco (per evitare l'avviamento accidentale, all'occorrenza per il funzionamento continuo) * 24 Pulsante interruttore (per accensione/ spegnimento) *

• non compreso nella fornitura / in base alla dotazione Prima di effettuare qualsiasi intervento di riattrezzamento: estrarre la spina dalla presa. La macchina dev'essere spenta e il mandrino dev'essere fermo. Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto massima di 30 mA. Utilizzare soltanto prolunghe con sezione minima di 1,5 mm

. Le prolunghe devono essere adatte per l'assorbimento di potenza della macchina (confrontare i dati tecnici). Se si impiega un rotolo di cavo, srotolarlo sempre completamente.

6.1 Applicazione del carter di protezione

sulla smerigliatrice angolare Separazione del carter di protezione aspirazione (8) e della tavola di guida (10) Vedere pagina 2, fig. A.

1. Allentare il dado di serraggio (3) e orientare il

carter di protezione aspirazione (8) verso l'alto.

2. Il carter di protezione aspirazione (8) può essere

rimosso dalla tavola di guida (10) nella posizione indicata. Applicazione del carter di protezione aspirazione (8) sulla smerigliatrice angolare Vedere pagina 2, fig. B.

3. Allentare la vite di serraggio (21), in modo tale

che l'anello di serraggio (20) del carter di protezione aspirazione si allarghi sufficientemente.

4. Collocare la smerigliatrice angolare sul carter di

protezione aspirazione (8) nella posizione indicata.

5. Ruotare la smerigliatrice angolare e applicarla

sull'angolo desiderato, vedere pagina 3, fig. E:

II) Taglio a trazione

6. Stringere fortemente la vite di serraggio (21) con

il giravite esagonale (5) fornito in dotazione.

7. Verificare che sia saldamente in sede - il carter

di protezione aspirazione (8) non deve poter ruotare. Assemblaggio del carter di protezione aspirazione (8) e della tavola di guida (10) Vedere pagina 2, fig. A.

8. Inserire la cavità del carter di protezione

aspirazione (8) nell'asse della tavola di guida (10) come raffigurato.

9. Combinare insieme il carter di protezione

aspirazione (8) e la tavola di guida (10), regolare alla profondità di taglio desiderata e collegarli reciprocamente stringendo il dado di serraggio (3). 10.Controllare se il collegamento è corretto. Montaggio dell'impugnatura supplementare Lavorare solamente con l'impugnatura supplementare montata (6)! Svitare l'impugnatura supplementare (6) dalla smerigliatrice angolare e, a seconda del tipo di applicazione, avvitarla sul lato sinistro o destro del carter di protezione aspirazione (8). E per motivi di sicurezza, a seconda della posizione della smerigliatrice angolare, avvitarla nella filettatura anteriore o posteriore (come indicato in fig. E, pagina 3).

6. Messa in funzioneITALIANOit

6.2 Applicazione del sistema di aspirazione

della polvere Lavorare esclusivamente con un sistema di aspirazione della polvere adatto: collegare un aspiratore adatto (osservare le disposizioni nazionali) alla bocchetta di aspirazione (1). Per un'aspirazione ottimale, utilizzare il manicotto di collegamento 6.30796 e un aspiratore dotato di pulizia automatica del filtro. Si raccomanda di utilizzare un tubo flessibile di aspirazione antistatico Ø 35 mm.

6.3 Impugnatura principale girevole

Lavorare soltanto con l'impugnatura principale (13) innestata. Vedere pagina 3, figura C. - Premere il pulsante (22). - L'impugnatura principale (13) si può ora ruotare di 90° su entrambi i lati e innestare. - Verificare il corretto montaggio: l'impugnatura principale (13) deve essere saldamente innestata in posizione e non deve essere in condizione di poter ruotare.

6.4 Collegamento elettrico

Le prese di rete devono essere protette per mezzo di appositi fusibili ad azione ritardata o di interruttori automatici. Con limitazione automatica della corrente di spunto (avviamento morbido). Le prese di rete possono essere protette anche per mezzo di appositi fusibili rapidi o di interruttori automatici. Prima di effettuare qualsiasi intervento di riattrezzamento: estrarre la spina dalla presa. La macchina dev'essere spenta e il mandrino dev'essere fermo. Premere il pulsante per l'arresto dell'alberino (11) solo quando l'alberino è fermo.

7.1 Applicazione del disco diamantato

1. Premere il pulsante di arresto dell'alberino (11) e

ruotare l'alberino (14) fino a udire il pulsante di arresto che scatta in posizione.

2. Montare la flangia di supporto (15) (in dotazione

alla smerigliatrice angolare) sull'alberino. La posizione sarà corretta se, una volta inserita sull'alberino arrestato, la flangia non può essere ruotata.

3. Applicare le 2 rondelle distanziatrici (16) sulla

flangia di supporto (15).

4. Appoggiare il disco da taglio diamantato (17)

sulla rondella distanziatrice (16). Osservare il corretto senso di rotazione. La direzione di rotazione è indicata, mediante frecce, sul disco da taglio diamantato e sul carter di protezione aspirazione (freccia senso di rotazione (9)).

5. Accertarsi che il dado di serraggio a due fori (18)

e l'alberino (14) della smerigliatrice angolare combacino tra di loro: la scritta sul dado di serraggio a due fori e l'indicazione della filettatura sulla targhetta dei dati tecnici della smerigliatrice angolare devono coincidere (M14 e 5/8").

6. Avvitare il dado di serraggio a due fori (18).

7. Premere e tenere premuto il pulsante di arresto

8. Stringere con forza il dado di serraggio a due fori

(18) con la chiave a due perni (19).

9. Controllare se il collegamento è corretto.

10.Ruotare il disco da taglio diamantato (17) a mano - non deve sfiorare il carter di protezione aspirazione (8) né strisciare su di esso.

8.1 Attivazione/disattivazione

Tenere sempre il dispositivo con entrambe le mani. Mettere prima in funzione il dispositivo, quindi avvicinare l'utensile accessorio al pezzo in lavorazione. Evitare l'avviamento accidentale: disinserire sempre il dispositivo quando la spina viene staccata dalla presa oppure se si verifica un'interruzione di corrente. In caso di funzionamento continuo, il dispositivo continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati. Evitare che il dispositivo aspiri polvere e trucioli o ne provochi movimenti vorticosi. Dopo lo spegnimento, riporre il dispositivo soltanto dopo che il motore si è completamente arrestato. Vedere pagina 3, figura D. Accensione temporanea: Accensione: spingere il blocco (23) in direzione della freccia e poi premere il pulsante interruttore (24). Spegnimento: rilasciare il pulsante interruttore (24). Funzionamento continuo (in funzione della dotazione): Accensione: spingere il blocco (23) in direzione della freccia, quindi premere e tenere premuto il pulsante interruttore (24). Adesso il dispositivo è acceso. A questo punto, spingere il blocco (23) ancora una volta nel senso della freccia, in modo da bloccare il pulsante interruttore (24) (funzionamento continuo). Spegnimento: premere e rilasciare il pulsante interruttore (24).

Guidare sempre l'utensile con entrambe le mani tenendo saldamente l'impugnatura principale (13) della smerigliatrice angolare e l'impugnatura supplementare (6). Spingere / tirare la macchina esclusivamente nel senso della freccia (7)

7. Applicazione dell'utensile

8. UtilizzoITALIANO it

1. Regolare la profondità di taglio desiderata:

Allentare il dado di serraggio (3) e regolare la profondità di taglio desiderata sulla scala graduata, stringere di nuovo il dado di serraggio (3).

2. Posizionare il carter di protezione con l'elemento

frontale della tavola di guida (10) sul pezzo di lavorazione senza che il disco da taglio diamantato sfiori il pezzo.

3. Accendere la macchina e attendere che

raggiunga il massimo numero di giri.

4. Nei tagli a immersione: orientare la macchina

lentamente e delicatamente verso il basso: il disco da taglio diamantato penetra nel pezzo.

5. Guidare la macchina lentamente nel senso della

freccia (7): il disco da taglio diamantato penetra nel pezzo.

6. Spingere / tirare la macchina esclusivamente

nel senso della freccia (7) (lavorare nel senso opposto alla rotazione). In caso contrario sussiste il pericolo che la macchina possa fuoriuscire in modo incontrollato dal taglio che si sta eseguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione. Per un'aspirazione ottimale, accertarsi che le ruote siano sempre a contatto con il pezzo di lavorazione. La tavola di guida (10) deve scorrere sul pezzo.

7. Una volta eseguito il taglio, spegnere la

macchina e attendere che si fermi il disco. Non tentare mai di estrarre il disco dal taglio mentre è ancora in movimento. Ciò può causare un contraccolpo.

8. Riporre via la macchina.

Prima di ogni utilizzo, controllare se vi sono parti mancanti, usurate, rotte, incrinate o danneggiate. Non utilizzare il carter di protezione se è difettoso o incompleto. Se la velocità di esecuzione del lavora rallenta visibilmente e la forza di avanzamento aumenta, questo è il sintomo che i dischi di taglio diamantati sono consumati. Affilare i dischi consumati effettuando tagli brevi in materiali abrasivi, come ad es. pietra arenaria calcarea. Pulizia del motore: durante la lavorazione, è possibile che delle particelle si accumulino all'interno dell'elettroutensile. Questo compromette il raffreddamento dell'elettroutensile. I depositi conduttori possono compromettere l'isolamento dell'elettroutensile e provocare pericoli elettrici. Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere. Durante il soffiaggio, accertarsi che l'aspirazione avvenga correttamente. Pulsante (22) per la regolazione dell'impugnatura: pulire il pulsante di tanto in tanto con l'aspiratore o con aria asciutta (tenere il pulsante premuto, nelle 3 posizioni dell'impugnatura principale). Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere. - Protezione contro i sovraccarichi: il display elettronico (12) si illumina e la velocità sotto carico diminuisce CONSISTENTEMENTE. La temperatura del motore è troppo elevata! Lasciare la macchina in funzione al minimo, finché si è raffreddata ed il segnale del display elettronico è scomparso. - Protezione contro i sovraccarichi: il display elettronico (12) si illumina e la velocità sotto carico diminuisce LIEVEMENTE. Il dispositivo è sovraccarico. Continuare a lavorare a carico ridotto, finché il segnale del display elettronico è scomparso. - Disattivazione elettronica di sicurezza: il display elettronico (12) si illumina e la macchina si è SPENTA automaticamente. In caso di un'eccessiva velocità di rampa della corrente (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spegnere la macchina con il pulsante interruttore (24). Rimetterlo in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Vedere il capitolo 4.2. - Protezione contro il riavvio: il display elettronico (12) LAMPEGGIA e la macchina non entra in funzione. La protezione contro il riavvio è scattata. Se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un'interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo. - All'accensione, la macchina accelera molto rapidamente, fino a raggiungere il massimo numero di giri, cioè la limitazione automatica della corrente di avviamento (soft start) non funziona. È presente un guasto elettronico e le ulteriori funzioni elettroniche rilevanti per la sicurezza non sono più disponibili. Fare riparare immediatamente la macchina (vedere capitolo 13.). Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Lo spessore max. consentito del disco è di 3 mm (1/8“). Non utilizzare dischi da taglio diamantati a segmenti con fenditure maggiori di 10 mm. Se si utilizzano dischi da taglio diamantati, sono consentiti soltanto angoli di taglio negativi. Lo spessore max. consentito del disco è di 3 mm (1/8"). La gamma completa degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo.

11. Eliminazione dei guasti

Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da elettricisti specializzati. Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibile tramite l’assistenza Metabo. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. La polvere di levigatura formatasi può contenere sostanze nocive: smaltire a regola d'arte. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire gli elettrou- tensili tra i rifiuti domestici! Secondo la Diret- tiva europea 2012/19/UE sugli utensili elet- trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. Ø = diametro max. consentito dei dischi da taglio diamantati

max = spessore max. consentito dei dischi da taglio diamantati M = filettatura del mandrino l = lunghezza del mandrino

max =profondità di taglio max. n = numero di giri a vuoto (massimo numero di giri)

= potenza nominale assorbita

=potenza resa m=peso senza cavo di alimentazione Valori misurati a norma EN 60745. Macchina appartenente alla classe di protezione II ~ Corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

= valore di emissione vibrazioni

= incertezza (vibrazioni) Livello sonoro classe A tipico

= livello di pressione acustica

= livello di potenza acustica

=incertezza Indossare la protezione dell'udito!

14. Tutela dell'ambiente
