CONDICIONES DE FUNCIONAMIENTO

CONDICIONES DE FUNCIONAMIENTO

• Não se sente, pise ou coloque nada sobre a unidade.

• Não toque nas alhetas afi adas de alumínio.

• Certifi que-se de que o tubo de drenagem foi ligado correctamente.

• Após períodos de utilização prolongados, certifi que-se de que o suporte de instalação não está danifi cado. Fonte de alimentação

• Não puxe o fi o para retirar a fi cha da tomada.

• Desligue a unidade e retire a fi cha da tomada antes de efectuar a limpeza ou a reparação.

• Desligue a unidade e retire a fi cha da tomada se não pretender utilizá-la durante um período de tempo prolongado.

• Este ar condicionado está equipado com um dispositivo protector de sobretensão integrado. No entanto, de maneira a proteger o ar condicionado de trovoadas anormalmente fortes, deverá desligá-lo da alimentação. Não toque no ar condicionado durante as trovoadas, pois pode originar um choque eléctrico. Fonte de alimentação

• Não partilhe a tomada eléctrica com outro equipamento.

• Não modifi que os cabos de alimentação.

• Não utilize extensões eléctricas.

• Não utilize com mãos molhadas.

• Não opere ou desligue a unidade introduzindo ou retirando a fi cha da tomada.

• Introduza a fi cha devidamente na tomada.

• Utilize o cabo de alimentação especifi cado.

• Se o cabo de alimentação estiver danifi cado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cado para evitar situações de perigo.

• O pó na fi cha eléctrica deve ser limpo periodicamente com um pano suave.

• Este equipamento deve ter ligação terra e é recomendado que seja instalado com Disjuntor de Fuga à Terra (ELCB) ou Dispositivo de Corrente Residual (RCD). De outra forma, pode provocar choque eléctrico ou incêndio em caso de avaria.

• Em caso de emergência ou condições anormais (cheiro a queimado, etc.), desligue a unidade e retire a fi cha da tomada eléctrica e consulte o seu fornecedor mais próximo. Unidade Exterior

• Não introduza os seus dedos ou quaisquer outros objectos dentro da unidade. PRECAUÇÕES DE SEGURANÇA PRECAUÇÕES DE SEGURANÇA Unidade Interior

• Não instale, remova nem reinstale a unidade. Uma instalação incorrecta pode causar fugas, choque eléctrico ou incêndio. Consulte um revendedor autorizado ou um técnico especializado para efectuar a instalação.

• Não introduza os seus dedos ou quaisquer outros objectos dentro da unidade.

• Não tente reparar a unidade. Unidade Interior

• Não instale a unidade num ambiente com risco elevado de explosão.

• Não lave a unidade com água, benzina, diluente nem pó de limpeza abrasivo.

• Não utilize a unidade para outros fi ns, como, por exemplo, a conservação de alimentos.

• Não coloque qualquer equipamento de combustão em frente da saída de ar.

• Não se exponha directamente ao ar frio durante um período de tempo prolongado.

• Certifi que-se de que o tubo de drenagem foi ligado correctamente. Caso contrário, podem surgir fugas.

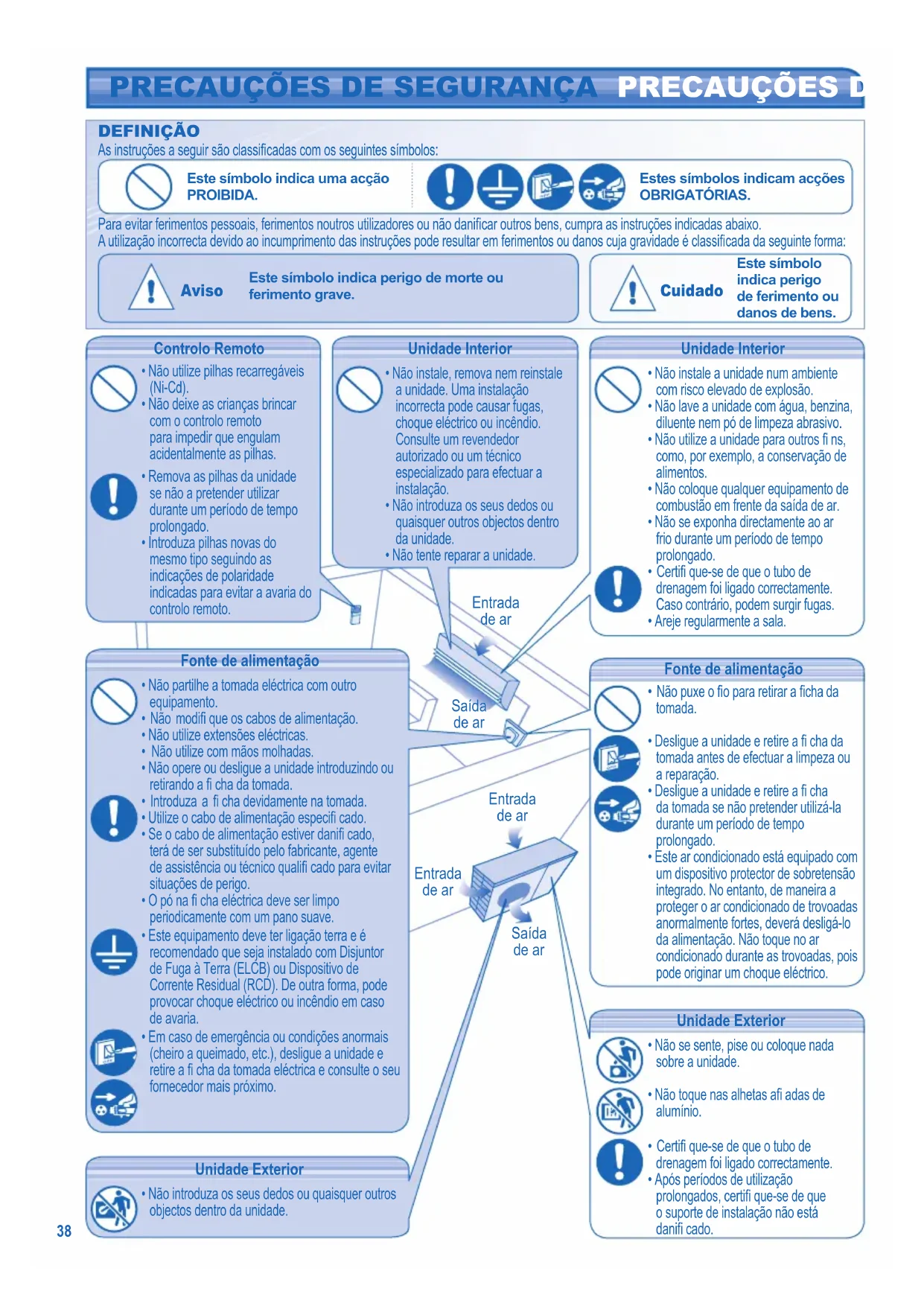

• Areje regularmente a sala. DEFINIÇÃO As instruções a seguir são classifi cadas com os seguintes símbolos: Este símbolo indica uma acção PROIBIDA. Estes símbolos indicam acções OBRIGATÓRIAS. Para evitar ferimentos pessoais, ferimentos noutros utilizadores ou não danifi car outros bens, cumpra as instruções indicadas abaixo. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classifi cada da seguinte forma: Aviso Este símbolo indica perigo de morte ou ferimento grave. Cuidado Este símbolo indica perigo de ferimento ou danos de bens. Controlo Remoto

• Não utilize pilhas recarregáveis (Ni-Cd).

• Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

• Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado.

• Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas para evitar a avaria do controlo remoto. Entrada Entrada de ar de ar Saída Saída de ar de ar Saída de ar Entrada Entrada de ar de ar Entrada Entrada de ar de ar39 PORTUGUÊS

INFORMAÇÕES REGULAMENTARES INFORMAÇÕES REGULAMENTARES

Obrigado por adquirir o Ar Condicionado da A unidade não se destina a ser utilizada por crianças ou pessoas debilitadas sem supervisão. As crianças devem ser supervisionadas para que não brinquem com a unidade. ÍNDICE ÍNDICE

MANUTENÇÃO E LIMPEZA

RESOLUÇÃO DE PROBLEMAS

CONDIÇÃO DE FUNCIONAMENTO

CONDIÇÃO DE FUNCIONAMENTO

ARREFECIMENTO Máximo 32 23 43 26 Mínimo 16 11 -15 - AQUECIMENTO Máximo 30 - 24 18 Mínimo 16 - -10 -

• DBT: Temperatura de bolbo Seco

• WBT: Temperatura de bolbo Húmido AVISO: • Esta unidade funciona também como refrigerador com uma temperatura exterior de -15°C numa sala especial, como um polo informático, que apresente uma temperatura ambiente de 16°C ou superior e uma humidade ambiente máxima de 80%. Quando a temperatura exterior chegar aos -15°C, o compressor é desligado. Este volta a funcionar quando a temperatura subir para além dos -15°C.

• Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer signifi cantemente e a unidade exterior poderá parar para controlo de protecção. NOTA : NOTA : As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fi ns de melhoramento futuro. REQUISITOS AMBIENTAIS Eliminação das pilhas As pilhas devem ser recicladas ou eliminadas adequadamente. ELIMINAÇÃO NO FIM DO PERÍODO DE VIDA ÚTIL “Instruções para o utilizador fi nal” do ar condicionado: Este ar condicionado contém a marca acima que indica que um equipamento eléctrico não deve ser eliminado juntamente com o lixo doméstico comum. Os países da Comunidade Europeia (*) devem dispor de um sistema de recolha dedicado para estes produtos. Não tente desmontar o sistema pois tal pode prejudicar a sua saúde e o ambiente devido ao manuseamento incorrecto dos resíduos. A desmontagem e a eliminação do líquido de refrigeração, do óleo e de outras peças devem ser efectuadas por um técnico de instalação qualifi cado de acordo com os regulamentos locais e nacionais relevantes. O ar condicionado deve ser processado numa instalação de processamento especializada para fi ns de reutilização, reciclagem e recuperação, não devendo ser eliminado no sistema municipal de processamento de resíduos. Contacte o técnico de instalação, o revendedor ou a autoridade local para obter mais informações. Nos termos da legislação nacional, podem também ser aplicadas sanções decorrentes da eliminação incorrecta de resíduos. *nos termos da lei nacional de cada Estado-membro Informações de eliminação para outros países fora da União Europeia Estes símbolos só são válidos na União Europeia. Se pretender eliminar este produto, contacte o técnico de instalação, o revendedor ou a autoridade local e solicite informações sobre o método correcto de eliminação.

• Não LIGUE a unidade quando encerar o pavimento. Depois de encerar o pavimento, deve deixar a sala arejar devidamente antes de ligar a unidade.

• Não instalar a unidade em áreas com óleos e fumos. A substituição ou instalação de fi chas deve ser efectuada apenas por pessoal autorizado/ qualifi cado. Os fi os neste cabo são coloridos de acordo com o seguinte código: Terminais Vermelho fi os com corrente neutro terra cores (Norma da GB) azul verde-amarelo castanha PretoVerde/Amarelo A cor dos fi os pode variar dependendo da norma do código da cablagem do país.40 FAN SPEE

• Utilizado quando o controlo remoto está mal colocado ou avariado. Passo Acção Modo 1 Prima uma vez. Automático

Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte. Arrefecimento forçado

Repita o passo 2. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte. Arrefecimento normal

Repita o passo 3. Prima sem soltar até ouvir três sinais sonoros e, em seguida, liberte. Aquecimento forçado Prima o botão para desligar. Placa de direcção do fl uxo de ar

• Não ajuste com a mão. Distância máxima: 10m OFF/ON PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente. TEMP

PARA CONFIGURAR A TEMPERATURA

• Alcance de selecção: 16°C ~ 30°C.

• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. MODO DE AQUECIMENTO : 20°C ~ 24°C. MODO DE ARREFECIMENTO : 26°C ~ 28°C. MODO SECO : 1°C ~ 2°C abaixo da temperatura ambiente. MODE PARA SELECCIONAR O MODO DE OPERAÇÃO MODO AUTOMÁTICO - Para sua conveniência

• A unidade selecciona o modo de operação a cada 30 minutos de acordo com a temperatura confi gurada, exterior e temperatura ambiente. Durante a selecção do modo de funcionamento o indicador de potência pisca. MODO DE AQUECIMENTO - Para desfrutar de ar quente

• A unidade demora um pouco a aquecer. O indicador de energia pisca durante esta operação. MODO DE ARREFECIMENTO - Para desfrutar de ar fresco MODO SECO - Para desumidifi car o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave. Filtro do ar INDICADOR Dispositivo de purifi cação de ar supersónico VISTA GERAL DO PRODUTO E OPERAÇÕES VISTA GERAL DO PRODUTO E OPERAÇÕES Ionizador Não tocar durante o funcionamento. Visor do Controlo Remoto (Verde) (Laranja) (Laranja) (Verde) (Verde) (Azul)41 PORTUGUÊS

TIMER SET Seleccione a função ON ou OFF do temporizador. Confi gure a hora. Confi rme.

• Para cancelar a função ON ou OFF do temporizador, prima

OFF e, em seguida, prima CANCEL

• Quando confi gurar o Temporizador LIGADO (ON), a unidade pode começar mais cedo (até 30 minutos) antes da hora confi gurada de maneira a alcançar a temperatura desejada a tempo.

• A operação do temporizador é baseada na confi guração do relógio no controlo remoto e repete diariamente uma vez confi gurada. Para confi gurar o relógio, por favor consulte Preparação do Controlo Remoto na contracapa.

• Se o temporizador for cancelado manualmente ou devido a uma falha de corrente, pode restabelecer a confi guração anterior (após restabelecer a energia) premindo SET

CONFIGURAÇÕES OPCIONAIS

CONFIGURAÇÕES OPCIONAIS

Prima e segure durante 5 segundos para escurecer ou restaurar a luminosidade do indicador da unidade. Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F. CLOCK Prima e segure durante aproximadamente 5 segundos para mostrar a indicação da hora em 12 horas (am/pm) ou 24 horas.

RESET Prima para restabelecer as confi gurações padrão do controlo remoto. SET

RESET Não utilizado em operações normais. Defi na a temperatura para 1°C acima no modo frio ou 2°C abaixo no modo calor da temperatura desejada para conseguir 10% de poupança de energia. Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio.

• O dispositivo de purifi cação de ar supersónico (Super Alleru-Buster) funciona automaticamente assim que liga a unidade.

POWERFUL e podem ser activados em todos os modos e podem ser cancelados premindo o respectivo botão novamente.

• Não pode seleccionar QUIET

• Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

DIRECÇÃO DO FLUXO DE

• Mantém a ventilação da sala.

• Se for seleccionado AUTO, os difusores balançam para esquerda/direita e para cima/para baixo automaticamente.

• No modo calor, o ar é ejectado horizontalmente durante algum tempo, depois começa a ser ejectado para baixo e os difusores do fl uxo de ar começam a balançar para a esquerda/direita após a temperatura subir.

• Proporciona um efeito de ar fresco produzindo iões negativos. - A ionização pode ser independentemente accionada. Pressionar novamente o botão OFF/ON para interromper o funcionamento. QUIET

• Esta operação reduz o ruído do fl uxo de ar. POWERFUL

• Os fi ltros de ar têm de ser limpos quinzenalmente.

• Lave/passe os fi ltros suavemente por água para evitar a ocorrência de danos na superfície do fi ltro.

• Recomenda-se a limpeza do fi ltro de seis em seis meses.

• Substitua o fi ltro a cada 3 anos ou substitua os fi ltros danifi cados. N.º de peça: CZ-SA13P Aspire o fi ltro do Super Alleru-Buster. Remova Aspire, lave e seque a estrutura. Remova Remova UNIDADE INTERIOR UNIDADE INTERIOR Limpe cuidadosamente a unidade com um pano macio e seco. Remova Remova IONIZADOR IONIZADOR Limpe com um cotonete. PAINEL FRONTAL PAINEL FRONTAL Levante e puxe para remover. Lave e seque.

MANUTENÇÃO E LIMPEZA MANUTENÇÃO E LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.

• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.

• Não utilize água com uma temperatura superior a 40°C. SUGESTÃO SUGESTÃO

• Limpe regularmente o fi ltro para obter o melhor desempenho possível e reduzir o consumo de energia.

• Contacte o revendedor local para efectuar a inspecção sazonal. CUIDADO

• Desligue a unidade e desligue a fi cha da tomada antes de efectuar a limpeza.

• Não toque nas alhetas de alumínio, a parte afi ada pode causar ferimentos. PARA UMA INSPECÇÃO SAZONAL APÓS NÃO PARA UMA INSPECÇÃO SAZONAL APÓS NÃO

UTILIZAÇÃO PROLONGADA

UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.

• Os orifícios de entrada e saída devem estar desobstruídos.

• Após 15 minutos de funcionamento, é normal que a seguinte diferença de temperatura se verifi que entre os orifícios de entrada e saída: Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C

CRITÉRIOS SEM MANUTENÇÃO

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A FONTE DE ALIMENTAÇÃO DE ENERGIA E RETIRE DA FICHA depois CHAME o Distribuidor Autorizado segundo as seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligam-se frequentemente.

• O fi o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar devidamente. PARA PREPARAR A UNIDADE PARA UM PERÍODO PARA PREPARAR A UNIDADE PARA UM PERÍODO

• Active o modo de aquecimento durante 2~3 horas para secar a unidade.

• Desligue a unidade e retire a fi cha da tomada.

• Remova as pilhas do controlo remoto.43 PORTUGUÊS Sintoma Sintoma Verifi car Verifi car O modo de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.

• Confi gure a temperatura correctamente.

• Feche todas as portas e janelas.

• Limpe ou substitua os fi ltros.

• Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar. Ruído durante o funcionamento. • Certifi que-se de que a unidade foi instalada numa inclinação. O controlo remoto não funciona. (O visor está escuro ou o sinal de transmissão está fraco.)

• Introduza as pilhas devidamente.

• Substitua as pilhas gastas. A unidade não funciona. • Verifi que se o disjuntor disparou.

• Verifi que se o temporizador foi confi gurado. A unidade não recebe o sinal do controlo remoto. • Certifi que-se que o receptor não está obstruído.

• Algumas luzes fl uorescentes podem interferir com o transmissor de sinal. Por favor consulte o seu representante mais próximo. O indicador “ION” da unidade interior está a piscar.

• Pressionar o botão duas vezes. Se o indicador continuar a piscar, consulte o seu revendedor. Sintoma Sintoma Causa Causa Sai névoa da unidade interior. • Efeito de condensação devido ao processo de arrefecimento. Ouve-se o fl uxo de água quando a unidade está a funcionar.

• Fluxo do líquido de refrigeração no interior da unidade. A sala tem um odor estranho. • Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário. O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.

• Isto ajuda a remover os odores do ambiente. O funcionamento é atrasado durante alguns minutos após a reprogramação.

• O atraso é um mecanismo de protecção do compressor da unidade. A unidade exterior produz água/vapor. • Existe condensação ou evaporação nos tubos. O indicador do temporizador permanece ligado. • A programação do temporizador é activada diariamente depois de programada. O indicador de alimentação fi ca intermitente durante o funcionamento e o ventilador interior pára.

• A unidade está no modo de descongelação e o gelo derretido é drenado da unidade exterior. O ventilador interior pára ocasionalmente no modo de aquecimento.

• Para evitar o efeito de arrefecimento acidental. O indicador de alimentação pisca antes da unidade ser ligada.

• Este é um passo preliminar para a operação, quando o temporizador ON estiver defi nido. Pode ser ouvido um ruído tipo estalido durante o funcionamento.

• Expansão/contracção do painel devido a mudanças de temperatura. Os seguintes sintomas não indicam uma avaria do aparelho. Os seguintes sintomas não indicam uma avaria do aparelho. Verifi que o seguintes antes de pedir assistência. Verifi que o seguintes antes de pedir assistência. NOTA : NOTA : A unidade desliga-se e o indicador do temporizador começa a piscar. A unidade desliga-se e o indicador do temporizador começa a piscar. TIMER ON SET OFF AC RC

Prima para sair da verifi cação.

Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro.

• Desligue a unidade e comunique o código de erro ao revendedor local.
