MANUAL DE USUARIO CUE12HKEA PANASONIC

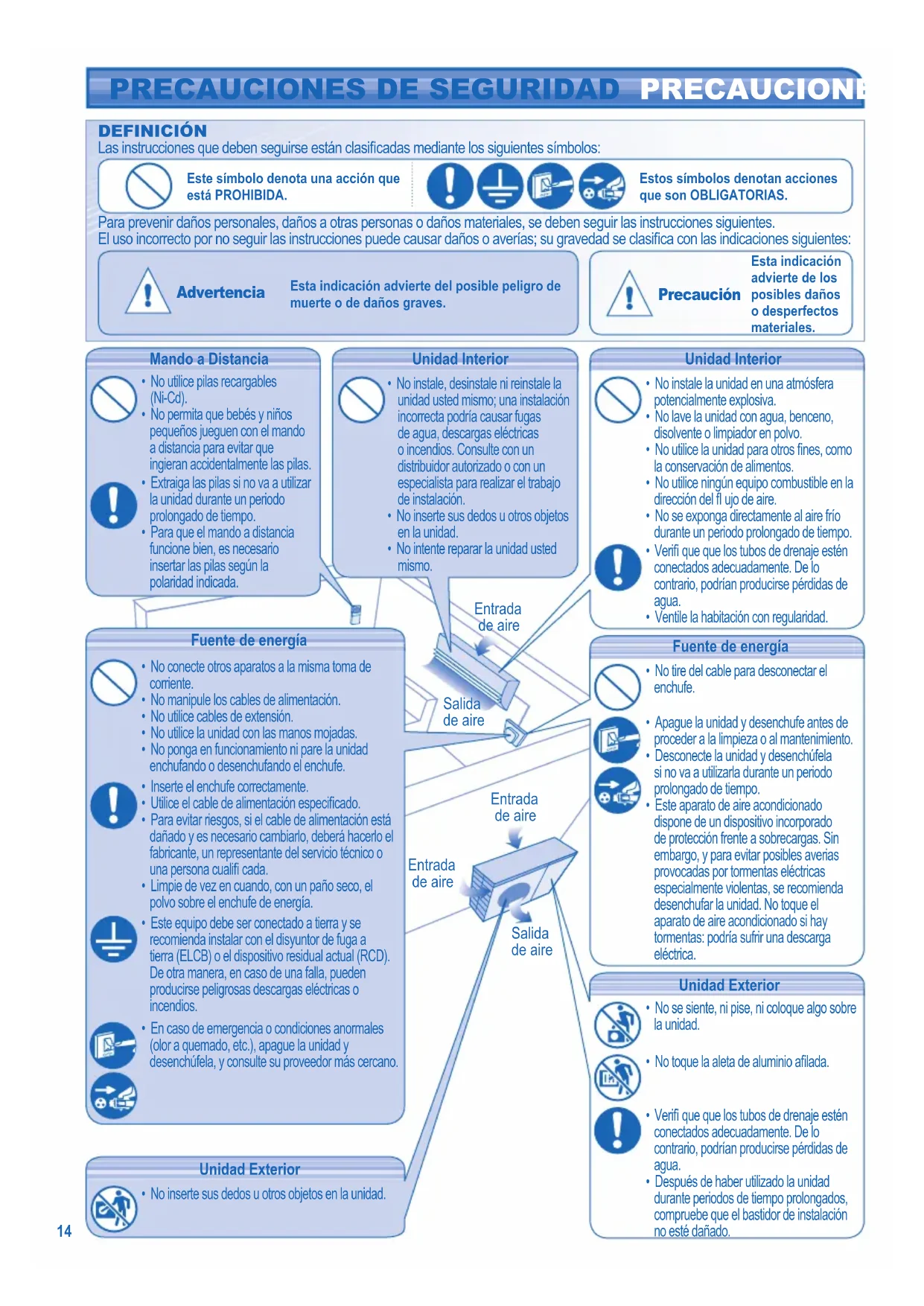

DEFINICIÓN Las instrucciones que deben seguirse están clasifi cadas mediante los siguientes símbolos: Este símbolo denota una acción que está PROHIBIDA. Estos símbolos denotan acciones que son OBLIGATORIAS. Para prevenir daños personales, daños a otras personas o daños materiales, se deben seguir las instrucciones siguientes. El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifi ca con las indicaciones siguientes: Advertencia Esta indicación advierte del posible peligro de muerte o de daños graves. Precaución Esta indicación advierte de los posibles daños o desperfectos materiales. Entrada Entrada de aire de aire Salida Salida de aire de aire Salida de aire Entrada de aire Entrada de aire Unidad Exterior

• No se siente, ni pise, ni coloque algo sobre la unidad.

• No toque la aleta de aluminio afi lada.

• Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

• Después de haber utilizado la unidad durante periodos de tiempo prolongados, compruebe que el bastidor de instalación no esté dañado. Unidad Interior

• No instale la unidad en una atmósfera potencialmente explosiva.

• No lave la unidad con agua, benceno, disolvente o limpiador en polvo.

• No utilice la unidad para otros fi nes, como la conservación de alimentos.

• No utilice ningún equipo combustible en la dirección del fl ujo de aire.

• No se exponga directamente al aire frío durante un periodo prolongado de tiempo.

• Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

• Ventile la habitación con regularidad. Fuente de energía

• No tire del cable para desconectar el enchufe.

• Apague la unidad y desenchufe antes de proceder a la limpieza o al mantenimiento.

• Desconecte la unidad y desenchúfela si no va a utilizarla durante un periodo prolongado de tiempo.

• Este aparato de aire acondicionado dispone de un dispositivo incorporado de protección frente a sobrecargas. Sin embargo, y para evitar posibles averias provocadas por tormentas eléctricas especialmente violentas, se recomienda desenchufar la unidad. No toque el aparato de aire acondicionado si hay tormentas: podría sufrir una descarga eléctrica. Unidad Exterior

• No inserte sus dedos u otros objetos en la unidad. Unidad Interior

• No instale, desinstale ni reinstale la unidad usted mismo; una instalación incorrecta podría causar fugas de agua, descargas eléctricas o incendios. Consulte con un distribuidor autorizado o con un especialista para realizar el trabajo de instalación.

• No inserte sus dedos u otros objetos en la unidad.

• No intente reparar la unidad usted mismo. Mando a Distancia

• No utilice pilas recargables (Ni-Cd).

• No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

• Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.

• Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada. Fuente de energía

• No conecte otros aparatos a la misma toma de corriente.

• No manipule los cables de alimentación.

• No utilice cables de extensión.

• No utilice la unidad con las manos mojadas.

• No ponga en funcionamiento ni pare la unidad enchufando o desenchufando el enchufe.

• Inserte el enchufe correctamente.

• Utilice el cable de alimentación especifi cado.

• Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualifi cada.

• Limpie de vez en cuando, con un paño seco, el polvo sobre el enchufe de energía.

• Este equipo debe ser conectado a tierra y se recomienda instalar con el disyuntor de fuga a tierra (ELCB) o el dispositivo residual actual (RCD). De otra manera, en caso de una falla, pueden producirse peligrosas descargas eléctricas o incendios.

• En caso de emergencia o condiciones anormales (olor a quemado, etc.), apague la unidad y desenchúfela, y consulte su proveedor más cercano.15 ESPAÑOL

INFORMACIÓN REGLAMENTARIA INFORMACIÓN REGLAMENTARIA

Muchas gracias por elegir una unidad de aire acondicionado Este aparato no debe ser utilizado por niños ni por personas discapacitadas sin supervisión. Se debe vigilar que los niños no jueguen con el aparato. CONTENIDO CONTENIDO PRECAUCIONES DE SEGURIDAD

INFORMACIÓN REGLAMENTARIA

DESCRIPCIÓN DEL PRODUCTO

LOCALIZACIÓN DE AVERÍAS

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas Temperatura (°C) Interior Exterior

• WBT: Temperatura en húmedo NOTICE: • Esta unidad puede funcionar como dispositivo enfriador con temperaturas exteriores de -15°C en habitaciones no habitadas, por ejemplo una sala de ordenadores, con una temperatura ambiente de 16°C o superior y con una humedad máxima del 80%. Cuando la temperatura exterior alcance los -15°C, el compresor se detendrá y reanudará la operación cuando la temperatura supere los -15°C.

• Cuando la temperatura exterior esté fuera del intervalo de temperatura superior, la capacidad de calentamiento disminuirá signifi cativamente y la unidad exterior podría pararse para controlar la protección. NOTA : NOTA : Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fi n de mejorar el producto. REQUISITOS MEDIOAMBIENTALES Cómo deshacerse de las pilas Debe reciclar las pilas o deshacerse de ellas correctamente.

CÓMO DESHACERSE DEL APARATO

“Instrucciones para usuarios fi nales” de aparatos de aire acondicionado: Este aparato de aire acondicionado incluye la marca mostrada arriba, que indica que no debe deshacerse del equipo eléctrico del mismo modo que lo haría con otros desechos domésticos. Los países de la Comunidad Europea (*) cuentan con un sistema dedicado a la recolección de este tipo de productos. No intente desmontar el sistema por sus propios medios, ya que podría tener efectos nocivos sobre su salud y dañar el entorno por la manipulación incorrecta de desechos. La extracción y desechado del refrigerante, el aceite y otras piezas debe ser llevado a cabo por un instalador cualifi cado y siempre siguiendo las normativas locales y nacionales correspondientes. Los aparatos de aire acondicionado deben tratarse como dispositivos de tratamiento especializado para su reutilización, reciclaje y recuperación, y no deben eliminarse dentro del fl ujo normal de desechos municipales. Póngase en contacto con un instalador, distribuidor o autoridad local para obtener más información. También se pueden aplicar sanciones por una incorrecta manipulación de productos de desecho, según las leyes nacionales. *sujeto a la legislación nacional de cada Estado Miembro Información relativa al modo de deshacerse de productos eléctricos en otros países fuera de la Unión Europea Estos símbolos sólo son válidos en la Unión Europea. Si quiere deshacerse de este producto, póngase en contacto con un instalador, distribuidor o autoridad local para informarse sobre el método más adecuado.

• No encienda la unidad cuando encere el piso. Después de encerar, airee la habitación correctamente antes de encender la unidad.

• No instale la unidad en áreas aceitosas y ahumadas. El reemplazo o instalación de los enchufes deberá realizarse sólo por personal autorizado/ califi cado. Los cables en esta red de suministro eléctrica son de colores, de acuerdo con el siguiente código: Terminales Rojo cables vivo neutral tierra colores (GB estándar) azul verde-amarillo marrón NegroVerde/Amarillo El color de los cables puede variar dependiendo del estándar de código de cableado del país.16 FAN SPEE

ion Panel frontal Receptor Botón de ENCENDIDO/APAGADO automático (auto OFF/ON)

• Utilizado cuando el mando a distancia está extraviado o funciona mal. Paso Acción Modo

Pulsar una vez. Funcionamiento automático

Pulsar y mantener presionado hasta que suene un pitido; después, soltar. Función de refrigeración a plena potencia

Repetir el paso 2. Pulsar y mantener presionado hasta que suenen dos pitidos; después, soltar. Función de refrigeración normal

Repetir el paso 3. Pulsar y mantener presionado hasta que suenen tres pitidos; después, soltar. Función de calentamiento a plena potencia Presione el botón para apagar. Persiana de dirección del fl ujo de aire

• No lo ajuste manualmente. Distancia máxima: 10m OFF/ON

CONECTAR O DESCONECTAR LA UNIDAD

• Por favor esté al tanto de la indicación OFF en la pantalla del mando a distancia para impedir que la unidad comience o se detenga incorrectamente. TEMP

PARA AJUSTAR LA TEMPERATURA

• Gama de selección: 16°C ~ 30°C.

• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. MODO CALOR : 20°C ~ 24°C. MODO FRÍO : 26°C ~ 28°C. MODO DESHUMIDIFICACIÓN : 1°C ~ 2°C menos que la temperatura ambiente. MODE

SELECCIONAR MODO DE OPERACIÓN

MODO AUTOMÁTICO - Para su conveniencia

• La unidad selecciona el modo de operación cada 30 minutos según el ajuste de temperatura, exterior y la temperatura ambiente. Durante la selección del modo de operación el indicador de encendido parpadea. MODO CALOR - Para disfrutar de aire caliente

• La unidad necesita un rato para calentarse. El indicador de encendido parpadea durante esta operación. MODO FRÍO - Para disfrutar de aire frío MODO DESHUMIDIFICACIÓN - Para deshumidifi car el ambiente

• La unidad funciona en la velocidad de ventilador baja para proporcionar una agradable refrigeración. INDICADOR Dispositivo de purifi cación de aire supersonic Filtro de aire Pantalla del mando a distancia DESCRIPCIÓN DEL PRODUCTO Y OPERACIONES DESCRIPCIÓN DEL PRODUCTO Y OPERACIONES Ionizador No tocar durante el funcionamiento. (Verde) (Naranja) (Naranja) (Verde) (Verde) (Azul)17 ESPAÑOL

PARA AJUSTAR EL TEMPORIZADOR

PARA AJUSTAR EL TEMPORIZADOR

• Conectar o desconectar la unidad a una hora predeterminada.

TIMER SET Ajuste el temporizador de activación (ON) o de desactivación (OFF). Ajuste la hora. Confi rmar.

• Para cancelar el temporizador de activación (ON) o el de desactivación (OFF), pulse

después, pulse CANCEL

• Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 30 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.

• La operación de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para el ajuste del reloj, por favor consulte Preparación del Mando a Distancia en la tapa de atrás.

• Si el temporizador es cancelado manualmente o por una caída en el suministro eléctrico, puede restaurar el ajuste anterior (cuando vuelva la electricidad) presionando SET

AJUSTES OPCIONALES AJUSTES OPCIONALES Presione y sostenga durante 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad. Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F. CLOCK Presione y sostenga durante aproximadamente 5 segundos para mostrar el formato de 12 (am/pm) o 24 horas.

RESET Presione para restablecer el ajuste de fábrica del mando a distancia. SET

RESET No utilizado en operaciones normales. Ajuste la temperatura 1°C o más en el modo de frío (cool) o 2°C menos que la temperatura deseada en el modo de calor (heat) para ahorrar un 10% de energía. Use cortinas para proteger de luz solar y el calor exterior y así reducir el consumo eléctrico durante el modo de frío.

• El dispositivo de purifi cación de aire Supersonic (Super alleru-buster) funciona automáticamente al encender la unidad.

• Es posible activar QUIET

POWERFUL y en todos los modos y pueden cancelarse pulsando nuevamente el botón respectivo.

POWERFUL no pueden ser seleccionados al mismo tiempo. FAN SPEED

PARA SELECCIONAR LA VELOCIDAD

DEL VENTILADOR (5 OPCIONES)

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

• Mantiene la habitación ventilada.

• Si AUTO es programado, las rejillas se balancean hacia izquierda/derecha y arriba/abajo automáticamente.

• En el modo de calor, el aire sale horizontalmente por un rato, luego comienzan a soplar hacia abajo y las rejillas de dirección de corriente de aire comienzan a balancearse de izquierda a derecha después de que aumente la temperatura.

• Para purifi car el aire produciendo iones negativos. - El ionizador se puede activar de manera independiente. Presione el botón OFF/ON otra vez para detener el funcionamiento. QUIET

• Esta operación reduce el ruido de corriente de aire. POWERFUL ALCANZAR TEMPERATURA RÁPIDAMENTE18

• Es necesario limpiar los fi ltros de aire cada dos semanas.

• Lave/enjuague los fi ltros con agua, con cuidado para evitar dañar la superfi cie del mismo.

• Secar minuciosamente los fi ltros a la sombra, lejos del fuego o la luz solar directa.

• Reemplace los fi ltros dañados.

DISPOSITIVO DE PURIFICACIÓN DE AIRE

DISPOSITIVO DE PURIFICACIÓN DE AIRE

SUPERSONIC SUPERSONIC

• Se recomienda limpiar el fi ltro cada 6 meses.

• Cambie el fi ltro cada 3 años o reemplace los fi ltros dañados. Nº de referencia: CZ-SA13P Limpiar con aspiradora el fi ltro super alleru-buster. Extraer Limpiar con aspiradora, lavar y secar el bastidor. UNIDAD INTERIOR UNIDAD INTERIOR Limpie la unidad suavemente con un paño suave y seco. IONIZADOR IONIZADOR Limpiar con un bastón de algodón.

CUIDADO Y LIMPIEZA CUIDADO Y LIMPIEZA

INSTRUCCIONES DE LAVADO

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.

• No utilice agua con una temperatura superior a 40°C. SUGERENCIA SUGERENCIA

• Limpie el fi ltro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.

• Consulte con su distribuidor más cercano para realizar inspecciones periódicas. PRECAUCIÓN

• Apague la unidad y desenchúfela antes de limpiarla.

• No toque la aleta de aluminio, las partes afi ladas pueden causar heridas.

Elevar el panel y tirar de él para quitarlo. Lávelo suavemente y séquelo. PANEL FRONTAL PANEL FRONTAL Extraer Extraer Extraer Extraer PARA INSPECCIÓN ESTACIONAL DESPUÉS DE PARA INSPECCIÓN ESTACIONAL DESPUÉS DE

• Verifi que las pilas del mando a distancia.

• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

• Tras 15 minutos de funcionamiento, es normal que se produzca la siguiente diferencia de temperatura entre las tomas de entrada y salida de las rejillas de ventilación: Enfriamiento: ≥ 8°C Calentamiento: ≥ 14°C

NO UTILICE LA UNIDAD SI

NO UTILICE LA UNIDAD SI

APAGUE LA FUENTE DE ENERGÍA Y DESENCHUFE luego LLAME al distribuidor autorizado bajo las condiciones siguientes:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Si hay escapes de agua de la unidad interior.

• Si el interruptor del circuito salta frecuentemente.

• El cable de alimentación está demasiado caliente.

• Active el modo de calentamiento durante 2 a 3 horas para secar bien la unidad.

• Apague la unidad y desenchúfela.

• Extraiga las pilas del mando a distancia.19 ESPAÑOL Señal Señal Compruebe Compruebe Las operaciones calor/frío no funcionan efi cientemente.

• Programe la temperatura correctamente.

• Cierre todas las puertas y ventanas.

• Limpie o sustituya los fi ltros.

• Limpie cualquier obstrucción en la entrada y salida de aire. Funcionamiento ruidoso. • Compruebe si la unidad ha sido instalada en una inclinación. El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.)

• Inserte las baterías correctamente.

• Reemplace las baterías débiles. La unidad no funciona. • Compruebe si el disyuntor está activado.

• Compruebe si los temporizadores han sido programados. La unidad no recibe la señal del mando a distancia.

• Asegúrese de que el receptor no esté obstruido.

• Ciertas luces fl uorescentes puede interferir con el transmisor de señal. Por favor consulte a su distribuidor más cercano. El indicador “ION” de la unidad interior parpadea.

• Presione el botón dos veces. Si el indicador sigue parpadeando, consulte al distribuidor. Señal Señal Causa Causa Sale neblina de la unidad interior. • Efecto de condensación producido durante el proceso de enfriamiento. Se escucha un sonido similar a agua fl uyendo durante el funcionamiento.

• Flujo del refrigerante en el interior de la unidad. Hay un olor extraño en la habitación. • Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación. El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.

• Con esto se eliminan los malos olores del ambiente. El aparato tarda varios minutos en funcionar tras volver a encenderlo.

• El retraso responde a un dispositivo de protección del compresor de la unidad. La unidad exterior emite agua o vapor. • Se produce condensación o evaporación en los tubos. El indicador TIMER siempre está encendido. • Una vez confi gurado, el ajuste del temporizador se repite todos los días. El indicador de encendido parpadea durante el funcionamiento y el ventilador interior se detiene.

• La unidad está en modo descongelar, y el hielo derretido es desagotado por la unidad exterior. El ventilador interior se para de vez en cuando durante la función de calentamiento.

• Para evitar un efecto de enfriamiento indeseado. El indicador de encendido parpadea antes de encender la unidad.

• Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido. Durante el funcionamiento es posible que escuche algunos chasquidos.

• Expansión/contracción del panel debida a cambios de temperatura. Las siguientes señales no indican un mal funcionamiento. Las siguientes señales no indican un mal funcionamiento. Compruebe lo siguiente antes de llamar a un técnico. Compruebe lo siguiente antes de llamar a un técnico. NOTA : NOTA : La unidad se detiene y el indicador de tiempo titila. La unidad se detiene y el indicador de tiempo titila. TIMER ON SET OFF

Pulse para abandonar la comprobación.

Pulse hasta escuchar un pitido y, después, apunte el código del error.

• Apague la unidad y lleve el código de error al distribuidor más cercano.

• En función del error, podrá utilizar la unidad (con cuatro pitidos) con limitaciones. LOCALIZACIÓN DE AVERÍAS LOCALIZACIÓN DE AVERÍAS20 Außengerät

• Água/partículas estranhas entraram no controlo remoto.

DE INACTIVIDADE PROLONGADO

DE INACTIVIDADE PROLONGADO
