MANUAL DE UTILIZADOR Hazel Isofix Base ABC DESIGN

Instruções de uso - PT (37-39)

Obs: Guarde este manual de instruções para futuras consultas!

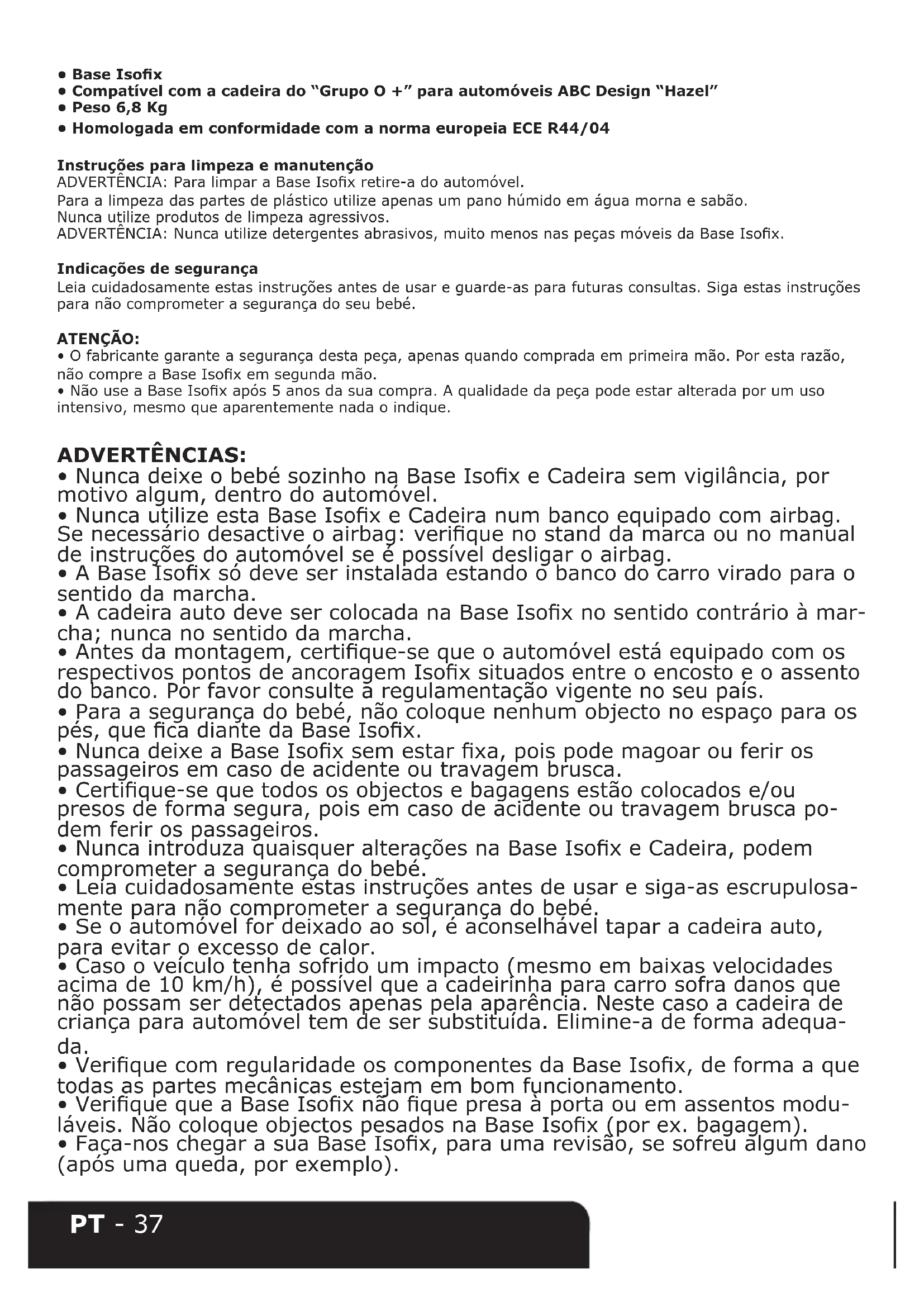

• Base Isofix
• Compatível com a cadeira do "Grupo O +" para automóveis ABC Design "Hazel"
• Peso 6,8 Kg
• Homologada em conformidade com a norma europeia ECE R44/04

Instruções para limpeza e manutenção

ADVERTÊNCIA: Para limpar a Base Isofix retire-a do automóvel.

Para a limpeza das partes de plástico utilize apenas um pano húmido em água morna e sabão.

Nunca utilize produtos de limpeza agressivos.

ADVERTÊNCIA: Nunca utilize detergentes abrasivos, muito menos nas peças móveis da Base Isofix.

Indicações de segurança

Leia cuidadosamente estas instruções antes de usar e guarde-as para futuras consultas. Siga estas instruções para não comprometer a segurança do seu bebé.

ATENÇÃO:

• O fabricante garante a segurança desta peça, apenas quando comprada em primeira mão. Por esta razão, não compre a Base Isofix em segunda mão.
• Não use a Base Isofix após 5 anos da sua compra. A qualidade da peça pode estar alterada por um uso intensivo, mesmo que aparentemente nada o indique.

ADVERTÊNCIAS:

• Nunca deixe o bebé sozinho na Base Isofix e Cadeira sem vigilância, por motivo algum, dentro do automóvel.
• Nunca utilizé esta Base Isofix e Cadeira num banco equipado com airbag. Se necessário desactive o airbag: verifique no stand da marca ou no manual de instruções do automóvel se é possível desligar o airbag.
• A Base Isofix só deve ser instalada estando o banco do carro virado para o sentido da marcha.
• A cadeira auto deve ser colocada na Base Isofix no sentido contrário à marcha; nunca no sentido da marcha.
• Antes da montagem, certifique-se que o automóvel está equipado com os respectivos pontos de ancoragem Isofix situados entre o encosto e o assento do banco. Por favor consulte a regulamentação vigente no seu país.
• Para a segurança do bebé, não coloque nenhum objecto no espaço para os pés, que fica diante da Base Isofix.
• Nunca deixe a Base Isofix sem estar fixa, pois pode magoar ou ferir os passageiros em caso de acidente ou travagem brusca.
• Certifique-se que todos os objectos e bagagens estão colocados e/ou presos de forma segura, pois em caso de acidente ou travagem brusca podem ferir os passageiros.
• Nunca introduza quaisquer alterações na Base Isofix e Cadeira, podem comprometer a segurança do bebé.
• Leia cuidadosamente estas instruções antes de usar e siga-as escrupulosa- mente para não comprometer a segurança do bebé.
• Se o automóvel for deixado ao sol, é aconselhável tapar a cadeira auto, para evitar o excesso de calor.
• Caso o veículo tenha sofrido um impacto (mesmo em baixas velocidades acima de 10 km/h), é possível que a cadeirinha para carro sofra danos que não possam ser detectados apenas pela aparência. Neste caso a cadeira de criança para automóvel tem de ser substituída. Elimine-a de forma adequada.
• Verifique com regularidade os componentes da Base Isofix, de forma a que todas as partes mecânicas estejam em bom funcionamento.
• Verifique que a Base Isofix não fique presa à porta ou em assentos moduláveis. Não coloque objectos pesados na Base Isofix (por ex. bagagem).
• Faça-nos chegar a sua Base Isofix, para uma revisão, se sofreu algum dano (após uma queda, por exemplo).

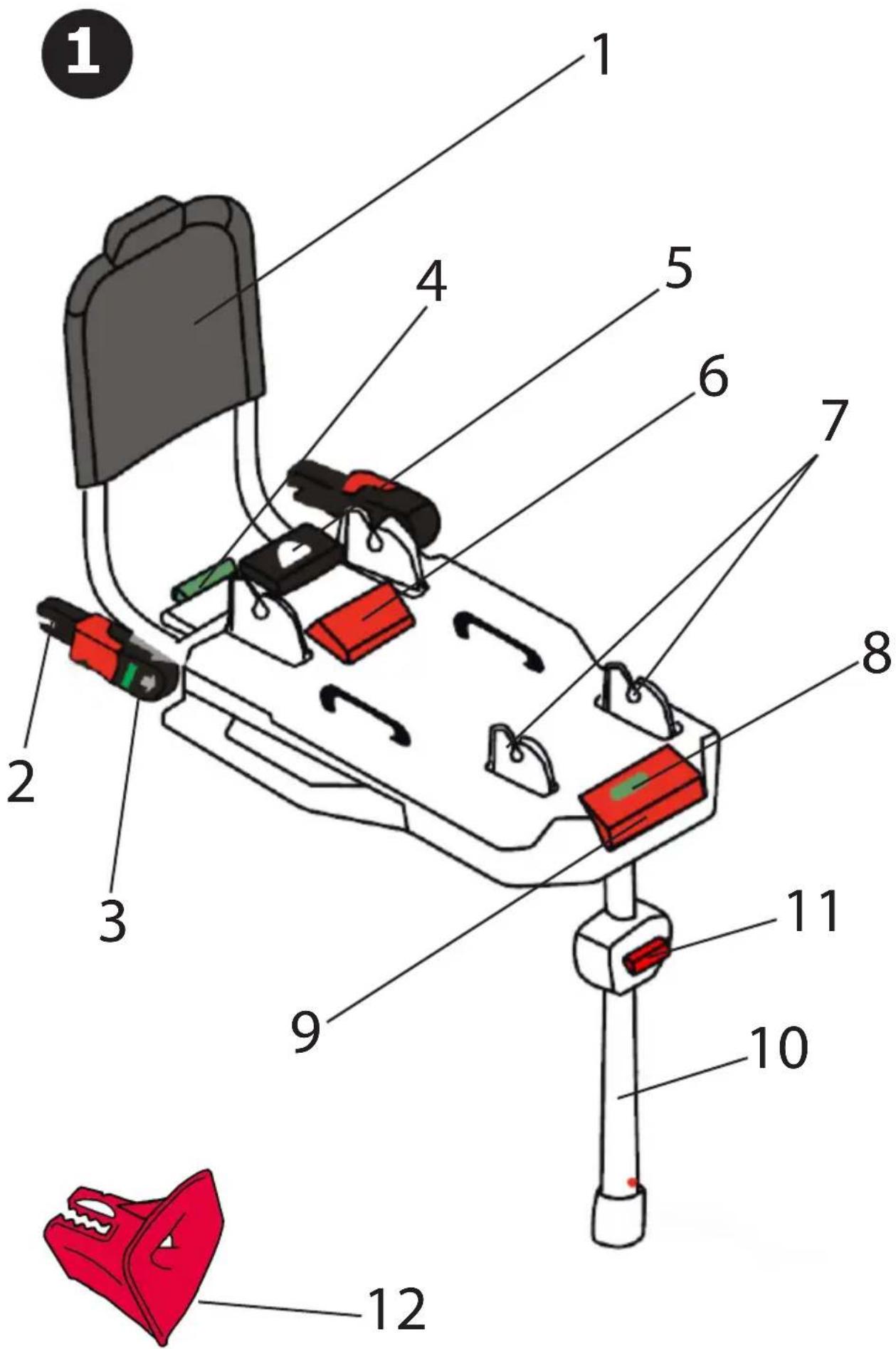

1. Descrição dos componentes

1. Placa de amortecimento
2. Conectores Isofix (braços de fixação de montagem do sistema fixação Isofix)
3. Dispositivo de desbloqueio
4. Desbloqueio da placa de amortecimento
5. Desbloqueio dos braços de fixação
6. Manípulo de desbloqueio do sistema Isofix
7. Adaptadores para colocação da cadeira auto
8. Indicador vermelho/verde da correcta instação da cadeira auto
9. Desbloqueio da cadeira auto
10. Pé de apoio
11. Botão de ajuste do pé de apoio
12. Tampas protectoras para conectores Isofix Manual de instruções BASE ISOFIX com imagens Pág. 2 de 3

2. Montagem

a) Puxe para fora o dispositivo de desbloqueio (9) da cadeira.
b) Coloque a placa de amortecimento (1) até cima, até engatar e verifique que a alavanca de desbloqueio mostre a cor verde (4).
c) Puxe para fora o pé de apoio (10) que se encontra debaixo da base.

3. Instalação da Base Isofix no automóvel

a) Levante e vire os conectores Isofix (2) para a frente.
b) Puxe o manípulo de desbloqueio (6) dos conectores Isofix (do sistema de fixação). Assim os conectores ficam automaticamente expostos.
c) Empurre o dispositivo de bloqueio (3) dos conectores (braços de fixação) para trás até que o indicador de cor mostre a cor vermelha. Assim, os conectores estão abertos e prontos a usar.
d) Coloque as duas tampas protectoras fornecidas nos pontos de ancoragem Isofix existentes entre o encosto e o banco do veículo.
e) Coloque os dois conectores (braços de fixação de montagem) nas tampas protectoras da base e fixe-os nos dois conectores Isofix do seu veículo.

ATENÇÃO: assegure-se que os conectores da Base Isofix estão bem fixos, verificando se os dois indicadores mostram a cor verde.

4. Para montar a cadeira na Base Isofix

a) Coloque a cadeira sobre os adaptadores respectivos (7) na base (virada no sentido contrário à marcha), empurrando para baixo até encaixar.

ATENÇÃO: verifique se a cadeira está correctamente colocada na base.

A fixação da cadeira será assinalada pelo indicador (8), que ficará verde se o encaixe for correcto. Manual de instruções BASE ISOFIX com imagens Pág. 3 de 3

b) Empurre com energia a cadeira contra a placa de amortecimento até que fique firmemente colocada.

c) Pressione o botão vermelho (11) de ajuste do pé de apoio e alargue-o até que pouse no fundo do chão do veículo de forma segura. O indicador de cor deve ser verde, indicando que está correctamente instalado.

ATENÇÃO: o pé de apoio (10) não pode nem ficar no ar nem ter objectos

debaixo dele. Certifique-se que o pé de apoio não levanta a base do assento. 5. Para desmontar a cadeira da base Isofix

Tire a alavanca de desbloqueio (9) na frente da base Isofix e de seguida eleve a cadeira (puxe para cima para desencaixar).

a) Tire o dispositivo de desbloqueio (3) de ambos os lados, até que o indicador de cor mostre a cor vermelha. Agora, pode tirar a base do dispositivo Isofix do veículo.
b) Empurre a barra de fixação até trás. Será mais fácil, se pegar na peça de plástico de desbloqueio dos braços de fixação (5) e empurrá-la para trás.
c) Depois, abata os braços de fixação para trás, pressionando o dispositivo de desbloqueio (5), abatendo os braços completamente até trás.
d) De seguida pressione o sistema de desbloqueio da placa de amortecimento (4) e dobrea.
e) Pressione o botão vermelho de ajuste do pé de apoio e coloque este na sua posição mais curta. Depois, dobre o pé de apoio.

ABC Design GmbH
