Produkttyp	Isofix-Basis für Kindersitz
Marke	ABC Design
Modell	Hazel Isofix Base
Kompatibilität	Kindersitz ABC Design Hazel (Gruppe 0+)
Norm	ECE R44/04
Gewicht	6,8 kg
Materialien	Kunststoff, Stahl
Hauptfunktionen	Isofix-Befestigung, verstellbare Dämpfungsstange, Stützfuß, farbige Verriegelungsanzeigen
Pflege und Reinigung	Reinigen Sie die Kunststoffteile mit einem Tuch, warmem Wasser und Seife. Verwenden Sie keine aggressiven oder scheuernden Mittel.
Sicherheit	Verpflichtende Verwendung in Fahrtrichtung rückwärts, Airbag deaktivieren, nicht länger als 5 Jahre verwenden, nach einem Unfall ersetzen
Ersatzteile	Schutzhülsen, Adapter für Kindersitz, Schutzkappen
Reparierbarkeit	Senden Sie das beschädigte Produkt zur Überprüfung an den Hersteller
Allgemeine Informationen	Entspricht der europäischen Gesetzgebung. Ausschließliche Verwendung mit dem Autositz Hazel.

Häufig gestellte Fragen - Hazel Isofix Base ABC DESIGN

Ist die Hazel Isofix-Basis mit allen ABC Design-Sitzen kompatibel?

Nein, die Hazel Isofix-Basis ist speziell für den Kindersitz ABC Design Hazel (Gruppe 0+) entwickelt. Sie ist nicht mit anderen Modellen der Marke kompatibel.

Wie hoch ist das maximal unterstützte Gewicht der Basis?

Die Basis selbst trägt das Kind nicht direkt. Sie ist für den Hazel-Sitz ausgelegt, der Kinder bis 13 kg (Gruppe 0+) aufnimmt. Beachten Sie die Anleitung des Sitzes für die genauen Grenzen.

Kann die Basis mit einem aktiven Frontairbag verwendet werden?

Nein, es ist strengstens verboten, die Basis auf einem Sitz mit aktivem Frontairbag zu verwenden. Wenn Ihr Fahrzeug damit ausgestattet ist, müssen Sie den Airbag deaktivieren vor der Installation.

Wie installiere ich die Isofix-Basis korrekt im Auto?

Finden Sie die Isofix-Verankerungspunkte zwischen Sitzfläche und Rückenlehne. Setzen Sie die Schutzhülsen auf, drücken Sie dann die Befestigungsarme bis zum Einrasten ein. Prüfen Sie, ob die grüne Anzeige auf beiden Seiten sichtbar ist. Stellen Sie dann den Stützfuß ein, bis er den Boden berührt.

Was tun, wenn die Farbanzeige rot bleibt?

Eine rote Anzeige bedeutet, dass die Befestigung nicht richtig verriegelt ist. Überprüfen Sie, ob die Befestigungsarme vollständig eingedrückt und die Haken eingerastet sind. Wenn das Problem weiterhin besteht, verwenden Sie die Basis nicht und kontaktieren Sie den Hersteller.

Wie reinige ich die Hazel Isofix-Basis?

Entfernen Sie die Basis aus dem Fahrzeug. Reinigen Sie die Kunststoffteile mit einem weichen Tuch, warmem Wasser und etwas Seife. Verwenden Sie niemals scheuernde Mittel oder Lösungsmittel.

Was ist die empfohlene Lebensdauer der Basis?

Der Hersteller empfiehlt, die Basis nicht länger als 5 Jahre ab Kaufdatum zu verwenden, auch wenn sie in gutem Zustand erscheint. Intensive Nutzung kann die Leistung beeinträchtigen.

Muss ich die Basis nach einem Unfall ersetzen?

Ja, nach einem Unfall, auch bei geringer Geschwindigkeit (über 10 km/h), kann die Basis unsichtbare Schäden erleiden. Es ist zwingend erforderlich, sie zu ersetzen, um die Sicherheit des Kindes zu gewährleisten.

Wird die Basis mit Schutzhülsen geliefert?

Ja, die Basis enthält Schutzhülsen, die auf die Isofix-Verankerungspunkte des Fahrzeugs gesetzt werden. Sie verhindern Schäden an den Haken und sorgen für eine stabile Befestigung.

Kann ich die Basis ohne Stützfuß verwenden?

Nein, der Stützfuß ist ein wesentliches Sicherheitselement. Er muss immer ausgefahren und so eingestellt sein, dass er den Boden berührt, wobei die grüne Anzeige sichtbar ist. Ein falsch eingestellter Fuß beeinträchtigt die Stabilität der Basis.

BEDIENUNGSANLEITUNG Hazel Isofix Base ABC DESIGN

ACHTUNG: Für späteres Nachlesen unbedingt aufbewahren!

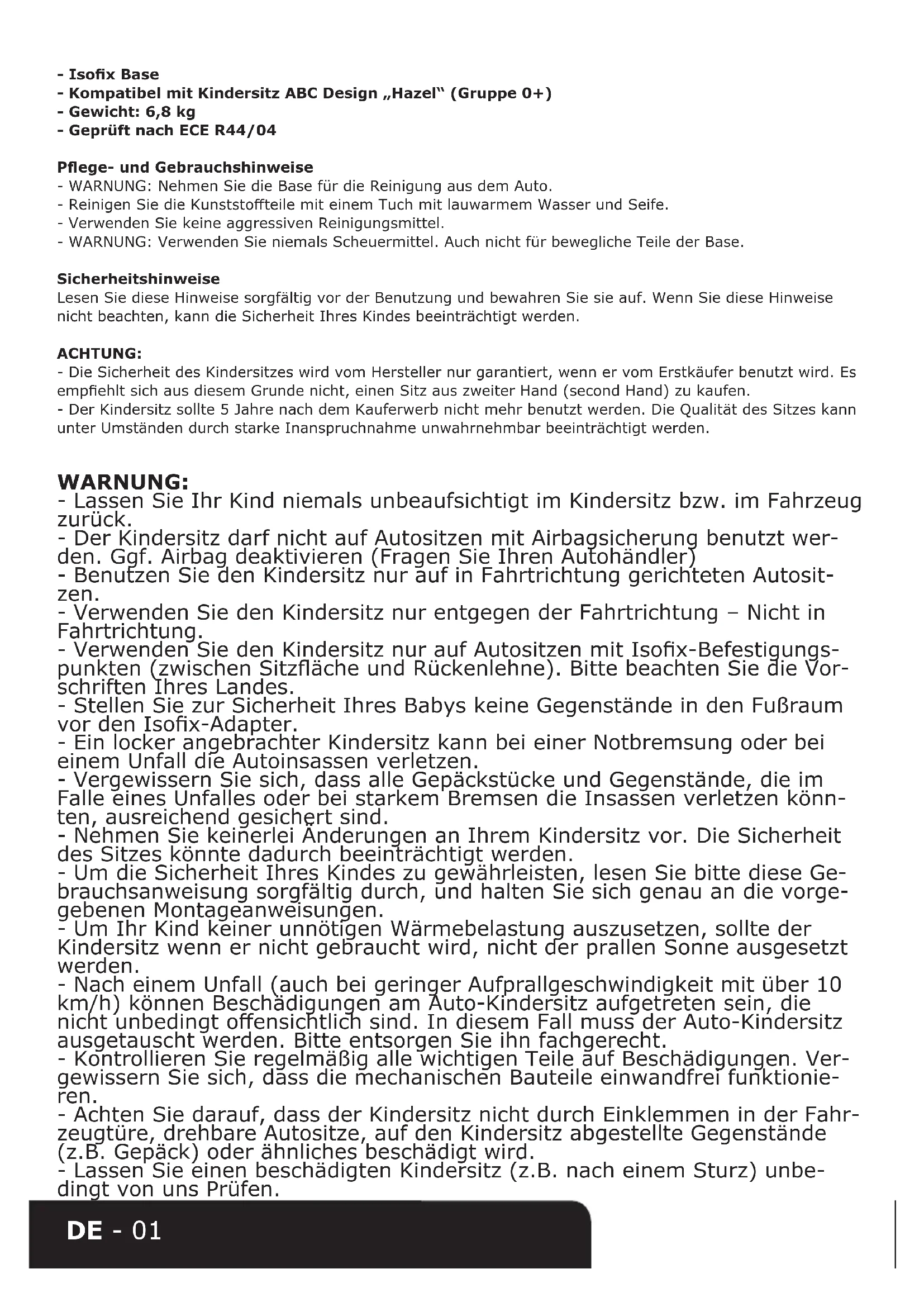

• Isofix Base
• Kompatibel mit Kindersitz ABC Design „Hazel“ (Gruppe 0+)
• Gewicht: 6,8 kg
• Geprüft nach ECE R44/04

Pflege- und Gebrauchshinweise

• WARNUNG: Nehmen Sie die Base für die Reinigung aus dem Auto.
• Reinigen Sie die Kunststoffteile mit einem Tuch mit lauwarmem Wasser und Seife.
• Verwenden Sie keine aggressiven Reinigungsmittel.
• WARNUNG: Verwenden Sie niemals Scheuermittel. Auch nicht für bewegliche Teile der Base.

Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden.

ACHTUNG:

• Die Sicherheit des Kindersitzes wird vom Hersteller nur garantiert, wenn er vom Erstkäufer benutzt wird. Es empfiehlt sich aus diesem Grunde nicht, einen Sitz aus zweiter Hand (second Hand) zu kaufen.
• Der Kindersitz sollte 5 Jahre nach dem Kauferwerb nicht mehr benutzt werden. Die Qualität des Sitzes kann unter Umständen durch starke Inanspruchnahme unwahrnehmbar beeinträchtigt werden.

WARNUNG:

• Lassen Sie Ihr Kind niemals unbeaufsichtigt im Kindersitz bzw. im Fahrzeug zurück.
• Der Kindersitz darf nicht auf Autositzen mit Airbagsicherung benutzt werden. Ggf. Airbag deaktivieren (Fragen Sie Ihren Autohändler)
• Benutzen Sie den Kindersitz nur auf in Fahrtrichtung gerichteten Autositzen.
• Verwenden Sie den Kindersitz nur entgegen der Fahrtrichtung – Nicht in Fahrtrichtung.
• Verwenden Sie den Kindersitz nur auf Autositzen mit Isofix-Befestigungspunkten (zwischen Sitzfläche und Rückenlehne). Bitte beachten Sie die Vorschriften Ihres Landes.
• Stellen Sie zur Sicherheit Ihres Babys keine Gegenstände in den Fußraum vor den Isofix-Adapter.
• Ein locker angebrachter Kindersitz kann bei einer Notbremsung oder bei einem Unfall die Autoinsassen verletzen.
• Vergewissern Sie sich, dass alle Gepäckstücke und Gegenstände, die im Falle eines Unfalles oder bei starkem Bremsen die Insassen verletzen könnten, ausreichend gesichert sind.
• Nehmen Sie keinerlei Änderungen an Ihrem Kindersitz vor. Die Sicherheit des Sitzes könnte dadurch beeinträchtigt werden.
• Um die Sicherheit Ihres Kindes zu gewährleisten, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch, und halten Sie sich genau an die vorgegebenen Montageanweisungen.
• Um Ihr Kind keiner unnötigen Wärmebelastung auszusetzen, sollte der Kindersitz wenn er nicht gebraucht wird, nicht der prallen Sonne ausgesetzt werden.
• Nach einem Unfall (auch bei geringer Aufprallgeschwindigkeit mit über 10 km/h) können Beschädigungen am Auto-Kindersitz aufgetreten sein, die nicht unbedingt offensichtlich sind. In diesem Fall muss der Auto-Kindersitz ausgetauscht werden. Bitte entsorgen Sie ihn fachgerecht.
• Kontrollieren Sie regelmäßig alle wichtigen Teile auf Beschädigungen. Vergewissern Sie sich, dass die mechanischen Bauteile einwandfrei funktionieren.
• Achten Sie darauf, dass der Kindersitz nicht durch Einklemmen in der Fahrzeugtüre, drehbare Autositze, auf den Kindersitz abgestellte Gegenstände (z.B. Gepäck) oder ähnliches beschädigt wird.
• Lassen Sie einen beschädigten Kindersitz (z.B. nach einem Sturz) unbedingt von uns Prüfen.

1. Teile und Ausstattung

1. Dämpfungsbügel
2. Isofix-Befestigungsaufnahme
3. Lösevorrichtung
4. Entriegelung Dämpfungsbügel
5. Entriegelung Befestigungsarme
6. Entriegelung Befestigungsaufnahme
7. Aufnahmeadapter Kindersitz
8. Farbindikator Kindersitzbefestigung
9. Entriegelung Kindersitz
10. Standfuß
11. Verstellknopf
12. Schutzkappe

2. Aufbau

a. Ziehen Sie die Entriegelung des Kindersitzes (9) nach außen.
b. Klappen Sie den Dämpfungsbügel (1) nach oben, bis er einrastet und der grüne Entriegelungshebel (4) hervorsteht.
c. Klappen Sie nun den Standfuß (10), der sich unter der Base befindet, heraus.

3. Installation der Base im Fahrzeug:

a. Klappen Sie die Isofix-Befestigungsaufnahme (2) nach vorne.
b. Betätigen Sie die Entriegelung der Befestigungsaufnahme (6). Die Schiene mit den beiden Befestigungsarmen fährt nun automatisch in die vorderste Position.
c. Ziehen Sie die Lösevorrichtung (3) an den Befestigungsarmen nach hinten, so dass der dortige Farbindikator rot anzeigt.

Hiermit stellen Sie sicher, dass beide Haken der Befestigungsarme geöffnet und einsatzbereit sind.

d. Führen Sie die beiden mitgelieferten Schutzkappen zwischen Sitzpolster und Rückenlehne über die Isofix-Befestigungspunkte in Ihrem Fahrzeug.
e. Führen Sie nun die beiden Befestigungsarme durch die Schutzkappen und befestigen Sie diese an den beiden Isofix-Befestigungspunkten in Ihrem Fahrzeug.

ACHTUNG: Vergewissern Sie sich, dass die Befestigungsarme korrekt eingerastet sind. Auf beiden Seiten muss der grüne Sicherungsknopf sichtbar sein.

4. Installation des Kindersitzes auf der Base:

a. Setzen Sie den Kindersitz auf die Aufnahmeadapter (7) an der Base und drücken Sie ihn nach unten, bis er einrastet.
ACHTUNG: Vergewissern Sie sich, dass der Kindersitz korrekt eingerastet ist. Der Farbindikator zur Kindersitzbefestigung (8) muss grün anzeigen.
b. Schieben Sie nun den Kindersitz an den Dämpfungsbügel, bis dieser satt sitzt.
c. Drücken Sie den roten Verstellknopf (11) am Standfuß und verlängern Sie diesen, bis er sicher auf dem Fahrzeugboden steht. Der Farbindikator muss grün anzeigen.

ACHTUNG: Der Standfuß (10) darf nie in der Luft hängen oder mit Gegenständen unterlegt werden.

Achten Sie jedoch darauf, dass der Standfuß die Base nicht von der Sitzfläche abhebt.

5. Abnehmen des Kindersitzes:

Ziehen Sie den Entriegelungshebel (9) an der Vorderseite der Base und heben Sie anschließend den Kindersitz an.

6. Abnehmen der Base:

a. Ziehen Sie die Lösevorrichtung (3) auf beiden Seiten bis der Farbindikator rot anzeigt. Nun können Sie die Base von der Isofix-Vorrichtung Ihres Fahrzeugs abziehen.
b. Ziehen Sie nun die Befestigungsaufnahme nach hinten. Dies geht am einfachsten wenn sie das Plastikteil für die Entriegelung der Befestigungsarme (5) greifen und die Schiene nach hinten ziehen.
c. Klappen Sie nun die Befestigungsarme nach hinten, indem Sie die Entriegelung (5) drücken und die Arme nach hinten klappen.
d. Drücken Sie nun die Entriegelung des Dämpfungsbügels (4) und klappen Sie diesen ein.
e. Drücken Sie den roten Verstellknopf am Standfuß und verstellen diesen auf die kürzeste Position. Klappen Sie den Standfuß anschließend ein.
