Typ produktu	Isofix základna pro dětskou autosedačku
Značka	ABC Design
Model	Hazel Isofix Base
Kompatibilita	Dětská sedačka ABC Design Hazel (Skupina 0+)
Norma	ECE R44/04
Hmotnost	6,8 kg
Materiály	Plast, ocel
Hlavní funkce	Isofix upevnění, nastavitelná tlumicí tyč, opěrná noha, indikátory barvy zámku
Údržba a čištění	Čistěte plastové části hadříkem, teplou vodou a mýdlem. Nepoužívejte agresivní nebo abrazivní prostředky.
Bezpečnost	Povinné použití proti směru jízdy, deaktivovat airbag, nepoužívat déle než 5 let, vyměnit po nehodě
Náhradní díly	Ochranné návleky, adaptéry pro dětskou sedačku, ochranné krytky
Opravitelnost	Poškozený výrobek zašlete výrobci ke kontrole
Obecné informace	V souladu s evropskou legislativou. Výhradní použití s autosedačkou Hazel.

Často kladené otázky - Hazel Isofix Base ABC DESIGN

Je základna Hazel Isofix kompatibilní se všemi sedačkami ABC Design?

Ne, základna Hazel Isofix je speciálně navržena pro dětskou sedačku ABC Design Hazel (skupina 0+). Není kompatibilní s jinými modely značky.

Jaká je maximální hmotnost podporovaná základnou?

Samotná základna přímo neunese dítě. Je navržena pro sedačku Hazel, která pojme děti do 13 kg (skupina 0+). Přesné limity naleznete v návodu k sedačce.

Lze základnu použít s aktivním čelním airbagem?

Ne, je přísně zakázáno používat základnu na sedadle vybaveném aktivním čelním airbagem. Pokud je vaše vozidlo vybaveno, musíte před instalací deaktivovat airbag.

Jak správně nainstalovat základnu Isofix do auta?

Najděte kotevní body Isofix mezi sedákem a opěradlem. Nasaďte ochranné návleky, poté zasuňte upevňovací ramena až do zaklapnutí. Zkontrolujte, zda je zelený indikátor viditelný z obou stran. Poté nastavte opěrnou nohu až do kontaktu s podlahou.

Co dělat, pokud indikátor barvy zůstane červený?

Červený indikátor znamená, že upevnění není správně zajištěno. Zkontrolujte, zda jsou upevňovací ramena zcela zasunuta a háčky zacvaknuty. Pokud problém přetrvává, nepoužívejte základnu a kontaktujte výrobce.

Jak čistit základnu Hazel Isofix?

Vyjměte základnu z vozidla. Čistěte plastové části měkkým hadříkem, teplou vodou a trochou mýdla. Nikdy nepoužívejte abrazivní prostředky nebo rozpouštědla.

Jaká je doporučená životnost základny?

Výrobce doporučuje nepoužívat základnu déle než 5 let od data nákupu, i když se zdá být v dobrém stavu. Intenzivní používání může ovlivnit její výkon.

Musím vyměnit základnu po nehodě?

Ano, po nehodě, i při nízké rychlosti (nad 10 km/h), může základna utrpět neviditelné poškození. Je nezbytné ji vyměnit, aby byla zajištěna bezpečnost dítěte.

Je základna dodávána s ochrannými návleky?

Ano, základna obsahuje ochranné návleky, které se umísťují na kotevní body Isofix vozidla. Zabraňují poškození háčků a zajišťují stabilní upevnění.

Mohu použít základnu bez opěrné nohy?

Ne, opěrná noha je základním bezpečnostním prvkem. Musí být vždy rozložena a nastavena tak, aby se dotýkala podlahy, s viditelným zeleným indikátorem. Nesprávně nastavená noha ohrožuje stabilitu základny.

NÁVOD K OBSLUZE Hazel Isofix Base ABC DESIGN

Návod k použití - CZ (22-24)

Návod na použitie - SK (31-33)

Upute za upotrebu - HR (34-36)

POZOR: Pro pozdější referenci bezpodmínečně uschovat!

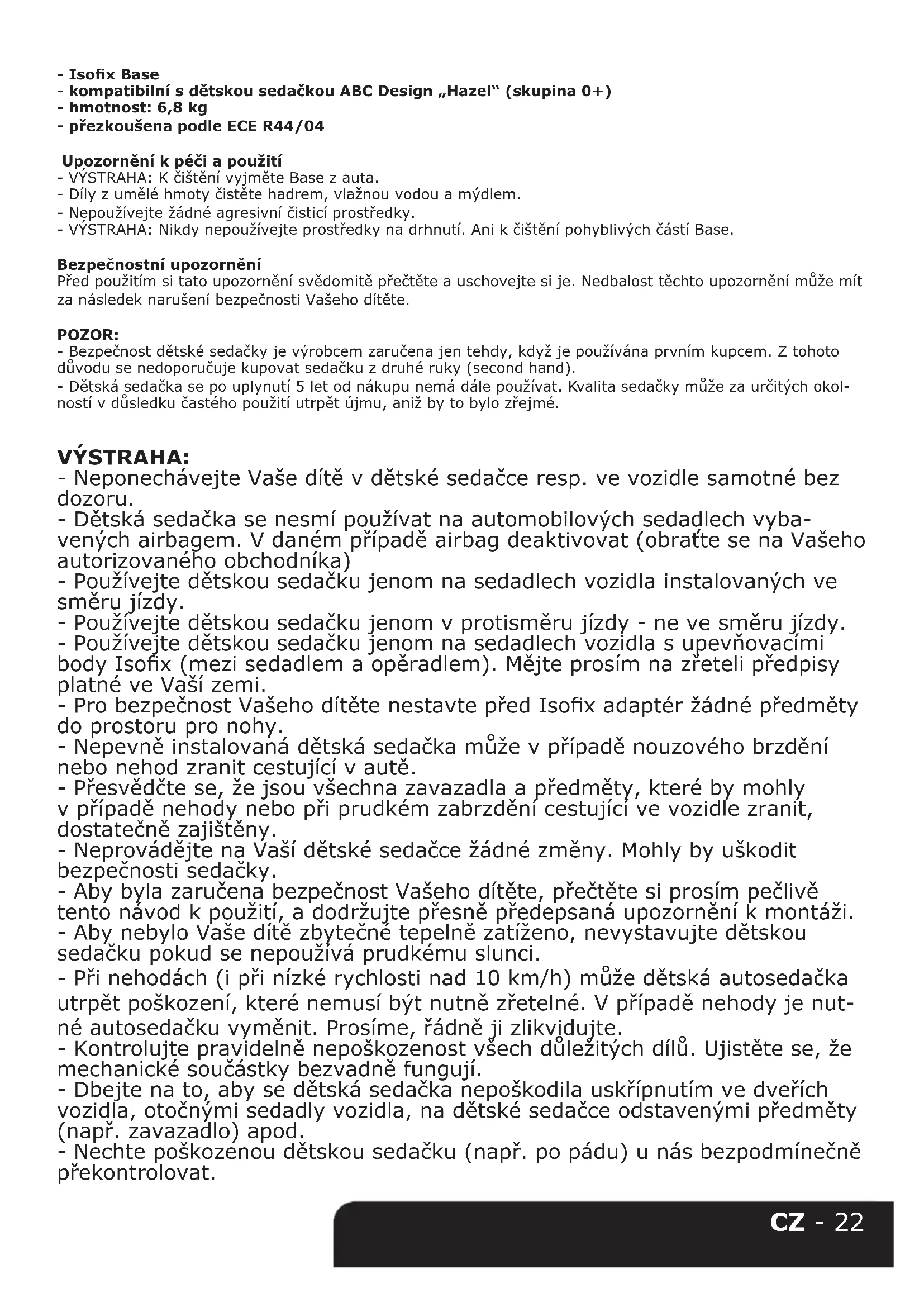

• Isofix Base
• kompatibilní s dětskou sedačkou ABC Design „Hazel“ (skupina 0+)
• hmotnost: 6,8 kg
• přezkoušena podle ECE R44/04

Upozornění k péči a použití

• VYSTRAHA: K čištění vyjměte Base z auta.
• Díly z umělé hmoty čistěte hadrem, vlažnou vodou a mýdlem.
• Nepoužívejte žádné agresivní čisticí prostředky.
• VÝSTRAHA: Nikdy nepoužívejte prostředky na drhnutí. Ani k čištění pohyblivých částí Base.

Bezpečnostní upozornění

Před použitím si tato upozornění svědomitě přečtěte a uschovejte si je. Nedbalost těchto upozornění může mít za následek narušení bezpečnosti Vašeho dítěte.

POZOR:

• Bezpečnost dětské sedačky je výrobcem zaručena jen tehdy, když je používána prvním kupcem. Z tohoto důvodu se nedoporučuje kupovat sedačku z druhé ruky (second hand).
• Dětská sedačka se po uplynutí 5 let od nákupu nemá dále používat. Kvalita sedačky může za určitých okolností v důsledku častého použití utrpět újmu, aniž by to bylo zřejmé.

VÝSTRAHA:

• Neponechávejte Vaše dítě v dětské sedačce resp. ve vozidle samotné bez dozoru.
• Dětská sedačka se nesmí používat na automobilových sedadlech vybavených airbagem. V daném případě airbag deaktivovat (obratte se na Vašeho autorizovaného obchodníka)
• Používejte dětskou sedačku jenom na sedadlech vozidla instalovaných ve směru jízdy.
• Používejte dětskou sedačku jenom v protisměru jízdy - ne ve směru jízdy.
• Používejte dětskou sedačku jenom na sedadlech vozidla s upevňovacími body Isofix (mezi sedadlem a opěradlem). Mějte prosím na zřeteli předpisy platné ve Vaší zemi.
• Pro bezpečnost Vašeho dítěte nestavte před Isofix adaptér žádné předměty do prostoru pro nohy.
• Nepevně instalovaná dětská sedačka může v případě nouzového brzdění nebo nehod zranit cestující v autě.
• Přesvědčte se, že jsou všechna zavazadla a předměty, které by mohly v případě nehody nebo při prudkém zabrzdění cestující ve vozidle zranit, dostatečně zajištěny.
• Neprovádějte na Vaší dětské sedačce žádné změny. Mohly by uškodit bezpečnosti sedačky.
• Aby byla zaručená bezpečnost Vašeho dítěte, přečtěte si prosím pečlivě tento návod k použití, a dodržujte přesně předepsaná upozornění k montáži.
• Aby nebylo Vaše dítě zbytečně tepelně zatíženo, nevystavujte dětskou sedačku pokud se nepoužívá prudkému slunci.
• Při nehodách (i při nízké rychlosti nad 10 km/h) může dětská autosedačka utrpět poškození, které nemusí být nutně zřetelné. V případě nehody je nutné autosedačku vyměnit. Prosíme, řádně ji zlikvidujte.
• Kontrolujte pravidelně nepoškozenost všech důležitých dílů. Ujistěte se, že mechanické součástky bezvadně fungují.
• Dbejte na to, aby se dětská sedačka nepoškodila uskřípnutím ve dveřích vozidla, otočnými sedadly vozidla, na dětské sedačce odstavenými předměty (např. zavazadlo) apod.
• Nechte poškozénou dětskou sedačku (např. po pádu) u nás bezpodmínečně překontrolovat.

1. součásti a vybavení

1. Tlumicí třmen
2. Upínací přípravek pro upevnění Isofix
3. Uvolňovací zařízení
4. Odjištění tlumicího třmenu
5. Odjištění upevňovacích ramen
6. Odjištění upínacího přípravku pro upevnění
7. Upínací adaptér pro dětskou sedačku
8. Barevný indikátor upevnění dětské sedačky
9. Odjištění dětské sedačky
10. Podstavec
11. Stavěcí knoflík
12. Ochranný kryt

2. Montáž

a. Táhněte odjištění dětské sedačky (9) směrem ven.
b. Odklopte tlumicí třmen (1) nahoru, až zaskočí a zelená odjišťovací páčka (4) bude vyčnívat.
c. Nyní odklopte podstavec (10), který se nachází pod Base.

3. Instalace Base ve vozidle:

a. Sklopte upínací přípravek pro upevnění Isofix (2) dopředu.
b. Stiskněte odjištění upínacího přípravku pro upevnění (6). Lišta s oběma upevňovacími rameny se nyní uve-de automaticky do přední pozice.
c. Stáhněte uvolňovací zařízení (3) na upevňovacích ramenech dozadu, aby zdejší barevný indikátor ukazoval červenou.
Tak zajistíte, aby byly oba háky upevňovacích ramen otevřeny a připraveny k použití.
d. Zavedte oba přiložené ochranné kryty mezi polstrování sedadla a opěradlo přes upevňovací body Isofix ve Vašem vozidle.
e. Nyní prostrčte obě upevňovací ramena ochranným kryty a připevněte je k oběma upevňovacím bodům Isofix ve Vašem vozidle.

POZOR: Přesvědčte se, že upevňovací ramena řádně zaskočila. Na obou stranách musí být vidět zelený zabezpečovací knoflík.

4. Instalace dětské sedačky na Base:

a. Postavte dětskou sedačku na upínací adaptér (7) na Base a stlačte ji dolů, až zaskočí.

POZOR: Přesvědčte se, že dětská sedačka řádně zaskočila. Barevný indikátor pro upevnění dětské sedačky (8) musí ukazovat zelenou.

b. Nyní přisuňte dětskou sedačku k tlumicímu třmenu, až se dobře usadí.

c. Stiskněte červený stavěcí knoflík (11) na podstavci a prodlužte jej tak, aby stál bezpečně na podlaze vozidla. Barevný indikátor musí ukazovat zelenou.

POZOR: Podstavec (10) nesmí nikdy viset ve vzduchu nebo být podložen jinými předměty.

Dbejte však na to, aby podstavec nenadzvedl Base od plochy sedadla.

5. Odebrání dětské sedačky:

Zatáhněte za odjištovací páčku (9) na přední straně Base a poté dětskou sedačku nadzvedněte.

6. Odebrání Base:

a. Zatáhněte za uvolňovací zařízení (3) na obou stranách, až bude barevný indikátor ukazovat červenou. Nyní můžete Base ze zařízení Isofix ve Vašem vozidle stáhnout.

b. Nyní stáhněte upínací přípravek pro upevnění dozadu.

To lze provést nejjednodušeji když uchopíte plastový díl pro odjištění upevňovacích ramen (5) a budete táhnout lištu dozadu.

c. Nyní sklopte upevňovací ramena dozadu stisknutím odjištění (5) a sklopením ramen dozadu.

d. Nyní stiskněte odjištění tlumicího třmenu (4) a zaklopte jej.

e. Stiskněte červený stavěcí knoflík na podstavci a sesuňte jej do nejkratší pozice. Na závěr podstavec zaklopte.
