Hazel Isofix Base - Seggiolino auto ABC DESIGN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Base Isofix per seggiolino auto bambino
Marca	ABC Design
Modello	Hazel Isofix Base
Compatibilità	Seggiolino bambino ABC Design Hazel (Gruppo 0+)
Norma	ECE R44/04
Peso	6,8 kg
Materiali	Plastica, acciaio
Funzioni principali	Fissaggio Isofix, barra di smorzamento regolabile, piedino di supporto, indicatori colore di blocco
Manutenzione e pulizia	Pulire le parti in plastica con un panno, acqua tiepida e sapone. Non utilizzare prodotti aggressivi o abrasivi.
Sicurezza	Uso obbligatorio in senso contrario di marcia, disattivare l'airbag, non usare oltre 5 anni, sostituire dopo un incidente
Pezzi di ricambio	Manicotti protettivi, adattatori per seggiolino, cappucci di protezione
Riparabilità	Inviare il prodotto danneggiato al produttore per controllo
Informazioni generali	Conforme alla legislazione europea. Uso esclusivo con seggiolino auto Hazel.

Domande frequenti - Hazel Isofix Base ABC DESIGN

La base Hazel Isofix è compatibile con tutti i seggiolini ABC Design?

No, la base Hazel Isofix è progettata appositamente per il seggiolino bambino ABC Design Hazel (gruppo 0+). Non è compatibile con altri modelli del marchio.

Qual è il peso massimo supportato dalla base?

La base stessa non supporta direttamente il bambino. È progettata per il seggiolino Hazel che accoglie bambini fino a 13 kg (gruppo 0+). Consultare il libretto del seggiolino per i limiti esatti.

Si può usare la base con un airbag frontale attivo?

No, è severamente vietato utilizzare la base su un sedile dotato di airbag frontale attivo. Se il veicolo ne è equipaggiato, è necessario disattivare l'airbag prima dell'installazione.

Come installare correttamente la base Isofix nell'auto?

Individuare i punti di ancoraggio Isofix tra seduta e schienale. Posizionare i manicotti protettivi, quindi spingere i bracci di fissaggio fino al clic. Verificare che l'indicatore verde sia visibile su entrambi i lati. Regolare quindi il piedino di supporto fino al contatto con il pavimento.

Cosa fare se l'indicatore di colore rimane rosso?

Un indicatore rosso significa che il fissaggio non è correttamente bloccato. Verificare che i bracci di fissaggio siano ben inseriti e che i ganci siano agganciati. Se il problema persiste, non utilizzare la base e contattare il produttore.

Come pulire la base Hazel Isofix?

Rimuovere la base dal veicolo. Pulire le parti in plastica con un panno morbido, acqua tiepida e un po' di sapone. Non utilizzare mai prodotti abrasivi o solventi.

Qual è la durata di vita consigliata della base?

Il produttore raccomanda di non utilizzare la base per più di 5 anni dalla data di acquisto, anche se sembra in buone condizioni. Un uso intenso può alterare le sue prestazioni.

Devo sostituire la base dopo un incidente?

Sì, dopo un incidente, anche a bassa velocità (superiore a 10 km/h), la base può subire danni invisibili. È imperativo sostituirla per garantire la sicurezza del bambino.

La base viene fornita con manicotti protettivi?

Sì, la base include manicotti protettivi da posizionare sui punti di ancoraggio Isofix del veicolo. Evitano di danneggiare i ganci e assicurano un fissaggio stabile.

Posso usare la base senza il piedino di supporto?

No, il piedino di supporto è un elemento di sicurezza essenziale. Deve sempre essere dispiegato e regolato in modo da toccare il pavimento, con l'indicatore verde visibile. Un piedino mal regolato compromette la stabilità della base.

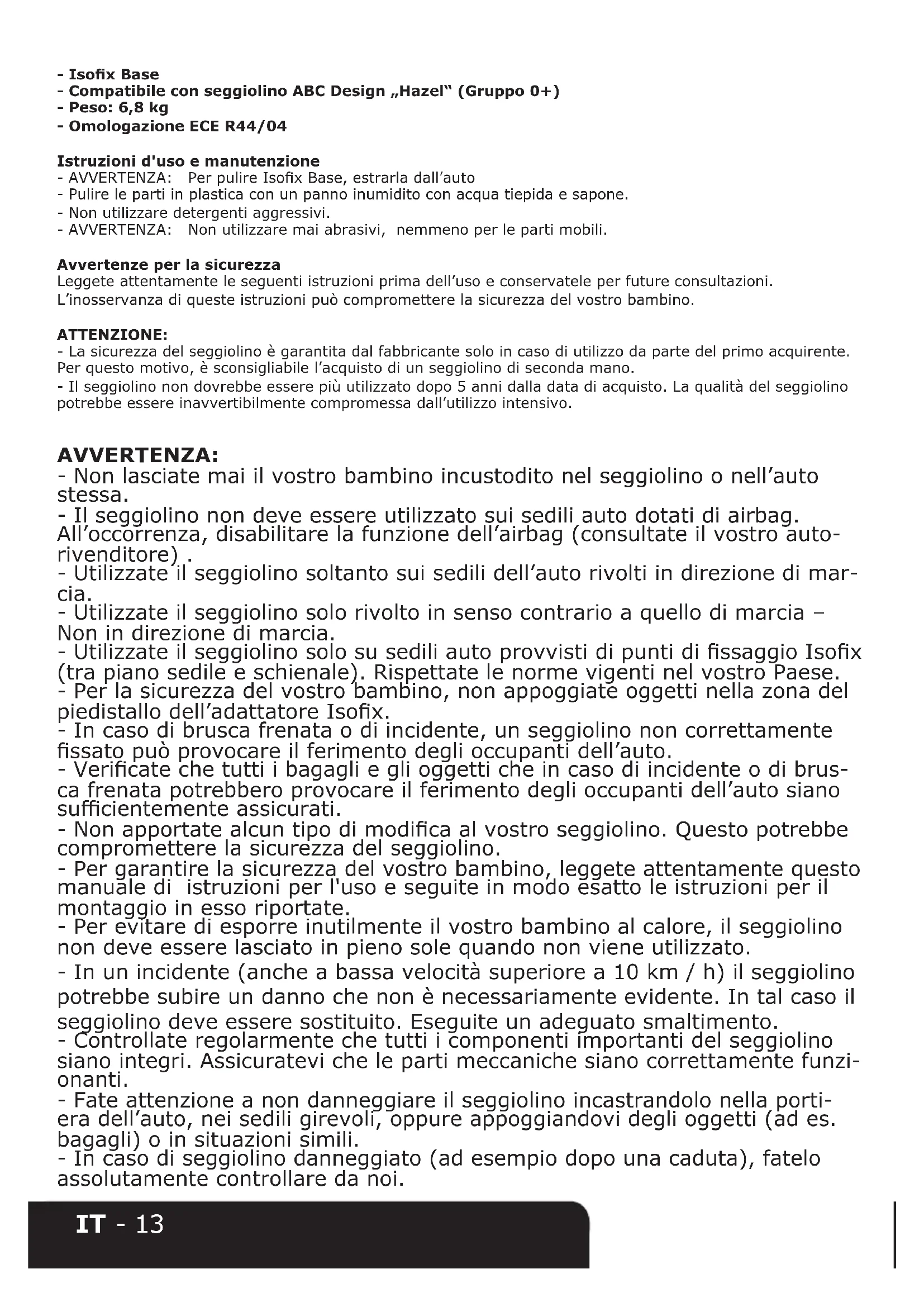

MANUALE UTENTE Hazel Isofix Base ABC DESIGN

Istruzioni per l'uso - IT (13-15)

ATTENZIONE: Da conservare per future consultazioni!

• Isofix Base
• Compatibile con seggiolino ABC Design „Hazel“ (Gruppo 0+)
• Peso: 6,8 kg
• Omologazione ECE R44/04

Istruzioni d'uso e manutenzione

• AVVERTENZA: Per pulire Isofix Base, estrarla dall'auto
• Pulire le parti in plastica con un panno inumidito con acqua tiepida e sapone.
• Non utilizzare detergenti aggressivi.
• AVVERTENZA: Non utilizzare mai abrasivi, nemmeno per le parti mobili.

Avvertenze per la sicurezza

Leggete attentamente le seguenti istruzioni prima dell'uso e conservatele per future consultazioni.

L'inosservanza di queste istruzioni può compromettere la sicurezza del vostro bambino.

ATTENZIONE:

• La sicurezza del seggiolino è garantita dal fabbricante solo in caso di utilizzo da parte del primo acquirente. Per questo motivo, è sconsigliabile l'acquisto di un seggiolino di seconda mano.
• Il seggiolino non dovrebbe essere più utilizzato dopo 5 anni dalla data di acquisto. La qualità del seggiolino potrebbe essere inavvertibilmente compromessa dall'utilizzo intensivo.

AVVERTENZA:

• Non lasciate mai il vostro bambino incustodito nel seggiolino o nell'auto stessa.
• Il seggiolino non deve essere utilizzato sui sedili auto dotati di airbag. All'occorrenza, disabilitare la funzione dell'airbag (consultate il vostro autorivenditore).
• Utilizzate il seggiolino soltanto sui sedili dell'auto rivolti in direzione di mar- cia.
• Utilizzate il seggiolino solo rivolto in senso contrario a quello di marcia – Non in direzione di marcia.
• Utilizzate il seggiolino solo su sedili auto provvisti di punti di fissaggio Isofix (tra piano sedile e schienale). Rispettate le norme vigenti nel vostro Paese.
• Per la sicurezza del vostro bambino, non appoggiatè oggetti nella zona del piedistallo dell'adattatore Isofix.
• In caso di brusca frenata o di incidente, un seggiolino non correttamente fissato può provocare il ferimento degli occupanti dell'auto.
• Verificate che tutti i bagagli e gli oggetti che in caso di incidente o di brusca frenata potrebbero provocare il ferimento degli occupanti dell'auto siano sufficientemente assicurati.
• Non apportate alcun tipo di modifica al vostro seggiolino. Questo potrebbe compromettere la sicurezza del seggiolino.
• Per garantire la sicurezza del vostro bambino, leggete attentamente questo manuale di istruzioni per l'uso e seguite in modo esatto le istruzioni per il montaggio in esso riportate.
• Per evitare di esporre inutilmente il vostro bambino al calore, il seggiolino non deve essere lasciato in pieno sole quando non viene utilizzato.
• In un incidente (anche a bassa velocità superiore a 10 km / h) il seggiolino potrebbe subire un danno che non è necessariamente evidente. In tal caso il seggiolino deve essere sostituito. Eseguite un adeguato smaltimento.
• Controllate regolarmente che tutti i componenti importanti del seggiolino siano integri. Assicuratevi che le parti meccaniche siano correttamente funzionanti.
• Fate attenzione a non danneggiare il seggiolino incastrandolo nella portiera dell'auto, nei sedili girevoli, oppure appoggiandovi degli oggetti (ad es. bagagli) o in situazioni simili.
• In caso di seggiolino danneggiato (ad esempio dopo una caduta), fatelo assolutamente controllare da noi.

1. Componenti e dotazione

1. Staffa di ammortizzazione
2. Sede per fissaggio Isofix
3. Meccanismo di sblocco
4. Sblocco staffa di ammortizzazione
5. Sblocco bracci di ancoraggio
6. Sblocco sede per fissaggio
7. Adattatori per alloggiamento seggiolino
8. Indicatore colorato di bloccaggio seggiolino
9. Sblocco seggiolino
10. Piedistallo
11. Pulsante di regolazione
12. Cappuccio di protezione

2. Montaggio

a. Tirare verso l'esterno il meccanismo di sblocco (9) del seggiolino.
b. Aprire la staffa di ammortizzazione (1) verso l'alto fino allo scatto in posizione e alla fuoriuscita della leva di sblocco verde (4).
c. Aprire quindi il piedistallo (10) situato sotto la Base.

3. Installazione nel veicolo:

a. Ribaltare le sedi per i fissaggi Isofix (2).
b. Azionare il meccanismo di sblocco (6) delle sedi per i fissaggi. La guida con i due bracci di ancoraggio si porta automaticamente nella posizione avanzata.
c. Tirare indietro il meccanismo di sblocco (3) posto sui bracci di ancoraggio in modo che l'indicatore indichi il colore rosso.

Questo assicura che i due ganci dei bracci di ancoraggio siano aperti e pronti per alloggiare i fissaggi.

d. Infilare le due protezioni fornite in dotazione sui punti di fissaggio Isofix tra l'imbottitura della seduta e lo schienale dell'auto.
e. Infilare i due bracci di ancoraggio attraverso le protezioni e fissarli quindi ai due punti di fissaggio Isofix dell'auto.

ATTENZIONE: Assicurarsi che i bracci di ancoraggio siano correttamente bloccati. Su entrambi i lati deve essere ben visibile il bottone di sicurezza verde.

4. Alloggiamento del seggiolino sulla Base:

a. Appoggiare il seggiolino sull'adattatore di alloggiamento (7) sulla Base e premere verso il basso fino allo scatto.
ATTENZIONE: Assicurarsi che il seggiolino sia scattato correttamente in posizione. L'indicatore di bloccaggio seggiolino (8) deve indicare il colore verde.
b. Spingere ora il seggiolino sulla staffa di ammortizzazione fino a quando è ben fissato.
c. Premere il pulsante di regolazione rosso (11) sul piedistallo e aprire il piedistallo fino all'appoggio stabile sul fondo del veicolo. L'indicatore deve essere verde.

ATTENZIONE: Il piedistallo (10) non deve mai essere chiuso, sospeso o avere oggetti alla base.

Verificare in ogni caso che il piedistallo non sollevi la Base dal piano del sedile.

5. Rimozione del seggiolino:

Tirare la leva di sblocco (9) sul lato anteriore della Base e sollevare quindi il seggiolino.

6. Rimozione della Base:

a. Tirare il meccanismo di sblocco (3) su entrambi i lati fino a quando l'indicatore segna il colore rosso. Ora è possibile rimuovere la Base dal dispositivo Isofix del veicolo.
b. Tirare indietro le sedi per i fissaggi.
Per facilitare l'operazione, afferrare la parte in plastica per lo sblocco dei bracci di ancoraggio (5) e tirare indietro la guida.
c. Richiudere i bracci di ancoraggio premendo il meccanismo di sblocco (5).
d. Premere quindi il meccanismo di sblocco della staffa di ammortizzazione (4) e richiuderla.
e. Premere il bottone rosso sul piedistallo e regolarlo nella posizione più arretrata. Infine, chiudere il piedistallo.
