Typ produktu	Podstawa Isofix do fotelika samochodowego dla dzieci
Marka	ABC Design
Model	Hazel Isofix Base
Kompatybilność	Fotelik dziecięcy ABC Design Hazel (Grupa 0+)
Norma	ECE R44/04
Waga	6,8 kg
Materiały	Plastik, stal
Główne funkcje	Mocowanie Isofix, regulowana belka amortyzująca, noga podpierająca, wskaźniki koloru blokady
Konserwacja i czyszczenie	Czyścić części plastikowe ściereczką, ciepłą wodą i mydłem. Nie używać agresywnych ani ściernych środków.
Bezpieczeństwo	Obowiązkowe użytkowanie w kierunku przeciwnym do jazdy, wyłączyć poduszkę powietrzną, nie używać dłużej niż 5 lat, wymienić po wypadku
Części zamienne	Osłony ochronne, adaptery do fotelika dziecięcego, nasadki ochronne
Możliwość naprawy	Uszkodzony produkt wysłać do producenta w celu kontroli
Informacje ogólne	Zgodny z europejskim prawodawstwem. Wyłączne użytkowanie z fotelikiem samochodowym Hazel.

Często zadawane pytania - Hazel Isofix Base ABC DESIGN

Czy podstawa Hazel Isofix jest kompatybilna ze wszystkimi fotelikami ABC Design?

Nie, podstawa Hazel Isofix jest specjalnie zaprojektowana dla fotelika dziecięcego ABC Design Hazel (grupa 0+). Nie jest kompatybilna z innymi modelami marki.

Jaka jest maksymalna waga obsługiwana przez podstawę?

Sama podstawa nie podtrzymuje bezpośrednio dziecka. Jest przeznaczona do fotelika Hazel, który przyjmuje dzieci do 13 kg (grupa 0+). Sprawdź instrukcję fotelika w celu poznania dokładnych ograniczeń.

Czy można używać podstawy z aktywną przednią poduszką powietrzną?

Nie, surowo zabrania się używania podstawy na siedzeniu wyposażonym w aktywną przednią poduszkę powietrzną. Jeśli Twój pojazd jest w nią wyposażony, musisz wyłączyć poduszkę powietrzną przed instalacją.

Jak prawidłowo zainstalować podstawę Isofix w samochodzie?

Zlokalizuj punkty kotwiczenia Isofix między siedziskiem a oparciem. Załóż osłony ochronne, a następnie wciśnij ramiona mocujące do kliknięcia. Sprawdź, czy zielony wskaźnik jest widoczny po obu stronach. Następnie wyreguluj nogę podpierającą, aż dotknie podłogi.

Co zrobić, jeśli wskaźnik koloru pozostaje czerwony?

Czerwony wskaźnik oznacza, że mocowanie nie jest prawidłowo zablokowane. Sprawdź, czy ramiona mocujące są dobrze wciśnięte i czy haczyki są zapięte. Jeśli problem nadal występuje, nie używaj podstawy i skontaktuj się z producentem.

Jak czyścić podstawę Hazel Isofix?

Wyjmij podstawę z pojazdu. Wyczyść części plastikowe miękką ściereczką, ciepłą wodą i odrobiną mydła. Nigdy nie używaj środków ściernych ani rozpuszczalników.

Jaki jest zalecany okres użytkowania podstawy?

Producent zaleca nieużywanie podstawy dłużej niż 5 lat od daty zakupu, nawet jeśli wydaje się być w dobrym stanie. Intensywne użytkowanie może pogorszyć jej wydajność.

Czy muszę wymienić podstawę po wypadku?

Tak, po wypadku, nawet przy niskiej prędkości (powyżej 10 km/h), podstawa może ulec niewidocznym uszkodzeniom. Konieczne jest jej wymienienie, aby zapewnić bezpieczeństwo dziecka.

Czy podstawa jest dostarczana z osłonami ochronnymi?

Tak, podstawa zawiera osłony ochronne do umieszczenia na punktach kotwiczenia Isofix pojazdu. Zapobiegają uszkodzeniu haczyków i zapewniają stabilne mocowanie.

Czy mogę używać podstawy bez nogi podpierającej?

Nie, noga podpierająca jest niezbędnym elementem bezpieczeństwa. Zawsze musi być rozłożona i wyregulowana tak, aby dotykać podłogi, z widocznym zielonym wskaźnikiem. Źle wyregulowana noga zagraża stabilności podstawy.

INSTRUKCJA OBSŁUGI Hazel Isofix Base ABC DESIGN

Instrukcja obsługi - PL (19-21)

UWAGA: Zachowaj koniecznie do późniejszego czytania!

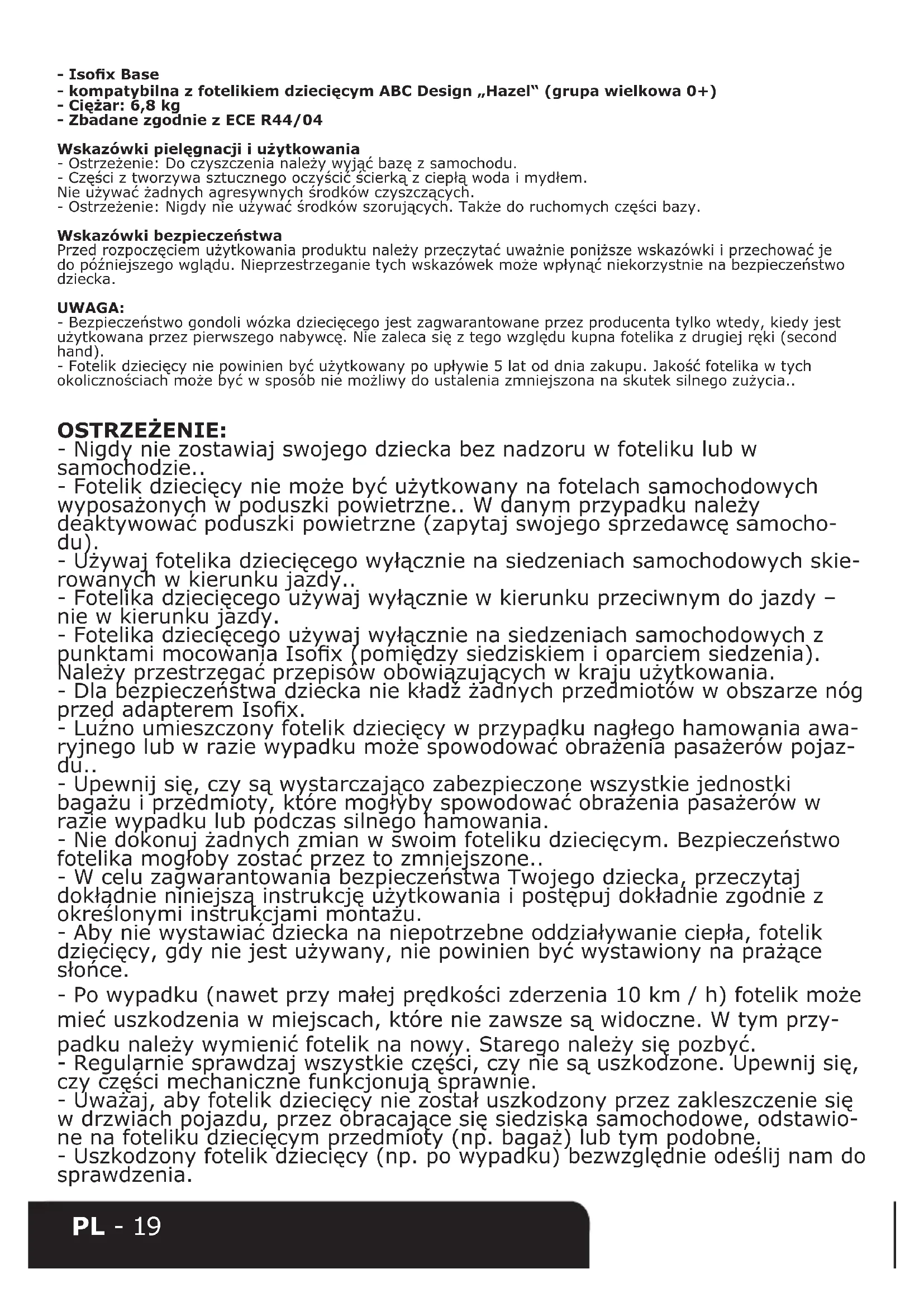

• Isofix Base
• kompatybilna z fotelikiem dziecięcym ABC Design „Hazel” (grupa wielkowa 0+)
• Ciężar: 6,8 kg
• Zbadane zgodnie z ECE R44/04

Wskazówki pielęgnacji i użytkowania

• Ostrzeżenie: Do czyszczenia należy wyjąć bazę z samochodu.
• Części z tworzywa sztucznego oczyścić ścierką z ciepłą woda i mydłem.
  Nie używać żadnych agresywnych środków czyszczących.
• Ostrzeżenie: Nigdy nie używać środków szorujących. Także do ruchomych części bazy.

Wskazówki bezpieczeństwa

Przed rozpoczęciem użytkowania produktu należy przeczytać uważnie poniższe wskazówki i przechować je do późniejszego wglądu. Nieprzestrzeganie tych wskazówek może wpłynąć niekorzystnie na bezpieczeństwo dziecka.

UWAGA:

• Bezpieczeństwo gondoli wózka dziejącego jest zagwarantowane przez producenta tylko wtedy, kiedy jest użytkowana przez pierwszego nabywcę. Nie zaleca się z tego względu kupna fotelika z drugiej ręki (second hand).
• Fotelik dziecięcy nie powinien być użytkowany po upływie 5 lat od dnia zakupu. Jakość fotelika w tych okolicznościach może być w sposób nie możliwy do ustalenia zmniejszona na skutek silnego zużycia..

OSTRZEŻENIE:

• Nigdy nie zostawiaj swojego dziecka bez nadzoru w foteliku lub w samochodzie..
• Fotelik dziecięcy nie może być użytkowany na fotelach samochodowych wyposażonych w poduszki powietrzne.. W danym przypadku należy deaktywować poduszki powietrzne (zapytaj swojego sprzedawcę samochodu).
• Używaj fotelika dziecięcego wyłącznie na siedzeniach samochodowych skierowanych w kierunku jazdy..
• Fotelika dziejącego używaj wyłącznie w kierunku przeciwnym do jazdy – nie w kierunku jazdy.
• Fotelika dziejącego używaj wyłącznie na siedzeniach samochodowych z punktami mocowania Isofix (pomiędzy siedziskiem i oparciem siedzenia). Należy przestrzegać przepisów obowiązujących w kraju użytkowania.
• Dla bezpieczeństwa dziecka niekładź żadnych przedmiotów w obszarze nóg przed adapterem Isofix.
• Luźno umieszczony fotelik dziecięcy w przypadku nagłego hamowania awaryjnego lub w razie wypadku może spowodować obrażenia pasażerów pojazdu..
• Upewnij się, czy są wystarczająco zabezpieczone wszystkie jednostki bagażu i przedmioty, które mogłyby spowodować obrażenia pasażerów w razie wypadku lub podczas silnego hamowania.
• Nie dokonuj żadnych zmian w swoim foteliku dziecięcym. Bezpieczeństwo fotelika mogłoby zostać przez to zmniejszone..
• W celu zagwarantowania bezpieczeństwa Twojego dziecka, przeczytaj dokładnie niniejszą instrukcję użytkowania i postępuj dokładnie zgodnie z określonymi instrukcjami montażu.
• Aby nie wystawiać dziecka na niepotrzebne oddziaływanie ciepła, fotelik dziecięcy, gdy nie jest używany, nie powinien być wystawiony na prażące słońce.
• Po wypadku (nawet przy małej prędkości zderzenia 10 km / h) fotelik może mieć uszkodzenia w miejscach, które nie zawsze są widoczne. W tym przypadku należy wymienić fotelik na nowy. Starego należy się pozbyć.
• Regularnie sprawdzaj wszystkie części, czy nie są uszkodzone. Upewnij się, czy części mechaniczne funkcjonują sprawnie.
• Uważaj, aby fotelik dziecięcy nie został uszkodzony przez zakleszczenie się w drzwiach pojazdu, przez obracające się siedziska samochodowe, odstawione na foteliku dziecięcym przedmioty (np. bagaż) lub tym podobne.
• Uszkodzony fotelik dziecięcy (np. po wypadku) bezwzględnie odeślij nam do sprawdzenia.

1. Części Isofix Base i wyposażenie

1. Pałąk amortyzujący
2. Zamocowanie Isofix
3. Urządzenie zwalniające
4. Odblokowanie pałąka amortyzującego
5. Odblokowanie ramion mocowania
6. Odblokowanie zamocowania
7. Adaptery mocowania fotelika dziecięcego
8. Sygnalizator koloru zamocowania fotelika dziecięcego
9. Odblokowanie fotelika dziecięcego
10. Noga oparcia
11. Przycisk regulacji
12. Pokrywa ochronna

2. Montaż

a. Pociągnij odblokowanie fotelika dziecięcego (9) na zewnątrz.
c. Odchyl teraz nogę oparcia (10), która znajduje się pod bazą.

b. Odchyl pałąk amortyzujący (1) do góry aż do zatrzaśnięcia i wysunięcia się zielonej dźwigni odblokowania (4).

3. Instalacja bazy w pojeździe:

a. Odchyl mocowanie Isofix (2) do przodu.
b. Uruchom odblokowanie mocowania (6). Szyna z obydwoma ramionami przesuwa się teraz automatycznie w przednie skrajne położenie.
c. Pociągnij urządzenie zwalniające (3) na ramionach do tyłu, aby widoczny był czerwony sygnalizator koloru. Upewnij się przy tym, czy obydwa haki ramion są otwarte i gotowe do użycia.
d. Założ obydwie dostarczone osłony pomiędzy tapicerkę siedzenia i oparcie siedzenia na punkty mocowania Isofix w pojeździe.
e. Wprowadź teraz obydwa ramiona przez osłony i przymocuj je do obydwu punktów mocowania Isofix w pojeździe.

UWAGA: Upewnij się, czy ramiona mocowania prawidłowo zatrzasnęły się. Z obydwu stron musi być widoczny zielony przycisk bezpieczeństwa.

4. Instalacja fotelika dziecięcego na bazie:

a. Umieść fotelik dziecięcy na adapterze mocowania (7) na bazie i wciśnij go w dół aż do zatrzaśnięcia.

UWAGA: Upewnij się, czy fotelik dziecięcy prawidłowo zatrzasnął się. Sygnalizator koloru zamocowania fotelika dziecięcego (8) musi być zielony.

b. Dosuń teraz fotelik dziecięcy do pałąka amortyzującego, aż głęboko osadzi się.

c. Naciśnij czerwony przycisk regulacji (11) na nodze oparcia i wydłuż ją, aż pewnie oprze się o podłogę. Sygnalizator koloru musi być zielony.

UWAGA: Noga oparcia (10) nie może wisieć w powietrzu i nie można pod nią nic podkładać.

Zwróć uwagę na to, aby noga nie odpychała bazy od powierzchni siedziska.

5. Zdjęcie fotelika dziecięcego:

Wyciągnij dźwignię odblokowania (9) z przodu bazy i podnieś fotelik dziecięcy.

6. Zdjęcie bazy:

a. Wyciągnij urządzenie zwalniające (3) z obydwu stron, aż sygnalizator koloru będzie czerwony. Teraz można wyciągnąć bazę z zamocowania Isofix pojazdu.
b. Pociągnij zamocowanie do tyłu. Najłatwiej zrobić to w ten sposób - chwyć część plastikową do odblokowania ramion (5) i pociągnij szynę do tyłu.
c. Odchyl teraz ramiona mocowania do tyłu naciskając odblokowanie (5) i odchylając ramiona do tyłu.
d. Nacisnij teraz odblokowanie pałąka (4) i złoż go.
e. Nacisnij czerwony przycisk regulacji na nodze oparcia i skróć ją. Na zakończenie złóż nogę oparcia.
