Matrice 600 Pro - Drone DJI - Manual de utilização gratuito

Tipo de produto	Drone profissional hexacóptero
Marca	DJI
Modelo	Matrice 600 Pro
Dimensões (diagonal com hélices)	1668 mm
Peso (com baterias e hélices)	Aproximadamente 15 kg
Carga útil máxima	6 kg
Alimentação	Baterias de voo inteligentes TB47S/TB48S
Tensão da bateria	22,8 V (carga completa)
Autonomia de voo	Até 16 min (com TB48S)
Velocidade máxima	65 km/h (modo P)
Distância máxima (alcance)	Até 5 km (com Lightbridge 2)
Sistema de transmissão	Lightbridge 2
Funções principais	Voo autônomo, retorno ao ponto de partida, manutenção de posição GNSS, evitação de obstáculos (opcional)
Manutenção e limpeza	Limpar com um pano seco e limpo; verificar as hélices e os motores
Segurança	Usar apenas com baterias e carregadores aprovados; respeitar os limites de temperatura
Peças de reposição e reparabilidade	Hélices, baterias, motores, controladores de voo disponíveis
Informações gerais	Manual de instruções disponível em PDF

Perguntas frequentes - Matrice 600 Pro DJI

Qual é a autonomia de voo do Matrice 600 Pro?

A autonomia máxima é de aproximadamente 16 minutos com as baterias TB48S, e de aproximadamente 12 minutos com as TB47S, dependendo da carga útil.

Qual carga útil pode transportar o Matrice 600 Pro?

O Matrice 600 Pro pode transportar uma carga útil máxima de 6 kg, permitindo embarcar câmeras como a Zenmuse X5 ou XT.

Como carregar as baterias do Matrice 600 Pro?

Use o carregador Hex fornecido, que pode carregar até seis baterias simultaneamente. Conecte o carregador a uma tomada 100-240 V e insira as baterias.

O Matrice 600 Pro é compatível com as baterias do Inspire 1?

Sim, é compatível com as baterias TB47/TB48 do Inspire 1, mas prefira usar os modelos TB47S/TB48S otimizados para o Matrice.

Como limpar o Matrice 600 Pro?

Use um pano seco e limpo para limpar as superfícies. Evite líquidos e não limpe os conectores expostos.

Quais acessórios estão incluídos no kit?

O kit geralmente inclui o drone, seis baterias TB47S, o carregador Hex, o controle, hélices de reposição e uma maleta de transporte.

Posso usar o Matrice 600 Pro sob chuva?

Não, o Matrice 600 Pro não é à prova d'água. Use-o apenas em tempo seco e evite umidade.

Como atualizar o firmware do Matrice 600 Pro?

Baixe o aplicativo DJI Assistant 2 no computador, conecte o drone via USB e siga as instruções de atualização.

Qual é a velocidade máxima do Matrice 600 Pro?

A velocidade máxima é de 65 km/h no modo P (Posição) e pode atingir 85 km/h no modo A (Atitude).

O Matrice 600 Pro possui um sistema de evitação de obstáculos?

Não, de série não possui. Pode ser equipado opcionalmente com o sistema Guidance para detecção de obstáculos.

MANUAL DE UTILIZADOR Matrice 600 Pro DJI

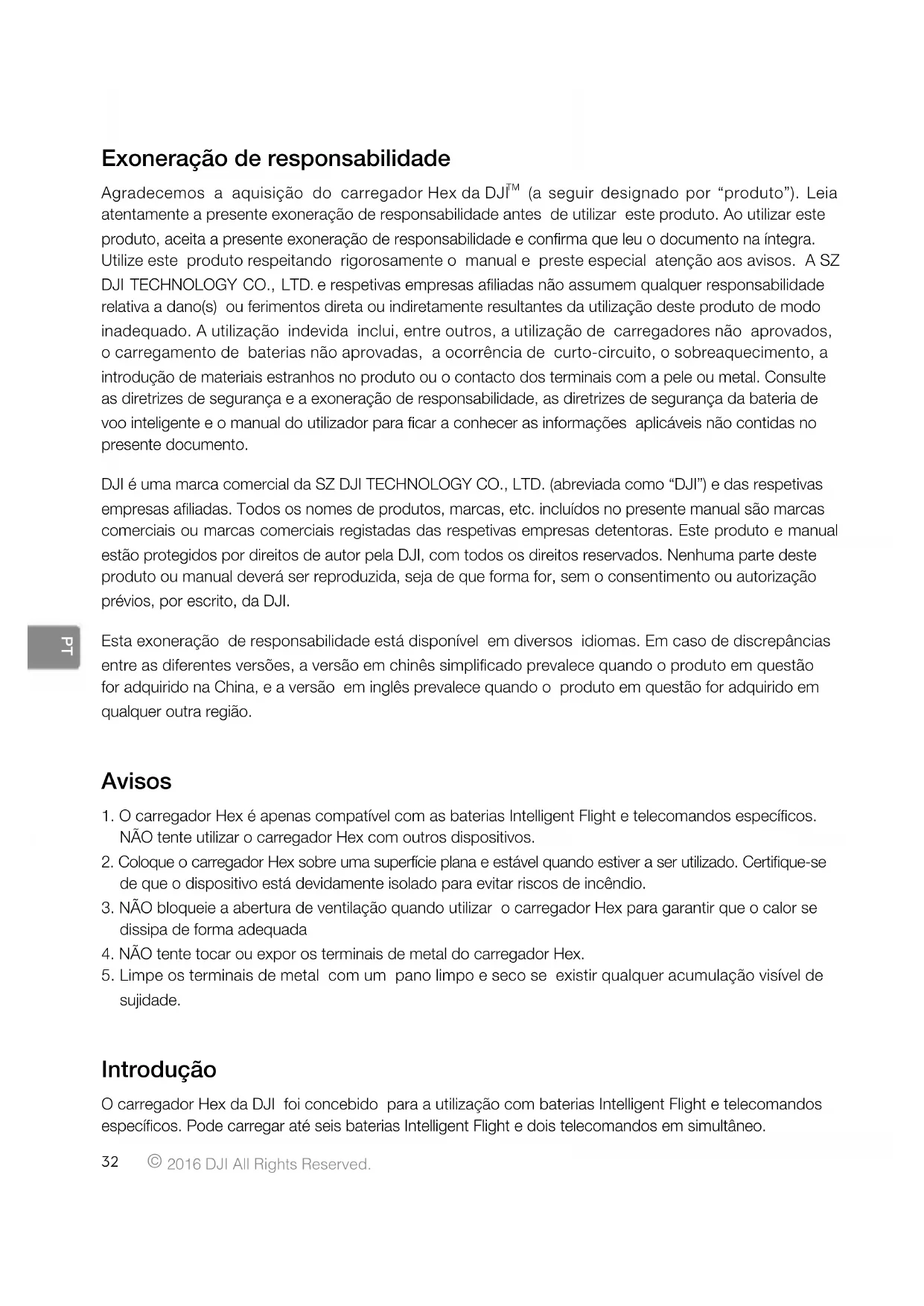

Exoneração de responsabilidade

Agradecemos a aquisição do carregador Hex da DJI (a seguir designado por "produto"). Leia atentamente a presente exoneração de responsabilidade antes de utilizar este produto. Ao utilizar este produto, aceita a presente exoneração de responsabilidade e confirma que leu o documento na íntegra. Utilize este produto respeitando rigorosamente o manual e preste especial atenção aos avisos. A SZ DJI TECHNOLOGY CO., LTD. e respetivas empresas afiliadas não assumem qualquer responsabilidade relativa a dano(s) ou ferimentos direta ou indiretamente resultantes da utilização deste produto de modo inadequado. A utilização indevida inclui, entre outros, a utilização de carregadores não aprovados, o carregamento de baterias não aprovadas, a ocorrência de curto-circuito, o sobreaquecimento, a introdução de materiais estranhos no produto ou o contacto dos terminais com a pele ou metal. Consulte as diretrizes de segurança e a exoneração de responsabilidade, as diretrizes de segurança da bateria de voo inteligente e o manual do utilizador para ficar a conhecer as informações aplicáveis não contidas no presente documento.

DJI é uma marca comercial da SZ DJI TECHNOLOGY CO., LTD. (abreviada como "DJI") e das respetivas empresas afiliadas. Todos os nomes de produtos, marcas, etc. incluídos no presente manual são marcas comerciais ou marcas comerciais registadas das respetivas empresas detentoras. Este produto e manual estão protegidos por direitos de autor pela DJI, com todos os direitos reservados. Nenhuma parte deste produto ou manual deverá ser reproduzida, seja de que forma for, sem o consentimento ou autorização prévia, por escrito, da DJI.

Esta exoneração de responsabilidade está disponível em diversos idiomas. Em caso de discrepâncias entre as versões, a versão em chinês simplificado prevalece quando o produto em questão for adquirido na China, e a versão em inglês prevalece quando o produto em questão for adquirido em qualquer outra região.

Avisos

1. O carregador Hex é apenas compatível com as baterias Intelligent Flight e telecomandos específicos. NÃO tente utilizar o carregador Hex com outros dispositivos.
2. Coloque o carregador Hex sobre uma superfície plana e estável quando estiver a ser utilizado. Certifique-se de que o dispositivo está devidamente isolado para evitar riscos de incêndio.
3. NÃO bloqueie a abertura de ventilação quando utilizar o carregador Hex para garantir que o calor se dissipa de forma adequada.
4. NÃO tente tocar ou expor os terminais de metal do carregador Hex.
5. Limpe os terminais de metal com um pano limpo e seco se existir qualquer acumulação visível de sujidade.

Introdução

O carregador Hex da DJI foi concebido para a utilização com baterias Intelligent Flight e telecomandos específicos. Pode carregar até seis baterias Intelligent Flight e dois telecomandos em simultâneo.

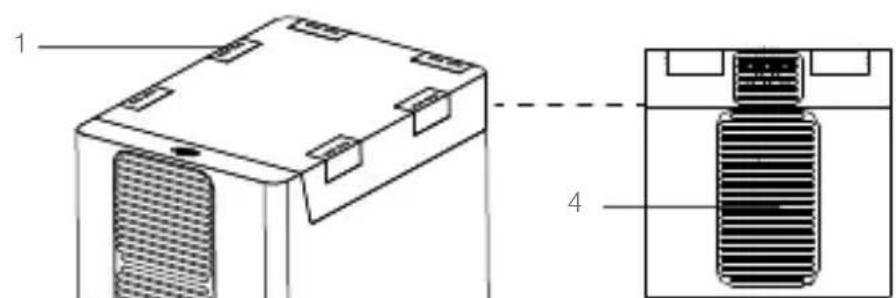

Visão geral

1. Porta da bateria
2. Porta do telecomando
3. Porta de alimentação
4. Abertura de ventilação

Utilizar o carregador Hex

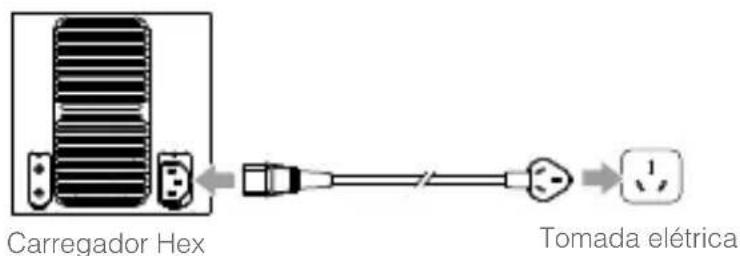

1. Ligue o carregador Hex a uma tomada elétrica (100-240 V, 50/60 Hz) com o cabo de alimentação.

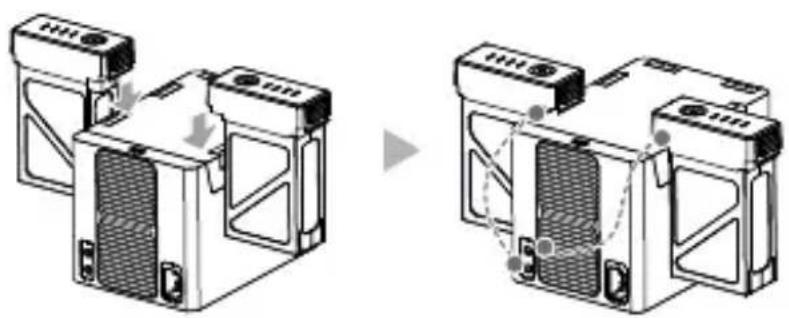

1. Insira a bateria Intelligent Flight na porta de carga ou ligue o telecomando ao carregador Hex para iniciar o carregamento. Quando as luzes LED da bateria Intelligent Flight ou do telecomando se desligarem, o carregamento está concluído e o dispositivo pode ser desligado do carregador Hex.

A bateria de voo inteligente da série TB47 e a bateria de voo inteligente da série TB48 demoram aproximadamente 1 hora e 30 minutos e 1 hora e 50 minutos para carregar totalmente, respectivamente.

• As duas entradas do comando estão conectadas em paralelo com a bateria como mostra a figura acima. Como resultado, carregar o comando simultaneamente com a bateria em sua entrada correspondente exigirá mais tempo para o carregamento.

Especificações

Modelo MC6S600
Bateria compatível	Bateria Intelligent Flight da série Inspire 1 (TB47/TB48)
	Bateria Intelligent Flight Matrice 100 (TB47D/TB48D)
	Bateria Intelligent Flight Matrice 600 (TB47S/TB48S)
Telecomando compatível	Telekomando da série Inspire 1
	Telekomando Matrice 100
	Telekomando Matrice 600
	Telekomando Phantom 4
	Telekomando Phantom 3 Professional
Temperatura de funciona 0 °C a 40 °C (32 °F a 104 °F)
Saía de CC	26,1 V
	0 a 3,83 A (porta da bateria); 0 a 2 A (porta do telecomando)
Peso 2140 g

Este conteúdo está sujeito a alterações.

Transfira a versão mais recente disponível em http://www.dji.com/product/matrice600

Copyright © 2016 DJI Todos os direitos reservados.

1. O carregador Hex é compatível somente com determinadas baterias Intelligent Flight Battery e controles remotos. É proibido usar o carregador Hex com outros dispositivos.
2. Ao usar o carregador Hex, ele deve estar sobre uma superfície plana e estável. Certifique-se de que o isolamento do dispositivo esteja adequado para evitar risco de incêndio.
3. Não bloqueie a abertura de ventilação ao usar o carregador Hex, para garantir a dissipação de calor necessária.
4. Não toque nos contatos metálicos do carregador Hex nem os exponha.
5. Limpe os terminais metálicos com um pano seco se houver resíduos.

Introdução

O carregador Hex é destinado ao uso com determinadas baterias Intelligent Flight Battery e controles remotos. Ele pode carregar até duas baterias e dois controles remotos simultaneamente.

Visão geral

1. Porta de carregamento da bateria
2. Porta do controle remoto
3. Porta de alimentação
4. Abertura de ventilação

Operação do carregador Hex

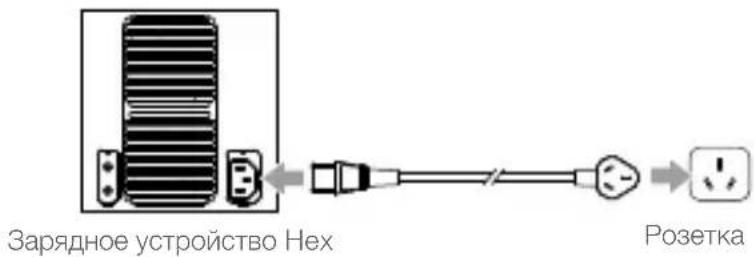

1. Conecte o carregador Hex a uma tomada elétrica (100-240V, 50/60Hz) usando o cabo de alimentação.

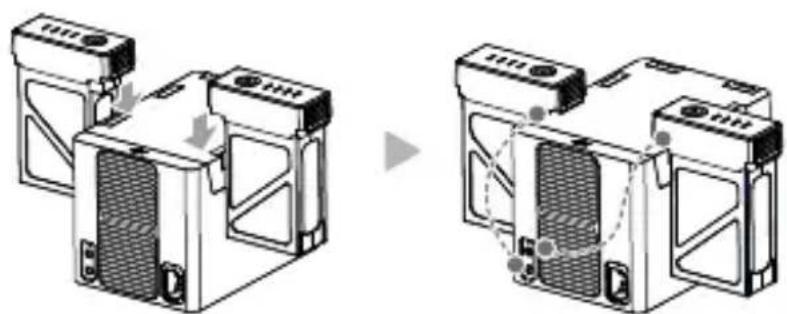

1. Conecte a bateria Intelligent Flight Battery à porta de carregamento e conecte o controle remoto ao carregador para iniciar a carga. O indicador luminoso na bateria acende quando a carga está completa, e o dispositivo pode ser desconectado do carregador.

O tempo de carga completo da bateria Intelligent Flight Battery dos modelos TB47 e TB48 é de 1 hora e 30 minutos e 1 hora e 50 minutos, respectivamente.

Especificações técnicas

Мосел MC6S600
Сов畿имье akкулайоры	АккулайTop Intelligent Flight Battery для сери Inspire 1 (TB47/TB48) АккулайTop Intelligent Flight Battery对于我们 Matrice 100 (TB47D/TB48D) АккулайTop Intelligent Flight Battery对于我们 Matrice 600 (TB47S/TB48S)
Сов畿имье пльты Дистанцлоноу уразавлия	Пльт дис感受到усяпени对于我们 сери Inspire 1 Пльт дис感受到усяпени Matrice 100 Пльт дис感受到усяпени Matrice 600 Пльт дис感受到усяпени Phantom 4 Пльт дис感受到усяпени Phantom 3 Professional
Диапазон grabочи Temпегатур标明 0 до 40 °C (ot 32 до 104 °F)
Выхod постаяного тoka	26,1 B OT 0 до 3,83 A (порот对于我们 зapадки.akкулайда); ot 0 до 2 A (порот пльта дис感受到усяпени)
Мasca 2140 r

Informações de conformidade

Conformidade FCC
