MANUALE UTENTE Matrice 600 Pro DJI

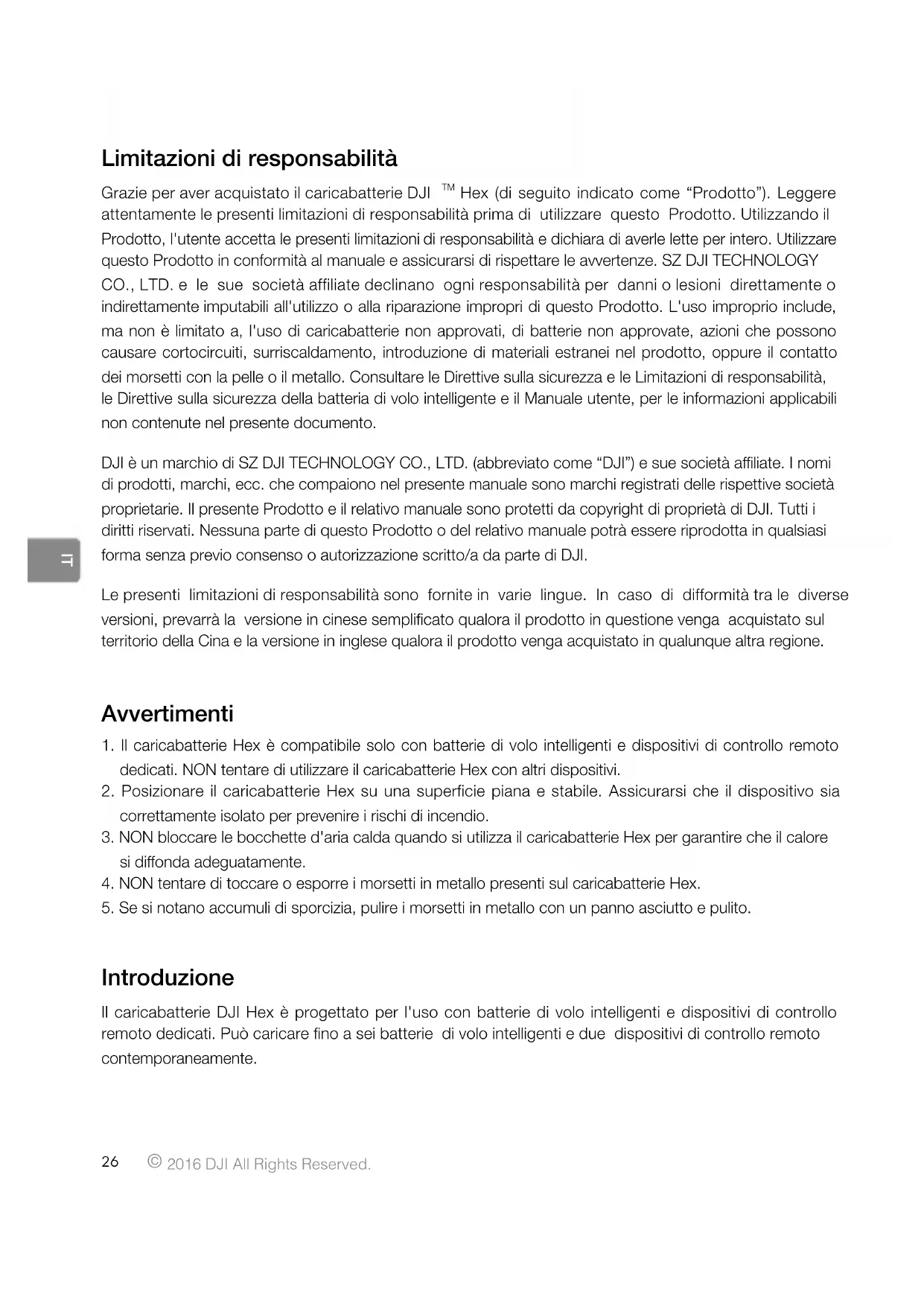

2016 DJI All Rights Reserved. Limitazioni di responsabilità Grazie per aver acquistato il caricabatterie DJI

Hex (di seguito indicato come “Prodotto”). Leggere attentamente le presenti limitazioni di responsabilità prima di utilizzare questo Prodotto. Utilizzando il Prodotto, l'utente accetta le presenti limitazioni di responsabilità e dichiara di averle lette per intero. Utilizzare questo Prodotto in conformità al manuale e assicurarsi di rispettare le avvertenze. SZ DJI TECHNOLOGY CO., LTD. e le sue società affiliate declinano ogni responsabilità per danni o lesioni direttamente o indirettamente imputabili all'utilizzo o alla riparazione impropri di questo Prodotto. L'uso improprio include, ma non è limitato a, l'uso di caricabatterie non approvati, di batterie non approvate, azioni che possono causare cortocircuiti, surriscaldamento, introduzione di materiali estranei nel prodotto, oppure il contatto dei morsetti con la pelle o il metallo. Consultare le Direttive sulla sicurezza e le Limitazioni di responsabilità, le Direttive sulla sicurezza della batteria di volo intelligente e il Manuale utente, per le informazioni applicabili non contenute nel presente documento. DJI è un marchio di SZ DJI TECHNOLOGY CO., LTD. (abbreviato come “DJI”) e sue società aliate. I nomi di prodotti, marchi, ecc. che compaiono nel presente manuale sono marchi registrati delle rispettive società proprietarie. Il presente Prodotto e il relativo manuale sono protetti da copyright di proprietà di DJI. Tutti i diritti riservati. Nessuna parte di questo Prodotto o del relativo manuale potrà essere riprodotta in qualsiasi forma senza previo consenso o autorizzazione scritto/a da parte di DJI. Le presenti limitazioni di responsabilità sono fornite in varie lingue. In caso di difformità tra le diverse versioni, prevarrà la versione in cinese semplicato qualora il prodotto in questione venga acquistato sul territorio della Cina e la versione in inglese qualora il prodotto venga acquistato in qualunque altra regione. Avvertimenti

1. Il caricabatterie Hex è compatibile solo con batterie di volo intelligenti e dispositivi di controllo remoto

dedicati. NON tentare di utilizzare il caricabatterie Hex con altri dispositivi.

2. Posizionare il caricabatterie Hex su una superficie piana e stabile. Assicurarsi che il dispositivo sia

correttamente isolato per prevenire i rischi di incendio.

3. NON bloccare le bocchette d'aria calda quando si utilizza il caricabatterie Hex per garantire che il calore

si dionda adeguatamente.

4. NON tentare di toccare o esporre i morsetti in metallo presenti sul caricabatterie Hex.

5. Se si notano accumuli di sporcizia, pulire i morsetti in metallo con un panno asciutto e pulito.

Introduzione Il caricabatterie DJI Hex è progettato per l'uso con batterie di volo intelligenti e dispositivi di controllo remoto dedicati. Può caricare no a sei batterie di volo intelligenti e due dispositivi di controllo remoto contemporaneamente.IT

1. Porta della batteria

2. Porta del dispositivo di controllo remoto

3. Porta di alimentazione

4. Bocchetta d'aria calda

Utilizzo del caricabatterie Hex

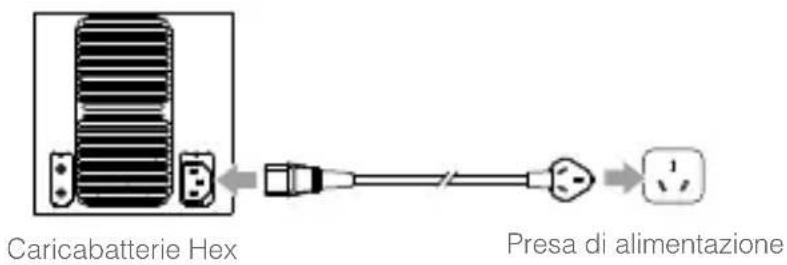

1. Collegare il caricabatterie Hex a una presa di alimentazione (100-240 V, 50/60 Hz) con il cavo di

alimentazione. Caricabatterie Hex Presa di alimentazione

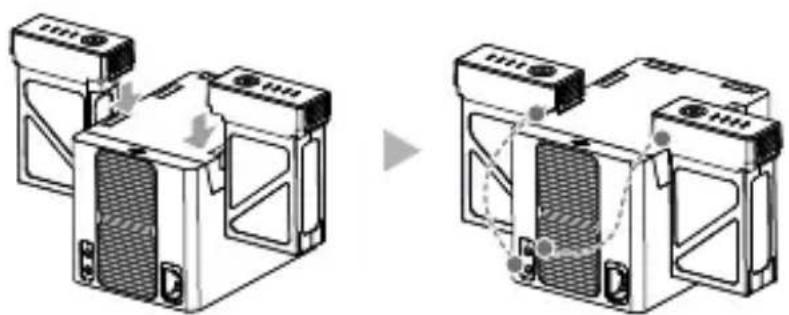

2. Inserire la batteria di volo intelligente nella porta di caricamento, oppure collegare il dispositivo di

controllo remoto al caricabatterie Hex per iniziare la carica. Quando le luci a LED sulla batteria di volo intelligente o sul dispositivo di controllo remoto si spengono, la carica è completa e il dispositivo può essere scollegato dal caricabatterie Hex.

Le batterie di volo intelligente delle serie TB47 e TB48 impiegano rispettivamente circa 1 ora e 30 minuti e 1 ora e 50 minuti a ricaricarsi completamente.IT Caratteristiche tecniche Modello MC6S600 Batteria compatibile Batteria di volo intelligente serie Inspire 1 (TB47/TB48) Batteria di volo intelligente Matrice 100 (TB47D/TB48D) Batteria di volo intelligente Matrice 600 (TB47S/TB48S) Dispositivo di controllo remoto compatibile Dispositivo di controllo remoto serie Inspire 1 Dispositivo di controllo remoto Matrice 100 Dispositivo di controllo remoto Matrice 600 Dispositivo di controllo remoto Phantom 4 Dispositivo di controllo remoto Phantom 3 Professional Temperatura di funzionamento Da 0 °C a 40 °C (da 32 °F a 104 °F) Uscita CC 26,1 V Da 0 A a 3,83 A (porta della batteria); da 0 A a 2 A (porta del dispositivo di controllo remoto) Peso 2140 g Copyright © 2016 DJI Tutti i diritti riservati. Il presente contenuto è soggetto a modiche. Scaricare l'ultima versione da http://www.dji.com/product/matrice600

I due controlli remoti sono connessi in parallelo con le porte della batteria come si evince dall’immagine sopra riportata. Per questo motivo, caricare un controllo remoto con una Batteria di Volo Intelligente nella porta corrispondente richiede tempi di carica più lunghi.NL
