Produkttyp	Professioneller Hexacopter-Drohne
Marke	DJI
Modell	Matrice 600 Pro
Abmessungen (Diagonal mit Propellern)	1668 mm
Gewicht (mit Akkus und Propellern)	Ca. 15 kg
Maximale Nutzlast	6 kg
Stromversorgung	Intelligente Flugakkus TB47S/TB48S
Akkuspannung	22,8 V (voll geladen)
Flugzeit	Bis zu 16 min (mit TB48S)
Höchstgeschwindigkeit	65 km/h (P-Modus)
Maximale Reichweite	Bis zu 5 km (mit Lightbridge 2)
Übertragungssystem	Lightbridge 2
Hauptfunktionen	Autonomer Flug, Rückkehr zum Startpunkt, GNSS-Positionshaltung, Hindernisvermeidung (optional)
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; Propeller und Motoren überprüfen
Sicherheit	Nur mit zugelassenen Akkus und Ladegeräten verwenden; Temperaturgrenzen beachten
Ersatzteile und Reparierbarkeit	Propeller, Akkus, Motoren, Flugsteuerungen erhältlich
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar

Häufig gestellte Fragen - Matrice 600 Pro DJI

Wie hoch ist die Flugzeit des Matrice 600 Pro?

Die maximale Flugzeit beträgt ca. 16 Minuten mit TB48S-Akkus und ca. 12 Minuten mit TB47S, je nach Nutzlast.

Welche Nutzlast kann der Matrice 600 Pro transportieren?

Der Matrice 600 Pro kann eine maximale Nutzlast von 6 kg transportieren, womit Kameras wie die Zenmuse X5 oder XT mitgeführt werden können.

Wie lade ich die Akkus des Matrice 600 Pro?

Verwenden Sie das mitgelieferte Hex-Ladegerät, das bis zu sechs Akkus gleichzeitig laden kann. Schließen Sie das Ladegerät an eine 100-240 V Steckdose an und legen Sie die Akkus ein.

Ist der Matrice 600 Pro mit den Akkus des Inspire 1 kompatibel?

Ja, er ist kompatibel mit den TB47/TB48-Akkus des Inspire 1, aber verwenden Sie vorzugsweise die für den Matrice optimierten Modelle TB47S/TB48S.

Wie reinige ich den Matrice 600 Pro?

Verwenden Sie ein trockenes, sauberes Tuch zum Reinigen der Oberflächen. Vermeiden Sie Flüssigkeiten und reinigen Sie keine freiliegenden Anschlüsse.

Welches Zubehör ist im Kit enthalten?

Das Kit enthält in der Regel die Drohne, sechs TB47S-Akkus, das Hex-Ladegerät, die Fernsteuerung, Ersatzpropeller und einen Transportkoffer.

Kann ich den Matrice 600 Pro im Regen verwenden?

Nein, der Matrice 600 Pro ist nicht wasserdicht. Verwenden Sie ihn nur bei trockenem Wetter und vermeiden Sie Feuchtigkeit.

Wie aktualisiere ich die Firmware des Matrice 600 Pro?

Laden Sie die DJI Assistant 2 Software auf Ihren Computer herunter, verbinden Sie die Drohne über USB und folgen Sie den Update-Anweisungen.

Wie hoch ist die Höchstgeschwindigkeit des Matrice 600 Pro?

Die Höchstgeschwindigkeit beträgt 65 km/h im P-Modus (Position) und kann im A-Modus (Attitude) 85 km/h erreichen.

Verfügt der Matrice 600 Pro über ein Hindernisvermeidungssystem?

Nein, serienmäßig verfügt er nicht darüber. Er kann optional mit dem Guidance-System zur Hinderniserkennung ausgestattet werden.

BEDIENUNGSANLEITUNG Matrice 600 Pro DJI

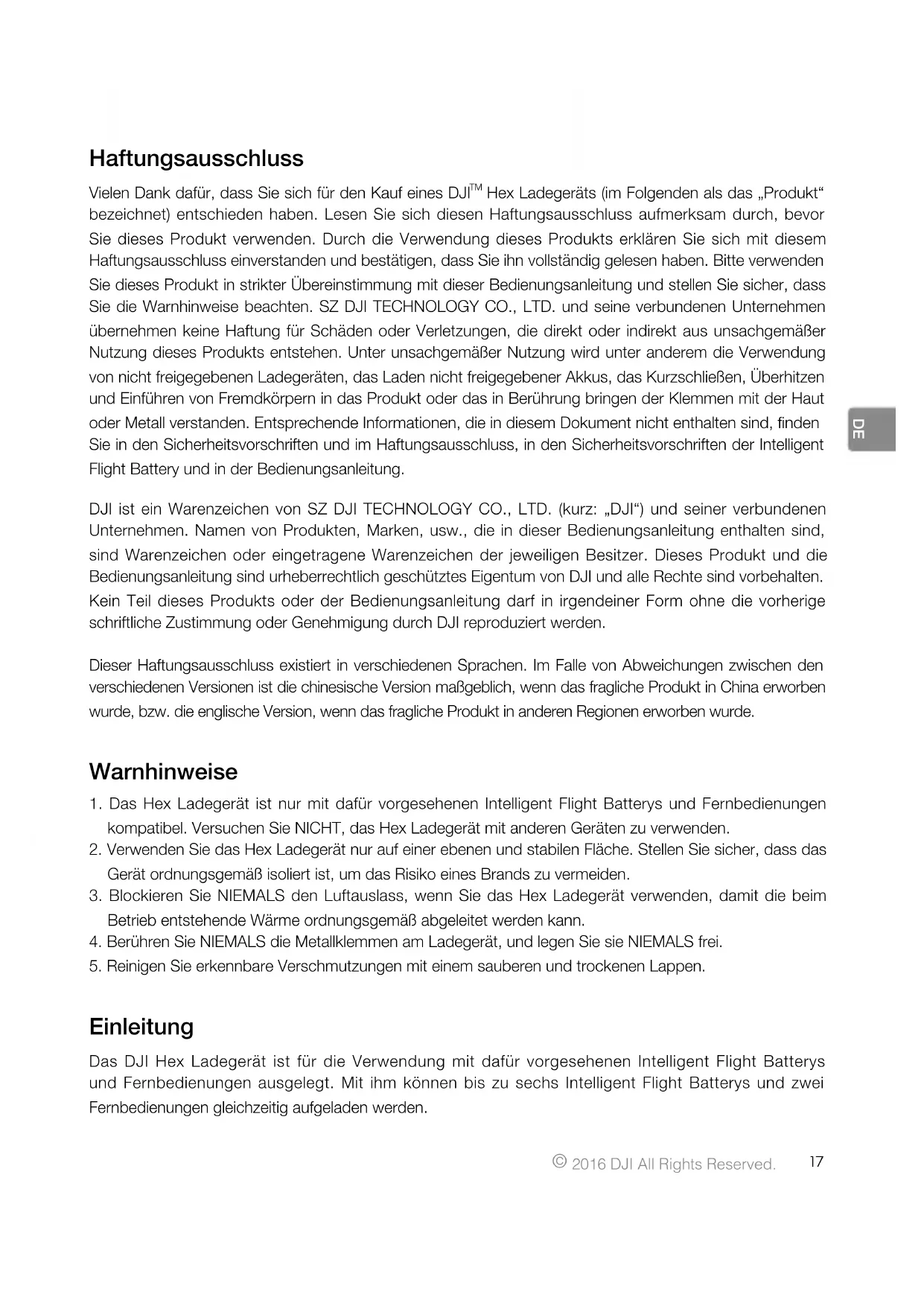

Vielen Dank, dass Sie sich für den Kauf eines DJI™ Hex Ladegeräts (im Folgenden als das „Produkt“ bezeichnet) entschieden haben. Lesen Sie sich diesen Haftungsausschluss aufmerksam durch, bevor Sie dieses Produkt verwenden. Durch die Verwendung dieses Produkts erklären Sie sich mit diesem Haftungsausschluss einverstanden und bestätigen, dass Sie ihn vollständig gelesen haben. Bitte verwenden Sie dieses Produkt in strikter Übereinstimmung mit dieser Bedienungsanleitung und stellen Sie sicher, dass Sie die Warnhinweise beachten. SZ DJI TECHNOLOGY CO., LTD. und seine verbundenen Unternehmen übernehmen keine Haftung für Schäden oder Verletzungen, die direkt oder indirekt aus unsachgemäßer Verwendung dieses Produkts entstehen. Unter unsachgemäßer Verwendung wird unter anderem die Verwendung von nicht freigegebenen Ladegeräten, das Laden nicht freigegebener Akkus, das Kurzschließen, Überhitzen und Einführen von Fremdkörpern in das Produkt oder das in Berührung bringen der Klemmen mit der Haut oder Metall verstanden. Entsprechende Informationen, die in diesem Dokument nicht enthalten sind, finden Sie in den Sicherheitsvorschriften und im Haftungsausschluss, in den Sicherheitsvorschriften der Intelligent Flight Battery und in der Bedienungsanleitung.

DJI ist ein Warenzeichen von SZ DJI TECHNOLOGY CO., LTD. (kurz: „DJI“) und seiner verbundenen Unternehmen. Namen von Produkten, Marken, usw., die in dieser Bedienungsanleitung enthalten sind, sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Besitzer. Dieses Produkt und die Bedienungsanleitung sind urheberrechtlich geschütztes Eigentum von DJI und alle Rechte sind vorbehalten. Kein Teil dieses Produkts oder der Bedienungsanleitung darf in irgendeiner Form ohne die vorherige schriftliche Zustimmung oder Genehmigung durch DJI reproduziert werden.

Dieser Haftungsausschluss existiert in verschiedenen Sprachen. Im Falle von Abweichungen zwischen den verschiedenen Versionen ist die chinesische Version maßgeblich, wenn das fragliche Produkt in China erworben wurde, bzw. die englische Version, wenn das fragliche Produkt in anderen Regionen erworben wurde.

Warnhinweise

1. Das Hex Ladegerät ist nur mit darauf vorgesehenen Intelligent Flight Batterys und Fernbedienungen kompatibel. Versuchen Sie NICHT, das Hex Ladegerät mit anderen Geräten zu verwenden.
2. Verwenden Sie das Hex Ladegerät nur auf einer ebenen und stabilen Fläche. Stellen Sie sicher, dass das Gerät ordnungsgemäß isoliert ist, um das Risiko eines Brands zu vermeiden.
3. Blockieren Sie NIEMALS den Luftauslass, wenn Sie das Hex Ladegerät verwenden, damit die beim Betrieb entstehende Wärme ordnungsgemäß abgeleitet werden kann.
4. Berühren Sie NIEMALS die Metallklemmen am Ladegerät, und legen Sie sie NIEMALS frei.
5. Reinigen Sie erkennbare Verschmutzungen mit einem sauberen und trockenen Lappen.

Einleitung

Das DJ Hex Ladegerät ist für die Verwendung mit den dafür vorgesehenen Intelligent Flight Batteries und Fernbedienungen ausgelegt. Mit ihm können bis zu sechs Intelligent Flight Batteries und zwei Fernbedienungen gleichzeitig aufgeladen werden.

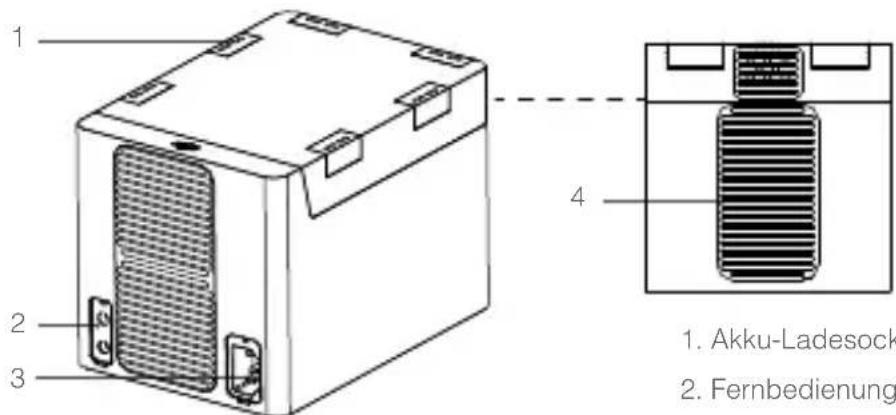

Übersicht

1. Akku-Ladesockel
2. Fernbedienungsanschluss
3. Stromanschluss
4. Luftauslass

Das Hex Ladegerät verwenden

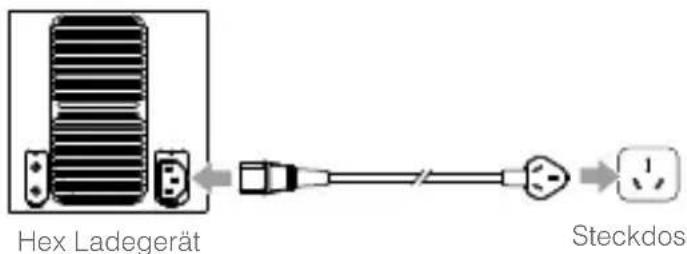

1. Schließen Sie das Hex Ladegerät mit dem Netzkabel an eine Steckdose (100 - 240 V, 50/60 Hz) an.

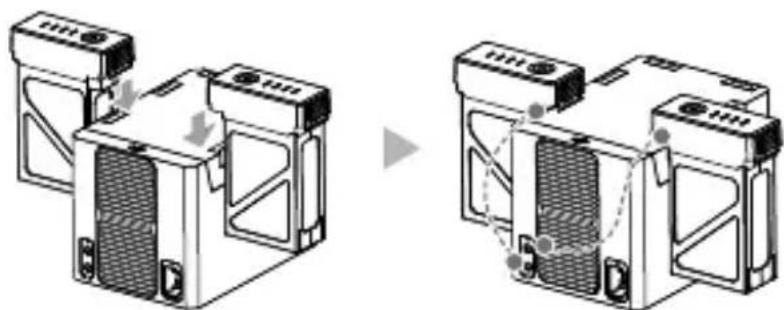

1. Setzen Sie die Intelligent Flight Battery in den Ladesockel ein, oder schließen Sie die Fernbedienung an das Hex Ladegerät an, um mit dem Ladevorgang zu beginnen. Wenn die LEDs an der Intelligent Flight Battery oder der Fernbedienung erlöschen, ist der Ladevorgang abgeschlossen, und das Gerät kann vom Hex Ladegerät getrennt werden.

• Die Modelle der TB47 Intelligent Flight Battery und die Modelle der TB48 Intelligent Flight Battery benötigen etwa 1 Stunde und 30 Minuten bzw. 1 Stunde und 50 Minuten zur vollständigen Ladung.

• Die zwei Flugcontroller-Anschlüsse sind parallel mit den Akku-Anschlüssen verbunden (wie oben dargestellt). Lädt man daher den Flugcontroller gemeinsam mit der intelligenten Flugbatterie auf, können die Ladezeiten entsprechend länger dauern.

Technische Daten

Modell MC6S600
Kompatible Akkus	Intelligent Flight Battery für Inspire 1 (TB47/TB48)
	Intelligent Flight Battery für Matrice 100 (TB47D/TB48D)
	Intelligent Flight Battery für Matrice 600 (TB47S/TB48S)
Kompatible Fernbedienungen	Fernbedienung für Inspire 1
	Fernbedienung für Matrice 100
	Fernbedienung für Matrice 600
	Fernbedienung für Phantom 4
	Fernbedienung für Phantom 3
Betriebstemperatur 0° bis 40 °C
DC-Ausgang	26,1 V
	0 bis 3,83 A (Akkuanschluss), 0 bis 2 A (Fernbedienungsanschluss)
Gewicht 2140 g

Änderungen vorbehalten.

Die aktuelle Fassung finden Sie unter

http://www.dji.com/product/matrice600

Copyright © 2016 DJI Alle Rechte vorbehalten
