MANUAL DE UTILIZADOR DeckLink 8K Pro Blackmagic Design

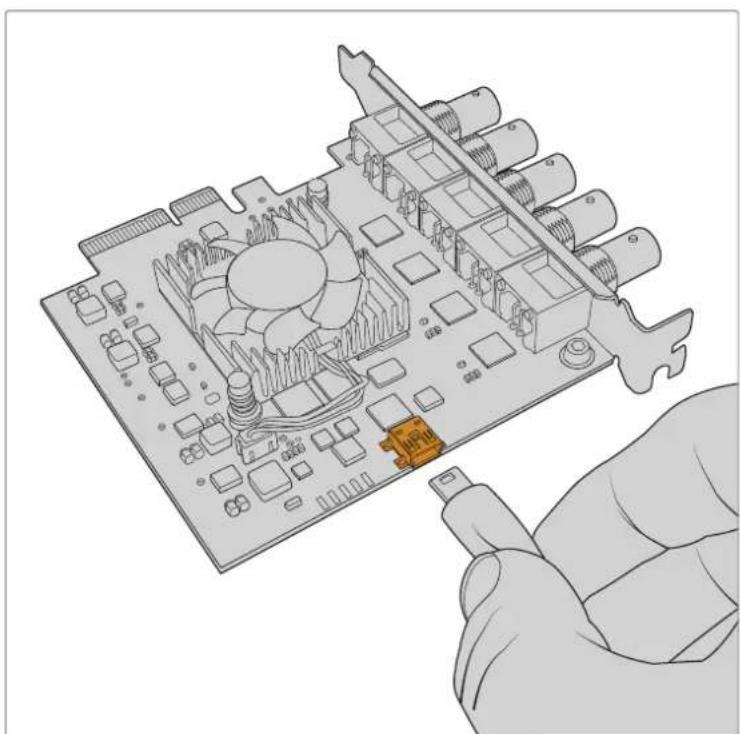

Conectando um cabo SuperSpeed USB 3.0 no Intensity Shuttle. Conectando via PCIe As placas PCIe da Blackmagic Design se conectam ao seu computador através de um compartimento PCIe. Consulte as informações impressas na embalagem da sua placa para verificar a quantidade de vias PCIe exigidas. Por exemplo, dependendo da sua placa PCIe, você pode precisar de um compartimento PCIe de 1, 4 ou 8 vias. Vale notar que você pode inserir placas PCIe em slots de maior capacidade do que elas exigem. Por exemplo, uma placa PCIe de 4 vias pode ser inserida em um compartimento PCIe de 16 vias, mas não o contrário. Caso não consiga obter as informações necessárias na embalagem, você pode encontrar a quantidade de vias exigidas pela sua placa, além de outras informações úteis, na página de especificações técnicas em www.blackmagicdesign.com/br/products 718Instruções PreliminaresInstale uma placa PCIe Blackmagic Design em um compartimento PCIe sobressalente. Caso sua placa possua um espelho HDMI, ele pode ser instalado em qualquer encaixe PCIe sobressalente, e se conecta à parte traseira da placa com os cabos HDMI fornecidos. Caso sua placa inclua um cabo de expansão, basta plugar no conector do cabo de expansão da sua placa. Tenha cuidado ao instalar sua placa PCIe DeckLink para não danificar seus componentes delicados. 719Instruções PreliminaresConectando um UltraStudio 4K Extreme via PCIe O UltraStudio 4K Extreme e o UltraStudio 4K Extreme 3 também podem se conectar ao seu computador via PCIe usando um cabo e uma placa adaptadora PCIe. Tanto o UltraStudio 4K Extreme quanto o UltraStudio 4K Extreme 3 precisam ser conectados a um compartimento PCIe de 2ª geração no seu computador. O Blackmagic PCIe Cable Kit inclui um cabo PCIe e uma placa adaptadora PCIe e está disponível através do seu revendedor Blackmagic Design mais próximo. Para o UltraStudio 4K Extreme original, você pode usar o Blackmagic PCIe Cable Kit ou adquirir uma placa adaptadora PCIe padrão na sua loja de artigos de informática mais próxima. O UltraStudio 4K Extreme possui uma porta PCIe para conexão com uma placa adaptadora PCIe externa instalada no seu computador. Placa adaptadora PCIe inserida no compartimento PCIe de 2ª geração dentro do seu computador. Conecte a outra extremidade do cabo PCIe à porta PCIe localizada na parte traseira do seu computador. 720Instruções PreliminaresInstalando o Software Desktop Video Aplicativos, Plug-ins e Drivers O software Blackmagic Design Desktop Video inclui todos os drivers, plug-ins e aplicativos necessários para usar o seu dispositivo Desktop Video. A lista abaixo mostra todos os itens de software que são instalados no seu computador. Mac OS Windows Linux Drivers Blackmagic Desktop Video Drivers Blackmagic Desktop Video Drivers Blackmagic Desktop VideoBlackmagic Desktop Video Setup Blackmagic Desktop Video Setup Blackmagic Desktop Video SetupBlackmagic Design LiveKey Blackmagic Design LiveKey –Blackmagic Media Express Blackmagic Media Express Blackmagic Media ExpressCodecs Blackmagic QuickTime™ Codecs Blackmagic AVI e QuickTime™ –Blackmagic Disk Speed Test Blackmagic Disk Speed Test –Predefinições e Plug-ins Adobe Premiere Pro CC, After Effects CC e Photoshop CCPredefinições e Plug-ins Adobe Premiere Pro CC, After Effects CC e Photoshop CC Plug-in Final Cut Pro X – –Plug-in Avid Media Composer Plug-in Avid Media Composer – Atualizações Automáticas Quando a instalação do software Desktop Video for concluída, seu computador será reiniciado e, em seguida, verificará o software interno do seu dispositivo Desktop Video. Se ele não corresponder à versão instalada no seu computador, o software solicitará uma atualização. Clique em “Ok” para iniciar a atualização e reinicie seu computador para completar o processo. OBSERVAÇÃO Caso sua placa DeckLink não esteja funcionando após uma atualização interrompida, consulte a seção deste manual intitulada ‘Recuperando uma Placa DeckLink após uma Atualização Interrompida’. O restante da seção ‘Instruções Preliminares’ mostrará o processo de instalação do software Desktop Video no Mac OS, Windows e Linux. Instalação no Mac OS Antes de instalar qualquer programa, você precisará ter privilégios de administrador. 1 Certifique-se que você tenha o driver mais recente. Acesse www.blackmagicdesign.com/br/support 2 Execute o instalador Desktop Video a partir da mídia incluída com o seu equipamento Blackmagic Design ou a partir do arquivo que você baixou na central de suporte técnico da Blackmagic Design. 3 Clique nos botões “Continue”, “Agree” e “Install” para instalar o programa. 4 Reinicie seu computador para habilitar os novos drivers do software. 721Instruções PreliminaresDesktop Video Installer para Mac. OBSERVAÇÃO Caso esteja instalando o Desktop Video no macOS Big Sur (ou mais recente) pela primeira vez, será necessário habilitar o Mac para usar seu equipamento Desktop Video durante o processo de instalação. Como habilitar extensões no macOS Big Sur ou mais recente: 1 Quando instruído, clique em “Abrir Preferências de Segurança” ou abra “Preferências de Segurança" e clique em “Segurança e Privacidade”. 2 Nas preferências de “Segurança e Privacidade”, clique em “Permitir” para habilitar o software Desktop Video no seu computador. Clique em “Permitir” nas preferências de segurança e privacidade para habilitar o software Desktop Video no seu computador. 722Instruções Preliminares3 Quando o sistema perguntar se deseja reiniciar, clique em “Agora Não”. 4 No instalador Desktop Video, conclua a instalação do software ao clicar em “Reiniciar”. Instalação no Windows 1 Certifique-se que você tenha o driver mais recente. Acesse www.blackmagicdesign.com/br/support 2 Abra a pasta “Desktop Video” e execute o instalador “Desktop Video”. 3 Os drivers serão instalados no seu sistema. Um alerta será exibido: “Deseja permitir que este aplicativo faça alterações no seu dispositivo?” Clique “Sim” para continuar. 4 Você verá uma caixa de diálogo com a mensagem “Novo Dispositivo Detectado” e o assistente de configuração será exibido. Selecione “Instalar Automaticamente” e o sistema encontrará os drivers Desktop Video necessários. DICA Se você tiver uma DeckLink Quad 2 instalada em um computador Windows 7, o Windows Update verificará se existem versões mais recentes de cada drive. Neste caso específico, isto é desnecessário pois todos os drivers no último lançamento do Desktop Video são os mais recentes. Você pode desabilitar este recurso clicando na notificação e, em seguida, clicando para evitar que o Windows Update obtenha drivers automaticamente. Confirme sua escolha clicando em “Sim”. A instalação será bem mais rápida. 5 Quando todos os drivers estiverem instalados, uma caixa de diálogo avisará que o dispositivo está pronto para uso. Reinicie o seu computador para habilitar os novos drivers. 723Instruções PreliminaresInstalador Desktop Video para Windows. Instalação no Linux 1 Baixe o software Desktop Video para Linux mais recente em www.blackmagicdesign.com/br/support. 2 Abra a pasta Desktop Video e navegue até os pacotes necessários para a sua distribuição e arquitetura. Observe que “amd64” se refere aos processadores Intel e AMD de 64 bits. São fornecidos três conjuntos de pacotes: – O pacote desktopvideo fornece os drivers e bibliotecas API principais. – O pacote desktopvideo-gui fornece o software Desktop Video Setup. – O pacote mediaexpress fornece um simples utilitário de captura e reprodução. 3 Clique duas vezes nos pacotes que deseja instalar e siga as instruções na tela. Se você encontrar alguma mensagem sobre dependências ausentes, certifique-se de que elas sejam instaladas primeiro e, em seguida, execute o instalador Desktop Video novamente. 4 Quando o instalador concluir o processo, é recomendável reiniciar o seu computador para completar o processo de instalação. Caso você não consiga encontrar um pacote Desktop Video nativo para sua distribuição Linux, ou caso prefira instalar a partir de uma linha de comando, consulte o arquivo ReadMe para obter instruções de instalação detalhadas. O software Desktop Video está pronto para ser instalado a partir do Ubuntu Software Center. 724Instruções PreliminaresAtualizações Se você não tiver instalado o software de configuração, você pode verificar se o software interno está atualizado usando a ferramenta de linha de comando BlackmagicFirmwareUpdater: # BlackmagicFirmwareUpdater status Será exibida uma mensagem semelhante a esta: 0: /dev/blackmagic/io0 [DeckLink SDI 4K] 0x73 OK 1: /dev/blackmagic/io1 [DeckLink 4K Extreme 12G] 0x0A PLEASE_UPDATE Neste caso, você pode atualizar o software interno com o seguinte comando: # BlackmagicFirmwareUpdater update 1 Consulte a página “man” para obter uma descrição mais detalhada do uso do comando. Por exemplo, para mais informações sobre o comando do atualizador do software interno, digite “man BlackmagicFirmwareUpdater”. Isso é tudo que você precisa fazer para dar o ponto de partida! Agora que você instalou seu hardware e software Blackmagic Desktop Video, você pode começar a capturar e reproduzir vídeos. Capturando e Reproduzindo Vídeo Uma vez que o hardware e o software Desktop Video estiverem instalados, você pode começar a capturar e reproduzir clipes imediatamente. Primeiramente, plugue sua fonte de vídeo na entrada da sua unidade Desktop Video. Em seguida, conecte um monitor à saída. Uma maneira rápida de começar a capturar e reproduzir é gravar um clipe no Blackmagic Media Express, que foi instalado no seu computador quando você instalou o software Desktop Video. Configuração 1 Conecte um monitor ou televisor à saída de vídeo do seu dispositivo Blackmagic Design. 2 Conecte uma fonte de vídeo à entrada do seu dispositivo Blackmagic Design.

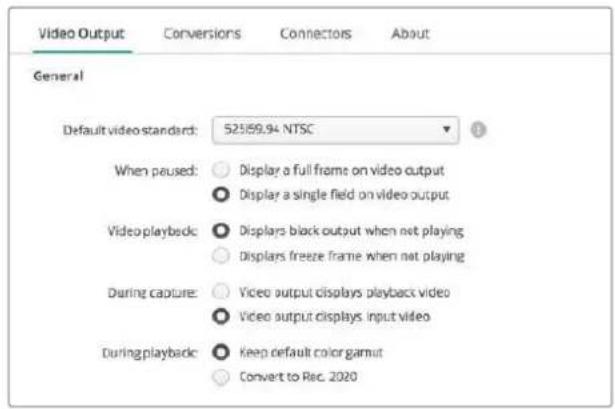

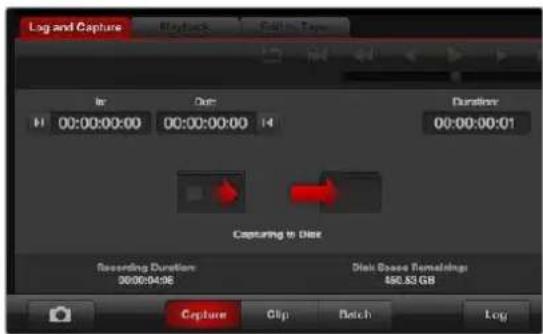

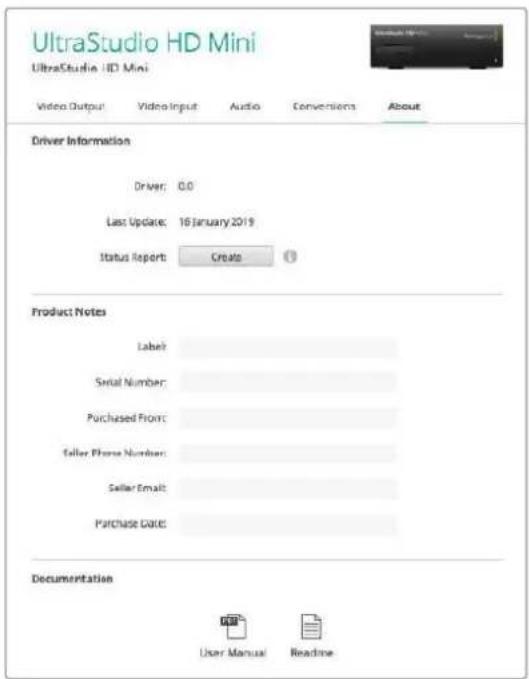

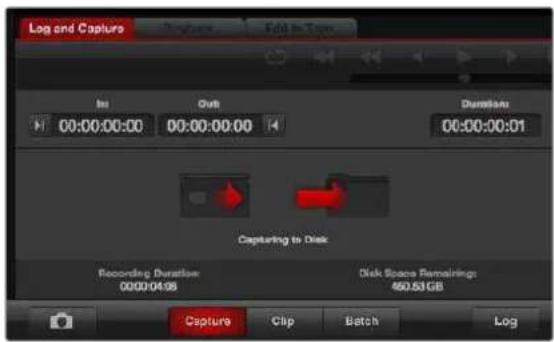

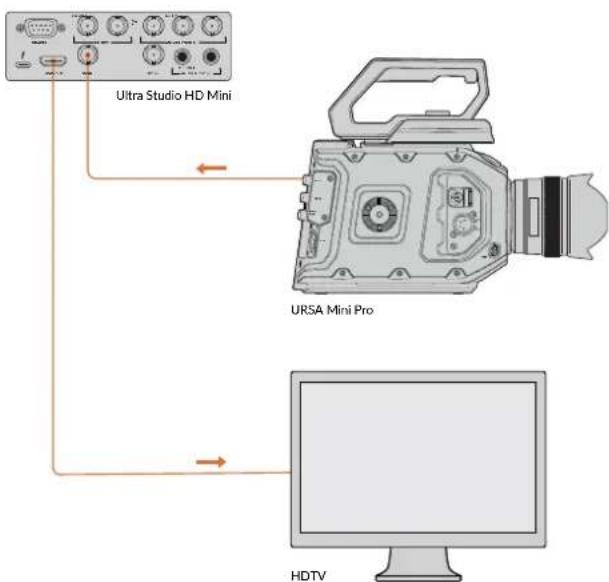

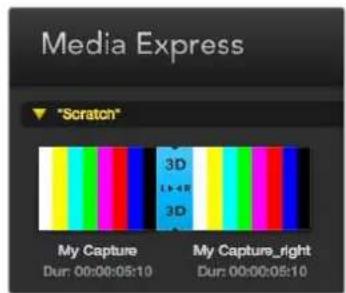

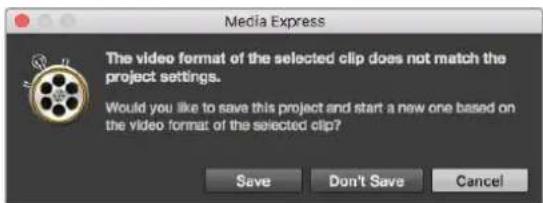

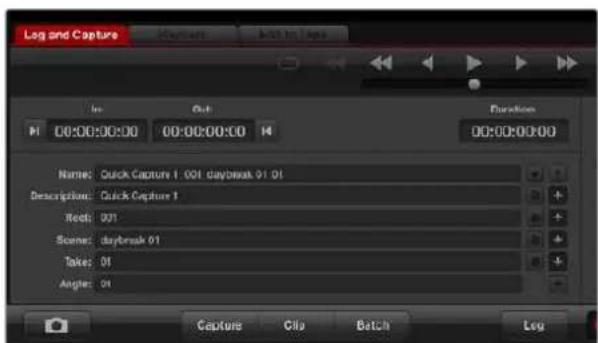

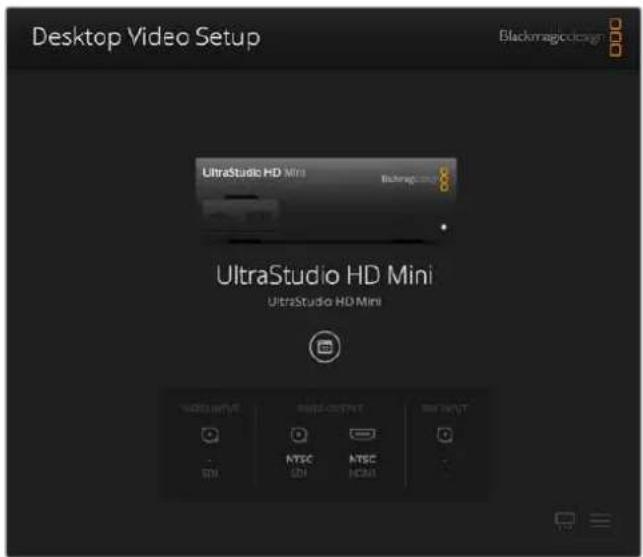

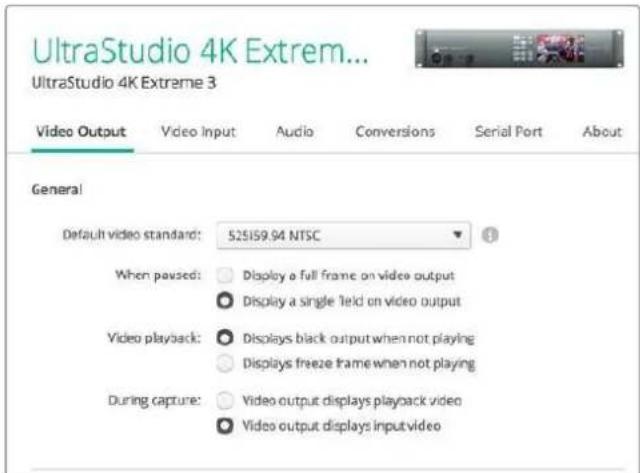

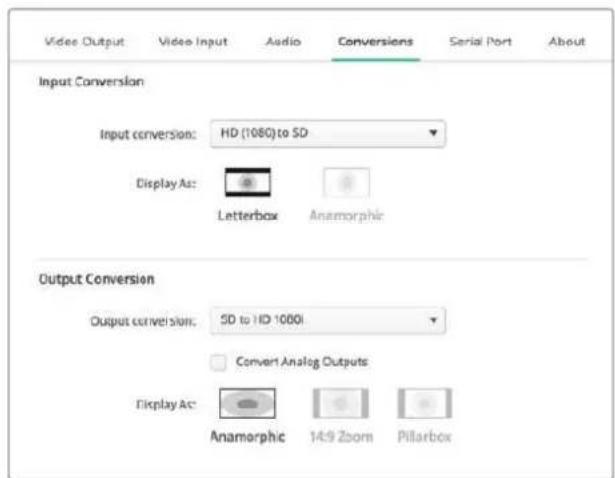

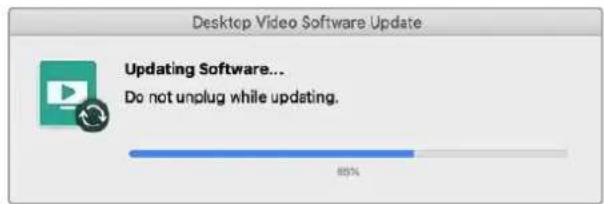

SDI OUTHDMI OUTREMOTESDI INANALOG VIDEO INREF INCH 1 CH 2ANALOG AUDIO INB-Y R-YSDI OUT+ 12V SDI INREF INTC INUltra Studio HD MiniURSA Mini Pro HDTV Conecte um monitor de vídeo e fonte ao seu dispositivo de vídeo Blackmagic Design. 725Capturando e Reproduzindo VídeoTestando Captura de Vídeo 1 Execute o Blackmagic Media Express. Clique na aba “Log and Capture”. O formato do seu vídeo de entrada é detectado automaticamente e o Media Express define o formato do vídeo do projeto para corresponder. Sua fonte de vídeo será exibida no painel de pré-visualização do Media Express. 2 Clique em “Capture” na parte inferior da janela “Log and Capture” para realizar o teste de captura. Clique em “Capture” novamente para finalizar o teste. O clipe captado é adicionado à lista de mídias no lado esquerdo do Media Express. Clique no botão “Capture” para iniciar a gravação. Testando Reprodução de Vídeo 1 Clique na aba “Playback”. 2 Dê um clique duplo no clipe de teste. O vídeo, assim como qualquer áudio presente, será enviado ao monitor conectado à saída do seu dispositivo. Blackmagic Desktop Video Setup Apresentando o Blackmagic Desktop Video Setup O Blackmagic Desktop Video Setup fornece um local central para ajustar configurações de dispositivos, além de um indicador em tempo real que exibe o vídeo conectado às entradas e saídas dos seus equipamentos. Como executar o Blackmagic Desktop Video Setup: – No Mac OS, clique em Blackmagic Desktop Video nas “Preferências de Sistema” ou execute o utilitário a partir da pasta “Aplicativos”. – No Windows 7, clique em Iniciar > Todos os Programas > Blackmagic Design > Desktop Video e clique no aplicativo Desktop Video Setup. O utilitário Desktop Video Setup também pode ser executado a partir do “Painel de Controle” do Windows 7. – No Windows 8, na página “Iniciar”, digite “Blackmagic” e, em seguida, clique no aplicativo Blackmagic Desktop Video Setup. O utilitário Desktop Video Setup também pode ser executado a partir do “Painel de Controle” do Windows 8. – No Windows 10, clique em Iniciar > Todos os Programas > Blackmagic Design > Desktop Video e clique no aplicativo Desktop Video Setup. O software Desktop Video Setup também pode ser executado a partir do “Painel de Controle” do Windows 10. – No Linux, vá até “Aplicativos” e, em seguida, “Som e Vídeo”, e dê um clique duplo no aplicativo Blackmagic Desktop Video Setup. 726Blackmagic Desktop Video SetupQuando você abre o Blackmagic Desktop Video Setup pela primeira vez, a página inicial exibe o seu dispositivo conectado e fornece uma visão geral de todas as atividades de vídeo nas conexões de entrada e saída do seu hardware. Se você estiver enviando um sinal de vídeo para sua entrada, ele será detectado automaticamente e o formato será exibido sob o ícone de entrada de vídeo. Se você tiver vários dispositivos de captura e reprodução Blackmagic conectados, você pode navegar por eles clicando nos botões de seta nas laterais da página inicial. Para ajustar as configurações, basta clicar na imagem do dispositivo ou no ícone de configurações localizado abaixo do nome da unidade. O utilitário Desktop Video Setup exibe apenas as configurações relevantes para o dispositivo selecionado, assim você não precisa percorrer várias páginas de menus para encontrar as configurações que deseja. Página inicial do Blackmagic Desktop Video Setup. As próximas páginas deste manual mostrarão como ajustar configurações usando o Blackmagic Desktop Video Setup. O Blackmagic Desktop Video Setup permite que você ajuste configurações de entrada e saída de áudio e vídeo; realize conversões ascendentes ou descendentes durante captura e reprodução; e fornece informações sobre o driver. 727Blackmagic Desktop Video SetupConfigurações de Vídeo Video Input Clique em um ícone de conector para definir a conexão de entrada de vídeo para o seu dispositivo Blackmagic Design. Somente os conectores presentes no seu hardware serão exibidos. Quando um sinal de vídeo válido é detectado, o formato de entrada e vídeo será exibido na página inicial do Blackmagic Desktop Video Setup. Clique em um ícone para definir sua conexão de entrada de vídeo. Use XLR Timecode Selecione esta configuração para ler o código de tempo da entrada XLR ao invés do fluxo SDI. Habilite a caixa de seleção para captar código de tempo da entrada XLR dedicada. Analog Video Input Levels Arraste os deslizadores “Video” e “Chroma” para ajustar os níveis da entrada de vídeo analógico para vídeo componente ou composto. Arrastar o controle deslizante de vídeo afeta o ganho de luma e os controles croma diminuem ou aumentam a saturação de cor. Ao utilizar vídeo componente, você pode ajustar os valores Cb e Cr independentemente. Clique no ícone de link para conectá-los caso deseje ajustá-los simultaneamente. Video Output Selecione o padrão de vídeo e ajuste outras configurações da sua saída de vídeo. Configurações Gerais Default Video Standard Para usar monitoramento broadcast com Final Cut Pro X, configure o formato de saída para coincidir com o seu projeto Final Cut Pro X. When Paused Clique para escolher se deseja exibir um quadro completo ou um único campo na saída quando pausado. 728Blackmagic Desktop Video Setup .Video Playback Clique para escolher se deseja exibir um quadro congelado ou uma tela preta quando não estiver reproduzindo. During Capture Clique para escolher se a saída de vídeo deve exibir o vídeo de reprodução ou o vídeo de entrada durante a captura. Caso você escolha a opção “‘Video output displays playback video”, sua seleção na seção “Video Playback” irá definir o que será exibido na saída. Optando por exibir o vídeo de entrada, o mesmo será exibido nas suas saídas. During Playback Alguns produtos Desktop Video são capazes de converter saídas de vídeo Rec. 601 e Rec. 709 em Rec. 2020 para televisores e monitores de vídeo. Caso seu dispositivo Desktop Video seja compatível com este recurso, selecione “Convert to Rec. 2020” no utilitário de configuração. Caso seu vídeo esteja usando o espaço de cor Rec. 2020, ou esteja exibindo corretamente, você pode selecionar a opção “Keep default color gamut”. Selecione o que deseja exibir na saída durante a pausa, reprodução e captura. Saída SDI Color Space Clique para selecionar o espaço de cor para o qual deseja converter. As opções são vídeo RGB 4:4:4 ou Y, Cb, Cr 4:2:2. 3G-SDI Formats Clique para escolher se deseja enviar sinais 3G-SDI com mapeamento direto SMPTE Nível A ou enviar sinais 3G-SDI com mapeamento Nível B. 1080p HD and 2K Clique para escolher se os formatos 1080p HD e 2K são transmitidos como vídeo progressivo 1080p ou quadros segmentados progressivos. Use as configurações SDI para controlar a saída do seu vídeo SDI. 729Blackmagic Desktop Video Setup SDI Configuration Selecione entre enlace único, duplo ou quádruplo para a saída SDI 3G, 6G ou 12G. Alguns monitores e projetores de gradação de cores profissionais aceitam apenas sinais com larguras de banda elevadas como 2160p60 ou DCI 4K 4:4:4 via enlace quádruplo. OUltraStudio 4K Extreme pode transmitir 3G-SDI de enlace quádruplo; e você também pode adicionar uma placa Quad SDI à DeckLink 4K Extreme 12G. Você pode transmitir os sinais de vídeo SDI 3G, 6G e 12G via enlace único, duplo ou quádruplo. 8K Formats O vídeo 8K é reproduzido via SDI de enlace quádruplo e você pode escolher o formato de saída de enlace quádruplo desejado. As duas opções disponíveis são: Square Division Quad Split – A imagem 8K é distribuída como quatro quadrantes das imagens 4K em uma configuração de multivisualização 2 x 2. Cada quadrante 4K é fornecido via SDI usando uma conexão de enlace quádruplo e reconstruído no destino para formar uma imagem 8K completa. Esta também é a opção ideal caso deseje enviar cada saída a um monitor separado para criar uma parede de monitores Ultra HD. Sample interleave – Pixels alternativos de uma única imagem 8K são distribuídos como quatro imagens 4K separadas via SDI de enlace quádruplo e, em seguida, combinadas no destino para formar uma imagem 8K completa. Portanto, um benefício adicional deste formato é a opção de utilizar qualquer uma das quatro entradas como uma imagem 4K de conversão descendente. Ao usar o dispositivo Desktop Video para reprodução 8K, configure seu formato de saída 8K de enlace quádruplo desejado. Definir Saída de Vídeo Analógico Caso o seu dispositivo Blackmagic Design possua conectores de vídeo analógico compartilhados, você pode escolher se prefere a saída do seu vídeo como “Component”, “Composite” ou “S-Video” selecionando entre as opções em “Analog Video Output”. HDMI 3D Output Esta configuração determina o formato 3D para o seu monitoramento HDMI. Top and Bottom Organiza as imagens do olho esquerdo e direito verticalmente com 50% de compactação. Frame Packing Combina as imagens do olho esquerdo e direito em um único quadro sem compactação. Side by Side Organiza as imagens do olho esquerdo e direito horizontalmente com 50% de compactação. Left Eye Somente a imagem do olho esquerdo é exibida. Line by Line As imagens do olho esquerdo e direito são transmitidas em linhas de vídeo alternadas sem compactação. 730Blackmagic Desktop Video Setup Right Eye Somente a imagem do olho direito é exibida. Configure o formato da sua saída HDMI 3D. Analog Video Output Levels Deslize os controles “Video” e “Chroma” para ajustar os níveis da saída de vídeo analógico para componente ou composto. Deslizar o controle “Video” afeta o ganho de luma e os controles “Chroma” aumentam ou diminuem a saturação da cor. Ao usar vídeo componente, você pode ajustar os valores Cb e Cr independentemente. Clique no ícone de link para conectá-los caso deseje ajustá-los simultaneamente. Ajuste o deslizador Y para controlar os níveis da saída de vídeo composto analógico e os deslizadores Cb e Cr para controlar balanço de cores ao utilizar vídeo componente. Use Betacam Levels Os produtos Blackmagic Design usam níveis SMPTE de vídeo composto analógico para manter compatibilidade com a maioria dos equipamentos de vídeo modernos. Habilite esta caixa de verificação para trabalhar com decks Sony Betacam SP. NTSC IRE Selecione a configuração 7.5 IRE para o vídeo composto NTSC usado nos EUA e outros países. Selecione 0 IRE se estiver trabalhando no Japão ou em países que não utilizem a configuração 7.5 IRE. Formatos de alta definição e PAL não usam esta configuração. Habilite o caixa de verificação “Use Betacam levels” ao trabalhar com decks Sony Betacam SP. Selecione o nível IRE NTSC ao utilizar um formato de vídeo composto NTSC. Reference Input O ajuste de referência permite ajustar a temporização das saídas de vídeo do seu hardware em relação à entrada de sincronização de vídeo. Isso é muito usado em grandes instalações broadcast onde a saída de vídeo precisa ser sincronizada com precisão. O ajuste de referência está em amostras para que você possa obter um ajuste de tempo extremamente preciso ao nível de amostra. Um exemplo comum de como essa configuração seria usada é quando todos os equipamentos na sua instalação têm uma referência comum estável conectada e, portanto, todos os dispositivos teriam o ajuste de tempo configurado de modo que todas as saídas de vídeo correspondam perfeitamente. Com isso, seria possível alternar entre dispositivos em um roteador downstream ou switcher de produção e eliminaria qualquer falha durante o processo. 731Blackmagic Desktop Video SetupCaso esteja se casando a uma referência, ajuste esta configuração para sincronizar a saída de vídeo de acordo com a entrada de referência. Mapeando Conectores para a DeckLink Quad 2 Caso tenha uma DeckLink Quad 2 instalada no seu computador, você pode receber ou transmitir sinais SDI por meio de oito conectores miniBNC independentes. Isso oferece a capacidade de capturar ou reproduzir oito fluxos de vídeo separados. É como contar com oito dispositivos de captura e reprodução em um único produto. Por esta razão, a DeckLink Quad 2 aparece no Desktop Video Setup como oito dispositivos DeckLink Quad individuais, o que facilita a configuração das suas entradas e saídas. Você pode inclusive nomear cada dispositivo e acompanhar qual unidade DeckLink Quad está sendo usada para um sinal de vídeo específico. Os conectores SDI podem ser mapeados para cada dispositivo usando as configurações de mapeamento de conectores no utilitário Desktop Video Setup, mas é importante lembrar que conectores específicos são dedicados a dispositivos específicos. Por exemplo, SDI 1 é dedicado à DeckLink Quad (1) e SDI 2 é dedicado à DeckLink Quad (1) e DeckLink Quad (5). Se você tiver uma DeckLink Quad 2 instalada, as configurações “Connector Mapping” permitem atribuir conectores SDI a cada dispositivo DeckLink Quad. Você pode ver quais conectores SDI são dedicados a cada dispositivo DeckLink Quad consultando a tabela abaixo, onde você também pode verificar as opções de mapeamento para eles. Opções de Mapeamento Dispositivos DeckLink Quad Conectores SDI Dedicados DeckLink Quad (1) SDI 1 e 2 ou SDI 1DeckLink Quad (2) SDI 3 e 4 ou SDI 3DeckLink Quad (3) SDI 5 e 6 ou SDI 5DeckLink Quad (4) SDI 7 e 8 ou SDI 7DeckLink Quad (5) SDI 2 ou nenhumDeckLink Quad (6) SDI 4 ou nenhumDeckLink Quad (7) SDI 6 ou nenhumDeckLink Quad (8) SDI 8 ou nenhum Vale mencionar que, ao configurar um conector SDI para um dispositivo específico, o dispositivo que estiver compartilhando aquele conector também será afetado. Por exemplo, se a DeckLink Quad (1) estiver configurada para usar o SDI 1 e 2, a DeckLink Quad (5) será automaticamente configurada como "Nenhum" porque o seu conector SDI compartilhado está sendo usado. Como alternativa, se você selecionar SDI 2 na DeckLink Quad (5), a DeckLink Quad (1) será definida automaticamente para o SDI 1. Por esta razão, é importante notar quais entradas ou saídas SDI estão sendo usadas por cada dispositivo, a fim de evitar a interrupção acidental da entrada ou saída de outro dispositivo. 732Blackmagic Desktop Video SetupDICA Se você tiver uma DeckLink Quad original na sua instalação e estiver usando um aplicativo SDK personalizado, você pode ter certeza de que a instalação da DeckLink Quad 2 funcionará no seu sistema sem necessidade de fazer alterações no seu aplicativo. Os recursos de mapeamento adicionais da sua DeckLink Quad 2 permitirão que você desenvolva seu sistema existente para fornecer ainda mais configurações de entrada e saída se você precisar. Configurações de Áudio Audio Input Clique em um ícone de conector para definir a conexão de entrada de áudio para o seu dispositivo Blackmagic Design. Você pode selecionar as seguintes entradas: Embedded Inclui canais de áudio como parte dos sinais de vídeo. As entradas SDI e HDMI são capazes de transportar áudio embutido. AES/EBU Sinal de áudio digital capaz de transportar dois canais de áudio via um único conector. XLR Conector de áudio de três pinos usado predominantemente em equipamentos de áudio analógico profissionais. RCA or HIFI Conector usado para conectar áudio analógico não balanceado de e para equipamentos de áudio domésticos, como sistemas HiFi, leitores de DVD e televisores. Microphone A alimentação fantasma fornece alimentação através dos cabos de microfones e é uma fonte de alimentação propícia para os microfones condensadores. Habilite a opção “Use Phantom Power +48V” caso o seu microfone exija alimentação fantasma. Caso não tenha certeza se o seu microfone precisa de alimentação fantasma, é recomendável deixar esta caixa desmarcada, pois há risco de causar danos a microfones autoalimentados. Um LED na parte frontal do UltraStudio 4K Extreme iluminará quando a alimentação fantasma estiver ativa. Certifique-se de aguardar pelo menos 10 segundos para que a alimentação fantasma descarregue após ser desconectada antes de conectar um microfone de alimentação autônoma. Os antigos microfones de fita e microfones dinâmicos não são adequados para uso com alimentação fantasma. Clique em um ícone de conector para definir sua conexão de entrada de áudio. Arraste o deslizador “Input level” para controlar o nível da entrada de microfone. 733Blackmagic Desktop Video SetupHDMI Audio Output Essa configuração permite remapear os canais de áudio 5.1 do seu projeto para combinar com a configuração usada pelo seu equipamento de monitoramento HDMI. Por exemplo, alguns receptores AV de home theaters exigem que o som surround seja mapeado para canais específicos. Caso esteja trabalhando em um projeto que usa uma ordem de canais de som surround diferente, como a ordem SMPTE, você pode marcar a caixa de verificação “Use 5.1 surround channel ordering” para garantir a compatibilidade com o seu receptor AV HDMI. Ativa a opção “Use 5.1 surround channel ordering” para garantir a compatibilidade com outros equipamentos de monitoramento HDMI. AES/EBU Use os deslizadores para ajustar o nível “Ref”, ou ganho para as entradas e saídas de áudio AES/EBU. Pressione o ícone de restauração para redefinir o ganho como 0 dB. Arraste o deslizador “Output Level” para controlar o nível da sua saída de áudio digital AES/EBU. Analog Audio Input Levels Channel 1/Channel 2 Essas configurações ajustam o ganho para as entradas de áudio analógico durante a captura. Clique no ícone de link para ajustá-los simultaneamente. Use HiFi Audio Levels Os conectores XLR profissionais são padrão nos modelos UltraStudio e DeckLink. Caso deseje conectar equipamentos de áudio de uso doméstico aos conectores XLR, certifique-se de marcar a caixa de verificação “Use HiFi audio levels”, pois os níveis de áudio de equipamentos profissionais e domésticos são diferentes. Você também precisará usar um adaptador RCA para XLR. Ajuste os deslizadores dos canais de entrada para controlar os níveis de entrada de áudio analógico. Marque a opção “Use HiFi audio levels” se estiver utilizando equipamentos de áudio domésticos. Analog Audio Output Levels Channel 1/Channel 2 Essas configurações ajustam a intensidade do sinal de áudio, ou ganho, para as saídas de áudio analógico durante a reprodução de vídeo. Clique no ícone de link para ajustá-las simultaneamente. 734Blackmagic Desktop Video SetupÍcone de Restauração Ao ajustar os deslizadores, pode ser que você queira cancelar suas alterações. O ícone de restauração é uma seta circular localizada à direita da barra de títulos de cada configuração. Pressione o ícone de restauração em cada configuração para redefinir os controles de ganho para 0 dB. Configurações de Conversões Input Conversion Esta configuração habilita a conversão ascendente e descendente em tempo real durante a captura. Selecione a conversão desejada no menu suspenso “Input Conversion”. A conversão da entrada resulta em um atraso de até 2 quadros, então você precisará ajustar o deslocamento do seu código de tempo do seu software de edição para garantir a precisão. Display As Selecione como deseja exibir o seu vídeo convertido. Dependendo da proporção de tela original do seu vídeo de entrada, você pode selecionar letterbox, anamórfico, corte central, pillarbox, 16:9 zoom ou 14:9 zoom. Output Conversion Esta configuração habilita a conversão ascendente e descendente em tempo real durante a reprodução. Selecione a conversão desejada no menu suspenso. A conversão da saída resulta em um atraso de até 2 quadros, então você precisará ajustar o deslocamento do código de tempo do seu software de edição para garantir a precisão. Convert Analog Outputs Marque esta caixa para realizar sua conversão também nas saídas de vídeo analógico. Display As Selecione como deseja exibir o seu vídeo convertido. Dependendo da proporção de tela original do seu vídeo, você pode selecionar letterbox, anamórfico, corte central, pillarbox, 16:9 zoom ou 14:9 zoom. Para definir suas configurações de conversão ascendente ou descendente, selecione sua conversão de entrada ou saída no respectivo menu suspenso e selecione a proporção de tela desejada. Lembre-se de clicar em “Save” para aplicar suas configurações. 735Blackmagic Desktop Video SetupA tabela abaixo mostra as opções de proporção de tela disponíveis durante as conversões. Conversão Descendente Imagem de Origem Imagem Convertida Letterbox Redimensiona a imagem HD 16:9 para SD 4:3, com tarjas pretas nas partes superior e inferior. Anamorphic Encolhe a imagem HD 16:9 horizontalmente em um quadro SD 4:3. Center Cut Esta configuração recorta um quadro SD 4:3 a partir de uma imagem HD 16:9. Esta configuração de proporção de tela descarta um trecho de cada lateral da imagem 16:9. Pillarbox Exibe uma imagem SD 4:3 dentro de um quadro HD 16:9. Tarjas pretas são exibidas nas laterais. 16:9 Zoom Redimensiona a imagem SD 4:3 para preencher o quadro HD 16:9. 14:9 Zoom Meio-termo entre 4:3 tarjas laterais e 16:9 zoom. Tarjas pretas mínimas com pequena perda nas partes superior e inferior. About Driver A página “About” do Blackmagic Desktop Video Setup fornece informações sobre a versão atual do driver e a data da última atualização do dispositivo. DICA Você pode gerar um relatório de status clicando no botão “Create”, que permite salvar um arquivo contendo informações técnicas, como o formato de vídeo detectado na sua entrada e saída de referência, espaço de cor, amostragem de cor e profundidade de bits, informações sobre o driver, sistema operacional e informações sobre a máquina. Este relatório pode ser útil caso você precise entrar em contato com a nossa equipe de suporte técnico. O arquivo gerado é bem pequeno, portanto pode ser enviado por email facilmente. Product Notes Alterar o nome do seu equipamento Blackmagic Design permite identificar cada unidade no software Desktop Video Setup e acompanhar onde e como ela está sendo utilizada. Isso é útil se você tiver o mesmo dispositivo em vários locais em uma rede. Além disso, pode ser útil nomear as diferentes unidades de acordo com os seus propósitos, por exemplo: Suíte de Edição 2, Suíte de Colorização 1, etc. 736Blackmagic Desktop Video SetupQuando você digita um nome para a sua unidade no campo de rotulagem, ele é salvo na página inicial do BlackmagicDesktop Video Setup e exibido abaixo da imagem do dispositivo. Também é possível inserir informações importantes que você pode querer consultar mais tarde, como o número de série da unidade, local e data de compra da unidade, bem como os dados de contato do vendedor. A aba “About” fornece informações úteis, como versão do driver, manual do usuário e notas de lançamento. Você também pode gerar um relatório de status e inserir anotações específicas para o seu dispositivo. Usando o Painel Frontal doUltraStudio4K Mini No UltraStudio 4K Mini, a maioria das configurações que podem ser alteradas no utilitário Desktop Video Setup também está disponível através do menu LCD no painel frontal. Para navegar pelas configurações, pressione o botão “Menu” e, em seguida, navegue pelas opções usando o seletor giratório. Para entrar nos submenus e confirmar uma configuração, pressione o botão “Set”. Para sair do menu, siga pressionando o botão “Menu” para recuar passos até retornar ao menu principal. DICA Você também pode navegar diretamente para as configurações de vídeo ou áudio pressionando os botões “Video” ou “Audio”. Isso permite que você vá diretamente para as configurações relevantes, sem percorrer a lista de configurações, economizando tempo. 737Usando o Painel Frontal doUltraStudio4K MiniAudio MetersVU (-18dBFS)VU (-20dBFS)PPM (-18dBFS)PPM (-20dBFS) Use o menu LCD no painel frontal do UltraStudio 4K Mini para alterar configurações. Configurações de Áudio O UltraStudio 4K Mini inclui configurações de áudio adicionais no menu LCD. Essas configurações permitem alterar os tipos de medidores de áudio exibidos no LCD durante a captura e reprodução. Os dois tipos de medidores de áudio são VU e PPM.

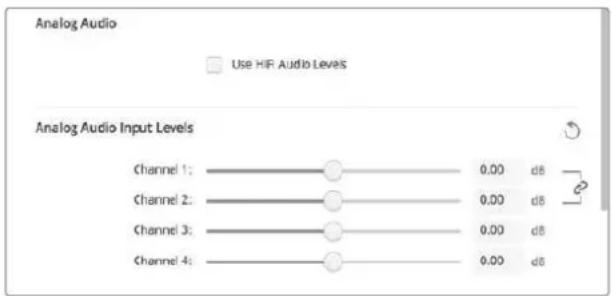

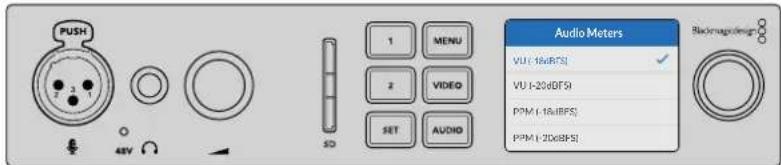

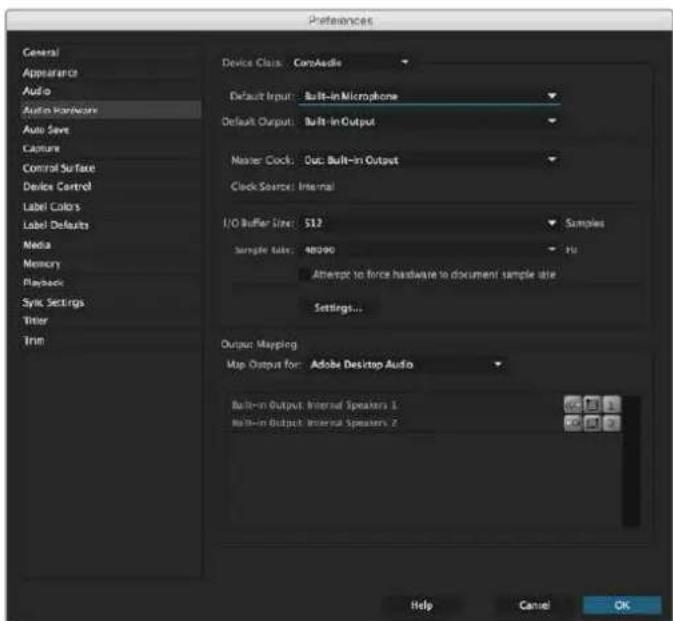

O medidor VU, ou o medidor de unidades de volume, calcula a média de picos máximos e mínimos no seu sinal de áudio. Se você estiver usando medição VU, ajuste os níveis de saída na origem de modo que o pico do medidor ocorra em 0 dB no medidor de áudio. Isto maximiza a proporção sinal/ruído e garante que seu áudio possua a mais alta qualidade. Se seus picos de áudio ocorrerem acima de 0 dB, existe um alto risco de distorção sonora. Caso você esteja usando as entradas de áudio analógico do UltraStudio 4K Mini, os níveis de entrada podem ser ajustados no menu LCD ou no utilitário de configuração. PPM Os medidores PPM, ou medidores de programa de pico, exibem um recurso de retenção de pico que permanece visível por uma curta duração de tempo para que você possa visualizar nitidamente os níveis máximos atingidos. Os medidores VU e PPM podem ser configurados para usar os níveis de referência de - 18 dB ou - 20 dB, assim você pode monitorar seu áudio para atender padrões de transmissão internacionais diferentes. Compartimento para Cartão SD O painel frontal do UltraStudio 4K Mini também possui um compartimento de cartão SD que lê e grava arquivos quando a unidade está conectada a um computador Mac ou Windows. Este compartimento pode ser usado como um leitor ou gravador de cartão SD comum e é detectado pelo seu computador como outro drive. Isso significa que você pode rapidamente importar clipes do cartão SD da sua câmera ou configurar o Media Express para capturar um clipe para uma mídia portátil. Teranex Mini Smart Panel Encaixando um Teranex Mini Smart Panel O Blackmagic UltraStudio HD Mini é uma solução compacta de captura e reprodução que compartilha um fator de forma semelhante a outros equipamentos Blackmagic, como conversores Teranex Mini e decks de gravação HyperDeck Studio Mini. Estes produtos foram desenvolvidos para ser portáteis e modulares, assim você pode levá-los em locação, montá-los na sua mesa ou encaixá-los em uma Teranex Mini Rack Shelf, que permite montar o seu dispositivo em um rack. Encaixar um Teranex Mini Smart Panel opcional ao seu UltraStudio HD Mini permite que você faça a prévia de vídeo e áudio diretamente do painel frontal da unidade durante a reprodução e captura. 738Teranex Mini Smart PanelO LCD integrado ao Teranex Mini Smart Panel exibe a imagem de entrada, bem como medidores de áudio, que permitem fazer a prévia dos seus níveis de áudio. Os painéis são substituíveis em funcionamento, assim você não precisa desligar o seu Blackmagic UltraStudio HD Mini durante a instalação. 1 Remova os dois parafusos M3 de cada lado do painel frontal básico do seu Blackmagic UltraStudio HD Mini usando uma chave de fenda Pozidriv 2 e retire cuidadosamente o painel da parte frontal da sua unidade. 2 Dentro do painel básico, você observará um pequeno tubo de plástico transparente fixado no canto inferior. Este tubo direciona a luz do LED dentro da unidade para iluminar o indicador de status no painel básico. Este tubo deve permanecer fixado ao painel frontal básico. DICA Caso reencaixe o painel frontal básico, certifique-se de que o tubo de luz esteja alinhado com o vão na frente da unidade. 3 Alinhe o conector na parte traseira do Teranex Mini Smart Panel com o conector correspondente na frente do seu UltraStudio HD Mini e empurre o Smart Panel cuidadosamente em direção à unidade até que os conectores estejam encaixados firmemente. O Teranex Mini Smart Panel deve se encaixar firmemente na frente do seu UltraStudio HD Mini. 4 Reinsira os parafusos M3 do painel original.

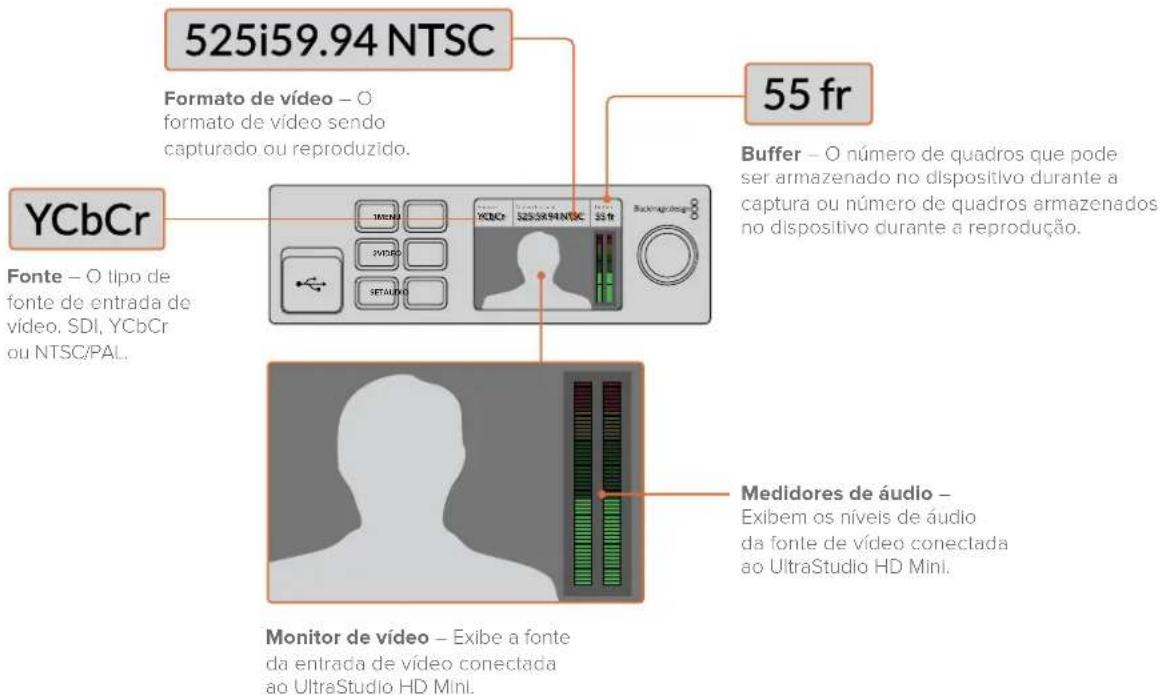

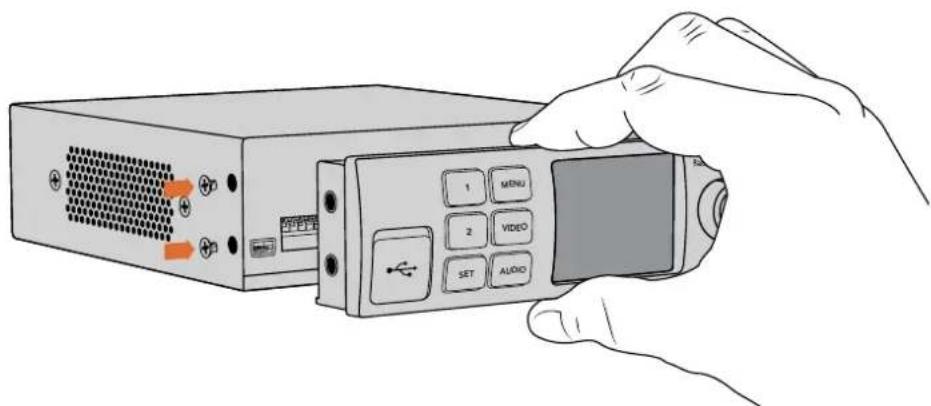

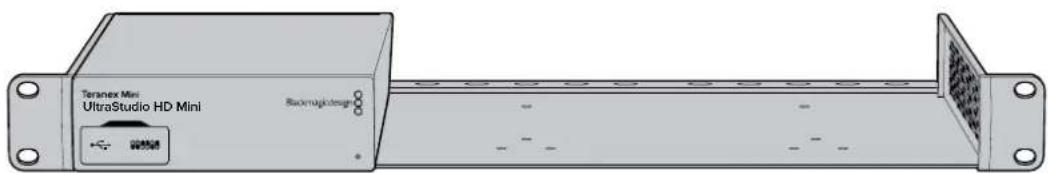

SETVIDEOMENUAUDIO Ao instalar o Teranex Mini Smart Panel no seu Blackmagic UltraStudio HD Mini, segurar o painel com seus dedos e polegar alinhados com o conector traseiro do painel ajudará a colocá-lo no lugar. Se seu UltraStudio HD Mini for instalado em uma Teranex Mini Rack Shelf, você precisará remover a unidade da prateleira do rack para acessar os parafusos do painel frontal. Consulte a seção 'Teranex Mini Rack Shelf' para mais informações. O painel básico original é bastante resistente, então, caso queira montar seu Blackmagic UltraStudio HD Mini na parte traseira de um sistema de rack com muitos cabos ou muita atividade, você pode sempre reinstalá-lo. 739Teranex Mini Smart PanelRecursos do Smart Panel Tela LCD A tela inicial é o primeiro recurso que você encontrará na tela LCD do seu Teranex Mini Smart Panel. A tela inicial mostra informações importantes, incluindo: Teranex Mini Rack Shelf Ao utilizar o Blackmagic UltraStudio HD Mini com outros equipamentos, como Blackmagic ATEM Television Studio HD ou conversores Blackmagic Teranex Mini, você pode usar a Teranex Mini Rack Shelf para instalar suas unidades em um rack broadcast ou um case rígido. Até três unidades do tamanho do Teranex Mini podem ser encaixadas perfeitamente em cada Teranex Mini Rack Shelf de 1 U. O UltraStudio HD Mini pode ser instalado na prateleira de rack removendo os pés emborrachados da unidade e parafusando cada unidade na base da prateleira usando os orifícios de montagem na parte inferior. UltraStudio HD Mini A Teranex Mini Rack Shelf é fornecida com dois painéis vazios originais, que podem ser usados para preencher lacunas caso você não precise instalar unidades adicionais. Para mais informações, consulte o site da Blackmagic Design em www.blackmagicdesign.com/br Buffer – O número de quadros que pode ser armazenado no dispositivo durante a captura ou número de quadros armazenados no dispositivo durante a reprodução.Fonte – O tipo de fonte de entrada de vídeo. SDI, YCbCr ou NTSC/PAL. 1 MENU2 VIDEOSET AUDIOSourceYCbCrVideo Format525i59.94 NTSCBuffer55 fr Monitor de vídeo – Exibe a fonte da entrada de vídeo conectada ao UltraStudio HD Mini.Medidores de áudio – Exibem os níveis de áudio da fonte de vídeo conectada ao UltraStudio HD Mini. 1 MENU 2 VIDEO SET AUDIO Source YCbCr Video Format 525i59.94 NTSC Buffer 55 fr Formato de vídeo – O formato de vídeo sendo capturado ou reproduzido. 740Teranex Mini Rack ShelfDaVinci Resolve Gradação ao Vivo com DaVinci Resolve O Desktop Video 10 permite captura e reprodução simultâneas em equipamentos 4K e 8K da Blackmagic Design. Isso é ótimo para usuários que desejam usar o recurso de gradação ao vivo dentro do DaVinci Resolve, pois isso significa que você não precisa de dois dispositivos separados para entrada e saída. Ao usar a gradação ao vivo no set, basta conectar a saída da câmera à entrada do seu dispositivo Blackmagic Design. Em seguida, conecte a saída do dispositivo a um monitor de set para avaliação e visualização da gradação. Configuração 1 Inicie o DaVinci Resolve. A partir do menu de preferências, selecione a aba “E/S de Vídeo e Áudio” e selecione seu dispositivo na opção “Para Resolve Live”. Salve suas preferências e reinicie o DaVinci Resolve para aplicar suas alterações. 2 Comece um projeto e abra a janela “Definições de Projeto”. A partir da aba “Configurações Master”, configure a resolução e a taxa de quadros da linha de tempo para combinar com a sua câmera. 3 Acesse a aba “Captura e Reprodução” e selecione seu formato desejado a partir do menu “Captura e reprodução de vídeo”. Selecione seu formato a partir do menu “Captura e reprodução de vídeo”. 4 Vá até a página “Edição” e selecione Arquivo > Nova linha de tempo. 5 A partir da página “Cor”, clique no menu “Cor” e selecione Resolve Live > On. Você observará o vídeo ao vivo dentro do visualizador e um botão vermelho “Resolve Live” brilhante aparecerá acima do vídeo. 741DaVinci ResolveUsando Resolve Live 1 No modo Resolve Live, o ícone de floco de neve congela o quadro do vídeo de entrada atual, assim você pode fazer a gradação sem a distração do movimento das filmagens. 2 Quando estiver satisfeito com um tratamento, clicando no botão “Fotograma” (ícone da câmera) você salva uma captura de tela da imagem estática mostrada no visualizador, o valor do código de tempo de entrada e a sua gradação na linha de tempo. As capturas de tela são basicamente clipes com um único quadro. Uma vez que você obteve sua captura de tela, pressione o ícone de floco de neve novamente para continuar a reprodução até encontrar o próximo plano de imagem que deseja colorizar. DICA Consulte o manual DaVinci Resolve para obter mais informações sobre o Resolve Live. Editando com o DaVinci Resolve O DaVinci Resolve possui uma interface fácil de usar que inclui todas as ferramentas necessárias para editar e finalizar projetos. Se você usa o mouse para arrastar e soltar clipes, ou o teclado para edição de precisão, o DaVinci Resolve inclui todas as funcionalidades que os editores profissionais exigem. Configuração 1 Inicie o DaVinci Resolve. No menu de preferências, selecione a aba “E/S de Vídeo e Áudio” e selecione seu equipamento Blackmagic Design na opção “Para captura e reprodução”. Salve suas preferências e reinicie o DaVinci Resolve para aplicar suas alterações. 2 Carregue um projeto, abra “Definições de Projeto” no menu “Arquivo” e, sob “Configurações Master”, configure “Resolução da linha de tempo”, “Taxa de quadro da linha de tempo” e “Taxa de quadro de reprodução”. 3 Na seção de monitoramento de vídeo, configure o seu formato de vídeo. O Blackmagic Desktop Video Setup irá alterar automaticamente para o formato de vídeo que você escolher para a saída do seu dispositivo de vídeo Blackmagic Design. 4 Clique no botão “Salvar” para salvar as alterações e fechar a janela de configurações do projeto. Use a janela “Definições de Projeto” para definir o formato da linha de tempo e as configurações de monitoramento de vídeo. 742DaVinci ResolveEdição 1 Use o navegador de armazenamento de mídia na página “Mídias” para carregar seus clipes no pool de mídia. 2 Na página de edição, selecione Arquivo > Nova linha de tempo, dê uma nome à sua linha de tempo e clique no botão “Criar”. 3 Agora você pode arrastar um clipe do pool de mídia para o visualizador de origem no lado esquerdo. 4 Você pode definir os pontos de entrada e saída em clipes de origem usando as teclas I e O e arrastando o cursor de reprodução na barra abaixo da janela do visualizador. 5 Para editar o clipe na linha de tempo, basta arrastar e soltar o clipe do visualizador de origem para a linha de tempo. DICA Consulte o manual DaVinci Resolve para mais informações sobre como editar com DaVinci Resolve. Usando o seu Software de Terceiros Favorito Adobe After Effects CC After Effects CC. Como Pré-Visualizar Vídeo Para exibir sua composição em tempo real por meio do seu dispositivo Blackmagic Design, vá até Preferências > Visualização de Vídeo. A opção “Ativar Mercury Transmit” precisa estar marcada para utilizar o seu dispositivo Blackmagic Design com o After Effects CC. Sob “Dispositivo de Vídeo”, selecione Blackmagic Playback. Agora você pode usar um monitor broadcast para visualizar suas composições After Effects no espaço de cores de vídeo. 743Usando o seu Software de Terceiros FavoritoPreferências “Visualização de Vídeo”. O seu dispositivo Blackmagic Design também pode retornar tamanhos de quadro não suportados ou não convencionais. Vá até Preferências > Visualização de Vídeo e clique no botão “Configurar” ao lado de “Blackmagic Playback”. A janela para a seleção do dispositivo Blackmagic será exibida. Você pode redimensionar sua imagem para o padrão de vídeo mais próximo suportado pelo seu dispositivo. Por exemplo, se você estiver usando o UltraStudio 4K e sua composição After Effects estiver configurada como 2048 x 1152, uma redução transmitirá a imagem em DCI 2K e um aumento transmitirá a imagem em Ultra HD. Renderização Quando você tiver concluído sua composição, você pode renderizar uma sequência de imagens DPX ou qualquer um dos seguintes codecs: Opções de renderização nas “Configurações do Modulo de Saída”. 744Usando o seu Software de Terceiros FavoritoCodecs QuickTime no Mac OS Blackmagic RGB 10 bit (sem compactação) Apple Uncompressed YUV 10 bit 4:2:2 Apple Uncompressed YUV 8 bit 4:2:2 Apple Photo - JPEG (compactado) Apple DV - NTSC (compactado) Apple DV - PAL (compactado) Outros codecs, incluindo ProRes e DVCPRO HD, estarão disponíveis caso você tenha o Final Cut Pro instalado. Codecs AVI no Windows Blackmagic 10 bit 4:4:4 (sem compactação) Blackmagic 10 bit 4:2:2 (sem compactação) Blackmagic HD 8 bit 4:2:2 (sem compactação) Blackmagic SD 8 bit 4:2:2 (sem compactação) Blackmagic 8 bit MJPEG (sem compactação) Outros codecs, incluindo DVCPRO HD e DVCPRO50, estarão disponíveis caso você tenho o Premiere Pro CC instalado. Codecs QuickTime no Windows Blackmagic RGB 10 bit (sem compactação) Blackmagic 10 bit (sem compactação) Blackmagic 8 bit (sem compactação) Apple Photo-JPEG (compactado) Apple DV - NTSC (compactado) Apple DV - PAL (compactado) Adobe Photoshop CC Photoshop CC. 745Usando o seu Software de Terceiros FavoritoComo Importar e Exportar Quadros de Vídeo Como importar uma imagem para o Photoshop CC: 1 Selecione File > Import > Blackmagic Image Import. 2 Selecione o formato do vídeo de entrada, profundidade de bits e clique para importar a imagem. Captação da imagem. Como exportar uma imagem a partir do Photoshop CC: 1 Selecione File > Export > Blackmagic Image Export. 2 Selecione formato do vídeo de saída e clique para exportar a imagem. Exportação da imagem. Depois de definir as opções de importação ou exportação, as importações e exportações subsequentes não exibirão a janela de configurações. No entanto, você ainda pode alterar suas configurações mantendo pressionada a tecla Option [Mac] ou Ctrl [Windows] ao selecionar importação ou exportação. Adobe Premiere Pro CC Premiere Pro CC. 746Usando o seu Software de Terceiros FavoritoConfigurando um Projeto Blackmagic Design 1 Abra o Premiere Pro e clique em “Novo projeto”. Digite um nome e selecione onde deseja salvar o arquivo de projeto. 2 Caso sua placa de vídeo seja compatível com o Mercury Playback Engine do Premiere Pro CC, a opção de renderização estará disponível e você deve alterar para a aceleração Mercury Playback Engine GPU. 3 No menu suspenso “Formato de Captura”, selecione “Blackmagic Capture”. Clique no botão “Configurações” [Mac] ou “Propriedades” [Windows] para definir as configurações de captura de vídeo e áudio. Selecione o padrão e o formato de vídeo. Clique em “Ok” para retornar à janela “Novo projeto”. 4 Clique na aba “Discos de Trabalho” para definir os locais de armazenamento para o vídeo, áudio e pré-visualizações de vídeo e áudio. Click em “Ok” e o seu novo projeto abrirá. 5 Agora verifique se o áudio padrão do sistema não está configurado como Blackmagic Desktop Video. No Mac OS, abra "Preferências do Sistema”, clique na opção “Som”, na aba “Saída” e certifique-se de que o seu dispositivo Blackmagic não esteja selecionado. Na aba “Entrada”, selecione sua entrada de microfone, certificando-se de que o seu produto Blackmagic não esteja selecionado. No Windows, vá até a barra de tarefas e clique com botão direito do mouse no ícone de alto-falante para abrir as configurações de som. Clique na aba “Reprodução” e configure seu PC para usar a placa de som onboard ou um dispositivo de áudio que não seja o seu dispositivo Blackmagic Design. Clique na aba “Gravação” e configure o computador para usar um dispositivo de gravação que não seja o seu dispositivo Blackmagic Design. 6 No Adobe Premiere Pro, clique no menu “Preferências” e selecione “Hardware de áudio” Configure “Entrada padrão” como “Saída Integrada” usando o menu suspenso. Em “Mapeamento de saída”, mapeie a saída para “Áudio da área de trabalho da Adobe”. Ao configurar as preferências de hardware de áudio do Adobe Premiere, certifique-se que as configurações “Saída padrão” e Mapeamento de saída” estão definidas como “Saída Integrada”. 747Usando o seu Software de Terceiros Favorito7 No menu “Reprodução”, selecione “Reprodução Blackmagic” no menu suspenso “Dispositivo de áudio” e marque a caixa “Reprodução Blackmagic” sob “Dispositivo de vídeo”. Pressione “Ok”. No Adobe Premiere Pro, configure o dispositivo de reprodução de áudio como “Reprodução Blackmagic” e marque a caixa de verificação “Reprodução Blackmagic” nas configurações de dispositivo de vídeo. 8 Para criar uma nova sequência, clique em Arquivo > Novo > Sequência. Selecione a predefinição desejada, digite um nome para a sequência e clique em “Ok”. Criando uma nova sequência com as predefinições Blackmagic Design. 748Usando o seu Software de Terceiros FavoritoControle de Dispositivos Vários modelos de captura e reprodução Blackmagic Design incluem RS-422 para controlar decks. Clique em Preferências > Controle de Dispositivos e verifique se o controle de dispositivos Blackmagic foi selecionado no menu “Dispositivos”. Clique em “Ok”. Reprodução Mesmo que você trabalhe com tamanhos de quadro não convencionais ou não suportados, ainda é possível fazer a saída corretamente a partir do seu dispositivo Blackmagic Design. Vá até Preferências > Reprodução e clique no botão “Configurar” ao lado de “Blackmagic Playback”. A janela de seleção de dispositivo Blackmagic será exibida. Você pode dimensionar sua imagem para o padrão de vídeo mais próximo suportado pelo seu dispositivo. Por exemplo, se você estiver usando o UltraStudio 4K e sua sequência Premiere estiver definida para uma resolução de 3996 x 2160, a redução do tamanho fará a saída em Ultra HD, enquanto o aumento do tamanho fará a saída em DCI 4K. Selecione uma opção para transmitir tamanhos de quadro não suportados. Caso seu dispositivo Desktop Video suporte HDR, você também pode definir a gama de cores e a função de transferência para projetos HDR. Isso inclui HLG e PQ para Rec 2020. A configuração de exibição da masterização HDR deve ser definida no máximo de nits que o seu monitor ou televisor é capaz de exibir. Captura Como definir preferências de captura: Arquivo > Capturar [F5] Digite o nome da fita e o nome do clipe. 749Usando o seu Software de Terceiros FavoritoConfigure a sua captura e controle de dispositivo na janela de captura. Para capturar imediatamente, ou capturar de um dispositivo não controlável, clique no botão de gravação vermelho [G]. Caso deseje registrar o clipe usando um controlador de deck RS-422, configure os pontos de entrada e saída usando os botões “Definir entrada” e “Definir saída”, ou digite o timecode manualmente e clique em “Registrar clipe”. Insira um nome para o clipe e pressione “Ok”. O clipe vazio aparecerá na janela “Projeto”. Repita este processo até registrar todos os clipes que você capturar em lote. Em seguida, selecione: Arquivo > Captura em Lote [F6]. Para definir alças nos clipes, habilite a opção para capturar com alças e digite o número de quadros adicionais que deseja inserir no início e no fim de cada clipe e clique em “Ok”. Será solicitado que você insira sua fita. Clique em “Ok” e os seus clipes serão capturados. Exportar para Fita Caso deseje editar sua linha de tempo para um deck externo, você pode usar o recurso “Editar para fita” do Premiere Pro. Escolha entre dois tipos de exportação: “Inserir” e “Montar”. A edição de inserção requer um código de tempo ininterrupto pela duração do projeto que será gravado em fita, e também é uma ótima solução quando você deseja substituir um plano de imagem em uma fita existente. No modo de montagem, é preciso adicionar preto à fita até um ponto um pouco além do código de tempo inicial da sequência. Como o modo de montagem apaga a fita antes das cabeças de gravação, ele não deve ser usado quando já existir um projeto na fita após o ponto de saída da sua edição. Use o recurso “Editar para fita” para exportar sua edição para um deck externo. 750Usando o seu Software de Terceiros FavoritoDICA Ao exportar para fita usando o modo de montagem, é recomendável adicionar pelo menos 30 segundos de preto ao fim da sua sequência. Isso ajuda os recursos de pós- rolagem da fita e evita o aparecimento de mídias indesejadas logo após as suas imagens. Como exportar para fita via controle de deck RS-422: 1 Certifique-se que as preferências do Adobe Premiere Pro estejam configuradas corretamente, conforme descrito em ‘Configurando um Projeto Blackmagic Design’ no início desta seção. 2 Abra a janela “Editar para fita” no Premiere Pro e clique em Arquivo > Exportar > Fita (dispositivo serial). Clique em “Configurações do Gravador”, selecione “Captura Blackmagic” no menu suspenso e clique em “Configurações”. Selecione o padrão e o formato do seu vídeo, assim como as configurações de áudio. Clique em “Ok”. Caso o formato de captura não coincida com o formato de saída, o deck pode se confundir durante a pré-rolagem e o áudio pode não ser exportado. 3 Agora, escolha o tipo de exportação selecionando “Montar” ou “Inserir” no menu suspenso, digite o timecode de entrada e clique em “Gravar”. Ao editar para fita, o software aguarda no primeiro quadro do seu projeto para que o deck inicie a gravação em um código de tempo predeterminado. Caso o primeiro quadro do seu programa se repita ou se perca durante o processo de edição para fita, será preciso ajustar a configuração Reprodução > Dispositivo de vídeo > Deslocamento para ressincronizar o deck e o computador. Você deve precisar fazer isso apenas uma vez para cada combinação de deck e computador e a configuração correta será mantida. Adobe Character Animator CC Alguns dispositivos de captura e reprodução Desktop Video permitem conectar gráficos gerados pelo Adobe Character Animator CC a outros equipamentos de vídeo, como um monitor de confiança. Por exemplo, você pode querer usar a performance de um personagem virtual em uma edição de vídeo e monitorar a performance em tempo real. Esta seção mostra como configurar as opções de saída no Adobe Character Animator CC. 1 No Adobe Character Animator, selecione Character Animator > Preferências > Saída ao vivo. 2 Certifique-se que a opção “Ativar Mercury transmit e Syphon” esteja marcada. 3 Certifique-se que a opção “Blackmagic Playback” esteja marcada. 4 Selecione “Configurar” ao lado de “Blackmagic Playback”. 5 No menu suspenso “Modo de Saída”, selecione um dos modos abaixo: 751Usando o seu Software de Terceiros FavoritoReprodução Transmite um diretamente do Adobe Character Animator CC sem nenhum chaveamento. Chaveamento Interno Esta opção permite que você sobreponha seu personagem animado sobre outra fonte de vídeo usando o chaveador interno do seu dispositivo Desktop Video. Por exemplo, o plano de fundo pode ser um vídeo de um local relevante para uma notícia e o personagem pode ser sobreposto para fornecer uma entrevista ao vivo. Outra opção seria sobrepor personagem ao conteúdo da transmissão e inseri-lo no canto inferior como um logotipo ou marca d'água, fornecendo reações ao conteúdo que está sendo transmitido. Preenchimento/Chave Caso deseje realizar um chaveamento usando um switcher externo, como um switcher ATEM, você pode configurar o modo de saída como preenchimento/chave. O sinal de preenchimento é o personagem animado e o sinal de chave é a máscara em escala de cinza que instrui o chaveador a tornar o espaço ao redor do personagem transparente. Dessa forma, o chaveador pode fazer a sobreposição do personagem por cima de um segundo plano. Final Cut Pro X Você pode usar a opção “A/V Output” no Final Cut Pro X para transmitir o seu vídeo através do dispositivo de vídeo Blackmagic Design. Se você estiver usando um dispositivo Desktop Video compatível com HDR, você também pode visualizar e editar vídeos HDR com uma ampla gama de cores em televisores e monitores compatíveis. Final Cut Pro X. Configurando o Final Cut Pro X 1 Certifique-se de que você esteja executando o Final Cut Pro X 10.0.4 ou posterior com a versão mais recente do Mac OS. 2 Inicie o Blackmagic Desktop Video Setup. Clique no menu suspenso “Video Standard” e configure o mesmo formato que será usado no seu projeto Final Cut Pro X. Por exemplo, 2160p29.97. O formato deve coincidir com o formato de vídeo dos seus clipes. A configuração do padrão de vídeo também determina o modo de monitoramento da saída de vídeo. Configure o formato de saída para corresponder ao formato do seu projeto Final Cut Pro X. 752Usando o seu Software de Terceiros Favorito3 Clique no menu suspenso “Pixel Format” e configure-o para combinar com um formato compatível com o seu televisor ou monitor externo. Por exemplo, se você estiver trabalhando com uma ampla gama de cores HDR, escolha “10-bit YUV 4:2:2” ou “10-bit RGB 4:4:4” dependendo dos requisitos de compatibilidade do seu monitor. 4 Clique no menu suspenso “Gama de Cores” e selecione uma opção que corresponda à gama de cores utilizada no seu projeto. Caso esteja trabalhando em um projeto de definição padrão ou alta definição com uma faixa dinâmica padrão, selecione “Rec. 601/ Rec. 709”. Se você estiver usando um dispositivo Desktop Video compatível com HDR e esteja editando um projeto de alta faixa dinâmica ou 4K, selecione 'Rec. 2020”. Para projetos com alta faixa dinâmica 4K, selecione “Rec. 2020 HLG” ou “Rec. 2020 PQ”. Este também deve ser um formato que o seu televisor ou monitor seja capaz de exibir. Agora que você definiu as configurações do display de saída usando o Desktop Video Setup, você pode criar um novo projeto no Final Cut Pro X. Como criar um novo projeto: 1 Inicie o Final Cut Pro X. Nas propriedades da biblioteca, você notará o nome de projeto sem título padrão. Clique no ícone de edição. Crie uma nova biblioteca em File > New > Library. DICA Após criar uma nova biblioteca, as propriedades da biblioteca no lado direito da tela serão ocultadas. Você pode habilitá-las clicando no ícone de claquete no canto superior esquerdo. Isto abrirá a barra lateral de bibliotecas. 2 Selecione a nova biblioteca na barra lateral e clique no ícone de edição correspondente. Uma janela de opções será exibida solicitando que você configure o espaço de cor para o seu projeto. Selecione “Standard” para um projeto SD ou HD que utilize uma gama de cores padrão. Caso pretenda criar um filme com uma ampla gama de cores HDR, selecione “Wide Gamut HDR”. 3 Clique em “Change” para confirmar suas configurações. 4 Crie um novo projeto clicando no nome da biblioteca na barra lateral e selecionando “New Project”. Digite um nome e escolha um evento para colocar o seu projeto. Caso ainda não tenha criado um, você pode escolher o evento padrão, que é nomeado com a data atual. 5 Clique em “Use custom settings”. Ajuste o formato de vídeo, resolução e taxa para combinar com o padrão de vídeo e taxa de quadro configurados no Blackmagic Desktop Video Setup. 6 Em “Rendering”, selecione o seu codec Apple ProRes preferido ou 4:2:2 de 10 bits sem compactação para um fluxo de trabalho sem compactação. 753Usando o seu Software de Terceiros Favorito7 Caso o seu projeto seja HD padrão, você não precisa alterar o espaço de cor, já que o Final Cut Pro seleciona o espaço de cor HD Rec. 709 padrão para você. Se você estiver trabalhando em um projeto HDR com uma ampla gama de cores, selecione o espaço de cor PQ ou HLG de acordo com o que seu televisor ou monitor é capaz de exibir. 8 Configure os canais de áudio para estéreo, ou selecione “Surround” para 6 canais de áudio. Configure a taxa de amostra de áudio para a taxa de televisão de 48 kHz. 9 Clique em “Ok” para concluir a criação do seu novo projeto. Se você tiver um monitor HDMI ou SDI externo conectado, precisará garantir que o seu novo projeto seja exibido corretamente. Como configurar o display de saída no Final Cut Pro X: 1 Vá até o menu Final Cut Pro, selecione “Preferences” e clique na aba “Playback”. Certifique-se de que a opção “Blackmagic” esteja selecionada na “A/V Output” e que o padrão de vídeo seja o mesmo do seu projeto. Feche as preferências. 2 Na barra de menu, selecione “Window” e clique em “A/V Output” para habilitar a saída de vídeo através do seu dispositivo Blackmagic Design. Como configurar a saída de áudio no Mac OS: 1 Abra as “Preferências do Sistema” e clique no ícone de “Som”. 2 Clique na aba “Saída” e selecione “Blackmagic Audio” para a saída de som. DICA Você também pode monitorar áudio através do seu dispositivo Desktop Video. Reprodução 1 Importe alguns clipes para o seu novo projeto. 2 Agora você pode usar a linha de tempo do Final Cut Pro X no monitor do seu computador e pré-visualizar o víeo no monitor ou televisor conectado à saída do seu dispositivo de vídeo Blackmagic Design. Capturando Vídeo e Áudio Você pode usar o Blackmagic Media Express para captar vídeo e áudio com seu hardware de vídeo Blackmagic Design. Depois de ter capturado os clipes, você pode pode importá-los para o Final Cut Pro X para edição. Ao capturar clipes com o Media Express, certifique-se que o formato de vídeo selecionado também seja suportado pelo Final Cut Pro X. Por exemplo, Apple ProRes 4444 XQ, ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes 422 LT ou 4:2:2 de 10 bits sem compactação. Editando para Fitas Após concluir um projeto no Final Cut Pro X, você pode renderizar o projeto para um arquivo de filme e, em seguida, usar o Blackmagic Media Express para masterizar o filme para fita com o seu dispositivo de vídeo Blackmagic Design. 1 Selecione seus clipes a partir da linha de tempo do Final Cut Pro X. 2 Vá até File > Share > Master Files e a janela “Master File” abrirá. 3 Clique em “Settings” e selecione o codec de vídeo desejado no menu suspenso. 754Usando o seu Software de Terceiros Favorito4 Clique em “Next...”, selecione um local para o seu filme e clique em “Save”. 5 Abra o Media Express e importe o clipe que foi exportado pelo Final Cut Pro X. 6 Consulte ‘Editando Arquivos de Vídeo e Áudio para Fita’ na seção seção ‘Blackmagic Media Express’ deste manual. Avid Media Composer O Avid Media Composer captura e reproduz áudio e vídeo até 4K com dispositivos de vídeo Blackmagic Design e é compatível com controle de deck RS-422. Os plug-ins Blackmagic para Media Composer são instalados automaticamente caso o Media Composer seja instalado antes do software Desktop Video. Avid Media Composer. Configuração 1 Inicie o Media Composer e a caixa de diálogo “Select Project” será exibida. 2 Selecione o seu perfil de usuário favorito caso tenha criado um anteriormente. 3 Selecione um local privado, compartilhado ou externo para o seu projeto. 4 Clique no botão “New Project”. 5 Digite um nome para o projeto e configure opções como formato, espaço de cor e estereoscópico. Clique em “Ok”. As configurações espaço de cor e estereoscópico podem ser alteradas mais tarde na aba “Format” do projeto. 755Usando o seu Software de Terceiros FavoritoDigite um nome e ajuste as configurações do projeto. 6 Dê um clique duplo no nome do projeto no caixa de diálogo “Select Project”. A interface do Media Composer será exibida, assim como a janela para o seu novo projeto. Você acaba de concluir a configuração do seu projeto. Reprodução Como um teste rápido para garantir que tudo esteja conectado corretamente, vá até o menu de ajuda, clique em “Read me” e selecione o Media Composer Editing Guide. Siga a seção "Importing Colors Bars and Other Test Patterns". Dê um clique duplo no arquivo importado para reproduzi-lo. Agora você deve ver a imagem tanto no monitor do computador quanto na saída do seu dispositivo Blackmagic Design. Caso não esteja visualizando nenhum vídeo na saída do seu dispositivo Blackmagic Design, verifique as conexões novamente e certifique-se de que as configurações de saída estejam corretas no Blackmagic Desktop Video Setup, selecionando Tools > Hardware Setup no Media Composer. Certifique-se que o ícone de dispositivo acima da linha de tempo esteja habilitado. OBSERVAÇÃO Caso esteja usando um dispositivo de vídeo Blackmagic externo como o Blackmagic UltraStudio 4K, certifique-se de que ele esteja alimentado e conectado antes de iniciar o Media Composer. Captura de Dispositivos Não Controláveis Muitas fontes de vídeo, incluindo todos os tipos de câmeras e gravadores de disco modernos, assim como câmeras antigas e gravadores VHS, não possuem controle de dispositivo. Como capturar vídeo sem controle de deck: 1 Selecione File > Input > Tape Capture para abrir a ferramenta de captura. 2 Clique no botão de ativação de fonte para que o ícone do deck mostre o botão de satélite, um planeta Terra com o símbolo de positivo. Este símbolo indica que o controle de deck foi desativado. 756Usando o seu Software de Terceiros FavoritoConfigure a ferramenta de captura para capturar vídeo sem controle de deck clicando no botão de ativação de fonte. 3 Selecione as trilhas das fontes de vídeo e áudio que deseja capturar. Elas são rotuladas como “V” e “A1”, “A2”, etc. Usando os menus suspensos abaixo, selecione Blackmagic tanto para vídeo quanto para áudio. 4 Use o menu “Bin” para selecionar um ficheiro de destino na lista de ficheiros abertos. 5 No menu de resolução rotulado como “Res”, escolha o codec que deseja usar para os seus clipes captados. Neste exemplo, selecione DNxHD175x para vídeo HD de 10 bits. 6 Selecione o armazenamento de disco para o vídeo e o áudio captados. Use o botão de modo de drive único/duplo para escolher se o vídeo e o áudio serão armazenados juntos em uma única unidade ou em unidades separadas. Selecione as unidades para sua mídia capturada a partir do menu “Target Drives”. 7 Clique no botão “Tape Name?” na parte inferior da janela para abrir a caixa de diálogo “Select Tape”. Adicione um nome para a fita ou selecione na lista caso já tenha usado essa fita anteriormente. 8 Certifique-se de que sua fonte de vídeo e áudio esteja pronta ou reproduzindo e, em seguida, clique no botão de captura. O botão de captura piscará em vermelho durante a gravação. Clique no botão de captura novamente para finalizar a captura. 757Usando o seu Software de Terceiros FavoritoCaptura de Dispositivos Controláveis com UltraStudio, DeckLink e Teranex Se você tiver um deck que se conecta via RS-422, você precisará ajustar as configurações do deck antes de realizar uma captura com controle de deck. 1 Selecione File > Input > Tape Capture para abrir a ferramenta de captura. Configure o deck como “Remote”. Caso esteja usando um dispositivo de vídeo Blackmagic externo, certifique-se de que ele esteja alimentado e conectado antes de iniciar o Media Composer. 2 Na janela do seu projeto, clique na aba de configurações e dê um clique duplo em “Deck Configuration”. 3 Na caixa de diálogo “Deck Configuration”, clique em “Add Channel” e, em seguida, configure o tipo de canal como “Direct” e a porta como “RS-422 Deck Control”. Clique em “Ok” e responda “No” à pergunta “‘Do you want to autoconfigure the channel now?” 4 Clique em “Add Deck” e, em seguida, selecione a marca e o modelo do deck nos menus do dispositivo e configure a pré-rolagem desejada. Clique em “Ok” e depois em “Apply”. 5 Na aba de configurações, dê um clique duplo em “Deck Preferences”. 6 Se você pretende fazer edições para fita no modo de montagem, ative a opção de “Allow assemble edit and crash record for digital cut”. Caso a opção permaneça desativada, você poderá realizar edições apenas no modo de inserção. Clique em “Ok”. DICA Caso seu Media Composer apresente o erro “Failed to find coincidence point on tape”, você pode marcar a opção “Relax coincidence point detection” nas preferências de deck para continuar. Nas preferências de deck, marque esta opção para desativar a detecção do ponto de coincidência. 758Usando o seu Software de Terceiros FavoritoComo capturar com controle de deck em tempo real: 1 Selecione File > Input > Tape Capture para abrir a ferramenta de captura. Caso um deck conectado seja reconhecido e contenha uma fita ou disco, será solicitado que você digite um nome de fita, ou você pode escolhê-lo na lista. 2 O botão de ativação de fonte deve exibir um ícone de deck. Se o ícone do satélite estiver presente, clique no botão para habilitar o controle de deck e fazer com que o ícone de deck apareça. 3 O botão de modo de captura/registro deve exibir um ícone “Cap”. Caso esteja exibindo um ícone “Log”, clique no botão para alterar o modo de captura e ícone “Cap” aparecerá. 4 Caso a mensagem “No Deck” seja exibida na janela do código de tempo, ou um nome de deck aparecer em itálico abaixo, clique no menu suspenso e selecione “Check Decks”. Quando o controle de deck é restabelecido, o nome do deck aparecerá sem itálico. Agora, experimente controlar o deck com as teclas de atalho J, K e L padrão. 5 Selecione Blackmagic como a entrada de vídeo e áudio. Selecione as trilhas das fontes de vídeo e áudio, ficheiro de destino, resolução, unidade de destino e nome da fita da mesma maneira que na seção “Captura de Dispositivos Não Controláveis” acima. 6 Use a janela de controle de deck na ferramenta de captura para sinalizar a fita e começar a reproduzir. 7 Clique no botão de captura. O botão de captura piscará em vermelho durante a gravação. Clique no botão de captura novamente para encerrar a captura. Configure os botões de captura e seleção de fonte para usar controle de deck. Use a janela de controle de deck para sinalizar a fita e iniciar a reprodução. 759Usando o seu Software de Terceiros FavoritoCaptura em Lote com UltraStudio e DeckLink Como registrar clipes para captura em lote: 1 Selecione File > Input > Tape Capture para abrir a ferramenta de captura. 2 Caso o deck esteja em modo satélite, clique no botão de seleção de fonte para alterá-lo para o modo deck. Clique no botão “Capture/Log” para que exiba o ícone de lápis “Log”. 3 Configure entrada de vídeo e áudio, trilhas de fontes de vídeo e áudio, ficheiros de destino, resolução, unidade de destino e nome da fita da mesma maneira que na seção “Captura de Dispositivos Não Controláveis” acima. 4 Use a janela “Deck Controller” ou as teclas de atalho J, K e L padrão para pausar, retroceder, avançar e localizar o vídeo que você deseja capturar. 5 Clique no botão “Mark in/out” à esquerda do botão “Log”. O ícone alternará entre “in” e out”, portanto você só precisa clicar em um botão para marcar todos os seus pontos de entrada e saída e registrar o seu clipe. Isto pode ser mais prático do que usar botões de marcação de entrada e saída na janela “Deck Controller”. Como alternativa, utilize as teclas I e O no teclado para marcar os pontos de entrada e saída; e a tecla F4 para registrar o clipe. Clique no botão “Mark in/out” ou use as teclas I e O no teclado para marcar os pontos de entrada e saída. 6 Quando terminar de registrar seus clipes, feche a ferramenta de captura, abra o ficheiro de registro e selecione os clipes que deseja capturar. 7 A partir do menu “Clip”, escolha captura em lote, selecione as opções desejadas na caixa de diálogo resultante e clique em “Ok”. 760Usando o seu Software de Terceiros FavoritoGravando em Fita com UltraStudio e DeckLink Após capturar seus clipes, arrastar para a linha de tempo, editar e aplicar e renderizar efeitos, você provavelmente vai querer gravar o projeto concluído em fita. 1 Dê um clique duplo na sua sequência para abri-la na janela da linha de tempo. 2 Selecione File > Output > Digital Cut para abrir a janela “Digital Cut Tool”. 3 Configure “Output Mode” como “Real-Time” e profundidade de bits como “10-bit”. Marque “Entire Sequence” para gravar a sua sequência inteira; e configure “Deck Control” como “Remote”. 4 Selecione “Insert Edit” ou “Assemble Edit” para edições precisas em uma fita listrada. Como alternativa, selecione “Crash Record” para uma maneira simples de gravar. Caso “Insert Edit” seja a única opção, vá até a aba de configurações do seu projeto, dê um clipe duplo em “Deck Preferences” e ative “Allow assemble edit & crash record for digital cut”. 5 Caso um nome de deck seja exibido em itálico ou a mensagem “No Deck” seja exibida, clique no menu e selecione “Check Decks” até que o deck esteja listado sem itálico e o controle de deck seja restabelecido. 6 Pressione o botão “Play Digital Cut” (ícone de triângulo vermelho) para gravar sua sequência em fita. A janela “Digital Cut Tool” é usada para gravação em fita. 761Usando o seu Software de Terceiros FavoritoAutodesk Smoke O Autodesk Smoke reúne edição, composição e efeitos 3D em uma única área de trabalho. O Smoke captura e reproduz áudio e vídeo de alta definição e definição padrão com dispositivos de vídeo Blackmagic Design e também suporta controle de deck RS-422. Autodesk Smoke Configurando um VTR Antes de iniciar o Autodesk Smoke, você precisa usar um utilitário chamado Smoke Setup para selecionar o modelo do VTR na sua instalação e ajustar as configurações de temporização. 1 Vá até Aplicativos > Autodesk > Smoke 2018 > Utilitários e abra Smoke Setup. 2 Na aba “General”, certifique-se que os dispositivos de vídeo e áudio estejam configurados como “BMD”. 3 Na aba “VTR”, habilite o modelo VTR e as temporizações que deseja utilizar com o Autodesk Smoke. Habilite as fileiras com NTSC ao vivo ou PAL ao vivo para ativar “Crash Record” ou “Live Output”. 4 Clique em “Apply” e feche o Smoke Setup. No utilitário Smoke Setup, certifique-se que os dispositivos de vídeo e áudio estejam configurados como BMD. 762Usando o seu Software de Terceiros FavoritoInstruções Preliminares 1 Inicie o Smoke e a janela “Project and User Settings” aparecerá. Escolha o seu projeto e usuário caso eles já tenham sido criados anteriormente. Caso contrário, crie um novo projeto e/ou usuário. 2 Ajuste as configurações do projeto para corresponder às configurações de entrega, por exemplo, 1080HD. A maioria dessas configurações pode ser alterada posteriormente, durante a sua sessão. 3 Escolha o seu formato intermediário, como ProRes 422 HQ, ou mesmo sem compressão, para a sua mídia gerada pelo projeto. Lembre-se de escolher um formato com o qual a sua mídia de armazenamento possa lidar. 4 Clique no botão “Create”. Configurando Dispositivos É recomendável seguir os passos abaixo ao se preparar para uma sessão VTR. 1 Conecte as saídas do seu VTR às entradas do seu dispositivo de captura e reprodução Blackmagic Design. Conecte as saídas do seu dispositivo de captura e reprodução Blackmagic Design às entradas do seu VTR. 2 Conecte um cabo de controle de deck RS-422 da porta serial do seu VTR à porta de controle remoto do seu dispositivo de captura e reprodução Blackmagic Design. 3 Configure o seu VTR como remoto. 4 Conecte um gerador de sincronização à entrada de sincronização do VTR para garantir uma captura com precisão de quadros. Caso você tenha um dispositivo de áudio separado, um sinal de sincronização de áudio também precisa estar conectado. Digite um nome e ajuste as configurações do seu projeto. 763Usando o seu Software de Terceiros FavoritoCaptura de Dispositivos Controláveis com UltraStudio e DeckLink O Autodesk Smoke pode ser configurado para capturar de VTRs controláveis com controle de deck RS-422. 1 Selecione uma pasta na biblioteca de mídia onde você quer que o clipe capturado seja criado. 2 Selecione File > Capture from VTR. O módulo de captura VTR será exibido. Certifique-se que os dispositivos de vídeo e áudio estejam configurados como “BMD” no utilitário Smoke Setup. 3 Sinalize a fita para o quadro inicial do clipe que deseja capturar. 4 Selecione os canais de vídeo e áudio que deseja gravar. Os botões ficarão vermelhos para indicar quais trilhas estão habilitadas. As trilhas de vídeo e áudio ficam vermelhas quando habilitadas para captura pelo seu VTR. 5 Insira os pontos de entrada e saída nos campos “In” e “Out”. 6 Clique em “Capture” para iniciar a captura. O campo “Timecode” ficará verde para indicar que a captura está em andamento. 7 Finalize a captura a qualquer momento clicando em qualquer lugar da janela da pré- visualização. O clipe será salvo automaticamente no local que você selecionou antes de inserir o módulo de entrada VTR. Gravação em Fita com UltraStudio e DeckLink Carregue um clipe no módulo de saída VTR e configure os pontos de entrada e saída para o clipe de saída. Caso necessário, você também pode habilitar as opções para deslocar o quadro inicial para saída e aplicar uma sobreposição no estilo letterbox. 1 Selecione File > Output to VTR. 2 Selecione o(s) clipe(s) para saída a partir da biblioteca de mídias. Você também pode selecionar uma pasta caso queira enviar seus conteúdos em uma única sessão. O módulo de saída VTR é exibido. 764Usando o seu Software de Terceiros FavoritoSeu VTR pode ser selecionado na lista suspensa. 3 Selecione o VTR na caixa do nome do dispositivo. A janela de pré-visualização exibe o vídeo da fita no VTR selecionado. 4 Certifique-se de que os botões de trilha de vídeo e canais de áudio corretos estejam habilitados para que a trilha de vídeo e os canais de áudio correspondentes sejam enviados à fita. 5 Habilite ou desabilite “All Audio” no menu “Clip Output”. Quando a opção “All Audio” estiver habilitada, todos os canais de áudio serão convertidos para o formato na sua fita, não apenas aqueles que você habilitou. 6 Clique em “Preview” para assistir ao clipe antes de fazer a saída. 7 Para fazer a saída do clipe selecionado a partir de qualquer quadro que não seja o primeiro, insira o código de tempo de início no campo “Start Offset”. Os clipes selecionados para a saída aparecem em uma lista com seus status atuais. 8 Selecione os pontos de entrada e saída para o clipe. Selecione seus pontos de entrada e saída e, em seguida, selecione “Insert” no menu suspenso “Output”. 9 Para fazer a saída do clipe para o VTR, selecione “Insert”. Os clipes selecionados serão enviados para a fita. Durante a saída, o status de cada clipe será atualizado para “Pending”, “Output” e, em seguida, “Done”. 10 Sinalize para o código de tempo de entrada e, em seguida, selecione “Play” para verificar se a transferência foi realizada com sucesso. 11 Quando terminar, clique em “Exit Output Clip” para fechar o módulo. 765Usando o seu Software de Terceiros FavoritoAgendamento de Gravação e Saída Ao Vivo O Autodesk Smoke permite que você capture um sinal de vídeo ao vivo ou faça o agendamento da gravação de um clipe usando um tablet e uma caneta ou um mouse para iniciar e interromper o processo de captura ou transferência do clipe. Quando você escolhe essa forma de captura, o Autodesk Smoke verifica o seu dispositivo de armazenamento de mídia Autodesk para determinar o espaço disponível, que varia dependendo do seu formato intermediário preferido. Além disso, se você estiver usando um dispositivo que não seja compatível com controle remoto via RS-422, como uma câmera, videocassete ou qualquer outro dispositivo, use a opção “Live NTSC or PAL” para capturar e a opção “Live Video” para fazer a saída de clipes. Selecione as linhas com NTSC ao vivo ou PAL ao vivo para habilitar agendamento de gravação ou saída ao vivo. Como agendar a gravação de um sinal de vídeo ao vivo: 1 Escolha a pasta da biblioteca de mídias onde deseja que o clipe capturado seja criado. 2 Selecione File > Capture from VTR. O módulo de captura VTR será exibido. 3 Na caixa do dispositivo VTR, selecione “‘Live NTSC” ou “Live PAL”. O sinal do vídeo de entrada ao vivo aparece na janela de pré-visualização. 4 Selecione o modo “Start on Pen”. Finalize a captura usando “Stop on Pen” ou “Stop on Frames”. Tradicionalmente, o Autodesk Smoke era operado com um tablet e uma caneta, por esse motivo utiliza-se o termo “Start on Pen”. Quando “Stop on Pen” é selecionado como o modo de parada da captura, os campos de ponto de saída e código de tempo de duração serão atualizados para mostrar o clipe mais longo possível que pode ser gravado no seu dispositivo de armazenamento Autodesk Media. A captura terminará quando você clicar em qualquer lugar da tela ou quando o armazenamento estiver preenchido. 5 Insira o nome do clipe ou habilite as trilhas de vídeo e canais de áudio que deseja capturar. 6 Certifique-se que você esteja recebendo o sinal de vídeo ao vivo. 7 Pressione “Play” no dispositivo de vídeo. 8 Selecione “Process” para iniciar a captura. 9 Clique em qualquer lugar da tela para encerrar a captura no modo “Stop on Pen”. 766Usando o seu Software de Terceiros FavoritoComo fazer a saída de um sinal de vídeo ao vivo: 1 Selecione File > Output to VTR. 2 Selecione o(s) clipe(s) para transmissão na biblioteca de mídias. Você também pode selecionar uma pasta para enviar os seus conteúdos. O módulo de saída VTR é exibido. Selecione “Live PAL” ou “Live NTSC” ao fazer a saída de um sinal de vídeo ao vivo. 3 Na caixa do dispositivo VTR, selecione “‘Live NTSC” ou “Live PAL”. A caixa “Start Mode” estará indisponível. Com a saída de vídeo ao vivo, é preciso usar a configuração padrão. Você pode usar “Stop on Pen” ou “Stop on Frames” para encerrar a transferência. Use as configurações padrão para saída ao vivo. 4 Configure as opções de saída. Por exemplo, insira o nome do clipe e habilite as trilhas de vídeo e os canais de áudio que deseja capturar. 5 No dispositivo que está recebendo o sinal, inicie a gravação ou tome qualquer ação necessária para habilitar a recepção do sinal do Autodesk Smoke. 6 Selecione “Process” para iniciar a transmissão no Autodesk Smoke. 7 Clique em qualquer lugar na tela para finalizar a transmissão no modo “Stop on Pen”. 767Usando o seu Software de Terceiros FavoritoBlackmagic Media Express O que é Blackmagic Media Express? O software Blackmagic Media Express está incluído em todos os produtos UltraStudio, DeckLink e Intensity, além das linhas ATEM Switcher, Blackmagic Camera, H.264 Pro Recorder, Teranex Processor e Universal Videohub. O Media Express é uma ótima ferramenta quando você não precisa da complexidade dos programas NLE, mas simplesmente deseja capturar, reproduzir e enviar clipes para fita. Capturando Arquivos de Vídeo e Áudio Configurando um Projeto O Media Express detecta automaticamente o formato de vídeo de entrada e define o “formato de vídeo do projeto" para combinar. Caso deseje configurar o formato de vídeo do projeto manualmente: 1 Vá até Media Express > Preferences no Mac; ou Edit > Preferences no Windows ou Linux. Selecione o formato de vídeo do projeto na lista suspensa na parte superior da janela de preferências. Você pode escolher entre uma variedade de formatos de captura com e sem compressão, ou até mesmo uma sequência de imagens DPX no menu suspenso “Capture File Format”. O vídeo será capturado no formato escolhido e salvo como um filme QuickTime. Você também pode optar por capturar uma fonte RGB usando um codec YUV ou vice-versa. Use a janela de preferências para definir o formato de vídeo do projeto, o formato do arquivo capturado, o local de armazenamento e outras configurações. 768Blackmagic Media Express2 Defina o local de armazenamento para o vídeo e o áudio capturados. Clique no botão “Browse” para apontar o software para uma pasta no seu computador. 3 Escolha se deseja interromper a captura ou reprodução caso quadros descartados sejam detectados. Os projetos de definição padrão usam proporção de tela 4:3, a menos que você habilite a caixa de seleção “‘Use anamorphic SD 16:9”. Os aplicativos normalmente interrompem a reprodução de vídeos caso você os coloque em segundo plano. Marque a caixa de seleção “Continue playback when in the background” caso queira que o Media Express continue reproduzindo vídeo mesmo que você abra outro aplicativo. As opções na parte inferior da tela se referem a decks de fita com controle de deck RS-422 e incluem pré-rolagem e deslocamento de código de tempo. Captura Para capturar vídeo, basta conectar uma fonte de vídeo, esperar o Blackmagic Media Express detectar sua entrada e pressionar o botão “Capture”. Insira uma descrição para o seu vídeo. Ficheiros de clipes Opções de captura Controles

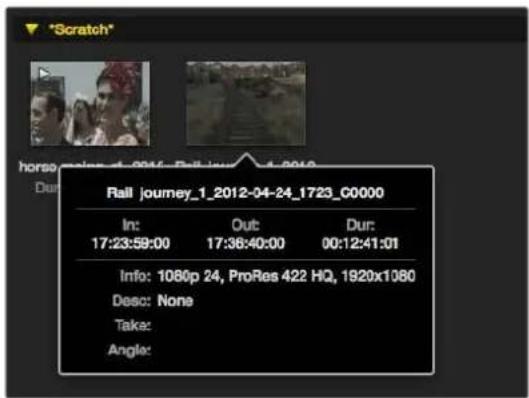

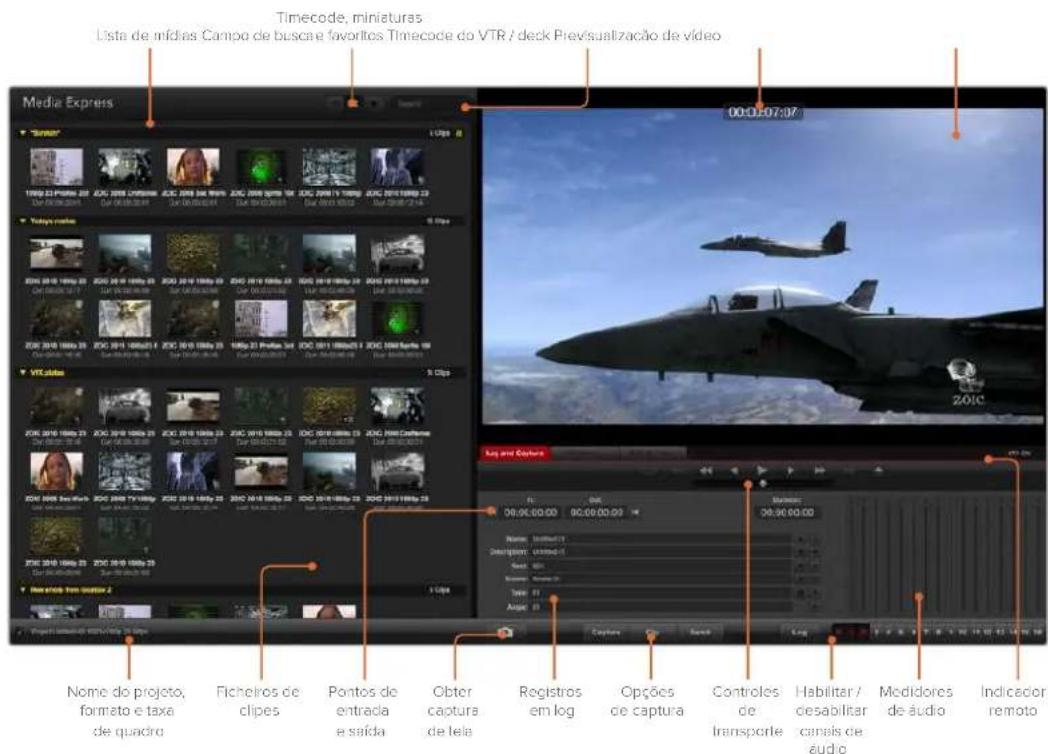

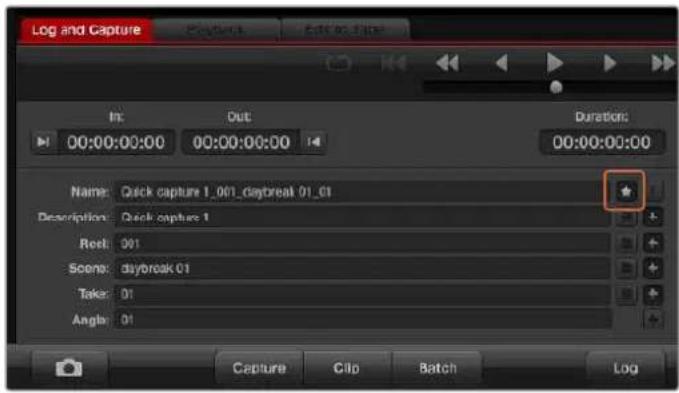

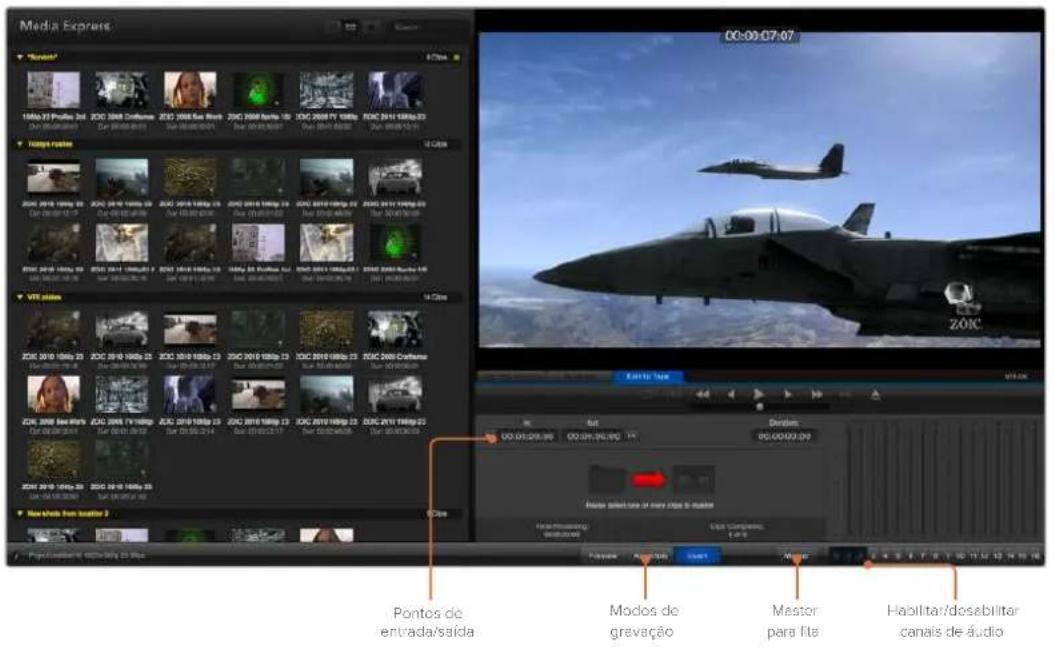

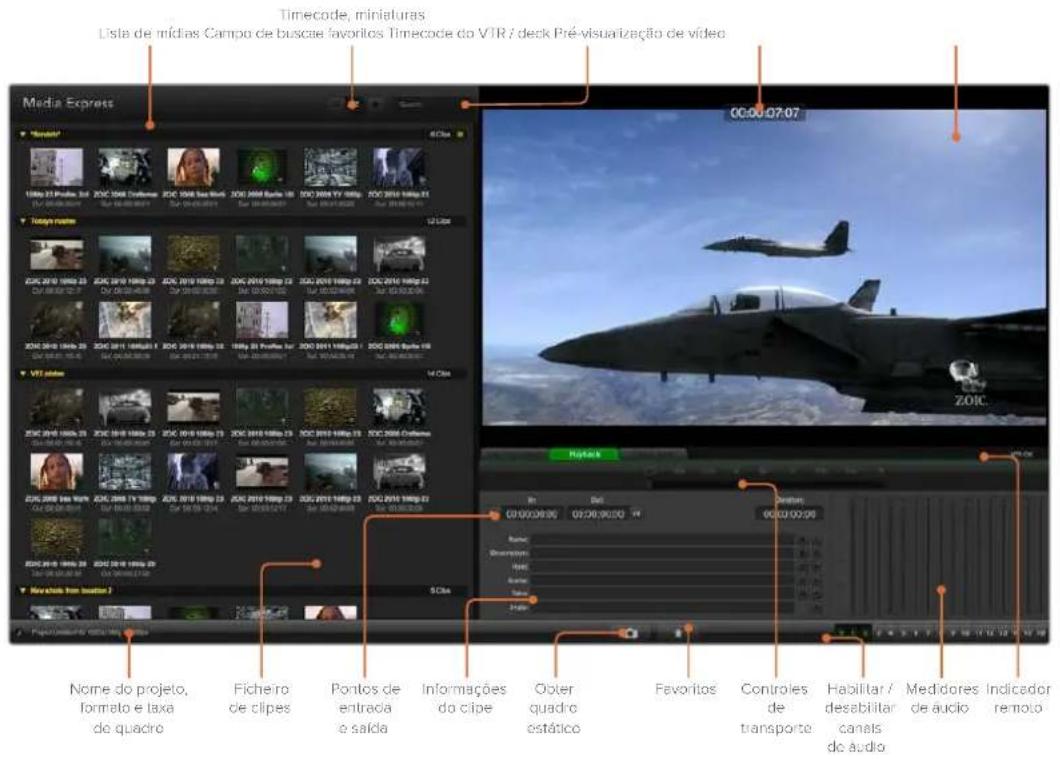

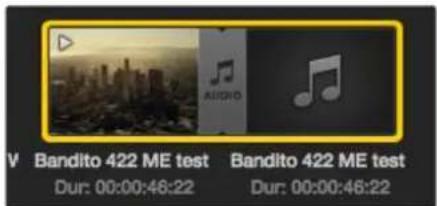

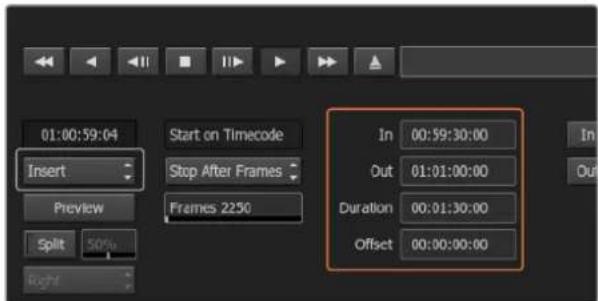

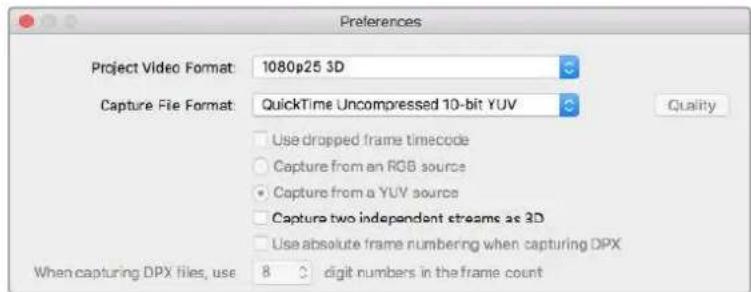

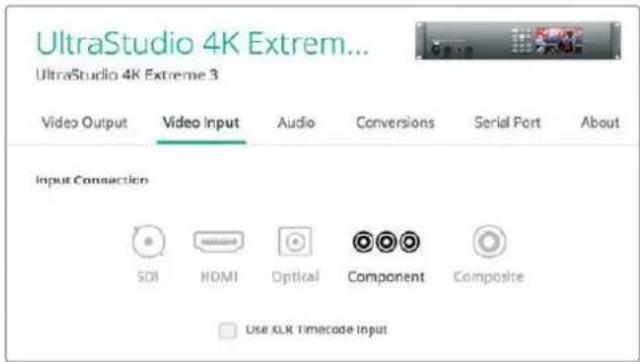

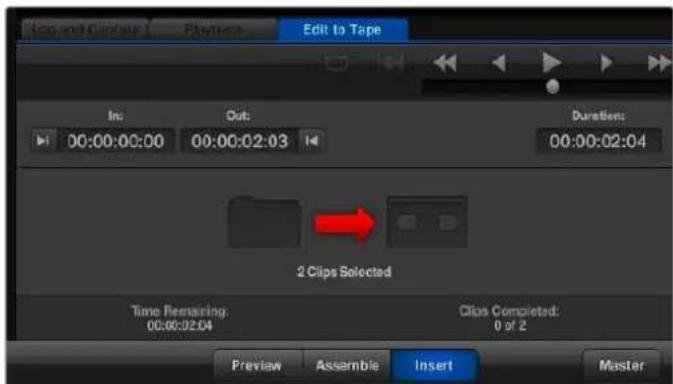

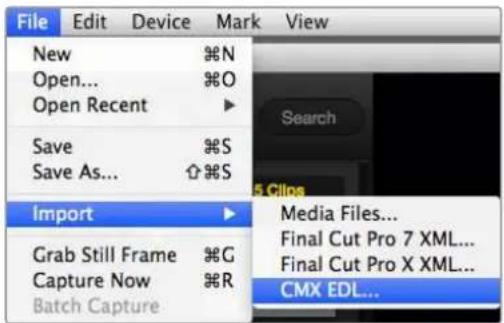

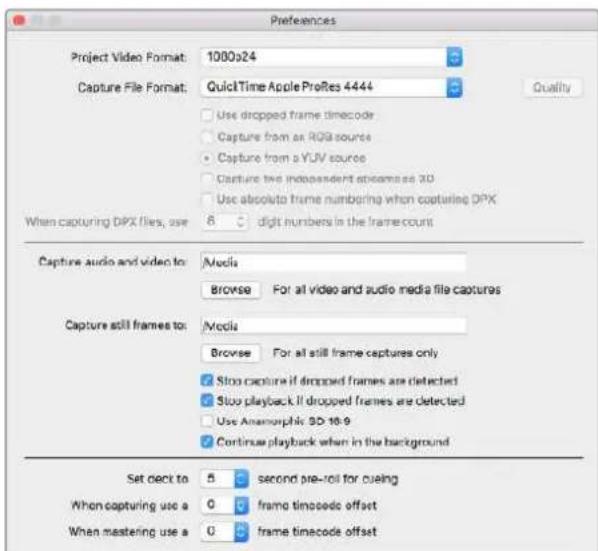

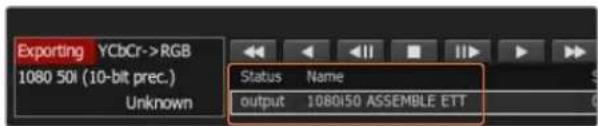

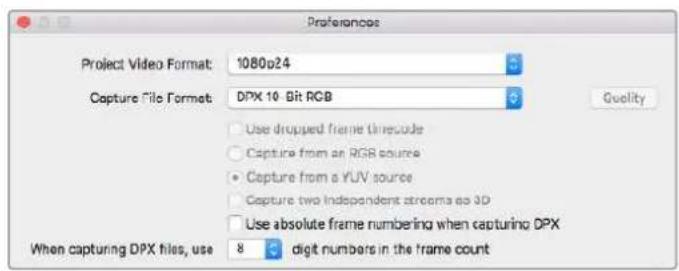

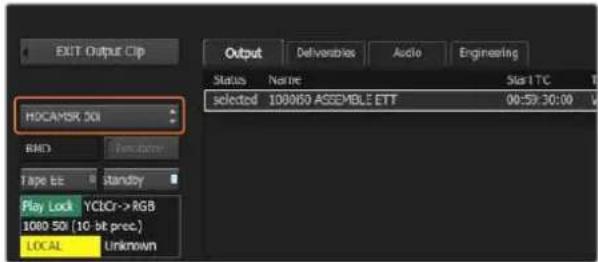

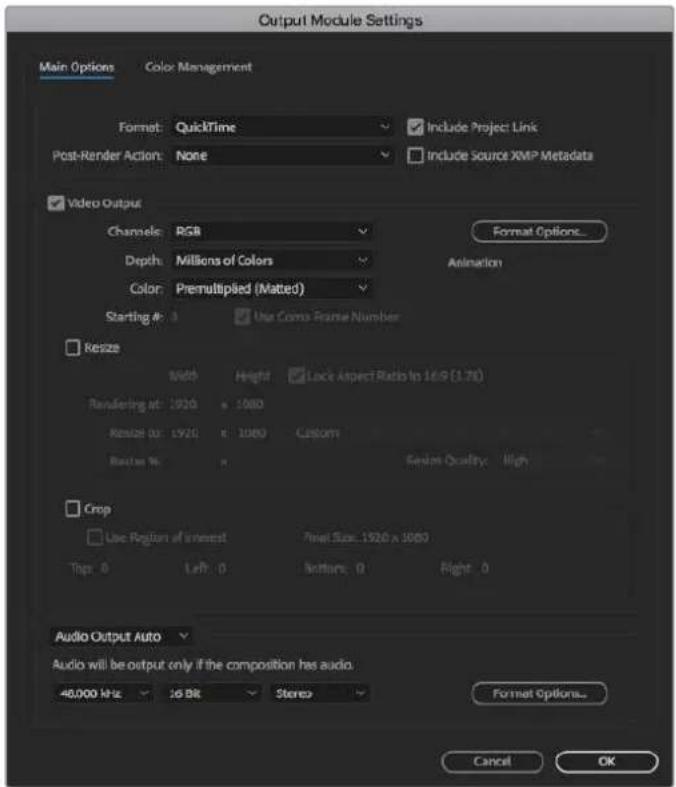

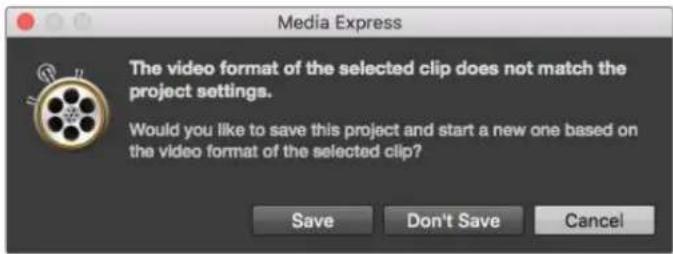

transporte Obter captura de tela Nome do projeto, formato e taxa de quadro Indicador remoto Registros em log Pontos de entrada e saída Medidores de áudio Habilitar / desabilitar canais de áudio Lista de mídias Campo de busca Timecode, miniaturas e favoritos Timecode do VTR / deck Previsualização de vídeo 769Blackmagic Media Express1 Comece conectando sua fonte de vídeo a uma entrada do seu dispositivo Blackmagic Design. Inicie o Desktop Video Setup e verifique se a conexão de entrada é a mesma que a fonte de vídeo, por exemplo, SDI, HDMI, componente, etc. 2 Abra o Media Express e clique na aba “Log and Capture”. 3 Sua fonte de vídeo será exibida no painel de pré-visualização. Insira uma descrição no campo “Description”. 4 Clique no botão “+” ao lado da descrição para adicioná-lo ao campo de nome automático. Clique no botão “+” ao lado de qualquer um dos outros campos que você deseja adicionar ao campo de nome. – Para incrementar o valor em cada um desses campos, clique no ícone de claquete correspondente. Como alternativa, digite diretamente em qualquer campo para personalizar seu nome e número. – O texto no campo de nome automático será aplicado ao(s) clipe(s) prestes a ser(em) capturado(s). – Para registrar o clipe como um favorito, clique no ícone de estrela ao lado do campo de nome. – Para que um aviso de confirmação de nome de clipe apareça antes de cada captura, clique no ícone “!” ao lado do campo de nome. 5 Configure o número de canais de áudio a serem capturados. Configure o número de canais de áudio a serem capturados. 6 Clique no botão “Capture” para iniciar a gravação. Para interromper a captura e manter o clipe, clique no botão “Capture” novamente ou pressione a tecla Esc. Os clipes capturados são adicionados à lista de mídias no lado esquerdo do Media Express. Clique no botão “Capture” para iniciar a captura. Caso o formato da entrada de vídeo seja diferente do formato de vídeo do projeto, o Media Express irá detectá-lo automaticamente e solicitará que você salve o projeto atual e crie um novo. O Blackmagic Media Express detectará automaticamente se você alterar o formato da saída de programa do seu switcher ATEM e oferecerá a opção de salvar e iniciar um novo projeto. 770Blackmagic Media ExpressRegistrando Clipes Certifique-se de que um cabo serial RS-422 esteja conectado entre o seu dispositivo de vídeo Blackmagic Design e o deck. Certifique-se de que a chave remoto/local do deck esteja definida como remoto. Use as teclas de atalho J, K e L padrão para pausar, retroceder e avançar. Clique no botão “Mark in” para marcar o ponto de entrada; ou use a tecla de atalho I. Clique no botão “Mark out” para marcar o ponto de saída; ou use a tecla de atalho O. Clique no botão “Log Clip” para registrar o clipe; ou use a tecla de atalho P. Agora, a entrada deverá aparecer na lista de mídias com um X vermelho no seu ícone para indicar que a mídia está offline. Captura em Lote Depois de registrar um clipe, você pode clicar no botão “Clip” para capturar um único clipe. Para capturar múltiplos clipes, continue registrando os clipes para captura em lote. Selecione os clipes registrados na lista de mídias e realize uma das seguintes ações: Clique no botão “Batch”. Clique com o botão direito do mouse na seleção e escolha “Batch Capture”. Vá até o menu “File” e selecione “Batch Capture”. O Media Express irá capturar o clipe desde o código de tempo de entrada até o código de tempo de saída. Captura DPX Caso deseje capturar uma sequência de imagens DPX em vez de um arquivo de filme, abra as preferências do Media Express e configure “Capture file format” para “DPX 10-Bit RGB”. Crie um projeto DPX definindo o formato do arquivo como DPX. Capture. Preferências de captura DPX. Quando a captura for concluída, uma única miniatura aparecerá na lista de mídia, representando toda a sequência de quadros. A sequência de quadros DPX será armazenada em uma pasta própria no seu armazenamento de disco. O áudio será armazenado em um arquivo .wav na mesma pasta. Por padrão, o software presume que as capturas DPX sejam provenientes de fontes YUV. Caso você esteja capturando a partir de uma fonte RGB, selecione “Capture from an RGB source”. Caso queira que os números de quadros DPX sejam baseados no código de tempo do vídeo capturado, ao invés de simplesmente começar do zero, habilite a opção “Use absolute frame numbering when capturing DPX”. 771Blackmagic Media ExpressCaso não esteja realizando capturas DPX longas, é recomendável reduzir o número de zeros nos números de quadros, alterando a opção “When capturing DPX files, use (2-8) digit numbers in the frame count”. Captura 3D Quando o Media Express é usado com um dispositivo de vídeo Blackmagic Design compatível com 3D de fluxo duplo, você pode criar clipes de vídeo 3D para o olho esquerdo e direito capturando dois fluxos de vídeo HD-SDI simultaneamente. Crie um projeto 3D que coincida com a taxa de quadros da sua fonte de vídeo 3D de fluxo duplo. Caso esteja captando a partir de uma fonte SDI, certifique-se que você tenha duas entradas de vídeo HD-SDI discretas para o dispositivo de vídeo Blackmagic. Capture. Selecione um formato de vídeo do projeto com “3D” no nome para capturar clipes de vídeo 3D estereoscópico de fluxo duplo. Ao capturar e registrar 3D de fluxo duplo no Media Express, o nome do clipe será aplicado ao vídeo do olho esquerdo. O vídeo do olho direito será nomeado com o texto “_right”. Por exemplo, caso você nomeie o clipe estéreo como “Clipe 1”, o clipe do olho esquerdo se chamará “Clipe 1.mov” e o clipe do olho direito se chamará “Clipe 1_right.mov”. A lista de mídias apresenta uma indicação chamativa de que o clipe capturado é um clipe 3D: Na exibição em miniatura, os clipes do olho esquerdo e direito são conectados por um indicador 3D e apresentados como um único ícone grande. Na visualização em lista de código de tempo, os clipes do olho esquerdo e direito são apresentados em duas linhas e ligados por um indicador 3D. Na exibição em miniatura, os clipes do olho esquerdo e direito são conectados por um indicador 3D e apresentados como um único ícone grande. 772Blackmagic Media ExpressFicheiro de clipesFavoritosControles transporteObter quadro estáticoNome do projeto, formato e taxa de quadroIndicador remotoInformações do clipePontos de entrada e saídaMedidores de áudioHabilitar / desabilitar canais de áudioLista de mídias Campo de buscaTimecode, miniaturas e favoritos Timecode do VTR / deck Pré-visualização de vídeo Reproduzindo Arquivos de Vídeo e Áudio Reproduzindo clipes individuais ou múltiplos clipes Para reproduzir um clipe individual, dê um clique duplo na lista de mídias. Alternativamente, selecione o clipe na lista de mídias e pressione a barra de espaço no seu teclado ou pressione o botão de reprodução nos controles de transporte. Você pode usar os controles de transporte para reproduzir, parar, reproduzir em loop, saltar para o próximo clipe ou saltar para o clipe anterior. Para reproduzir vários clipes, selecione os clipes na lista de mídias e, em seguida, pressione a barra de espaço no seu teclado ou o botão de reprodução nos controles de transporte. Seu vídeo será reproduzido no painel de pré-visualização de vídeo do Media Express e em todas as saídas de vídeo do seu dispositivo de vídeo Blackmagic Design. Durante a reprodução, os canais de áudio que estão sendo monitorados podem ser ativados ou desativados através dos botões para habilitar/desabilitar trilhas. Importando clipes Após importar mídias para o Media Express, você pode reproduzir seus arquivos de vídeo e áudio das seguintes maneiras: Dê um clique duplo em uma área vazia da lista de mídias, navegue até o local do seu arquivo e clique em “Open”. Clique com o botão direito do mouse em uma área vazia da lista de mídias e selecione “Import Clip” no menu contextual. Vá até o menu “File”, selecione “Import” e, em seguida, “Media Files”. 773Blackmagic Media ExpressSelecione o(s) clipe(s) de vídeo e áudio que deseja importar e pressione “Open”. Os clipes serão exibidos na área “Scratch” da lista de mídias. Caso tenha criado seus próprios ficheiros na lista de mídias, você pode arrastar os clipes para o ficheiro desejado. Para importar diretamente para um ficheiro, clique com o botão direito do mouse dentro do ficheiro desejado e selecione “Import Clip” no menu contextual. Se os arquivos que estão sendo importados não corresponderem à taxa de quadros e tamanho dos clipes existentes na lista de mídias, será solicitado que você crie um novo projeto e salve o projeto atual. Caso os clipes importados não correspondam aos clipes existentes, será solicitado que você crie um novo projeto. DICA O Media Express também permite importar arquivos que contenham apenas áudio multicanal, gravados a 48 kHz nos formatos WAVE e AIFF sem compressão. Outra maneira de importar mídias é usar um arquivo XML exportado de um NLE como Final Cut Pro 7 ou Final Cut Pro X. Acesse o menu “File”, selecione “Import” e, em seguida, o arquivo XML do Final Cut Pro 7 ou Final Cut Pro X. Abra o XML desejado e todos os ficheiros e mídias do projeto Final Cut Pro aparecerão na lista de mídias. O Media Express também permite importar arquivos CMX EDL para capturar clipes em lote usando arquivos EDL de outros programas de vídeo. Vá até o menu “File”, selecione “Import” e, em seguida, CMX EDL. Selecione o EDL e abra o arquivo. Você pode importar mídias diretamente ou importar com um XML ou EDL. As informações de registro serão exibidas na lista de mídias. Selecione os clipes registrados e realize uma captura em lote para importar os clipes do seu deck. 774Blackmagic Media ExpressPesquisando Mídias Exibição em miniatura As miniaturas são a maneira mais intuitiva de exibir os seus clipes. Passe o mouse por cima da miniatura do clipe e, em seguida, clique no ícone de informações pop-up na parte inferior direita da miniatura. Clique na janela de informações para ocultá-la. Clique no ícone de informações pop-up de uma miniatura para visualizar a janela de informações. Exibição em lista Você pode visualizar seus clipes em uma lista de códigos de tempo clicando no botão “Timecode List” no canto superior direito da lista de mídias. Use a barra de rolagem horizontal para visualizar todas as colunas de informações para os seus clipes. Na lista de mídias, opte por visualizar seus clipes em miniatura ou como uma lista de códigos de tempo. Clique no botão “Favorites” para exibir apenas os seus clipes favoritos. Digite no campo de busca para encontrar os seus clipes favoritos. Criando e usando ficheiros Para criar um ficheiro, dê um clique duplo em um compartimento vazio da lista de mídias e selecione “Create Bin”. Crie um nome para o novo ficheiro. Você pode movimentar os clipes arrastando ícones até o ficheiro desejado. Caso deseje que um clipe apareça em mais de um ficheiro, importe o mesmo clipe novamente clicando no ficheiro com botão direito do mouse e escolhendo “Import Clip”. Por padrão, os clipes registrados são exibidos na seção “Scratch”. Caso queira registrar clipes e fazer com que eles sejam exibidos em um novo ficheiro, clique no novo ficheiro com o botão direito do mouse e selecione “Select as Log Bin”. Criando e usando favoritos Na aba “Log and Capture”, clique no ícone de estrela ao lado do campo de nome para marcar um clipe como favorito. Na aba “Playback”, clicar no ícone de estrela marcará o clipe como favorito caso esteja selecionado na lista de mídias. Clicar no ícone de estrela novamente irá desmarcar o clipe como favorito. Clipes marcados como favoritos serão destacados com uma estrela amarela tanto nos modos de exibição em miniatura quanto no modo código de tempo. Depois de ter marcado clipes como favoritos, clique no botão “Show only favorites” na parte 775Blackmagic Media Expresssuperior da lista de mídias. O ícone de estrela se tornará amarelo. Todos os clipes serão ocultados, exceto aqueles marcados como favoritos. Na aba “Log and Capture”, clique no ícone de estrela ao lado do campo de nome caso deseje registrar o clipe como um favorito. Vinculando um clipe de áudio a um clipe de vídeo Como vincular um clipe de áudio a um clipe de vídeo na lista de mídias: Selecione um clipe de vídeo que não contenha canais de áudio. Clique no clipe de vídeo com o botão direito do mouse e selecione “Link Audio File” no menu contextual. Navegue até o arquivo de áudio que você deseja vincular e clique em “Open”. O vídeo e o áudio serão vinculados na lista de mídias. A lista de mídias fornece uma indicação altamente visível de que os clipes de vídeo e áudio estão vinculados. Agora você pode reproduzir o clipe vinculado ou masterizá-lo para fita. Excluindo clipes e ficheiros Para excluir clipes, selecione os clipes indesejados e pressione a tecla backspace no seu teclado. Esta ação excluirá os clipes somente da lista de mídias e eles permanecerão armazenados em disco com segurança. Para excluir ficheiros, clique dentro de um ficheiro com o botão direito do mouse e selecione “Delete Bin”. Esta ação excluirá o ficheiro e quaisquer clipes em seu interior. Esta ação excluirá os clipes somente da lista de mídias e eles permanecerão armazenados em disco com segurança. 776Blackmagic Media ExpressCriando um clipe 3D Como adicionar um clipe 3D estereoscópico à lista de mídias: Selecione um formato de vídeo do projeto 3D com a mesma taxa de quadros que sua mídia 3D. Importe o arquivo “olho esquerdo” para a lista de mídias. Clique com o botão direito do mouse no arquivo correspondente ao olho esquerdo e selecione “Set right eye clip” no menu contextual. Caso o clipe do olho direito tenha sido capturado pelo Media Express anteriormente, o vídeo do olho direito será nomeado com o texto “_right”. Selecione um formato de vídeo do projeto 3D. A lista de mídias fornece uma indicação altamente visível de que os clipes de vídeo e áudio estão vinculados. Os clipes de olho esquerdo e direito são exibidos lado a lado na janela “Video Preview”, indicando um projeto de vídeo 3D. A lista de mídias fornece uma indicação altamente visível de que os clipes de vídeo e áudio estão vinculados. Caso os olhos esquerdo e direito de um clipe estéreo 3D tenham sido carregados de maneira invertida: Clique com o botão direito do mouse no clipe 3D na lista de mídias. Selecione “Swap Eyes” no menu contextual. Pesquisando na Lista de Mídias Os clipes podem ser facilmente encontrados em um projeto. Basta digitar o nome dos seus clipes no campo de pesquisa na parte superior da lista de mídias. Quando utilizada em conjunto com o recurso “Favoritos”, a pesquisa será restrita aos seus clipes favoritos para que você veja uma lista mais curta de clipes encontrados. Digite no campo de busca para encontrar clipes. 777Blackmagic Media ExpressModos de gravaçãoMaster para fitaHabilitar/desabilitar canais de áudioPontos de entrada/saída Editando Arquivos de Vídeo e Áudio para Fita Embora geralmente utilizemos a expressão masterizar ou editar para “fita”, não importa se o seu deck utiliza fitas ou discos. Como masterizar seus clipes: Selecione os clipes que deseja enviar à fita. Clique na aba azul “Edit to Tape”. Configure o ponto de entrada e tipo de edição. Inicie a masterização para fita. Selecionando clipes para masterização Na lista de mídias, selecione os clipes que deseja masterizar para fita. Você pode inclusive inserir clipes que contenham somente áudio multicanal para substituir a trilha de áudio master de uma fita master. Caso deseje enviar seus clipes favoritos para a fita, clique no ícone de favoritos (estrela) na parte superior da lista de mídias para exibir seus favoritos e ocultar todos os outros clipes. Em seguida, selecione os clipes favoritos que você deseja enviar para a fita. Clique no ícone de favoritos (estrela) na parte superior da lista de mídias para exibir apenas os seus favoritos. Inserir e Montar em fita Clique na aba “Edit to Tape”. Defina o ponto de entrada da fita inserindo o código de tempo no campo “In” ou colocando a fita no ponto de entrada desejado através do controle de transporte e, em seguida, clicando no botão “Mark In”. Caso nenhum ponto de saída seja inserido, o Media Express definirá a duração da edição como a duração total dos clipes na lista de mídias. Caso um ponto de saída seja configurado, o Media Express interromperá a gravação quando o ponto de saída for atingido, mesmo que alguns clipes não tenham sido transferidos. 778Blackmagic Media ExpressDois clipes foram selecionados para gravação em fita. Escolha masterização para fita usando o modo “Assemble” ou “Insert”. Em seguida, pressione o botão “Master”. O modo “Preview” simula o processo de edição mas não grava em fita. Este modo permite que você verifique o ponto de edição. As operações de pré-visualização devem ser sempre verificadas em monitores conectados diretamente à saída do deck. Isso permite que você visualize o vídeo já em fita, assim como o novo vídeo. Caso o recurso “Record Inhibit” esteja habilitado no deck ou na fita, o Media Express irá alertá-lo quando você clicar no botão “Master”. Desabilite o recurso “Record Inhibit” antes de tentar novamente. Selecione os canais de vídeo e áudio que deseja transferir através dos botões habilitar/ desabilitar trilha. Desabilite o canal de vídeo caso deseje transferir somente áudio. Configure o número de canais de áudio que deseja masterizar. Clique no ícone de favorito (estrela) na parte superior da lista de mídias para exibir apenas os seus favoritos. Dois clipes foram selecionados para gravação em fita. Configure o número de canais de áudio que deseja masterizar. Capturando Vídeo H.265 Como capturar vídeo usando o codificador H.265 integrado ao Blackmagic UltraStudio 4K Extreme: 1 Abra as preferências do Media Express e configure “Capture File Format” para MP4 H.265. 2 Configure a taxa de bits para a sua captura H.265 clicando no botão “Quality”, localizado ao lado do campo “Capture File Format”, e arrastando o deslizador “Encoding Settings” para a esquerda ou direita. Feche a janela “Encoding Settings” para confirmar a sua configuração. DICA Para mais informações sobre as configurações de taxa de bits e captura H.265, consulte a próxima seção deste manual, ‘Codificador H.265 Físico’. 779Blackmagic Media ExpressCodificador H.265 Físico Capturando Vídeo H.265 com UltraStudio 4K Extreme O Blackmagic UltraStudio 4K Extreme possui um poderoso codificador H.265 integrado que permite capturar o vídeo H.265 em tempo real. Isso lhe dá a capacidade de capturar vídeo usando tecnologia de codificação que mantém uma qualidade de vídeo impressionante na menor taxa de bits possível. Para capturar vídeo H.265 usando Blackmagic UltraStudio 4K Extreme, configure o formato de captura nas preferências do Media Express como MP4 H.265. Como capturar vídeo usando o codificador H.265 integrado: 1 Inicie o software Blackmagic Media Express. Abra as preferências do Media Express e configure “Capture File Format” como MP4 H.265. 2 Configure a taxa de bits para a sua captura H.265 clicando no botão “Quality”, localizado ao lado do campo “Capture File Format”, e arrastando o deslizador “Encoding Settings” para a esquerda ou direita. Feche a janela “Encoding Settings” para confirmar a sua configuração. Seu Blackmagic UltraStudio 4K Extreme está pronto para codificar vídeo H.265 usando o Blackmagic Media Express. Para mais informações sobre captura e reprodução de vídeo usando Media Express, consulte a seção ‘Blackmagic Media Express’ neste manual. Configurando a Taxa de Bits A taxa de bits padrão é configurada como 15 Mb/s, que é ideal para vídeos Ultra HD de alta qualidade transmitidos via streaming online, mas você pode configurá-la entre 3 e 50 Mb/s. Para streaming de vídeos HD online, recomenda-se uma taxa de 3 a 5 Mb/s. Arraste o deslizador de “Encoding Settings” para a esquerda se você precisar capturar vídeo com um tamanho de arquivo menor e uma taxa de bits mais baixa; ou arraste para a direita se os tamanhos dos arquivos não forem um problema e você quiser a melhor qualidade de vídeo possível. Definir uma taxa de bits muito baixa resultará em artefatos de compressão em sua imagem, como macroblocagem, pixelamento ou posterização. No entanto, o codificador H.265 físico é muito eficiente e minimiza o aparecimento de artefatos, assim é possível configurar uma taxa de bits mais baixa do que você normalmente faria para H.264 e ainda manter uma ótima qualidade de vídeo. 780Codificador H.265 FísicoConfigure a taxa de bits para a captura H.265 clicando no botão “Quality” e arrastando o deslizador “Encoding Settings” para a esquerda ou direita. Ao codificar vídeo H.265, ou realizar qualquer tipo de codificação de vídeo para streaming online, é importante considerar alguns fatores, como a largura de banda do seu sistema de entrega, a quantidade de movimento e contraste entre os quadros do seu vídeo e a taxa de quadro do seu vídeo. Por exemplo, se houver um grande número de pessoas fazendo o streaming do seu vídeo, talvez seja necessário reduzir a taxa de bits da sua codificação para que os usuários com conexões de internet mais lentas possam assistir sem interrupções. Taxas de bit mais elevadas são melhores para conteúdo de vídeo com muito contraste e movimento entre os quadros, como brilhante para escuro, ou eventos esportivos de alta energia e gráficos. Vídeos com taxas de quadro elevadas também exigem taxas de bit mais elevadas em comparação com os vídeos de taxas de quadro mais baixas. Muitas vezes, a escolha da taxa de bits para a sua codificação pode ser um processo experimental em busca da melhor qualidade de vídeo com o menor tamanho de arquivo, portanto vale a pena testar uma variedade de ajustes de taxa de bits para obter os melhores resultados. Blackmagic Disk Speed Test O que é o Blackmagic Design Disk Speed Test? O Blackmagic Design Disk Speed Test mede o desempenho de leitura e gravação de formatos de vídeo e taxas de quadros em mídias de armazenamento. O Disk Speed Test é incluso com o software Desktop Video e está disponível para download gratuito na App Store para macOS. As configurações do Disk Speed Test podem ser acessadas ao clicar no ícone de engrenagem, logo acima do botão “Start”. Selecionar Drive de Destino Clique em “Select Target Drive” e certifique-se que você tenha permissões de leitura e gravação. Salvar Captura de Tela Clique em “Save Screenshot” para salvar uma captura de tela dos resultados. 781Blackmagic Disk Speed TestStress O nível de stress pode ser configurado entre 1 GB e 5 GB em incrementos de 1 GB. A configuração padrão é 5 GB, que fornecerá os resultados mais precisos. Abra o menu “Settings” e clique no ícone de engrenagem. Ajuda do Disk Speed Test Clique em “Disk Speed Test Help” para abrir o manual do Blackmagic Disk Speed Test em PDF. Sobre o Disk Speed Test “About Disk Speed Test” mostra qual versão do software Disk Speed Test está sendo executada. Start Clique no botão “Start” para iniciar o teste. O Disk Speed Test gravará um arquivo temporário no drive de destino selecionado e, em seguida, fará a leitura. O Disk Speed Test continuará a ler e gravar até que você pare o teste ao clicar no botão “Start” novamente. Will it Work? O painel “Will it Work?” exibe formatos de vídeo comuns e mostra um sinal de verificação ou um X para indicar se o desempenho do disco é adequado. É recomendável realizar vários ciclos de testes para revelar quaisquer formatos de vídeo para os quais o desempenho do sistema possa ser marginal. Caso observe um sinal de verificação e um X alternando entre si para um formato de vídeo, isto indica que o armazenamento em disco não suporta o formato de vídeo de forma eficaz. How Fast? (FPS) O painel de resultados “How Fast? (FPS)” exibe as taxas de quadro que podem ser alcançadas pelo seu drive e devem ser lidas em conjunto com o painel “Will it Work?”. Caso o painel “Will it Work?” exiba um sinal de confirmação verde para 2K DCI 25p em YUV 4:2:2 de 10 bits, mas o painel “How Fast? (FPS)” indicar que apenas um máximo de 25 fps será compatível, o desempenho do armazenamento em disco será muito marginal para ser confiável. 782Blackmagic Disk Speed TestConfigurações Clique neste botão para acessar as configurações antes de executar um teste de velocidade de disco. START Clique neste botão uma vez para iniciar o teste de velocidade de disco. Clique novamente para interromper o teste. How Fast (FPS) Este painel mostra os resultados em quadros por segundo (fps). Will it Work? Este painel mostra quais formatos de vídeo são compatíveis com seu armazenamento em disco. 783Blackmagic Disk Speed TestRemovendo a Placa Mezanino da DeckLink 4K Extreme 12G Como Remover a Placa Mezanino Caso sua placa-mãe não tenha espaço suficiente para acomodar uma placa PCIe de porta dupla, você pode facilmente remover a placa mezanino da DeckLink 4K Extreme 12G. Como remover a placa mezanino: 1 Descarregue a eletricidade estática do seu corpo. Posicione a placa DeckLink de lado em uma superfície plana e limpa, com os contatos PCIe dourados voltados para cima. 2 Na parte inferior da placa DeckLink, localize os dois parafusos que suportam a placa mezanino. Eles são os dois parafusos mais distantes dos conectores BNC. Remova os parafusos cuidadosamente utilizando uma chave Phillips. 3 Segure a base da placa DeckLink pelas extremidades e levante a placa mezanino até que o seu conector ponte se solte do compartimento. 4 Certifique-se que o conector ponte esteja firmemente encaixado na placa mezanino caso você queira reencaixá-lo. 5 Mantenha os dois parafusos apertados no suporte, coloque a placa mezanino em um saco antiestático e armazene em um lugar seguro. Agora você pode instalar sua placa DeckLink 4K Extreme 12G no seu computador usando um compartimento PCIe. Como reencaixar a placa mezanino: 1 Alinhe os dois suportes da placa mezanino com os orifícios dos parafusos em cada lado da base da placa DeckLink e encaixe a placa mezanino cuidadosamente no compartimento do conector ponte. Certifique-se que a placa mezanino esteja encaixada corretamente no compartimento. 2 Prenda os suportes à base da placa DeckLink apertando os parafusos com uma chave Phillips. Tome cuidado para não apertar demais os parafusos. Caso necessite de assistência ou tenha alguma dúvida, visite a central de suporte técnico da Blackmagic Design em www.blackmagicdesign.com/br/support. A placa mezanino da DeckLink 4K Extreme 12G pode ser removida facilmente. 784Removendo a Placa Mezanino da DeckLink 4K Extreme 12GRecuperando uma Placa DeckLink Após uma Atualização Interrompida Se você estiver atualizando uma placa DeckLink e o processo de atualização for interrompido, por exemplo, a alimentação é acidentalmente desconectada do seu computador, isso pode deixar sua placa em um estado inutilizável. No entanto, várias placas DeckLink possuem uma porta USB especial que permite fazer uma recuperação através de uma atualização. Caso sua DeckLink suporte recuperação via USB, a porta USB tipo MiniB estará localizada na parte traseira ou lateral da sua placa. Esta porta USB permite que você plugue o seu computador e atualize sua placa diretamente. Como recuperar uma atualização interrompida em uma placa DeckLink: 1 Desligue o seu computador e desconecte a alimentação. 2 Remova sua placa DeckLink cuidadosamente do compartimento PCIe do seu computador e coloque-a sobre uma superfície estável, como uma mesa ou bancada. É recomendável colocar a placa em um saco antiestático e usar uma pulseira antiestática para evitar o risco de danificar a placa através de um potencial choque elétrico. 3 Plugue um cabo USB na porta USB tipo MiniB na parte traseira ou lateral da sua placa DeckLink. Remova a placa DeckLink do compartimento PCIe do seu computador e plugue-a no seu computador usando a porta USB tipo MiniB na parte traseira ou lateral da sua placa. 4 Plugue a outra extremidade do cabo USB na porta USB do seu computador. 785Recuperando uma Placa DeckLink Após uma Atualização Interrompida5 Conecte a alimentação e ligue o seu computador. Após a sequência de inicialização do seu computador, uma janela de alerta aparecerá pedindo que você atualize a placa. Clique em “Update”. Uma barra de progresso indicará o processo de atualização e informará quando a atualização estiver concluída. Uma vez concluída, desconecte o cabo USB e reinstale a placa no compartimento PCIe do seu computador. OBSERVAÇÃO Não se esqueça de desligar o computador e desconectar a alimentação antes de acessar o compartimento PCIe. Com a sua placa reinstalada, agora você pode alimentar o seu computador. A placa DeckLink será reconhecida pelo seu computador e você poderá continuar com a sua produção. 786Recuperando uma Placa DeckLink Após uma Atualização InterrompidaAjuda Obtendo Ajuda A maneira mais rápida de obter ajuda é visitando as páginas de suporte online da Blackmagic Design e consultando os materiais de suporte mais recentes disponíveis para o seu Desktop Video. Central de Suporte Técnico Online Blackmagic Design O manual, o programa e as notas de suporte mais recentes podem ser encontrados na Central de Suporte Técnico da Blackmagic Design em www.blackmagicdesign.com/br/support. Contatar o Suporte Blackmagic Design Caso não encontre a ajuda que precisa no nosso material de suporte ou no fórum, por favor use o botão “Envie-nos um email” na página de suporte para nos encaminhar uma solicitação de suporte. Como alternativa, clique no botão “Encontre sua equipe de suporte local” na página de suporte e ligue para a sua assistência técnica da Blackmagic Design mais próxima. Verificar a Versão de Software Atualmente Instalada Para verificar qual versão do software Blackmagic Desktop Video Setup está instalada no seu computador, abra o Blackmagic Desktop Video Setup. – No macOS, abra o Blackmagic Desktop Video Setup na pasta Aplicativos. O número da versão do software é exibido ao clicar em “Sobre Blackmagic Desktop Video Setup”. – No Windows 7, clique no botão “Iniciar” e selecione “Todos os Aplicativos”. Desça até a pasta Blackmagic Design > Desktop Video e clique no aplicativo Blackmagic Desktop Video Setup. O número da versão do software é exibido clicando em “Sobre Blackmagic Desktop Video Setup”. – No Windows 8 e 8.1, na página “Iniciar”, digite “Blackmagic” e clique no aplicativo Blackmagic Desktop Video Setup. O número da versão do software é exibido ao clicar em “Sobre Blackmagic Desktop Video Setup”. – No Windows 10, clique no botão “Iniciar” e digite “Blackmagic” no campo de busca. Clique no aplicativo Blackmagic Desktop Video Setup. O número da versão do software é exibido ao clicar em “Sobre Blackmagic Desktop Video Setup”. – No Linux, vá até Aplicativos > Som e Vídeo e dê um clique duplo no aplicativo Blackmagic Desktop Video Setup. O número da versão do software é exibido ao clicar em “Sobre Blackmagic Desktop Video Setup”. Como Obter as Atualizações de Software Mais Recentes Depois que verificar a versão do software Blackmagic Desktop Video Setup instalada no seu computador, visite a Central de Suporte Técnico da Blackmagic Design em www.blackmagicdesign.com/br/support para conferir as últimas atualizações. Embora seja uma boa ideia instalar as últimas atualizações, é recomendável evitar atualizar qualquer software caso esteja no meio de um projeto importante. Para verificar quando o seu driver foi atualizado pela última vez, clique na aba “Sobre” no utilitário Blackmagic Desktop Video. Você também pode gerar um relatório de status do drive clicando no botão “Create”. 787AjudaInformações para Desenvolvedores Devenvolver Aplicativos Personalizados usando Equipamentos Blackmagic Design O SDK DeckLink está disponível para que os desenvolvedores possam controlar equipamentos de vídeo Blackmagic com o seu próprio software personalizado. O SDK DeckLink é compatível com os produtos UltraStudio, DeckLink e Intensity. O SDK DeckLink oferece tanto controle de nível baixo do hardware quanto de interfaces de alto nível para permitir que os desenvolvedores executem tarefas comuns facilmente. As tecnologias suportadas pelo SDK DeckLink incluem: – DeckLink API – Apple QuickTime – Apple Core Media – Microsoft DirectShow Baixando o SDK Blackmagic Design SDK Gratuito O SDK DeckLink pode ser baixado em: www.blackmagicdesign.com/br/support Juntar-se ao Fórum de Desenvolvedores de Software da Blackmagic Design Se você está procurando respostas, comentários ou sugestões sobre tecnologias usadas pelo Blackmagic Design, como codecs, Core Media, APIs, SDK e muito mais, visite o nosso fórum de desenvolvedores. O fórum é um lugar útil para você se comunicar com a equipe de suporte Blackmagic Design e outros membros do fórum que possam responder a perguntas específicas do desenvolvedor e fornecer mais informações. O fórum de desenvolvedores de software se encontra dentro do Fórum Blackmagic Design em forum.blackmagicdesign.com Contatar o Suporte Técnico a Desenvolvedores da Blackmagic Design Caso deseje fazer perguntas fora do fórum de desenvolvedores, por favor entre em contato através do email developer@blackmagicdesign.com 788Informações para DesenvolvedoresInformações Regulatórias Descarte de Resíduos de Equipamentos Elétricos e Eletrônicos na União Europeia O símbolo no produto indica que este equipamento não pode ser eliminado com outros materiais residuais. Para eliminar seus resíduos de equipamento, ele deve ser entregue a um ponto de coleta designado para reciclagem. A coleta separada e a reciclagem dos seus resíduos de equipamento no momento da eliminação ajudarão a preservar os recursos naturais e a garantir que sejam reciclados de uma maneira que proteja a saúde humana e o meio ambiente. Para mais informações sobre onde você pode entregar os resíduos do seu equipamento para reciclagem, por favor entre em contato com a agência de reciclagem local da sua cidade ou o revendedor do produto adquirido. Este equipamento foi testado e respeita os limites para um dispositivo digital Classe A, conforme a Parte 15 das normas da FCC. Esses limites foram criados para fornecer proteção razoável contra interferências nocivas quando o equipamento é operado em um ambiente comercial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado ou usado de acordo com as instruções, poderá causar interferências nocivas nas comunicações via rádio. A operação deste produto em uma área residencial pode causar interferência nociva, nesse caso o usuário será solicitado a corrigir a interferência às suas próprias custas. A operação está sujeita às duas condições a seguir: 1 Este dispositivo não poderá causar interferência nociva. 2 Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar uma operação indesejada. Norma Canadense ISED Este dispositivo cumpre com as exigências canadenses para aparelhos digitais de classe A. Quaisquer modificações ou utilização deste produto fora dos limites previstos poderão anular a conformidade com estas normas. A conexão com interfaces HDMI devem ser feitas com cabos HDMI protegidos. Este equipamento foi testado para fins de cumprimento com a sua utilização pretendida em um ambiente comercial. Se o equipamento for usado em um ambiente doméstico, ele poderá causar interferência radioelétrica. 789Informações RegulatóriasInformações de Segurança Para proteção contra choque elétrico, o equipamento deve estar conectado à uma tomada com conexão de aterramento de proteção. Em caso de dúvida, consulte um eletricista qualificado. Para reduzir o risco de choque elétrico, não exponha este equipamento a pingos ou respingos. O produto é adequado para uso em locais tropicais com temperatura ambiente de até 40

Certifique-se de que ventilação adequada seja fornecida ao redor do produto e não esteja restringida. Ao montar o produto em rack, certifique-se de que a ventilação não esteja restringida por equipamentos adjacentes. Não há componentes internos reparáveis pelo operador. Solicite o serviço de manutenção à assistência técnica local da Blackmagic Design. Alguns produtos têm os recursos de conexão para módulos transceptores de fibra óptica com fator de forma SFP. Use apenas módulos SFP ópticos de Laser de classe 1. Módulos SFP recomendados pela Blackmagic Design:
