MANUAL DE UTILIZADOR AHDS204CWT4 NEDIS

Sensor	Sensor da placa principal	Microprocessador integrado industrial
	Sistema operativo Sistema	operativo LINUX integrado
Sistema	Sinal Suporta AHD, IPC, CVBS, TVI, CVI (5 em 1)
	Codificação de vídeo H.264
	Formato de vídeo 4 canais/8 canais 1080p
	Fotograma de vídeo PAL: 1 - 25 FPS/NTSC: 1 - 30 FPS
	Transmissão dupla Suporte
	Interface Porta USB (2), RS485, HDD SATA (máx. 8 GB), VGA, HDMI, CVBS, BNC (4/8), entrada RCA, saída RCA
Gestão de gravação	Modo de gravação Gravação automática/manual/programada/deteção de movimentos/alarme
	Resolução da gravação Autoadaptação
	Reprodução 4 canais 1080p
	Modo de reprodução Instantânea/Pesquisa/Evento
	Modo de segurança USB/Rede
Rede	Protocolo Suporta TCP/IP, UDP, PPPoE, DHCPDDNSNTP etc.
	P2P Cloud	Aplicação N_EYE Pro/www.yunyis.com
	Acesso suportado	Aplicação para telemóvel (iOS/Android), controlo UTC, 3G, WIFI
Alimentação	Alimentação	12 VDC
	Consumo de energia < 15W (sem HDD)
Outros	Condições de funcionamento	-10 - 55 °C/10 - 90% de humidade
	Físico	255 x 215 x 45 mm/< 1,5 kg (sem HDD)

CH01 CH02 2017/08/12 White 1ST/08/03/08/09 NEXA GNTWY CH03 CH04

Figura "A"

• Ligue as câmaras ao gravador com os cabos coaxiais utilizando o conetor BNC
• Utilize o cabo divisor de alimentação para alimentar as câmaras
• Ligue o DVR a uma TV ou ecrã com o conetor preferencial
• Ligue o rato através de USB
• Ligue o gravador à Internet com um cabo Ethernet (se necessário)
• Finalmente, ligue o gravador com o transformador incluído

2. Arranque

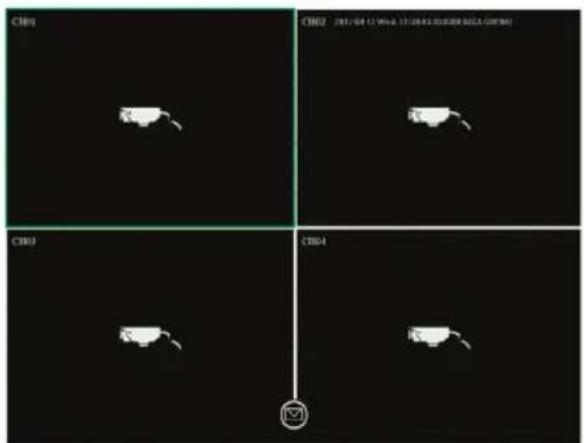

Prima o botão de início e certifique-se de que a TV/monitor está definida para a fonte de entrada correta. O ecrã de monitor ização em tempo real é apresentado conforme ilustrado na figura "A":

3. Navegação

Clique com o botão direito do rato em qualquer ponto no ecrã para aceder ao "Menu de clique do botão direito do rato". É necessário iniciar sessão na primeira tentativa. O nome de utilizador predefinido é admin e a palavra-passe predefinida é 123456. Utilize o botão esquerdo do rato para navegar pelo menu e clique com o botão direito do rato no menu para retroceder.

4. Encerramento

• Clique com o botão direito do rato em qualquer ponto no ecrã para aceder ao "Menu de clique do botão direito do rato", sele cione "Encerrar sistema" e "Fechar", ou
• Mantenha premido o botão de arranque no painel frontal (esta ação não é recomendável uma vez que pode danificar o disco rígido)

5. Recuperação

Em caso de encerramento súbito do sistema, o vídeo em gravação é armazenado automaticamente e, após o reinício, o gravador retoma automaticamente o estado antes do encerramento.

6. Gravação

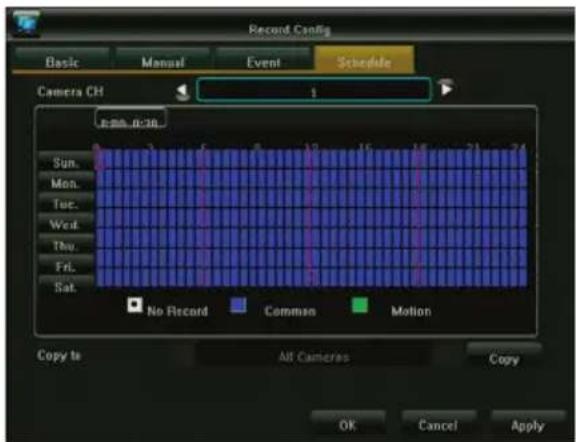

No menu Configuração de gravação pode definir a programação de gravação de cada câmara. Seleccione o modo de gravação preferencial e, em seguida, clique nas faixas horárias individuais ou arraste-as para definir um maior período de tempo ou para abranger vários dias de uma só vez. Branco significa que nenhuma gravação será efetuada nessa faixa horária, azul significa que é uma gravação contínua e verde significa que a gravação apenas será ativada após a deteção de movimento.

A programação pode ser facilmente copiada para uma ou mais câmaras após a sua conclusão. Consulte a figura "B"

7. Deteção de movimentos

No menu de clique do botão direito do rato - menu principal - definições do sistema - modo de saída, é possível ativar a deteção de movimentos e programar várias definições:

- 3 definições de sensibilidade diferentes

• Ações exatas a tomar: grave um ou mais canais, tire um instantâneo, envie um e-mail ou apresente o ecrã total da câmara ativada.
• Definição de área (máscara de movimento): se estiver selecionada, apenas o movimento nas áreas realçadas ativa as ações definidas.

8. Reprodução

Durante a visualização das gravações anteriores, é apresentada a interface presente na figura "C":

As 4 linhas cronológicas na parte inferior representam os 4 canais diferentes. As áreas com cores diferentes indicam diferentes tipos de gravação (programada, manual, alarme ou ativada por deteção de movimentos).

Arraste a linha cronológica para a esquerda ou para a direita e utilize o botão rotativo do rato para ampliar a linha cronológica. Faça duplo clique numa hora específica para reproduzir a gravação a partir da hora selecionada.

9. Aplicação para telemóvel

Para aceder ao DVR através do seu smartphone, certifique-se de que o DVR está ligado ao router e que a rede está configurada corretamente.

Transfira e abra a aplicação "N_EYE PRO", inicie sessão ou registe a sua conta ou utilize o início de sessão local se pretender aceder apenas a partir da rede local. Adicione o dispositivo utilizando o sinal de mais e selecione Dispositivo de rede. Digitalize o código QR apresentado no DVR em P2P Cloud ou copie os parâmetros de rede solicitados. A aplicação deteta automaticamente o número de câmaras neste DVR. Depois de guardar, serão apresentadas todas as câmaras que foram adicionadas. Pode ligar e desligar câmaras específicas no canto superior direito. Outras opções da aplicação incluem a reprodução e gravação manual no smartphone.

Cor da imagem	Luminosidade
	Contraste
	Croma
	Saturação
Definições do modo de vídeo	AHD
	TVI
	AUTOMÁTICO
	CVI
Ampliação eletrónica	Clique e arraste a imagem inferior direita para ampliar
Controlo PTZ	não aplicável às nossas câmaras
Consulta de vídeo	Selecione a data, a câmara e procure gravações na linha cronológica inferior
	Pausa/reproduzir Pause/repr	Video	atual
	Parar Pare o vídeo, todos os erfasso fechados
	Avanço/retrocesso rápido	Avo	so rápido de vídeo
	Velocidade lenta/rápida	Repe	a uma velocidade de 1X/2X/4X/8X/16X
	Modo de divisão de ecrã	Muc	do de divisão de ecrã de reprodução
	Segurança Entre na página de segurança
	Captura Capture uma imagem canal selecionado
	Ecrã total Clique uma vez para entrar no ecrã total
	Ampliação eletrónica Utilize	O para arastar a área do canto inferior direito para ampliar
	Sair da reprodução Saia da	para de reprodução para regressar à página de pré-visualização
Menu principal	Segurança
	Configuração da gravação	Básica/manual/evento	Canal	Predefinido como canal 1, selecione o canal correspondente para definir.
			Tipo de transmissão	A transmissão de vídeo representa um vídeo separado e a transmissão composta representa vídeo e aúdio
			Qualidade de vídeo	Selecione uma qualidade de imagem diferente de acordo com as suas necessidades.
			Resolução	Automaticamente, de acordo com o sinal fornecido pela câmara para identificar a resolução correspondente.
			Limite de taxa de bits	Pode selecionar valores diferentes nas opções do lado esquerdo e direito. Pode definir igualmente este limite.
			Taxa de fotogramas	Pode selecionar um valor diferente no lado esquerdo e direito. A predefinição é "taxa de fotogramas total".
		Programação	Canal	Selecione a câmara na qual pretende definir a programação de gravação.
			Selecione o tipo pretendido de gravação (Nenhuma, Comum ou Movimento)
			Clique e arraste para definir a programação para toda a semana
			Depois de definir a programação, copie a programação para outras câmaras se necessário.
	Definição do Sistema	Modo de saída	Saída de menu	Nome da Câmara	Este nome é apresentado no canto superior esquerdo da apresentação do canal.
				Mosaico da câmara	Defina até 4 áreas a bloquear na gravação (por motivos de segurança/privacidade).
				Perda de vídeo	Defina a ação necessária quando é detetada perda de sinal.
				Deteção de movimentos	Defina a sensibilidade.
					Defina as ações necessárias, como a gravação de um ou mais canais ou apresentação de ecrã total.
					Definição de área (máscara de movimento): apenas o movimento nas áreas realizadas ativa a gravação.
				Definições de cor	Defina o brilho, contraste, croma e saturação de cada canal individualmente.
			Configuração de saída	Transparência de menu	Defina a transparência de fundo dos itens de menu.
				Duração da proteção de ecrã	Defina a hora em que o ecrã se desliga automaticamente
				Resolução	Defina a resolução enviada através da saída VGA e HDMITM

Menu principal	Definição do Sistema del sistema	Configuração do sistema	Nombre de dispositivo
			Fin de sesión automático
			Estándar de vídeo
			Idioma
			Hora del sistema
			Formato de fecha
			Formato de hora
			Zona horaria
			Horario de verano
		Gestão de utilizadores	Añadir usuario
			Eliminar usuario
			Editar usuario
			Autorización de usuario
		Informações da versão
		Atualização do sistema
	Hard Disk Management	Tipo de disco	Apresenta o código do modelo de produto
		Capacidade do disco	Apresenta a capacidade total disponível do disco
		Espaço livre	Apresenta a capacidade restante do disco
		Estado	Estado de funcionamento atual do disco
		Inicializar o disco rígido	Inicie a operação de formatação do disco (operação necessária antes da primeira utilização)
	Parâmetros de rede	Básico	Tipo de placa de rede	Selecione placas de rede diferentes de acordo com as suas necessidades
			Obtenha automaticamente o endereço IP
			Atualização	É possível obter novamente uma concessão DHCP
			Endereço IP
			Máscara de subnet
			Gateway
			Endereço MAC	Apresente o endereço físico da interface de rede atual; não é possível modificá-lo.
			Modo WLAN	São necessárias várias placas de rede para definir o router padrão; pode visitar a rede externa através deste canal.
		Configuração avançada	Definir parâmetros DDNS
			Definições de e-mail
			PPPOE
			Definição da porta
	Alarm Management	Entrada de alarme	Canal
			Estado de alarme
			Hora de alarme
			Modo de ligação
			Copiar para outros canais
		Saída de alarme	Canal
			Atraso do alarme de saída
			Hora de alarme
			Copiar para outros canais
		Configuração de exceção
Informações do sistema	Estatística de transmissão
	Informações de registo
	Exportar configuração
	Importar configuração
