Produkttyp	Övervakningskamera (DVR-system + 4 kameror)
Varumärke	Nedis
Modell	AHDS204CWT4
Antal kanaler	4
Inspelningsupplösning	Upp till 1080p (AHD/TVI/CVI)
Signaltyp	AHD, TVI, CVI, AUTO
Inspelningslägen	Kontinuerlig, schemalagd, rörelsedetektion
Rörelsedetektion	Ja, 3 känslighetsnivåer och anpassningsbara zoner
Fjärrvisning	Mobilapp N_EYE PRO (iOS och Android)
Anslutningsmöjligheter	Ethernet RJ45, VGA- och HDMI-utgångar, USB-portar, BNC-ingångar
Strömförsörjning	Nätadapter ingår (DVR) och strömfördelare för kameror
Hårddisk	Intern SATA-hårddisk (ingår ej)
Gränssnittsspråk	Flerspråkigt (inklusive franska)
Uppspelningsfunktioner	Snabb framåt/bakåt, paus, zoom, skärmdump
Säkerhetskopiering	Via USB-minne via USB-port
Säkerhet	Användarnamn och lösenord kan ställas in (standard: admin / 123456)
Underhåll	Rengör enheten med en torr, mjuk trasa
Medföljande tillbehör	Koaxialkablar, mus, nätadapter
Kamerakompatibilitet	AHD, TVI, CVI, analoga

Vanliga frågor - AHDS204CWT4 NEDIS

Hur återställer jag ett glömt lösenord?

Som standard är användarnamnet admin och lösenordet är 123456. Om du har ändrat lösenordet och glömt det måste du kontakta teknisk support. Ingen återställningsprocedur beskrivs i manualen.

Hur konfigurerar jag rörelsedetektion?

Gå till Snabbmeny > Huvudmeny > Systeminställning > Utgångsläge. Aktivera rörelsedetektion, ställ in känslighet (3 nivåer), välj åtgärder (inspelning, skärmdump, e-post, helskärm) och definiera detektionszon genom att markera.

Hur kommer jag åt DVR från min smartphone?

Se till att DVR är ansluten till routern. Ladda ner appen N_EYE PRO. Skapa ett konto eller använd lokal session. Lägg till enheten genom att skanna P2P QR-koden på DVR eller ange nätverksparametrarna.

Vad gör jag om kamerabilden är svart?

Kontrollera BNC-anslutningarna på koaxialkablarna. Se till att kamerorna får ström via strömfördelaren. Kontrollera också att monitorn är inställd på rätt ingångskälla.

Hur programmerar jag inspelning vid specifika tider?

I menyn Inspelningsinställningar, välj kanal. Välj inspelningstyp (Ingen, Normal, Rörelse). Klicka och dra på tidslinjen för att definiera tidsintervall. Kopiera schemat till andra kanaler om det behövs.

Hur säkerhetskopierar jag inspelningar till ett USB-minne?

Sätt i ett USB-minne i en USB-port på DVR. I uppspelningsläge, klicka på Säkerhetskopiering-ikonen. Välj tidsperiod och kanaler, starta sedan säkerhetskopieringen.

Vilka kamera typer är kompatibla?

DVR är kompatibel med AHD, TVI, CVI-kameror och vanliga analoga kameror. Maximal upplösning som stöds är 1080p.

Hur stänger jag av DVR korrekt?

Högerklicka för att öppna snabbmenyn, välj Stäng av systemet och sedan Stäng. Undvik att hålla strömknappen intryckt, det kan skada hårddisken.

Hur ändrar jag gränssnittsspråket?

Gå till Huvudmeny > Systeminställning > Systemkonfiguration. I alternativet Språk, välj önskat språk (svenska finns).

Vad gör jag vid plötslig systemavstängning?

DVR sparar automatiskt pågående videor. Efter omstart återgår systemet till senast kända tillstånd. Om problemet kvarstår, kontrollera strömförsörjning och hårddisk.

BRUKSANVISNING AHDS204CWT4 NEDIS

• Anslut kamerorna till inspelaren med koaxialkablarna med hjälp av BNC-kontakten
• Använd effektfördelaren för att förse kamerorna med ström
• Anslut den digitala videospelaren till en tv eller bildskärm med hjälp av en kontakt
  – Anslut musen med hjälp av USB
• Anslut inspelaren till internet med hjälp av en Ethernet-kabel (om så önskas)
  – Slå slutligen på strömmen till inspelaren med den bifogade strömadaptern

2. Uppstart

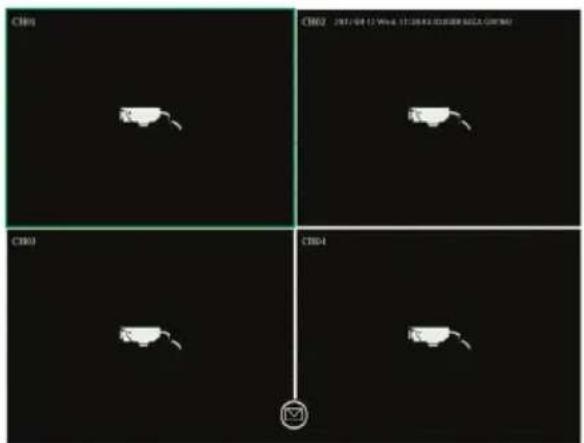

Tryck på startknappen och se till att tv:n/monitorn är inställd på rätt ingångskälla. Den kommer att gå in i realtidsskärmen enligt figur "A":

3. Navigation

Högerklicka var som helst för att komma till "högerklicksmenyn".

Vid första försöket krävs inloggning. Standardanvändarnamnet är admin och standardlösenordet är 123456.

Använd musens vänsterknapp för att navigera runt i menyn. Högerklicka i menyn för att gå tillbaka.

4. Avstängning

– Högerklicka var som helst för att komma till "högerklicksmenyn", välj "Stäng ner system" och "Avsluta" eller
– Tryck under en lång stund in startknappen på frontpanelen (rekommenderas inte eftersom det kan skada härddisken)

5. Återställning

Vid ett plötsligt strömavbrott kommer den video som spelas in att automatiskt sparas och efter omstart kommer inspelaren att automatiskt återuppta den status som var före strömavbrottet.

6. Inspelning

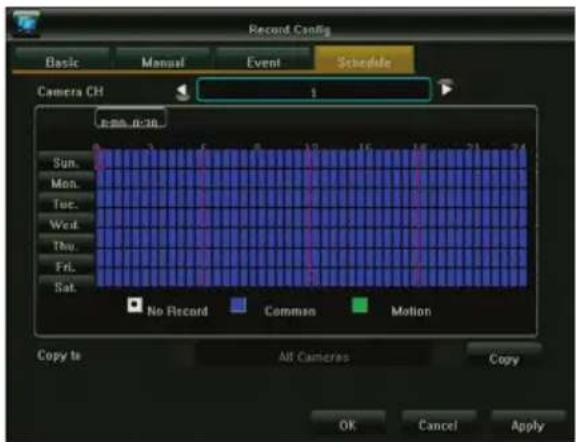

I menyn Record Config (inspelningskonfiguration) kan du ställa in inspelningsschema för varje kamera. Välj inspelningsläge och klicka på de enskilda tidsintervallerna eller dra för att antingen ställa in en större tidszon eller för att täcka in flera dagar åt gången. Vitt innebär att ingen inspelning kommer att göras under den här tidsintervallen, blått innebär ständig inspelning och grönt innebär att inspelning bara kommer att aktiveras när rörelse upptäcks.

När ett schema är avslutat kan det lätt kopieras till en eller fler kameror.

Se figur "B"

7. Rörelseavkänning

I högerklicksmenyn – huvudmenyn – systeminställningar – uteffektläge kan rörelseavkänning aktiveras och olika inställningar kan programmeras:
- 3 olika känslighetsinställningar
– Exakta åtgärder att vidta: spela in en eller flera kanaler, ta en stillbild, skicka e-post eller visa utlöst kamera i fullskärmsläge
– Områdesinställning (rörelsemask): om valt, kommer enbart rörelse i de markerade områdena att utlösa de inställda handlingarna

8. Uppspelning

När du tittar tillbaka på tidigare inspelningar ser gränssnittet ut som i figur "C":

De 4 grå tidslinjerna längst ner representerar de 4 olika kanalerna. Olikfärgade områden indikerar olika typer av inspelning (tidsin ställd, manuell, larm eller utlöst av rörelseavkänning).

Dra tidslinjen till vänster eller höger för att skrolla i tid, använd skrollningshjulet på din mus för att zooma i tidslinjen.

Dubbelklicka på en specifik tid för att spela upp inspelningen med start från den valda tiden.

9. Mobil-app

För åtkomst till den digitala videospelaren på din smartphone behöver du se till att den digitala videospelaren är uppkopplad till routern och att nätverket är korrekt konfigurerat.

Ladda ner och öppna appen "N_EYE PRO", logga in eller registrera ditt konto eller använd lokal inloggning om du bara behöver tillgång från det lokala nätverket. Lägg till enhet med hjälp av plustecknet och välj Network Device (nätverksenhet). Skanna QR-taggen som visas på den digitala videospelaren under P2P-molnet eller kopiera de begärda nätverksparametrarna. Appen upptäcker automatiskt antalet kameror på denna digitala videospelare. När du har sparat kommer du att se alla kameror som lagts till. I övre högra hörnet kan specifika kameror sättas på och stängas av. Andra alternativ i appen omfattar uppspelning och manuell inspelning på smartphone.

Bildfärg	Ljuststyrka
	Kontrast
	Färgstyrka
	Mättnad
Inställningar för videoläge	AHD
	TVI
	AUTO
	CVI
Elektronisk zoom	Klicka och dra i bildens nedre högra hörn för att zooma in
PTZ-kontroll	inte tillämpbar med våra kameror
Videoförfrågan	Välj datum, kamera och sök efter inspelningar i nedre tidslinjen
	Pausa/Spela Pausa/spela akt
	Stopp Stoppa video, alla skä
	Snabbspolning framåt/bakåt		Video snabbspolning framåt/bakåt
	Långsamt/Snabbt Spela vid		pastigheten 1X/2X/4X/8X/16X
	Skärmuppdelningsläge Bytt		opdelningsläge för uppspelning
	Säkerhetskopiering Gå in på		kopieringssidan
	Stillbild Ta en stillbild på vak
	Fullskärm Klicka en gång för		visning
	Elektronisk zoom Använd min		dra i nedre högra hörnet för att zooma in
	Avsluta uppspelning Lämna		gningssidan, återgå till förhandsvisningssidan
Huvudmeny	Säkerhetskopiering
	Inspelnings konfiguration	Grundläggande/Manuell/Händelse	Kanal	Kanal 1 som standard, välj motsvarande kanal som inställning.
			Strömningstyp	Videoströmning representerar en separat video, sammansatt strömning representerar video och ljud
			Videokvalitet	Beroende på dina behov, välj en annan bildkvalitet.
			Upplösning	Automatiskt, enligt signalen som avges från kameran som identifierar motsvarande upplösning.
			Begränsning i bithastighet	I vänster- och högeralternativen kan du välja olika värden. Också möjligt att ställa in denna gräns själv.
			Bildrutehastighet	Till vänster och höger kan du välja ett annat värde. Standard är "full bildrutehastighet".
		Schema	Kanal	Välj den kamera du vill ställa in inspelningsschemat för
			Välj önskad inspelningstyp (ingen, vanlig eller rörelse)
			Klicka och dra för att ställa in schemat för hela veckan
			När du har ställt in schemat kan du kopiera schemat till andra kameror vid behov.
	Systeminst.	Utgångsläge	Menyutgång	Kameranamn	Det här namnet visas i översta vänstra hörnet på kanalens skärm.
				Kameramosaik	Definiera upp till 4 täckningsområden som blockeras i inspelningen (av säkerhets-/integritetsskäl).
				Förlust av video inspelning	Ställ in den handling som krävs när signalförlust upptäcks.
				Rörelseavkänning	Ställ in känslighet.
					Ställ i de handlingar som ska ha fullskärmsvisning, tex inspelning på en eller flera kanaler.
					Områdesinställning (rörelsemask); enbart rörelse i de markerade områdena kommer att utlösa inspelning.
				Färginställningar	Ställ in ljusstyrka, kontrast, färgstyrka och mättnad separat för varje kanal.
			Utgångs konfiguration	Menytransparens	Ställ in transparensen för menyaltemativens bakgrund.
				Skärmsläckartid	Ställ in den tid då skärmen automatisk ska stängas av
				Upplösning	Ställ in den upplösning som skickats via VGA- och HDMITM-utgångarna

Main Menu	Systeminst.	System konfiguration	Enhet. namn
			Automatisk utloggning
			Videostandard
			Språk
			Systemtid
			Datumformat
			Tidsformat
			Tidszon
			Sommartid
		Användarhantering	Lägg till användare
			Radera användare
			Redigera användare
			Användarbehörighet
		Versionsinfo
		Systemuppdatering
	Hantera hårddisk	Härddisktyp	Visar produktmodellens kod
		Härddiskutrymme	Visar hårddiskens totala tillgängliga utrymme
		Ledigt utrymme	Visar hårddiskens återstående utrymme
		Status	Hårddiskens aktuella arbetsstatus
		Formatera hårddisken	Starta funktionen för formatering av hårddisken (krävs innan första användningen)
	Nätverks parametrar	Grundläggande	Nätverkskortstyp	Välj olika nätverkskort baserat på dina behov
			Erhåll IP-adress automatiskt
			Uppdatering	Kan återfå DHCP-lease
			IP-adress
			Nätmask
			Gateway
			MAC-adress	Visa fysisk adress för aktuellt nätverksgränssnitt, kan ej ändras.
			WLAN-läge	Ett kort för flera nätverk krävs för att ställa in standardroutern, kan besöka det externa nätverket genom den här kanalen.
		Avancerad konfiguration	Ställ in DDNS-parametrar
			E-postinställningar
			PPPOE
			Portinställning
	Alarm Management	Larmingång	Kanal
			Larmstatus
			Larmtid
			Kopplingsläge
			Kopiera till andra kanaler
		Larmutgång	Kanal
			Larmförseningsutgång
			Larmtid
			Kopiera till andra kanaler
		Undantagskonfiguration
System Info	Strömningsstatistik
	Logginfo
	Exportkonfiguration
	Importkonfiguration
Sensor	Bundkortsensor Indlejret Industrimikroprocessor
	Operativsystem Indlejret L	NUX-operativsystem
System	Signal Understøtter AHD, IPC, CVBS, TVI, CVI (5-i-1)
	Videokodning H.264
	Videoformat 4K/8K 1080p
	Videoramme P AL: 1-25 BPS / NTSC: 1-30 BPS
	Dobbeltstream	Support
	Brugerflade USB-port (2x), RS485, SATA HDD (maks. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA-indgang, RCA-udgang
Optagelsesstyring	Optagelsestilstand Automatisk / Manuel / Planlagt / Bevægelsesregistrering / Alarmoptagelse
	Optagelsesopløsning	Selvadaption
	Afspilning 4-K, 1080p
	Afspilningstilstand ∅jeblikkelig / Søg / Hændelse
	Backuptilstand USB / Netværk
Netværk	Protokol Understøtter TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP osv.
	P2P Cloud N_EYE Pro APP / www.yunyis.com
	Understøttet adgang Mobilapp (iOS / Android), UTC-styring, 3G, Wi-Fi
Strømforsyning	Strømforsyning	12 VDC
	Strømforbrug < 15 W (ingen HDD)
Andet	Driftsforhold	-10 - 55 °C / 10 - 90 % luftfugtighed
	Fysisk	255 x 215 x 45 mm / < 1,5 kg (ingen HDD)

CH01 CH02 2017/08/12 White 1ST/08/03/08/09 NEXA GNTWY CH03 CH04

Figur "A"
