MANUAL DE USUARIO AHDS204CWT4 NEDIS

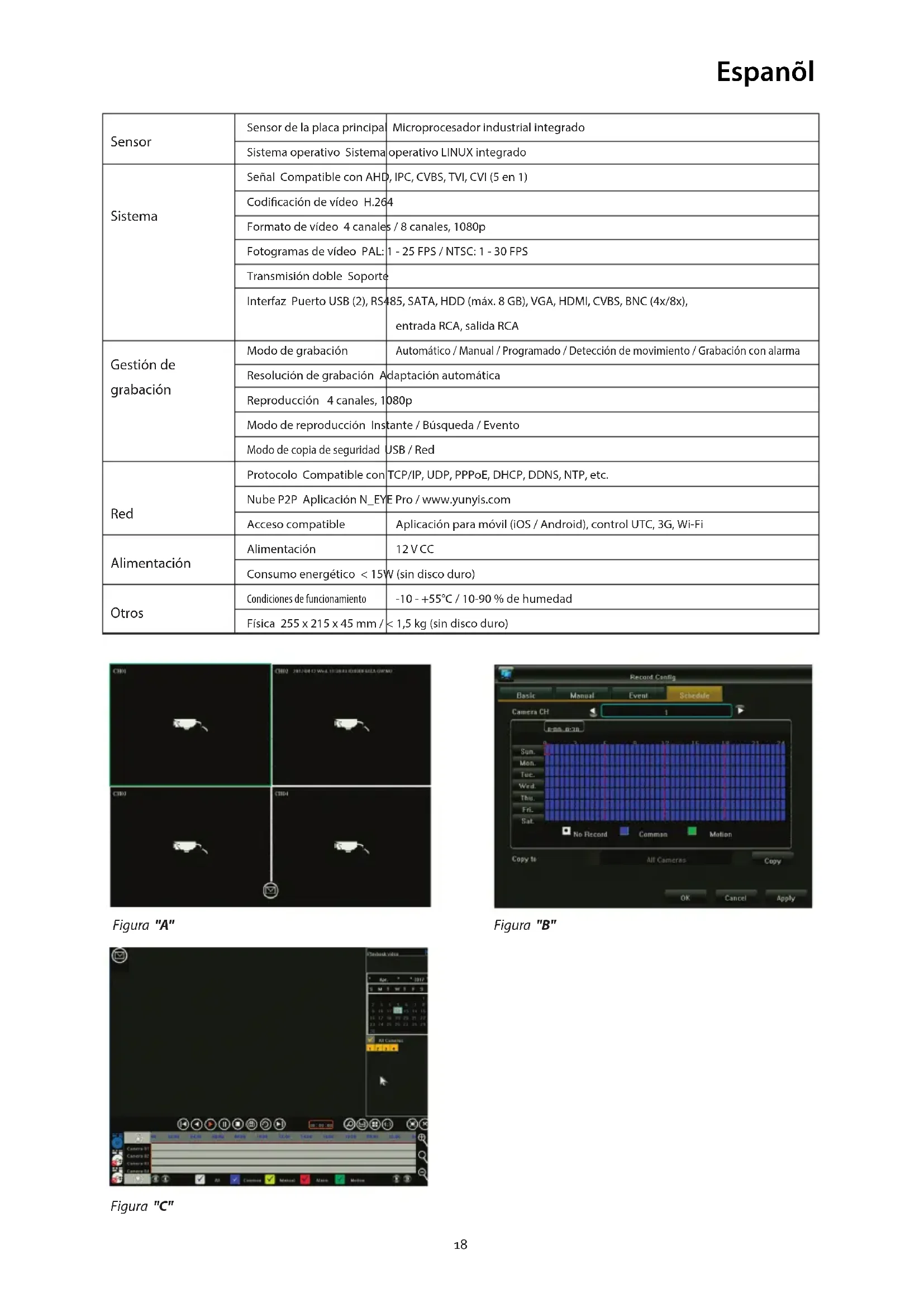

Sensor	Sensor de la placa principal	Microprocesador industrial integrado
	Sistema operativo Sistema	operativo LINUX integrado
Sistema	Señal Compatible con AHD, IPC, CVBS, TVI, CVI (5 en 1)
	Codificación de vídeo H.264
	Formato de vídeo 4 canales / 8 canales, 1080p
	Fotogramas de vídeo PAL: 1 - 25 FPS / NTSC: 1 - 30 FPS
	Transmisión doble Soporte
	Interfaz Puerto USB (2), RS485, SATA, HDD (máx. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), entrada RCA, salida RCA
Gestión de grabación	Modo de grabación	Automático / Manual / Programado / Detección de movimiento / Grabación con alarma
	Resolución de grabación Adaptación automática
	Reproducción 4 canales, 1080p
	Modo de reproducción Instante / Búsqueda / Evento
	Modo de copia de seguridad USB / Red
Red	Protocolo Compatible con TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, etc.
	Nube P2P Aplicación N_EYE Pro / www.yunyis.com
	Acceso compatible	Aplicación para móvil (iOS / Android), control UTC, 3G, Wi-Fi
Alimentación	Alimentación	12 V CC
	Consumo energético < 15W (sin disco duro)
Otros	Condiciones de funcionamiento	-10 - +55°C / 10-90 % de humedad
	Física 255 x 215 x 45 mm / < 1,5 kg (sin disco duro)

CH01 CH02 2017/08/12 White 1ST/08/03/08/09 NEXA GNTWY CH03 CH04

Figura "A"

• Conecte las cámaras al grabador con los cables axiales mediante un conector BNC
• Utilice el divisor de alimentación para alimentar las cámaras
• Conecte el DVR a un televisor o monitor utilizando el conector preferido
• Conecte el ratón a través del puerto USB
• Conecte el grabador a Internet con un cable Ethernet (si lo desea)
• Por último, encienda el grabador con el adaptador de alimentación incluido

2. Puesta en marcha

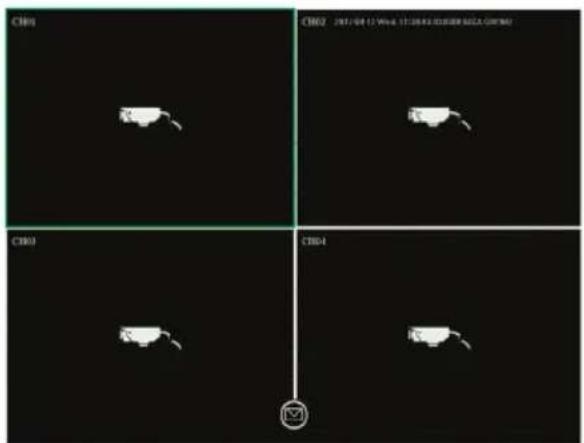

Pulse el botón de inicio y asegúrese de que el televisor o el monitor están conectados a la fuente de entrada correcta. Pasará a la pantalla de monitorización en tiempo real, como se muestra en la Figura "A":

3. Navegación

Haga clic con el botón derecho en cualquier lugar para acceder al menú contextual.

Es necesario iniciar sesión en el primer intento. El nombre de usuario predeterminado es admin y la contraseña predeterminada es 123456. Utilice el botón izquierdo del ratón para navegar por el menú; haga clic con el botón derecho en el menú para volver.

4. Apagado

• Haga clic con el botón derecho en cualquier lugar para acceder al menú contextual, seleccione "Apagar sistema" y luego "Cer rar"; o bien,
• Mantenga pulsado durante cierto tiempo el botón de inicio en el panel frontal (no es recomendable porque puede dañar el disco duro)

5. Recuperación

Si el sistema se apaga repentinamente, el vídeo de la grabación se almacenará automáticamente. Después de reiniciar, el graba dor continuará automáticamente en el estado que tenía antes de apagarse.

6. Grabación

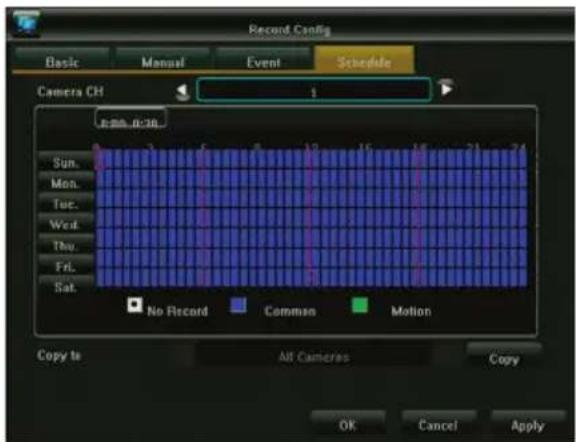

En el menú Vídeo config puede establecer la programación de grabación de cada cámara. Seleccione el modo de grabación preferido y haga clic en los periodos de tiempo individuales o arrastre para establecer un periodo de tiempo mayor o varios días a la vez. El color blanco significa que no se grabará en ese periodo de tiempo, el azul indica grabación constante y el verde que la grabación solo se activa si se detecta movimiento. Después de finalizar la programación, se puede copiar fácilmente para una o más cámaras. Consulte la figura "B"

7. Detección de movimiento

En el menú contextual del botón derecho del ratón > menú principal > configuración del sistema > modo de salida, se puede activar la detección de movimiento y programar diferentes ajustes:

- 3 ajustes de sensibilidad diferentes

- Acciones exactas que se pueden realizar: grabar uno o más canales, tomar una instantánea, enviar un correo electrónico o mostrar la cámara activada a pantalla completa.

- Configuración área (máscara de movimiento): si se selecciona, solo el movimiento en las áreas resaltadas activa las acciones establecidas.

8. Reproducción

Cuando se reproducen grabaciones anteriores, se muestra la interfaz que aparece en la figura "C":

Las cuatro líneas de tiempo en color gris de la parte inferior representan los 4 canales diferentes. Las áreas de distintos colores indican los diferentes tipos de grabación (programada, manual, con alarma o activada por detección de movimiento).

Mueva la línea de tiempo hacia la izquierda o hacia la derecha para desplazarse en el tiempo; utilice la rueda del ratón para hacer zoom en la línea de tiempo. Haga doble clic en un momento concreto del tiempo para reproducir la grabación a partir del momento seleccionado.

9. Aplicación para móvil

Para acceder al DVR desde el smartphone, asegúrese de que el DVR está conectado al router y que la red está configurada cor rectamente. Descargue y abra la aplicación "N_EYE PRO". Inicie sesión, registre una cuenta o utilice un acceso local si solo necesita acceder desde la red local. Añada un dispositivo con el signo más y seleccione Dispositivo de red. Escanee la etiqueta QR que se muestra en el DVR en Nube P2P o copie los parámetros de red solicitados. La aplicación detecta automáticamente el número de cámaras de este DVR. Después de guardar, verá todas las cámaras que se han añadido. En la esquina superior derecha, se pueden activar y desactivar cámaras en particular. La aplicación incluye otras aplicaciones, como la reproducción y la grabación manual en el smartphone.

Color de la imagen	Brillo
	Contraste
	Croma
	Saturación
Configuración del modo de vídeo	AHD
	TVI
	AUTO
	CVI
Zoom electrónico	Haga clic y arrastre en la imagen inferior derecha para ampliar
Control PTZ	no se aplica a nuestras cámaras
Consulta de vídeo	Seleccione la fecha y la cámara, y busque grabaciones en la línea de tiempo de la parte inferior
	Pausa / Reproducir Pausa /	R	video actual
	Detener Detener vídeo; toda pantallas cerradas
	Avance / retroceso rápido	Av	roceso rápido de vídeo
	Lento / rápido Reproduzca en el velocidad de 1X / 2X / 4X / 8X / 16X
	Modo de división de pantalla	C	a modo de división de pantalla de reproducción
	Copia de seguridad Acceda a página de copia de seguridad
	Capturar Se captura la image canal se seleccionado
	Pantalla completa Haga clic y vez para activar la pantalla completa
	Zoom electrónico			Con el ratón, arrastre en el área de la esquina inferior derecha para aumentar el zoom
	Salir de la reproducción Salir	pantalla	de reproducción y volver a la página de vista previa
Menú principal	Backup
	Configuración de grabación	Básica / Manual / Evento	Canal	Seleccione el canal correspondiente que desea ajustar (se selecciona el canal 1 de forma predeterminada)
			Tipo de clasificación	La transmisión de vídeo representa un vídeo individual, mientras que la transmisión compuesta representa el vídeo y el audio
			Calidad de vídeo	Selecciones una calidad de imagen diferente según sus necesidades.
			Resolución	Se establece de forma automática según la señal que ofrece la cámara para identificar la resolución correspondiente.
			Límite de velocidad de bits	Puede seleccionar valores diferentes en las opciones de la izquierda y la derecha. También puede establecer estos valores manualmente.
			Frecuencia de fotogramas	Puede seleccionar un valor diferente a la izquierda y a la derecha. El valor predeterminado es "frecuencia de fotogramas completa".
		Lista	Canal	Seleccione la cámara para la que desea configurar la programación de grabación.
			Seleccione el tipo deseado de grabación (Sin grabación, Común o Movimiento)
			Haga clic y arrastre para definir la programación para toda la semana
			Después de configurar la programación, cópiela para otras cámaras si es necesario.
	Configuración del sistema	Modo de salida	Salida del menú	Nombre de la cámara	Este nombre se muestra en la esquina superior izquierda de la pantalla del canal.
				Cámara del mosaico	Defina hasta 4 zonas de cobertura para que se bloqueen en la grabación (por motivos de seguridad o privacidad).
				Pérdida de vídeo	Establezca la acción necesaria cuando se detecte una pérdida de señal.
				Detección de movimiento	Ajuste la sensibilidad.
					Establezca las acciones necesarias, como grabar uno o más canales, o mostrar en pantalla completa.
					Configuración área (máscara de movimiento): sólo el movimiento en las áreas resaltadas activa la grabación.
				Color	Ajuste el brillo, el contraste, el croma y la saturación para cada canal de forma individual.
			Configuración de salida	Transparencia Menú	Establezca la transparencia del fondo del menú.
				Tiempo de protec-tor de pantalla	Establezca el tiempo en el que la pantalla se apaga automáticamente
				Resolución	Establezca la resolución enviada a la salida VGA y HDMITM

Main Menu	Configuración	Configuración del sistema	Nombre de dispositivo
			Fin de sesión automático
			Estándar de vídeo
			Idioma
			Hora del sistema
			Formato de fecha
			Formato de hora
			Zona horaria
			Horario de verano
		Gestión de usuarios	Añadir usuario
			Eliminar usuario
			Editar usuario
			Autorización de usuario
		Información de versión
		Actualización del sistema
	Hard Disk Management	Tipo de disco	Muestra el código del modelo de producto
		Capacidad del disco	Muestra la capacidad total disponible del disco
		Espacio libre	Muestra la capacidad restante del disco
		Estado Inicializar el disco	Estado de trabajo actual del disco
		duro	Comienza la operación de formato del disco (es necesario antes del primer uso)
	Parámetros de red	Básico	Tipo de tarjeta de red	Seleccione distintas tarjetas de red según sus necesidades
			Obtenga una dirección IP automáticamente
			Actualizar	Puede volver a obtener una concesión DHCP
			Dirección IP
			Máscara de subred
			Puerta de enlace
			Dirección MAC	Muestra la dirección física de la interfaz de red actual; no se puede modificar.
			Modo WLAN	Se necesita una tarjeta de red múltiple para configurar el router predeterminado; se puede visitar la red externa a través de este canal.
		Configuración avanzada	Establezca los parámetros DDNS
			Configuración de correo electrónico
			PPPOE
			Configuración del puerto
	Alarm Management	Entrada de alarma	Canal
			Estado de la alarma
			Tiempo de alarma
			Modo de enlace
			Copiar en otros canales
		Salida de alarma	Canal
			Retardo de alarma de salida
			Tiempo de alarma
			Copiar en otros canales
		Configuración de excepciones
Información del sistema	Estadísticas de flujo
	Información del registro
	Exportar configuración
	Importar configuración
