AHDS204CWT4 - Valvontakamera NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Valvontakamera (DVR-järjestelmä + 4 kameraa)
Merkki	Nedis
Malli	AHDS204CWT4
Kanavien lukumäärä	4
Tallennustarkkuus	Jopa 1080p (AHD/TVI/CVI)
Signaalityyppi	AHD, TVI, CVI, AUTO
Tallennustilat	Jatkuva, ajastettu, liiketunnistus
Liiketunnistus	Kyllä, 3 herkkyystasoa ja mukautettavat alueet
Etäkatselu	Mobiilisovellus N_EYE PRO (iOS ja Android)
Liitännät	Ethernet RJ45, VGA- ja HDMI-lähdöt, USB-portit, BNC-tulot
Virtalähde	Verkkolaite mukana (DVR) ja virtajakaja kameroille
Kiintolevy	Sisäinen SATA-kiintolevy (ei sisälly)
Käyttöliittymän kieli	Monikielinen (mukaan lukien ranska)
Toistotoiminnot	Pikakelaus eteen/taakse, tauko, zoom, kuvakaappaus
Varmuuskopiointi	USB-muistitikulle USB-portin kautta
Turvallisuus	Säädettävä käyttäjätunnus ja salasana (oletus: admin / 123456)
Huolto	Puhdista laite kuivalla, pehmeällä liinalla
Mukana tulevat tarvikkeet	Koaksiaalikaapelit, hiiri, verkkolaite
Kamerayhteensopivuus	AHD, TVI, CVI, analogiset

Usein kysytyt kysymykset - AHDS204CWT4 NEDIS

Kuinka nollata unohtunut salasana?

Oletuksena käyttäjätunnus on admin ja salasana on 123456. Jos olet muuttanut salasanaa ja unohtanut sen, ota yhteyttä tekniseen tukeen. Ohjeessa ei ole kuvattu salasanan palautusmenettelyä.

Kuinka määrittää liiketunnistus?

Siirry kohtaan Pikavalikko > Päävalikko > Järjestelmäasetukset > Tulostustila. Ota liiketunnistus käyttöön, säädä herkkyys (3 tasoa), valitse toiminnot (tallennus, kaappaus, sähköposti, koko näyttö) ja määritä tunnistusalue korostamalla.

Kuinka pääsen DVR:ään älypuhelimellani?

Varmista, että DVR on yhdistetty reitittimeen. Lataa N_EYE PRO -sovellus. Luo tili tai käytä paikallista istuntoa. Lisää laite skannaamalla DVR:ssä oleva P2P-QR-koodi tai syöttämällä verkkoparametrit.

Mitä tehdä, jos kameran kuva on musta?

Tarkista koaksiaalikaapeleiden BNC-liitännät. Varmista, että kamerat saavat virtaa virtajakajan kautta. Tarkista myös, että näyttö on oikealla tulolähteellä.

Kuinka ohjelmoida tallennus tiettyinä aikoina?

Valitse Tallennusasetukset-valikosta kanava. Valitse tallennustyyppi (Ei mitään, Tavallinen, Liike). Napsauta ja vedä aikaruudukossa määrittääksesi aikavälit. Kopioi ohjelmointi muille kanaville tarvittaessa.

Kuinka tallentaa tallenteita USB-muistitikulle?

Aseta USB-muistitikku DVR:n USB-porttiin. Toistotilassa napsauta Varmuuskopio-kuvaketta. Valitse ajanjakso ja kanavat, ja aloita varmuuskopiointi.

Minkä tyyppiset kamerat ovat yhteensopivia?

DVR on yhteensopiva AHD-, TVI-, CVI-kameroiden ja tavallisten analogikameroiden kanssa. Suurin tuettu tarkkuus on 1080p.

Kuinka sammuttaa DVR oikein?

Napsauta hiiren oikealla painikkeella avataksesi pikavalikon, valitse Sammuta järjestelmä ja sitten Sulje. Vältä virtapainikkeen pitämistä painettuna, se voi vahingoittaa kiintolevyä.

Kuinka vaihtaa käyttöliittymän kieltä?

Siirry kohtaan Päävalikko > Järjestelmäasetukset > Järjestelmän asetukset. Valitse Kieli-vaihtoehdosta haluamasi kieli (ranska saatavilla).

Mitä tehdä, jos järjestelmä sammuu äkillisesti?

DVR tallentaa automaattisesti meneillään olevat videot. Uudelleenkäynnistyksen jälkeen järjestelmä palaa viimeiseen tunnettuun tilaan. Jos ongelma jatkuu, tarkista virtalähde ja kiintolevy.

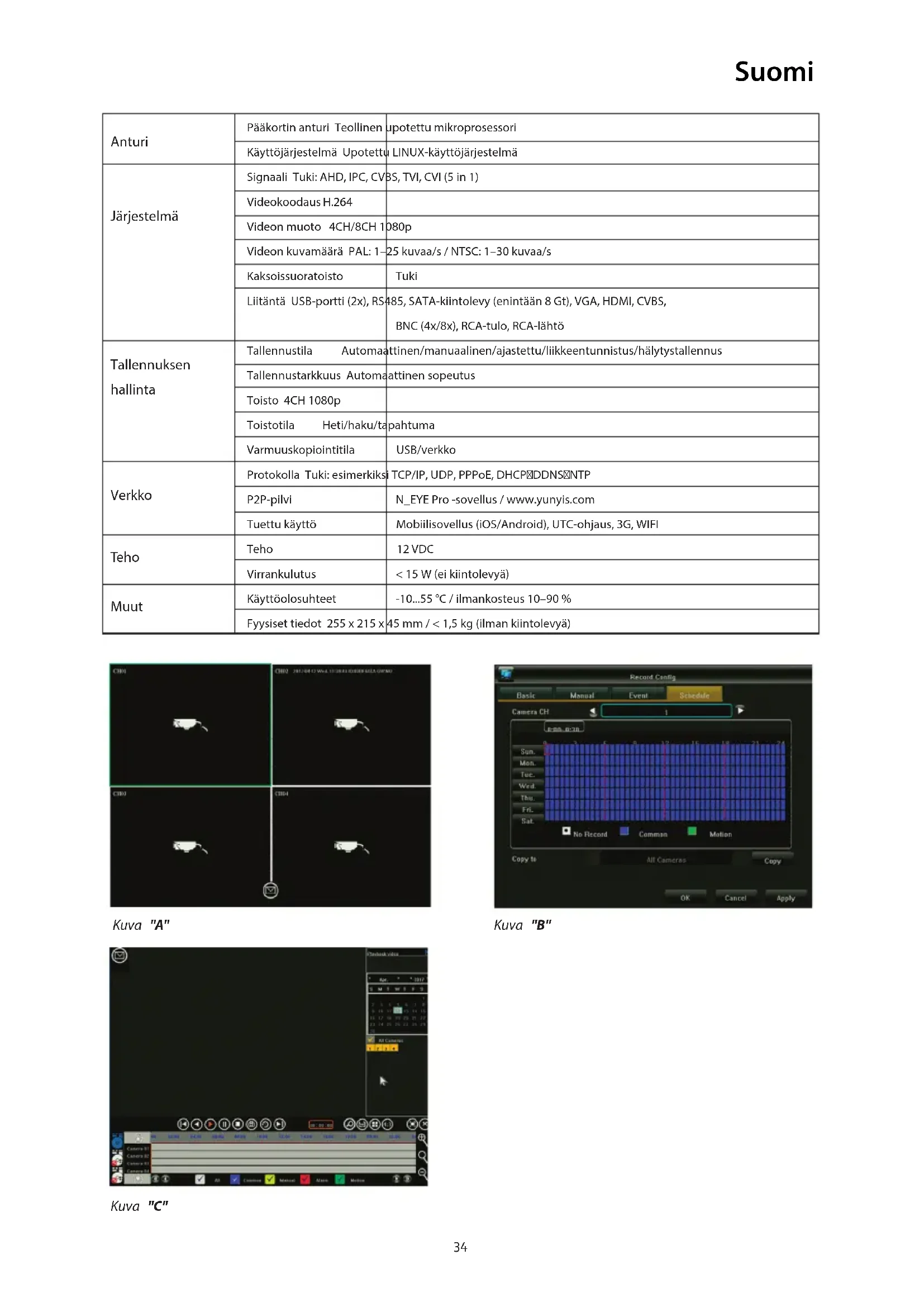

KÄYTTÖOHJE AHDS204CWT4 NEDIS

Anturi	Pääkortin anturi Teollinen	upotettu mikroprosessori
	Käyttöjärjestelmä Upotettu	LINUX-käyttöjärjestelmä
Järjestelmä	Signaali Tuki: AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videokoodaus H.264
	Videon muoto 4CH/8CH 1080p
	Videon kuvamäärä PAL: 1–25 kuvaa/s / NTSC: 1–30 kuvaa/s
	Kaksoissuoratoisto	Tuki
	Liitäntä USB-portti (2x), RS485, SATA-kiintolevy (enintään 8 Gt), VGA, HDMI, CVBS,BNC (4x/8x), RCA-tulo, RCA-lähtö
Tallennuksen hallinta	Tallennustila Automaattinen/manuaalinen/ajastettu/liikkeentunnistus/hälytystallennus
	Tallennustarkkuus Automaattinen sopeutus
	Toisto 4CH 1080p
	Toistotila Heti/haku/tapahtuma
	Varmuuskopiointitila	USB/verkko
Verkko	Protokolla Tuki: esimerkiksi	TCP/IP, UDP, PPPoE, DHCPDDNSNTP
	P2P-pilvi	N_EYE Pro -sovellus / www.yunyis.com
	Tuettu käyttö	Mobiilisovellus (iOS/Android), UTC-ohjaus, 3G, WIFI
Teho	Teho	12 VDC
	Virrankulutus	< 15 W (ei kiintolevyä)
Muut	Käyttöolosuhteet	-10...55 °C / ilmankosteus 10–90 %
	Fyysiset tiedot 255 x 215 x	45 mm / < 1,5 kg (ilman kiintolevyä)

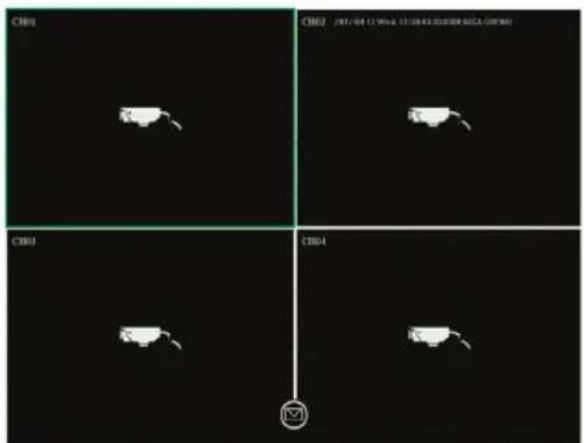

Kuva "A"

• Liitä kamerat tallentimeen koaksiaalikaapeleilla käyttäen BNC-liitäntää
• Käytä virranjakajaa kameroiden virtalähteenä
• Liitä DVR televisioon tai näyttöön käyttäen ensisijaista liitäntää
• Liitä hiiri USB-liitäntään
• Yhdistä tallennin Internetiin Ethernet-kaapelilla (halutessasi)
• Käynnistä tallennin lopulta mukana toimitetulla virtasovittimella

2. Käynnistys

Paina käynnistyspainiketta ja varmista, että televisiossa/näytössä on valittu oikea tulolähde. Reaaliaikainen seurantanäyttö avau tuu, kuten kuvassa A:

3. Siirtyminen

Voit avata pikavalikon napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella.

Ensimmäisellä kerralla kirjautuminen on pakollista. Oletuskäyttäjänimi on admin ja oletussalasana on 123456.

Voit siirtyä valikossa hiiren ykköspainikkeella ja palata takaisinpäin napsauttamalla valikkoa hiiren kakkospainikkeella.

4. Sammutus

• Avaa pikavalikko napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella ja valitse Sammuta järjestelmä ja Sulje tai
• paina etupaneelin käynnistyspainiketta pitkään (ei suositella, koska kiintolevy saattaa vahingoittua)

5. Palautus

Jos virta katkeaa yllättäen, tallennettava video tallennetaan automaattisesti, ja uudelleenkäynnistymisen jälkeen tallennin palaa automaattisesti sammumista edeltäneeseen tilaan.

6. Tallennus

Tallennusmääritykset-valikossa voit määrittää kunkin kameran tallennusajastuksen. Valitse haluamasi tallennustila ja napsauta yksittäisiä aikoja tai valitse pidempi aika tai useita päiviä kerralla vetämällä. Valkoinen väri tarkoittaa, että kyseisenä aikana ei ole tallennuksia, sininen väri tarkoittaa jatkuvaa tallennusta ja vihreä tarkoittaa, että tallennus aktivoituu ainoastaan, jos liikettä havaitaan.

Kun ajastus on valmis, sen voi kopioida helposti muille kameroille.

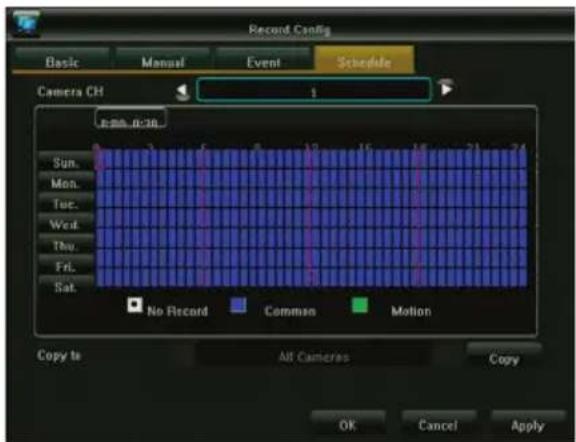

Katso kuvaa B

7. Liikkeentunnistus

Valitsemalla pikavalikosta Päävalikko - Järjestelmäasetukset - Lähtötila voit ottaa käyttöön liikkeentunnistuksen ja ohjelmoida asetuksia:

- 3 herkkyysasetusta

- tarkat toiminnot: yhden tai usean kanavan tallennus, otoksen ottaminen, sähköpostin lähettäminen tai käynnistyneen kameran koko näytön näyttäminen.

- Alueasetus (liikemaski): jos tämä valitaan, vain korostetuilla alueilla oleva liike käynnistää määritetyt toiminnot.

8. Toisto

Katseltaessa aiempia tallenteita käyttöliittymä on kuten kuvassa C:

Alareunan 4 harmaata aikajanaa edustavat neljää kanavaa. Eri väriset alueet osoittavat eri tyyppistä tallennusta (ajastettu, manu aalinen, hälytys tai liikkeentunnistuksen käynnistämä).

Voit siirtyä ajassa vetämällä aikajanaa vasemmalle tai oikealle ja zoomata aikajanaa hiiren vierityspainikkeella.

Voit toistaa tallenteen tietystä ajankohdasta alkaen kaksoisnapsauttamalla kyseistä aikaa.

9. Mobiilisovellus

Jos haluat käyttää DVR-tallenninta älypuhelimesta, varmista että DVR on yhteydessä reitittimeen ja verkko on määritetty oikein. Lataa ja avaa N_EYE PRO -sovellus, kirjaudu sisään, rekisteröi tili tai käytä paikallista kirjautumista, jos kirjautuminen paikallisesta verkosta riittää. Lisää laite plusmerkin avulla ja valitse Network Device (Verkkolaite). Skannaa DVR-tallentimessa P2P Cloud -kohdassa näkyvä QR-koodi tai kopioi pyydetyt verkon parametrit. Sovellus tunnistaa kyseisessä DVR-tallentimessa olevien kam eroiden määrän automaattisesti. Tallentamisen jälkeen näet kaikki lisätyt kamerat. Voit käynnistää ja sammuttaa kameroita oikeas ta yläkulmasta. Muita sovelluksen ominaisuuksia ovat toisto ja manuaalinen tallennus älypuhelimesta.

Kuvan väri	Kirkkaus
	Kontrasti
	Chroma
	Kylläisys
Videotilan asetukset	AHD
	TVI
	AUTO
	CVI
Sähköinen zoomaus	Lähennä napsauttamalla ja vetämällä kuvan oikeaa alakulmaa
PTZ-ohjaus	ei koske kameroitamme
Videokysely	Valitse päiväys ja kamera ja hae tallenteita alareunan aikajanalta
	Tauko/toisto Keskeytä tai toistä en video
	Pysäytys Pysäytä video, kaikkäöt sulkeutuvat
	Kelaus eteenpäin / taaksepäin Värtä jus eteen- tai taaksepäin
	Hidas/nopea Toista video no X/2X/4X/8X/16X
	Näytön jakotila Siirry toistonaäjakotilaan
	Varmuuskopiointi Avaa varmätopointisivu
	Kuvaa Tallenna kuvaa valitultä skavalta
	Koko näyttö Avaa kuva koko näyttöön yhdellä napsautuksella
	Sähköinen zoomaus Lähennä napsauttamalla ja vetämällä kuvan oikeaa alakulmaa
	Sulje toisto Sulje toistosivu ja näta esikatselusivulle
Päävalikko	Varmuuskopiointi
	Tallennusmääri-tykset	Perus/manuaalin-en/tapahtuma	Kanava	Oletus on kanava 1, valitse määritettävä kanava.
			Suoratoiston tyyppi	Videon suoratoisto tarkoittaa erillistä videota, yhdistelmäsuora-toisto videota ja ääntä
			Videolaatu	Valitse kuvanlaatu tarpeen mukaan.
			Resoluutio	Automaattinen kamerasta tulevan signaalin tarkkuuden mukaan.
			Bittinopeusrajoitus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetuksista. Tämän rajan voi määrittää myös itse.
			Kuvataajuus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetuksista. Oletus on Täysi kuvataajuus.
		Aikataulu	Kanava	Valitse kamera, jonka tallennusajastuksen haluat määrittää.
			Valitse haluamasi tallennuksen tyyppi (Ei, Yleinen tai Liike)
			Määritä koko viikon ajastukset napsauttamalla ja vetämällä
			Ajastukset voi kopioida sen jälkeen tarvittaessa muihinkin kameroihin.
	Järjestelmäasetu	Lähtötila	Valikon lähtö	Kameran nimi	Tämä nimi näkyy kanavanäytön vasemmassa yläkulmassa.
				Kameramosaïikki	Määritä enintään 4 aluetta, joilta ei tallenneta (turvallisus-/yksityisyssystä).
				Videon katkeaminen	Määritä toiminto siltä varalta, että signaali katkeaa.
				Liikkeentunnistus	Määritä herkkyys.
					Määritä tarvittavat toimet, kuten yhden tai usean kanavan tallennus tai kuvan näyttäminen koko näytössä.
					Alueasetus (liikemaski): vain korostetuilla alueilla oleva liike käynnistää tallennuksen.
				Väriasetukset	Määritä kunkin kanavan kirkkaus, kontrasti, chroma ja kylläisys erikseen.
			Lähtömääritykse	Valikon läpinäkyvyys	Määritä valikkokohteen taustan läpinäkyvyys.
				Näytönsäästäjän alka	Määritä, milloin näyttö sammuu automaattisesti
				Resoluutio	Määritä VGA- ja HDMITM-lähtölitäntöjen lähetystarkkuus

Päävalikko	Järjestelmäasetus	Järjestelmän määritykset	EEnhedsnavn
			Automatisk Udlogning
			Videostandard
			Sprog
			Systemtid
			Datoformat
			Tidsformat
			Tidszone
			Sommertid
		Käyttäjähallinta	Tilfoj bruger
			Slet Bruger
			Rediger bruger
			Brugergodkendelse
		Versiotiedot
		Järjestelmän päivitys
	Kiintolevyn hallinta	Levyn tyyppi	Näyttää tuotemallin koodin
		Levyn kapasiteetti	Näyttää levyn käytettävissä olevan kokonaistilan
		Vapaa tila	Näyttää levyn jäljellä olevan tilan
		Tila	Levyn nykyinen toimintatila
		Alusta kiintolevy	Aloita levyn alustus (tehtävä ennen ensimmäistä käyttökertaa)
	Verkon parametrit	Perus	Verkkokortin tyyppi	Valitse verkkokortti tarpeen mukaan
			Hae IP-osoiteautomaattisesti
			Päivitä	DHCP-luvan voi hankkia uudelleen
			IP-osoite
			Aliverkon peite
			Yhdyskäytävä
			MAC-osoite	Näytä nykyisen verkkoliitännän fyysinen osoite. Tätä ei voi muuttaa.
			WLAN-tila	Oletusreitittimen määritystä varten tarvitaan useita verkkokorttja. Ulkoista verkkoa voi käyttää tämän kanavan kautta.
		Lisämääritykset	Määritä DDNS-parametrit
			Sähköpostiasetukset
			PPPOE
			Porttiasetus
	Hälytysten hallinta	Hälytystulo	Kanava
			Hälytyksen tila
			Hälytysaika
			Yhteystila
			Kopioi muille kanaville
		Hälytys	Kanava
			Lähtöhälytyksen viive
			Hälytysaika
			Kopioi muille kanaville
		Poikkeusten määritys
Järjestelmätiedot	Suoratoistotilastot
	Lokitiedot
	Vie määritykset
	Tuo määritykset
Čidlo	Čídlo Hlavní Desky Průmyslový Vestavěný Mikroprocesor
	Operační Systém Vestavěný operační systém LINUX
Systém	Signál Podpora AHD, IPC, CVBS, TVI, CVI (5 v 1)
	Kódování Videa H.264
	Formát Videa 4kan./8kan. 1080p
	Rámečky Videa PAL: 1–25 FPS / NTSC: 1–30 FPS
	Dvojité Streamování Podpora
	Rozhraní Port USB (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x),vstup RCA, výstup RCA
Správa Nahrávání	Režim Nahrávání Automatický / Ruční / Plánovaný / Detekce Pohybu / Záznam Alarmu
	Rozlišení Záznamu Auto adaptace
	Přehrávání 4kan. 1080p
	Režim Přehrávání Okamžitý / Hledání / Událost
	Režim Zálohování USB / Sít
Sít	Protokol Podpora TCP/IP, UDP, PPPoE, DHCPDDDNSNTP apod.
	P2P Cloud
	Podporovaný přístup
Napájení	Napájení 12 V DC
	Spotřeba Energie < 15 W (bez disku HDD)
Jiné	Provozní podmínky
	Rozměry 255 x 215 x 45 mm / < 1,5 kg (bez disku HDD)

Obrázek "A"
