BRUGSANVISNING AHDS204CWT4 NEDIS

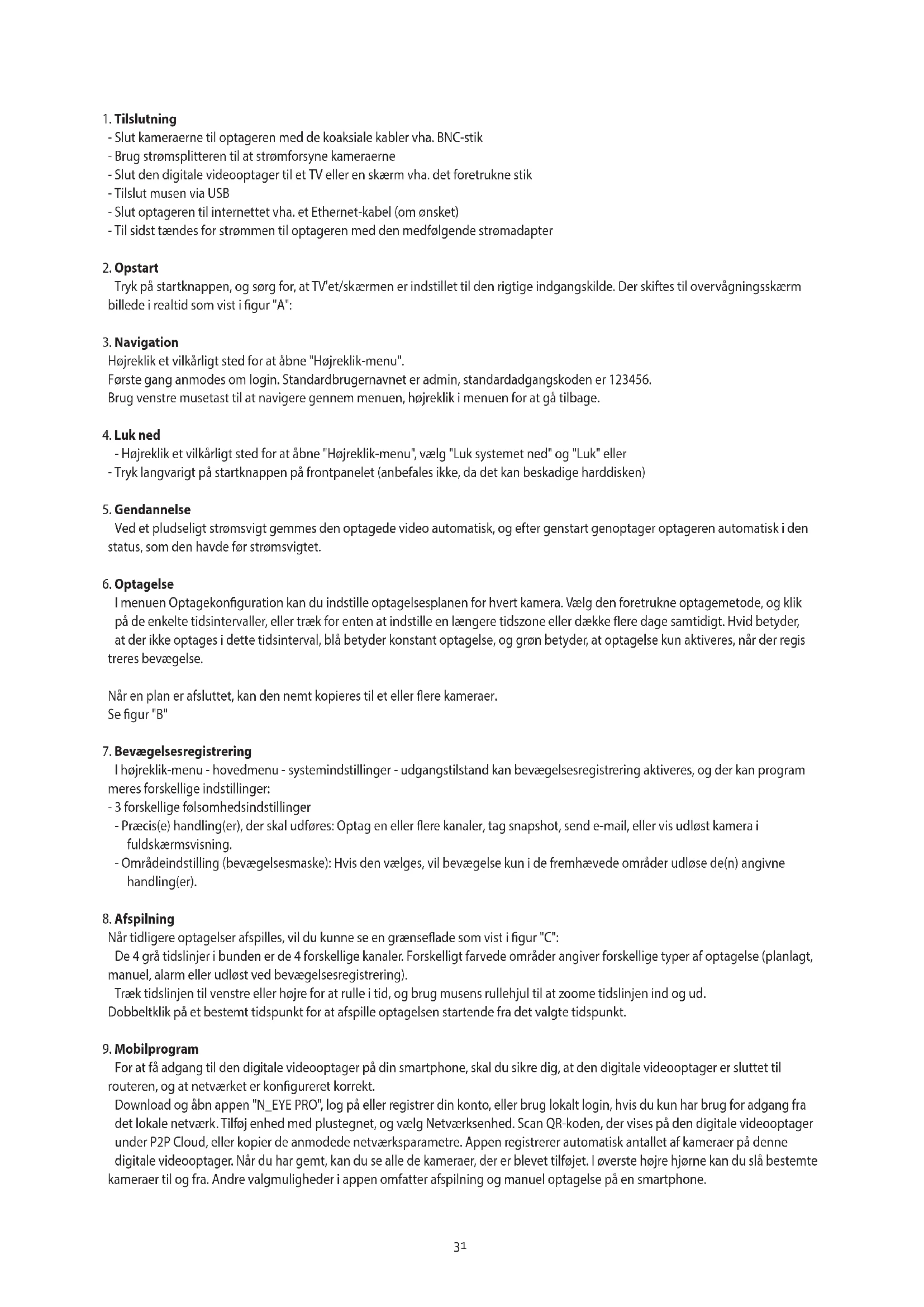

• Slut kameraerne til optageren med de koaksiale kabler vha. BNC-stik
• Brug strømsplitteren til at strømforsyne kameraerne
• Slut den digitale videooptager til et TV eller en skærm vha. det foretrukne stik
• Tilslut musen via USB
• Slut optageren til internettet vha. et Ethernet-kabel (om ønsket)
• Til sidst tændes for strømmen til optageren med den medfølgende strømadapter

2. Opstart

Tryk på startknappen, og sørg for, at TV'et/skærmen er indstillet til den rigtige indgangskilde. Der skiftes til overvägningsskærm billede i realtid som vist i figur "A":

3. Navigation

Højreklik et vilkårligt sted for at åbne "Højreklik-menu".

Første gang anmodes om login. Standardbrugernavnet er admin, standardadgangskoden er 123456.

Brug venstre musetast til at navigere gennem menuen, højreklik i menuen for at gå tilbage.

4. Luk ned

• Højreklik et vilkårligt sted for at åbne "Højreklik-menu", vælg "Luk systemet ned" og "Luk" eller
• Tryk langvarigt på startknappen på frontpanelet (anbefales ikke, da det kan beskadige harddisken)

5. Gendannelse

Ved et pludseligt strømsvigt gemmes den optagede video automatisk, og efter genstart genoptager optageren automatisk i den status, som den havde før strømsvigtet.

6. Optagelse

I menuen Optagekonfiguration kan du indstille optagelsesplanen for hvert kamera. Vælg den foretrukne optagemetode, og klik på de enkelte tidsintervaller, eller træk for enten at indstille en længere tidszone eller dække flere dage samtidigt. Hvid betyder, at der ikke optages i dette tidsinterval, blå betyder konstant optagelse, og grøn betyder, at optagelse kun aktiveres, når der regis treres bevægelse.

Når en plan er afsluttet, kan den nemt kopieres til et eller flere kameraer.

Se figur "B"

7. Bevægelsesregistrering

I højreklik-menu - hovedmenu - systemindstillinger - udgangstilstand kan bevægelsesregistrering aktiveres, og der kan program meres forskellige indstillinger:

- 3 forskellige følsomhedsindstillinger

• Præcis(e) handling(er), der skal udføres: Optag en eller flere kanaler, tag snapshot, send e-mail, eller vis udløst kamera i fuldskærmsvisning.
• Områdeindstilling (bevægelsesmaske): Hvis den vælges, vil bevægelse kun i de fremhævede områder udløse de(n) angivne handling(er).

8. Afspilning

Når tidligere optagelser afspilles, vil du kunne se en grænseflade som vist i figur "C":

De 4 grå tidslinjer i bunden er de 4 forskellige kanaler. Forskelligt farvede områder angiver forskellige typer af optagelse (planlagt, manuel, alarm eller udløst ved bevægelsesregistrering).

Træk tidslinjen til venstre eller højre for at rulle i tid, og brug musens rullehjul til at zoome tidslinjen ind og ud.

Dobbeltklik på et bestemt tidspunkt for at afspille optagelsen startende fra det valgte tidspunkt.

9. Mobilprogram

For at få adgang til den digitale videooptager på din smartphone, skal du sikre dig, at den digitale videooptager er sluttet til routeren, og at netværket er konfigureret korrekt.

Download og åbn appen "N_EYE PRO", log på eller registrer din konto, eller brug lokalt login, hvis du kun har brug for adgang fra det lokale netværk. Tilføj enhed med plustegnet, og vælg Netværksenhed. Scan QR-koden, der vises på den digitale videooptager under P2P Cloud, eller kopier de anmodede netværksparametre. Appen registrerer automatisk antallet af kameraer på denne digitale videooptager. Når du har gemt, kan du se alle de kameraer, der er blevet tilføjet. I øverste højre hjørne kan du slå bestemte kameraer til og fra. Andre valgmuligheder i appen omfatter afspilning og manuel optagelse på en smartphone.

Billedfarve	Lysstyrke
	Kontrast
	Farvemætning
	Mætning
Indstillinger for Video-tilstand	AHD
	TVI
	AUTO
	CVI
Elektronisk zoom	Klik på og træk i billedet nederst til højre for at zoome ind
PTZ-styring	ikke tilgængelig med vores kameraer
Videoforespørgsel	Vælg dato, kamera, og søg efter optagelser i tidslinjen nederst
	Pause/afspil Sæt aktuelle vid		se, eller afspil den
	Stop Stop video, alle skærmt		ker
	Hurtigt Frem/Tilbage Spol Vi		rtigt	Frem/Tilbage
	Langsomt/Hurtigt Afspil vid		tighederne 1X/2X/4X/8X/16X
	Skærmopdelingstilstand Skif		pille	i skærmopdelingstilstand
	Sikkerhedskopiering Gå til si		kerhedskopiering
	Optag Optag billede i den va
	Fuld Skærm Klik én gang for		fuldskærmsvisning
	Elektronisk zoom Brug muse		kke i nederste højre hjørne for at zoome ind
	Forlad Afspilning Forlad afspil		en, og gå tilbage til eksempelvisningssiden
	[Sikkerhedskopiering]
Hovedmenu	Optagelses konfiguration	Optagelses konfiguration Grundlæggende Manuel / Hændelse	Kanal	Standardindstillingen er kanal 1. Vælg den pågældende kanal, der skal indstilles.
			Stream-type	Videostream repræsenterer en separat video. Kompositvideos-tream repræsenterer video og lyd
			Videokvalitet	Alt efter behov kan du vælge en anden billedkvalitet.
			Oplosning	Automatisk iht. det signal, der udsendes af kameraet for at identificere den pågældende oplosning.
			Bithastighedsgrænse	I valgmulighederne i venstre og højre side kan du vælge for-skellige værdier. Du kan også sely indstille denne grænse.
			Billedhastighed	I venstre og højre side kan du vælge en anden værdi. Standarden er "Maks. billedhastighed".
		Tidsplan	Kanal	Vælg det kamera, som optagelsesplanen skal indstilles for.
			Vælg den ønskede optagelsetype (Ingen, Almindelig eller Bevægelse)
			Klik og træk for at indstille planen for hele ugen
			Når planen er indstillet, kopieres planen til andre kameraer efter behov.
	Systemindstilling	Udgangstilstand	Menu Udgang	Kameranavn	Dette navn vises overst i venstre hjørne på kanalvisningen.
				Kameramosaik	Definer op til 4 dækningsområder, som blokeres i optagelsen (af sikkerheds-/privativshensyn).
				Videotab	Indstil den ønskede handling, når der registreres tab af signal.
				Registrering af bevægelse	Indstil følsomhed.
					Indstil de(n) ønskede handling(er), feks. optagelse af en eller flere kanaler i fuldskærmsvisning.
					Områdeindstilling (bevægelsesmaske): Kun bevægelse i de fremhævede områder udloser optagelse.
				Farveindstillinger	Indstil lysstyrke, kontrast, farvemætning og mætning for den enkelte kanal.
			Udgangs konfiguration	Menugennemsig-tighed	Angiv gennemsigtigheden af menupunkternes baggrund.
				Pauseskærmstid	Angiv den tid, efter hvilken skærmen automatisk slukker
				Oplosning	Angiv den oplosning, der sendes via VGA- og HDMITM-udgang

Hovedmenu	System indstilling	System konfiguration	EEnhedsnavn
			Automatisk Udlogning
			Videostandard
			Sprog
			Systemtid
			Datoformat
			Tidsformat
			Tidszone
			Sommertid
		Brugeradministration	Tilføj bruger
			Slet Bruger
			Rediger bruger
			Brugergodkendelse
		Versionsoplysninger
		Systemopdatering
	Hantera hårddisk	Disktype	Viser produktmodellens kode
		Diskkapacitet	Viser den samlede kapacitet, der er tilgængelig for disken
		Ledig Plads	Viser diskens resterende kapacitet
		Status	Diskens aktuelle driftsstatus
		Initialiser harddisken	Start diskformatering (nødvendig før første brug)
	Nätverks parametrar	Grundläggande	Netværkskorttype	Vælg forskellige netværkskort ud fra dine behov
			Hent IP-adresse automatisk
			Opdatering	Kan genindhente en DHCP-aftale
			IP-adresse
			Undernetmaske
			Gateway
			MAC-adresse	Viser den aktuelle netværksgrænseflades fysiske adresse. Kan ikke ændres.
			WLAN-tilstand	Flere netværskort nødvendige for at indstille standardrouteren. Kan få adgang til det eksterne netværk via denne kanal.
		Avanceret konfiguration	Angiv DDNS-parametre
			E-mail-indstillinger
			PPPOE
			Port-indstilling
	Alarmstyring	Alarmindgang	Kanal
			Alarmstatus
			Alarmtid
			Koblingstilstand
			Kopier til andre kanaler
		Alarmudgang	Kanal
			Forsinkelse i Udgangsalarm
			Alarmtid
			Kopier til andre kanaler
		Undtagelseskonfiguration
Systemoplysninger	Stream-statistik
	Logoplysninger
	Eksporter Konfiguration
	Importer Konfiguration
