AHDS204CWT4 - Bewakingscamera NEDIS - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis AHDS204CWT4 NEDIS in PDF-formaat.
| Producttype | Bewakingscamera (DVR-systeem + 4 camera's) |
| Merk | Nedis |
| Model | AHDS204CWT4 |
| Aantal kanalen | 4 |
| Opnameresolutie | Tot 1080p (AHD/TVI/CVI) |
| Signaaltype | AHD, TVI, CVI, AUTO |
| Opnamemodi | Continu, geprogrammeerd, bewegingsdetectie |
| Bewegingsdetectie | Ja, 3 gevoeligheidsniveaus en aanpasbare zones |
| Bekijken op afstand | Mobiele app N_EYE PRO (iOS en Android) |
| Connectiviteit | Ethernet RJ45, VGA- en HDMI-uitgangen, USB-poorten, BNC-ingangen |
| Voeding | Netadapter inbegrepen (DVR) en stroomverdeler voor camera's |
| Harde schijf | Interne SATA harde schijf (niet inbegrepen) |
| Interface taal | Meertalig (waaronder Frans) |
| Afspeelfuncties | Snel vooruit/terug, pauze, zoom, schermafbeelding |
| Back-up | Via USB-stick via USB-poort |
| Beveiliging | Aanpasbare gebruikersnaam en wachtwoord (standaard: admin / 123456) |
| Onderhoud | Reinig het apparaat met een droge, zachte doek |
| Inbegrepen accessoires | Coaxkabels, muis, netadapter |
| Cameracompatibiliteit | AHD, TVI, CVI, analoge |
Veelgestelde vragen - AHDS204CWT4 NEDIS
Gebruikersvragen over AHDS204CWT4 NEDIS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bewakingscamera in PDF-formaat gratis! Vind uw handleiding AHDS204CWT4 - NEDIS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AHDS204CWT4 van het merk NEDIS.
GEBRUIKSAANWIJZING AHDS204CWT4 NEDIS
- Sluit de camera's op de recorder aan met de coaxkabels en gebruik de BNC-connector
- Gebruik de stroomsplitter voor de voeding van de camera's
- Sluit de DVR met de voorkeursconnector op een tv of monitor aan
- Sluit de muis via USB aan
- Sluit de recorder met een ethernetkabel (indien gewenst) op internet aan
- Schakel ten slotte de recorder in met de meegeleverde voedingsadapter
2. Inschakelen

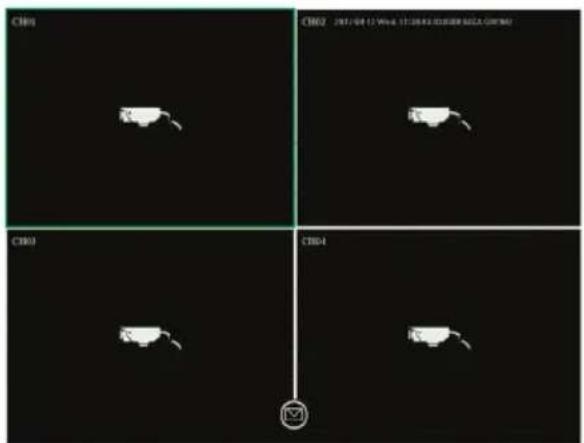

Druk op de startknop en zorg ervoor dat de tv/monitor op de juiste invoerbron staat. Het realtime bewakingsscherm wordt weergegeven zoals op afbeelding "A":
3. Navigatie
Klik op de rechter muisknop voor het "rechtsklikmenu".
Bij de eerste poging is inloggen vereist. Standaard gebruikersnaam is admin, standaard wachtwoord is 123456.
Gebruik de linker muisknop om door het menu te navigeren, klik in het menu op de rechter muisknop om terug te gaan.
4. Uitschakelen
- Klik op de rechter muisknop voor het "rechtsklikmenu", selecteer "systeem uitschakelen" en "sluiten", of
- Houd de startknop op het voorpaneel lang ingedrukt (niet aanbevolen, want het kan de harde schijf beschadigen)
5. Herstel
Bij een plotselinge uitschakeling van het systeem wordt de opname automatisch opgeslagen. Na opnieuw opstarten gaat de recorder automatisch verder met de status voor de uitschakeling.
6. Opname

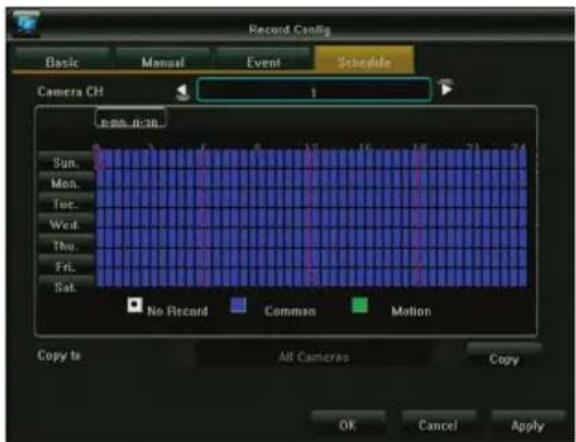

In het opnameconfiguratiemenu kunt u het opnameschema voor elke camera instellen. Selecteer de gewenste opnamemodus en klik op de afzonderlijke tijdblokken of sleep om een langer tijdblok of meerdere dagen in één keer in te stellen. Wit betekent dat er geen opname wordt gemaakt in dit tijdblok, blauw betekent constante opname en groen betekent dat de opname alleen wordt gestart als er beweging wordt gedetecteerd.
Als een schema klaar is, kan dit eenvoudig worden gekopieerd naar een of meer camera's. Zie afbeelding "B"
7. Bewegingsdetectie
In het rechtsklikmenu - hoofdmenu - systeeminstellingen - uitvoermodus kan de bewegingsdetectie worden geactiveerd en kunnen verschillende instellingen worden geprogrammeerd:
- 3 verschillende gevoeligheidsinstellingen
- Exacte uit te voeren actie(s): neem een of meerdere kanalen op, neem een foto, verstuur een e-mail of geef volledig scherm van geactiveerde camera weer.
- Gebiedsinstelling (motion mask): indien geselecteerd, wordt/worden de ingestelde actie(s) alleen geactiveerd bij beweging in de gemarkeerde gebieden.
8. Afspelen
Bij het terugkijken van eerdere opnames, wordt de interface zoals in afbeelding "C" weergegeven:
De 4 grijze tijdlijnen onderaan staan voor de 4 verschillende kanalen. Verschillend gekleurde gebieden geven verschillende opna met ypes (gepland, handmatig, alarm of geactiveerd door bewegingsdetectie) aan.
Sleep de tijdlijn naar links of rechts om in de tijd te scrollen, gebruik het scrollwiel van uw muis om in te zoomen op de tijdlijn. Dubbelklik op een specifiek tijdstip om de opname af te spelen vanaf het geselecteerde tijdstip.
9. Mobiele app
Voor toegang tot de DVR met uw smartphone moet u ervoor zorgen dat de DVR verbonden is met de router en dat het netwerk correct geconfigureerd is.
Download en open de app "N_EYE PRO", log in of registreer uw account of gebruik lokaal inloggen als u alleen toegang nodig hebt binnen het lokale netwerk. Voeg het apparaat toe met het plusteken en selecteer Netwerkapparaat. Scan de QR-code op de DVR onder P2P Cloud of kopieer de gevraagde netwerkparameters. De app detecteert automatisch het aantal camera's op deze DVR.
Na opslaan ziet u alle toegevoegde camera's. Specifieke camera's kunnen rechtsboven in- en uitgeschakeld worden. Andere opties van de app zijn bijvoorbeeld afspelen en handmatige opname op de smartphone.
| Kleur beeld | Helderheid | ||||
| Contrast | |||||
| Chroma | |||||
| Verzadiging | |||||
| Instellingen videomodus | AHD | ||||
| TVI | |||||
| AUTO | |||||
| CVI | |||||
| Elektronisch zoomen | Op afbeelding rechtsonder klikken en slepen om in te zoomen | ||||
| PTZ-bediening | niet van toepassing op onze camera's | ||||
| Video Query | Selecteer datum, camera en zoek naar opnames in de tijdlijn onderaan | ||||
| Pauze/afspelen Huidige video / afspelen | |||||
| Stoppen Video stoppen, alle sommen gesloten | |||||
| Snel vooruit-/ terugspoelen Vio / vooruitspoelen / terugspoelen | |||||
| Langzaam / snel Video afspelen / snelheid van 1X/2X/4X/8X/16X | |||||
| Gesplitst scherm-modus Overinkelen naar afspelen in gesplitst scherm-modus | |||||
| Back-up Naar de back-up-pag/nan | |||||
| Vastleggen Afbeelding op het selecteerde kanaal vastleggen | |||||
| Volledig scherm Eén keer klktom naar volledig scherm te gaan | |||||
| Elektronisch zoomen Inzoomen voor met de muis naar het gebied rechtsonder te slepen | |||||
| Afspelen verlaten Afspeelpagi overlaten, maar voorbeeldpagina gaan | |||||
| Hoofdmenu | Back-up | ||||
| Opname configuratie | Basis / Handmatig / Gebeurtenis | Kanaal | Standaard ingesteld als kanaal 1, selecteer het overeenkomstige kanaal am in te stellen. | ||
| Streamtype | Videestream staat voor een afzonderlijke video, composiet-stream staat voor video en audio | ||||
| Videokwaliteit | Een andere gewenste beeldkwaliteit selecteren. | ||||
| Resolutie | Automatisch, in overeenstemming met het signaal dat afgegeven wordt door de camera om de overeenkomstige resolutie te herkennen. | ||||
| Bitrate-limiet | In de opties links en rechts kunt u andere waarden selecteren.Het is ook mogelijk om deze limiet zelf in te stellen. | ||||
| Framesnelheid | Links en rechts kunt u een andere waarde selecteren. "Volledige framesnelheid" is standaard. | ||||
| Schema | Kanaal | De camera selecteren waarvoor het opnameschema moet worden ingesteld. | |||
| Het gewenste type opname (Geen, Normaal of Beweging) selecteren | |||||
| Klikken en slepen om het schema voor de hele week in te stellen | |||||
| Na het instellen van het schema kan het schema indien nodig maar andere camera's wordengekopieerd. | |||||
| Systeeminstelling | Uitvoermodus | Menu-uitvoer | Naam camera | Deze naam wordt linksboven in de kanaalweergave weergegeven. | |
| Camera-mozaïek | Nanimaal 4 bewaakte gebieden instellen die worden geblokkeerd tijdens opname (om veiligheids-/privacyredenen). | ||||
| Videoverlies | De vereiste actie instellen voor wanneer signaalverlies wordt gedetecterd. | ||||
| Bewegingsdetectie | Geveiligheid instellen. | ||||
| Gewenste actie(s) instellen zoals de opname van een of meer kanalen, in volledig schem. | |||||
| Gebiedsinstelling (bewegingmarker): alleen beweging in de gemarkeerde gebieden activeert opname. | |||||
| Kleurinstellingen | Helderheid, contrast, chroma en verzadiging voor elk kanaal afzonderlijk instellen. | ||||
| Uitvoer configuratie | Transparantiemenu | De transparantie van achtergrond menu item instellen. | |||
| Tijd screensaver | De tijd instellen waarop het scherm automatisch wordt uitgeschakeld | ||||
| Resolutie | De resolutie instellen die via VGA- en HDMITM-uitvoer wordt verstuurd | ||||
| Hoofdmenu | Systeem instelling | Systeem configuratie | Apparaatnaam | |
| Automatisch uitloggen | ||||
| Videostandaard | ||||
| Taal | ||||
| Systeemtijd | ||||
| Datumformaat | ||||
| Tijdformaat | ||||
| Tijdzone | ||||
| Zomertijd | ||||
| Gebruikersbeheer | Gebruiker toevoegen | |||
| Gebruiker verwijderen | ||||
| Gebruiker bewerken | ||||
| Gebruikersautorisatie | ||||
| Versie-info | ||||
| Systeemupdate | ||||
| Hardeschijf management | Schijftype | Geeft de code van het productmodel weer | ||
| Schijfcapaciteit | Geeft de totale beschikbare capaciteit op de schijf weer | |||
| Vrije ruimte | Geeft de resterende capaciteit op de schijf weer | |||
| Status | Huidige bedrijfsstatus van de schijf | |||
| Harde schijf initialiseren | Start het formatteren van de schijf (nodig voor eerste gebruik) | |||
| Netwerk parameters | Basis | Type netwerkkaart | Verschillende netwerkkaarten selecteren die gebaseerd zijn op uw behoeften | |
| IP-adres automatisch verkrijgen | ||||
| Bijwerken Kan opnieuw een DHCP-lease verkrijgen | ||||
| IP-adres | ||||
| Subnetmasker | ||||
| Gateway | ||||
| MAC-adres | Geeft fysieke adres van de huidige netwerkinterface weer, kan niet aangepast worden. | |||
| WLAN-modus | Meerdere netwerkkaarten nodig om de standaard router in te stellen, toegang tot het netwerk via dit kanaal. | |||
| Geavanceerde configuratie | DDNS-parameters instellen | |||
| E-mail-instellingen | ||||
| PPPOE | ||||
| Poortinstelling | ||||
| Alarm Management | Alarminvoer | Kanaal | ||
| Alarmstatus | ||||
| Alarmtijd | ||||
| Koppelingsmodus | ||||
| Naar andere kanalen kopieren | ||||
| Alarmuitvoer | Kanaal | |||
| Vertraging uitvoeralarm | ||||
| Alarmtijd | ||||
| Naar andere kanalen kopieren | ||||
| Uitzondering configuratie | ||||
| Systeem informatie | Streamstatistieken | |||
| Logininformatie | ||||
| Configuratie exporteren | ||||
| Configuratie importeren | ||||
| Sensor | Sensor Basisboard Industrial Embedded Mikroprozessor | |||
| Betriebssystem Embedded | LINUX Betriebssystem | |||
| System | Signal Unterstützt AHD, IPC, CVBS, TVI, CVI (5 in 1) | |||
| Video-Kodierung | H.264 | |||
| Videoformat 4 Kanäle/8 Kanäle 1080p | ||||
| Bildrate PAL: 1 – 25 FPS/NTSC: 1 – 30 FPS | ||||
| Double Stream Support | ||||
| Schnittstelle USB-Schnittstelle (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS,BNC (4x/8x), RCA Eingang, RCA Ausgang | ||||
| Aufnahme verwaltung | Aufnahmemodus | automatisch/manuell/zeitgesteuert/Bewegungserkennung/Alarmaufnahme | ||
| Aufnahmeauflösung | Selbstanpassung | |||
| Wiedergabe 4 Kanäle/1080p | ||||
| Wiedergabemodus | Sofort/Suche/Ereignis | |||
| Sicherungsmodus | USB/Netzwerk | |||
| Netzwerk | Protokoll Unterstützt TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP usw. | |||
| P2P Cloud N_EYE Pro APP/www.yunyis.com | ||||
| Unterstützter Zugriff Mobile App (iOS/Android), UTC-Steuerung, 3G, WIFI | ||||
| Stromversorgung | Stromversorgung 12 V | |||
| Leistungsaufnahme | < 15 W (kein HDD) | |||
| Andere | Betriebsbedingungen | -10° – 55°C / 10 – 90% Feuchtigkeit | ||
| Maße und Gewicht | 255 x 215 x 45 mm, 1,5 kg (ohne HDD) | |||

