Produkttyp	Überwachungskamera (DVR-System + 4 Kameras)
Marke	Nedis
Modell	AHDS204CWT4
Anzahl Kanäle	4
Aufzeichnungsauflösung	Bis zu 1080p (AHD/TVI/CVI)
Signaltyp	AHD, TVI, CVI, AUTO
Aufnahmemodi	Daueraufnahme, zeitgesteuert, Bewegungserkennung
Bewegungserkennung	Ja, 3 Empfindlichkeitsstufen und anpassbare Zonen
Fernzugriff	Mobile App N_EYE PRO (iOS und Android)
Konnektivität	Ethernet RJ45, VGA- und HDMI-Ausgänge, USB-Anschlüsse, BNC-Eingänge
Stromversorgung	Netzadapter enthalten (DVR) und Stromverteiler für Kameras
Festplatte	Interne SATA-Festplatte (nicht enthalten)
Interface-Sprache	Mehrsprachig (u.a. Französisch)
Wiedergabefunktionen	Schnellvor-/Rücklauf, Pause, Zoom, Bildschirmfoto
Sicherung	Auf USB-Stick über USB-Anschluss
Sicherheit	Benutzername und Passwort einstellbar (Standard: admin / 123456)
Pflege	Gerät mit einem trockenen, weichen Tuch reinigen
Im Lieferumfang enthaltenes Zubehör	Koaxialkabel, Maus, Netzadapter
Kamerakompatibilität	AHD, TVI, CVI, analog

Häufig gestellte Fragen - AHDS204CWT4 NEDIS

Wie setze ich das vergessene Passwort zurück?

Standardmäßig lautet der Benutzername admin und das Passwort 123456. Wenn Sie das Passwort geändert und vergessen haben, müssen Sie den technischen Support kontaktieren. In der Anleitung ist kein Zurücksetzungsverfahren beschrieben.

Wie richte ich die Bewegungserkennung ein?

Gehen Sie zu Kontextmenü > Hauptmenü > Systemeinstellung > Ausgabemodus. Aktivieren Sie die Bewegungserkennung, stellen Sie die Empfindlichkeit ein (3 Stufen), wählen Sie die Aktionen (Aufnahme, Capture, E-Mail, Vollbild) und legen Sie den Erkennungsbereich durch Markierung fest.

Wie greife ich vom Smartphone auf den DVR zu?

Stellen Sie sicher, dass der DVR mit dem Router verbunden ist. Laden Sie die App N_EYE PRO herunter. Erstellen Sie ein Konto oder verwenden Sie die lokale Sitzung. Fügen Sie das Gerät hinzu, indem Sie den P2P-QR-Code auf dem DVR scannen oder die Netzwerkeinstellungen eingeben.

Was tun, wenn das Kamerabild schwarz ist?

Überprüfen Sie die BNC-Verbindungen der Koaxialkabel. Stellen Sie sicher, dass die Kameras über den Stromverteiler mit Strom versorgt werden. Überprüfen Sie auch, ob der Monitor auf die richtige Eingangsquelle eingestellt ist.

Wie programmiere ich die Aufnahme zu bestimmten Zeiten?

Wählen Sie im Menü Aufnahmekonfiguration den Kanal aus. Wählen Sie den Aufnahmetyp (Keine, Normal, Bewegung). Klicken und ziehen Sie auf dem Zeitraster, um die Zeitbereiche festzulegen. Kopieren Sie die Programmierung bei Bedarf auf andere Kanäle.

Wie sichere ich Aufnahmen auf einen USB-Stick?

Stecken Sie einen USB-Stick in einen USB-Anschluss des DVR. Klicken Sie im Wiedergabemodus auf das Symbol Sicherung. Wählen Sie den Zeitraum und die Kanäle aus und starten Sie die Sicherung.

Welche Kameratypen sind kompatibel?

Der DVR ist kompatibel mit AHD-, TVI-, CVI-Kameras und herkömmlichen analogen Kameras. Die maximale unterstützte Auflösung ist 1080p.

Wie schalte ich den DVR richtig aus?

Klicken Sie mit der rechten Maustaste, um das Kontextmenü zu öffnen, wählen Sie System herunterfahren und dann Schließen. Vermeiden Sie es, den Netzschalter gedrückt zu halten, da dies die Festplatte beschädigen könnte.

Wie ändere ich die Sprache der Benutzeroberfläche?

Gehen Sie zu Hauptmenü > Systemeinstellung > Systemkonfiguration. Wählen Sie in der Option Sprache die gewünschte Sprache aus (Französisch verfügbar).

Was tun bei plötzlichem Systemstillstand?

Der DVR speichert laufende Videos automatisch. Nach einem Neustart setzt das System den letzten bekannten Zustand fort. Wenn das Problem weiterhin besteht, überprüfen Sie die Stromversorgung und die Festplatte.

BEDIENUNGSANLEITUNG AHDS204CWT4 NEDIS

• Kameras mit Koaxialkabeln mit dem Recorder verbinden, BNC Stecker verwenden
• Kameras über den Stromverteiler mit Strom versorgen
• DVR an Fernseher oder Monitor anschließen, bevorzugten Stecker verwenden
• Maus über USB anschließen
• Recorder über Ethernetkabel mit dem Internet verbinden (wenn gewünscht)
• Zum Abschluss den Recorder über das beigefügte Netzteil einschalten

2. Start

Den Start-Knopf betätigen und sicherstellen, dass der richtige Eingang am Fernseher/Monitor eingestellt ist. Auf dem Bildschirm erscheint die Echtzeit-Überwachung, siehe Abb. „A“:

3. Navigation

Die rechte Maustaste betätigen, um in das „Rechtsklick-Menü“ zu gelangen.

Zunächst müssen Sie sich anmelden. Der Standard-Benutzername ist admin, das Standard-Passwort lautet 123456.

Mit der linken Maustaste können Sie durch das Menü navigieren, mit einem Rechtsklick gelangen Sie zurück.

4. Abschalten

• Die rechte Maustaste betätigen, um in das „Rechtsklick-Menü“ zu gelangen, „System herunterfahren“ und „Schliessen“ auswählen oder
• den Start-Knopf auf der Frontplatte lange gedrückt halten (dies ist nicht empfehlenswert, das es die Festplatte beschädigen könnte)

5. Wiederherstellung

Bei einem plötzlichen Stromausfall wird das Video automatisch gespeichert und nach einem Neustart kehrt der Recorder automatisch in den Zustand zurück, in dem er sich vor dem Stromausfall befunden hat.

6. Aufnahme

Im Menü „Record Config“ kann der Aufnahmeplan für jede Kamera eingestellt werden. Den gewünschten Aufnahmemodus wählen und auf die einzelnen Zeitabschnitte klicken oder mit der Maus über einen längeren Zeitraum ziehen, um diesen festzu legen, oder mehrere Tage auf einmal durch Markieren per Ziehen auswählen. Weiß bedeutet, dass in dieser Zeit keine Aufnahme stattfindet; blau bedeutet permanente Aufnahme; grün bedeutet, dass die Aufnahme startet, sobald eine Bewegung erkannt wird. Wenn ein Zeitplan vollständig ist, kann dieser einfach auf eine oder mehrere Kameras kopiert werden. Siehe Abb. „B“

7. Bewegungserkennung

m Rechtsklick-Menü – Hauptmenü/System settings/Output mode – kann die Bewegungserkennung eingeschaltet und konfiguriert werden:

- 3 verschiedene Empfindlichkeitsstufen

- Bestimmte Funktion(en), die ausgeführt werden sollen: Aufnahme von einem oder mehreren Kanälen, Schnappschuss, E-Mail senden oder die angesteuerte Kamera im Vollbildmodus anzeigen.

- Bereichseinstellung (Bewegungsmaske – motion mask): Ist dieser Punkt angewählt, löst nur eine Bewegung in den hervorge hobenen Bereichen die eingestellte(n) Funktion(en) aus.

8. Wiedergabe

Beim Anzeigen von älteren Aufnahmen ist die Ansicht wie in Abb. „C“:

Die 4 grauen Zeitleisten unten stellen die 4 verschiedenen Kanäle dar. Verschiedenfarbige Bereiche bedeuten unterschiedliche Aufnahmearten (geplant, manuell, durch Alarm oder Bewegung).

Die Zeitleiste nach links oder rechts ziehen, um über den Zeitstrahl zu scrollen.

Auf einen bestimmten Zeitpunkt doppelklicken, um die Wiedergabe der Aufnahme an diesem Punkt an starten.

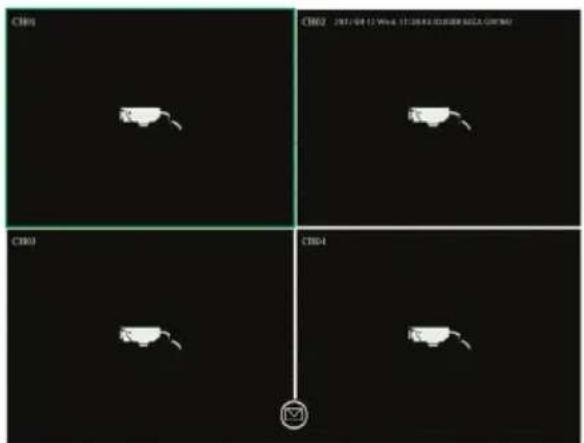

9. Mobile Anwendung

Wenn Sie den DVR über Ihr Smartphone steuern möchten, muss der DVR mit dem Router verbunden und das Netzwerk richtig konfiguriert sein.

Die App „N_EYE PRO“ herunterladen und öffnen; anmelden oder registrieren oder lokal anmelden (local login), wenn Sie nur Zugang aus einem lokalen Netzwerk benötigen. Über das Plus-Zeichen ein Gerät hinzufügen und „Network Device“ anwählen. Den QR-Tag, der unter „P2P Cloud“ beim DVR angezeigt wird, scannen oder die erforderlichen Netzwerkparameter kopieren. Die App stellt automatisch die Anzahl der Kameras für diesen DVR fest. Sobald Sie gesichert haben, sehen Sie alle Kameras, die Sie hinzugefügt haben. Oben rechts in der Ecke können einzelne Kameras ein- und ausgeschaltet werden. Andere Optionen in der App sind die Wiedergabe und das manuelle Aufnehmen auf dem Smartphone.

IBildfarbe	Helligkeit
	Kontrast
	Chroma
	Sättigung
Einstellungen für Betriebsart Video	AHD
	TVI
	Auto
	CVI
Elektronischer Zoom	Zum Zoomen im Bild unten rechts klicken und ziehen
PTZ-Steuerung	entfällt bei unseren Kameras
Video Query (Videoabfrage)	Wählen Sie in der Zeitleiste unten das Datum, die Kamera und „Aufnahmen suchen“
	Pause/Play Pause/Play aktuelle
	Stopp Stopp Video, alle Bildschirm aus
	Schneller Vor- oder Rücklauf		oder Rücklauf des Videos
	Langsam/schnell Video mit 140V/140X/6X-Geschwindigkeit abspielen
	Geteilter Bildschirm Umschaft auf Wiedergabe auf geteiltem Bildschirm
	Sicherung Sicherungsseite auTIM
	Erfassen Bild des gewählten Klimaufnehmen
	Vollbild Einmal klicken um in den Vollbildmodus zu gelangen
	Elektronischer Zoom Zum Zooh mit der Maus im Bereich rechts unten ziehen
	Wiedergabe verlassen Wiederlöseite verlassen, zurück zur vorherigen Seite
Hauptmenü	Sicherung
	Konfiguration Aufnahme	Grundkonfiguration/Manuell/Ereignis	Kanal	Standardmäßig ist Kanal 1 eingestellt. Wählen Sie den gewünschten Kanal aus.
			Streaming-Art	Mit „video stream“ wird ein Video aufgenommen, mit „composite stream“ werden Video und Audio aufgenommen
			Videoqualität	Bildqualität nach Bedarf auswählen
			Auflösung	Automatisch, wie vom Signal der Kamera vorgegeben, die die erforderliche Auflösung ermittelt
			Grenze Bitrate	Es können in den linken und rechten Optionen verschiedene Werte angewählt werden. Es kann auch eine eigene Grenze angegeben werden.
			Framerate	Es können links und rechts verschiedene Werte angewählt werden. Die Standard-Einstellung ist „volle Framerate“.
		Plan	Kanal Kamera, für die der Aufnahmeplan gemacht werden soll, auswählen.
			Gewünschte Aufnahmeart wählen (Keine, Normal oder Bewegung)
			Klicken und ziehen, um den Plan für die ganze Woche einzustellen
			Wenn der Plan fertig ist, kann dieser bei Bedarf auf andere Kameras kopiert werden.
	System einstellung	Ausgabemodus	Menü-Ausgabe	Kamera-Name	Dieser Name wird unten links in der Kanalansicht angezeigt.
				Kamera-Mosaik	Bis zu 4 Bereiche festlegen, die für die Aufnahme geblockt sind (aus Gründen der Sicherheit/Privatsphäre).
				Verlust des Videosignals	Welche Funktion soll ausgeführt werden, wenn der Verlust des Videosignals festgestellt wird?
				Bewegungserkennung	Empfindlichkeit einstellen
					Welche Funktion soll ausgeführt werden, z.B. Aufnahme von einem oder mehreren Kanälen, Vollbildmodus?
					Bereichseinstellung (Bewegungsmaske): Ist dieser Punkt angewählt, lost nur eine Bewegung in den hervorgehobenen Bereichen die Aufzeichnung aus.
				Farbeinstellungen	Helligkeit, Kontrast, Chroma und Sättigung für jeden Kanal einzeln einstellen
			Konfiguration Ausgabe	Transparenz des Menüs	Transparenz des Menühintergrunds einstellen
				Bildschirmschoner Zeit	Zeit, nach der sich der Bildschirm automatisch ausschaltet
				Auflösung	Auflösung über VGA- und HDMITM-Ausgang einstellten

Main Menu	System einstellung	System konfiguration	Gerät-Name
			Automatische Abmeldung
			Video Standard
			Sprache
			Systemzeit
			Datumsformat
			Zeitformat
			Zeitzone
			Sommerzeit
		Benutzerverwaltung	Benutzer hinzufügen
			Benutzer löschen
			Benutzer bearbeiten
			Benutzerautorisierung
		Version Info
		System-Update
	Verwaltung Festplatte	Festplattentyp	SCode des Produktmodells
		Festplattengröße	Gesamter verfügbarer Speicherplatz auf der Festplatte
		Freier Platz	Aktuell verfügbarer Speicherplatz auf der Festplatte
		Status	Aktueller Betriebszustand der Festplatte
		Festplatte initialisieren	Formatierung der Festplatte starten (vor dem ersten Einsatz erforderlich)
	Netzwerk parameter	Basic	Art der Netzwerkkarte	Verschiedene Netzwerkkarten nach Bedarf auswählen
			IP-Adresse automatisch beziehen
			Aktualisieren	DHCP-Lease kann noch mal angefordert werden
			IP-Adresse
			Subnetz-Maske
			Gateway
			MAC-Adresse	Physikalische Adresse der aktuellen Netzwerkschnittstelle wird angezeigt; keine Änderung möglich.
			WLAN-Modus	Mehrfachnetzwerkkarte zum Einstellen des Standard-Routers erforderlich; Besuch des externen Netzwerks über diesen Kanal möglich.
		Erweiterte Konfiguration	DDNS-Parameter einstellen
			E-Mail-Einstellung
			PPPOE
			Schnittstellen Einstellung
	Alarm Management	Alarmeingang	Kanal
			Alarmstatus
			Alarmzeit
			Verbindungsmodus
			Kopie auf andere Kanäle
		Alarmausgang	Kanal
			Ausgang Alarmverzögerung
			Alarmzeit
			Kopie auf andere Kanäle
		Konfiguration Ausnahmen
System Info	Stream-Statistiken
	Log Info
	Konfiguration Export
	Konfiguration Import

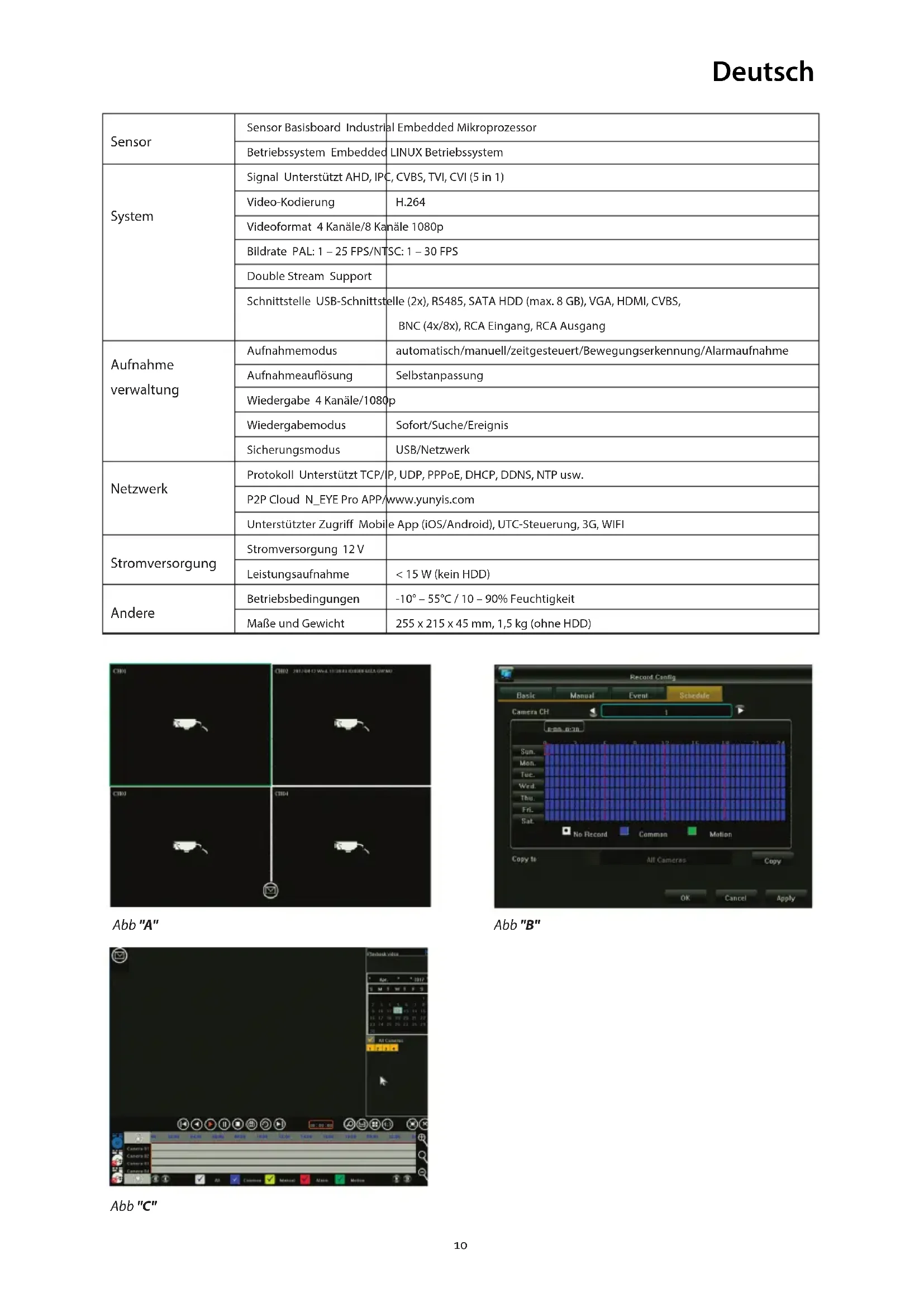

Capteur	Capteur de la Carte Mère Microprocesseur Industriel Intégré
	Système d'exploitation Système d'exploitation LINUX intégré
Système	Signal Prend en charge AHD, IPC, CVBS, TVI, CVI (5 en 1)
	Codage Vidéo H.264
	Format Vidéo 4 canaux/8 canaux 1080p
	Trame Vidéo PAL : 1 - 25 IPS / NTSC : 1 - 30 IPS
	Double Flux Assistance
	Interface Port USB (2x), RS485, Disque Dur SATA (max. 8 Go), VGA, HDMI, CVBS, BNC (4x/8x), entrée RCA sortie RCA
Gérer l'Enregistrement	Mode d'Enregistrement	Automatique / Manuel / Programmé / Détection de Mouvement / Enregistrement sur Alarme
	Résolution d'Enregistrement	Adaptation Automatique
	Lecture 4 canaux 1080p
	Mode Lecture Instantané / Recherche / Événement
	Mode Sauvegarde USB / Réseau
Réseau	Protocole Prend en charge	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP etc.
	P2P Cloud	N_EYE Pro APP / www.yunyis.com
	Accès pris en charge	Application Mobile (iOS / Android), commande UTC, 3G, WIFI
Alimentation	Alimentation	12 VDC
	Consommation Électrique	< 15 W (sans disque dur)
Autres	Conditions d'utilisation	-10 - 55 °C / 10 - 90 % d'humidité
	Physique	255 x 215 x 45 mm / < 1,5 kg (sans disque dur)

Figure "A"
