MANUAL DE UTILIZADOR HDC9B90UX SAMSUNG

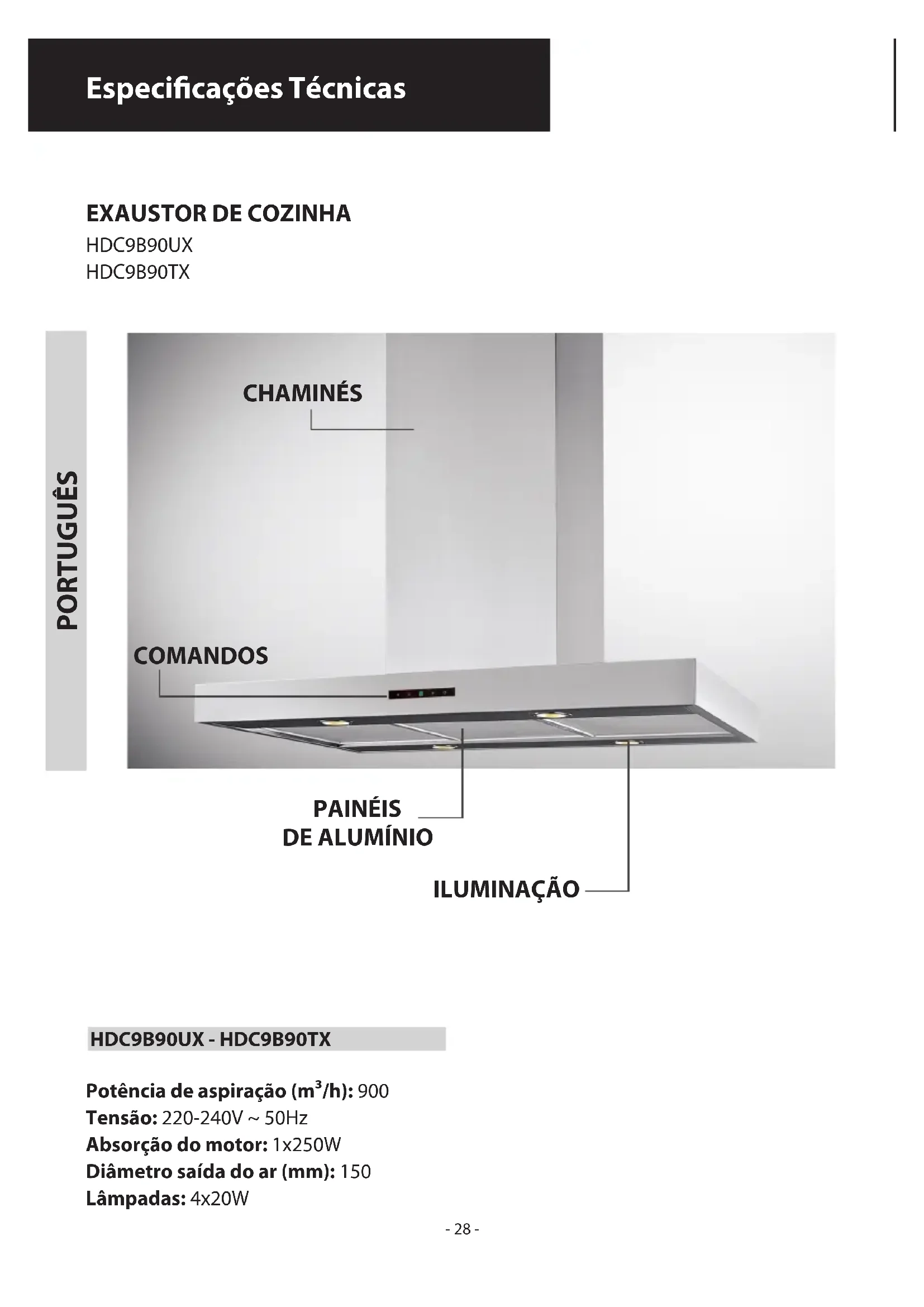

HDC9B90UX - HDC9B90TX Especicações Técnicas

PORTUGUÊS Potência de aspiração (m³/h): 900 Tensão: 220-240V ~ 50Hz Absorção do motor: 1x250W Diâmetro saída do ar (mm): 150 Lâmpadas: 4x20W COMANDOS PAINÉIS

ILUMINAÇÃO CHAMINÉS- 29 - eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser efectuadas por pessoal especializado.

• Conexão elétrica O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ligação à rede elétrica deve ser feito como segue: MARROM = L fase AZUL = N neutro Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta características. Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada seja acessível. Em caso de conexão direta à rede elétrica é necessário interpor entre o aparelho e a rede um interruptor unipolar com abertura mínima entre contatos de 3mm, dimensionado para a carga e de acordo com as normas vigentes.

• A distância mínima entre a superfície de suporte dos reci- pientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve car externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um mane- jo mais fácil do aparelho retirar os ltros anti-gordura (Fig.16). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar. Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído.

• Montagem do exaustor: - Retire a estrutura da embalagem e os 2 parafusos A para separar a parte superior daquela inferior (Fig.2). - Posicione o gabarito de perfuração no tecto prestando atenção para que a seta fique posicionada no mesmo lado do comando do aparelho (Fig.3). Efectue os 4 furos Ø8 no tecto e aparafuse os 3 parafusos sem os aparafusar completamente, e prestando atenção para não introduzir o parafuso no furo marcado com um X no gabarito de perfuração (os parafusos GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), ltrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

Prestar atenção se estão funcionando contemporane- amente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combus- tão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - controle a placa dos dados (posta no interior do aparelho) para vericar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualicado. - Se o cabo de alimentação estiver danicado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma cha com fusível 3A ou aos dois os da bifásica protegidos por um fusível 3A. Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A) Não procure controlar os filtros com o exaustor em funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C) É proibido cozinhar alimentos flambé sob o exaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustor da rede eléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho.

I) Quando o exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeito das instruções, existe o risco de incêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja PORTUGUÊS P- 30 - e as buchas de expansão devem ser adequadas ao tipo de parede). - Agarre na parte superior da estrutura B (Fig.4) e enfie-a nos 3 parafusos não aparafusados completamente na cor- respondência das 3 anilhas. Rode ligeiramente até encaixar (Fig.4). Aparafuse o quarto parafuso X e puxe pelos outros 3 de maneira a permitir o bloqueio definitivo da parte superior da estrutura B. - Prenda a parte inferior da estrutura telescópica C, e enfie-a naquela superior B (Fig.5). Regule a altura desejada tendo como referência as cotas indicadas na (Fig.15) e bloqueie-a com os 8 parafusos G fornecidos (Fig.6).

• Versão aspirante: prenda o tubo flexível ao furo de evacu- ação do ar preparado (Fig.7).

• Versão filtrante: ligue o tubo flexível ao deflector M e prenda o parafuso I tal como indicado na (Fig.8); os filtros de carbono activo devem ser aplicados ao grupo aspirante colocado no interior do exaustor (Fig.17). - Remover a película de protecção da chaminé utilizando luvas e prestando atenção para não arranhar a superfície. (Fig.9). - Fixe a chaminé superior prendendo-a à estrutura com os 2 parafusos A (Fig.10). Una a chaminé inferior com aquela superior, prendendo-a muito bem com fita-cola L (Fig.11A). - Desaparafuse os 2 parafusos O por max 3 mm (Fig.11A). Intro- duza o grupo de aspiração no interior da estrutura prestando atenção para que os parafusos O, anteriormente desaparafu- sados, fiquem presos com as anilhas na parte inferior, tal como indicado na (Fig.11B). Aparafuse os 3 parafusos N (fornecidos) e puxe pelos 2 parafusos O (Fig.11B). - Fixe o tubo de evacuação do ar H (não fornecido) na Flange de ligação F (Fig.12). - Retire a fita-cola L e apoie a chaminé inferior em cima do cor- po do exaustor (Fig.13). Se o seu aparelho tem uma chaminé inferior que necessita de fixação ao corpo do exaustor com parafusos, retire do exaustor os filtros de gordura usando as devidas manilhas (Fig.16). - Se necessário, fixe por dentro a chaminé inferior ao exaustor, utilizando os parafusos P (Fig.14). Por fim, volte a colocar os filtros no seu sítio.

• Érecomendávelcolocaroaparelhoafuncionarantes deprocedercomacozeduradequalquer alimento.É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao ltro anti-gordura e ao ltro de carvão activado.

• Oltroanti-gorduratemafunçãodereteraspartículas gordurosas suspensas no ar, portanto está sujeito à obstruir-se após algum tempo, conforme o uso que se faz do aparelho. - Para prevenir o perigo de eventuais incêndios, no máximo a cada 2 meses é necessário lavar os ltros anti-gordura, para os quais é possível utilizar também a máquina de lavar louça. - Após algumas lavagens, podem vericar-se alterações da cor. Este fato não dá direito a reclamações para a eventual substituição dos mesmos. No caso de não cumprimento das instruções de substituição e lavagem, pode-se vericar o perigo de incêndio dos ltros anti-gordura.

• Osltrosdecarvãoactivadoservemparadepuraroarque será reintroduzido no ambiente. Os ltros de carvão activado não são laváveis ou regeneráveis e deverão ser substituídos no máximo a cada quatro meses. A saturação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do ltro anti-gordura.

• Limparfrequentementeoexaustor,tantointernamente quanto externamente, usando um pano humedecido com álcool desnaturado ou detergentes líquidos neutros e não abrasivos.

• Osistemadeiluminaçãofoiprojectadoparaousodurante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas. Substituição das lâmpadas de halogéneo (Fig.18). Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas especícas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• Comandos: (g.19) Tecla A = acende/apaga as luzes Tecla B = liga/desliga a coifa. O aparelho liga na 1° veloci- dade. Se a coifa está ligada pressionar a tecla por 2 s. para desligá-la. Se a coifa se encontra na 1° velocidade não é necessário manter a tecla pressionada para desligar. Diminui a velocidade do motor. Display C = indica a velocidade seleccionada do motor e a activação do timer. Tecla D = liga a coifa. Aumenta a velocidade do motor. Pres- sionando a tecla da 3° velocidade insere-se a função intensiva por 10’, depois o aparelho volta a funcionar na velocidade de exercício do momento da activação. Durante esta função o display lampeja. Tecla E = O timer determina os tempos de funcionamento, no momento da activação, para 15 minutos depois de desligar. Para desactivar o timer carregue outra vez na tecla E. Quando a função timer estiver activa, no display deverá piscar o ponto decimal. Se estiver a funcionar na velocidade intensa, não será possível activar o timer. Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a função “clean air”. Esta função liga o motor 10 minutos por hora na primeira velocidade. Durante o funcionamento, o display deverá visualizar um movimento rotativo dos segmentos periféricos. Depois deste tempo ter passado, o motor desliga-se e o display deverá visualizar a letra “C” xa até, depois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.

• Saturação dos ltros anti-gordura carvão activo: - Quando o display C piscar alternando a velocidade de funcionamento com a letra F (ex. 1 e F), os ltros anti-goruda deverão ser lavados. - Quando o display C piscar alternando a velocidade de funcionamento com a letra A (ex. 1 e A), os ltros carvão deverão ser substituídos. Uma vez colocado o ltro limpo deve-se restabelecer a memória electrónica, carregando na tecla A por aproximadamente 5 segundos, até o indicador luminoso F ou A do display C terminar de piscar.
