BEDIENUNGSANLEITUNG HDC9B90UX SAMSUNG

DUNSTABZUGSHAUBE - Gebrauchsanweisung

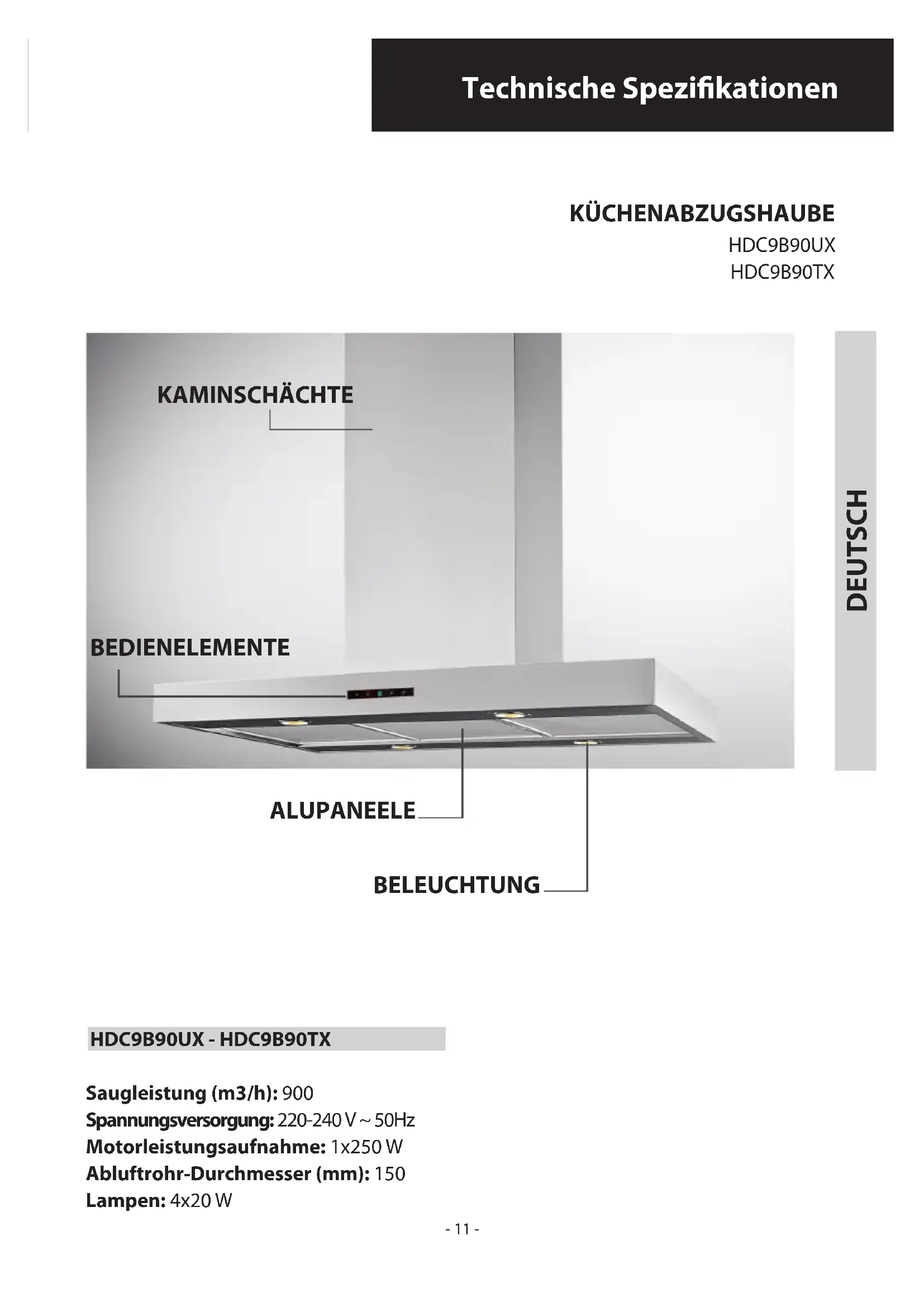

Technische Spezifikationen

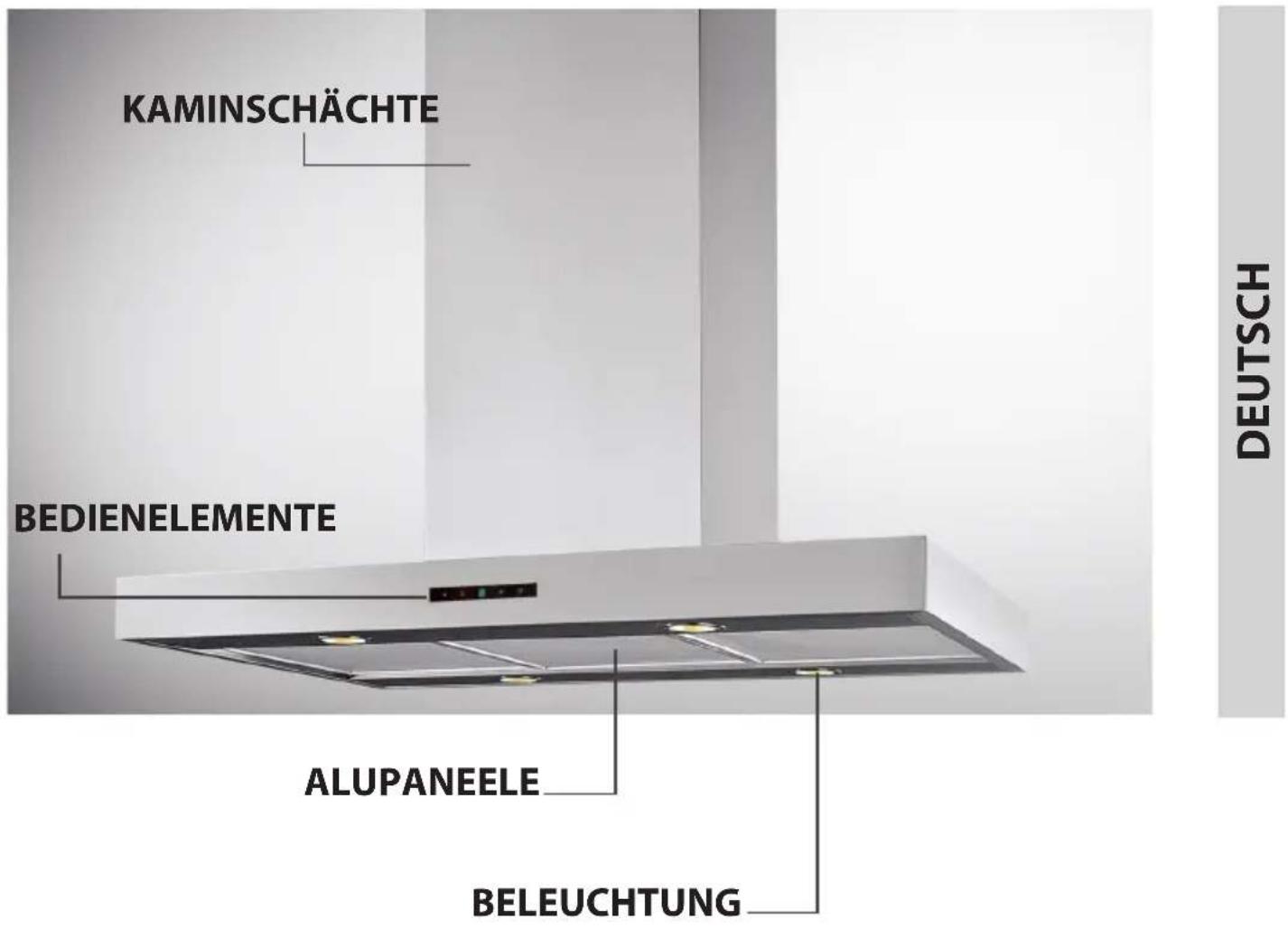

KÜCHENABZUGSHAUBE

HDC9B90UX

HDC9B90TX

HDC9B90UX-HDC9B90TX

Saugleistung (m3/h): 900

Spannungsversorgung: 220-240 V ~ 50Hz

Motorleistungsaufnahme: 1x250 W

Abluftrohr-Durchmesser (mm): 150

Lampen: 4x20 W

ALLGEMEINES

These Anleitungs.
Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukunftige Konsultationen aufbewahren.Das Gerat wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach auBen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benöigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Beluftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

- Vor Anschluss des Modells an das Stromnetz:

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.

• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drahte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfern.
G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
I) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen

gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte davon, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbolagt aus, dass these Productnicht wie normaler Hausmull behandelt werden darf, sondern dass es einer geeigneten Sammelstelle fur das Recycling der elektrischen und elektronischen Gerateteile zugefuhrt werden muss. Entsorgen Sieitte das Altgerat gemaBder lokalen Richtlinien.Fur weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sichitte an die zustendige lokale Stelle, an die Sammelstelle fur Hausmull, oder an den Handler, bei dem Sie das Gerat erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

Elektroanschluss

Die Kuchenhaube gehort zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzufahren:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installmentiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fallarf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.16).

• Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugsöffnung vor.

Es empfehl't sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstucks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

• Montage der Abzugshaube:

• Den Komplex aus der Verpackungnehmen und die 2 Schrauben A entfernen, um den oberen Teil vom unteren zu trennen (Abb.2).

• Die Lochschablone an der Decke positionieren, wobei darauf zu achten ist, dass der Pfeil an derselben Seite der Steuerung des Gerats positioniert ist (Abb.3). Die 4 Locher 8 an der Decke ausfuhren und 3 Schrauben anziehen, ohne sie ganz festzuspannen, wobei darauf zu achten ist, die Schraube nicht in das auf der Lochschablone mit einem X gekennzeichnete Loch zu bringen (die Spreizschrauben und -dubel müssen fur den Wandtyp geeignet sein).

• Den oberen Teil des Komplexes B (Abb.4) erhmen und auf den 3 noch nicht ganz festgespannten Schrauben in Übereinstimmung mit den 3 Schlitzen anbringen. Eine petite Drehung zum Einrasten durchfahren (Abb.4). Die vierte Schraube X anziehen und die übrigen 3 festspannen, um die endgültige Fixierung des oberen Teils des Komplexes B zu erhögblichen.

• Den unteren Teil des ausziehbaren Gefüges Cnehmen und auf dem oberen B anbringen (Abb.5). Die gewündchte Höhe einstehen, wobei auf die in (Abb.15) angegebenen Maße Bezug zunehmen ist, und sie mithilfe der mitgelieferten 8 Schrauben G feststellen (Abb.6).

• Aspirationsversion: das biegsame Rohr amVBorbereiteten Luftausscheidungsloch befestigen (Abb.7).

• Filtrationsversion: Das biegsame Rohr an den Deflektor M anschreiben und die Schraube I wie in Abb.8 angegeben befestigen; die Aktivkohlefilter müssen am Absaugaggregat angebracht werden, das sich im Innern der Abzugshaube befindet (Abb.17).

• Ziehen Sie zum Abnehmer der Schutzfolie vom Kamin Handschuhe an und achten Sie darauf, dass er keine Kratzer erhalten. (Abb. 9).

• Den oberen Schornsteinnehmen und ihn mit den 2 Schrauben A an dem Komplex befestigen (Abb.10).

• Den unteren Schornstein mit dem oberen verbinden und ihn sorgfaltig mit Klebeband L befestigen (Abb.11A).

Die 2 Schrauben O hochstens 3mm Iosen (Abb.11A).

Das Absaugaggregat ins Innere des Komplexes eingufen, wo bei darauf zu achten ist, dass die zuvor gelosten Schrauben O mit den Schlitzen im unteren Teil wie in (Abb.11B) angegeben ineinander haken. Die 3 Schrauben N (mitgeliefert) anziehen und die 2 Schrauben O festspannen (Abb.11B).

-Das Luftausscheidungsrohr H (nicht mitgeliefert) an dem Verbindungsflansch F (Abb.12) befestigen.

-Das Klebeband Lentfernen und den unteren Schornstein auf das Haubengehäuse stellen (Abb.13).

• Wenn Ihr Gerät mit einem unteren Schornstein ausgestattet ist, der mit Schrauben am Haubengehäuse befestigt werden muss, die Fettfilter mithilfe der entsprechenden Griffe von der Abzugshaube entfernen (Abb.16).

• Wenn notwendig, den unteren Kamin voninnen an der Dunstabzugshaube mit den Schrauben P befestigen (Abb.14). SchlieBlich die Filter wieder in ihren Sitz eingufen.

BENUTZUNG UND WARTUNG

Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hangt entscheidend von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten

enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung bereits ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

• Um der Brandgebung vorzubeugen, müssen maximal alle 2 Monate die Fettfilter gewaschen werden. Das goes auch mit der Spülmaschine.
• Nach einigen Waschgängen können Farbveränderungen auftreten. Hieraus resultiert jeder kein Anspruch auf kostenlsten Ersatz derselben.
  Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.
• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder weniger langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder wenigerhäufigen Reinigung des Fettfilters ab.
• Reinigen Sie die Haubeinnen und außen regelmäßig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
  Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

Austausch der Halogenlampen (Abb. 18).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheben) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit dem Händen an.

Bedienung: (Abb.19)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drucken. Verringert die Geschwindigkeit des Motors.

Display C = zeit die gewähnte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3^ Geschwindigkeit druckt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Wahrend der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivistufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert.

These bewirkt das Einsatz des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe.

Während dieser Funktionswise muss auf dem Display eine

Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Sattigung der Fett- und Aktivkohlefilter:

• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.
• Blinkt das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlefilter ausgetauscht werden.

Nach dem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt halt bis die Blinkanzeige F oder A auf dem Display C erlischt.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUHFHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

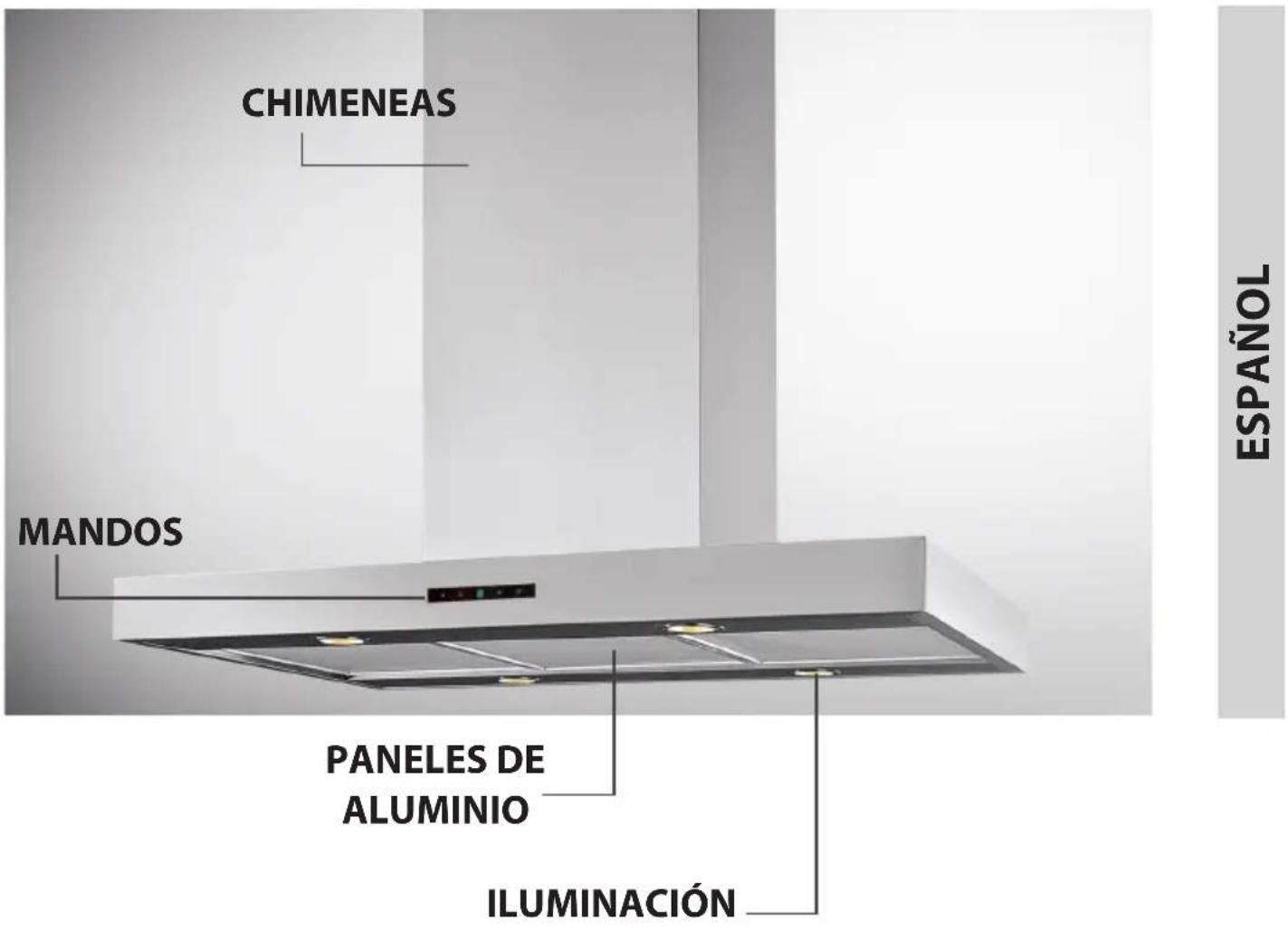

CAMPANA DE COCINA

HDC9B90UX

HDC9B90TX

HDC9B90UX-HDC9B90TX

Potencia de aspiracion (^3 /) :900

Voltaje: 220 - 240V 50Hz

Absorcion motor: 1x250W

Dimetro salute aire (mm): 150

Lámparas: 4x20W

GENERALIDADES
