MANUAL DE USUARIO HDC9B90UX SAMSUNG

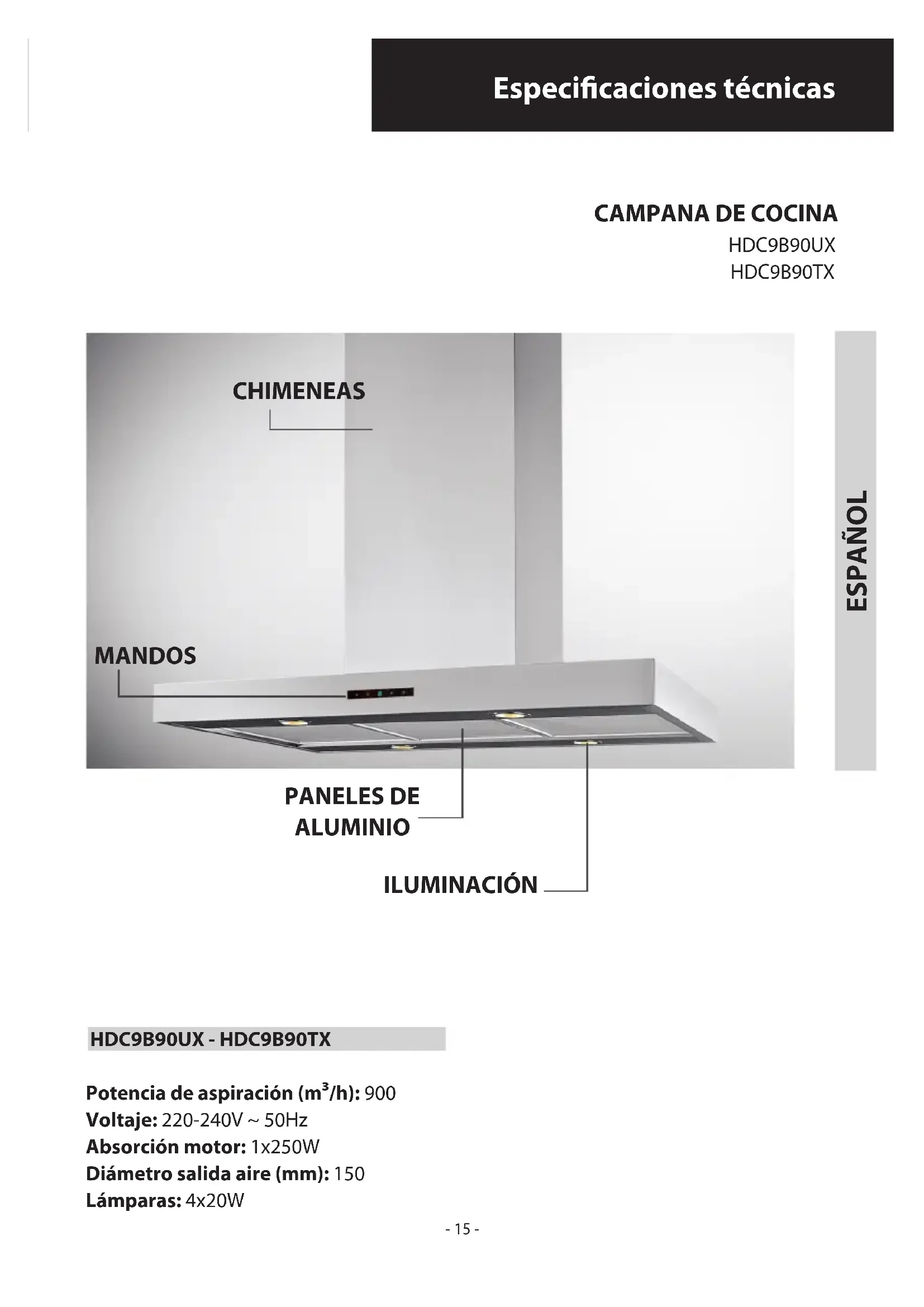

Especicaciones técnicas

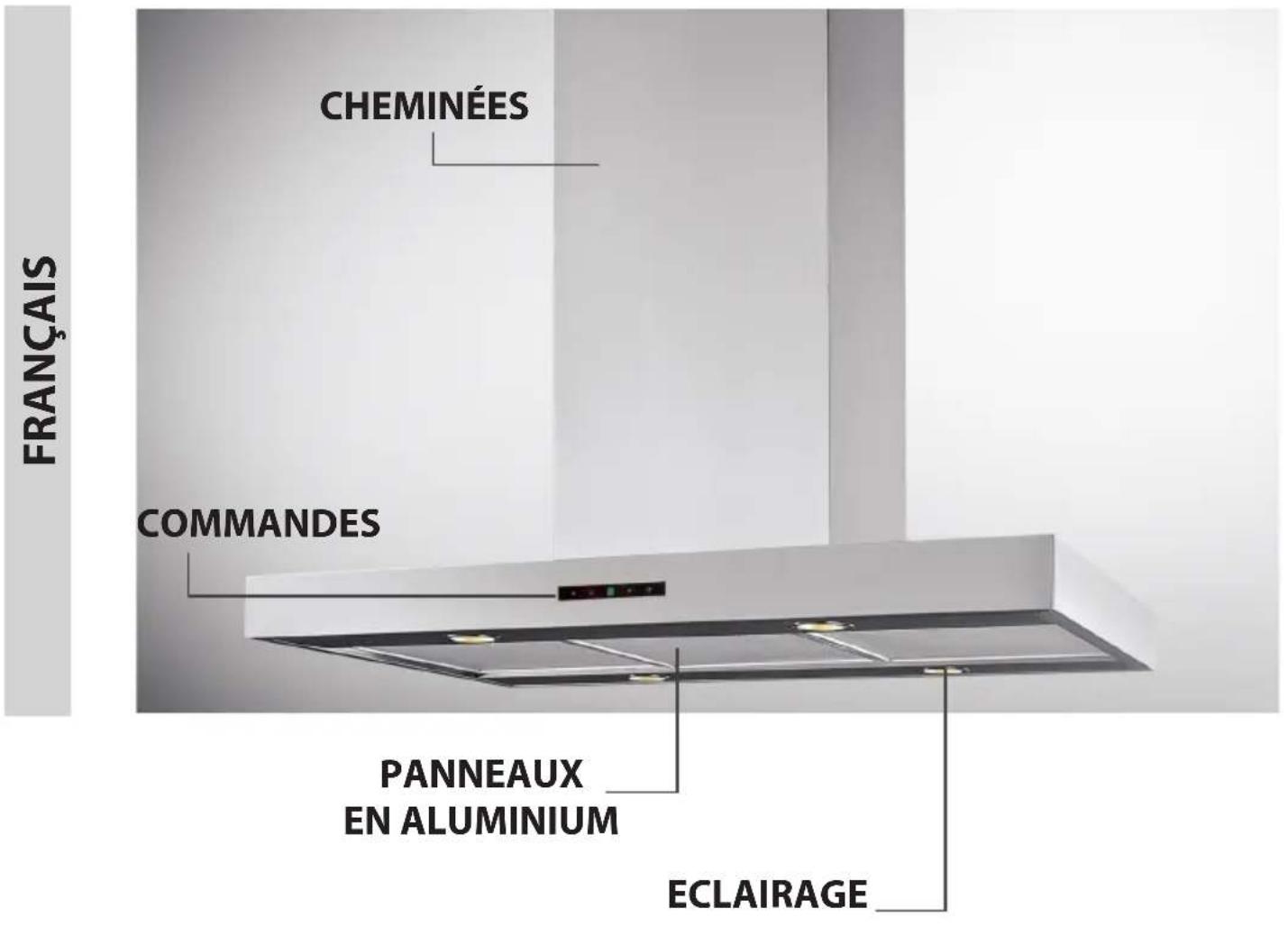

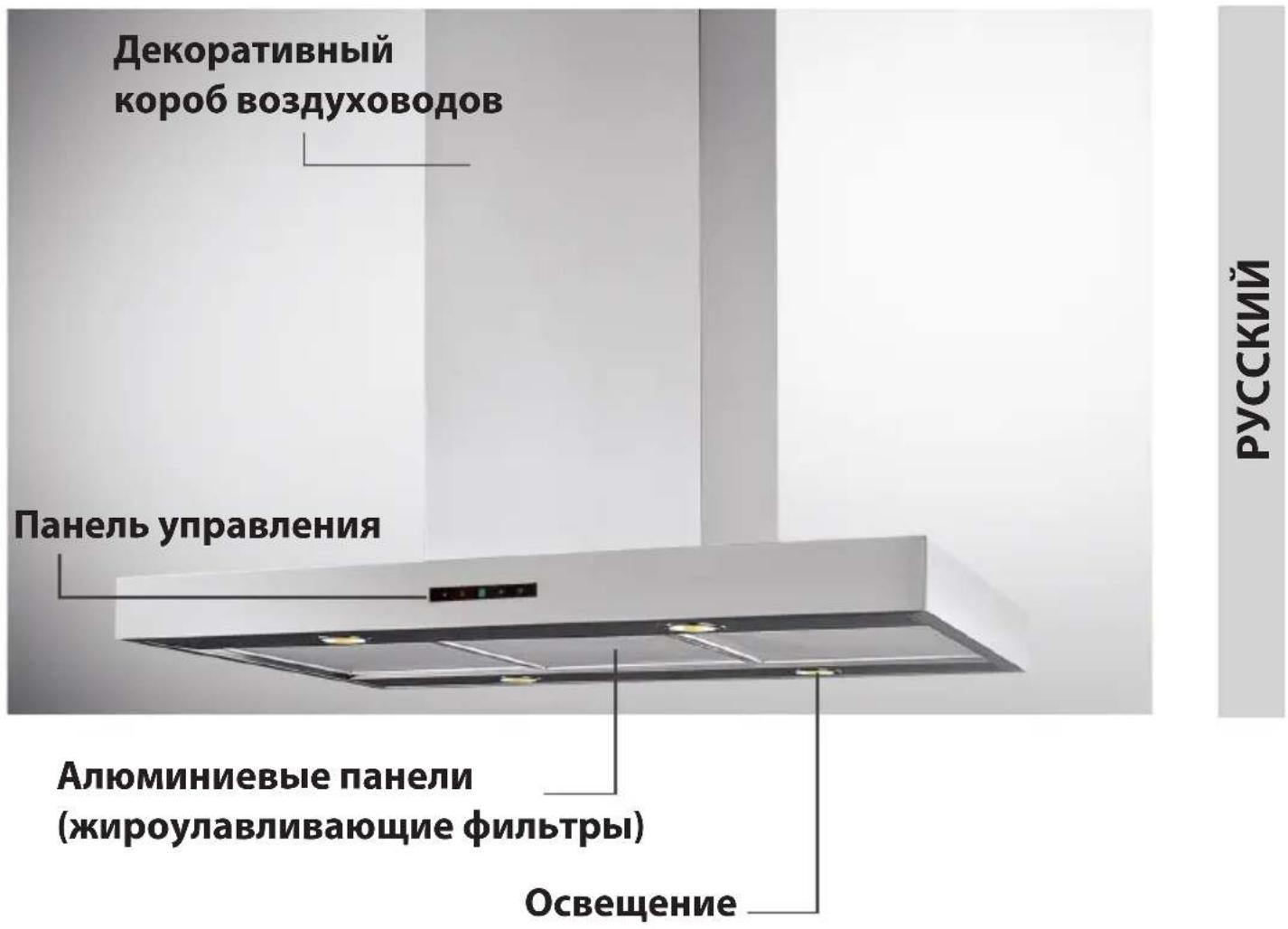

ESPAÑOL Potencia de aspiración (m³/h): 900 Voltaje: 220-240V ~ 50Hz Absorción motor: 1x250W Diámetro salida aire (mm): 150 Lámparas: 4x20W MANDOS PANELES DE ALUMINIO ILUMINACIÓN CHIMENEAS- 16 - (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud. El símbolo en el producto o en la documentación ad- junta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la ocina local encargada, al servicio de recolección de de- sechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

• Instalación eléctrica El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea. AZUL = N neutro. Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. Si está provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de co- nexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.

• La distancia mínima entre la supercie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los ltro/s antigrasa (Fig.16). En el caso de montaje del aparato en la versión aspirante, predisponer el oricio de evacuación aire.

• Seaconsejaelusodeuntubodeevacuacióndeaireconel mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

• Montaje de la campana: - Saque la estructura del embalaje y quite los 2 tornillos A para separar la parte superior de la inferior (Fig.2). - Coloque la guía de perforación en el techo asegurándose que la flecha sea colocada en el mismo lado del mando del aparato (Fig.3). Efectúe los 4 agujeros Ø8 en el techo y ator- nille 3 tornillos sin ajustar completamente, asegurándose de GENERALIDADES Lea atentamente el contenido del presente libro de ins- trucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), ltrante (reciclaje del aire en el interior – Fig.1A) .

SUGERENCIAS PARA LA SEGURIDAD

Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del am- biente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país. Antes de enchufar el modelo a la corriente eléctrica: - controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la poten- cia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calicado. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica. - Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A. ¡Atención! En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los filtros cuando la campana está en funcionamiento B) Durante el uso prolongado de la instalación de ilumi- nación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas. C) Está prohibido cocinar a fuego directo debajo de la campana D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio E) Controle constantemente los alimentos fritos para evi- tar que el aceite sobrecalentado se prenda fuego F) Antes de efectuar cualquier operación de mantenimien- to, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato.

I) Cuando la campana se utiliza simultáneamente con apa-

ratos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio. Este aparato está fabricado en conformidad con la Norma Eu- ropea 2002/96/EC, Waste Electrical and Electronic Equipment ESPAÑOL E- 17 - no introducir el tornillo en el agujero señalado con una X en la guía de perforación (los tornillos y parches de expansión deben ser adaptos al tipo de pared). - Tome la parte superior de la estructura B (Fig.4) e introdúzcala en los 3 tornillos no atornillados completamente correspon- dientes a los 3 ojales. Haga una ligera rotación para el empotre (Fig.4). Atornille el cuarto tornillo X y ajuste los otros 3 tornillos restantes para obtener una fijación definitiva de la parte superior de la estructura B. - Tome la parte inferior de la estructura telescópica C e intro- dúzcala a la superior B (Fig.5). Regule la altura deseada refiriéndose a las cuotas indicadas en (Fig.15) y fijar con los 8 tornillos G incluidos (Fig.6). - Versión aspirante: fije el tubo flexible al agujero de evacua- ción de aire preparado (Fig.7). - Versión filtrante: conecte el tubo flexible al deflector M y fije el tornillo I como indicado en (Fig.8), los filtros al cabón activo deben ser aplicados al grupo aspirante situado dentro de la campana (Fig.17). - Quite la película protectora de la chimenea utilizando guan- tes y teniendo cuidado de no rayarla. (Fig.9) - Tome el conducto de evacuación de humo superior y fíjelo a la estructura con los 2 tornillos A (Fig.10). Acople el conducto de evacuación de humo inferior y fíjelo atentamente con la cinta adhesiva L (Fig.11A). - Destornille los 2 tornillos O max 3 mm (Fig.11A). Introduzca el grupo de aspiración dentro de la estructura asegurándose que los tornillos O, precedentemente destornillados, se en- ganchen con los ojales en la parte inferior como indicado en (Fig.11B). Atornille los 3 tornillos N (incluidos) y ajuste los 2 tornillos O (Fig.11B). - Fije el tubo de evacuación de aire H (no incluido) al collar de conexión F (Fig.12). - Quite la cinta adhesiva L y apoye el conducto de evacuación de humo inferior sobre el armazón de la campana (Fig.13). - Si su aparato está equipado con un conducto de evacuación de humo inferior que necesita ser fijado al armazón de la campana con tornillos, quite los filtros antigrasa de la campana utilizando las manijas correspondientes (Fig.16). - Si es necesario, fijar desde dentro la chimenea inferior de la campana empleando los tornillos P (Fig.14). Al final reponga los filtros en su sitio.

• Serecomiendaponerenfuncionamientoelaparatoantes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber nalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcio- namiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al ltro antigrasa y al ltro de carbón activo.

• El ltro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato. - Para prevenir el peligro de incendios, es necesario lavar los ltros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas. - Después de algunos lavados, se pueden vericar altera- ciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución. Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los ltros antigrasa.

• Los ltros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los ltros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del ltro antigrasa.

• Limpiefrecuentementelacampana,tantopordentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.

• Lainstalacióndeiluminaciónhasidoproyectadaparaser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas. Sustitución de las lámparas halógenas (Fig.18). Para sustituir las lámparas halógenas B quite el vidrio C ha- ciendo palanca en las ranuras correspondientes. Sustitúyalas con lámparas del mismo tipo. Atención: no toque la bombilla con las manos sin protección.

• Mandos: (Fig.19). Botón A = enciende\apaga las luces. Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor. Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer. Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se intro- duce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua. Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apa- gado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer. Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función “clean air”. Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra “C” ja en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

• Saturación de los ltros antigrasa/carbón activo Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los ltros antigrasa. - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los ltros de carbón. Después que ha vuelto a colocar el ltro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C. EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA- ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.- 18 -
