INSTRUKCJA OBSŁUGI HDC9B90UX SAMSUNG

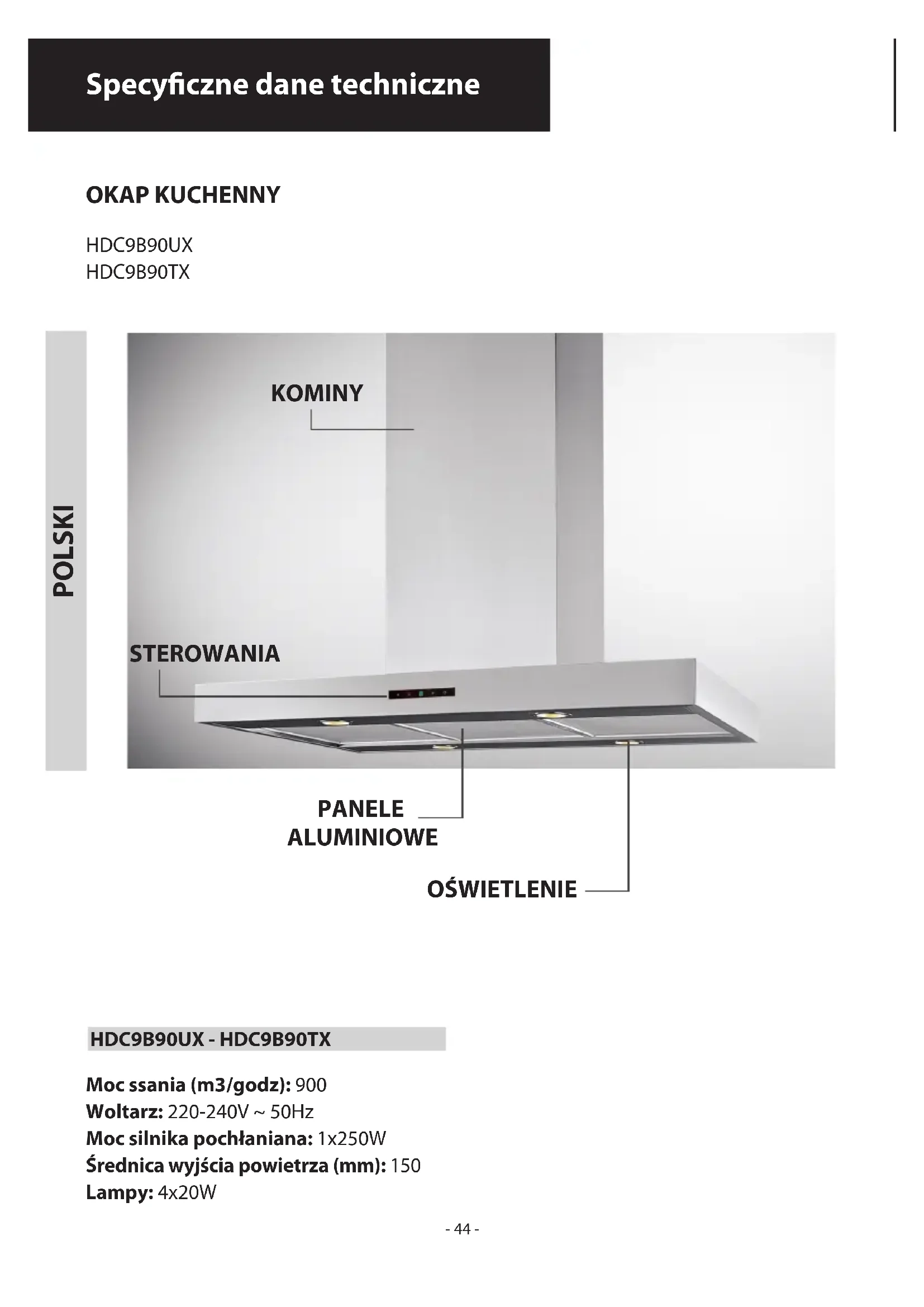

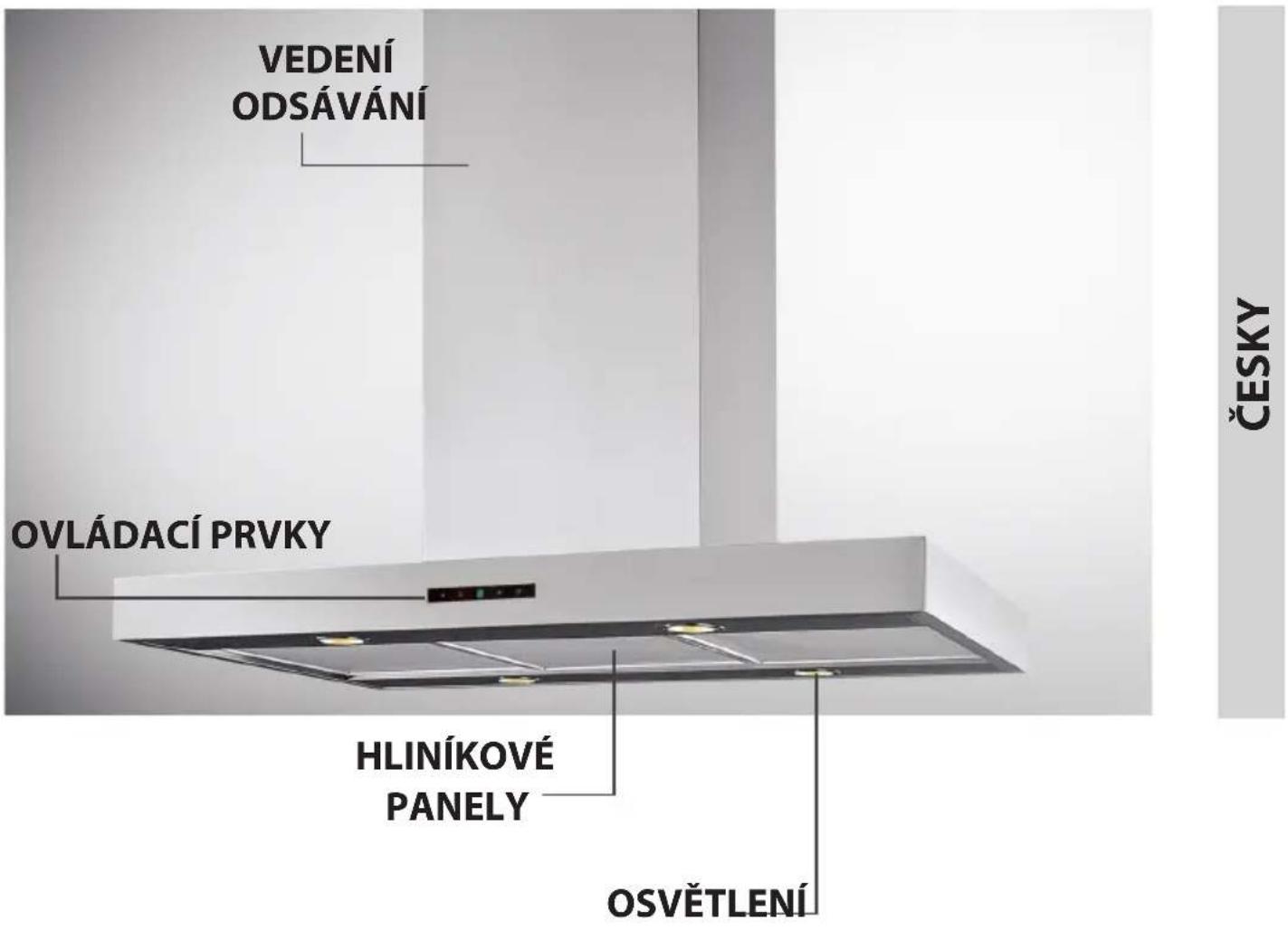

HDC9B90UX - HDC9B90TX Specyczne dane techniczne KOMINY STEROWANIA PANELE ALUMINIOWE OŚWIETLENIE POLSKI OKAP KUCHENNY Moc ssania (m3/godz): 900 Woltarz: 220-240V ~ 50Hz Moc silnika pochłaniana: 1x250W Średnica wyjścia powietrza (mm): 150 Lampy: 4x20W- 45 - POLSKI

Należy zapoznać się dokładnie z niniejszym tekstem, zawiera- jącym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zacho- wać niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz – Ryc.1B), ltrującej (recyrkulacja powietrza wewnątrz – Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszcze- niu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10–5 bar). Należy więc zadbać o prawidłową wentylację w pomieszcze- niu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju. Przed podłączeniem modelu do sieci elektrycznej: - Skontrolować tabliczkę znamionową (znajdującą się we- wnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalikowanego elektryka. - Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej. - Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A. Uwaga! W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie. A) Nie kontrolować stanu filtrów, gdy okap jest włączony. B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia. C) Zabronione jest gotowanie potraw na ogniu pod oka- pem. D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar. E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju. F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji. G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru. H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem.

I) Jeśli okap zostanie użyty jednocześnie z urządzeniami

spalającymi gaz lub inne paliwa należy pamiętać o zagwa- rantowaniu dobrej wentylacji pomieszczenia. L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru. Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equ- ipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatyw- nymi dla środowiska i zdrowia. Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produktu ten nie powi- nien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzy- skania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

• Podłączenie elektryczne Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione. Podłączenie do sieci elektrycznej powinno być przeprowa- dzone następująco: BRĄZOWY = L linia BŁĘKITNY = N zerowy Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę, dostosowaną do obciążenia instalacji podanego na tablicz- ce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy. Przy bezpośrednim podłączeniu do sieci elektrycznej, między urzą- dzeniem i siecią należy umieścić wyłącznik wielobiegunowy, ze stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

• Minimalnaodległośćmiędzypłaszczyznąnośnąnaczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w któ- rym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć ltr (Ryc.16) w celu łatwiejszego manipulo- wania urządzeniem. - W przypadku montażu urządzenia w wersji ssącej przygoto- wać otwór odprowadzenia powietrza.

• Sugerujesię,abyużywaćprzewoduośrednicy150doodpro- wadzania powietrza. Używanie przewężenia może zmniejszyć osiągi produktu i zwiększyć hałas.

• Montaż okapu: - Wyjąć strukturę z opakowania i zdjąć 2 śruby A aby oddzielić część górną od części dolnej (Ryc.2). - Umieścić wzornik wiercenia na suficie zwracając uwagę aby strzałka znajdowała się po tej samej stronie co sterowanie urządzenia (Ryc.3). Dokonaă 4 otworów ¨8 w suficie i wkrćciă 3 úruby bez dokrćcania ich do końca i uwaýajŕc aby nie wkrćciă úruby do otworu oznaczonego literą X na wzorniku wiercenia- 46 - (śruby i kołki rozpierające powinny być odpowiednie dla rodzaju ściany). - Wziąć górną część struktury B (Ryc.4) i ulokować ją na 3 nie do końca dokręconych śrubach w miejscu 3 odpowiadają- cych otworów. Dokonać niewielkiej rotacji w celu mocnego osadzenia (Ryc.4). Wkręcić czwartą śrubę X i dokręcić pozo- stałe 3 śruby aby dokonać definitywnej blokady części górnej struktury B. - Wziąć dolną część struktury teleskopowej C i nałożyć ją na część górną B (Ryc.5). Wyregulować żądaną wysokość mając na względzie wysokości wskazane na (Ryc.15) i zablokować daną wysokość używając 8 dostarczonych śrub G (Ryc.6). - Wersja ssąca: umocować giętką rurę do przygotowanego otworu odprowadzającego powietrze (Ryc.7). - Wersja filtrująca: połączyć rurę gietką z deflektorem M i za- łożyć śrubę I jak wskazano na (Ryc.8), filtry węglowe powinny być umieszczone w grupie ssącej znajdującej się wewnątrz okapu (Ryc.17). - Ściągnąć z komina powłokę ochronną używając rękawic i uważając aby go nie zarysować (Rys.9). - Wziąć górny komin i umocować go do struktury przy użyciu 2 śrub A (Ryc.10). Połączyć komin dolny z górnym i dobrze umocować przy użyciu taśmy klejącej L (Ryc.11A). - Odkręcić o max 3 mm 2 śruby O (Ryc.11A). Umieścić grupę ssącą wewnątrz struktury uważając aby śruby O, poprzednio odkręcone, były ulokowane w otworach znajdujących się w dolnej części jak pokazano na (Ryc.11B). Wkręcić 3 śruby N (dostarczone) i dokręcić 2 śruby O (Ryc.11B). - Umocować rurę odprowadzającą powietrze H (nie dostar- czona) na kołnierzu złącza F (Ryc.12). - Usunąć taśmę klejącą L i umieścić dolny komin nad korpusem okapu (Ryc.13). - Jeżeli Wasze urządzenie jest wyposażone w dolny komin, któ- ry powinien być zamocowany do korpusu okapu przy użyciu śrub, usunąć z okapu filtry przeciwtłuszczowe posługując się w tym celu specjalnymi uchwytami (Ryc.16). - Jeśli jest to konieczne, przymocować od wewnątrz dolny ko- min do okapu, używając śrub P (Rys.14). Na koniec ponownie ulokować filtry na ich miejscach.

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę na- leży zwrócić na ltr przeciwtłuszczowy oraz na ltr z węglem aktywnym.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie czą- steczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia. - Aby uniknąć zagrożenia pożarem, przynajmniej co 2 mie- siące, należy ręcznie myć ltr przeciwtłuszczowy przy pomo- cy neutralnego, niedrapiącego płynu do mycia. Filtr może być również myty w zmywarce w niskich temperaturach wykorzystując krótki cykl mycia. - Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany. W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się ltrów przeciwtłuszczowych.

• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co cztery miesiące. Nasycenie węgla aktywnego zależne jest od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie ltra przeciwtłuszczowego.

• Często myć okap, zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nie ściernym.

• Instalacja oświetleniowa zaprojektowana jest do użytkowa- nia podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Wymiana lamp halogenowych (Rys.18). Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same. Uwaga: Nie dotykać lampy gołą ręką.

• Wyświetlacz: (Rys.19) Przycisk A = przycisk włączający / wyłączający oświetlenie Przycisk B = przycisk wůŕczajŕcy / wyůŕczajŕcy urzŕdzenie. Okap wůŕczy sić przy 1 prćdkoúci. Przy urzŕdzeniu wůŕczo- nym, naciskajŕc przycisk przez 2 sekundy, nastŕpi wyůŕczenie okapu. Jeżeli urządzenie pracuje przy pierwszej prędkości, aby wyłączyć okap, nie jest konieczne naciśnięcie przycisku. Silnik będzie pracował przy zmniejszonych obrotach. Wyświetlacz C = wskazuje wybraną prędkość i informuje, czy został włączony licznik czasu. Przycisk D = uruchamia okap. Naciskając taki przycisk nastąpi wzrost prędkości. Naciskając przycisk urządzenie z trzeciej prędkości przejdzie w intensywny tryb pracy, który będzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzednio prędkości. W czasie uruchomienia takiej funkcji, wyświetlacz zapali się światłem migającym. Przycisk E = Il Timer reguluje czasowo funkcje, w chwili włą- czenia, przez 15 minut po ich wyłączeniu. Il Timer wyłącza się ponownym wciśnięciem przycisku E. Kiedy funkcja Timer jest włączona to na wyświetlaczu dziesiętna pozycja ma migać. Jeżeli włączona jest prędkość intensywna wówczas Timer nie można włączyć. Wciśnięciem przycisku E na 2 sekundy, gdy urządzenie jest wyłączone, włącza się funkcję “clean air”. Włączy się wów- czas silnik co godzinę na 10 minut przy pierwszej prędkości. Podczas funkcjonowania obrotowy ruch peryferyjnych segmentów. Po tym czasie silnik wyłączy się i na wyświetla- czu ukaże się litera “C” świecąca się w sposób ciągły przez następne 50 minut, po czasie którym silnik włączy się i tak dalej.

• Nasycenie filtrów przeciwtłuszczowych/ z węgla ak- tywnego: - Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę F (es.1 e F) ltry przeciwtluszczowe mają być umyte. - Kiedy wyświetlacz C miga zmieniając prędkość pracy na literę A (es.1 e A) ltry węglane mają być wymienione. Po umieszczeniu czystego ltru należy wyzerować elektro- niczną pamięć naciśnięciem przycisku A na około 5 sekund aż do momentu, kiedy sygnalizator świetlny F lub A na wyświetlaczu C przestanie migać.

NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKA-
